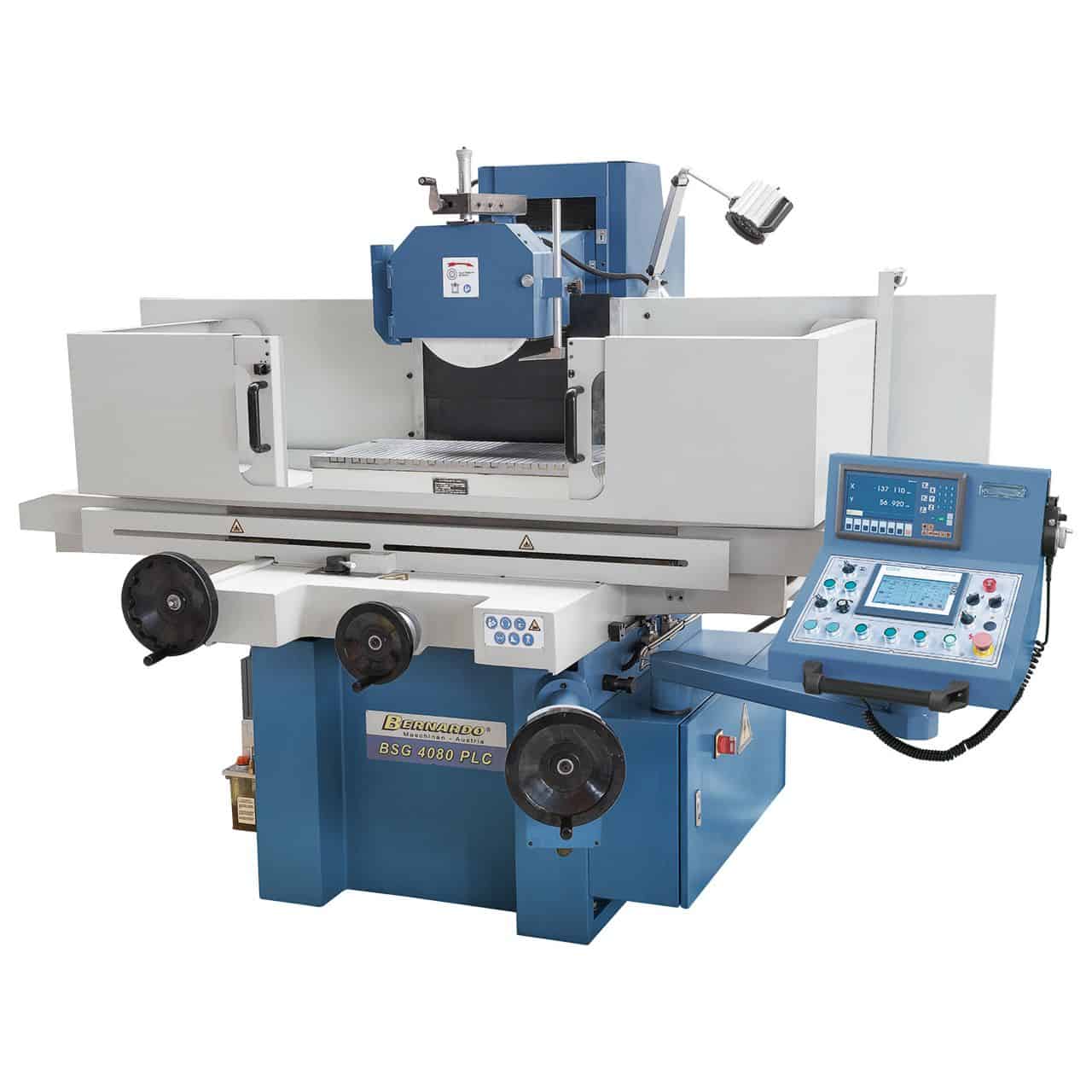

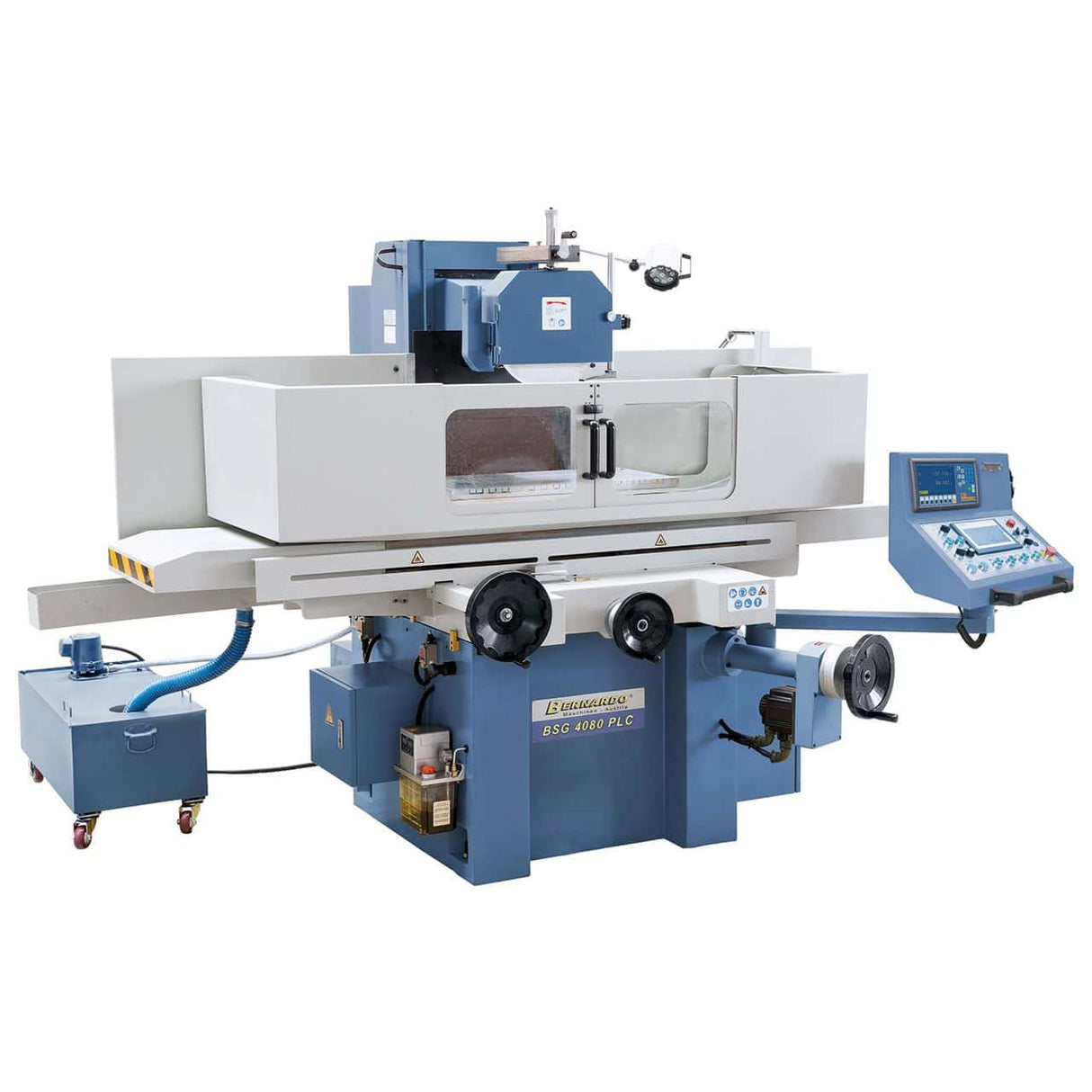

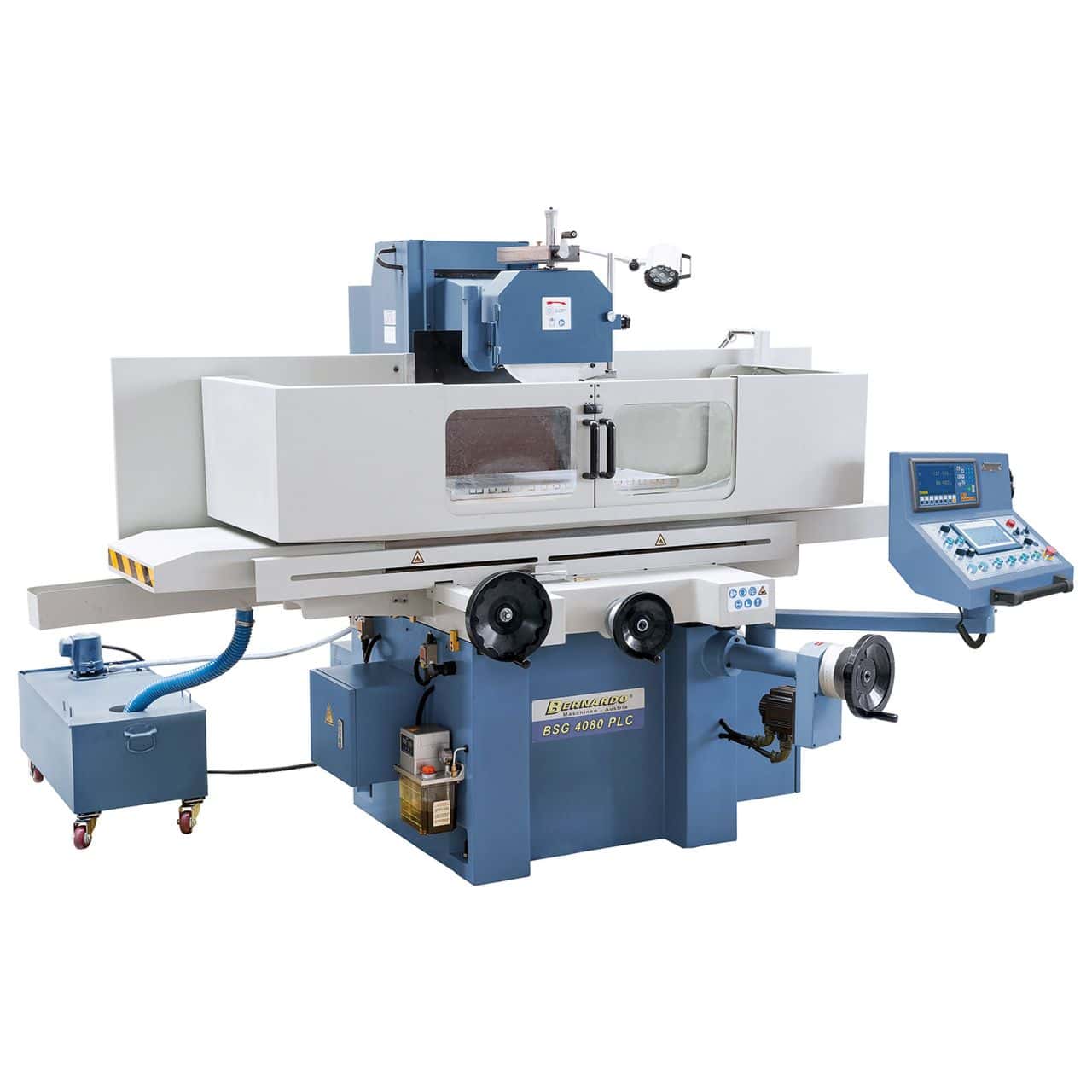

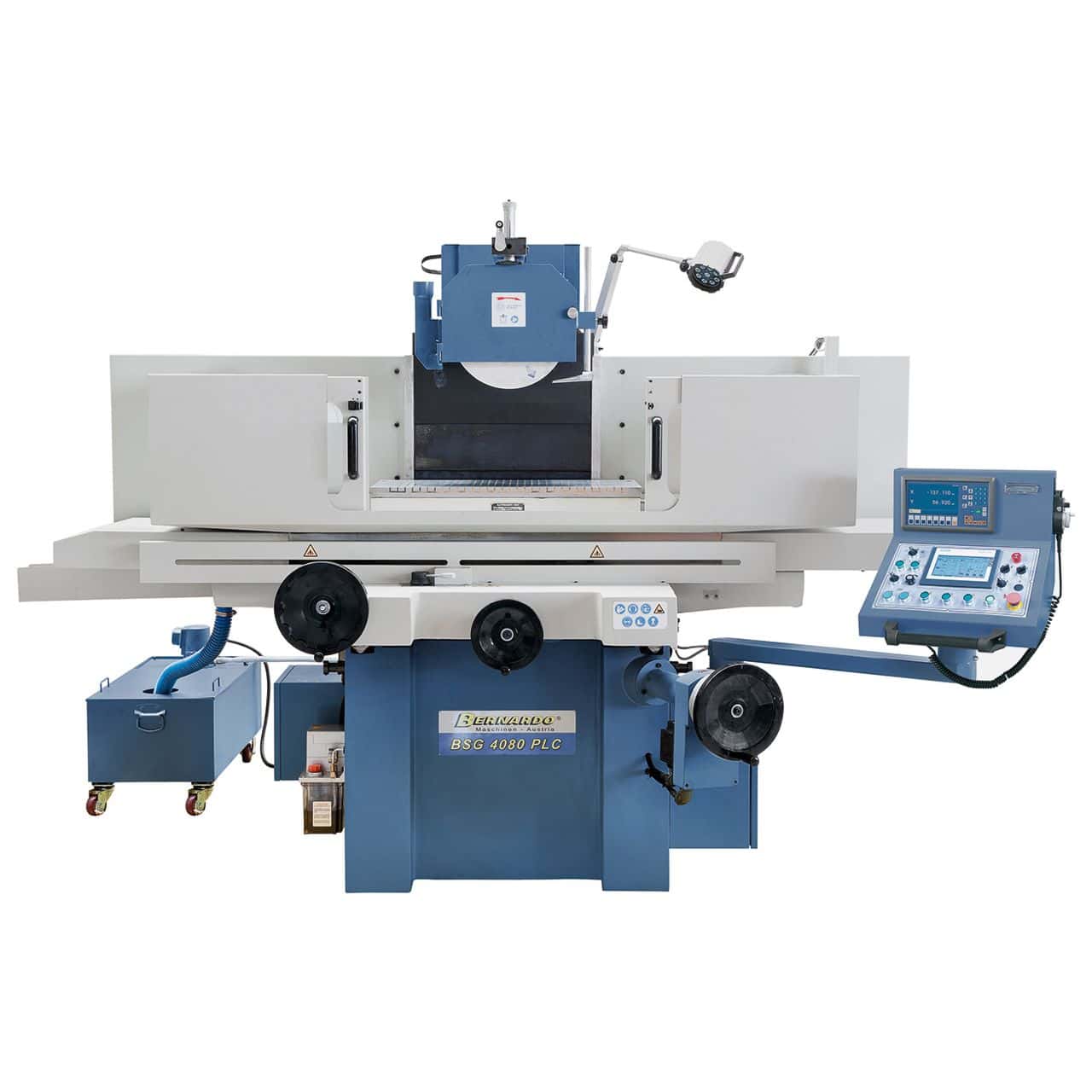

Bernardo BSG 4080 PLC Flachschleifmaschine
Die Bernardo BSG 4080 PLC ist eine hochwertige Flachschleifmaschine (Tangentialschleifmaschine) für die hochpräzise und steife Bearbeitung großer, ebener Flächen. Ausgestattet mit einer Siemens SPS-Steuerung mit Touchscreen ermöglicht sie die automatische Programmierung von Schleifzyklen mit digitalen Einstellungen für Vorschub, Hub und automatischer Auslösung am Programmende. Der 405 x 815 mm Tisch mit einem Längsverfahrweg von bis zu 900 mm und einem Querverfahrweg von 450 mm kann dank der 400 x 800 mm großen Magnetplatte Werkstücke mit einem Gewicht von bis zu 500 kg aufnehmen. Der servounterstützte Vertikalvorschub ermöglicht digitale Einstellungen von 0,005 bis 0,05 mm, während die Schleifscheibe mit Ø 350 mm und ein 4,0-kW-Motor für gleichbleibende Leistung sorgen. Mit einem Gewicht von 3400 kg und einer robusten Gusseisenkonstruktion gewährleistet die Maschine auch unter extremen Belastungen höchste Stabilität. Sie ist die ideale Maschine für mechanische Werkstätten und Präzisionsabteilungen, die maximale Produktivität und Zuverlässigkeit benötigen.
Hauptmerkmale:
CNC-Tangentialschleifmaschine mit Siemens-SPS-Touch-Steuerung
Tisch 405 x 815 mm, Längsverfahrweg 900 mm, Querverfahrweg 450 mm
Tragfähigkeit bis zu 500 kg mit 400 x 800 mm Magnetplatte
Automatischer, servounterstützter Vertikalvorschub (0,005 – 0,05 mm)
Schleifscheibe Ø 350 mm, 4,0 kW Motor, 1450 U/min
Fortschrittliches Hydrauliksystem mit separater Einheit und Wärmetauscher
Massive Gusseisenkonstruktion, Gewicht 3400 kg für Schwerzerspanung
Komplett ausgestattet mit 2-Achsen-Digitalanzeige, Entmagnetisierungseinrichtung, Kühlmittel und zentraler Schmierung
Technische Daten Spezifikationen
| Spezifikation | Wert |
|---|---|
| Marke | Bernardo |
| Modell | BSG 4080 SPS |
| Tischabmessungen | 405 x 815 mm |
| Anzahl / Breite der T-Nuten | 3 / 14 mm |
| Magnetplatte | 400 x 800 mm |
| Max. Längsverfahrweg | 900 mm |
| Max. Querverfahrweg | 450 mm |
| Max. Spindel-Tisch-Abstand | 580 mm |
| Max. Werkstückgewicht (mit Platte) | 500 kg |
| Schleifscheibe | Ø 350 x 40 x 127 mm |
| Hydraulische Tischgeschwindigkeit | 5 – 25 m/min |
| Automatischer Quervorschub | 0,5 – 8 mm/Hub |
| Schnell-Quervorschub | 990 mm/min |
| Automatischer Vertikalvorschub | 0,005 – 0,05 mm |
| Schnellvorschub Vertikalvorschub | 480 mm/min |
| Leistung des Schleifscheibenmotors | 4,0 kW |
| Spindeldrehzahl | 1450 U/min |
| Leistung der Hydraulikpumpe | 2,2 kW |
| Leistung des Vertikalvorschubs | 0,5 kW |
| Maschinenabmessungen (B x T x H) | 2650 x 2200 x 1900 mm |
| Gewicht | ca. 3400 kg |
Standardausstattung

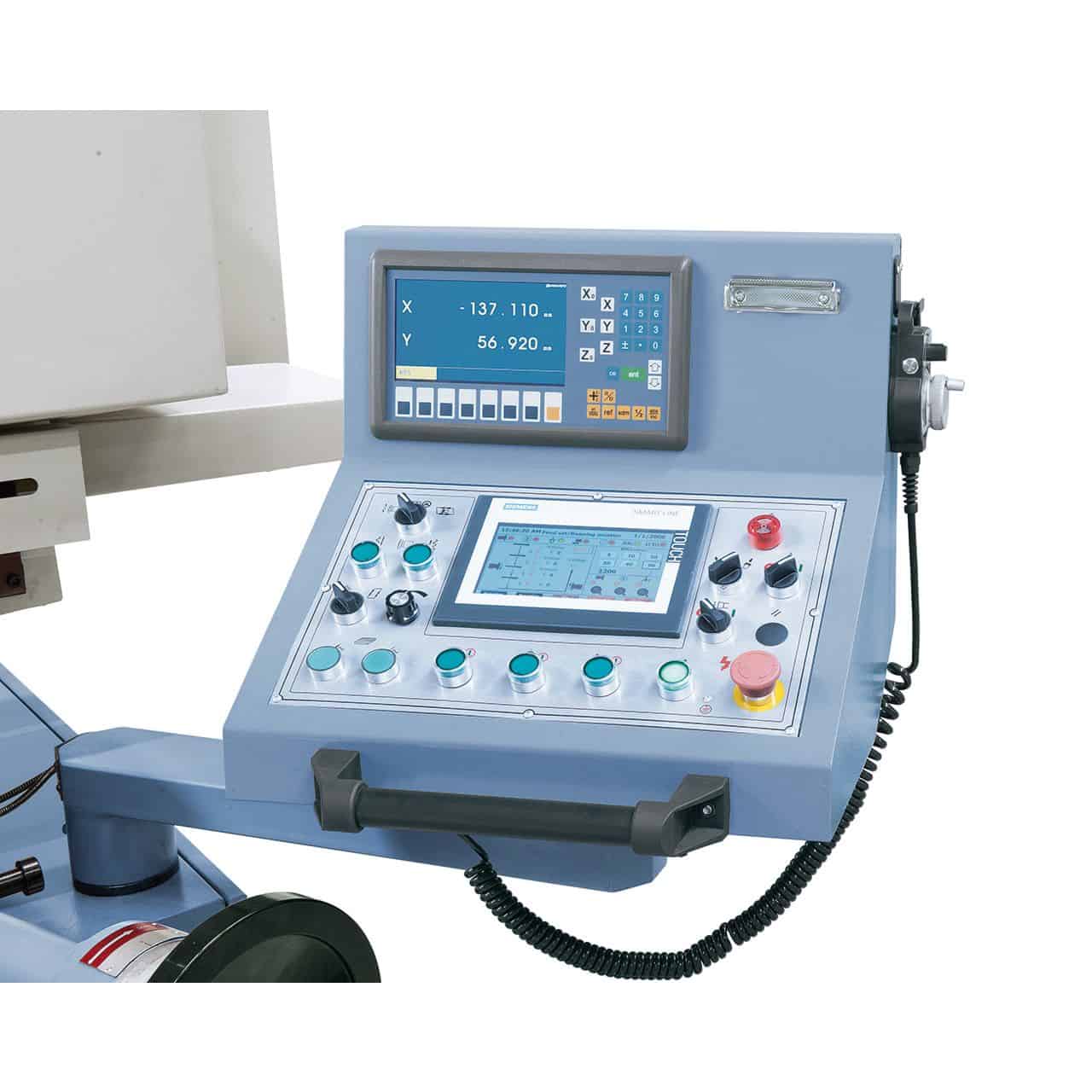

ES-12 H 2-Achsen-Digitalanzeige mit LCD
Siemens SMART-Panel IE V3 mit Touchscreen

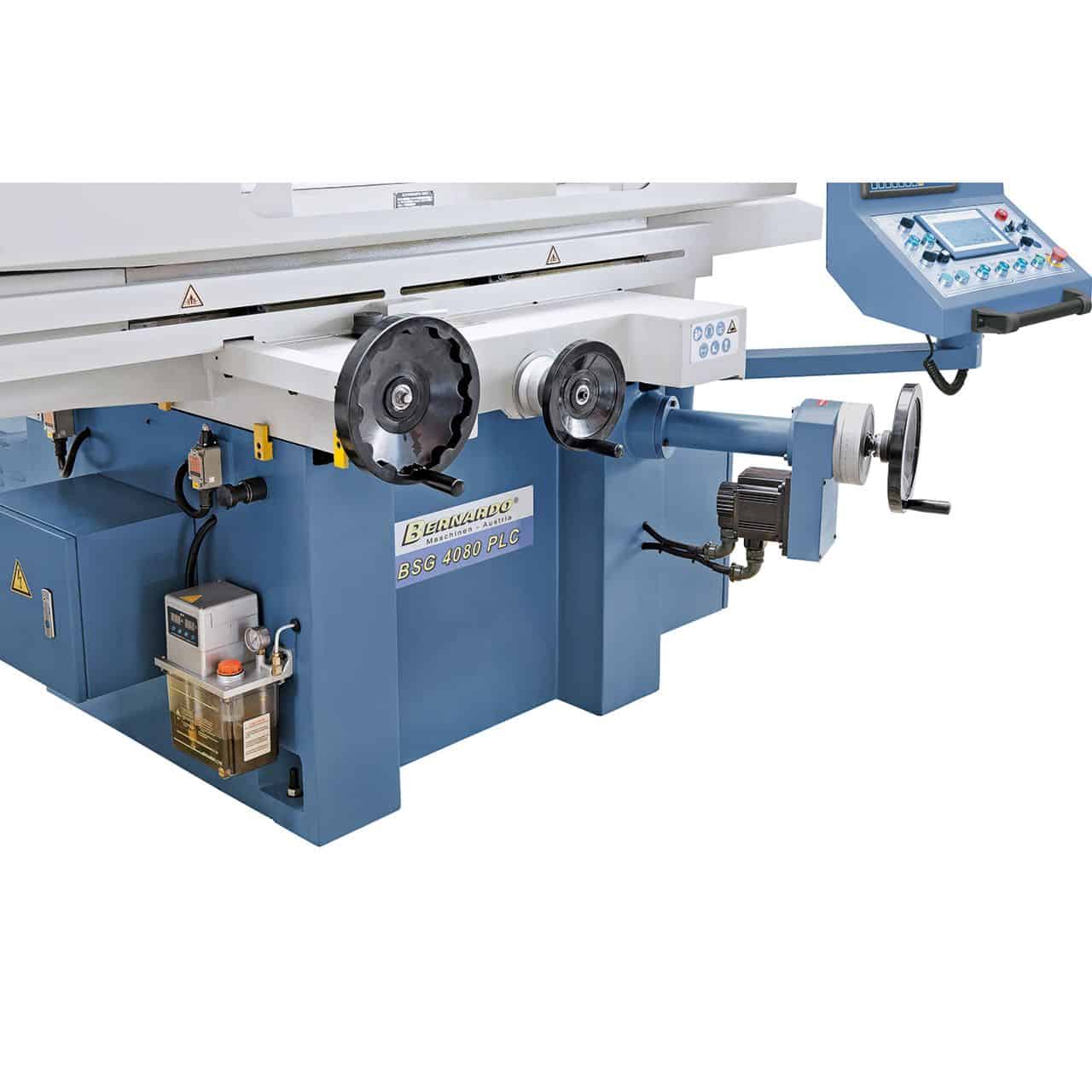

Elektronisches Handrad

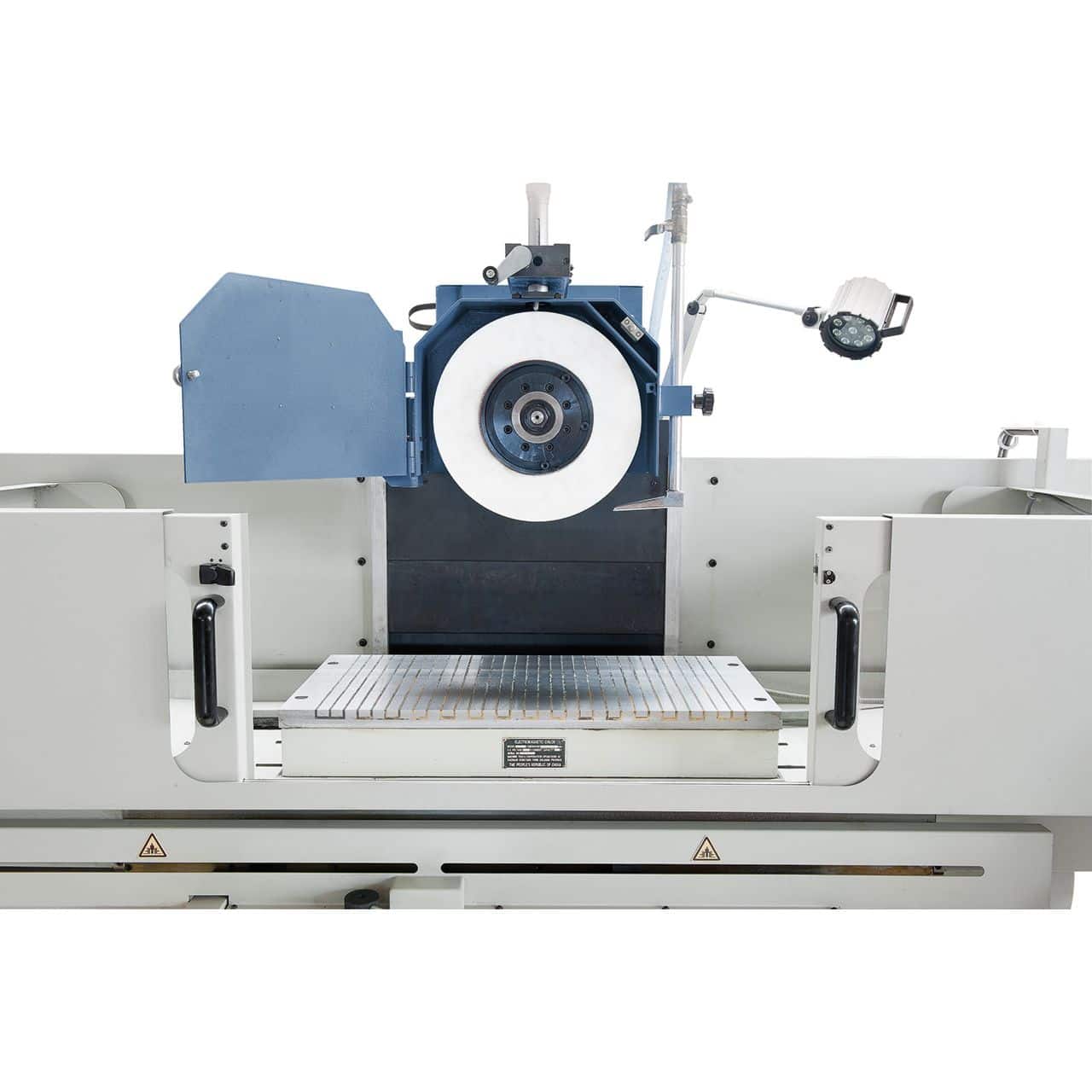

Elektromagnetplatte 400 x 800 mm
Schleifscheibe Ø 350 mm mit Flansch
Stativ und Ausgleichswelle
Parallelschleifer

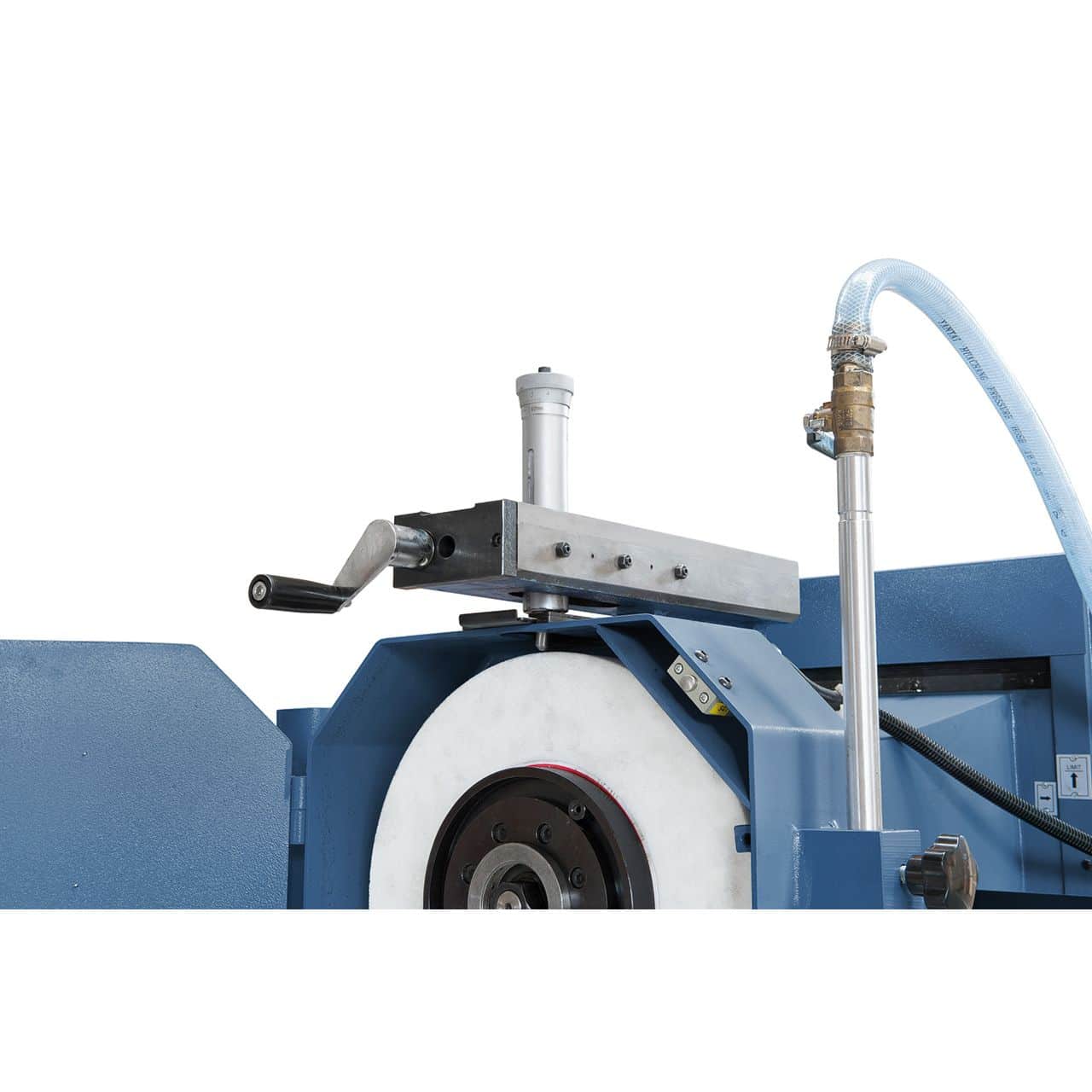

Diamant-Abrichtspitze

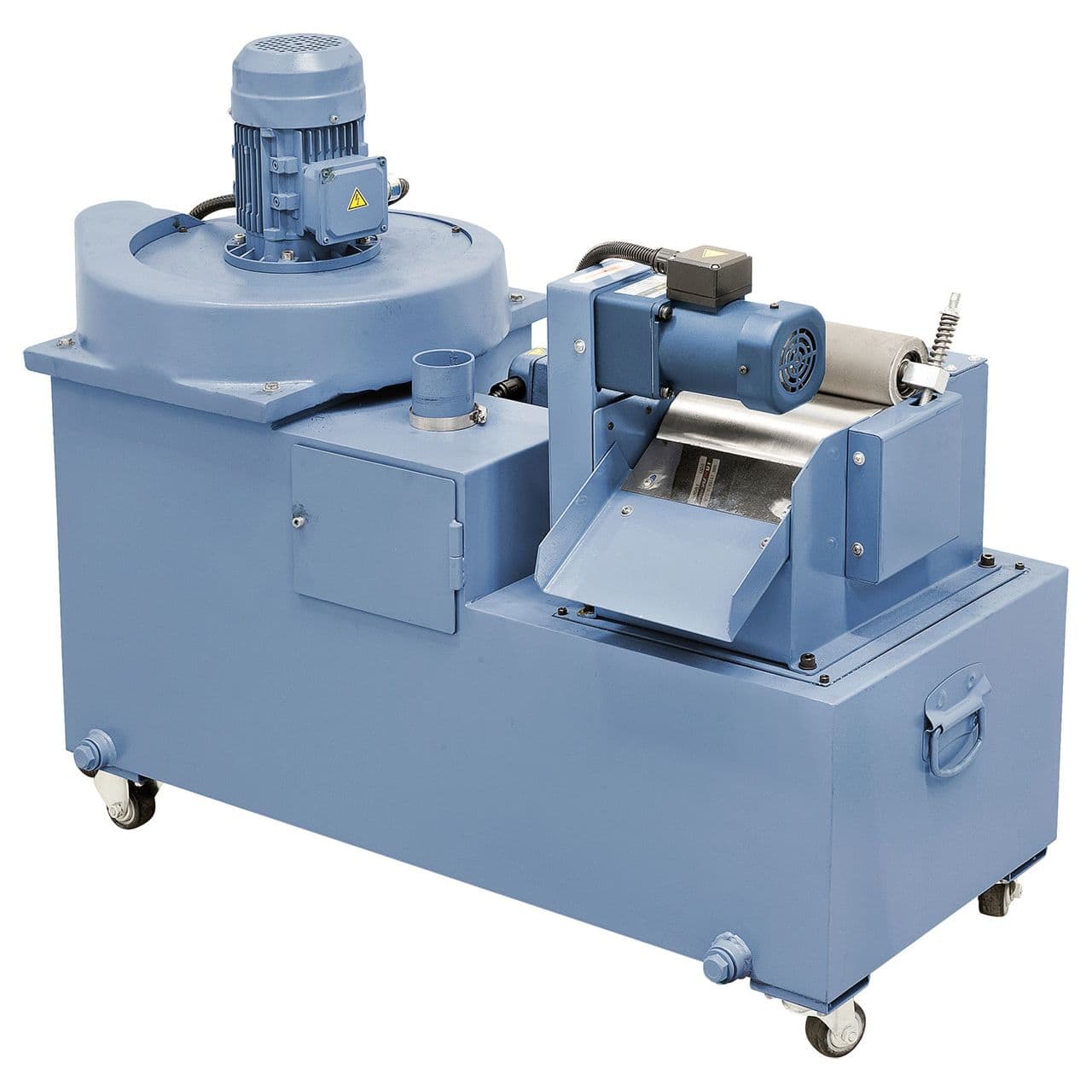

Kühlsystem

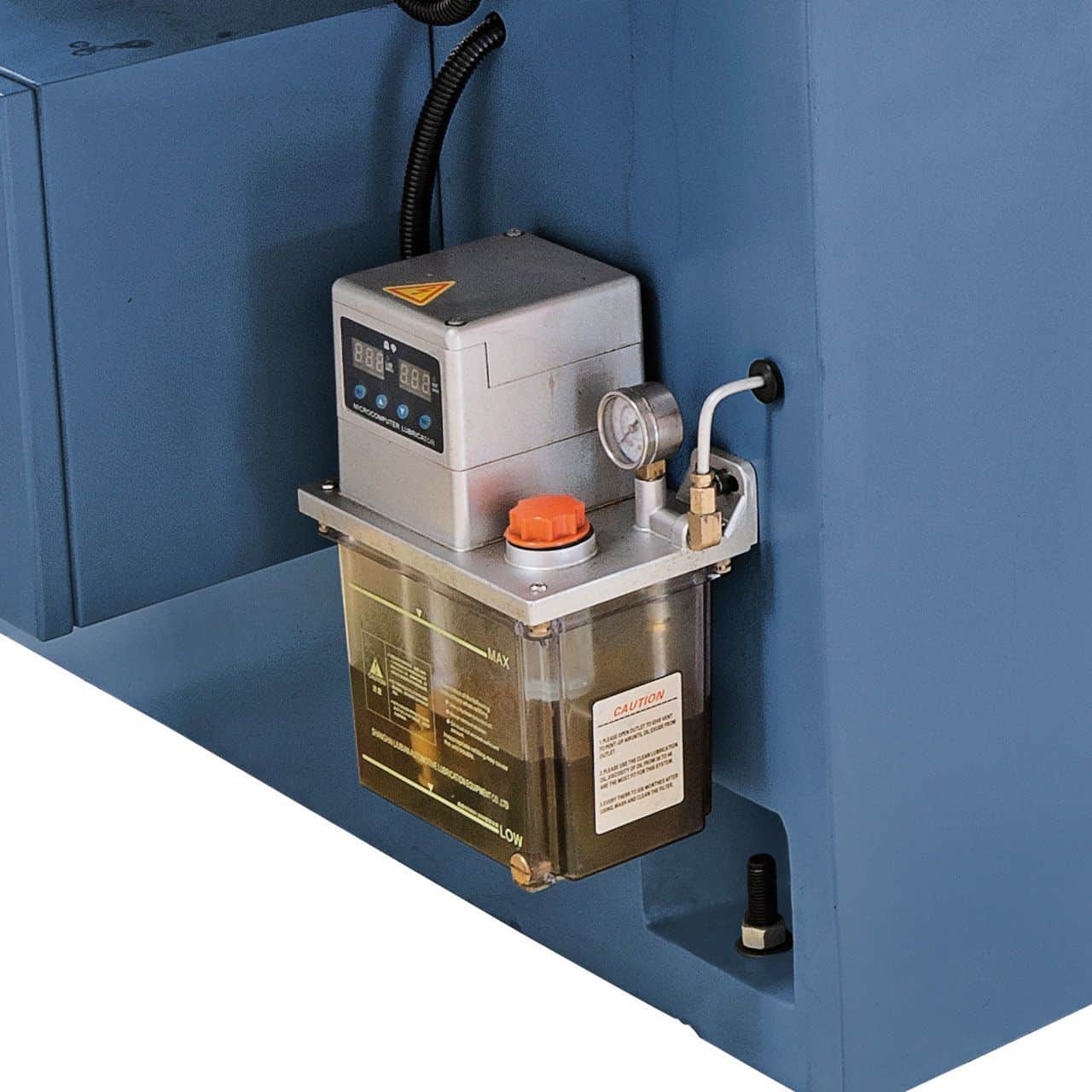

Zentralschmiersystem
Maschinenfüße
LED-Arbeitsleuchte
Schutzabdeckungen
Entmagnetisierungsvorrichtung
Spritzschutz
Werkzeugsatz
Logistik
Bernardo Versand: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Welche Schleifgenauigkeit lässt sich mit der Bernardo BSG 4 Flachschleifmaschine erzielen?
Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.
Was bedeutet der Zusatz „PLC“ beim Modell Bernardo BSG 4 Flachschleifmaschine?
Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschub) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Werkstücke.
Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?
Stahl: Korund-Schleifscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliciumcarbid-Schleifscheibe (SiC) C46K–C60K. Aluminium: Siliciumcarbid-Schleifscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.
Benötigt die Bernardo BSG 4 Flachschleifmaschine ein integriertes Kühlmittel?
Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern könnten. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.
