Bernardo FSM 2040 Flachschleifmaschine

Bernardo FSM 2040 Flachschleifmaschine

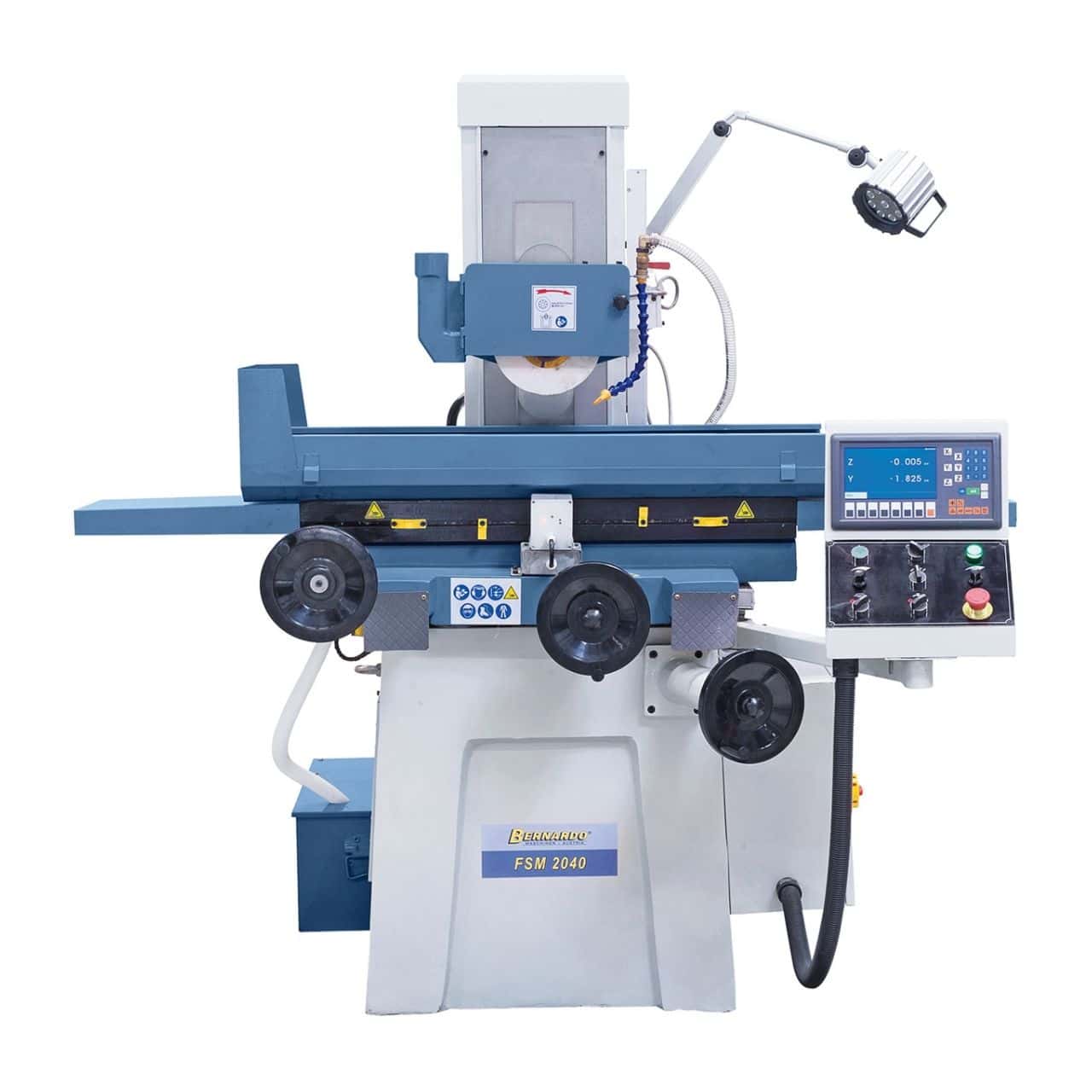

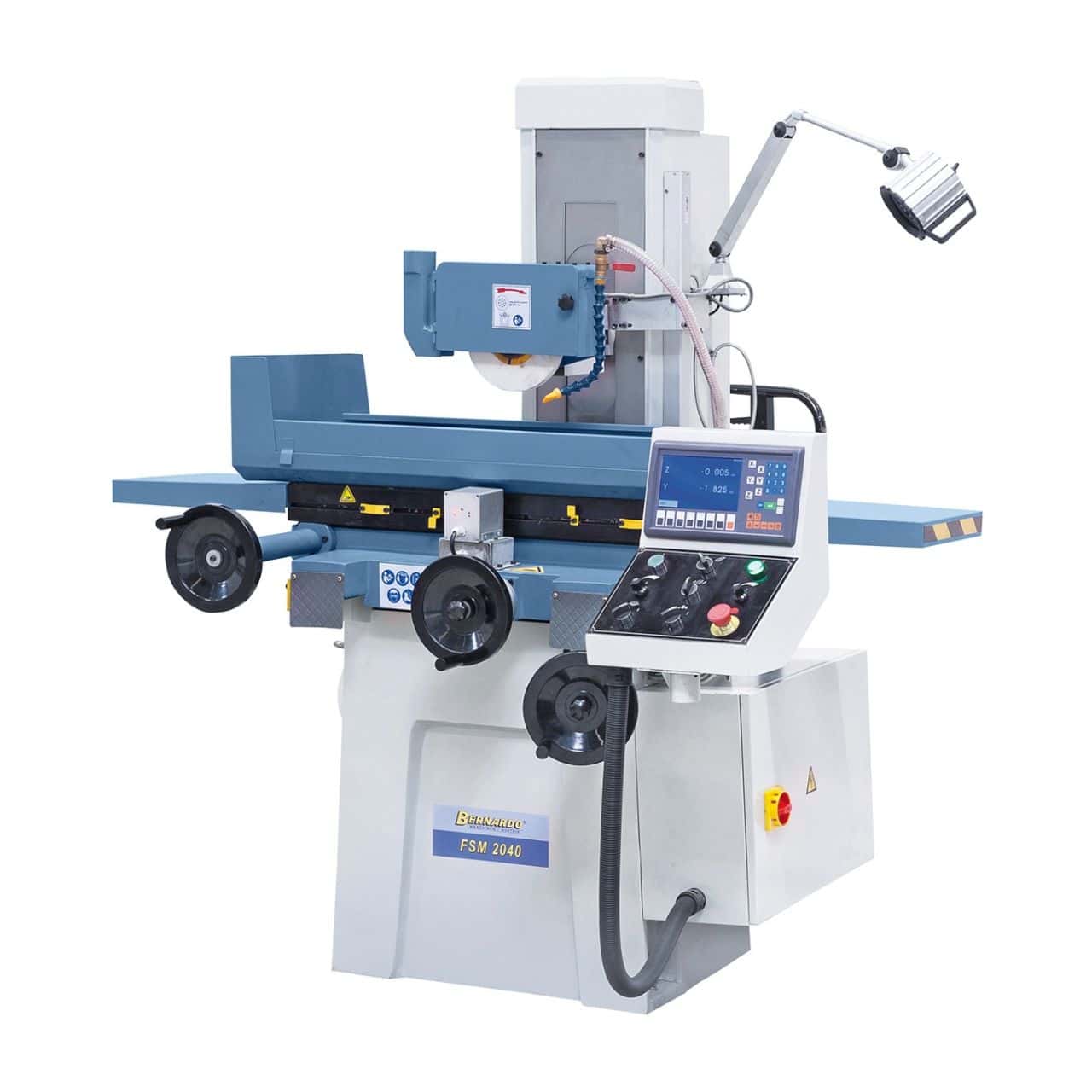

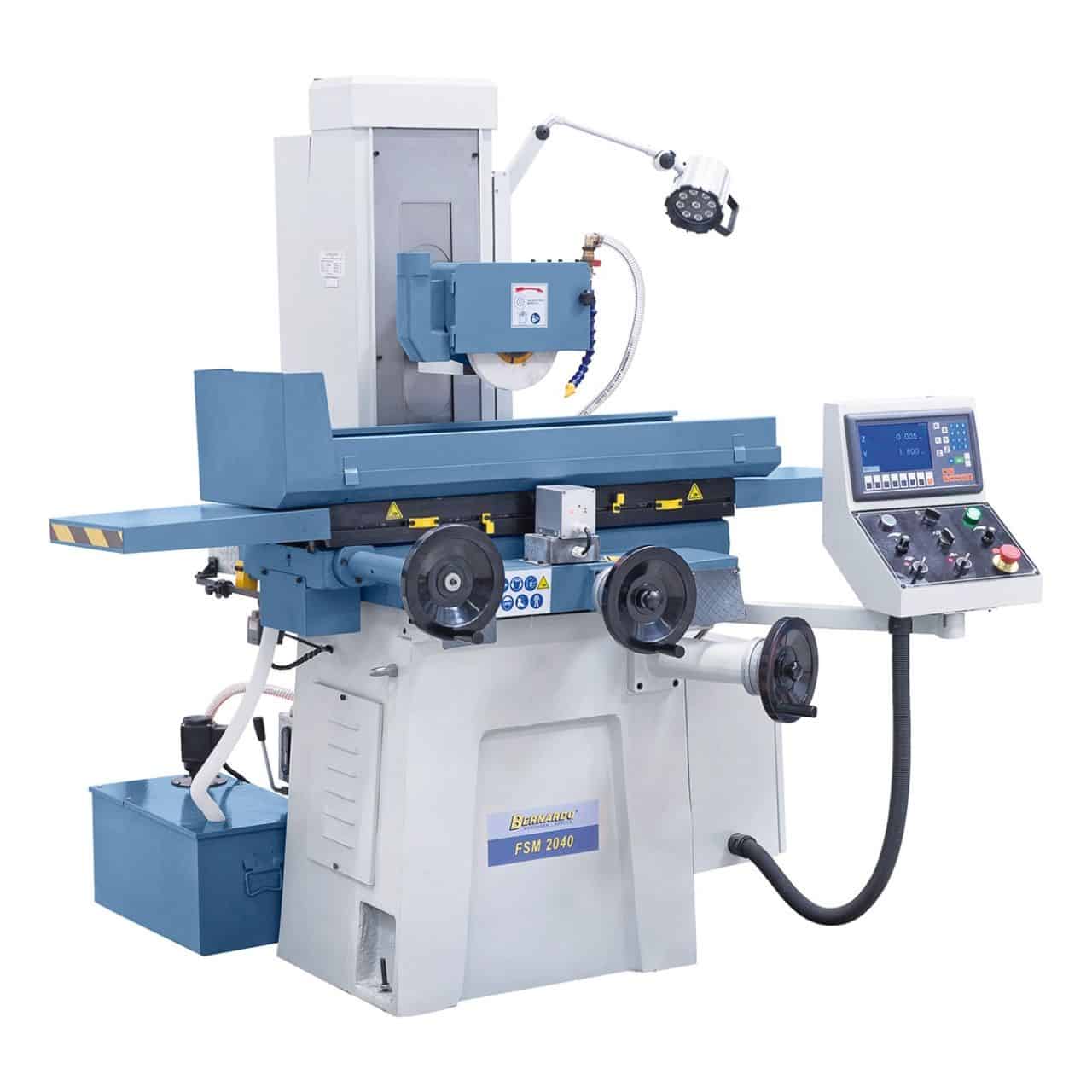

Die Bernardo FSM 2040 Flachschleifmaschine ist eine professionelle Maschine zum Schleifen von Planflächen kleiner Bauteile und ideal für Werkstätten und Präzisionsabteilungen. Dank der Verwendung hochwertiger Komponenten, wie z. B. gehärteten und geschliffenen Führungen, gewährleistet sie einen ruhigen und vibrationsfreien Lauf. Der Längstisch ist mit polierten Linearführungen ausgestattet, während die Querbewegung für maximale Stabilität auf doppelten V-Führungen erfolgt. Serienmäßig verfügt sie über eine 2-Achsen-Digitalanzeige, eine 200 x 400 mm Permanentmagnetplatte und ein zentrales Schmiersystem für die Führungen. Die Schleifscheibe mit Ø 200 mm, angetrieben von einem 1,5-kW-Motor, erreicht 2800 U/min und sorgt so für hochpräzise Oberflächen. Komplett mit Entmagnetisierer, Kühlmittel und Zubehör bietet diese Maschine eine zuverlässige und effiziente Lösung für schnelles und präzises Schleifen.

---

Hauptmerkmale:
Professionelle Flachschleifmaschine für kleine und mittlere Flächen
Gehärtete, geschliffene und polierte Führungen für einen reibungslosen Lauf
Längslauf auf gehärteten und polierten Linearführungen
Querlauf mit doppelten V-Führungen für hohe Stabilität
Ausgestattet mit einer 200 x 400 mm Permanentmagnetplatte
ES-12 H 2-Achsen-Digitalanzeige inklusive

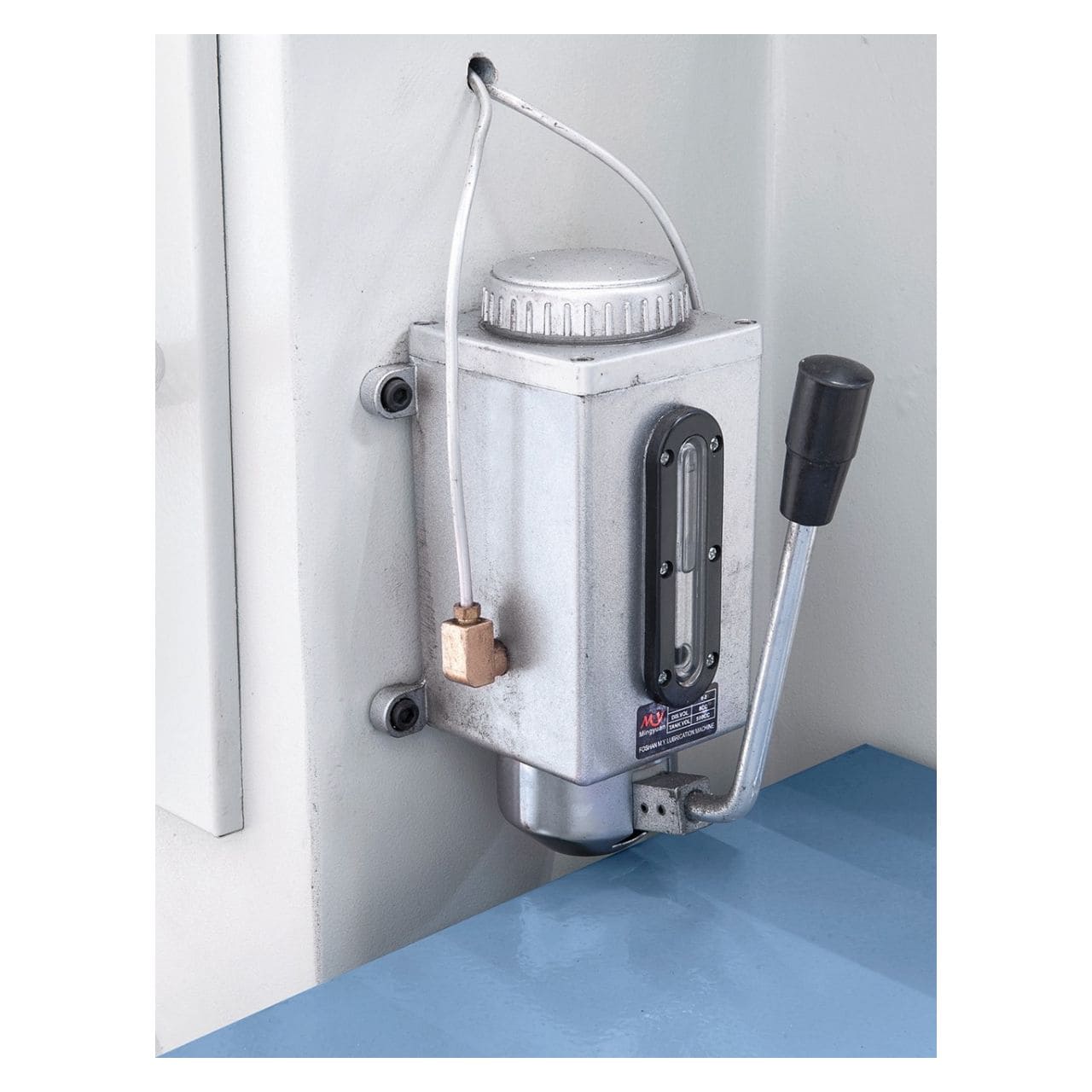

Zentrale Schmierung der Führungsbahnen

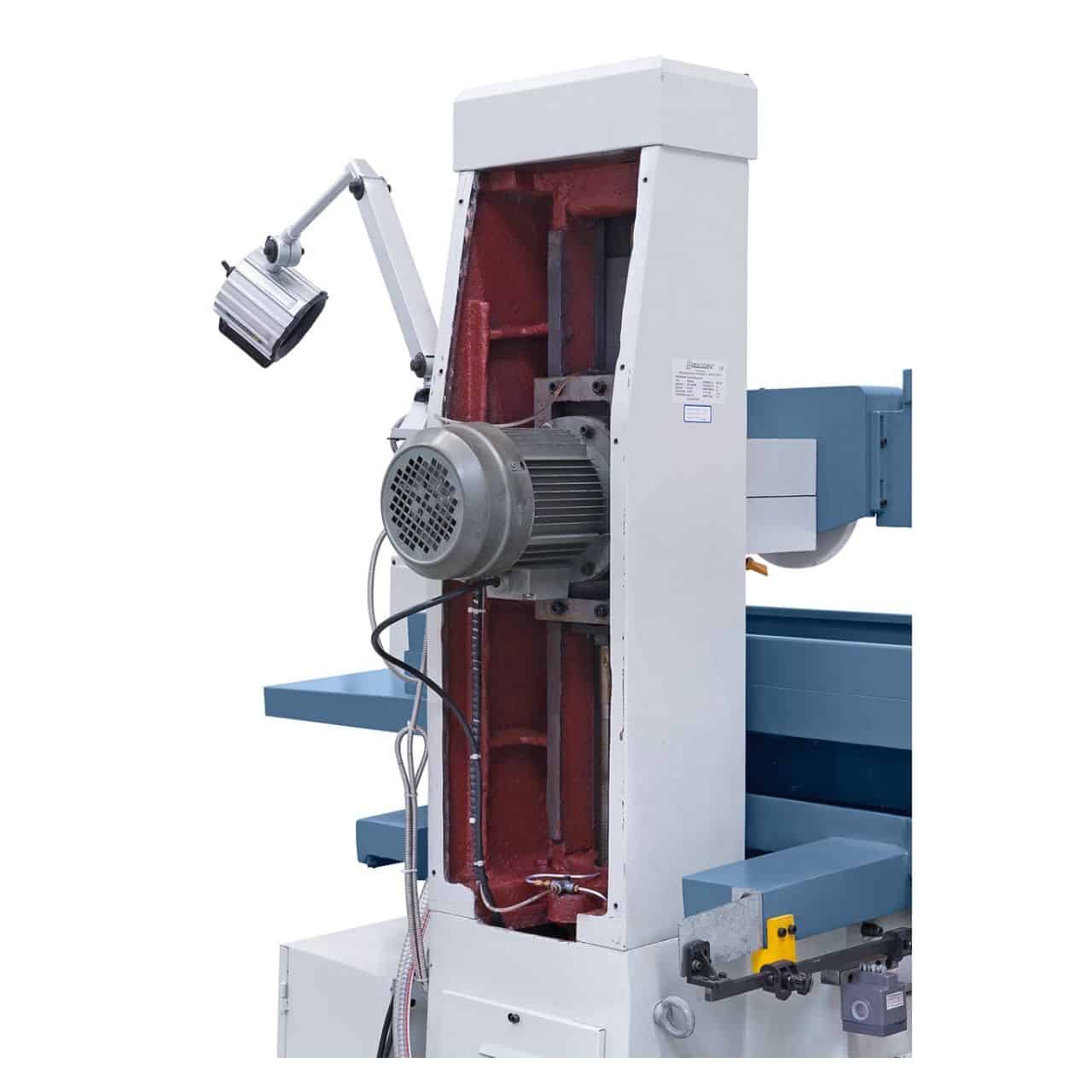

1,5 kW Schleifmotor mit 2800 U/min Drehzahl
Entmagnetisierer und Kühlmittelsystem inklusive
Robuste Gusseisenkonstruktion für Stabilität und Langlebigkeit

---

---

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Technische Daten Techniken

Angeben	Wert
Marke	Bernardo
Modell	FSM 2040
Tischabmessungen	500 x 210 mm
Nr. Anzahl T-Nuten / Breite	1 / 14 mm
Permanentmagnetplatte	200 x 400 mm
Max. Längsverstellung (Rennversion)	530 mm
Max. Querverstellung	220 mm
Max. Abstand Schleifscheibe – Tisch	420 mm

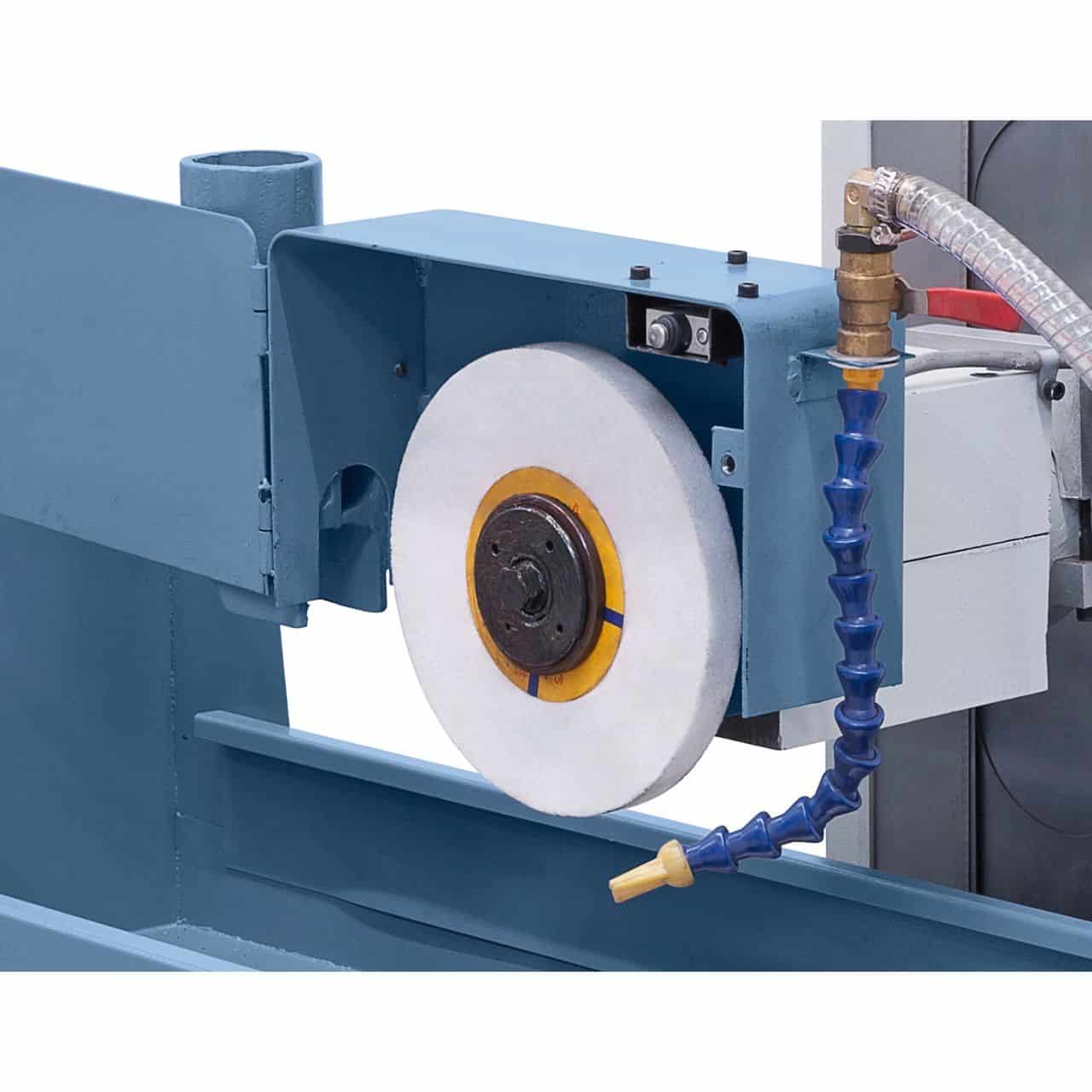

Schleifscheibe	Ø 200 x 20 x 31,75 mm
Tischgeschwindigkeit (längs)	3 – 20 m/min (elektrisch)
Tischgeschwindigkeit (quer)	0,1 – 2 m/min (elektrisch)
Querverstellung	2,5 mm/U – Skala 0,02 mm
Verstellung vertikal	1,25 mm/U – 0,01 mm Skala
Motorleistung der Schleifscheibe	1,5 kW
Spindeldrehzahl	2800 U/min
Maschinenabmessungen (B x T x H)	1250 x 1400 x 1730 mm
Gewicht	ca. 750 kg

Standardausstattung

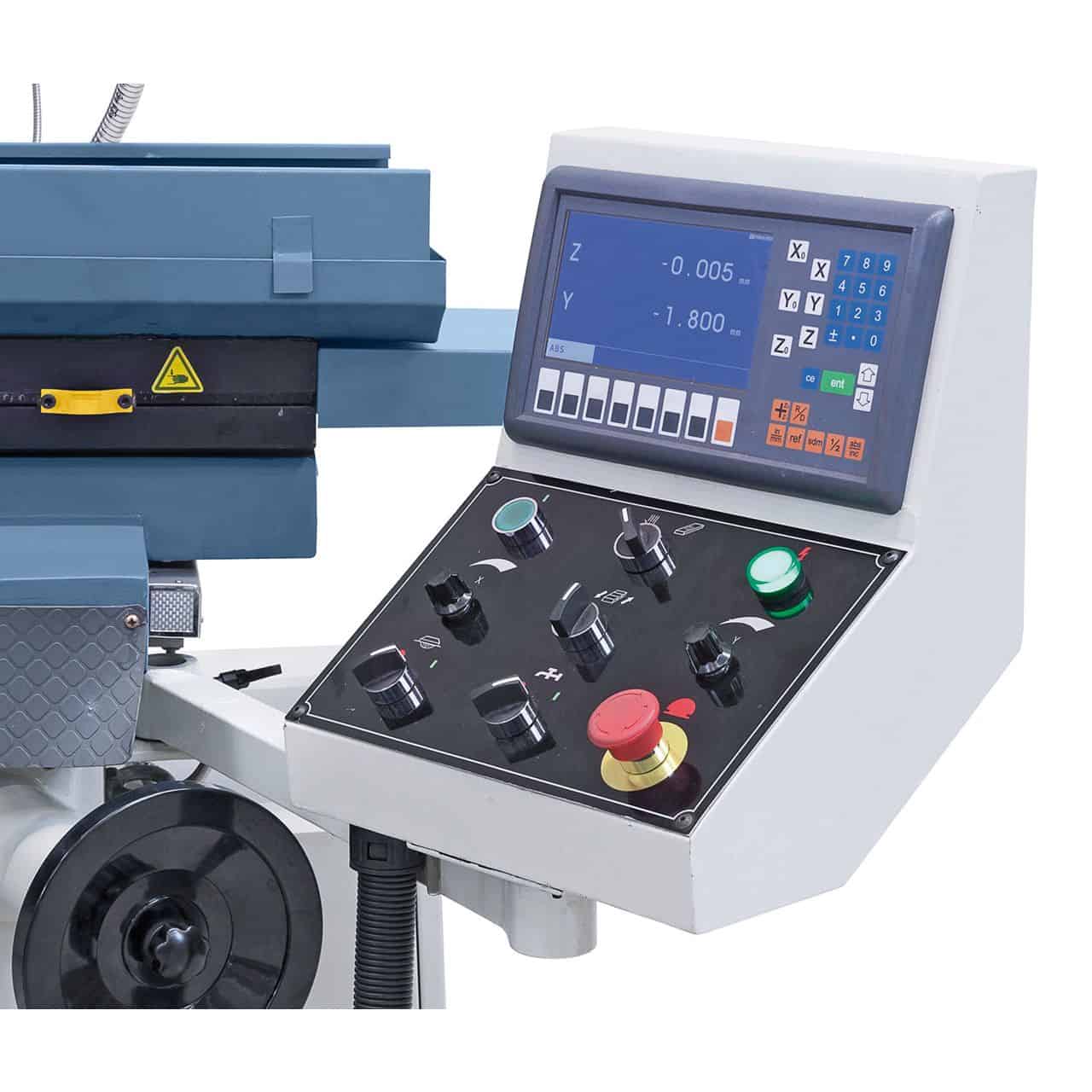

ES-12 H 2-Achsen-Digitalanzeige mit LCD-Display
Ø 200 mm Schleifscheibe
Schleifscheiben-Montageflansch
LED-Arbeitsleuchte
Permanentmagnetplatte 200 x 400 mm
Auswuchtständer
Auswuchtwelle
Schutzabdeckung
Entmagnetisierungsvorrichtung

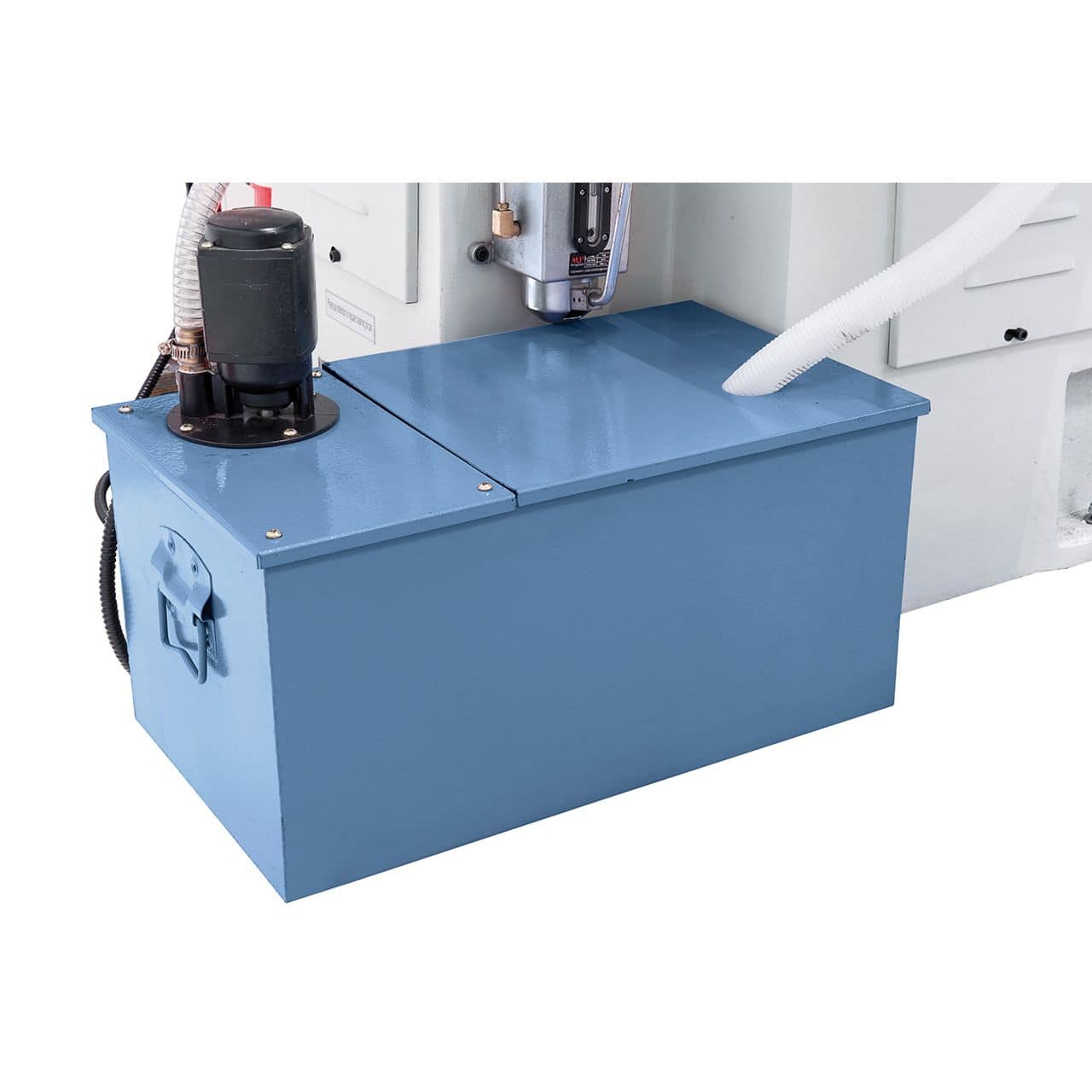

Kühlsystem
Diamant-Abrichtspitze
Maschinenfüße
Zentralschmierung
Werkzeugsatz

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo FSM 2 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ bei der Bernardo FSM 2 Flachschleifmaschine?

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschub) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Teile.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korundscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliziumkarbidscheibe (SiC) C46K–C60K. Aluminium: Siliziumkarbidscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo FSM 2 Flachschleifmaschine ein integriertes Kühlsystem?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
