Bernardo FSM 2550 Flachschleifmaschine

Bernardo FSM 2550 Flachschleifmaschine

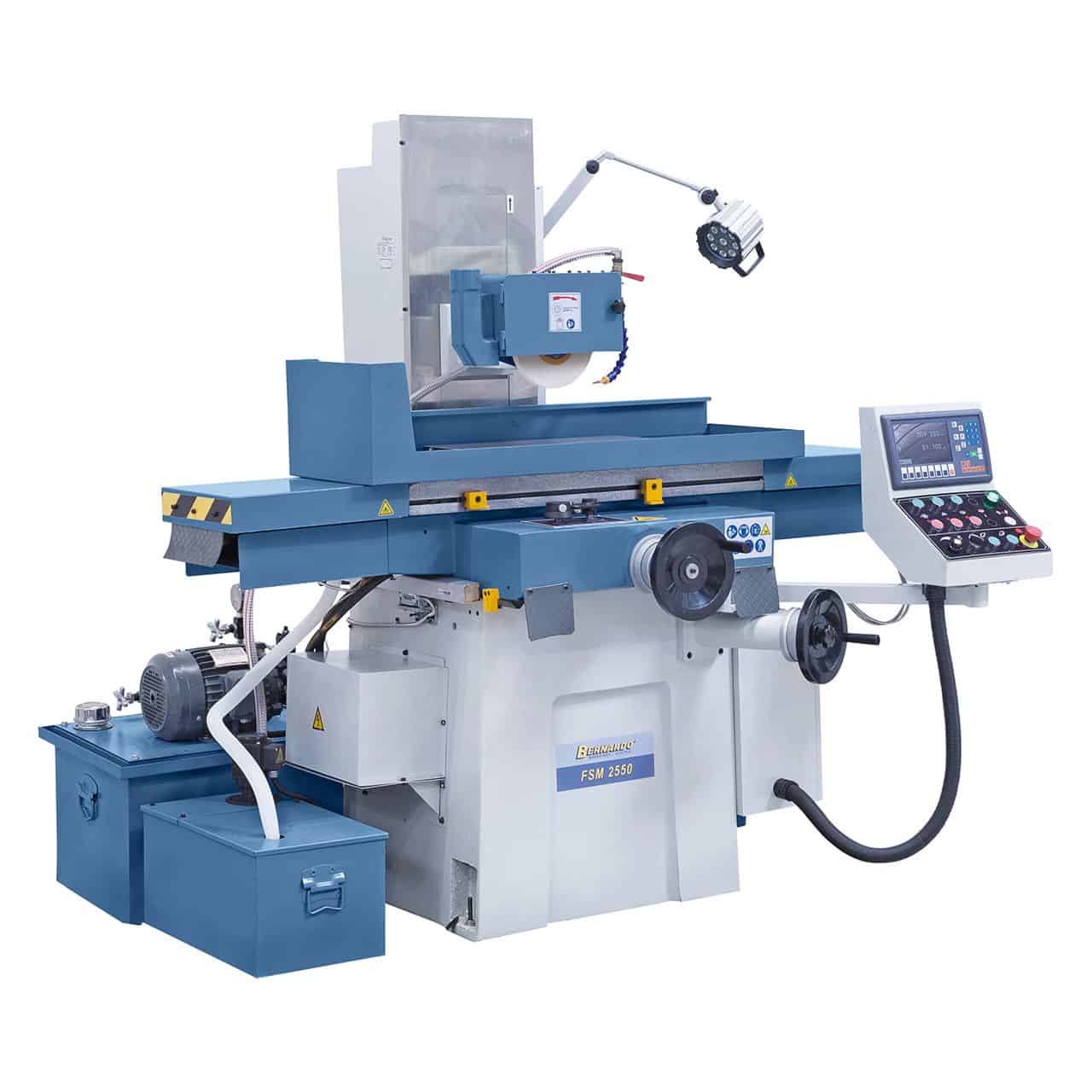

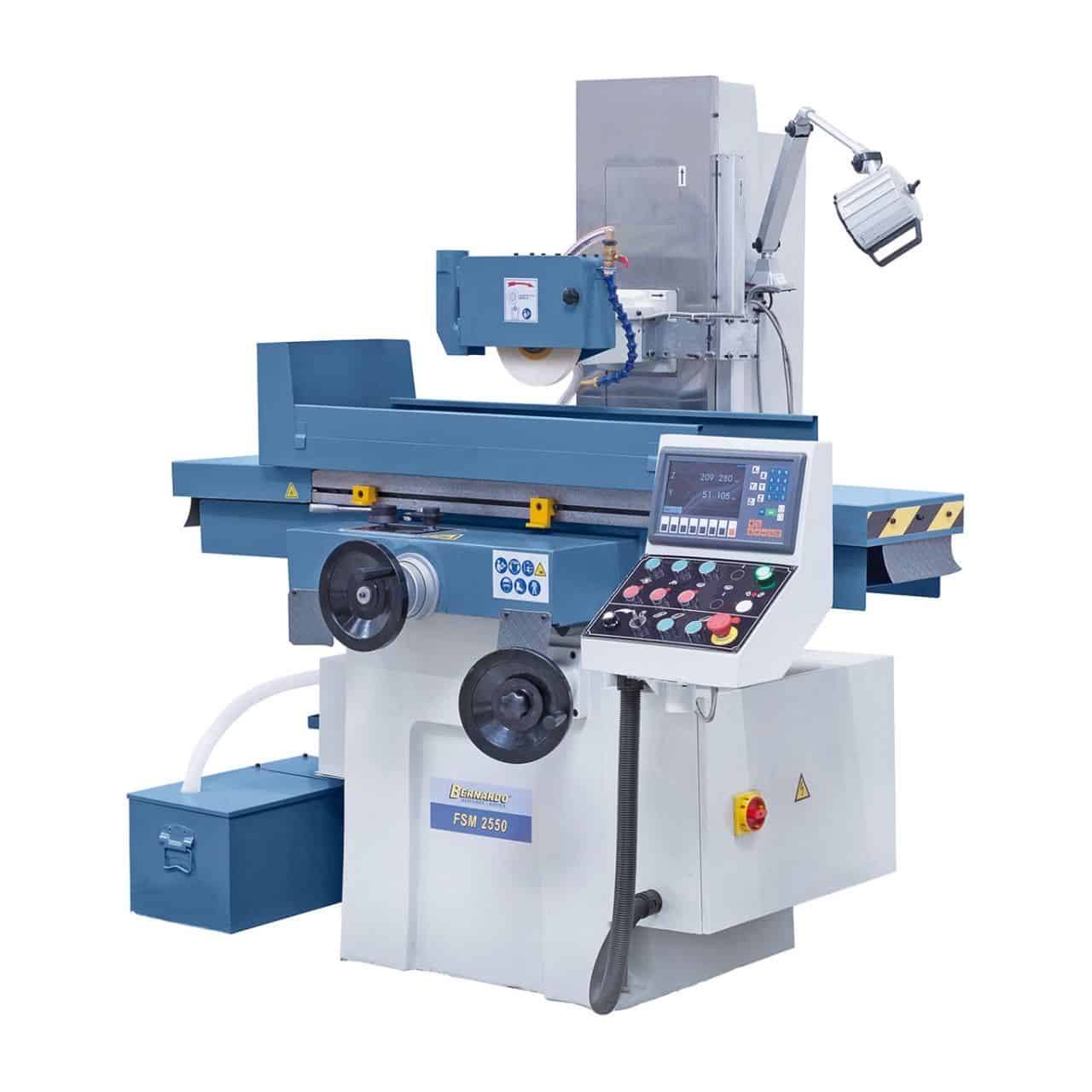

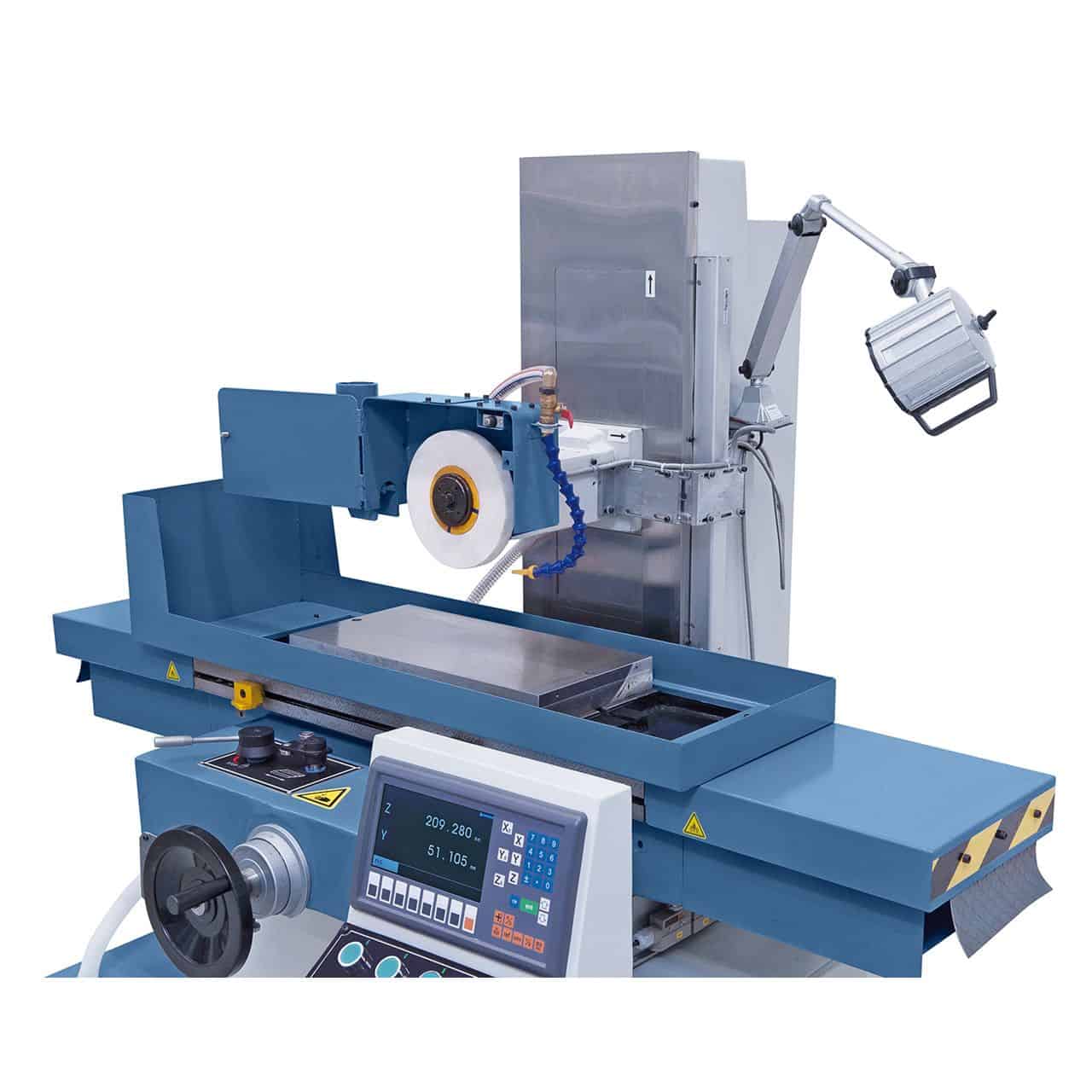

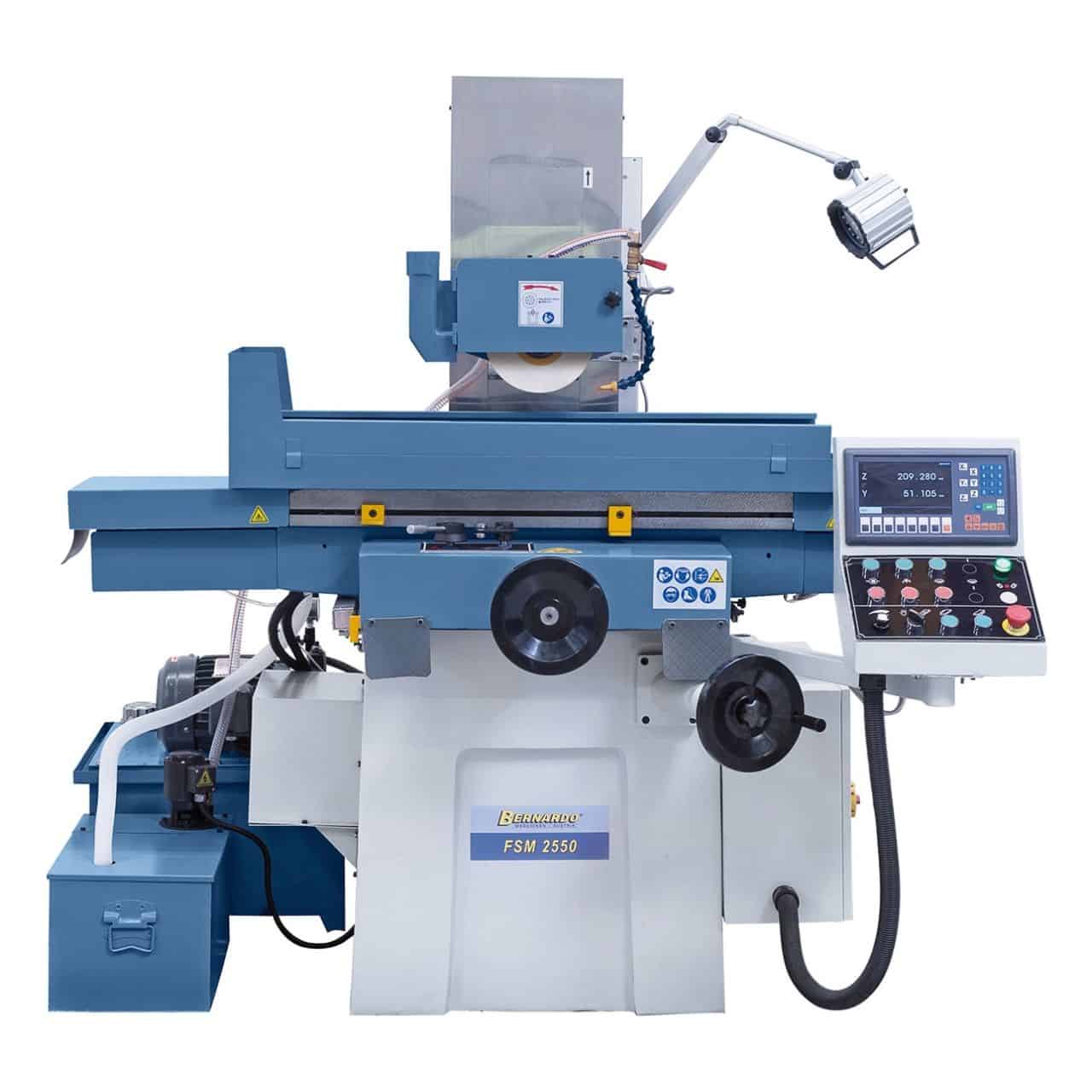

Die Bernardo FSM 2550 Flachschleifmaschine ist eine professionelle Hochleistungsmaschine zum präzisen und stabilen Schleifen ebener Flächen. Dank der flachen V-förmigen Längsführung und der doppelten V-förmigen Querführung gewährleistet sie gleichmäßige und präzise Bewegungen. Die Spindel ist mit vorgespannten Axial- und Radiallagern ohne Spiel ausgestattet, was ein gleichmäßiges und genaues Schleifen garantiert. Die Maschine verfügt über ein fortschrittliches Hydrauliksystem mit Wärmetauscher zur Reduzierung von Vibrationen und thermischer Belastung und gewährleistet so einen reibungslosen Tischlauf auch unter hoher Belastung. Zur Standardausstattung gehören eine 2-Achsen-Digitalanzeige, eine 250 x 500 mm Permanentmagnetplatte, ein zentrales Schmiersystem sowie umfangreiches Zubehör. Mit einer Schleifscheibe Ø 200 mm, einem 1,5-kW-Motor und einer Drehzahl von 2850 U/min eignet sie sich für mechanische Werkstätten und Präzisionsabteilungen.

---

Hauptmerkmale:
Professionelle Flächenschleifmaschine für Präzisionsflächen
Flache V-förmige Längsführung und doppelte V-förmige Querführung
Spindel mit vorgespannten, spielfreien Axial- und Radiallagern

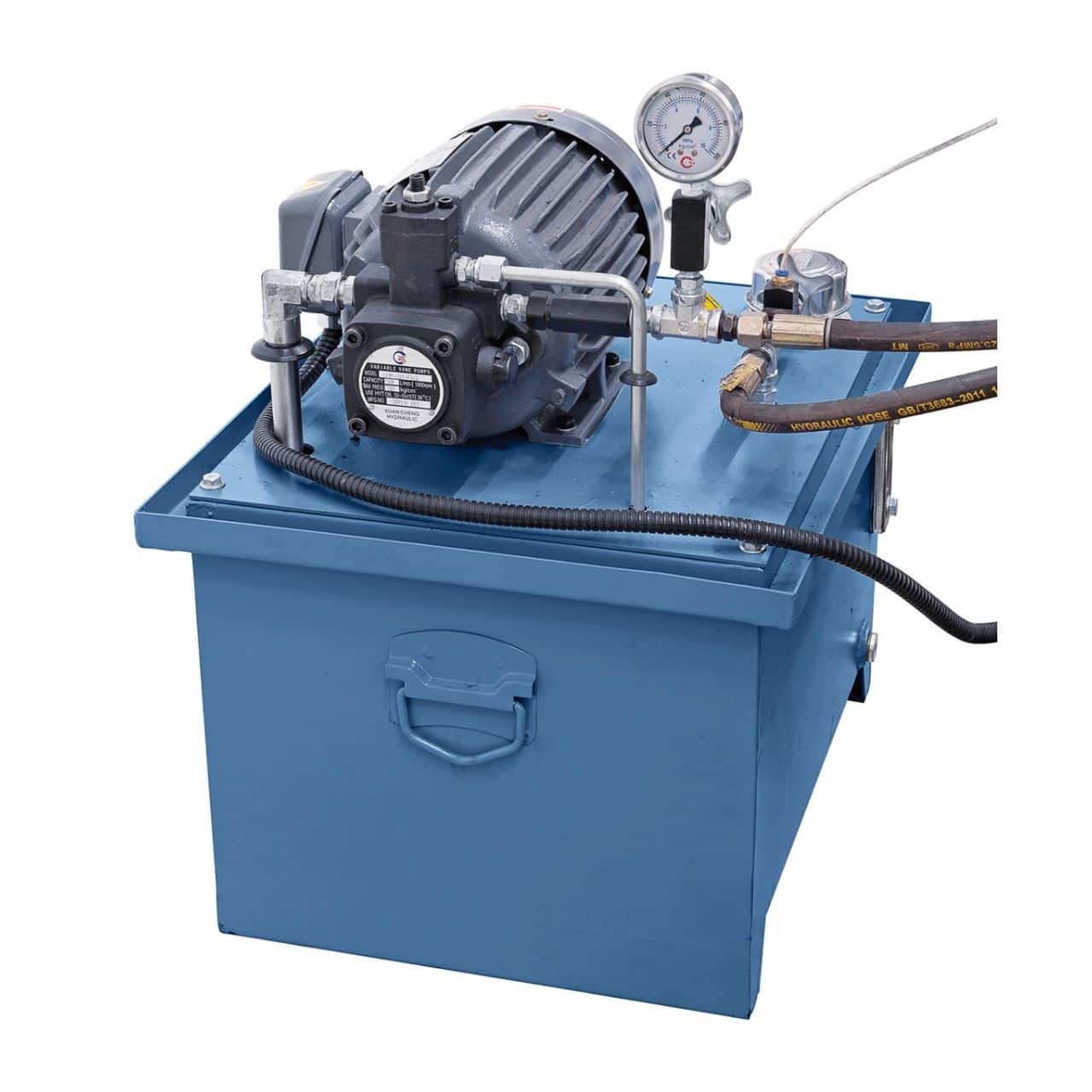

Hydrauliksystem mit Wärmetauscher für vibrationsarmes Arbeiten
Tisch mit 560 mm Längs- und 260 mm Querverfahrweg
250 x 500 mm Permanentmagnetplatte inklusive
ES-12 H 2-Achsen-Digitalanzeige
Zentrale Führungsbahnschmierung
Ø 200 mm Schleifscheibe – 1,5-kW-Motor – 2850 U/min
Robuste Konstruktion, Maschinengewicht 1010 kg

---

---

Logistik

Bernardo-Versand: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch verfügbar.

Technische Daten Spezifikationen

Angeben	Wert
Marke	Bernardo
Modell	FSM 2550
Tischabmessungen	250 x 520 mm
T-Nuten / Breite	1 / 14 mm
Permanentmagnetplatte	250 x 500 mm
Max. Hub längs	560 mm
Max. Hub quer	260 mm
Max. Abstand Schleifscheibe – Tisch	450 mm
Max. Werkstückgewicht*	150 kg
Schleifscheibe	Ø 200 x 20 x 31,75 mm
Tischgeschwindigkeit (hydraulisch)	3 – 20 m/min
Querverstellung	4 mm/U – Skala 0,02 mm
Vertikalverstellung	2 mm/U – Skala 0,01 mm
Motorleistung der Schleifscheibe	1,5 kW
Spindel Drehzahl	2850 U/min
Leistung der Hydraulikpumpe	1,5 kW
Maschinenabmessungen (B x T x H)	1700 x 1400 x 1750 mm
Gewicht	ca. 1010 kg
Hinweis	*mit Magnetplatte

Standardausstattung

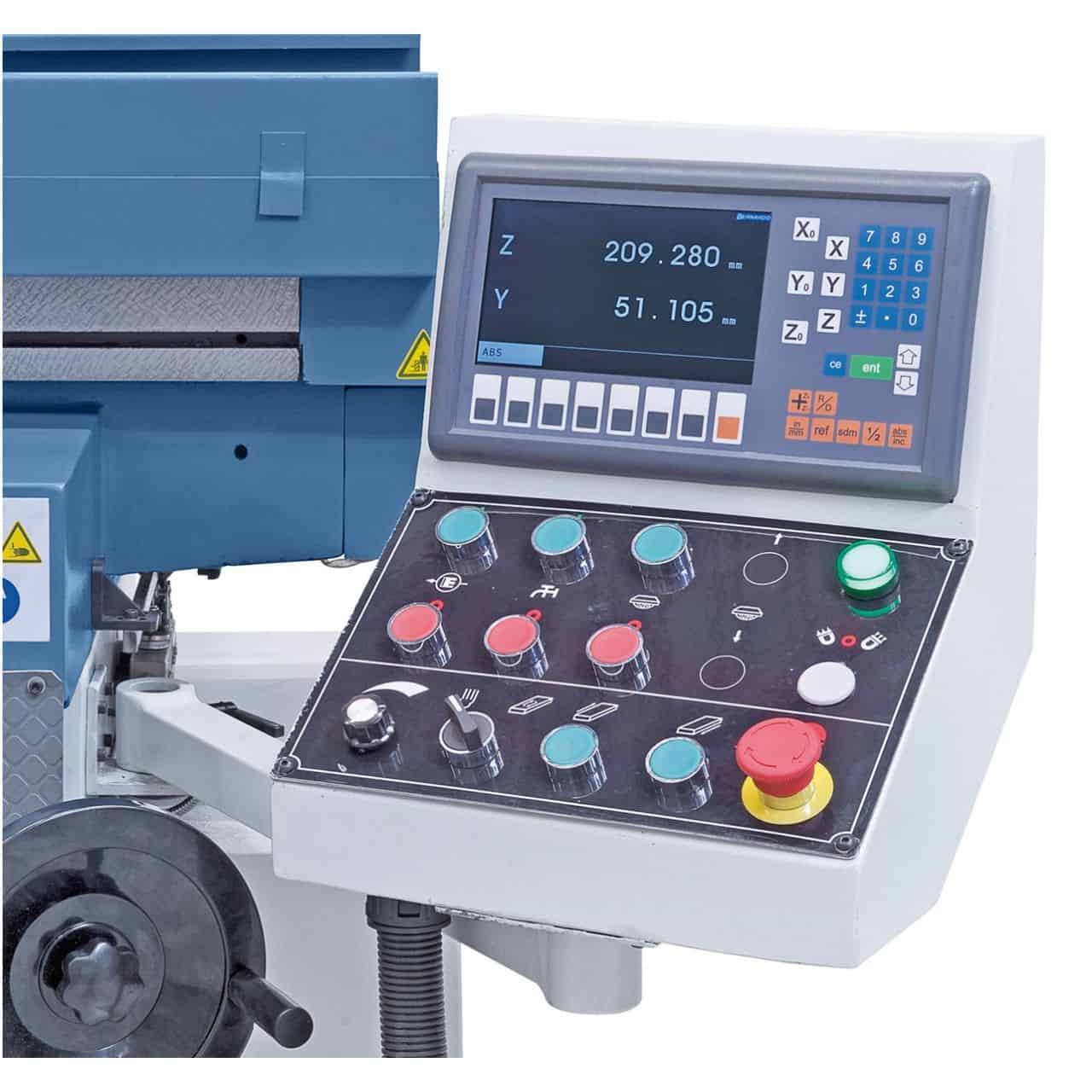

ES-12 H 2-Achsen-Digitalanzeige mit LCD-Display

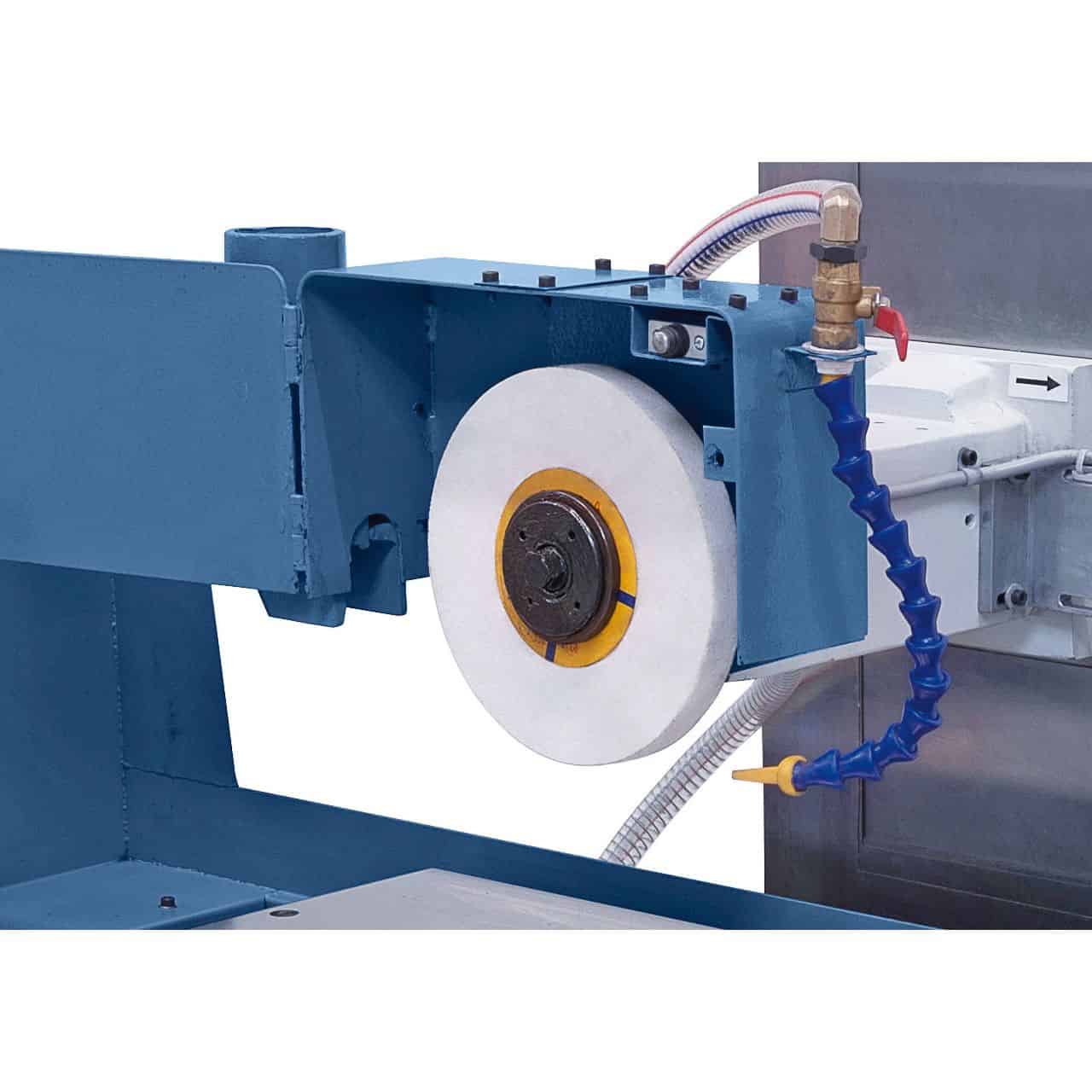

Ø 200 mm Schleifscheibe
Schleifscheibenhalterflansch
LED-Arbeitsleuchte
250 x 500 mm Permanentmagnetplatte
Auswuchtständer
Auswuchtwelle
Schutzabdeckung
Entmagnetisierungsvorrichtung

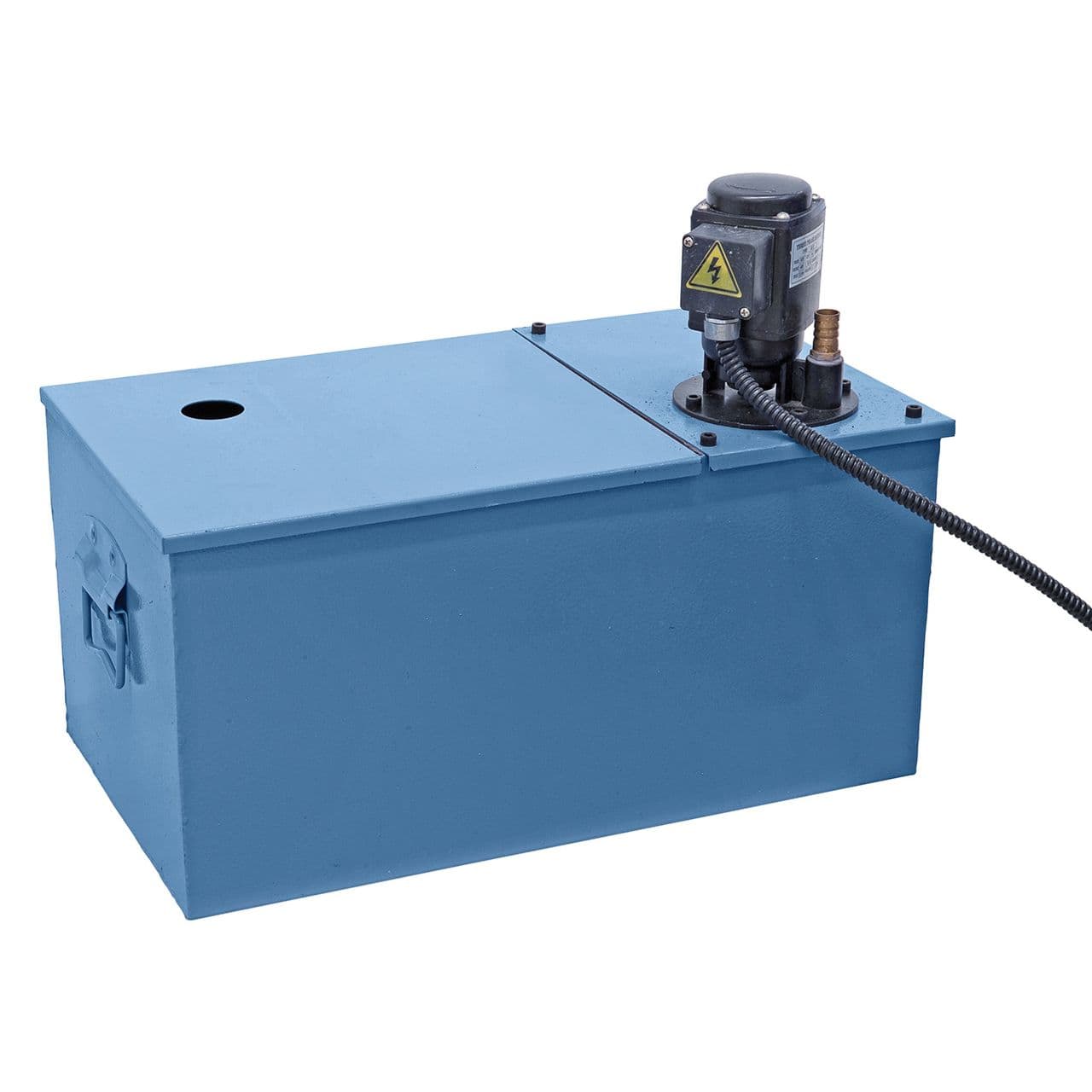

Kühlsystem
Diamant-Abrichtspitze
Maschinenfüße
Zentralschmierung
Werkzeugsatz

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo FSM 2 Flachschleifmaschine erzielen?

Bernardo Flachschleifmaschinen erreichen unter optimalen Bedingungen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ beim Modell Bernardo FSM 2 Flachschleifmaschine?

Das Suffix „PLC“ kennzeichnet die Schleifmaschine mit einer programmierbaren SPS-Steuerung. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschubgeschwindigkeit) ohne manuelle Eingriffe. Im Vergleich zur manuellen Ausführung verkürzt sie die Zykluszeiten und sorgt für reproduzierbarere Ergebnisse bei Serien identischer Werkstücke.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korund-Schleifscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliciumcarbid-Schleifscheibe (SiC) C46K–C60K. Aluminium: Siliciumcarbid-Schleifscheibe C46J–C60J mit reichlicher Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo FSM 2 Flachschleifmaschine ein integriertes Kühlmittel?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlmittelsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
