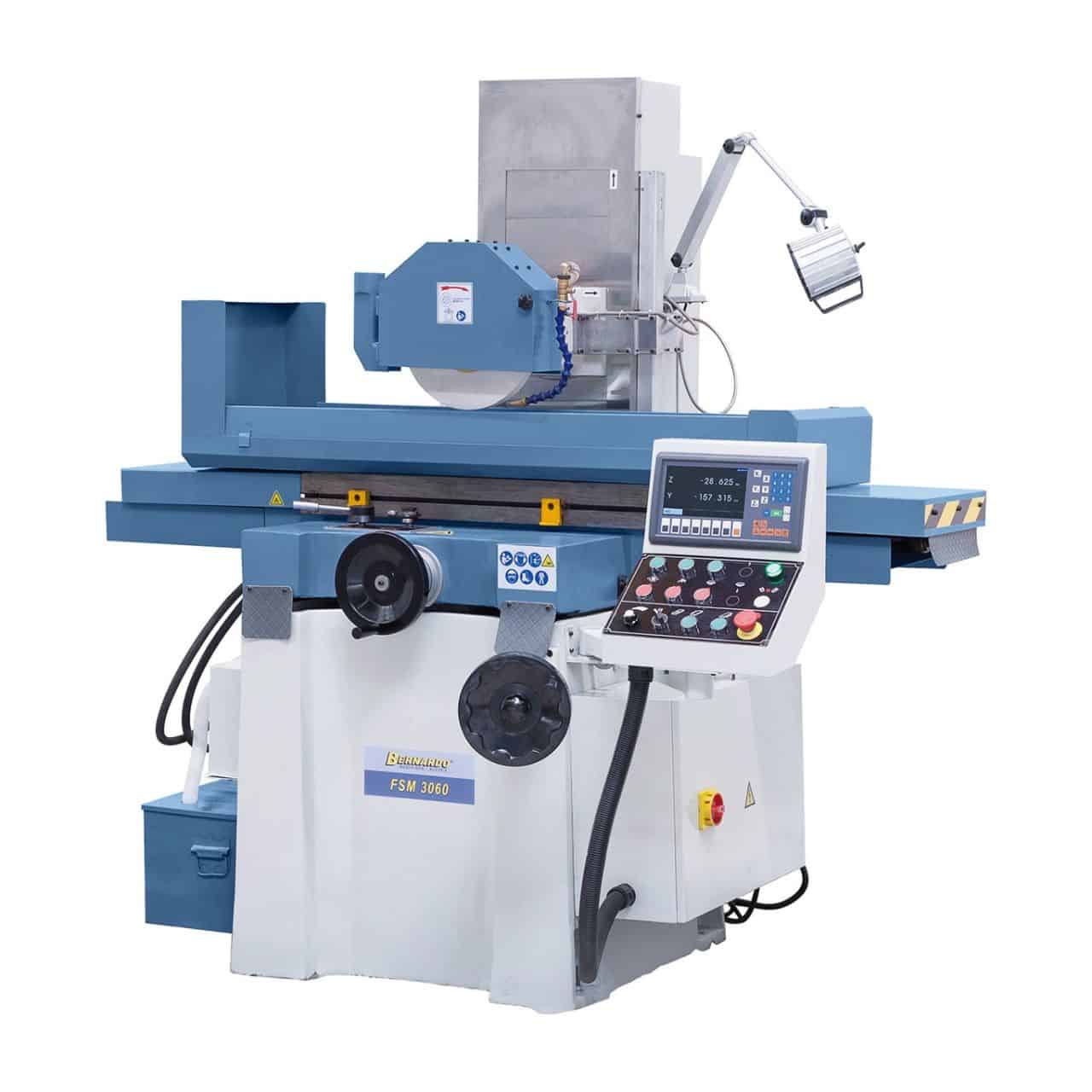

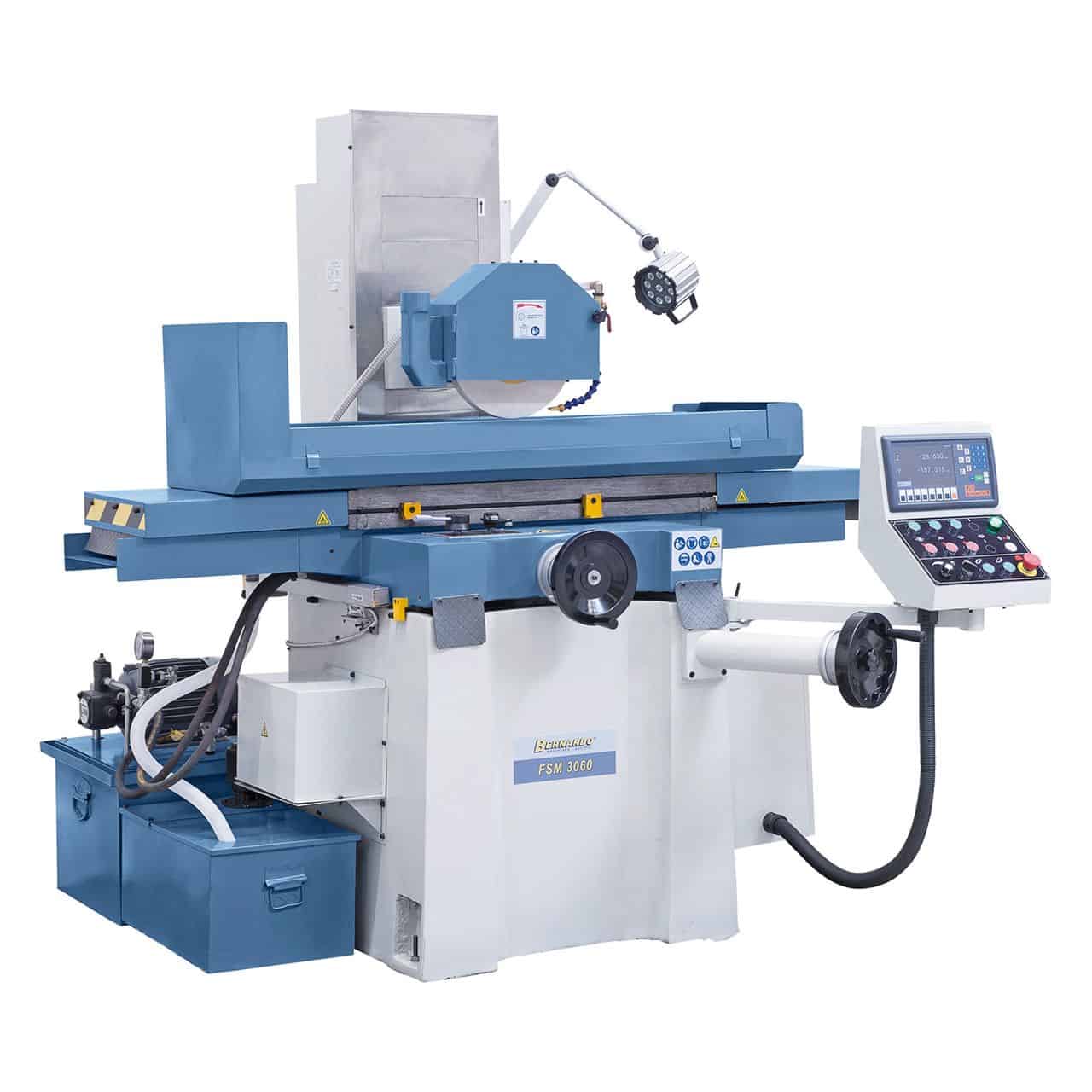

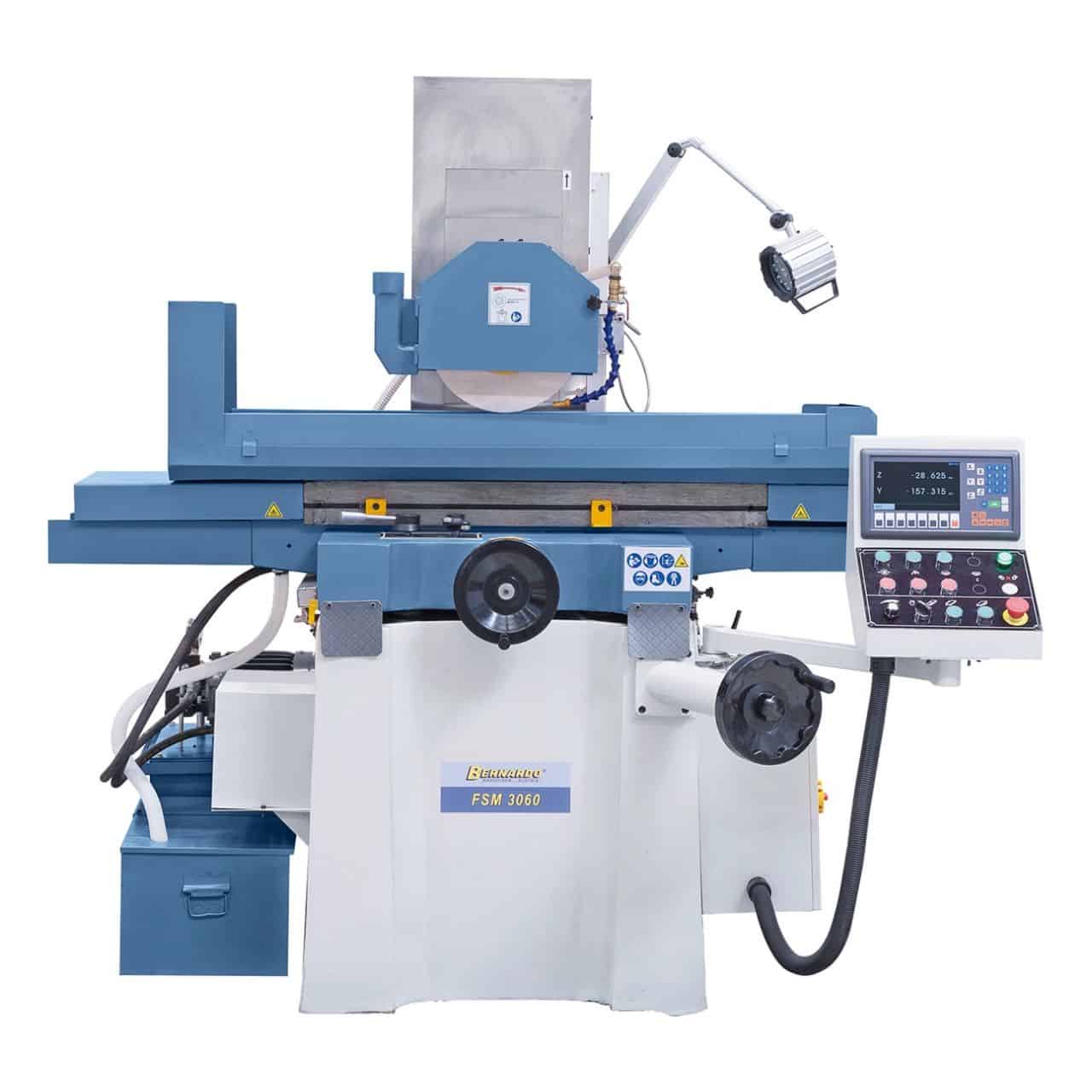

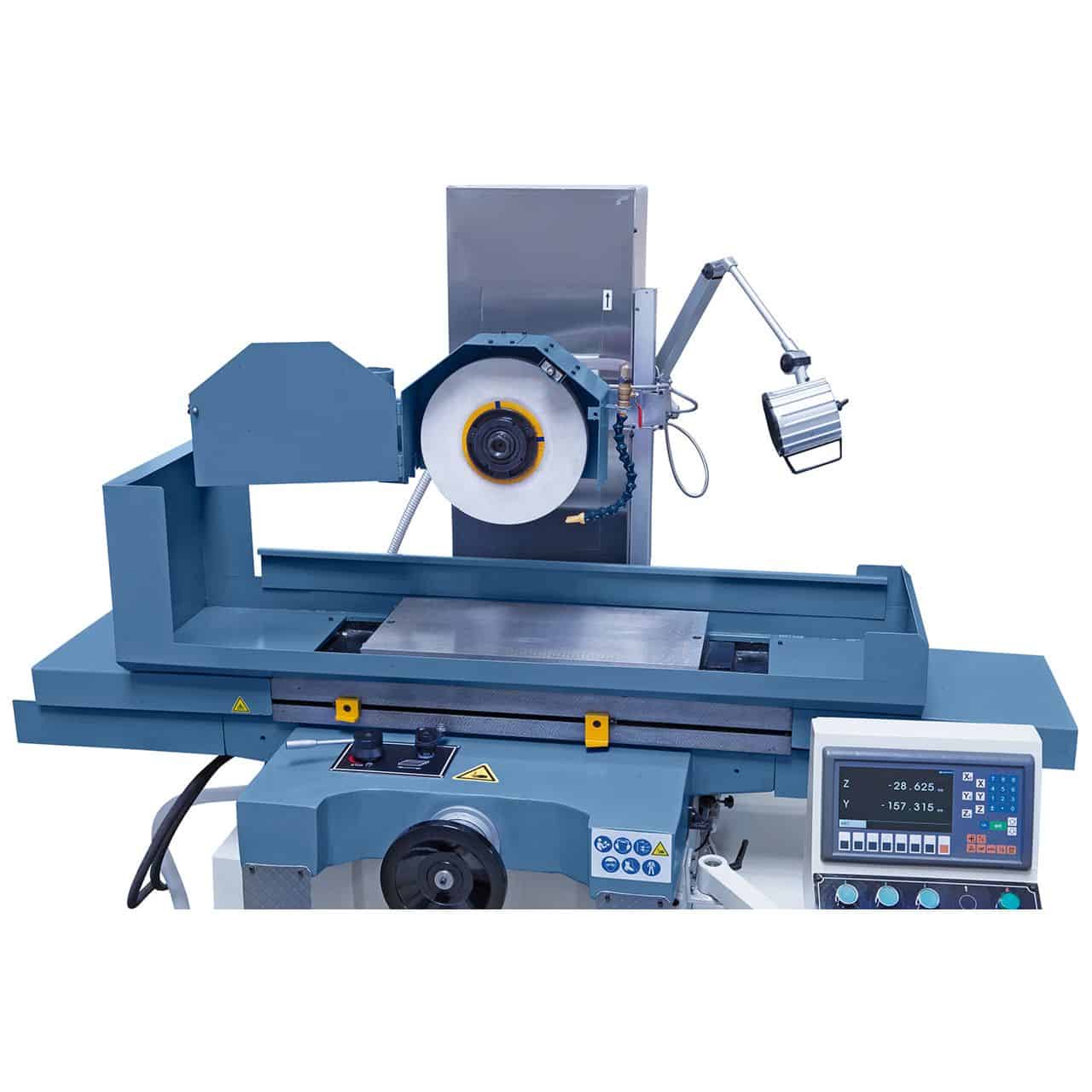

Bernardo FSM 3060 Flachschleifmaschine

Bernardo FSM 3060 Flachschleifmaschine

Die Bernardo FSM 3060 ist eine professionelle Flachschleifmaschine für das präzise Schleifen ebener Flächen und ideal für Werkstätten, Fertigungsabteilungen und die Präzisionsbearbeitung. Die Maschine verfügt über eine flache V-förmige Längsführung und eine doppelte V-förmige Querführung, die für einen ruhigen Lauf und konstante Stabilität sorgen. Die Spindel wird von vorgespannten Axial- und Radiallagern ohne Spiel getragen, um Genauigkeit und Zuverlässigkeit zu gewährleisten. Sie ist mit einem fortschrittlichen Hydrauliksystem mit Wärmetauscher ausgestattet, das Vibrationen und thermische Belastungen reduziert und die Leichtgängigkeit des Tisches auch unter Last aufrechterhält. Zur Standardausstattung gehören eine 2-Achsen-Digitalanzeige, eine 300 x 600 mm Permanentmagnetplatte, ein zentrales Schmiersystem und umfangreiches Zubehör. Mit einer Schleifscheibe von Ø 300 mm, angetrieben von einem 4,0 kW Motor (1440 U/min), bietet sie dank ihres Gewichts von 1330 kg hohe Leistung und hervorragende Stabilität.

---

Hauptmerkmale:
Professionelle Flachschleifmaschine mit 300 x 700 mm Tisch
Flache V-förmige Längsführung und doppelte V-förmige Querführung
Spindel mit vorgespannten Axial- und Radiallagern

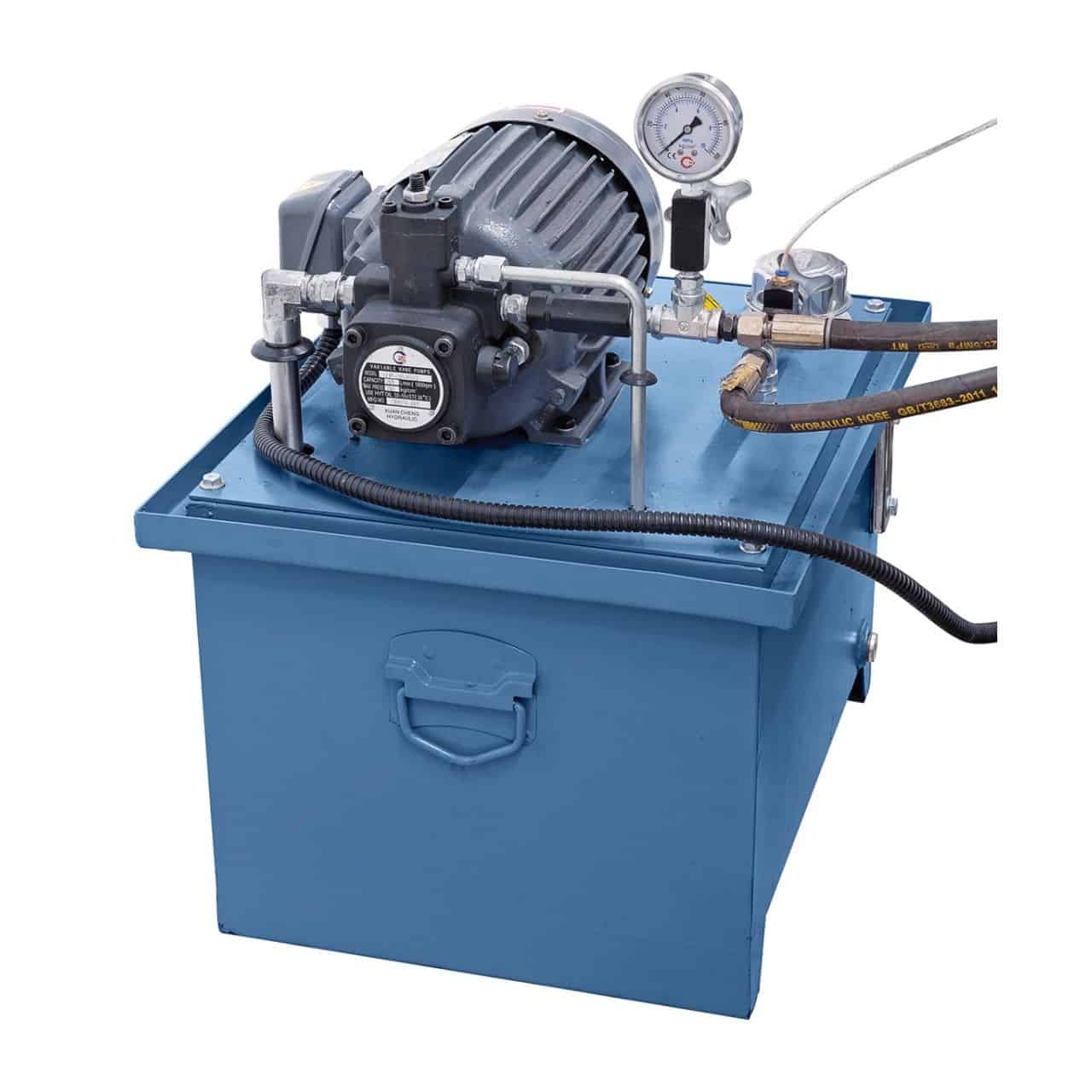

Hydrauliksystem mit Wärmetauscher zur Reduzierung von Vibrationen und thermischer Belastung
Tisch mit 640 mm Längs- und 320 mm Querverfahrweg
Inklusive Permanentmagnetplatte (300 x 600 mm)

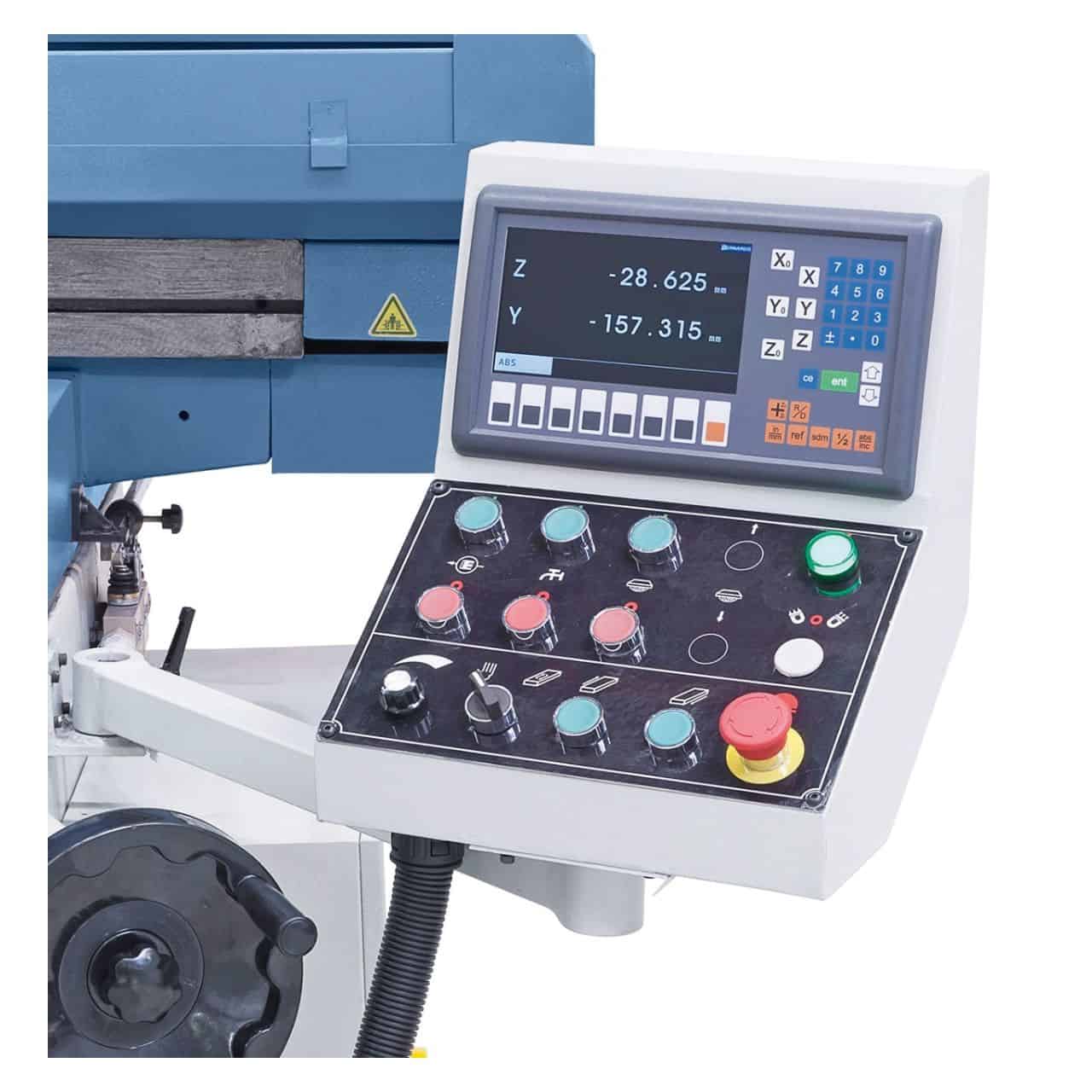

Digitalanzeige ES-12 H (2 Achsen)
Zentrale Führungsbahnschmierung

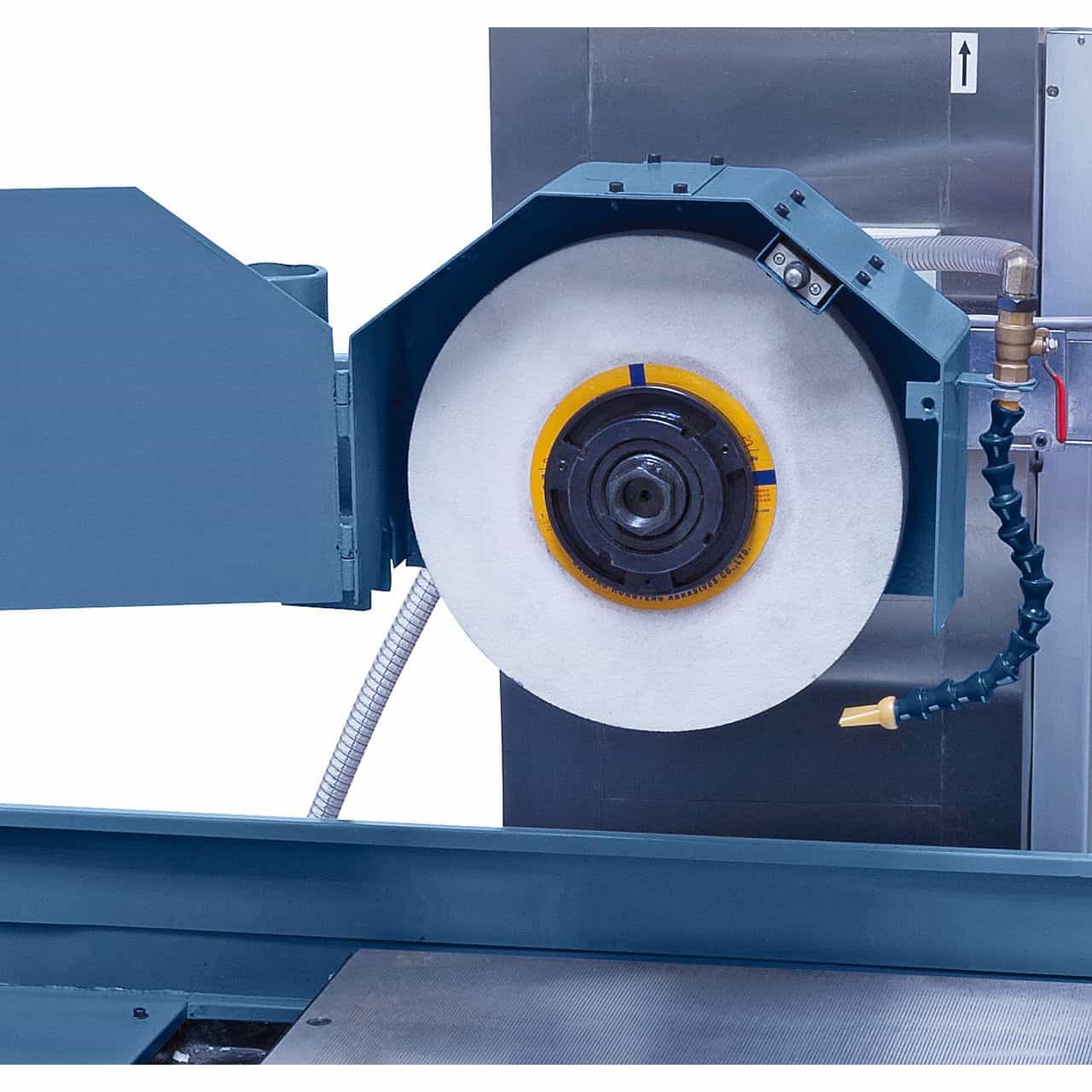

Schleifscheibe Ø 300 mm – 4,0 kW Motor – 1440 U/min
Maschinengewicht 1330 kg, robuste Gusseisenkonstruktion

---

---

Logistik

Versand Bernardo: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Technische Daten Spezifikationen

Spezifikation	Wert
Marke	Bernardo
Modell	FSM 3060
Tischabmessungen	300 x 700 mm
T-Nuten / Breite	1 / 14 mm
Permanentmagnetplatte	300 x 600 mm
Max. Hub längs	640 mm
Max. Hub quer	320 mm
Max. Abstand Schleifscheibe – Tisch	520 mm
Max. Werkstückgewicht*	200 kg
Schleifscheibe	Ø 300 x 30 x 75 mm
Tischgeschwindigkeit (hydraulisch)	3 – 20 m/min
Querverstellung	4 mm/U – Skala 0,02 mm
Vertikalverstellung	2 mm/U – Skala 0,01 mm
Motorleistung der Schleifscheibe	4,0 kW
Spindel Drehzahl	1440 U/min
Leistung der Hydraulikpumpe	1,5 kW
Maschinenabmessungen (B x T x H)	2000 x 1650 x 1850 mm
Gewicht	ca. 1330 kg
Hinweis	*mit Magnetplatte

Standardausstattung

ES-12 H 2-Achsen-Digitalanzeige mit LCD
Ø 300 mm Schleifscheibe
Schleifscheiben-Montageflansch
LED-Arbeitsleuchte
300 x 600 mm Permanentmagnetplatte
Auswuchtständer
Auswuchtwelle
Schutzabdeckung
Entmagnetisierungsvorrichtung

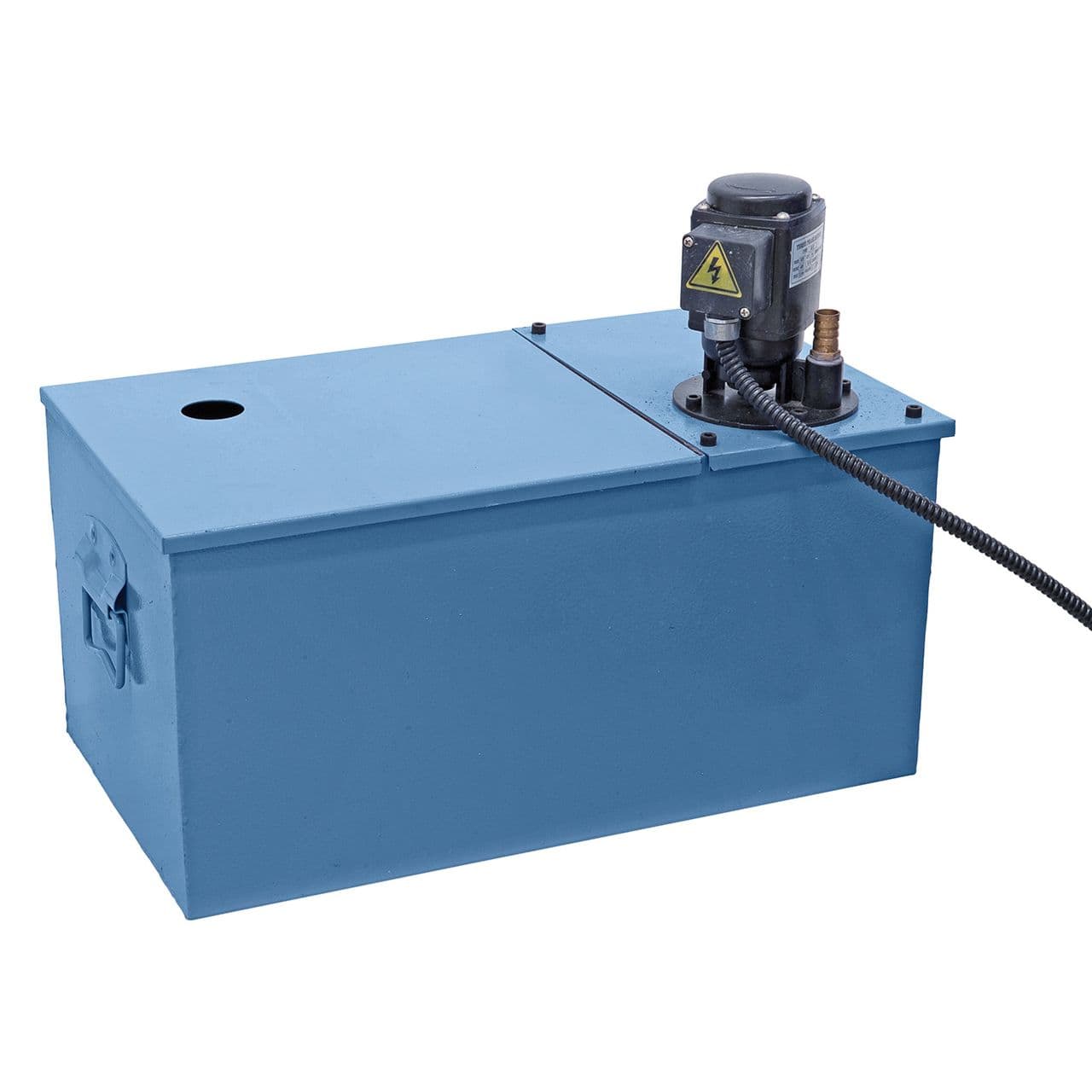

Kühlsystem
Diamant-Abrichtspitze
Maschinenfüße
Zentralschmierung
Werkzeugsatz

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo FSM 3 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ beim Modell Bernardo FSM 3 Flachschleifmaschine?

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschub) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Werkstücke.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korund-Schleifscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliciumcarbid-Schleifscheibe (SiC) C46K–C60K. Aluminium: Siliciumcarbid-Schleifscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo FSM 3 Flachschleifmaschine ein integriertes Kühlmittel?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlmittelsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
