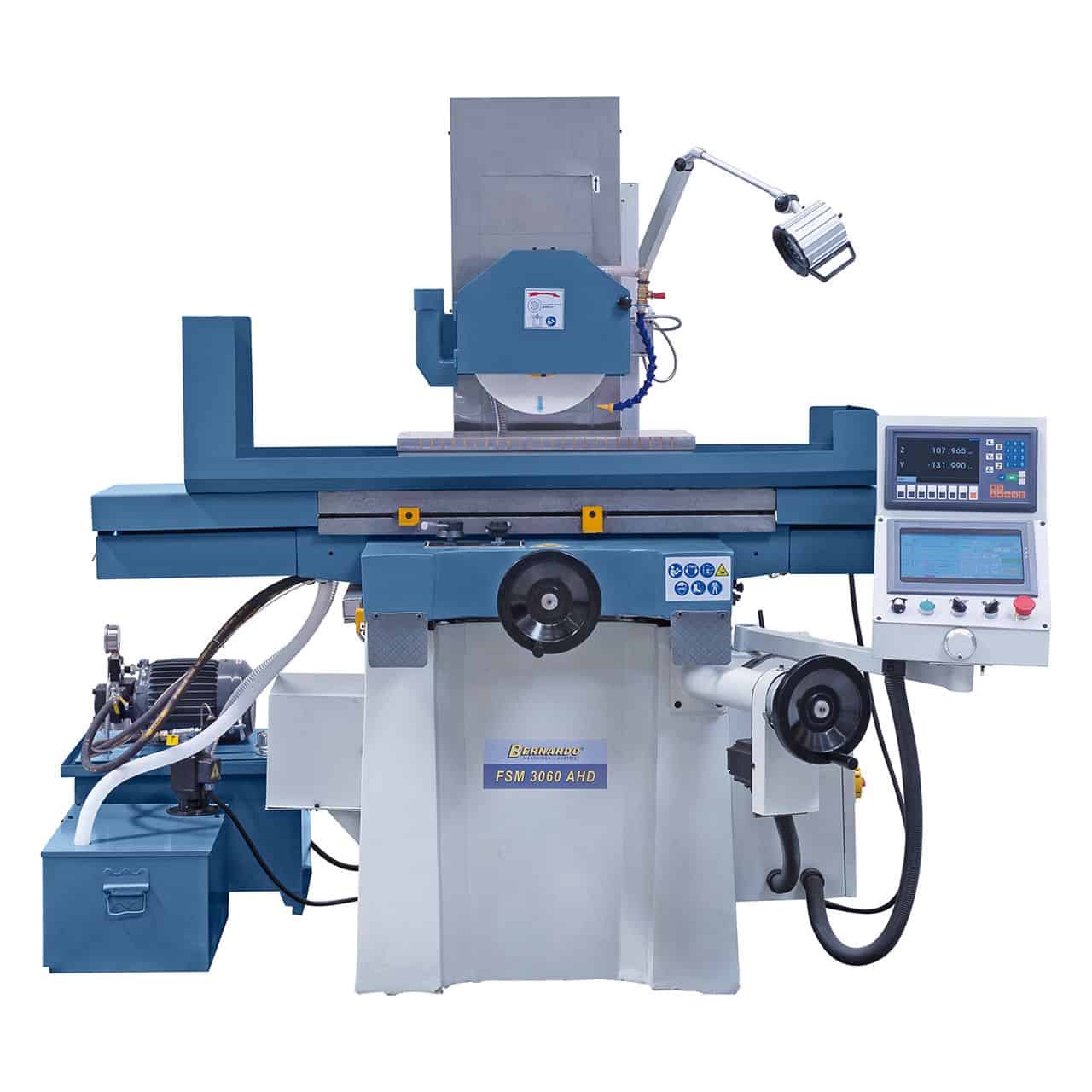

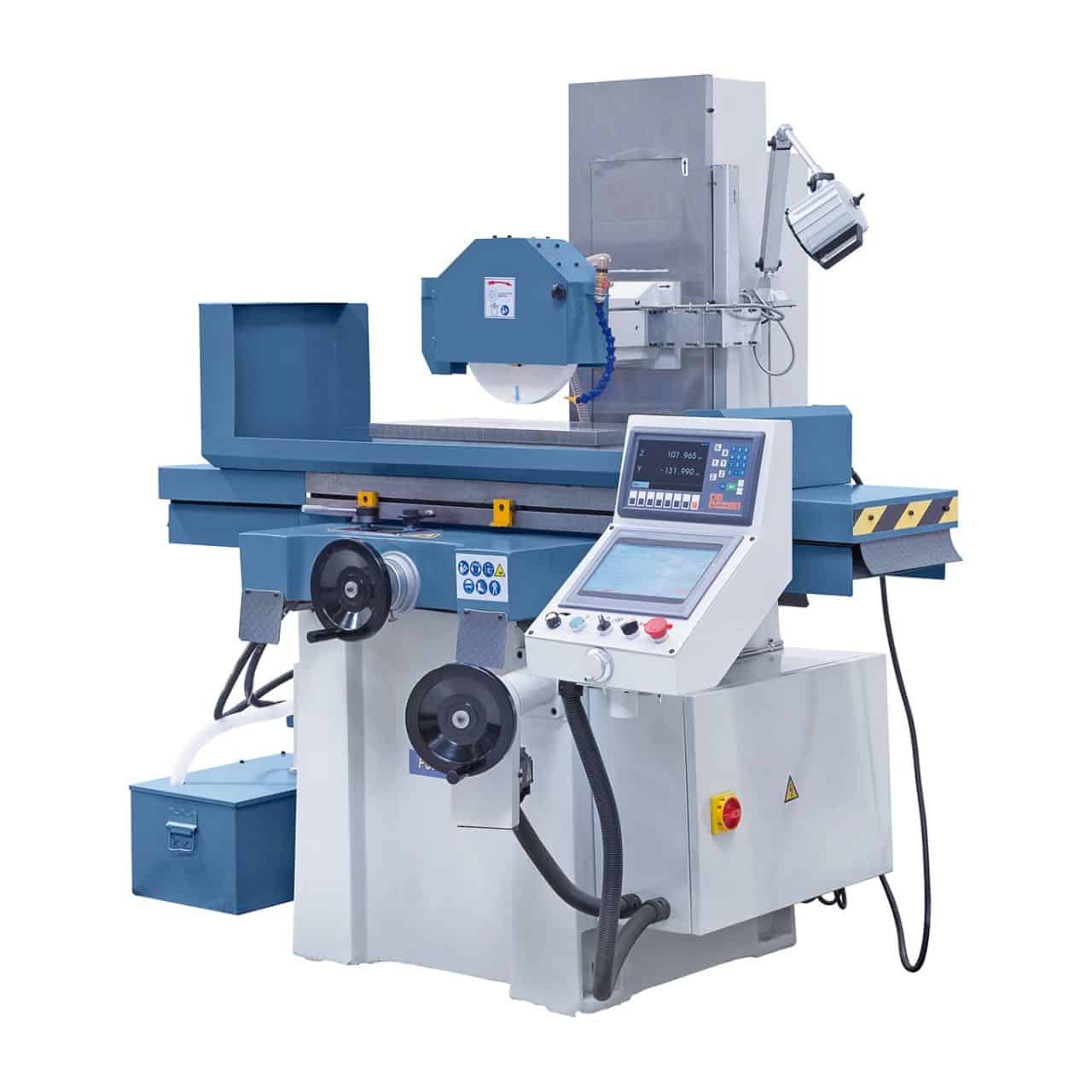

Bernardo FSM 3060 AHD Flachschleifmaschine

Bernardo FSM 3060 AHD Flachschleifmaschine

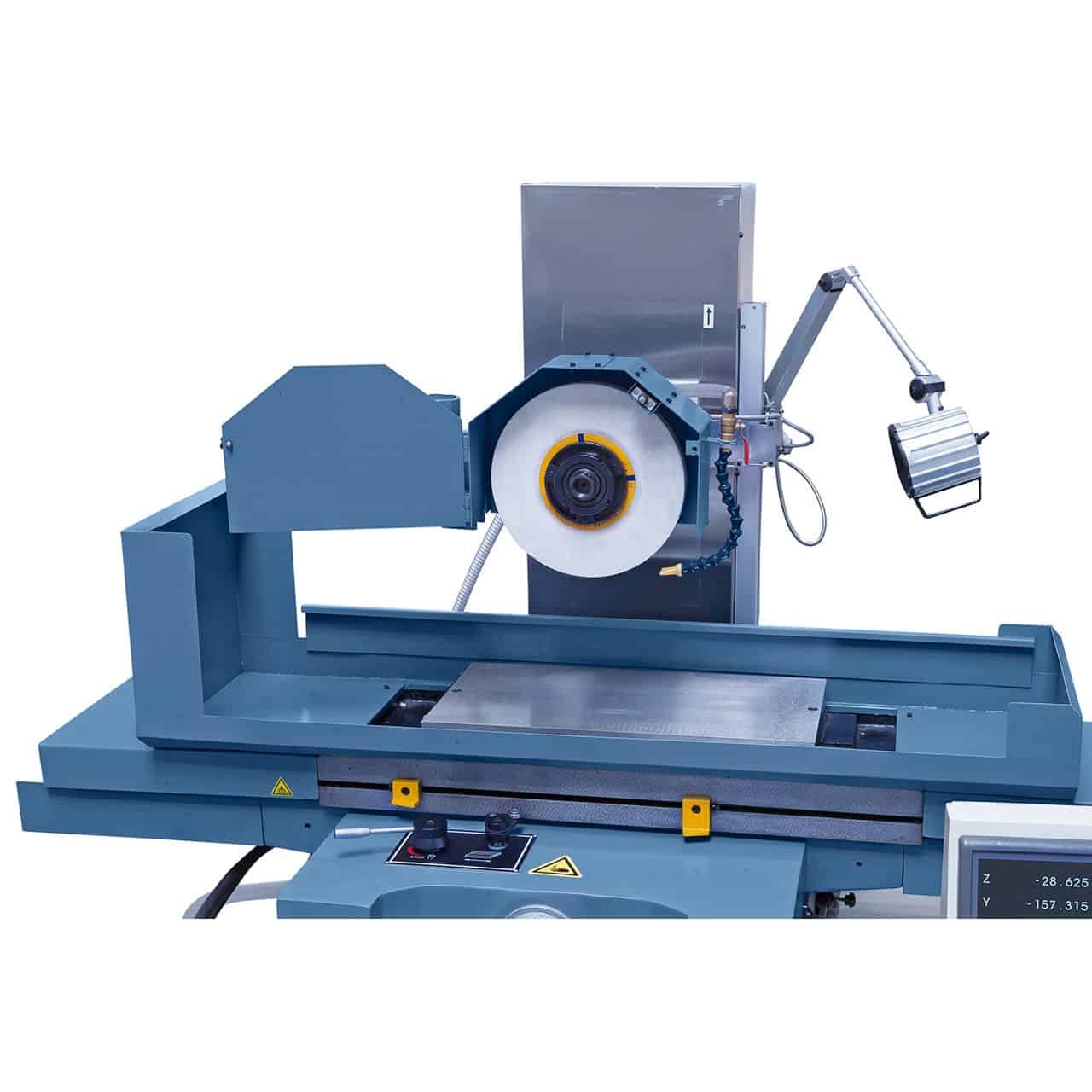

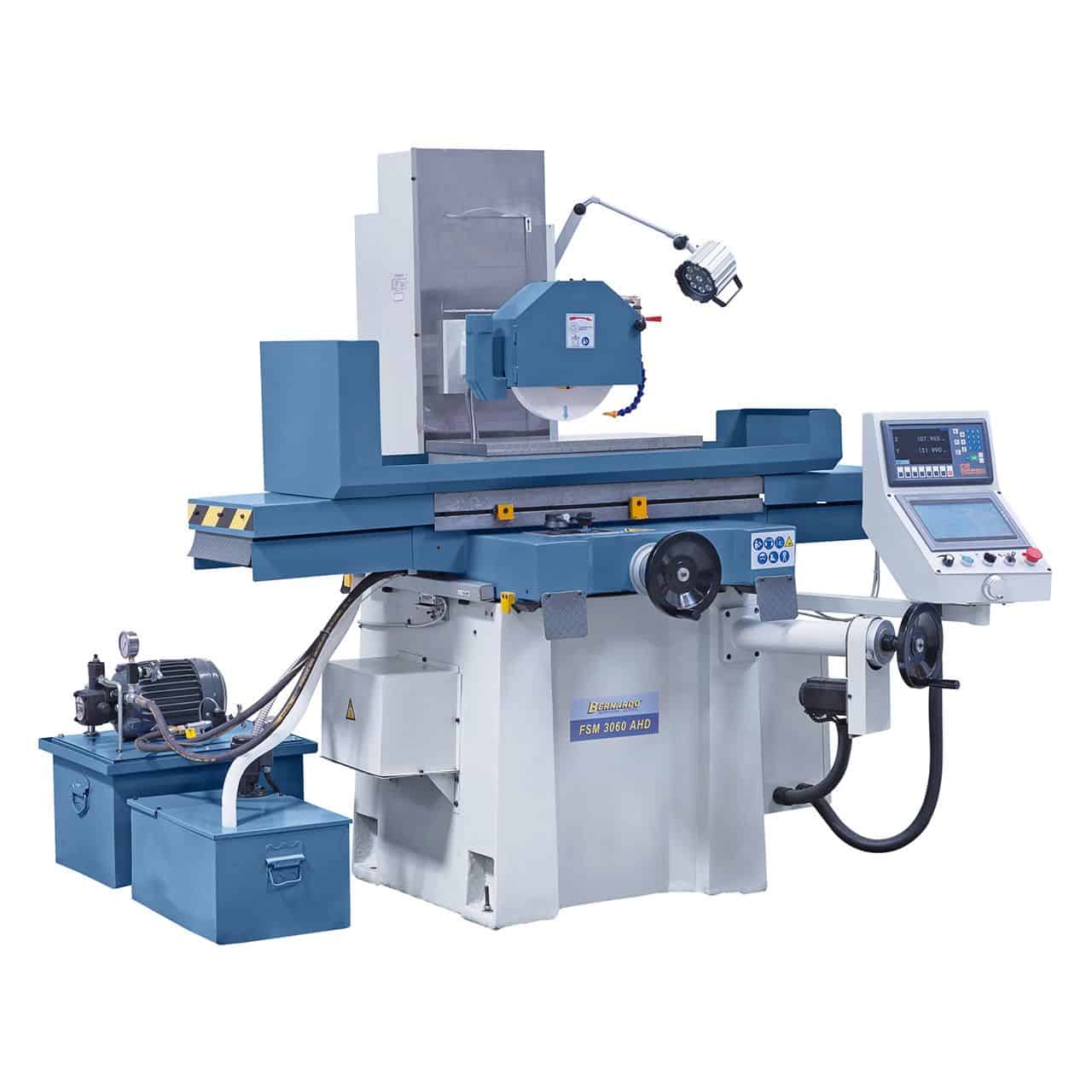

Die Bernardo FSM 3060 AHD ist eine Flachschleifmaschine (Tangentialschleifmaschine), die für höchste Präzision und Stabilität bei der Bearbeitung ebener Flächen entwickelt wurde. Die Maschine verfügt über einen automatischen Vertikalvorschub mit Servomotor, der digital eingestellt werden kann, und ein modernes Hydrauliksystem, das auch unter hoher Belastung für eine gleichmäßige Tischbewegung sorgt. Der 300 x 700 mm Arbeitstisch mit einem Längsverfahrweg von bis zu 640 mm und einem Querverfahrweg von bis zu 320 mm trägt Werkstücke bis zu 200 kg (mit Magnetplatte). Ausgestattet mit einer 2-Achsen-Digitalanzeige ES-12 H mit LCD-Display, Touch-Bedienung und elektronischem Handrad bietet sie maximale Ergonomie und Präzision. Zum Lieferumfang gehören eine 300 x 600 mm Magnetplatte, eine Schleifscheibe mit Ø 300 mm, eine Entmagnetisierungseinrichtung und ein komplettes Schmiersystem. Eine robuste und zuverlässige Maschine, ideal für professionelle Werkstätten und Produktionsabteilungen, die höchste Präzision und Produktivität erfordern.

---

Hauptmerkmale:
Flachschleifmaschine mit automatischem Vertikalvorschub (Servo)
Tischgröße 300 x 700 mm, Längsverfahrweg 640 mm, Querverfahrweg 320 mm
Tragfähigkeit bis zu 200 kg mit Magnetplatte

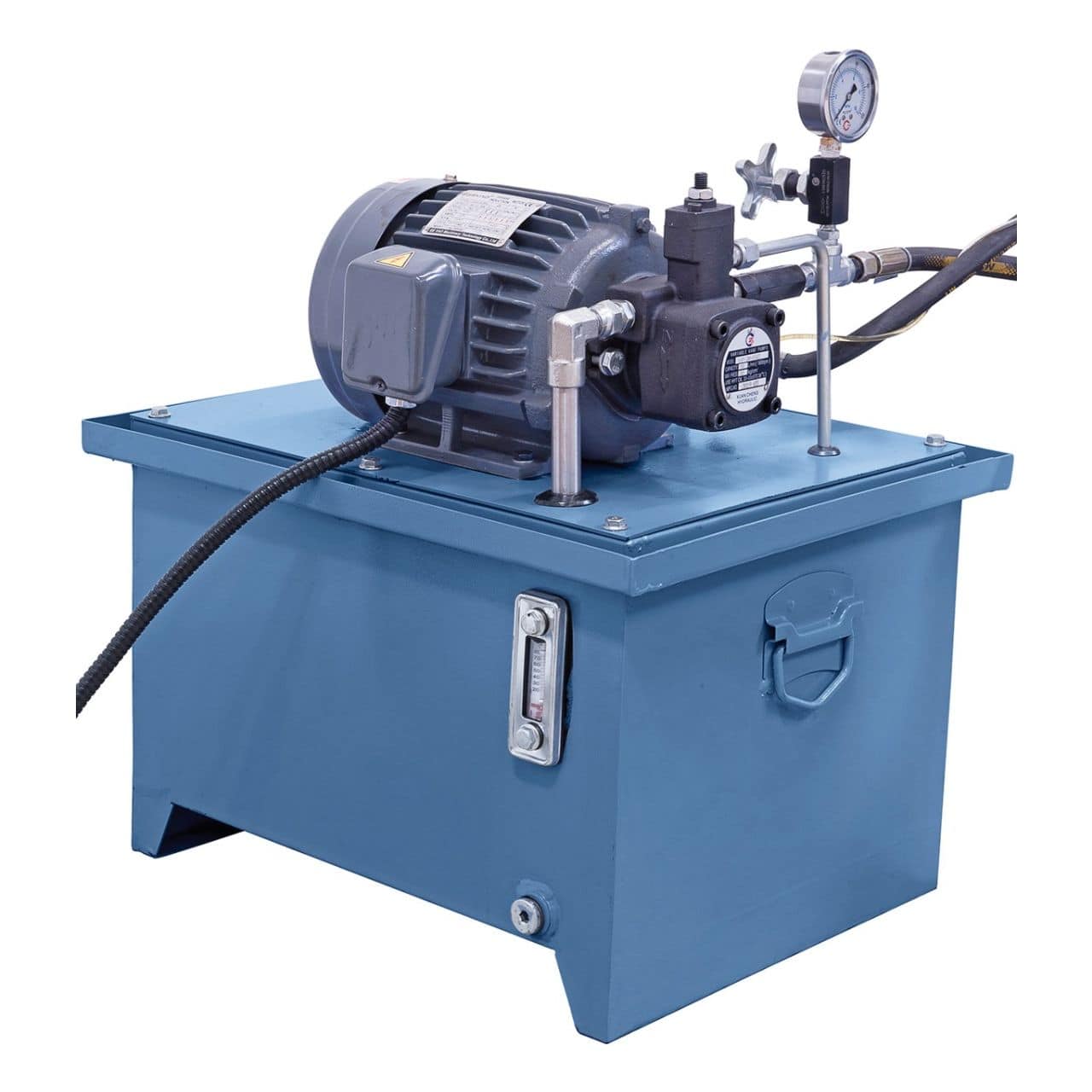

Hydrauliksystem der neuesten Generation für leichtgängiges Gleiten
Digitale Touch-Steuerung und elektronisches Handrad für präzise Bedienung
Inklusive Magnetplatte (300 x 600 mm) und Schleifscheibe (Ø 300 mm)
Robuste Konstruktion mit einem Gewicht von 1400 kg für maximale Stabilität

---

---

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Technische Daten Techniken

Angeben	Wert
Marke	Bernardo
Modell	FSM 3060 AHD
Tischabmessungen	300 x 700 mm
Magnetplatte	300 x 600 mm
Max. Längshub.	640 mm
Max. Querverfahrweg.	320 mm
Max. Spindel-Tisch-Abstand	520 mm
Max. Werkstückgewicht (mit Platte)	200 kg
Schleifscheibe	Ø 300 x 30 x 75 mm
Hydraulische Tischgeschwindigkeit	2 – 18 m/min
Automatische Querverstellung	0,5 – 10 mm/Hub
Schnellvorschub Quer	990 mm/min
Automatischer Vertikalvorschub	0,01 / 0,1 mm
Schnellvorschub Vertikalvorschub	360 mm/min

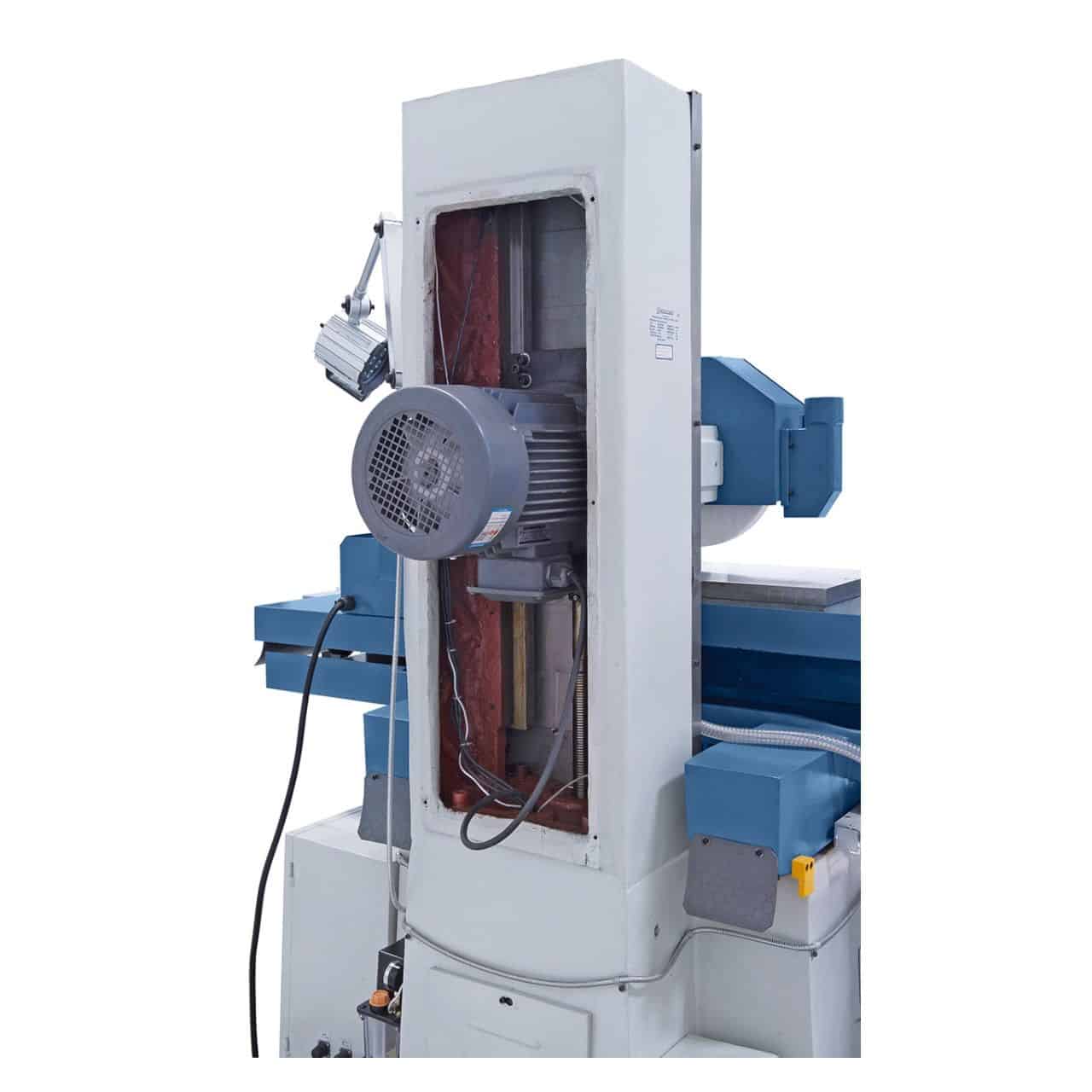

Leistung des Schleifscheibenmotors	4,0 kW
Spindeldrehzahl	1440 U/min
Leistung der Hydraulikpumpe	1,5 kW
Leistung des Vertikalvorschubs	0,75 kW
Maschinenabmessungen (B x T x H)	2000 x 1650 x 1850 mm
Gewicht	ca. 1400 kg

Standardausstattung

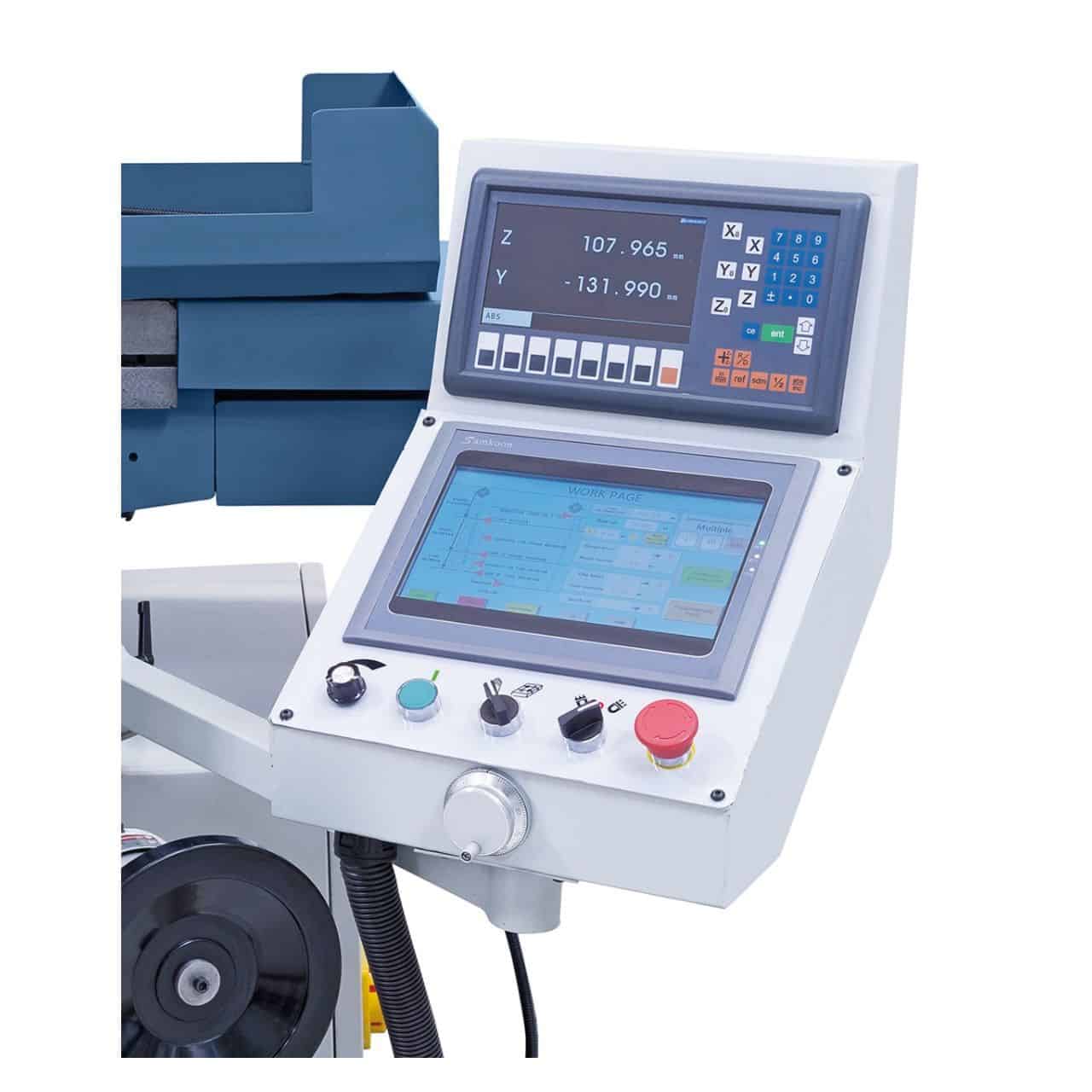

ES-12 H 2-Achsen-Digitalanzeige mit LCD-Display
Touchscreen-Steuerung
Elektronisches Handrad
Magnetplatte 300 x 600 mm

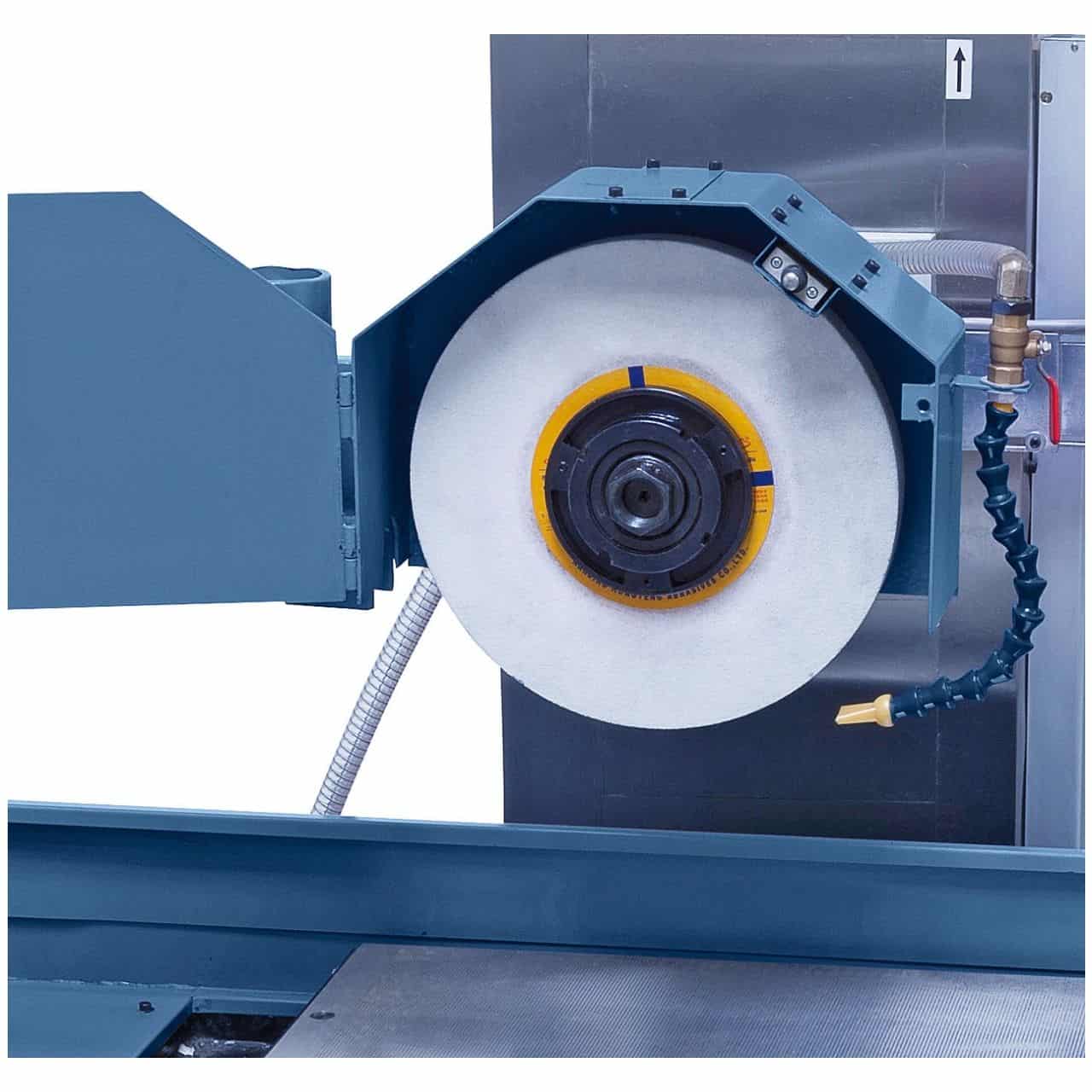

Schleifscheibe 300 mm Durchmesser mit Flansch
Auswuchtvorrichtung (Träger + Welle)
Schutzabdeckungen
Entmagnetisierungsvorrichtung

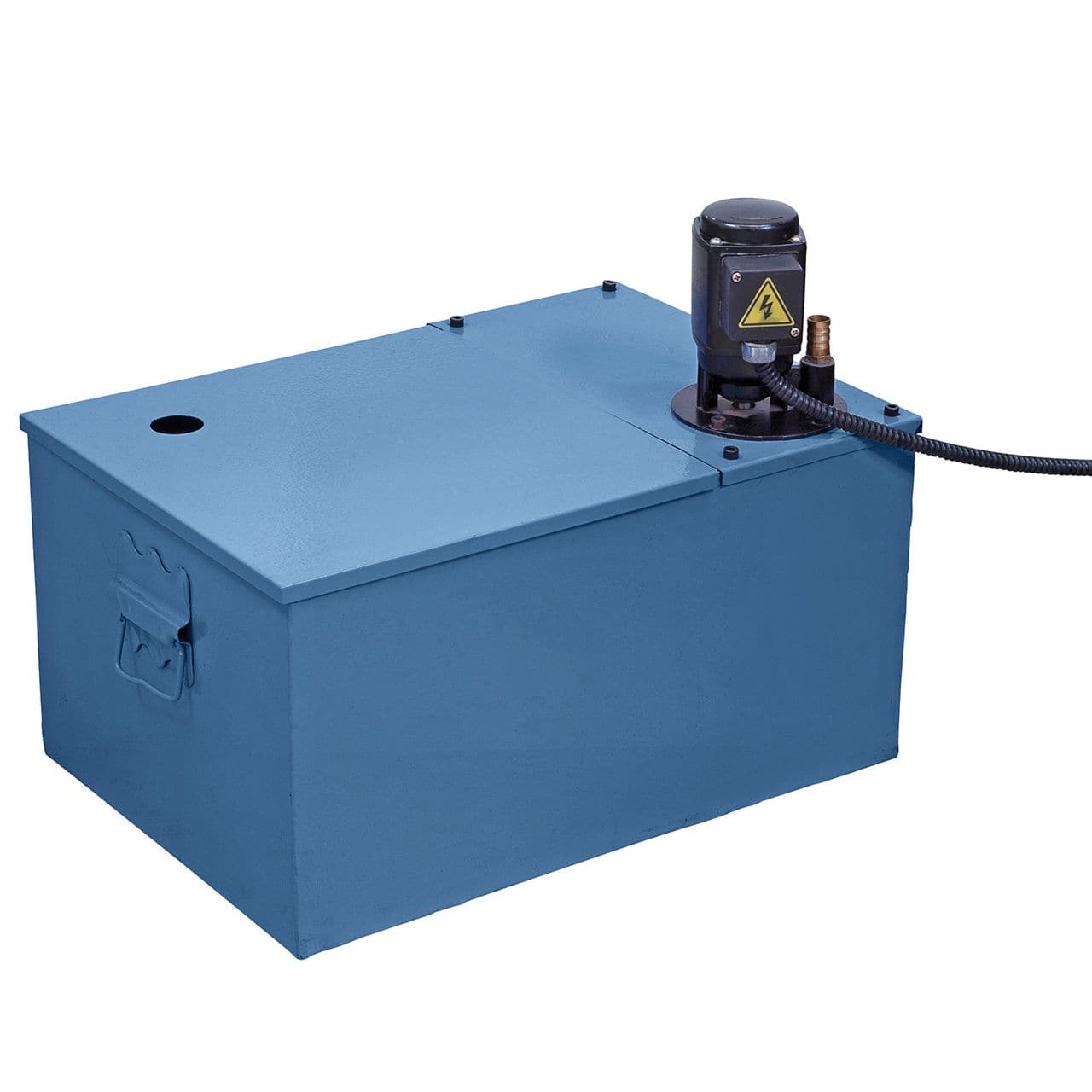

Kühlsystem
Diamant-Abrichtspitze
Maschinenfüße

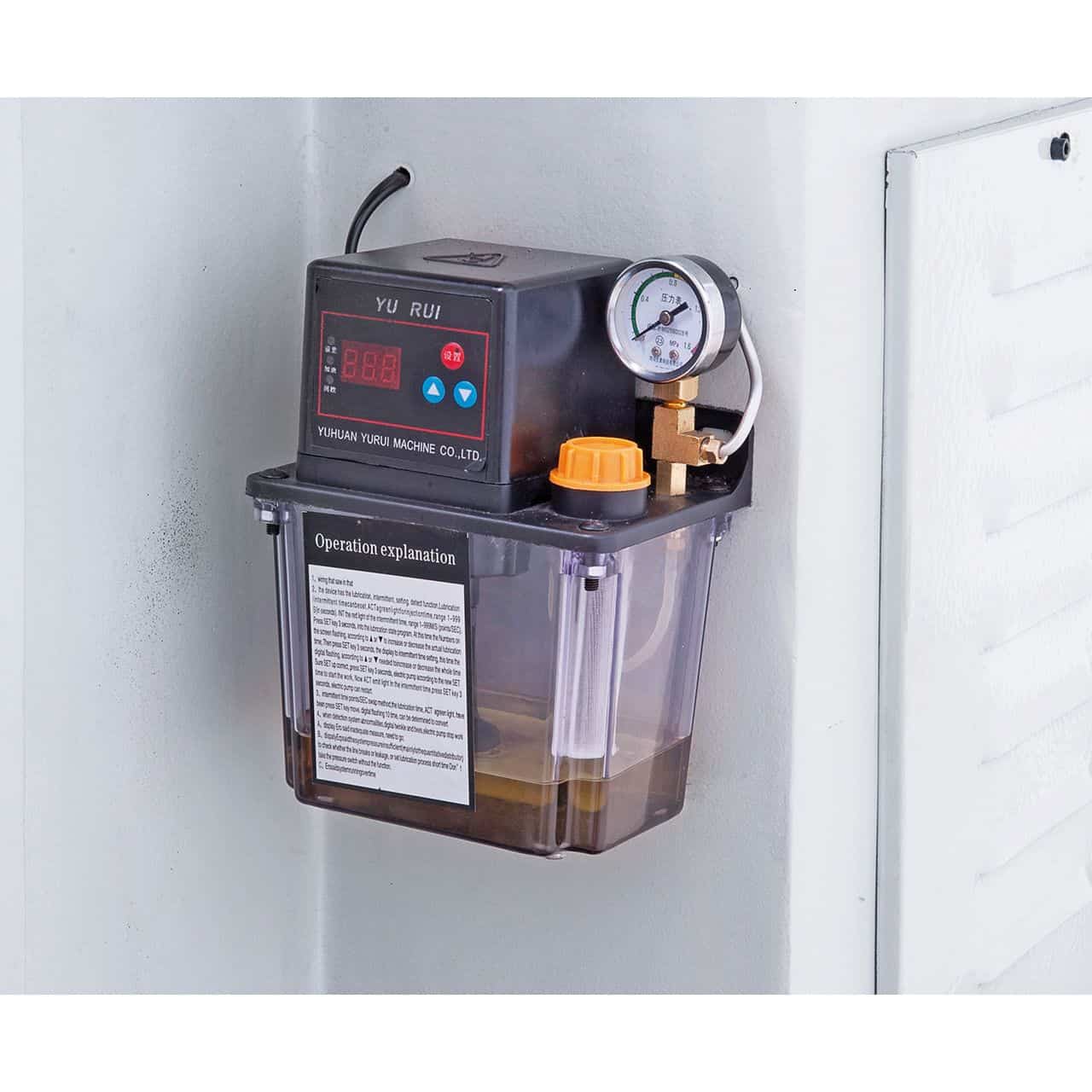

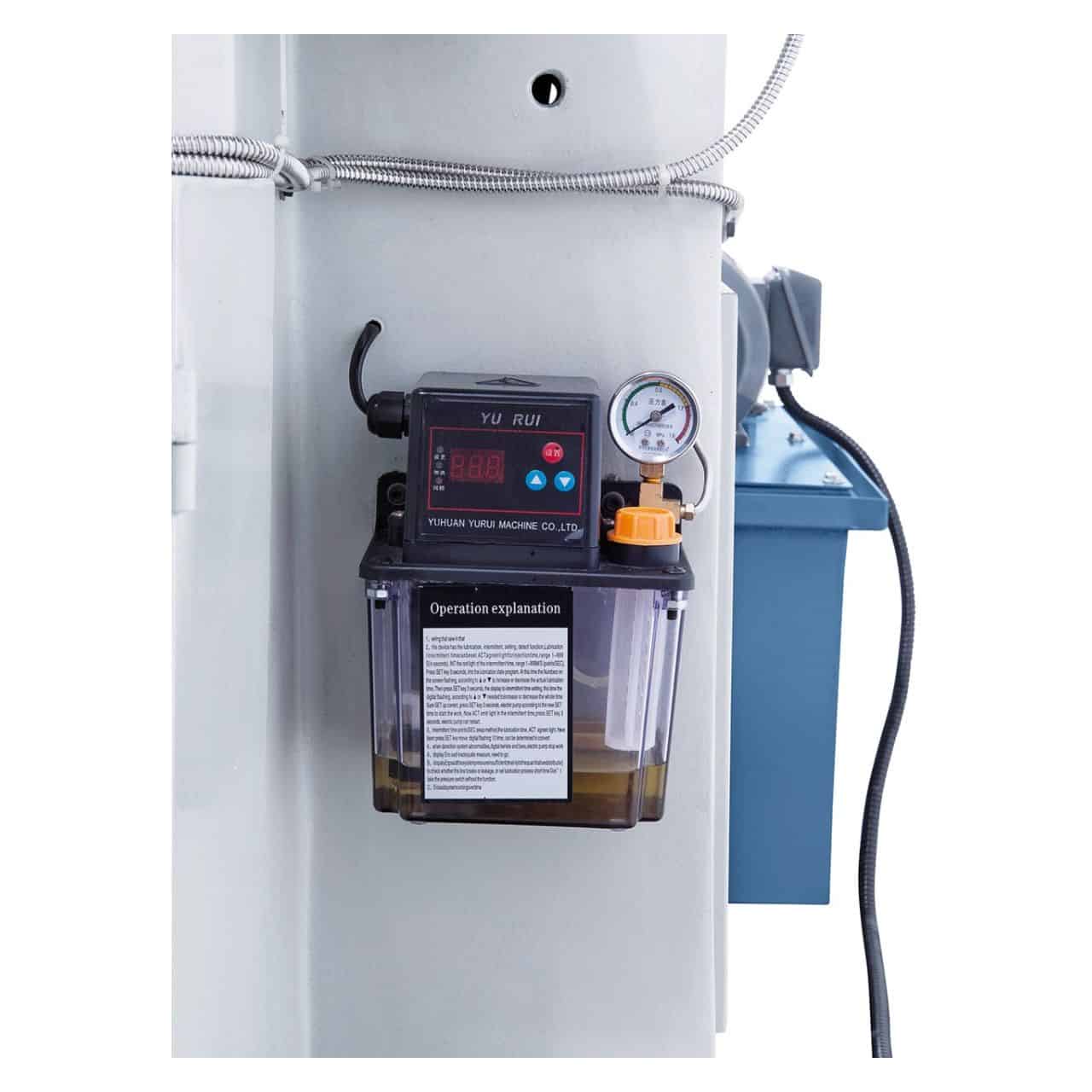

Zentralschmierung
Werkzeugsatz

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo FSM 3 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ bei der Bernardo FSM 3 Flachschleifmaschine?

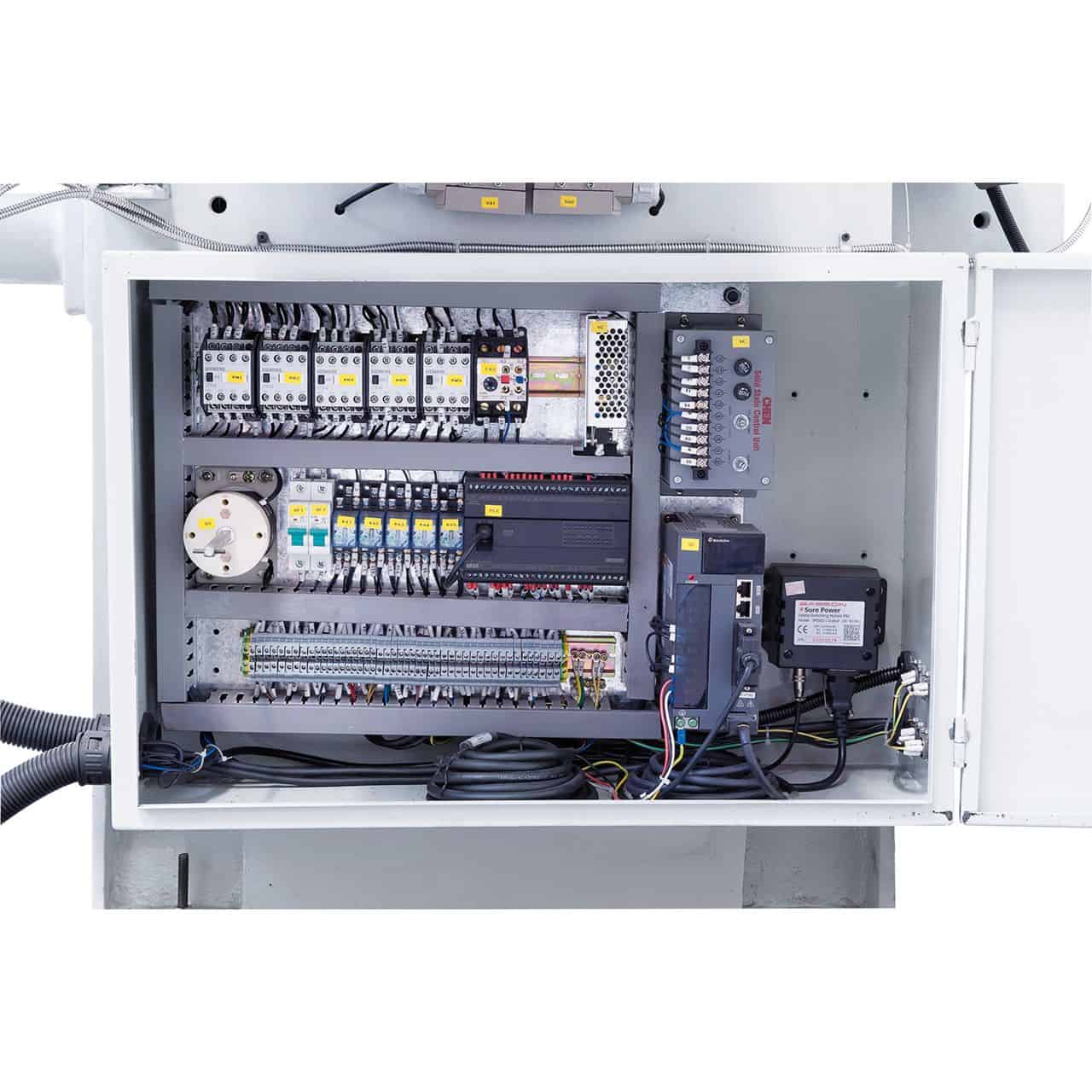

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschub) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Teile.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korundscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliziumkarbidscheibe (SiC) C46K–C60K. Aluminium: Siliziumkarbidscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo FSM 3 Flachschleifmaschine ein integriertes Kühlsystem?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
