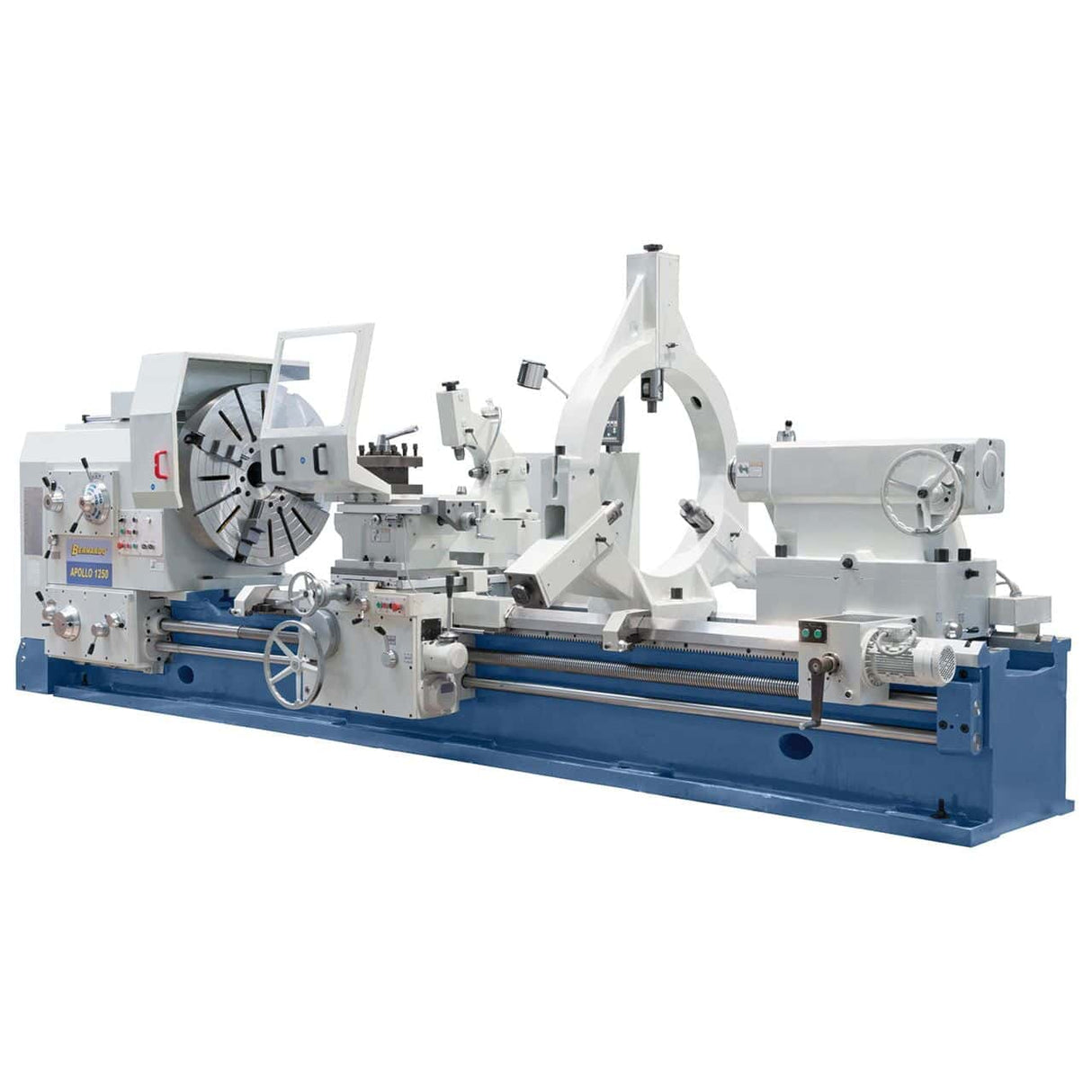

Tornio parallelo Bernardo APOLLO 1000 × 5000 – Ø 1.000 mm, visualizzatore 3 assi
Tornio parallelo Bernardo APOLLO 1000 × 5000 – Ø 1.000 mm, visualizzatore 3 assi ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Consegna e Spedizione
Consegna e Spedizione
Add some general information about your delivery and shipping policies.
Tornio parallelo Bernardo APOLLO 1000 × 5000 – Ø 1.000 mm, visualiz...
-
Descrizione
-
Sicurezza del prodotto
-
Recensioni
Descrizione

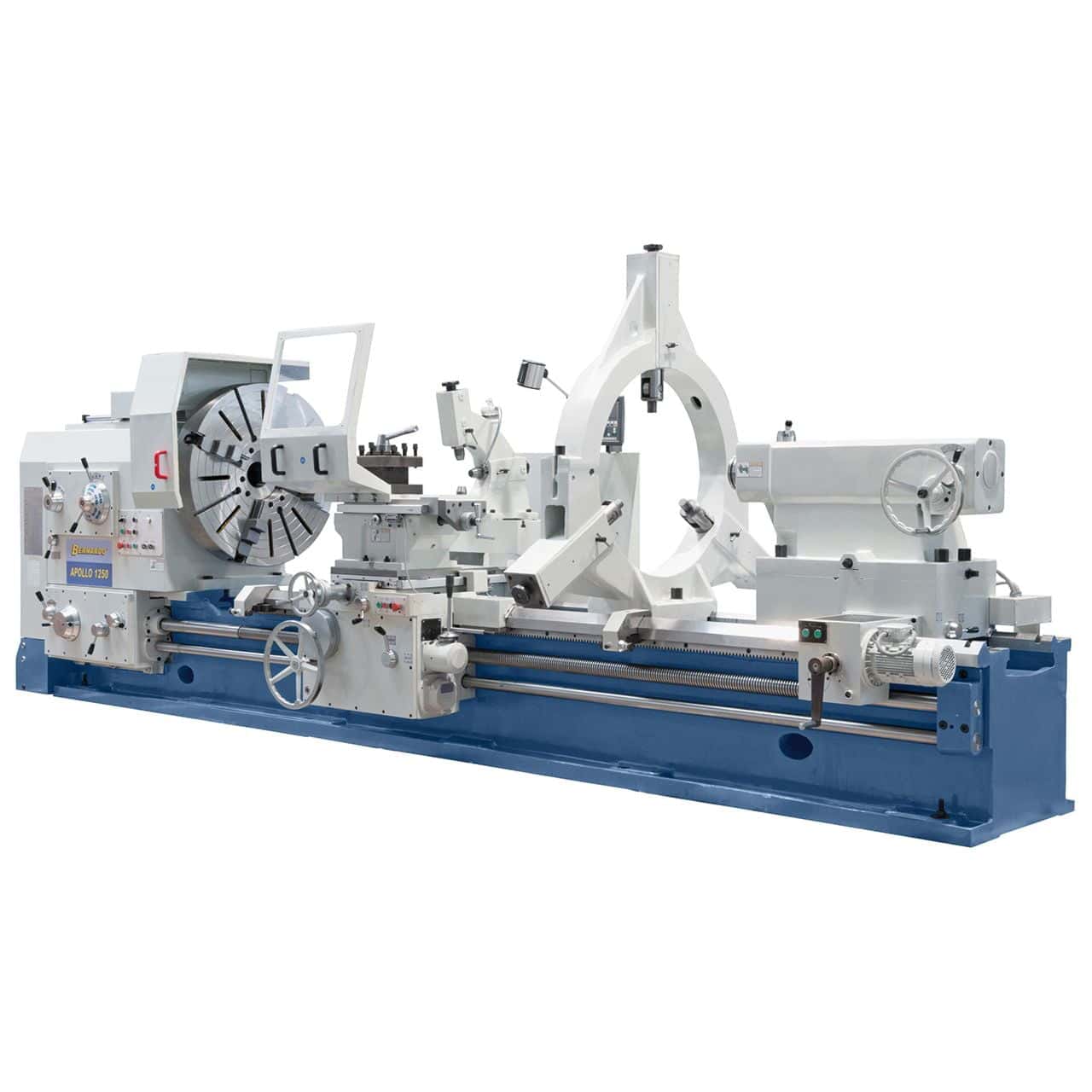

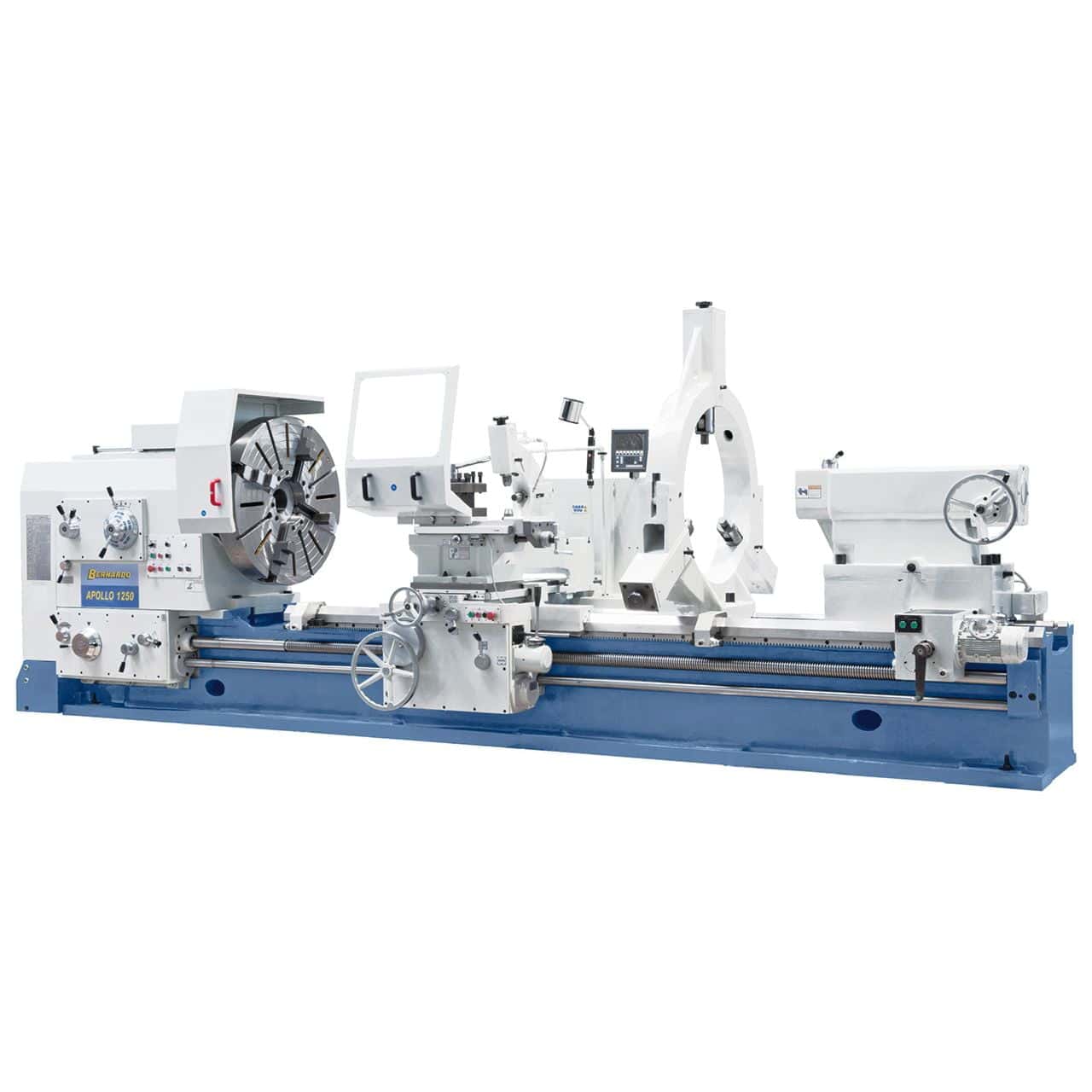

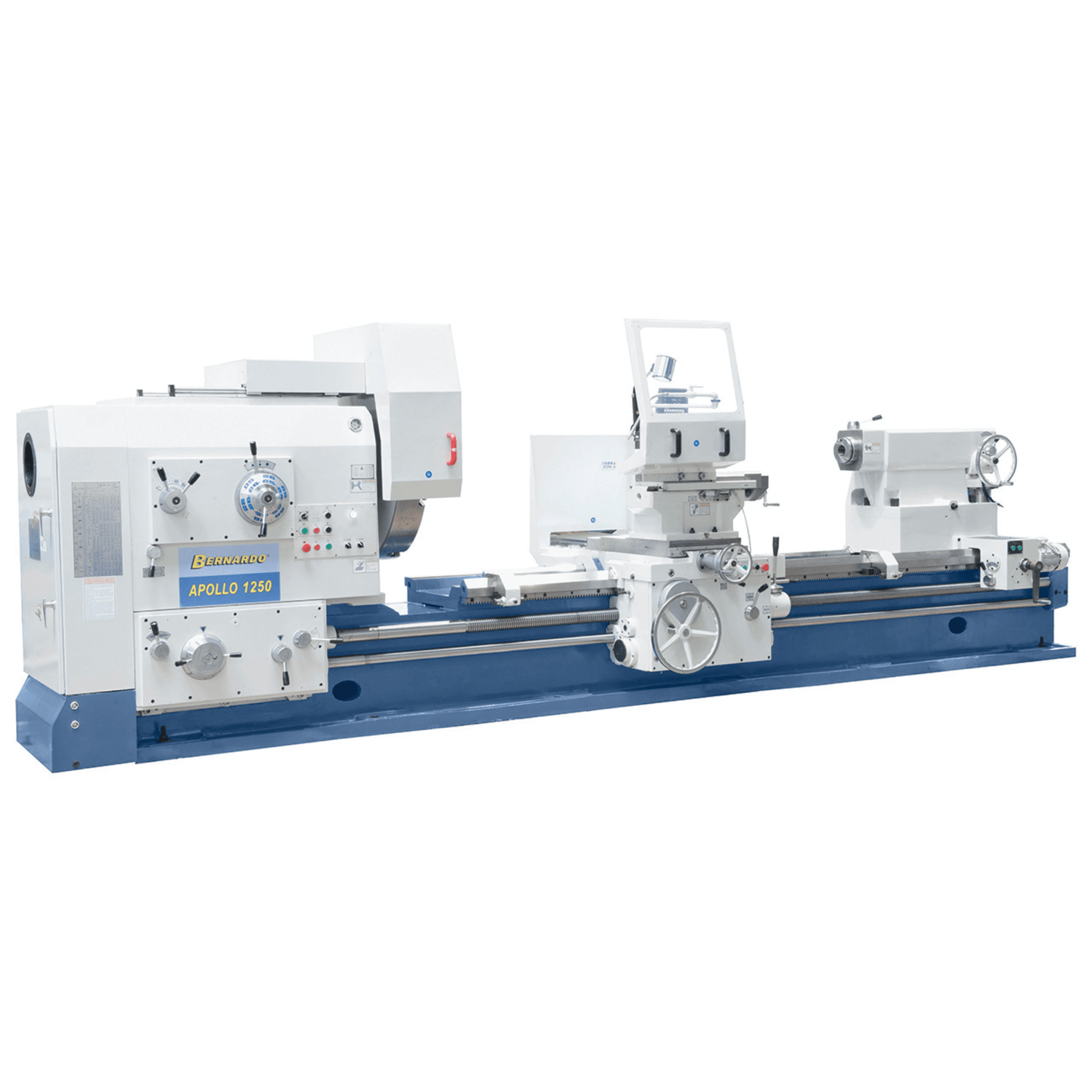

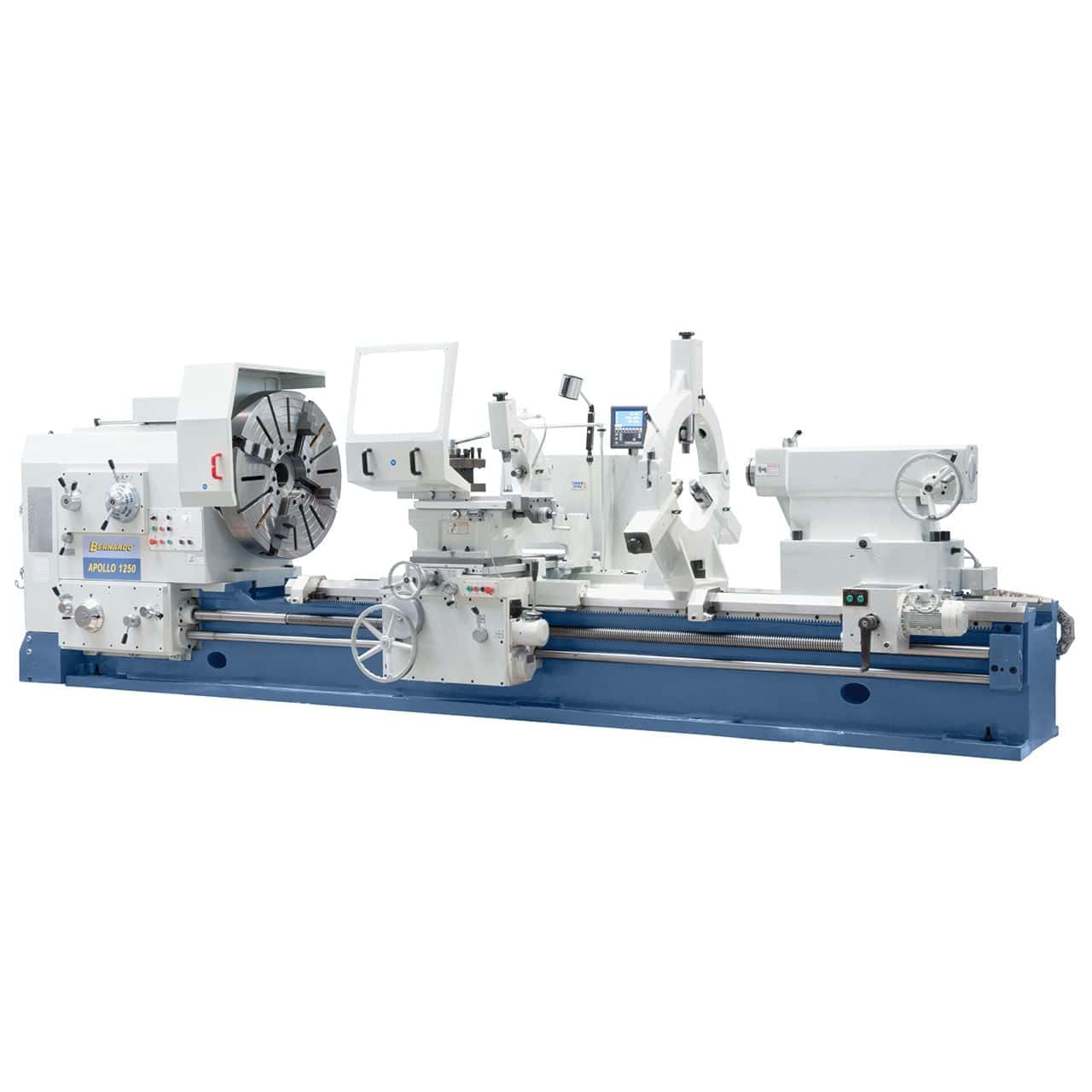

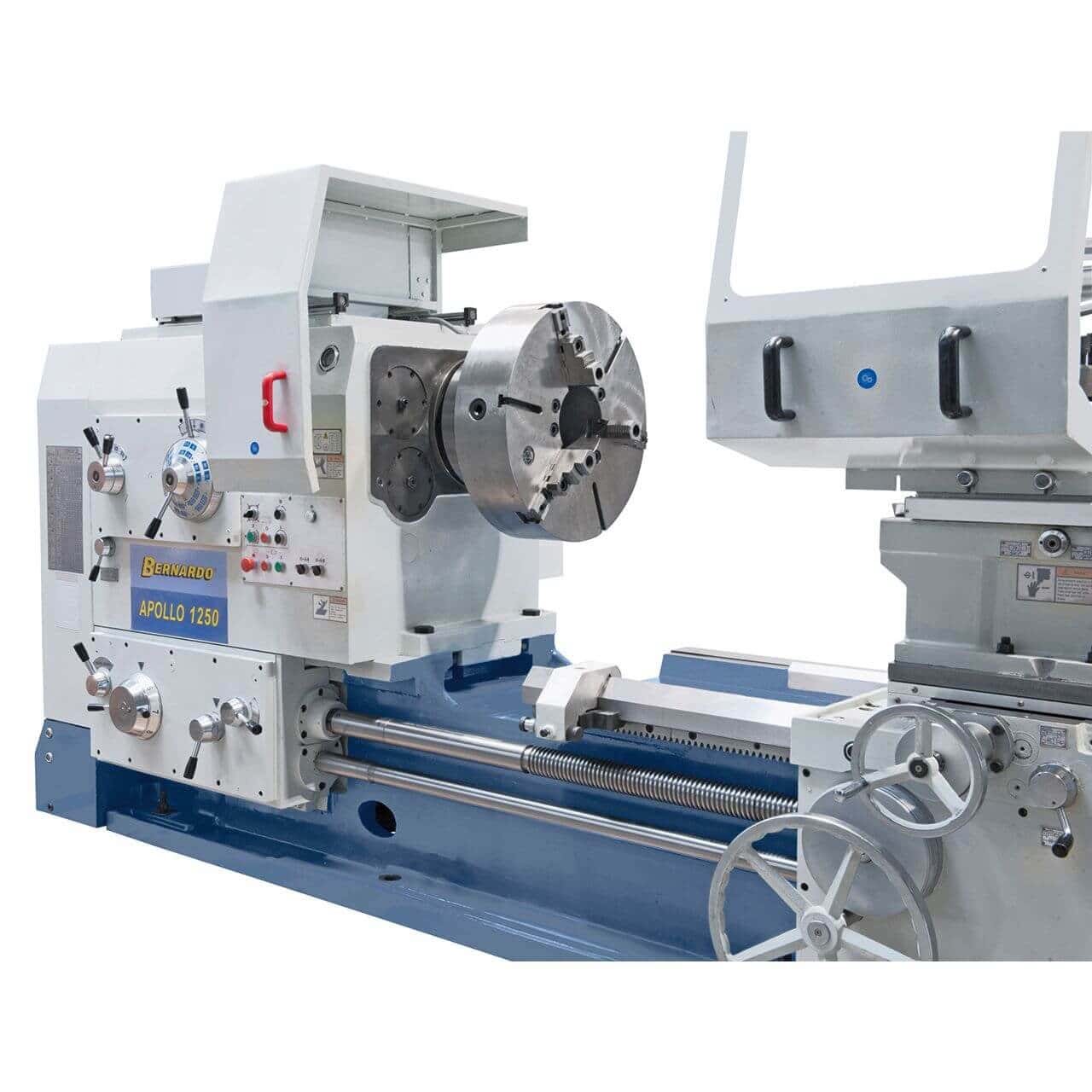

Il tornio a banco Bernardo APOLLO 1000 × 5000 torna diametri fino a Ø 1.000 mm sul banco (Ø 650 mm sopra il carrello), distanza tra le punte 5000 mm, foro mandrino 130 mm, attacco ISO A2-15, 24 velocità avanti (3,15–315 rpm) + 12 indietro, avanzamenti X/Z da 0,064–12 / 0,032–6 mm/giro, visualizzatore digitale a 3 assi di serie. Prodotto in Austria, distribuito in Italia da Krollit come distributore ufficiale Bernardo dal 2007.
- Distanza tra le punte: 5000 mm
- Diametro tornibile sul banco: Ø 1.000 mm
- Diametro tornibile sopra il carrello: Ø 650 mm
- Foro mandrino: 130 mm
- Attacco mandrino: ISO A2-15
- Velocità mandrino: (24) 3,15–315 rpm / (12) 5–400 rpm
- Peso massimo pezzo: 6.000 kg
- Corsa asse Z: 4800 mm
- Visualizzatore digitale: 3 assi di serie
Chi usa l'APOLLO 1000 × 5000 e per cosa
Il Bernardo APOLLO 1000 × 5000 è un tornio parallelo da officina per la lavorazione di pezzi di grandi dimensioni: con Ø 1.000 mm sul banco e distanza tra le punte di 5000 mm, copre alberi, rulli, flange e componenti strutturali che non entrano in torni standard da 500–600 mm. Il foro mandrino da 130 mm permette di far passare barre di grande sezione. Il visualizzatore digitale a 3 assi incluso di serie azzera i tempi di lettura e miglioramento della ripetibilità delle quote. La gamma di velocità da 3,15 a 400 rpm copre dalla tornitura pesante con utensili grandi alla finitura di precisione. Nei laboratori dei clienti Krollit è impiegato da officine di riparazione industriale, costruttori di attrezzature e centri di lavorazione per grandi componenti.
Per chi è il Bernardo APOLLO 1000 × 5000
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Hobbista | Non indicato | Tornio industriale di grandi dimensioni non adatto a uso hobby. |
| Officina meccanica professionale | Ideale | Ø 1.000 mm, 5000 mm tra le punte, peso pezzo fino a 6.000 kg: per la lavorazione di componenti di grandi dimensioni che i torni standard non possono trattare. |
| Produzione industriale | Ideale | Visualizzatore digitale 3 assi, 24 velocità, gamma filettature completa: il tornio per officine di riparazione e produzione su grandi componenti. |
Non indicato per: pezzi oltre Ø 1.000 mm; uso hobby; officine senza esperienza di tornitura su grandi macchine.
Capacità di lavoro
| Specifica | Valore |
|---|---|
| Distanza tra le punte | 5000 mm |
| Diametro tornibile sul banco | Ø 1.000 mm |
| Diametro tornibile sopra il carrello | Ø 650 mm |
| Larghezza bancale | 755 mm |
| Peso massimo pezzo | 6.000 kg |

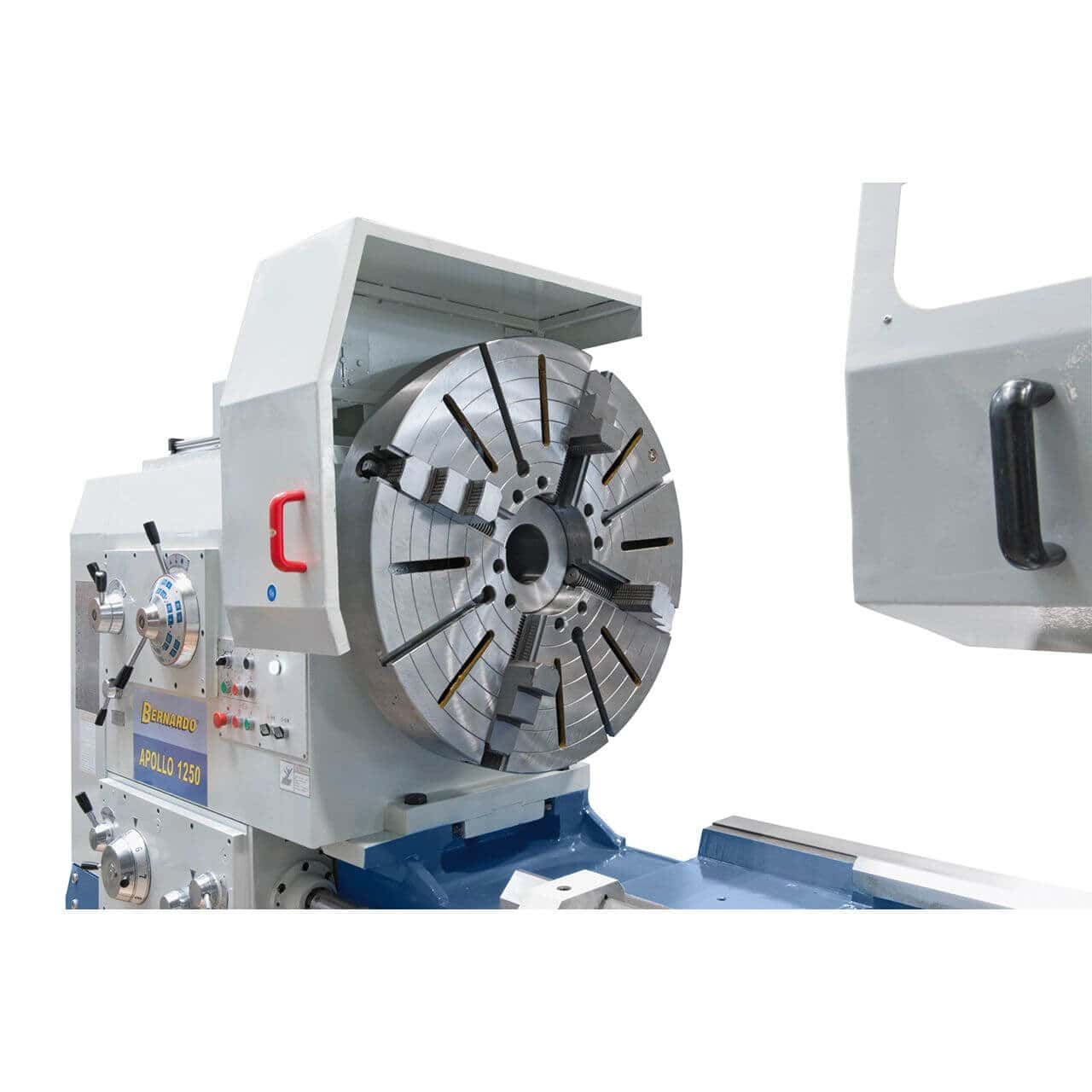

Mandrino e velocità
| Specifica | Valore |
|---|---|
| Foro mandrino | 130 mm |
| Attacco mandrino | ISO A2-15 |
| Inclinazione slitta superiore | ±180° |
| Velocità mandrino (avanti) | (24) 3,15–315 rpm |
| Velocità mandrino (indietro) | (12) 5–400 rpm |
Avanzamenti e filettature
| Specifica | Valore |
|---|---|
| Corsa asse X | 510 mm |
| Corsa asse Z | 4800 mm |
| Corsa asse Z1 | 300 mm |
| Avanzamenti X / Z / Z1 | 0,064–12 / 0,032–6 / 0,016–3 mm/giro |
| Avanzamenti rapidi X / Z | 1.870 / 3.740 mm/min |
| Filettature metriche | (45) 1–120 mm |
| Filettature diametrali | (42) 30–1/4 DP |
| Filettature modulo | (46) 0,5–60 mm |
| Filettature Whitworth | (48) 0,5–60 GPZ |
Conformità e sicurezza
| Specifica | Valore |
|---|---|
| Marcatura | CE |
| Direttiva | Macchine 2006/42/CE |
Logistica
Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Macchina di grandi dimensioni e peso elevato: coordinare con Krollit le attrezzature di scarico e la fondazione prima della consegna. Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.
Domande frequenti

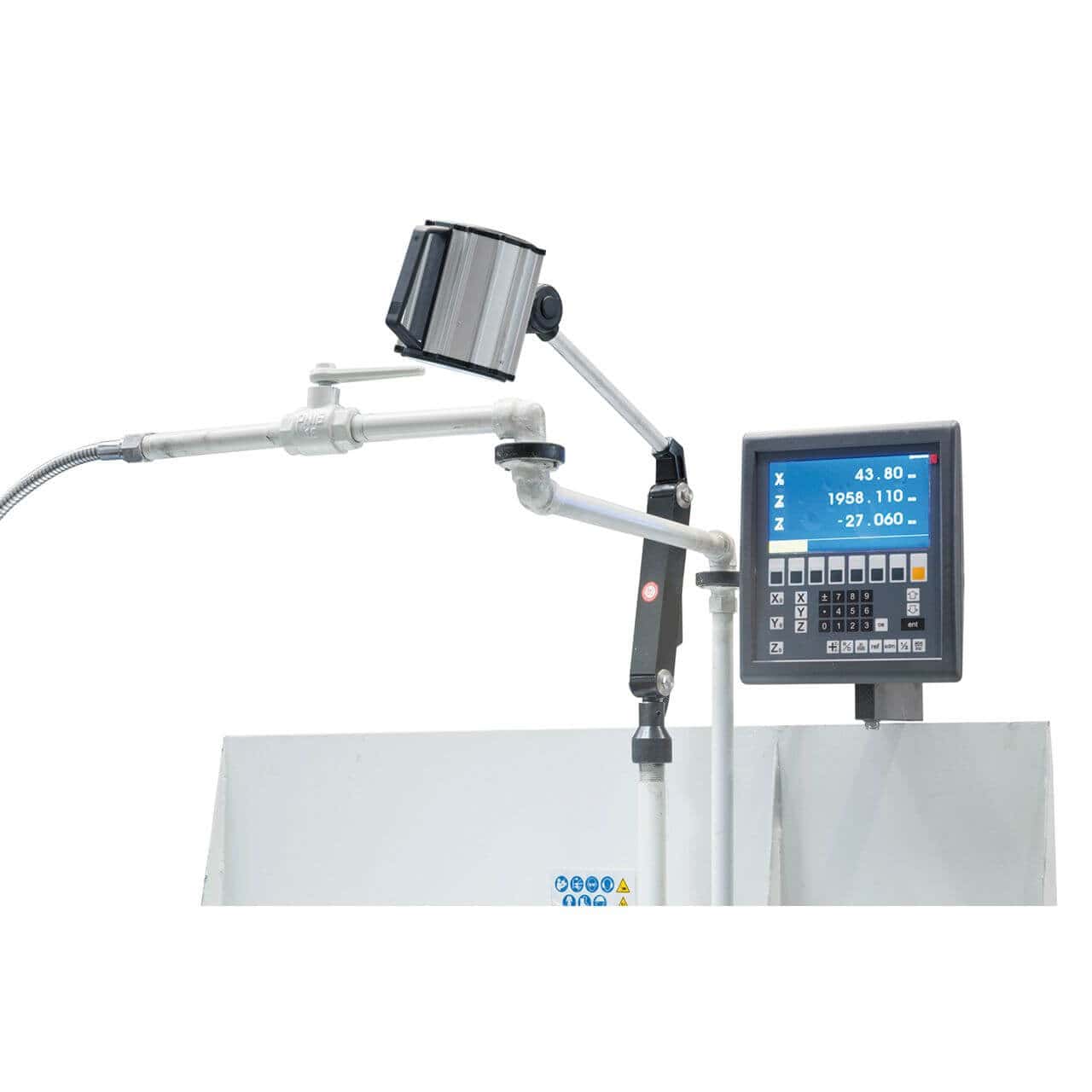

Cosa include il visualizzatore digitale a 3 assi di serie?
Il visualizzatore digitale misura e visualizza le posizioni degli assi X (trasversale), Z (longitudinale) e Z1 (slitta superiore) in tempo reale con risoluzione di 0,001 mm. Permette di azzerare la posizione in qualsiasi punto di riferimento e di leggere direttamente la quota da raggiungere senza calcoli manuali. Riduce gli errori di lettura e i tempi di setup significativamente rispetto ai noni tradizionali.
Qual è la differenza tra APOLLO 1000 × 1500, × 3000 e × 5000?
I tre modelli hanno le stesse specifiche di Ø (1.000 mm), mandrino (ISO A2-15, foro 130 mm), velocità e avanzamenti. Differiscono solo per la distanza tra le punte (1.500, 3.000, 5.000 mm) e di conseguenza per la corsa asse Z (1.300, 2.800, 4.800 mm). La scelta dipende dalla lunghezza massima dei pezzi da tornire.
Il foro mandrino da 130 mm permette barre di che diametro?
Il foro mandrino da 130 mm permette di far passare barre fino a circa Ø 125–127 mm (con tolleranza di gioco). Per barre di grande sezione questa caratteristica è essenziale per lavorare pezzi lunghi senza doverli tagliare preventivamente.
Assistenza e ricambi disponibili in italiano?
Assistenza clienti in italiano disponibile. Ricambi originali Bernardo con spedizione 3–5 giorni lavorativi.
Che fondazione richiede un tornio di queste dimensioni?
Un tornio con peso pezzo fino a 6.000 kg e banco da 5000 mm richiede una fondazione in calcestruzzo armato progettata da tecnico strutturista per il sito specifico. Coordinare con Krollit per le specifiche di peso macchina e le indicazioni di ancoraggio prima dell'ordine.
