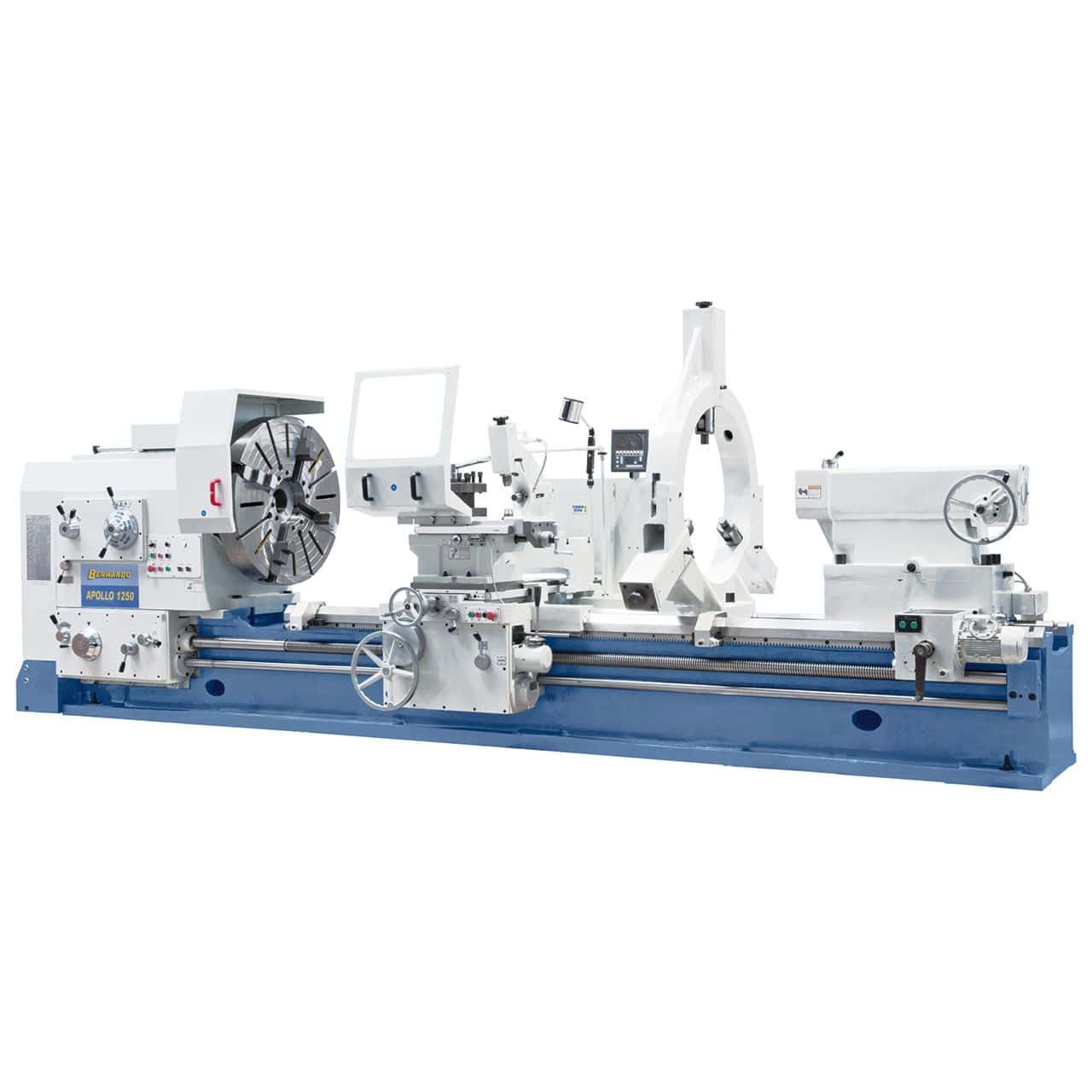

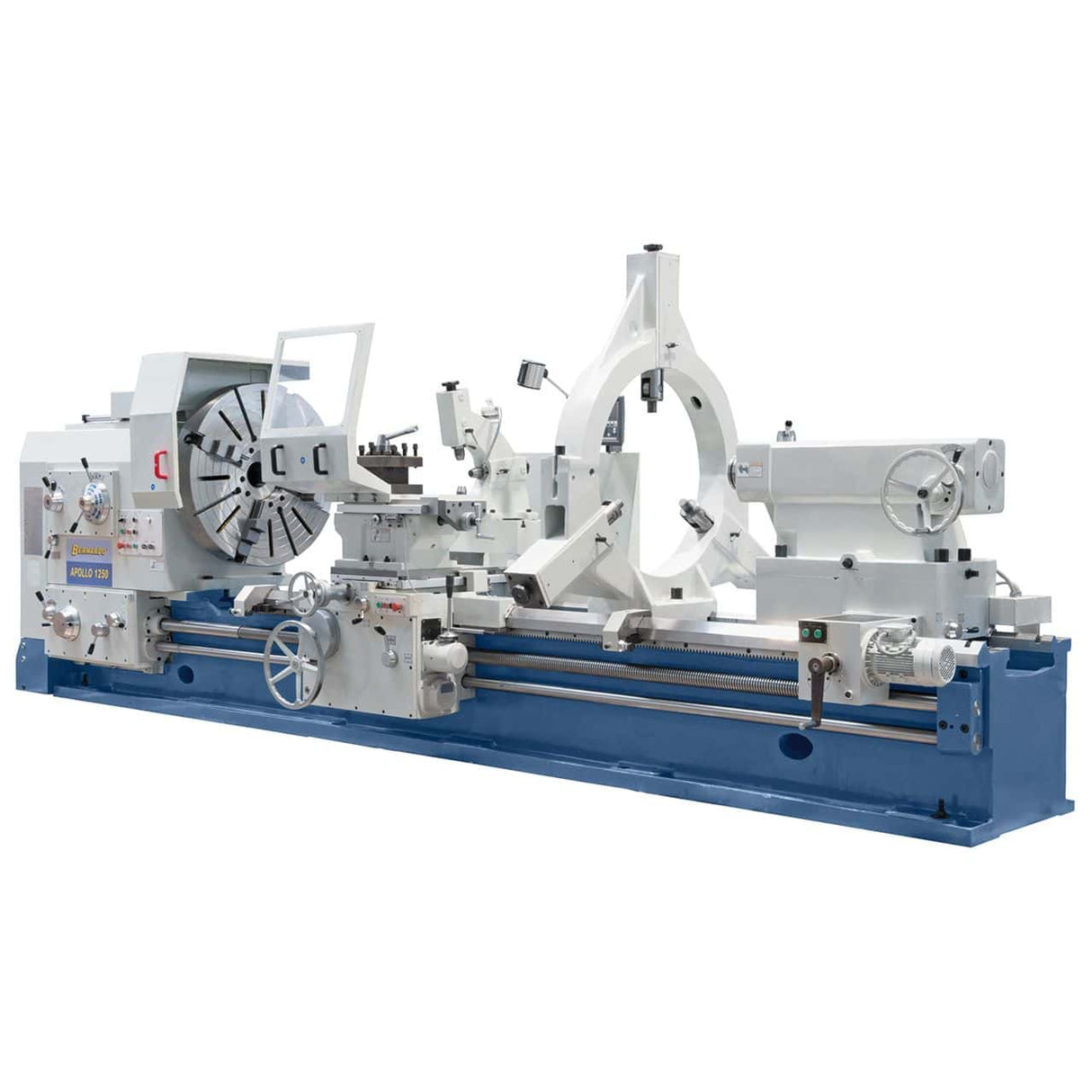

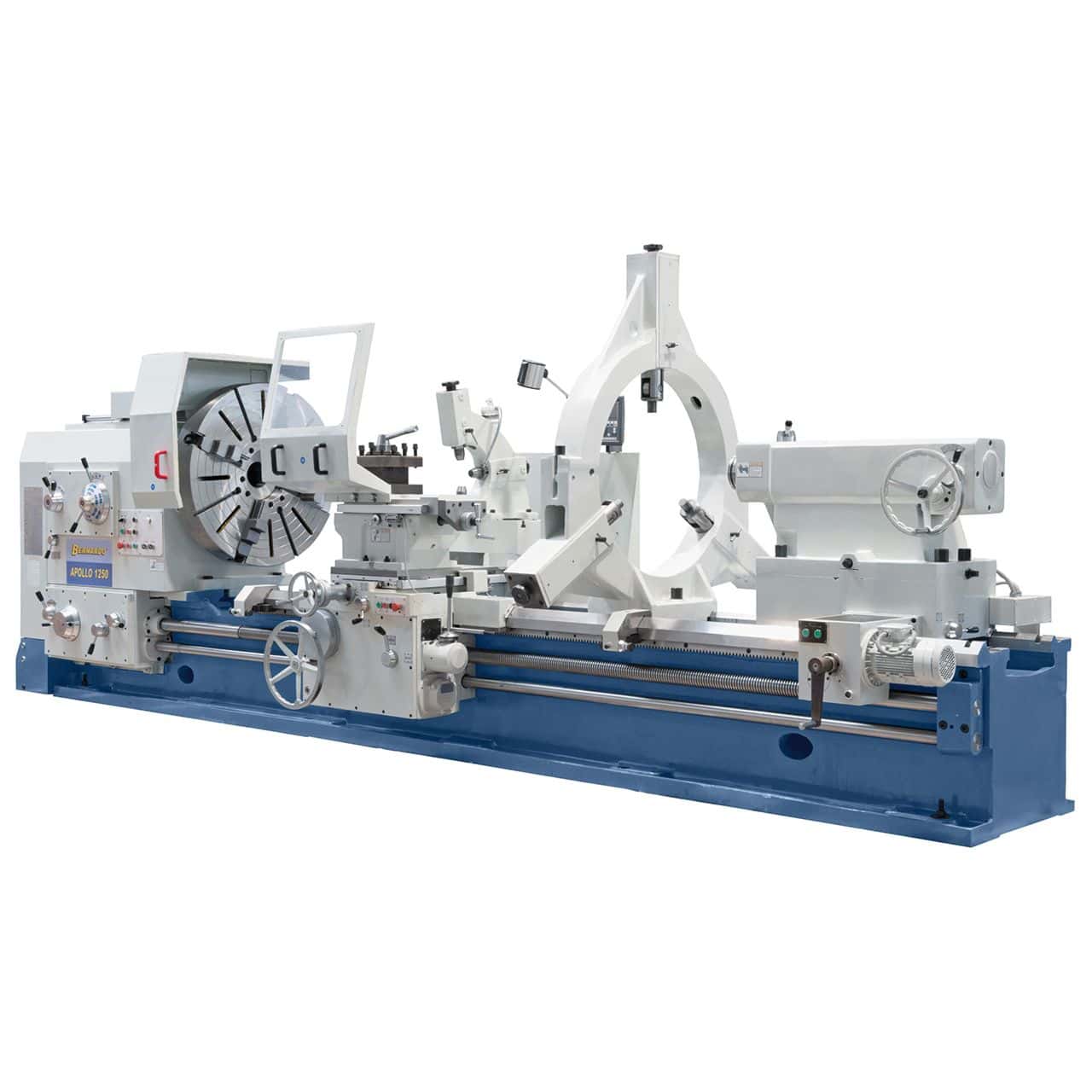

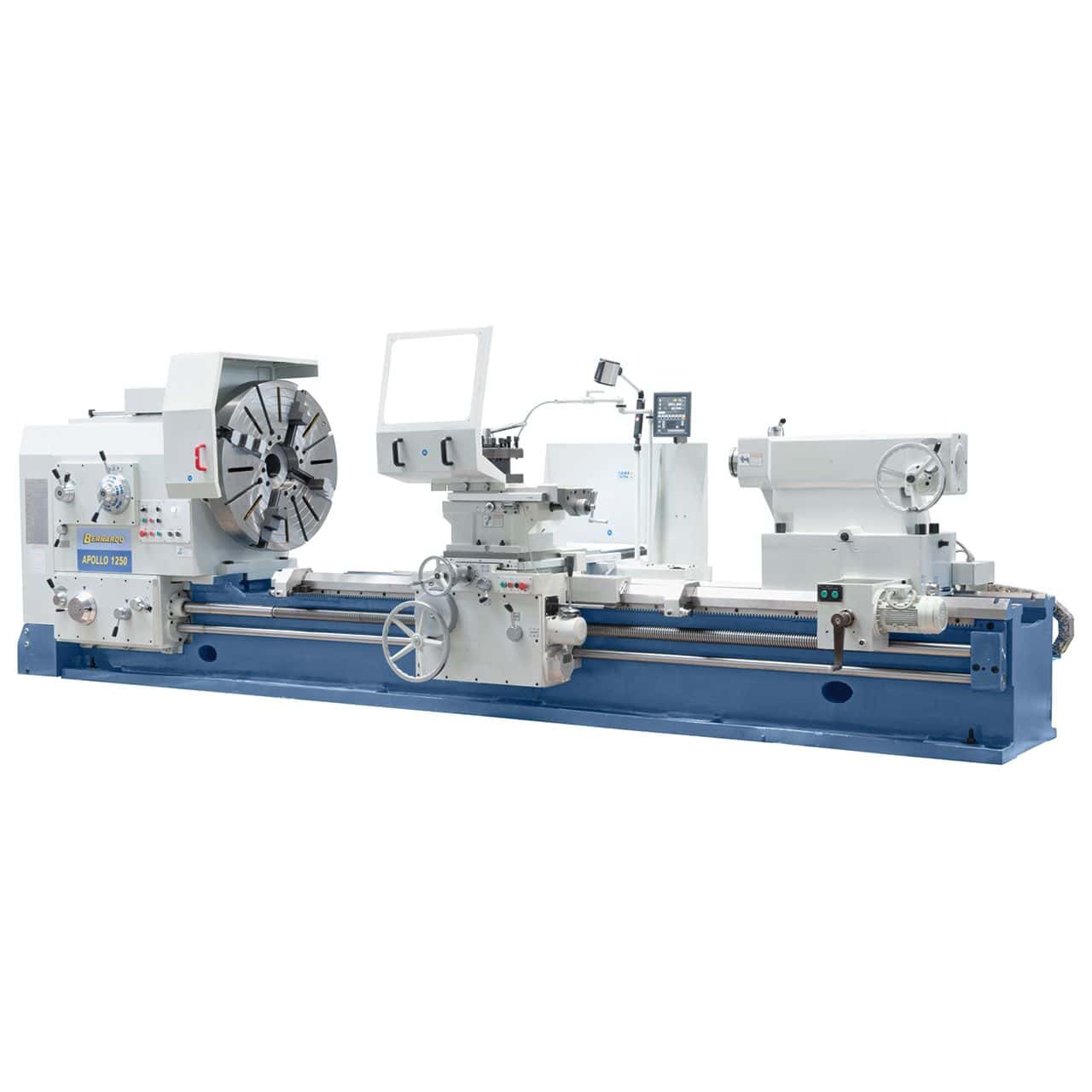

Bernardo Apollo 1250 x 5000 Schwerlast-Paralleldrehmaschine – 5000 mm Spitzenweite, 1250 mm Durchmesser, 22 kW Motor, ISO A2-15, Gewicht 13.350 kg, 3-Achsen-Digitalanzeige inklusive

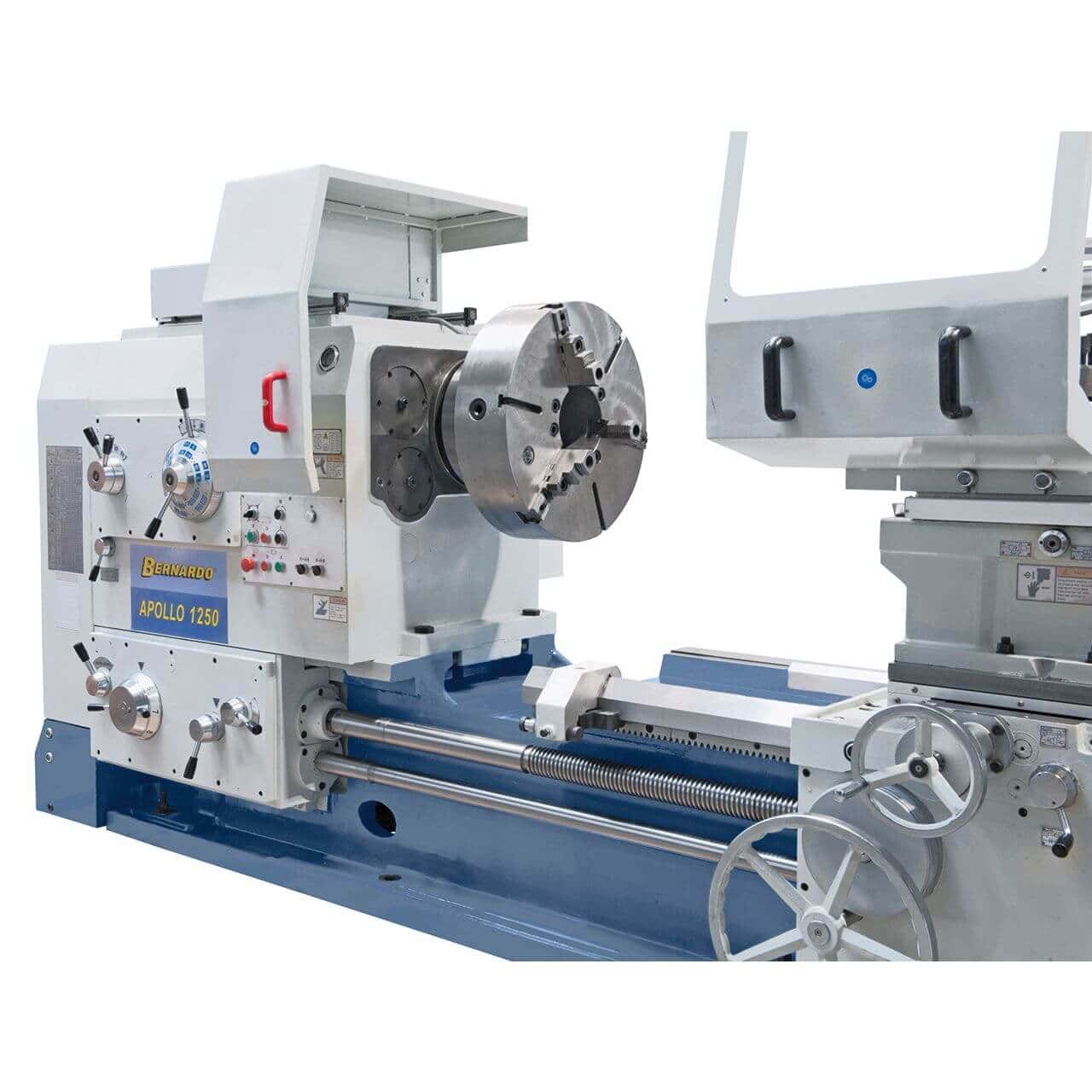

Die Bernardo Apollo 1250 x 5000 ist die kompakte Paralleldrehmaschine der Apollo-Familie. Sie bietet einen Spitzenabstand von 5000 mm, einen Drehdurchmesser über dem Bett von 1250 mm, einen Drehdurchmesser über dem Schlitten von 900 mm, eine Bettbreite von 755 mm, eine ISO A2-15 Spindelaufnahme mit 130 mm Bohrung, Spindeldrehzahlen von (24) 3,15–315 U/min / (12) 5–400 U/min, einen 22 kW 400 V Drehstrommotor, eine 3-Achsen-Digitalanzeige ES-12 V, eine robuste Gusseisenkonstruktion und ein Maschinengewicht von ca. 13.350 kg. Sie eignet sich für die Bereiche Schiffbau, Energiewirtschaft und Schwermaschinenbau. Hergestellt in Österreich, Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.

• Spitzenabstand: 5000 mm
• Drehdurchmesser über Bett: 1250 mm
• Drehdurchmesser über Schlitten: 900 mm
• Bettbreite: 755 mm
• Spindelaufnahme: ISO A2-15 mit 130 mm Bohrung

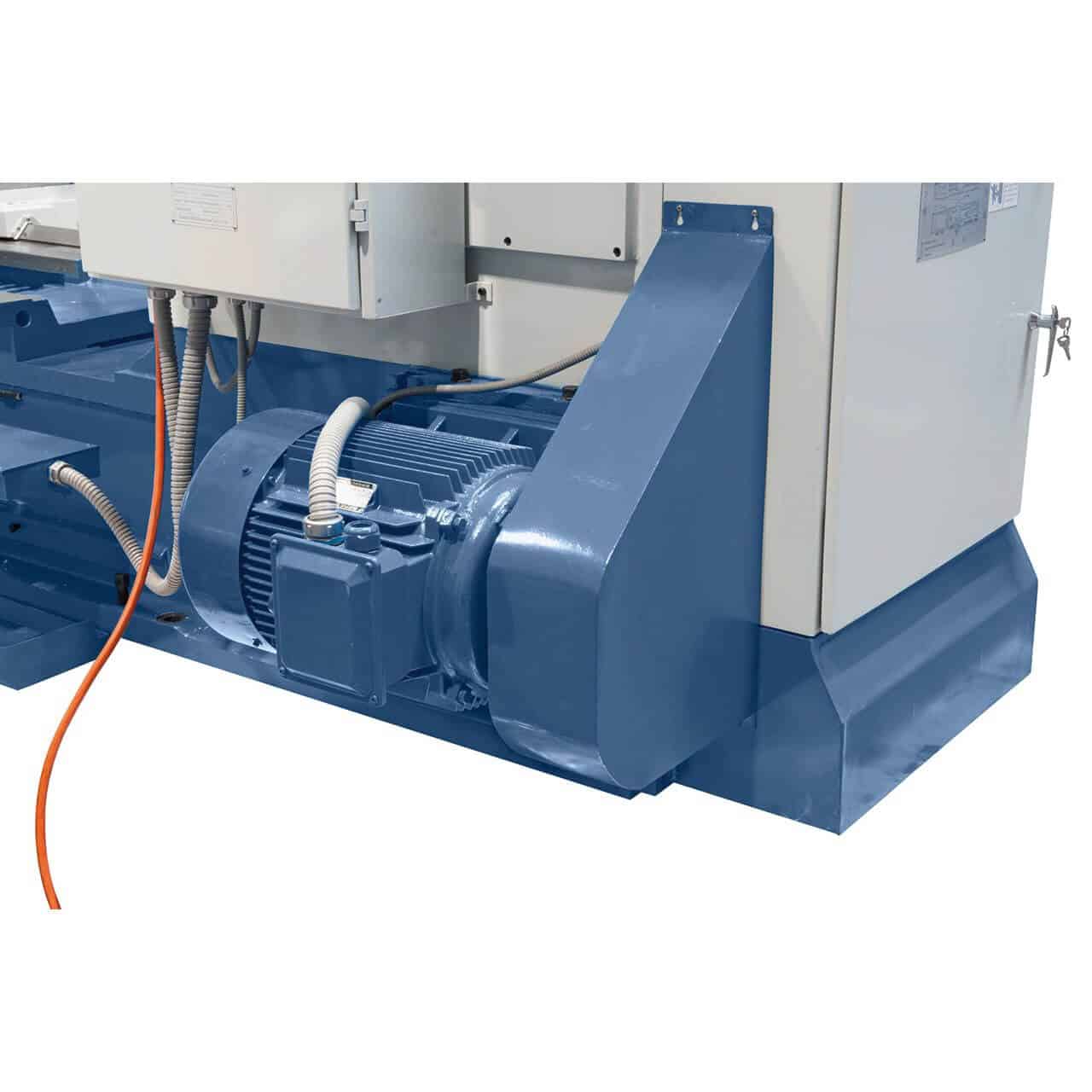

• Motor: 22 kW – 400 V Drehstrom
• Maschinengewicht: ca. 13.350 kg

Wer nutzt die Apollo 1250 x 5000 und wofür?

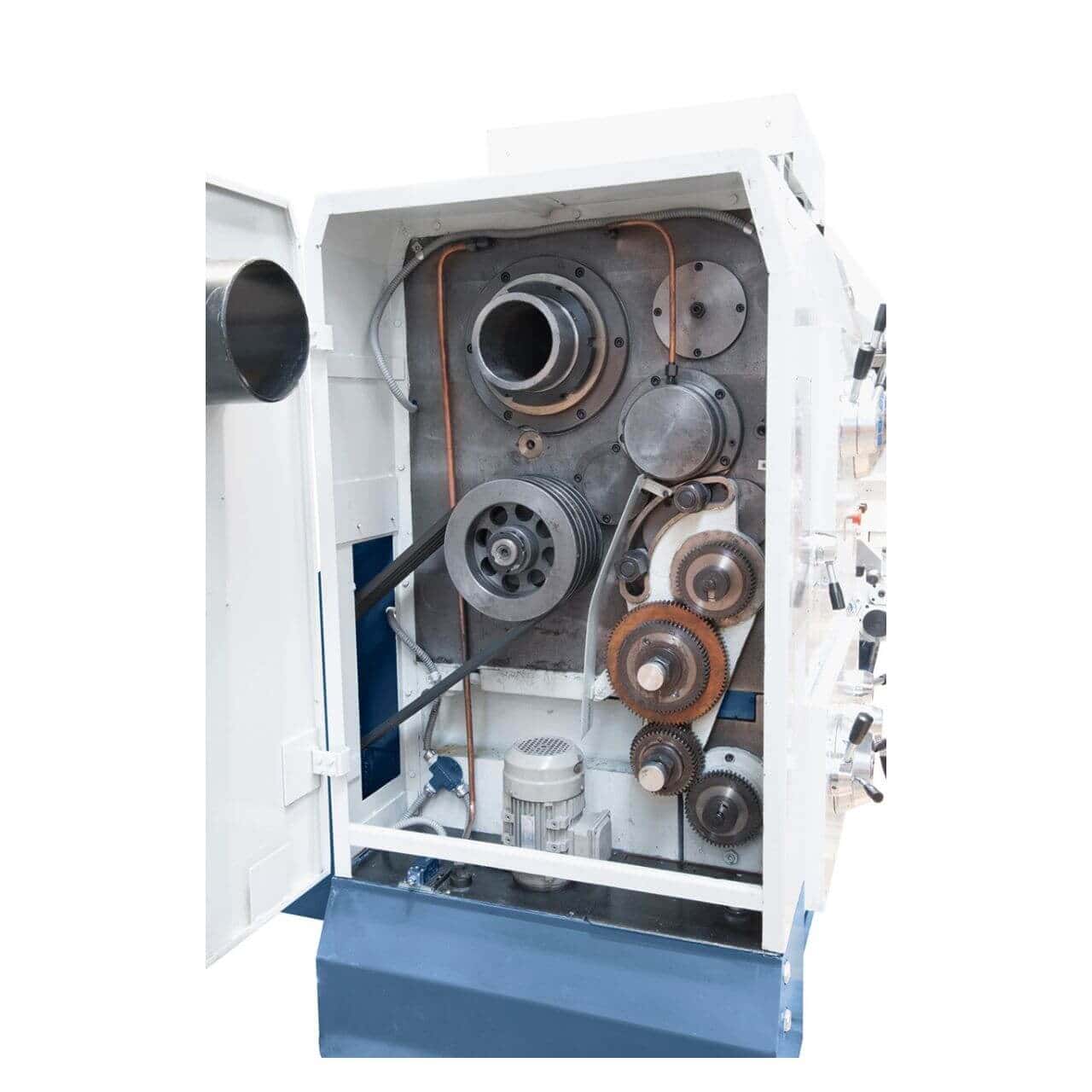

Die Bernardo Apollo 1250 x 5000 ist eine der kompakten Schwerlast-Paralleldrehmaschinen der Apollo-Baureihe. Sie bietet einen Spitzenabstand von 5.000 mm bei einem Durchmesser von 1.250 mm und eignet sich für die Bearbeitung langer Wellen und mittlerer Profile. Das verstärkte, 755 mm breite Bett und die ISO A2-15 Spindelaufnahme definieren den Einsatzbereich: Bearbeitung von Wellen, Profilen und zylindrischen Teilen, wie sie in mittelgroßen bis großen Industriebetrieben üblich sind. Die integrierte 3-Achsen-Digitalanzeige ES-12 V, der Kardanantrieb mit hydraulischer Kupplung und die 36 Drehzahlen von 3,15 bis 400 U/min mit Gangschaltung decken alle Materialien und Geometrien ab. Der sanfte Spindelanlauf mit mechanischer Kupplung reduziert die Belastung der Bauteile beim Anlauf schwerer Werkstücke. In den Kundenwerkstätten von Krollit ist die Apollo 1250 x 5000 die erste Wahl für Industriebetriebe, Werften für die Reparatur und den Wiederaufbau von Achsen und Wellen, Hersteller von Turbinen- und Generatorkomponenten sowie Werkstätten, die sich auf das Präzisionsdrehen schwerer Teile spezialisiert haben.

Ihre Position in der Bernardo-Baureihe

Die Apollo Bernardo-Familie ist die Baureihe der robusten Paralleldrehmaschinen für industrielle Anwendungen. Sie umfasst 12 Modelle, die sich durch Bettdrehdurchmesser (1000, 1250, 1600, 2000 mm) und Spitzenweiten (1500, 2000, 3000, 5000, 8000 mm) unterscheiden. Die Baureihe 1000-1250 (dieses Modell) verfügt über einen Werkzeughalter ISO A2-15, einen 22-kW-Motor, 36 Drehzahlen von 3,15 bis 400 U/min und ein 755 mm Bett. Sie eignet sich für die Präzisionsbearbeitung mittelgroßer bis großer Teile. Oben: Die Baureihe 1600 mit ISO A2-15 (970 mm Bett) für sperrigere Werkstücke bei gleichbleibender Struktur; die Baureihe 1600 mit MT 7 (1100 mm Bett) für anspruchsvolle industrielle Anwendungen; die Baureihe 2000 (oben, MT 7, 22–30 kW Motor, 2300 mm Ausladung) für die industrielle Fertigung. Ebenfalls in dieser Baureihe erhältlich: Apollo 1000 x 8000, Apollo 1250 x 1500, Apollo 1250 x 3000 und Apollo 1250 x 8000. Die Wahl des Modells innerhalb der Baureihe richtet sich nach der Werkstücklänge: Bei langen Wellen beträgt der Spitzenabstand 8000 mm, bei Standardwellen 3000 mm und bei kurzen, kompakten Werkstücken 1500 mm.

Krollit Logistik und Support

Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage im Süden). Bei einem Gewicht von ca. 13.350 kg sind ein Kran mit ausreichender Tragfähigkeit und ein geeigneter Industrieboden erforderlich. Abmessungen: 8,1 × 1,88 × 1,92 m: Bitte prüfen Sie die Zugänglichkeit Ihrer Werkstatt. Original Bernardo Lünetten, Reitstöcke, selbstzentrierende Spannfutter und Ersatzteile sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt. Italienischer Kundensupport ist verfügbar.

Für wen ist die Apollo 1250 x 5000 geeignet?

Profil	Kompatibilität	Motiv
Leidenschaftlicher Hobbyist	Nicht spezifiziert	Schwerlast-Industriemaschine mit einem Gewicht von ca. 13.350 kg, die einen 400-V-Drehstromanschluss benötigt. Ausschließlich für professionelle High-End-Anwendungen.
Industrielle mechanische Werkstatt	Empfohlen	Der Drehdurchmesser von 1250 mm und der Spitzenabstand von 5000 mm decken gängige industrielle Bearbeitungsvorgänge ab. ES-12 V-Anzeige inklusive, robuste Gusseisenkonstruktion, ISO A2-15 Werkzeugaufnahme für professionelle Werkzeuge.
Werft / Turbinen- und Energiebau	Empfohlen	Konfiguration geeignet zum Drehen von Wellen, Spindeln und mechanischen Bauteilen im Schiffbau und der Energiewirtschaft. 755 mm Bettlänge und MT 80 Reitstock für Stabilität bei langen, schweren Werkstücken.

Nicht geeignet für: Bearbeitungen mit einem Drehdurchmesser von mehr als 1250 mm am Bett (wählen Sie die Modelle der Baureihen 1600 oder 2000); Werkstücke mit einem Spitzenabstand von mehr als 5000 mm (wählen Sie das Modell mit dem größeren Abstand); Werkstätten ohne 400-V-Drehstromanschluss oder ohne entsprechend dimensionierten Industrieboden; CNC-Serienfertigung mit hoher Geschwindigkeit (prüfen Sie CNC-Drehmaschinen).

Drehkapazität

Spezifikation	Wert
Spitzenabstand	5000 mm
Drehdurchmesser über Bett	1250 mm
Drehdurchmesser über Schlitten	900 mm
Maximales Werkstückgewicht	6000 kg
Bettbreite	755 mm

Spindel und Drehzahl

Spezifikation	Wert
Spindelanschluss	ISO A2-15
Spindelbohrung	130 mm
Spindeldrehzahl	(24) 3,15–315 / (12) 5–400 U/min

Hübe und Vorschub

Angeben	Wert
Verfahrweg X-Achse	630 mm
Verfahrweg Z-Achse	4800 mm
Verfahrweg Z1-Achse (Reitstock)	300 mm
Vorschübe (X / Z / Z1)	0,064-12 / 0,032-6 / 0,016-3 mm/Umdrehung
Schnellvorschub (X / Z)	1.870 / 3.740 mm/min

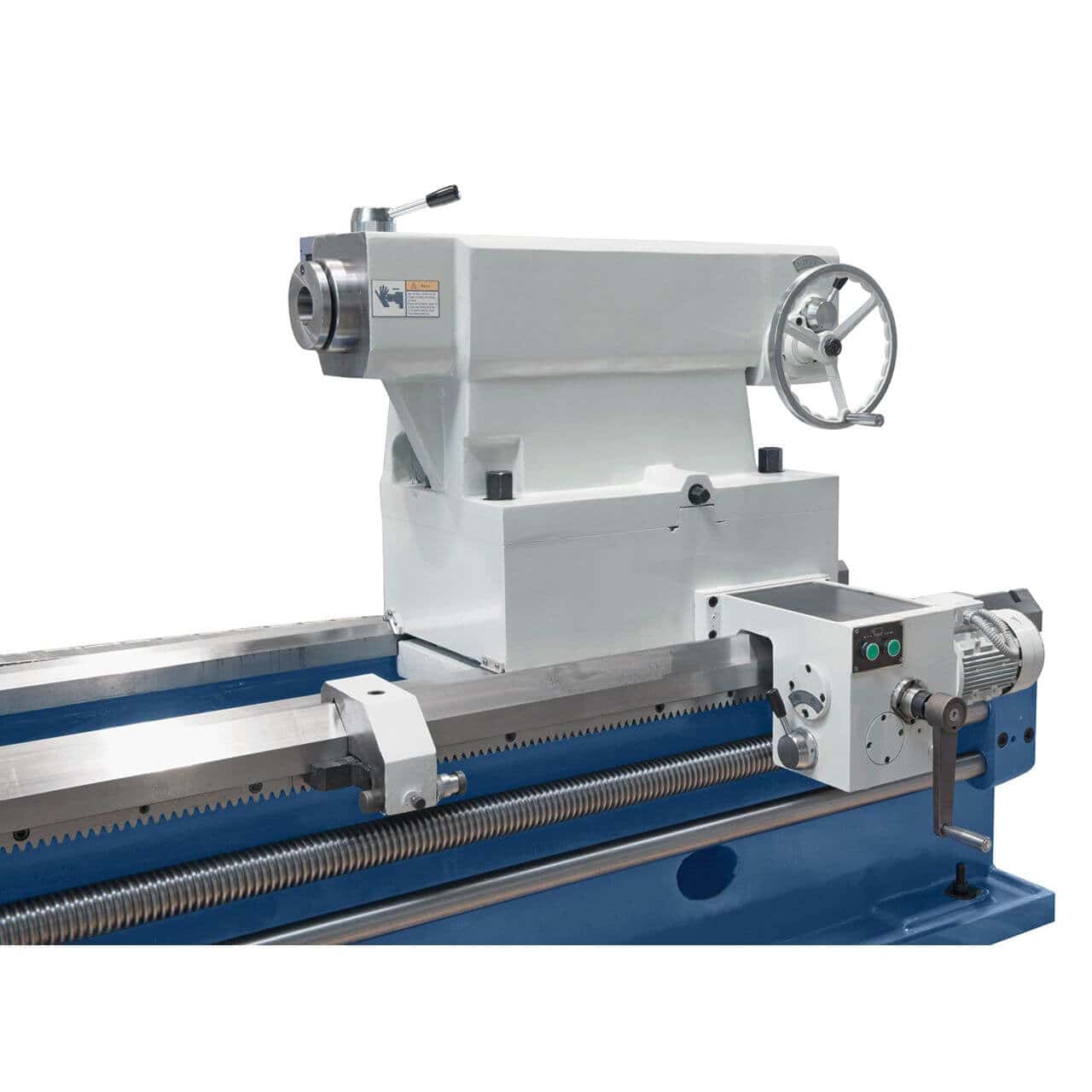

Reitstock

Angeben	Wert
Reitstock (Konus)	MT 80
Reitstock (Ø)	Ø 160 mm
Reitstock-Pinushub	300 mm
Reitstock-Querverstellung	± 2,5 mm

Motor und Stromversorgung

Angeben	Wert
Motorleistung	22 kW
Leistung	400 V – 50 Hz – Drehstrom

Blenden

Angeben	Wert

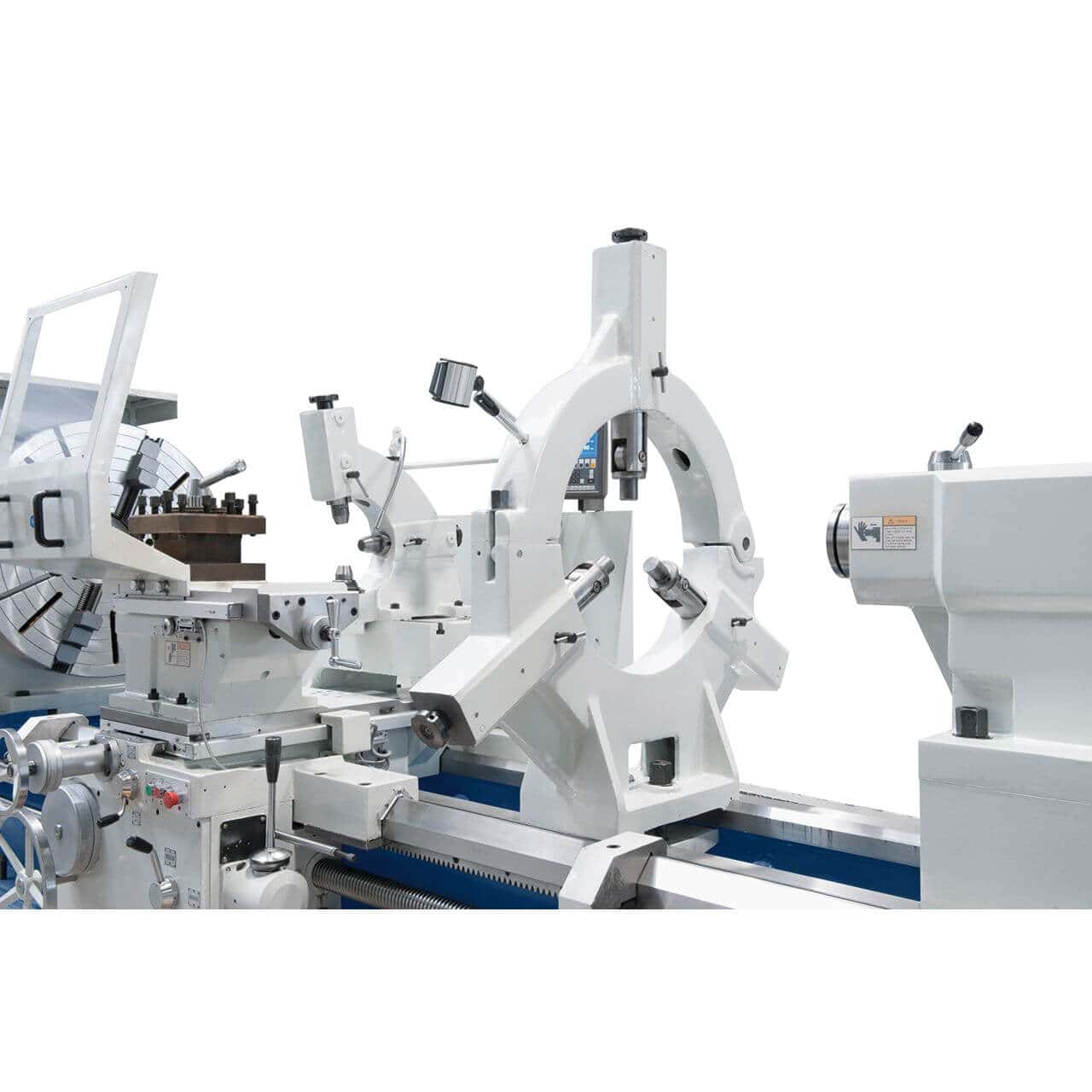

Feste Blende (Durchgang)	50–590 mm
Bewegungsgeschwindigkeit (Durchgang)	50–220 mm

Abmessungen und Gewicht

Spezifikation	Wert
Maschinenabmessungen (B × T × H)	8,1 × 1,88 × 1,92 m
Maschinengewicht	ca. 13.350 kg

Konformität

Spezifikation	Wert
Kennzeichnung	CE
Richtlinie	Maschinenrichtlinie 2006/42/EG

Standardausstattung

• Bernardo Apollo Drehmaschine 1250 x 5000
• ES-12 V 3-Achsen-Digitalanzeige mit LCD-Display
• Unabhängige Spindel Ø 1000 mm

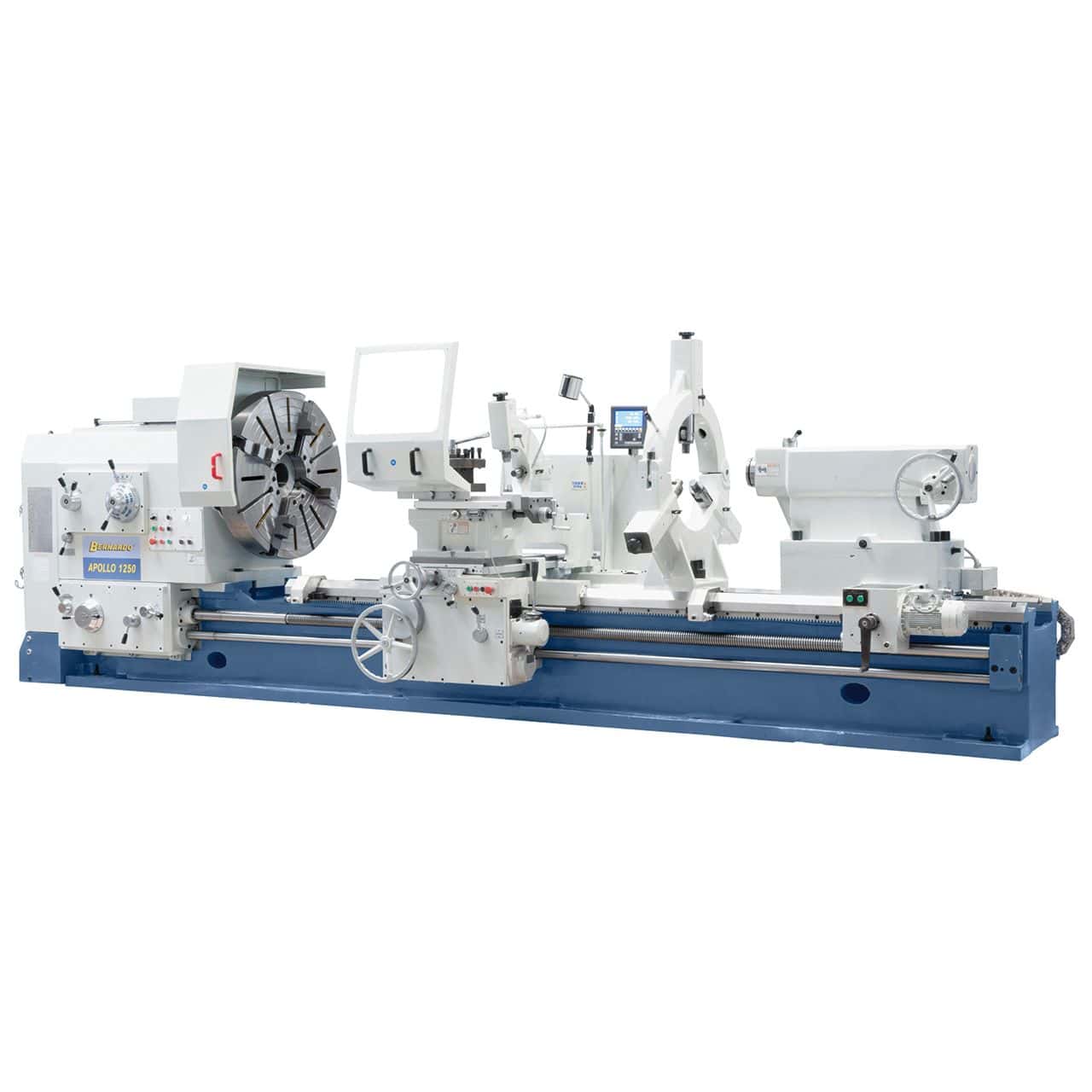

• Steady Ruhestück (Durchgang 50–590 mm)

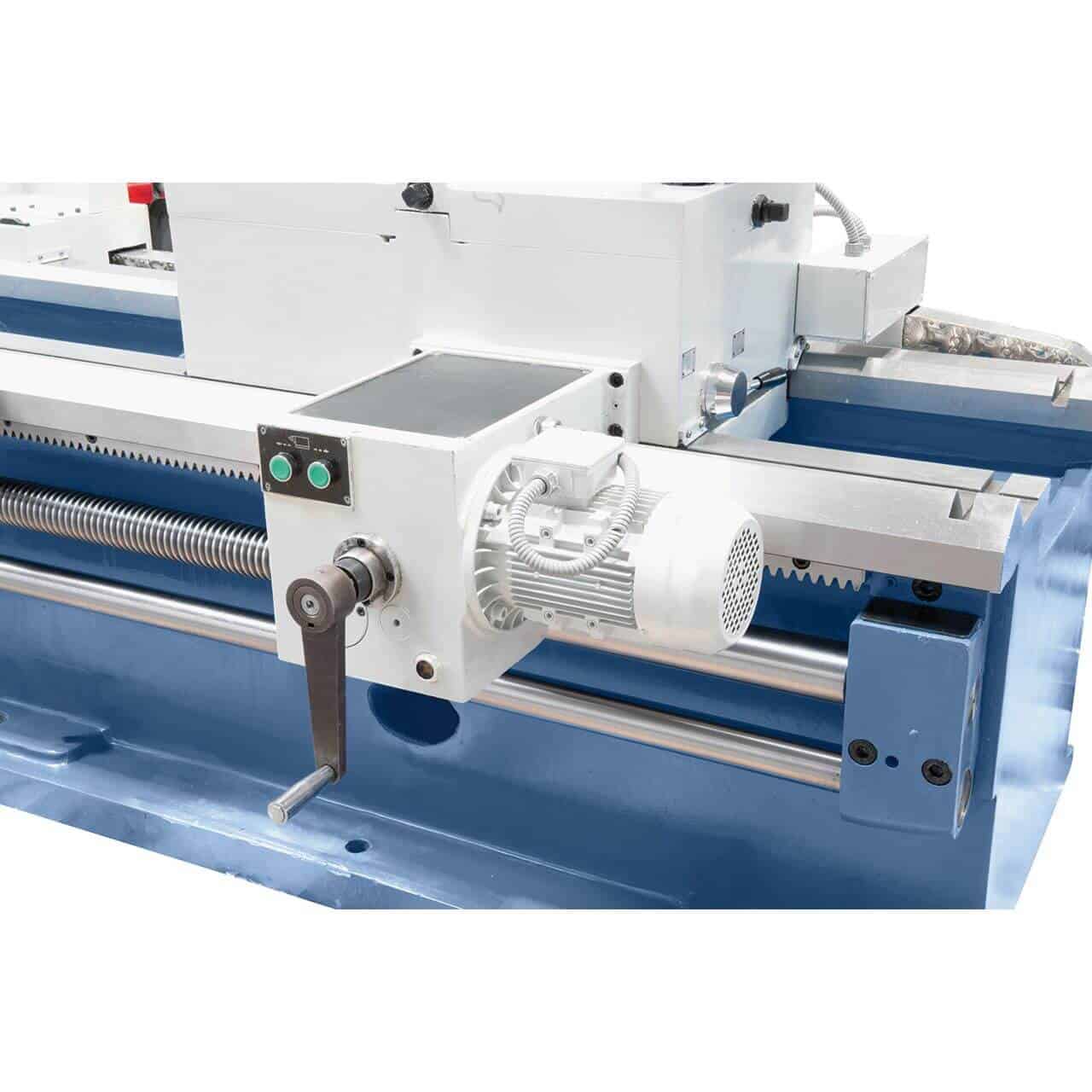

• Motorisierter Reitstock
• Zentralschmierung
• Erstbefüllung mit Shell Tellus 46 Öl
• 4-fach Werkzeugrevolver
• Schutzabdeckung für Werkzeugrevolver
• Kühlsystem
• LED-Maschinenleuchte
• Morsekonusbuchse
• Ankerbolzen

Häufig gestellte Fragen

Was sind typische Anwendungsbereiche der Apollo 1250 x 5000?

Schiffbau (Schiffswellen, Propeller, Getriebe), Energiewirtschaft (Turbinenwellen, Generatoren), Schwermaschinenbau (Zylinder, Riemenscheiben, Zahnräder). Der Spitzenabstand von 5000 mm und der Drehdurchmesser von 1250 mm definieren den Arbeitsbereich.

Beispiele für typische Werkstücke: lange Antriebswellen (Komponenten für Schiffsmotoren), große zylindrische Profile (Komponenten für Industriemaschinen), industrielle Rohrflansche. Prüfen Sie für spezifische Werkstücke vorab den maximalen Durchmesser, die maximale Länge und das maximale Gewicht im Hinblick auf die Maschinenkapazität.

Wie viel Platz wird in der Werkstatt benötigt?

Maschinenabmessungen: 8,1 × 1,88 × 1,92 m. Für den Betrieb (Be- und Entladen von Werkstücken, Handhabung, Wartungszugang) wird eine Gesamtfläche von mindestens dem 1,5-Fachen der Maschinenabmessungen sowie eine ausreichende Deckenhöhe benötigt.

Für die Aufstellung ist ein Industrieboden oder ein Stahlbetonfundament erforderlich, das für das Gewicht der Maschine zuzüglich typischer Werkstücke ausgelegt ist. Für die Erstinstallation wird empfohlen, einen qualifizierten Installateur für eine statische Beurteilung und die Prüfung der Standortvorgaben hinzuzuziehen.

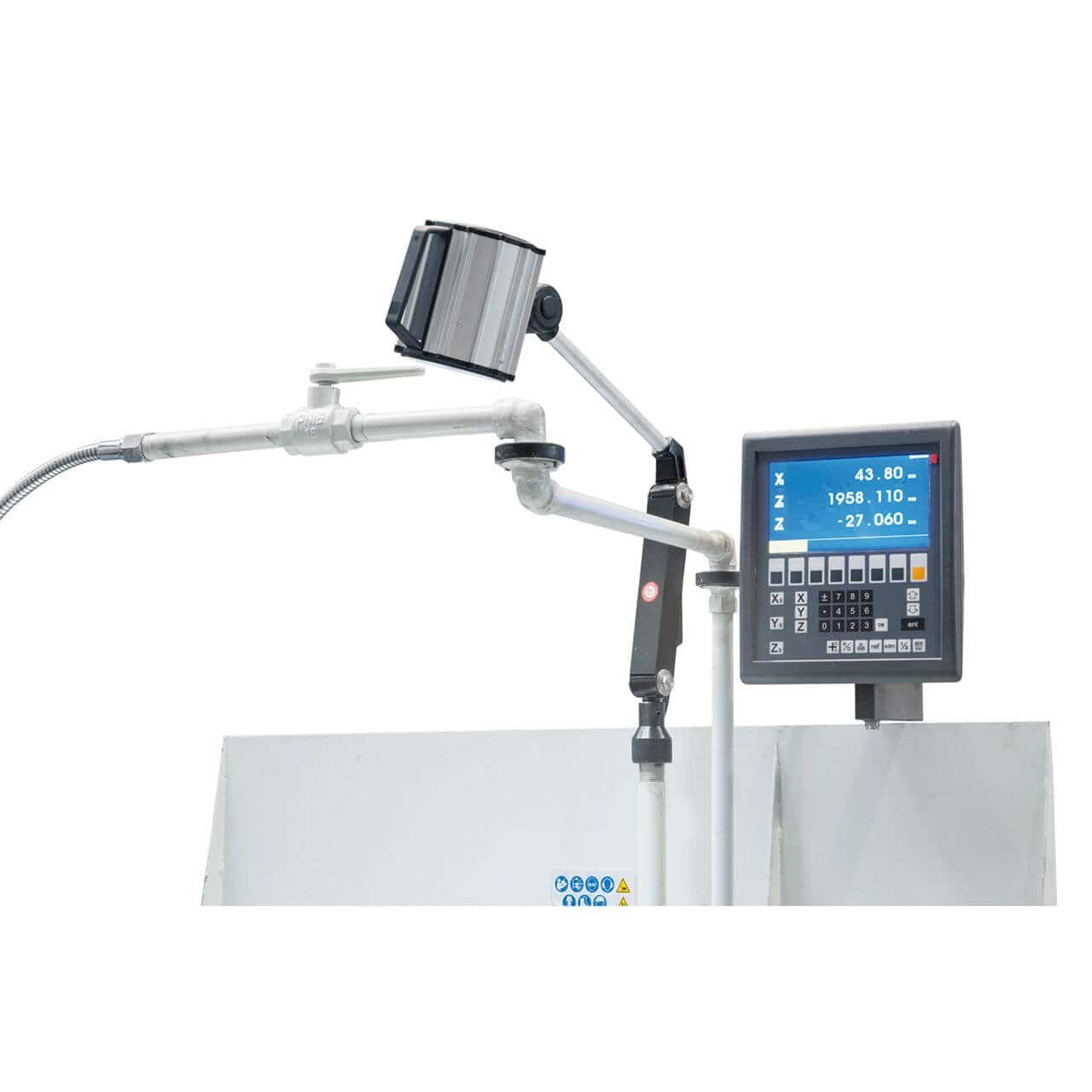

Ist die digitale 3-Achsen-Positionsanzeige ES-12 V wirklich notwendig?

Ja, für die Präzisionsfertigung. Die digitale Positionsanzeige (DRO) zeigt die exakte Position der Achsen in Echtzeit auf den Hundertstelmillimeter genau an und eliminiert so Ablesefehler an den Handrädern. Bei einer so großen Drehmaschine ist die Positioniergenauigkeit entscheidend für die Bearbeitungsqualität.

Ohne DRO hängt die Positioniergenauigkeit vom visuellen Ablesen der Handräder und dem Ausgleich des Spindelspiels ab: Fehler von 0,1–0,2 mm sind typisch. Mit DRO erreicht die Positioniergenauigkeit problemlos 0,01 mm. Im Gegensatz zu vielen Einsteiger-Industriedrehmaschinen anderer Hersteller, bei denen die digitale Positionsanzeige (DRO) ein teures optionales Zubehör ist, ist sie bei der Apollo 1250 standardmäßig enthalten.

Lohnt sich die Anschaffung einer Apollo 1250 oder sollte man gleich auf die 1600er-Serie umsteigen?

Das hängt vom maximalen Durchmesser typischer Werkstücke ab. Bis zu einem Durchmesser von 1000 mm auf dem Bett ist die Apollo 1250 optimal dimensioniert. Für Werkstücke mit einem Durchmesser von regelmäßig über 1062 mm ist die 1600er-Serie unerlässlich.

Die 1600er-Serie verfügt über ein verstärktes 970-mm-Bett (gegenüber 755 mm), einen erweiterten Verfahrweg der X-Achse von 820 mm (gegenüber 630 mm) und ist schwerer. Sie ist auch teurer. Für wachsende Betriebe oder solche mit sich ändernden Anforderungen ist es strategisch ratsam, die Maschine von Anfang an richtig zu dimensionieren. Für etablierte Werkstätten mit standardisierter Fertigung auf Basis des aktuellen Maximaldurchmessers ist die zusätzliche Investition nicht gerechtfertigt.

Wie lange ist die zu erwartende Lebensdauer einer Apollo-Drehmaschine?

Bei normalem industriellem Einsatz ist die Apollo-Baureihe bei regelmäßiger Wartung auf eine Lebensdauer von über 25–30 Jahren ausgelegt. Verschleißteile (Lager, Führungen, Schmiersystem, Kupplungen) können durch Original-Ersatzteile von Bernardo ersetzt werden.

Die stabilisierte, gehärtete und geschliffene Gusseisenkonstruktion (ein Markenzeichen der Apollo-Drehmaschinen) ist wenig verschleißanfällig: Bett und Spindelstock behalten bei sachgemäßer Wartung jahrzehntelang ihre Präzision. Die medienberührenden Bauteile sind für den kontinuierlichen industriellen Einsatz ausgelegt und werden regelmäßig ausgetauscht. Original-Ersatzteile von Bernardo sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt. Bei intensiver Nutzung wird ein halbjährlicher Wartungsplan empfohlen.
