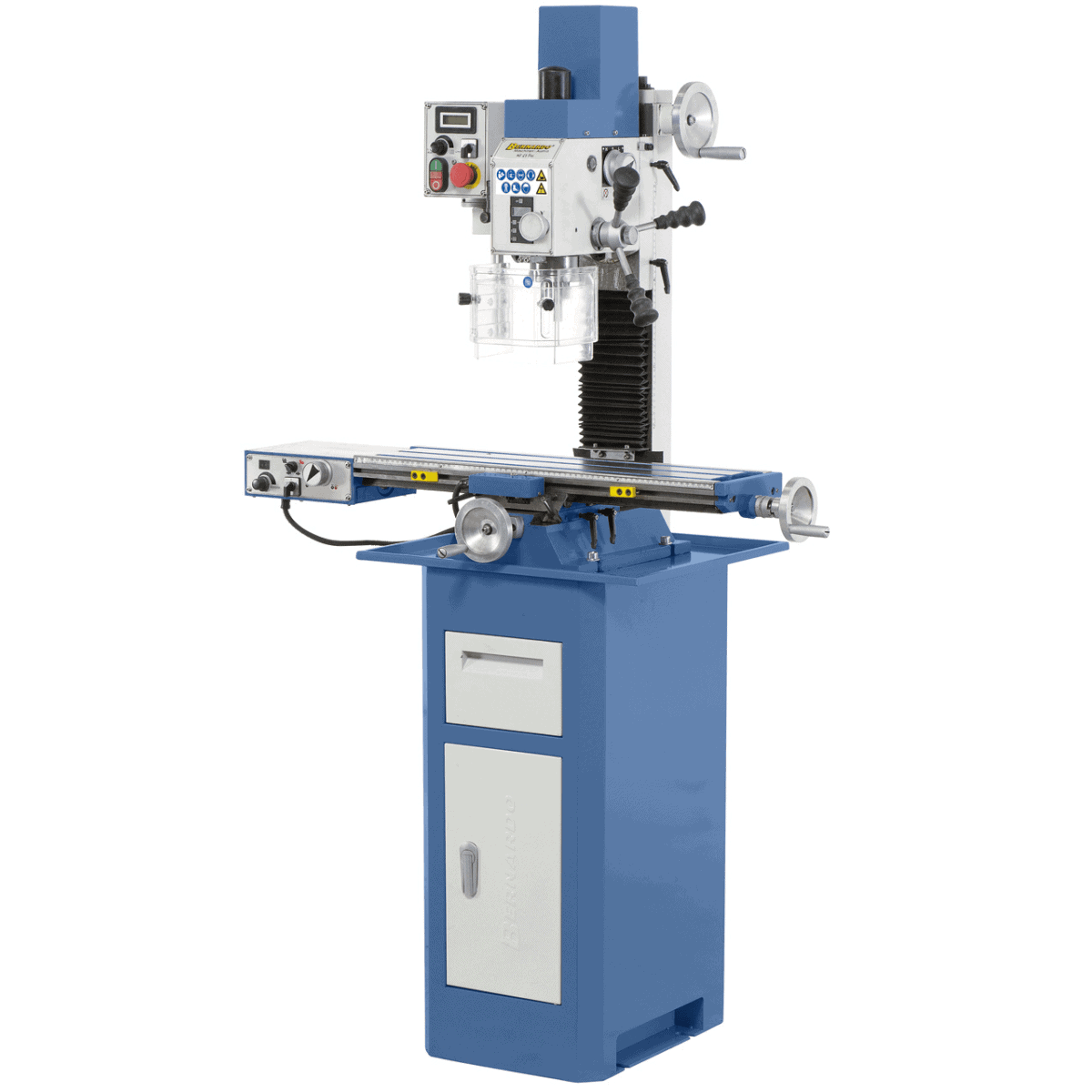

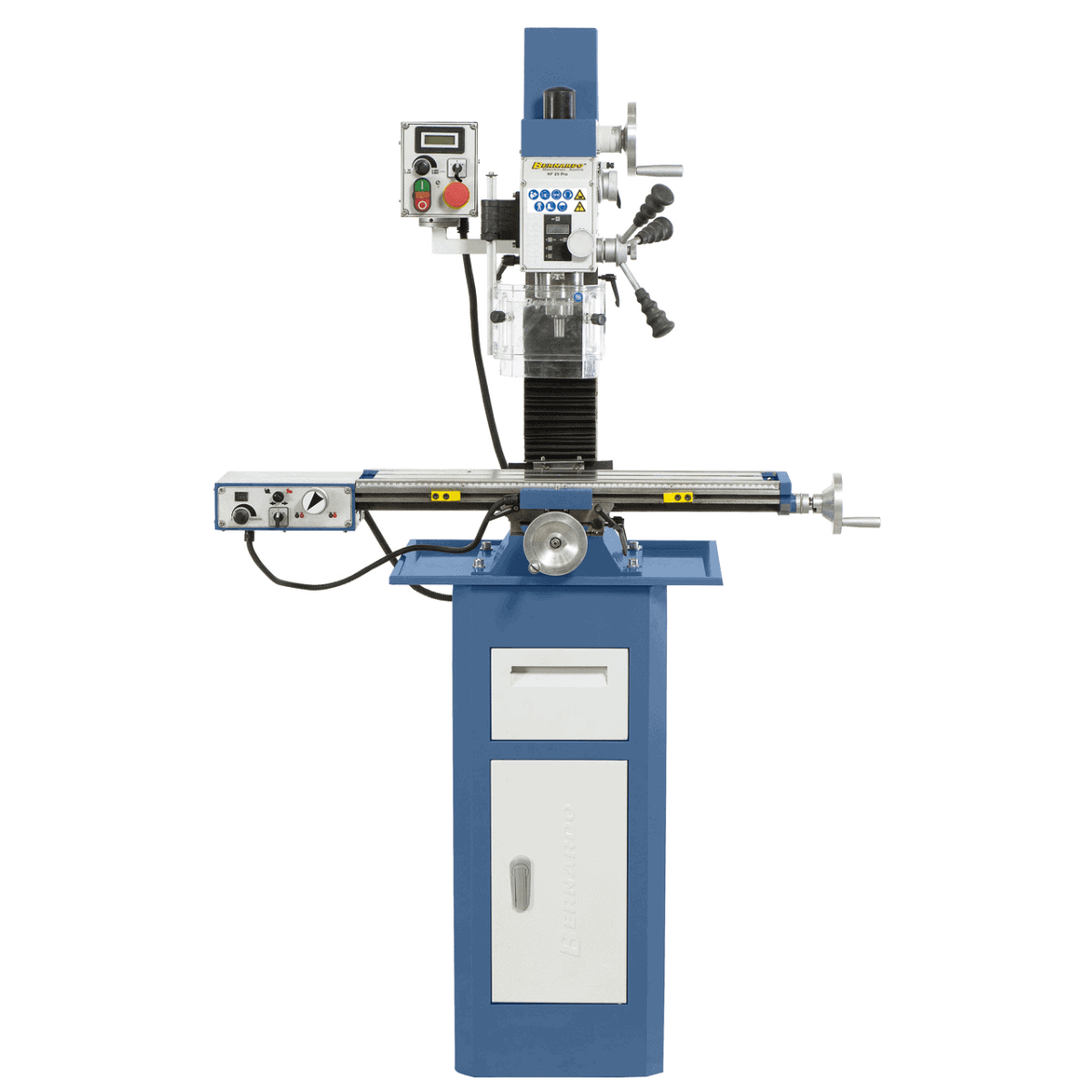

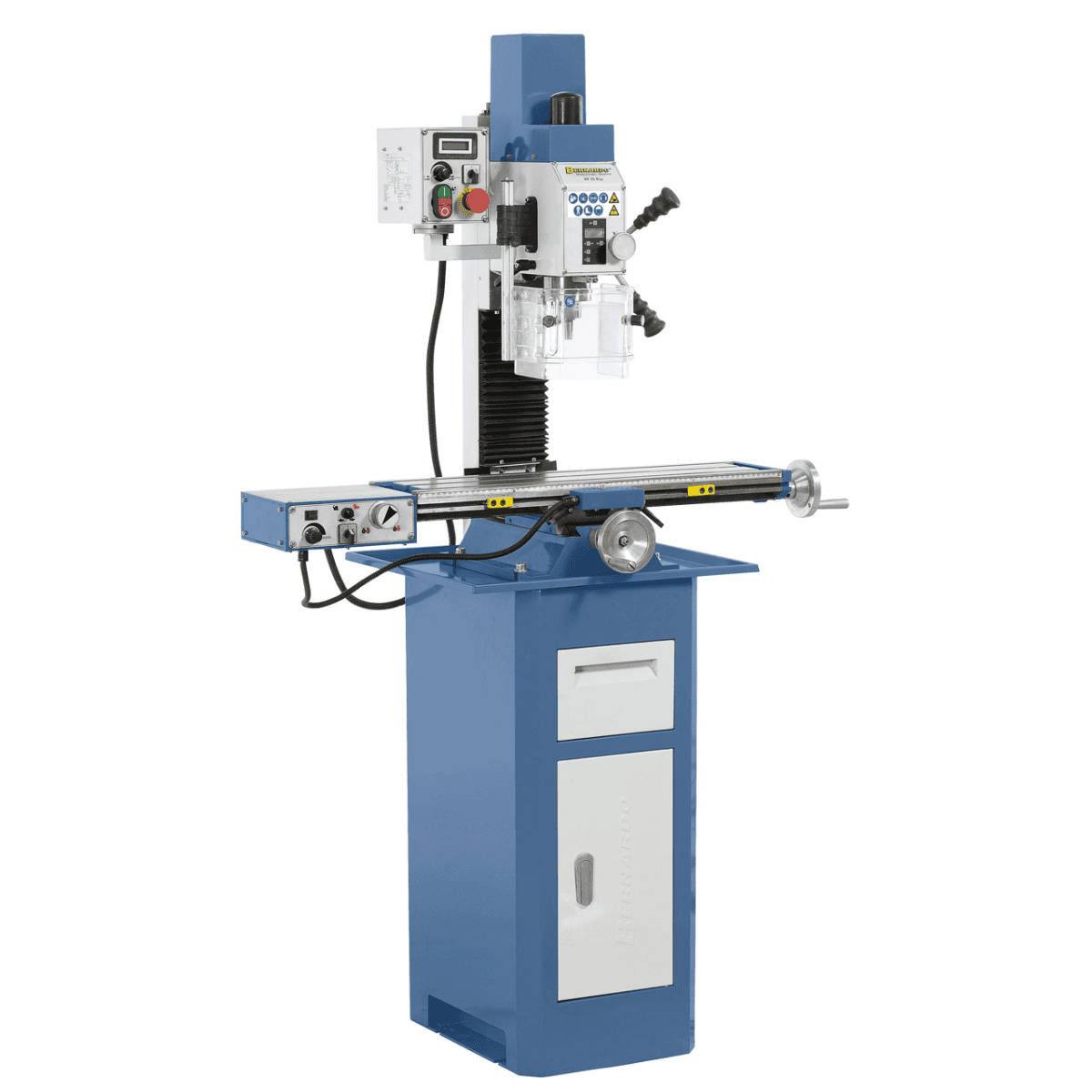

Bernardo KF 25 PRO Bohr-Fräsmaschine mit automatischem Vorschub
Die Bernardo KF 25 PRO Bohr-Fräsmaschine mit automatischem Vorschub ist für Werkstätten und Labore konzipiert, die eine kompakte und dennoch hocheffiziente Maschine benötigen. Dank ihres Gleichstrommotors und des zweistufigen Getriebes bietet sie eine stufenlose Drehzahlregelung (50–3000 U/min) mit optimalem Drehmoment auch bei niedrigen Drehzahlen.
Der 700 x 180 mm Kreuztisch mit 470 x 150 mm Verfahrweg sorgt in Kombination mit dem automatischen X-Achsen-Vorschub (FTV 6) für präzises und produktives Bearbeiten. Der um ±90° schwenkbare Spindelkopf ermöglicht Winkelfräsen, Anfasen und Schrägbohren. Kegelrollenlager gewährleisten eine hohe Spindelrundlaufgenauigkeit (≤0,015 mm), während verstellbare Schwalbenschwanzführungen Stabilität und Langlebigkeit erhöhen.
Zur Standardausstattung gehören: verstellbare Schutzhaube, digitale Spindeldrehzahl- und Hubanzeige, EMV-Filter, LED-Beleuchtung und Werkzeugsatz. Eine Komplettlösung, geeignet für Nutenfräsen, Planfräsen, Bohren und Gewindefräsen.
Hauptmerkmale
Bohrleistung in Stahl bis Ø 20 mm
Planfräsen bis Ø 63 mm und Stirnfräsen bis Ø 20 mm

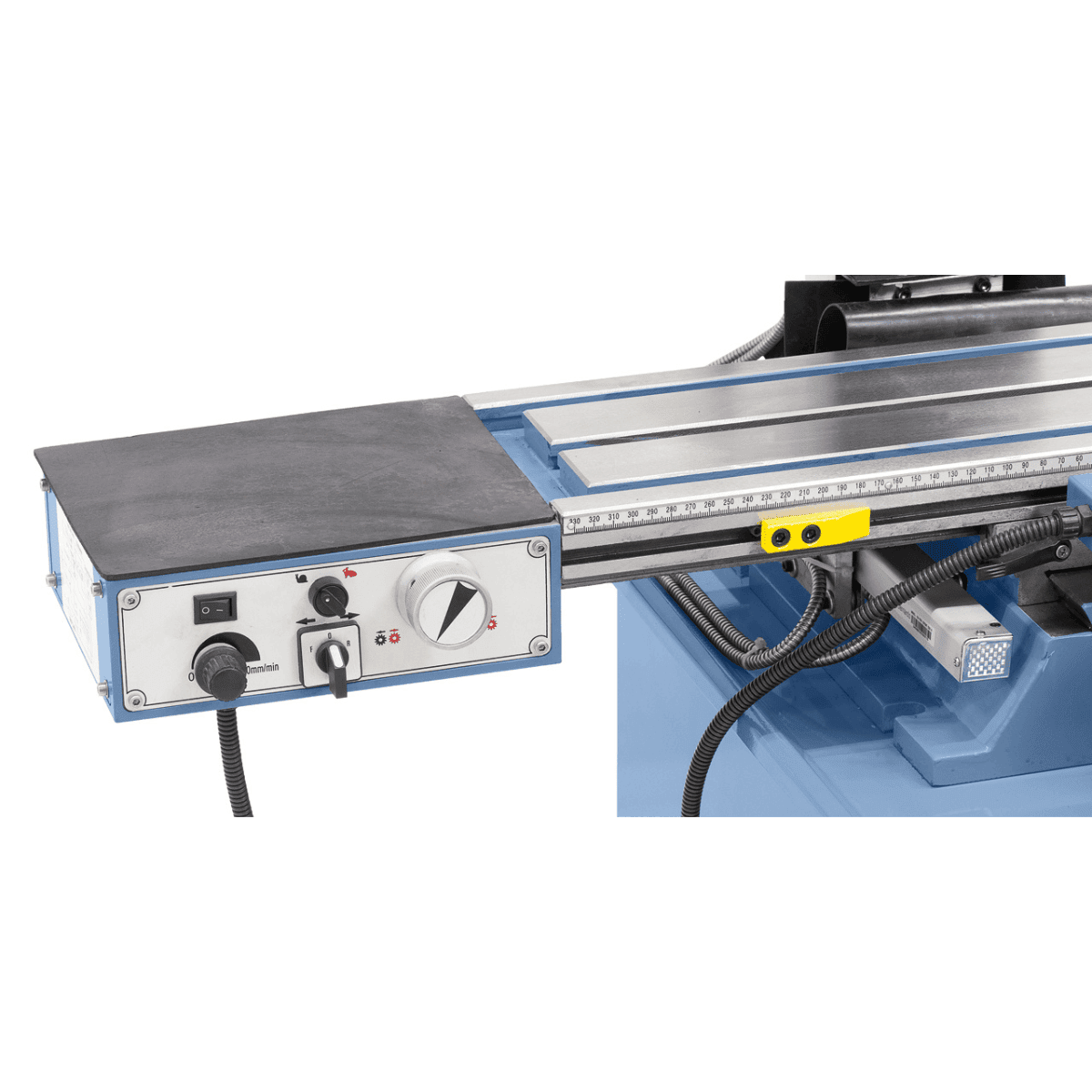

Automatischer X-Achsen-Vorschub (FTV 6) inklusive
Stufenlose Drehzahlregelung (50–3000 U/min) mit 2-stufigem Getriebe
Kopfneigung ±90° für Eck- und Fasenbearbeitung
Kreuztisch 700 x 180 mm mit 470 x 150 mm Verfahrweg
Hohe Spindelrundlaufgenauigkeit ≤0,015 mm mit Kegelrollenlagern
Schwalbenschwanzführungen in X-, Y- und Z-Richtung, einstellbar über Keilwellen
Rechts-/Linkslauf für Gewindeschneiden serienmäßig

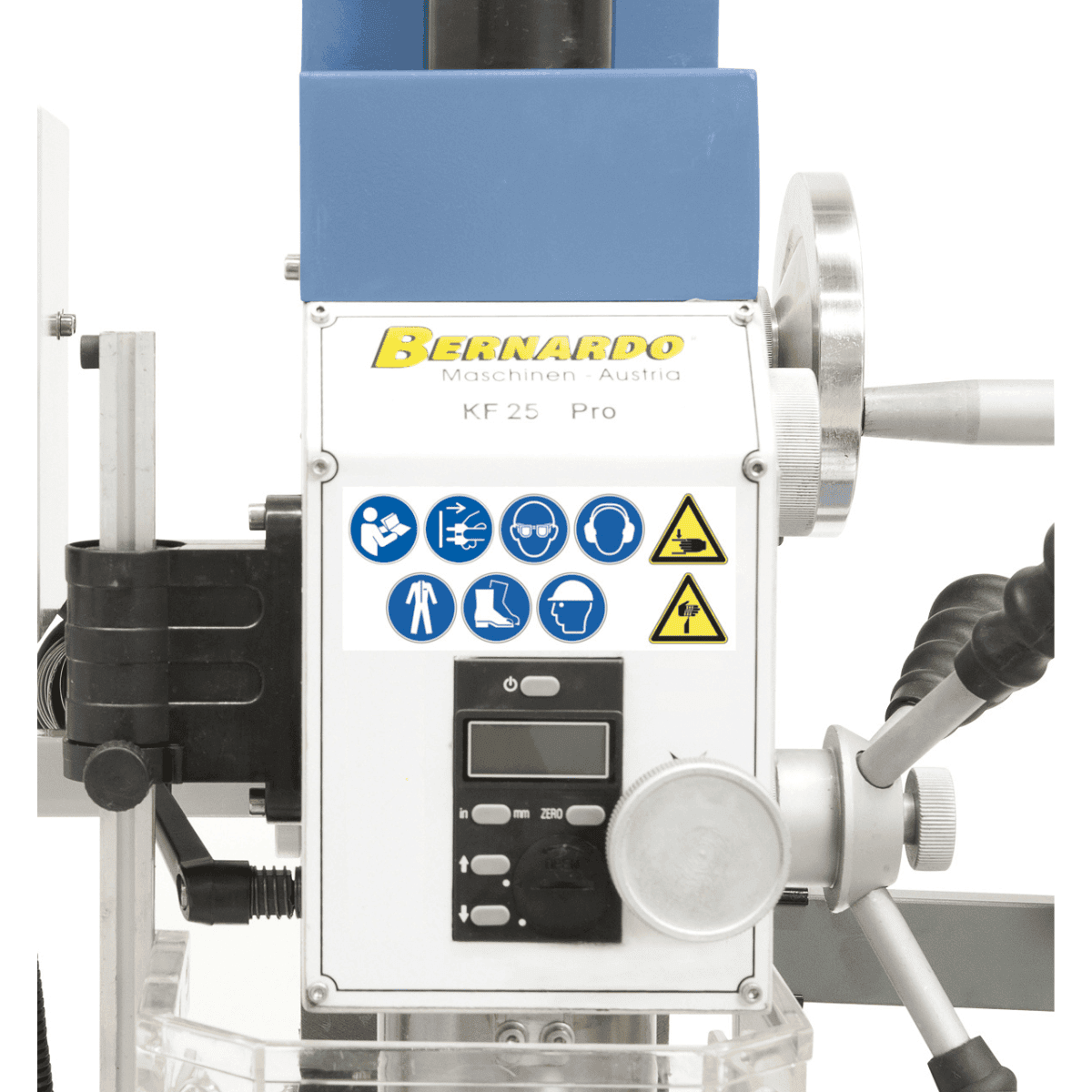

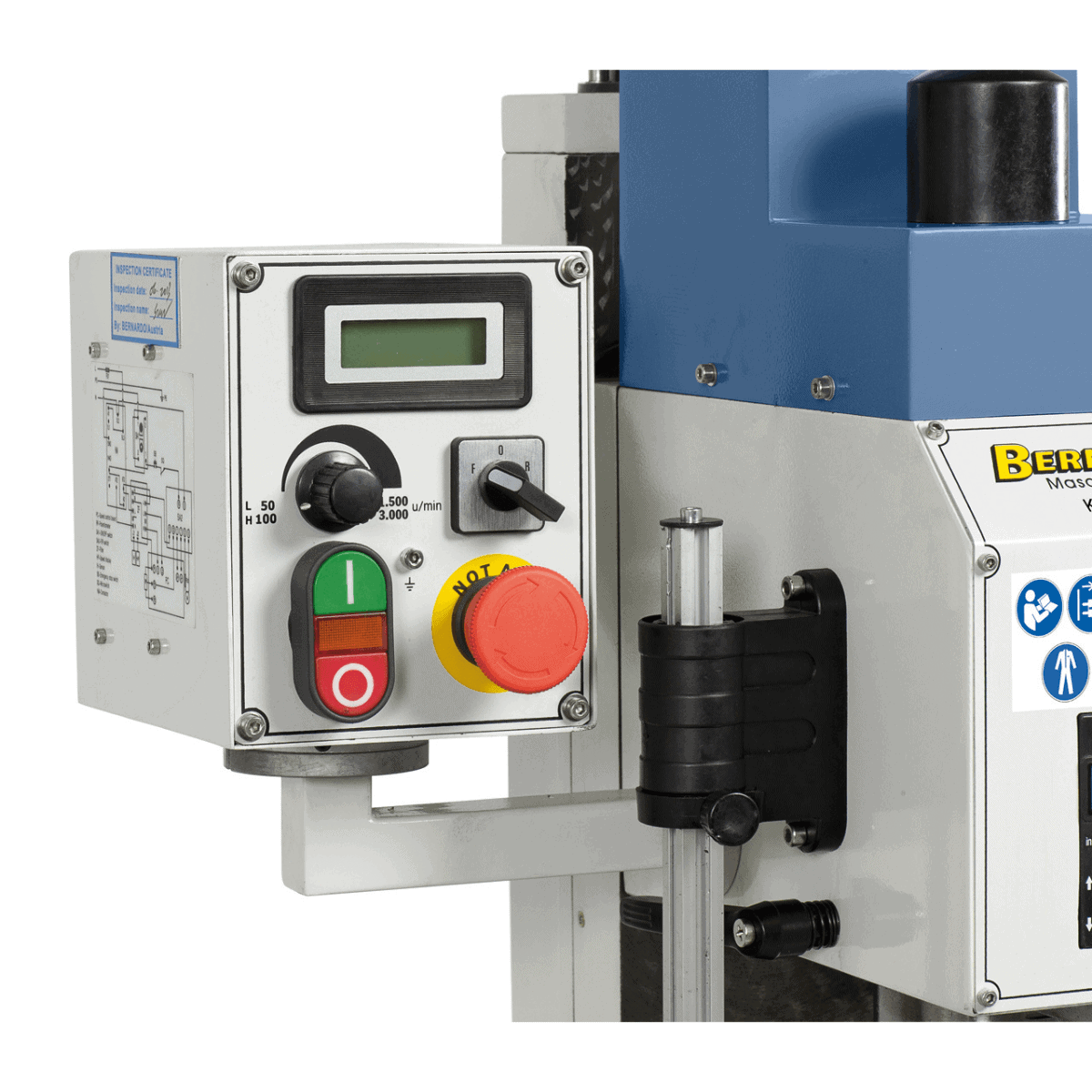

Digitale Drehzahl- und Spindelhubanzeige inklusive
CE-konform Höhenverstellbare Schutzhaube
Kompakte und robuste Bauweise, Gewicht 135 kg
Technische Daten:
| Spezifikation | Wert |
|---|---|
| Bohrkapazität in Stahl | 20 mm |
| Planfräskapazität | 63 mm |
| Schaftfräskapazität | 20 mm |
| Abstand Spindel-Tisch | 170 mm |
| Abstand Spindel-Tisch min./max. | 45 – 325 mm |
| Spindelhub | 52 mm |
| Spindeldrehzahl (stufenlos) | 50 – 1500 / 100 – 3000 U/min |
| Spindelaufnahme | MT 3 |
| Tischabmessungen | 700 x 180 mm |
| Tischverfahrweg (X / Y) | 470 / 150 mm |
| Neigung Kopf | -90° bis +90° |
| Kopfhöhenverstellung | 275 mm |
| T-Nut-Abmessungen | 12 mm |
| Motorleistung S1 100 % | 0,90 kW / 230 V |
| Motorleistung S6 40 % | 1,35 kW / 230 V |
| Maschinenabmessungen (B x T x H)* | 950 x 560 x 930 mm |
| Gewicht | ca. 135 kg |
| * ohne Untergestell |
Lieferumfang:
MT 3 / B16 Spindel
Zugstange
FTV 6 automatischer X-Achsen-Vorschub
Digitale Spindelhubanzeige
Digitale Drehzahlanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Bohrmaschine und einer Bohr-Fräsmaschine?
Die Bohrmaschine verfügt nur über eine vertikale Spindelbewegung und einen Drehtisch – sie eignet sich ausschließlich zum Bohren. Die Bohr-Fräsmaschine (Serie KF) ist zusätzlich mit Schwalbenschwanzführungen in X- und Y-Richtung ausgestattet, die es ermöglichen, das Werkstück während der Bearbeitung in zwei Richtungen zu bewegen. Dies erlaubt Planfräsen, Ausbohren und Mehrfachbohren ohne Umpositionierung des Werkstücks. Die Steifigkeit des Graugusses der Serie KF ist entscheidend für die Aufnahme der seitlichen Fräskräfte, die eine Standard-Bohrmaschine nicht bewältigen kann.
Welche Fräser werden für den Kegel MT3/MT4 verwendet?
Die Morsekonusaufnahme MT3 oder MT4 der KF-Serie ist geeignet für: Fräser mit Kegelschaft (mit direkter Untersetzung in der Spindel), Fräserhalter mit Kegelschaft und ER32/ER40-Spannzangen für Fräser mit Zylinderschaft. Die Untersetzung MT3→B16 dient zur Montage eines selbstspannenden Bohrfutters für Standardbohrer. Zum Planfräsen werden Fräsköpfe mit entsprechendem Kegelschaft verwendet. Prüfen Sie vor jedem Werkzeug die maximal zulässige Umfangsdrehzahl.
Funktioniert das Vario-Antriebssystem im laufenden Betrieb?
Ja. Das Vario-Antriebssystem regelt die Drehzahl stufenlos über einen mechanischen Variator, ohne die Maschine anzuhalten oder die Riemen zu bewegen – drehen Sie einfach den Drehknopf während des Betriebs. Der Wechsel von langsamem Bohren in hartem Stahl zu schnellem Fräsen in Aluminium dauert nur 3 Sekunden, im Vergleich zu 2–3 Minuten Ausfallzeit bei einem herkömmlichen Riemenantrieb.
Sind Ersatzteile und Service verfügbar?
Original Bernardo Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Platz benötige ich in meiner Werkstatt?
Die Fräsmaschinen der KF-Serie benötigen weniger Platz als die Werkstattfräsmaschinen der BFM/WFM-Serie. Planen Sie auf beiden Seiten des Tisches einen Freiraum ein, der dem Längsverfahrweg plus 60 cm für sicheres Arbeiten entspricht. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
