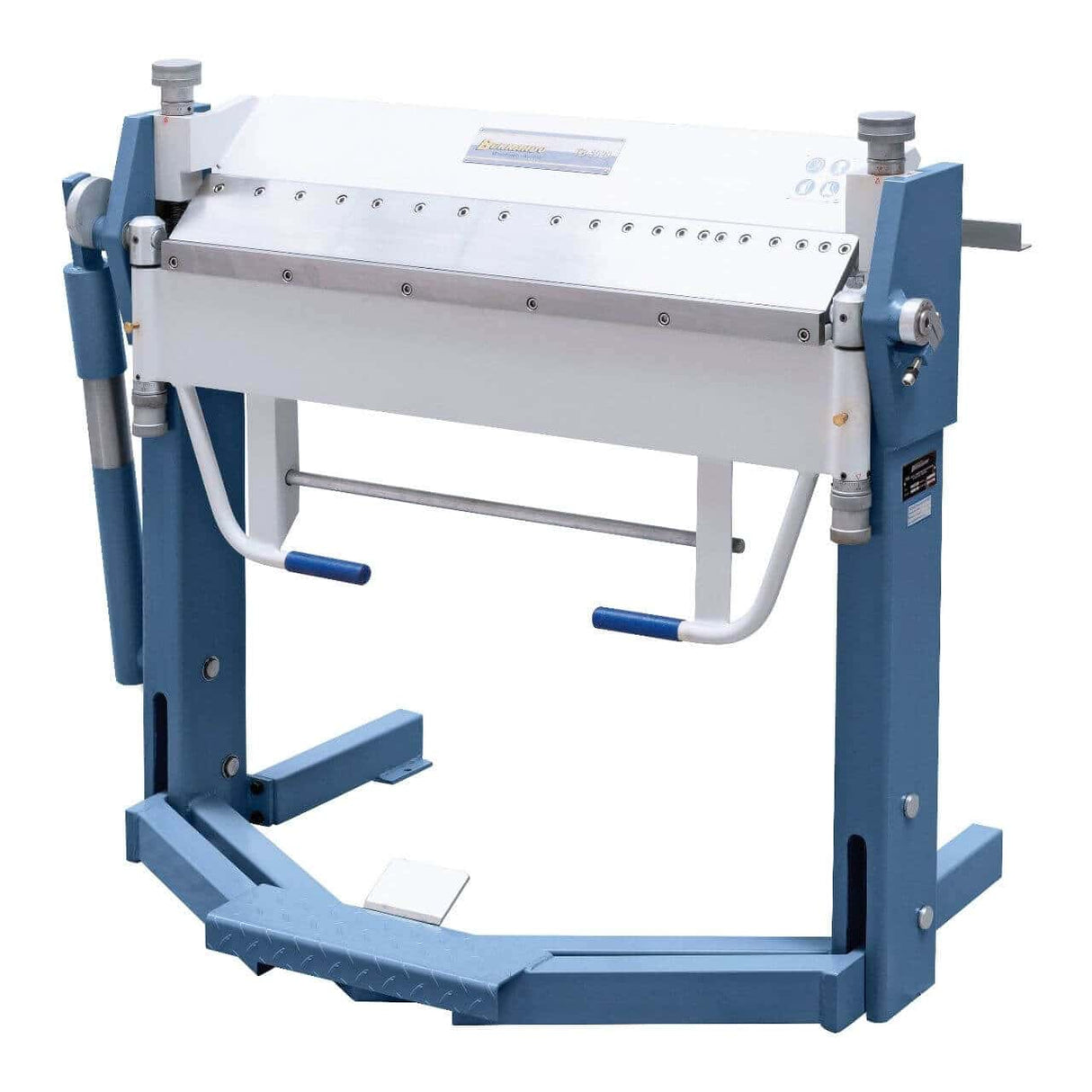

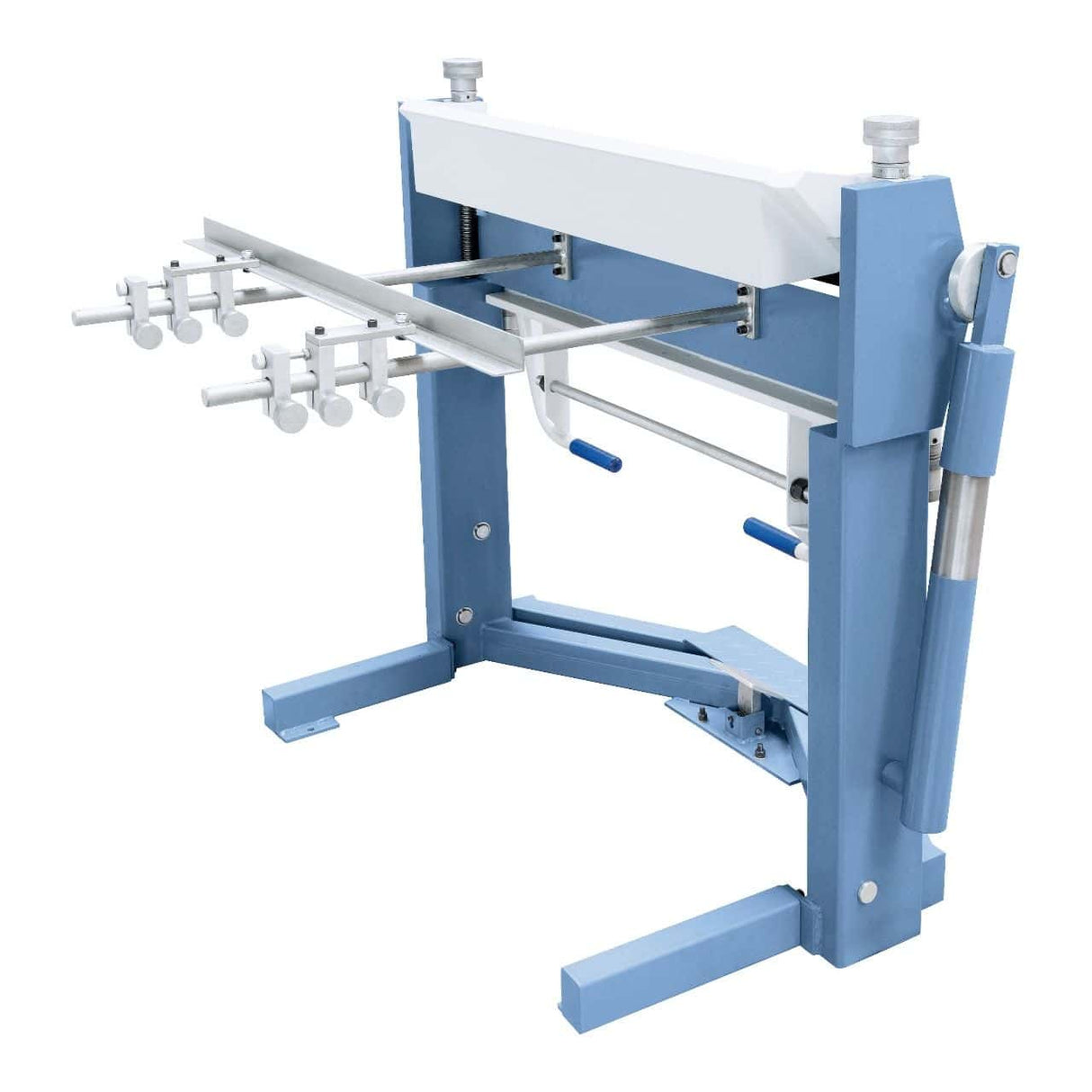

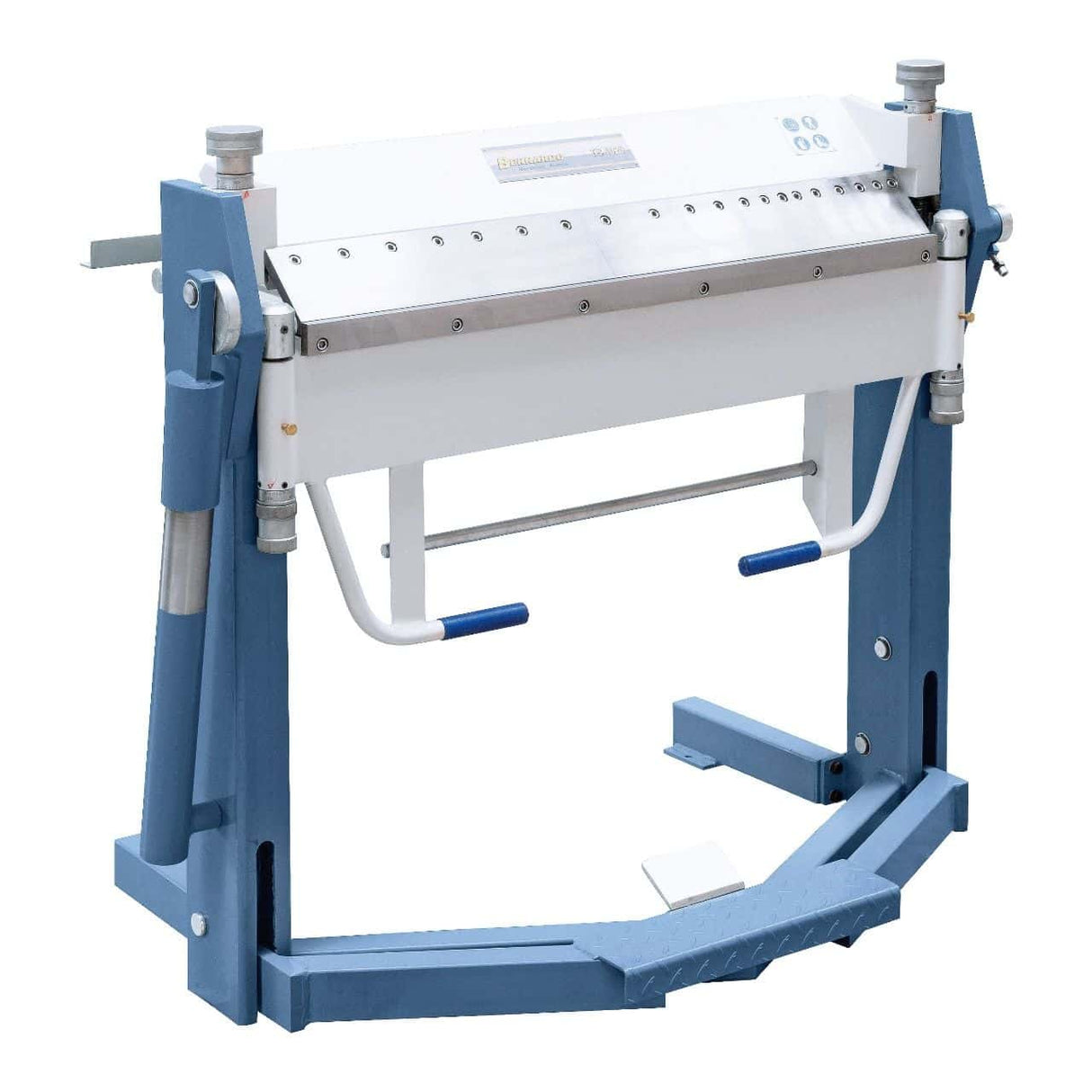

Bernardo TB 1020 Abkantmaschine mit segmentiertem Obermesser
Die Bernardo TB 1020 Abkantmaschine mit segmentiertem Obermesser ist eine professionelle Maschine für präzises Arbeiten an Blechen bis zu einer Stärke von 2,5 mm (400 N/mm²). Mit einer Arbeitslänge von 1020 mm und einem von 0° bis 135° einstellbaren Biegewinkel ermöglicht sie dank der austauschbaren Segmente des Obermessers auch komplexe Biegungen. Die maximale Öffnungsbreite von 48 mm gewährleistet Flexibilität auch bei breiteren Profilen, während der hintere Anschlag die Serienfertigung erleichtert. Robust und stabil, mit einem Gewicht von ca. 290 kg, ist sie auf Langlebigkeit und Zuverlässigkeit in der Werkstatt ausgelegt. Komplett mit Biegesegmenten und Zubehör ausgestattet, ist sie die ideale Wahl für Schreinereien, mechanische Werkstätten und Handwerker, die Wert auf Präzision und Stabilität legen.
Hauptspezifikationen
Arbeitslänge: 1020 mm
Maximale Blechdicke (400 N/mm²): 2,5 mm
Maximale Öffnungsweite: 48 mm

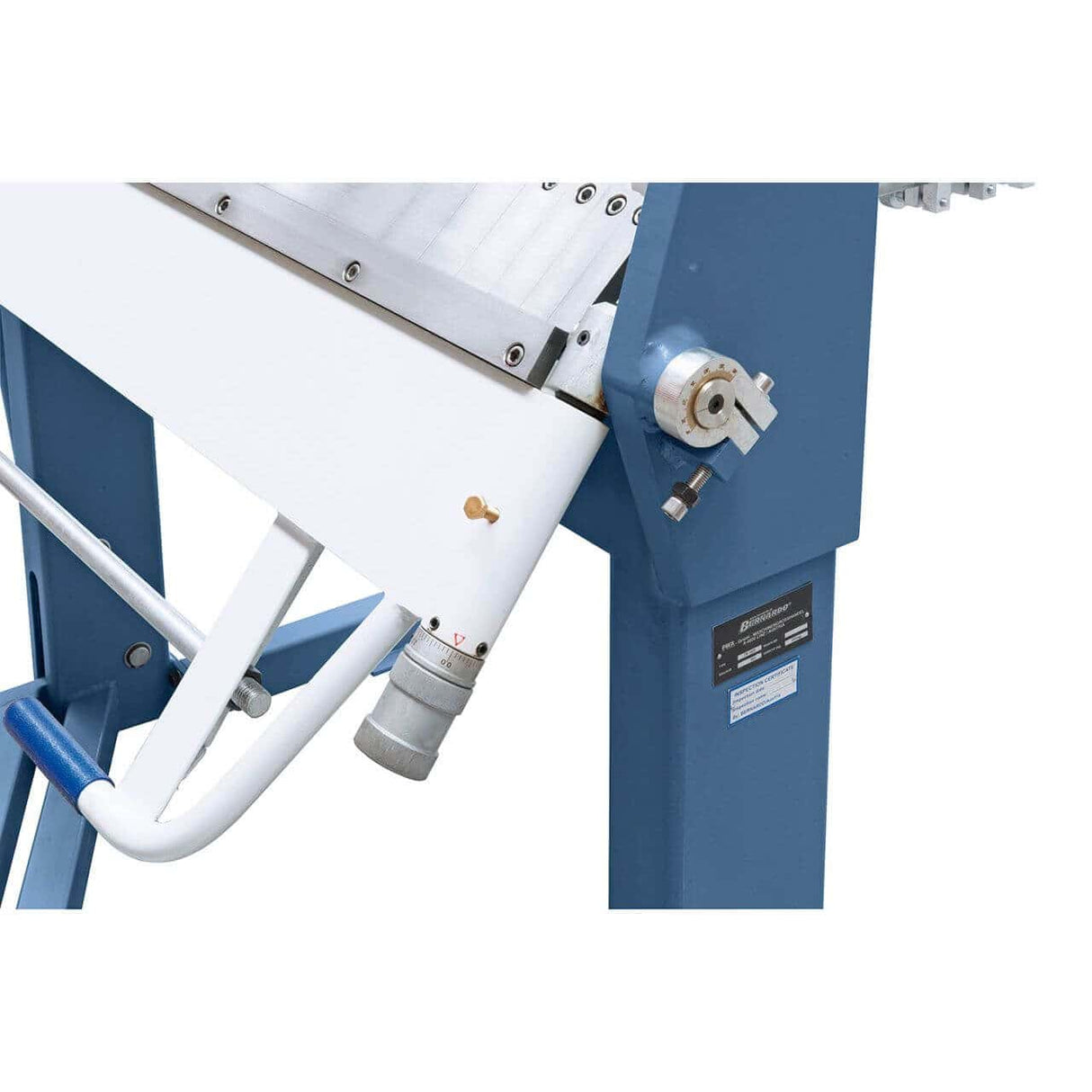

Biegewinkel: 0° – 135°
Abmessungen: L 1350 × T 1115 × H 1140 mm
Gewicht: ca. 290 kg

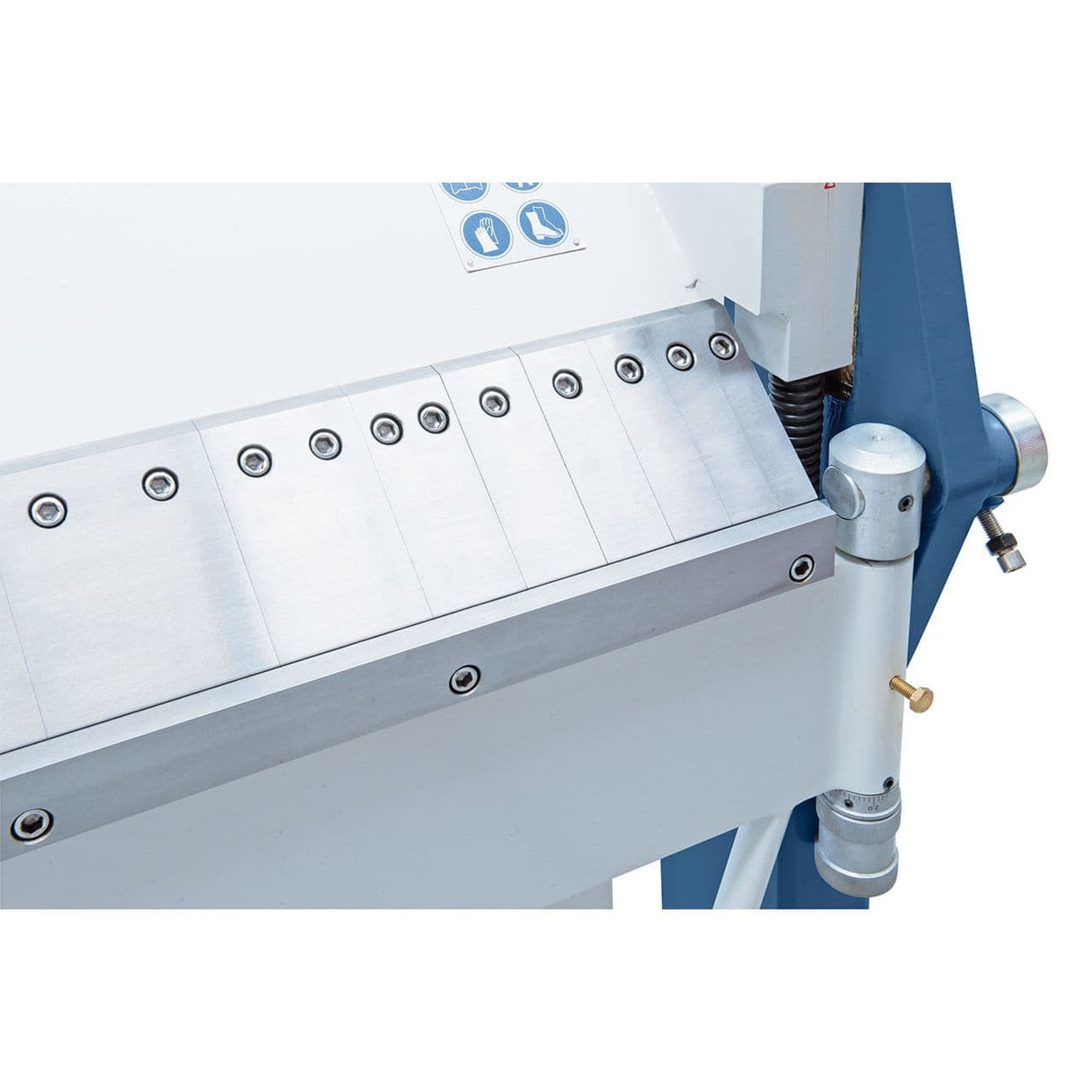

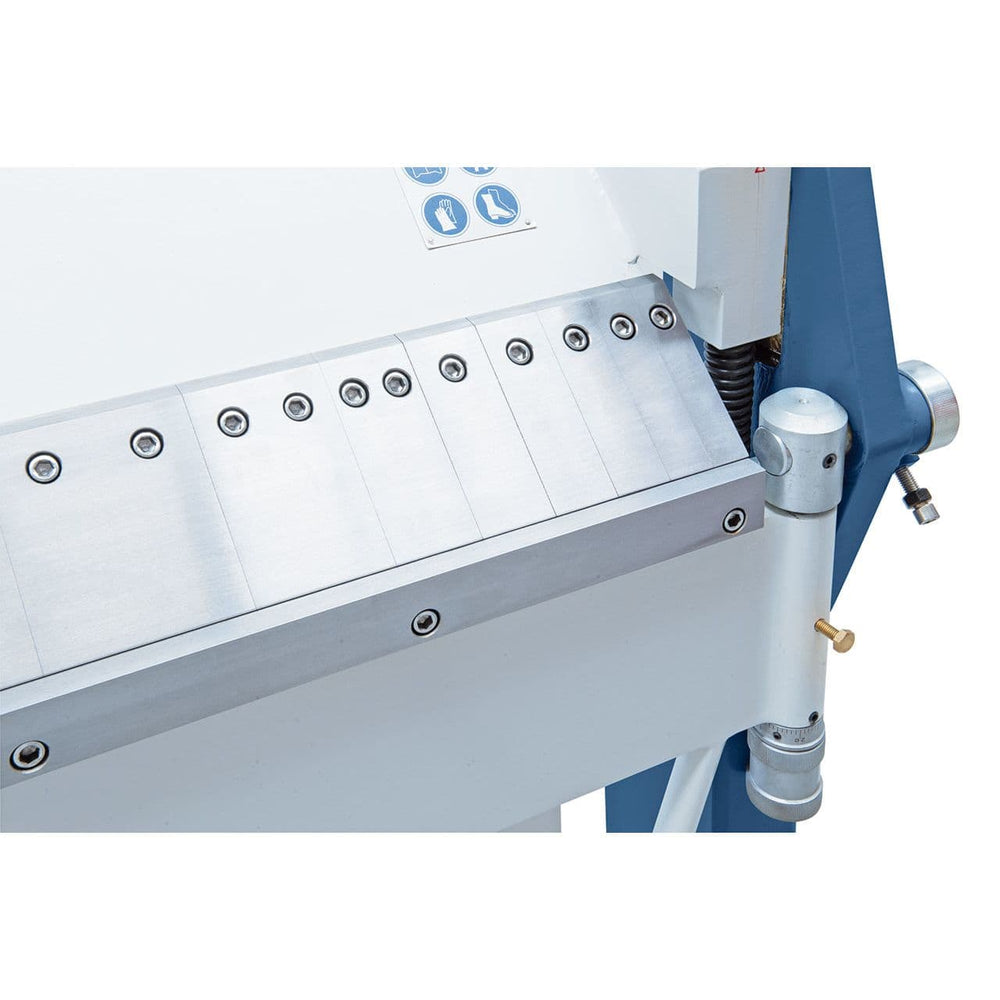

Austauschbares, segmentiertes Obermesser

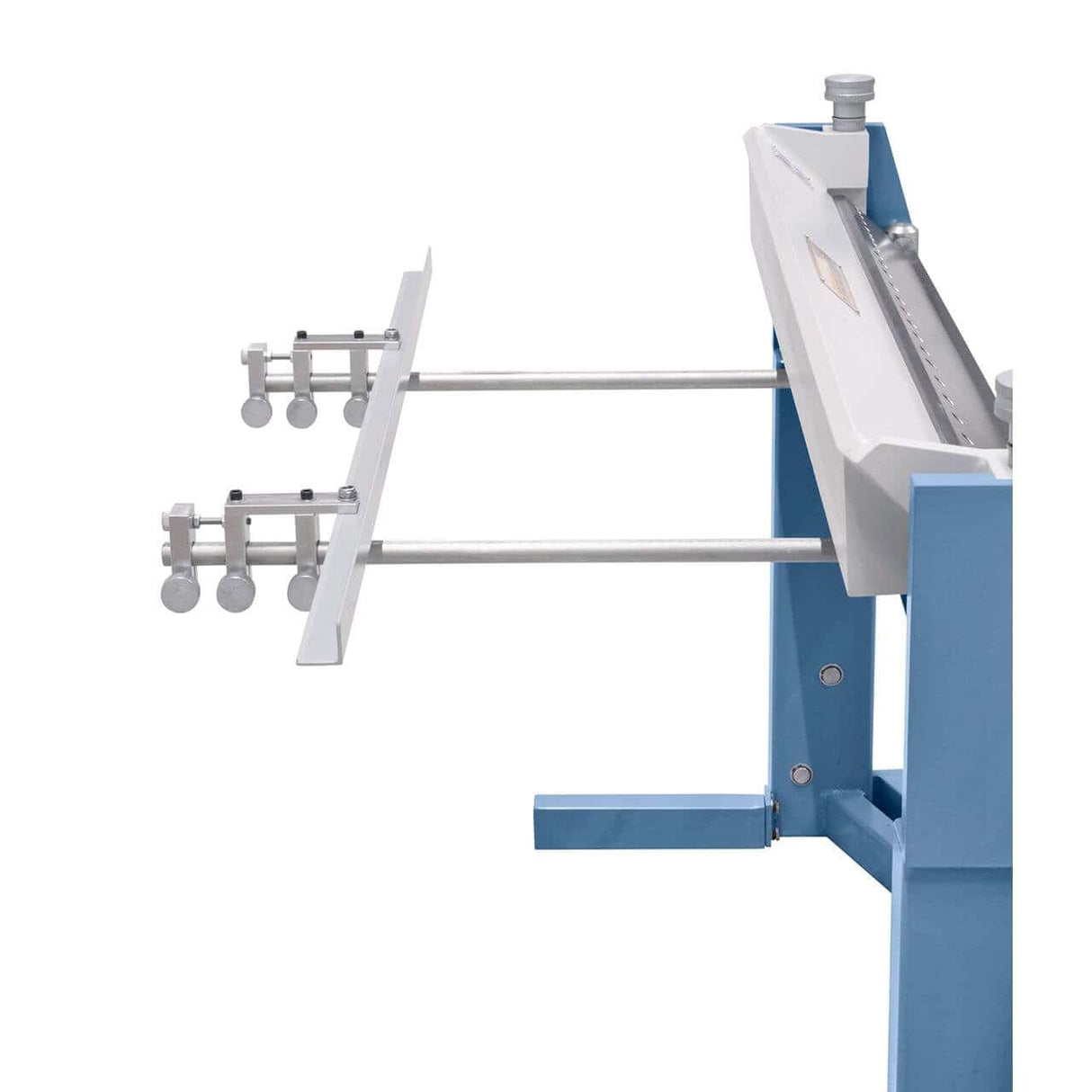

Hinterer Anschlag inklusive
Technische Daten:
| Spezifikation |
Wert |
| Marke |
Bernardo |
| Modell |
TB 1020 |
| Arbeitslänge |
1020 mm |
| Max. Blechdicke (400 N/mm²) |
2,5 mm |
| Maximale Öffnungsweite |
48 mm |
| Biegewinkel |
0° – 135° |
| Breite |
1350 mm |
| Tiefe* |
1115 mm |
| Höhe |
1140 mm |
| Gewicht |
ca. 290 kg |
| * |
mit hinterem Anschlag |
| Messertyp |
Oberes segmentiertes Messer |
| Enthaltene Segmente |
25 – 30 – 35 – 40 – 45 – 50 – 75 – 100 – 150 – 200 – 270 mm |
Lieferumfang:
Bernardo TB 1020 Faltmaschine komplett
Segmentiertes Obermesser
Hinterer Anschlag
Faltsegmentsatz (25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 270 mm)
Logistik
Bernardo-Versand: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen den Serien TB und SB im Bernardo-Biegemaschinenprogramm?

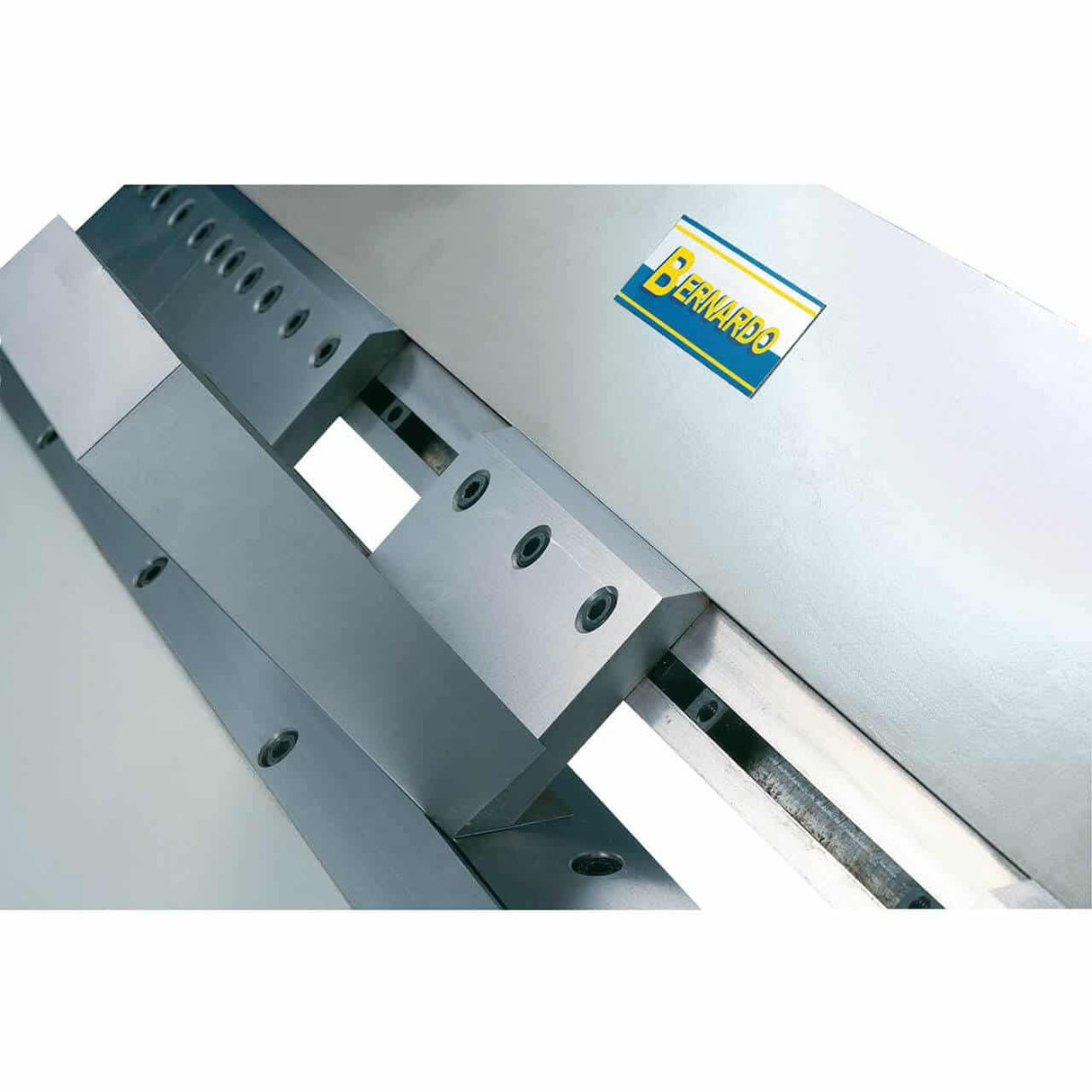

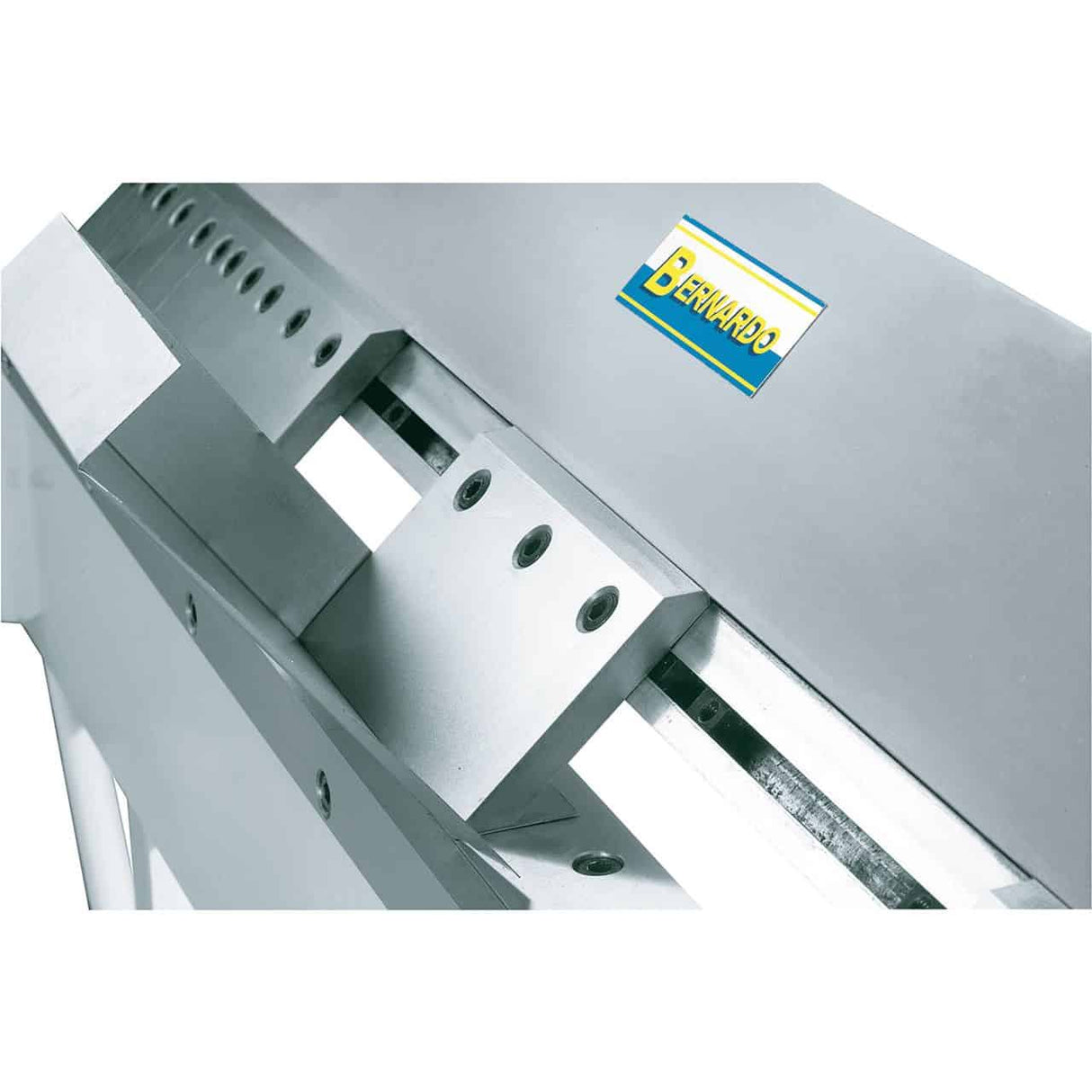

Die TB-Serie (wie diese TB 1020) verfügt über ein segmentiertes Obermesser: Die Segmente sind austauschbar und einzeln abnehmbar. Dadurch kann das Messer für Kastenprofile, tiefe U-Profile und Teile mit hohen Kanten geöffnet werden, ohne die Maschinenstruktur zu beeinträchtigen. Die SB-Serie hat integrierte Schneidschienen – besser geeignet zum Schneiden und Biegen von dünnem Blech in einer Station. TB: komplexe Formen. SB: Schneidet und biegt nacheinander.
Wie verwende ich die austauschbaren Segmente der TB 1020?
Um einen Kasten herzustellen: Entfernen Sie die Segmente an den Positionen, die den Seitenwänden des Kastens entsprechen (wo das bereits gebogene Blech bei den nachfolgenden Biegungen durch das Messer „durchläuft“). Die Segmente lassen sich werkzeuglos entfernen und wieder zusammensetzen. Dadurch wird die TB 1020 von einer einfachen Biegemaschine zu einem Werkzeug für komplexe dreidimensionale Formen – der wesentliche Funktionsunterschied zu Biegemaschinen ohne segmentierte Messer.
Welche maximale Dicke von Aluminium und Edelstahl kann die TB 1020 verarbeiten?
Die Nennkapazität von 1,5 mm bezieht sich auf S235-Stahl (400 N/mm²). Bei Aluminium erhöht sich die Kapazität um 30–50 % – auf ca. 2,1 mm. Bei Edelstahl AISI 304 reduziert sich die Durchbiegung um 30–40 % – etwa 1,0 mm. Bei Dicken nahe der Grenze sollte vor der Serienfertigung stets ein Probestück geprüft werden.
Kann die TB 1020 eine Abkantpresse für handwerkliche Prozesse ersetzen?
Für Bleche bis 1,5 mm Dicke und Längen bis 1020 mm deckt die TB 1020 die allermeisten handwerklichen Prozesse in der Blechbearbeitung, im leichten Holzbau und in Werkstätten ab. Abkantpressen (AKPL) sind erforderlich, wenn: die Dicke 3 mm überschreitet, Serienfertigung in großen Stückzahlen anfällt und millimetergenaue Wiederholgenauigkeit entscheidend ist (die TB 1020 bietet manuelle Präzision). Für die handwerkliche Fertigung und Wartung ist die TB aufgrund ihres hervorragenden Preis-Leistungs-Verhältnisses die richtige Wahl.
Sind Schaufeln, Segmente und Ersatzteile erhältlich?
Oberschaufeln, austauschbare Segmente und Original-Ersatzteile von Bernardo sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
