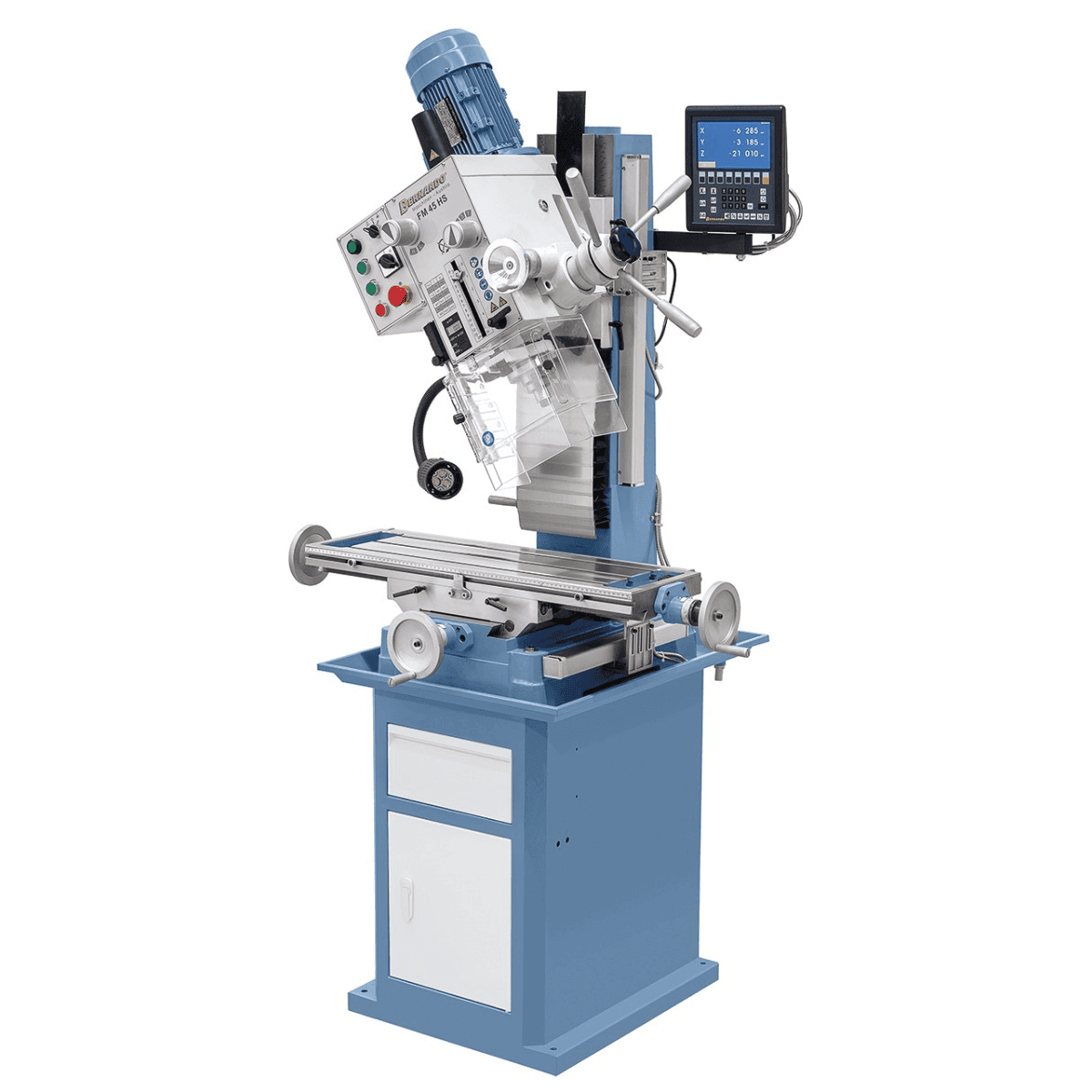

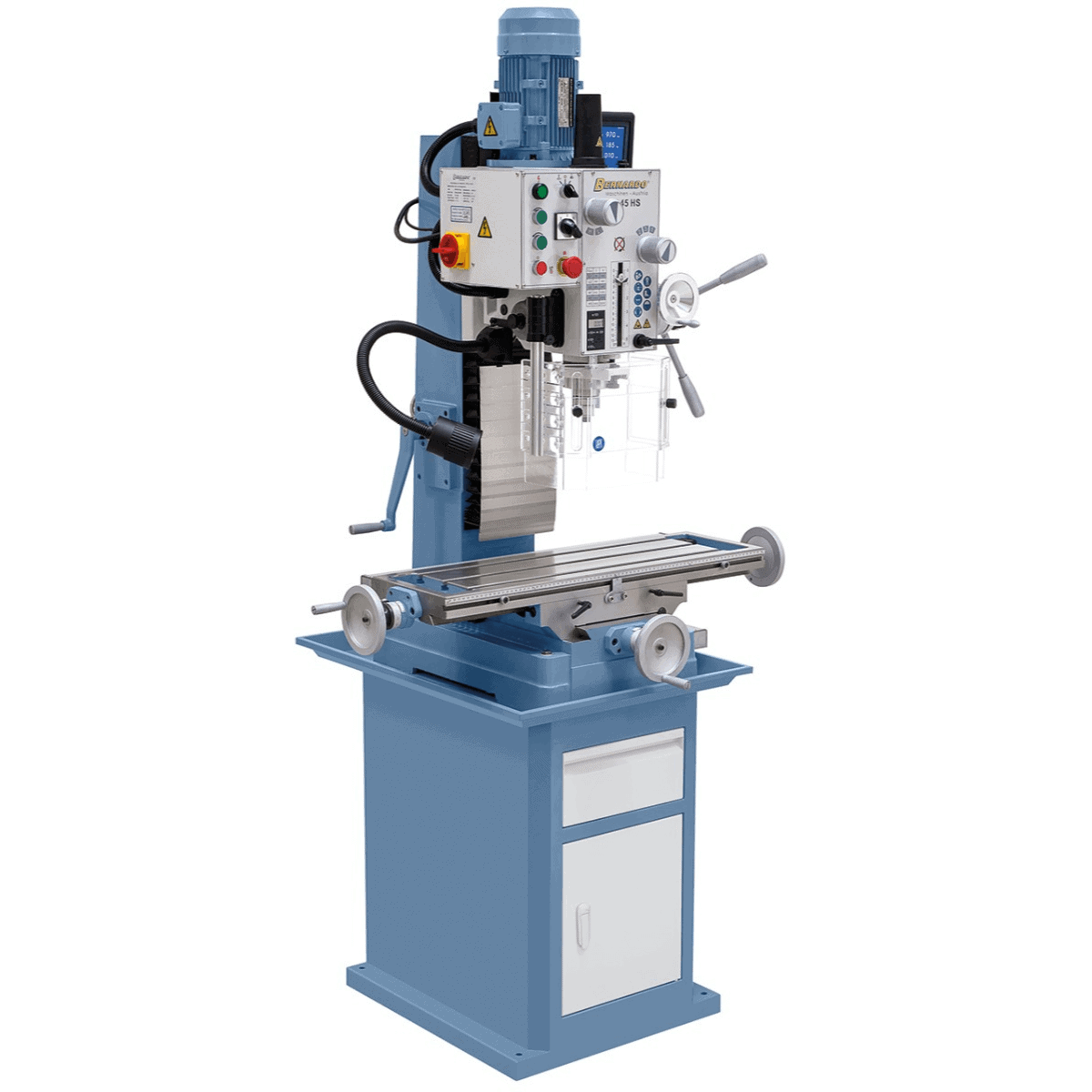

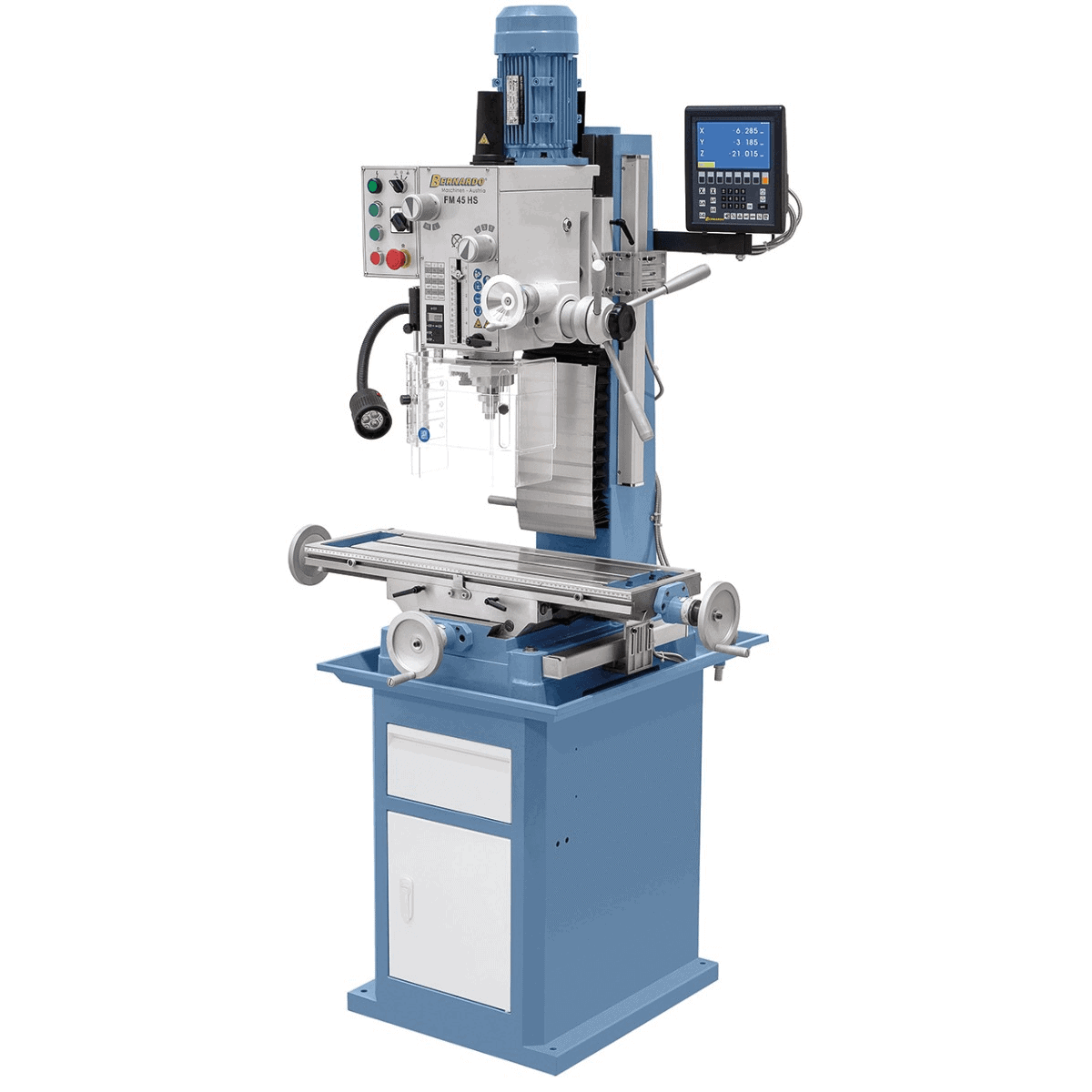

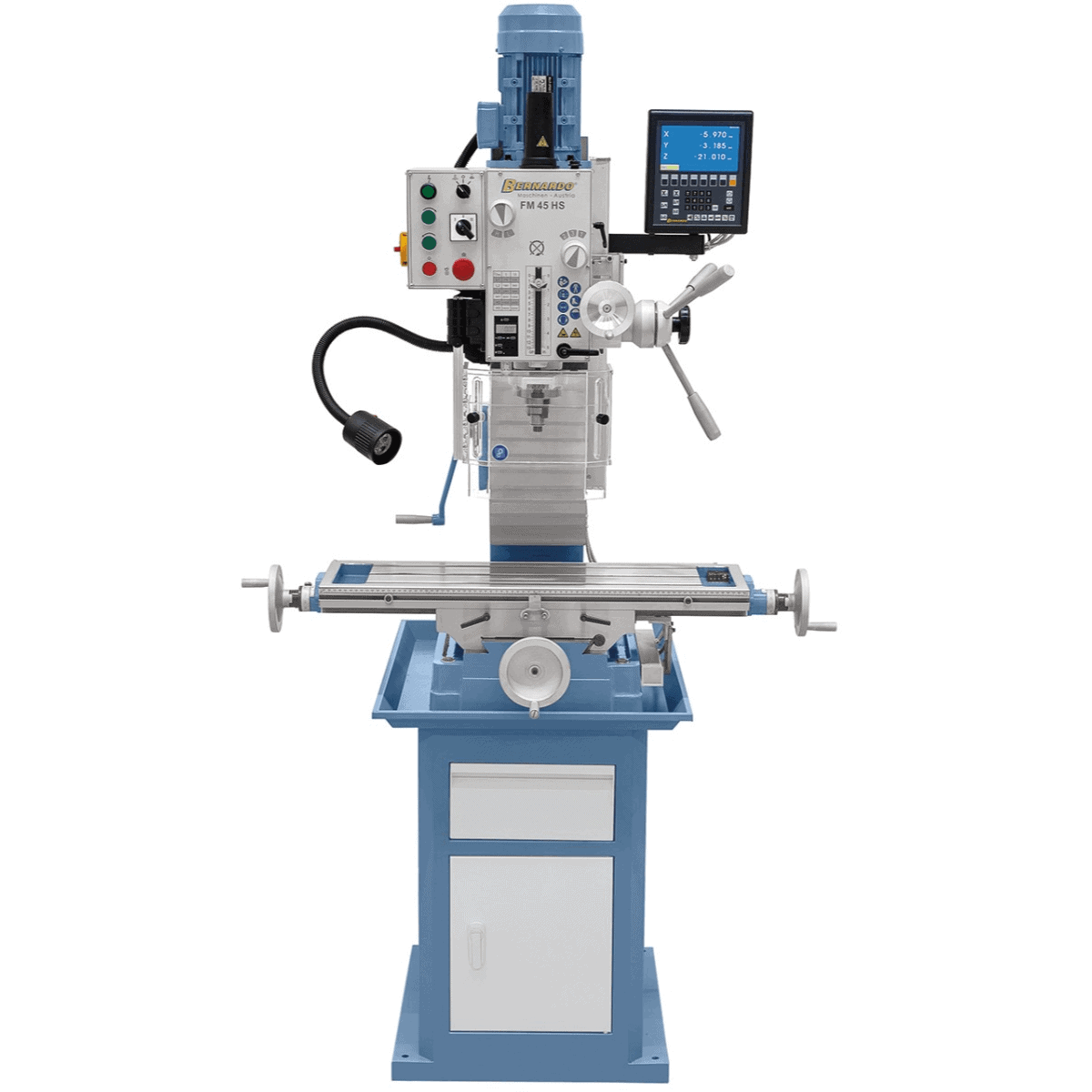

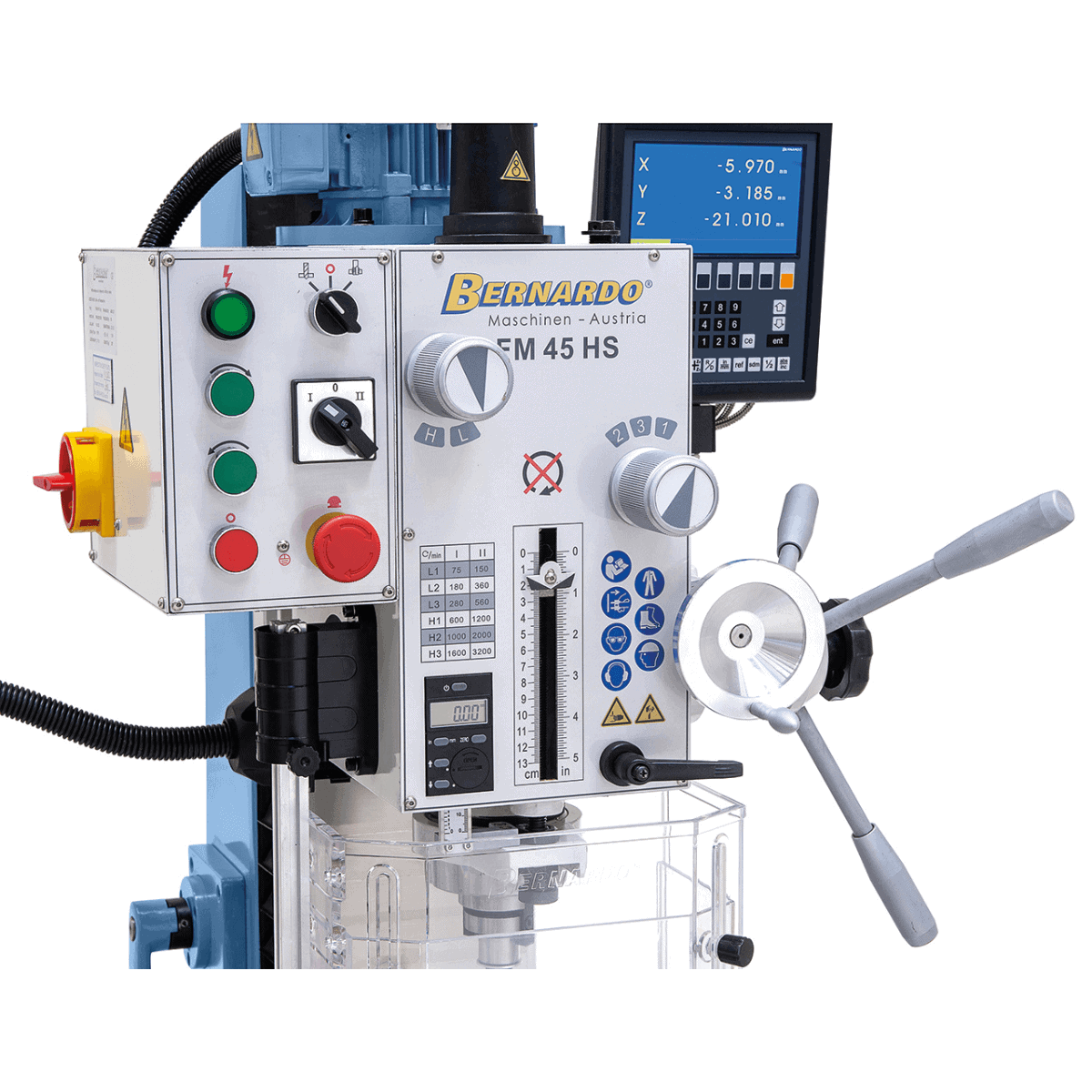

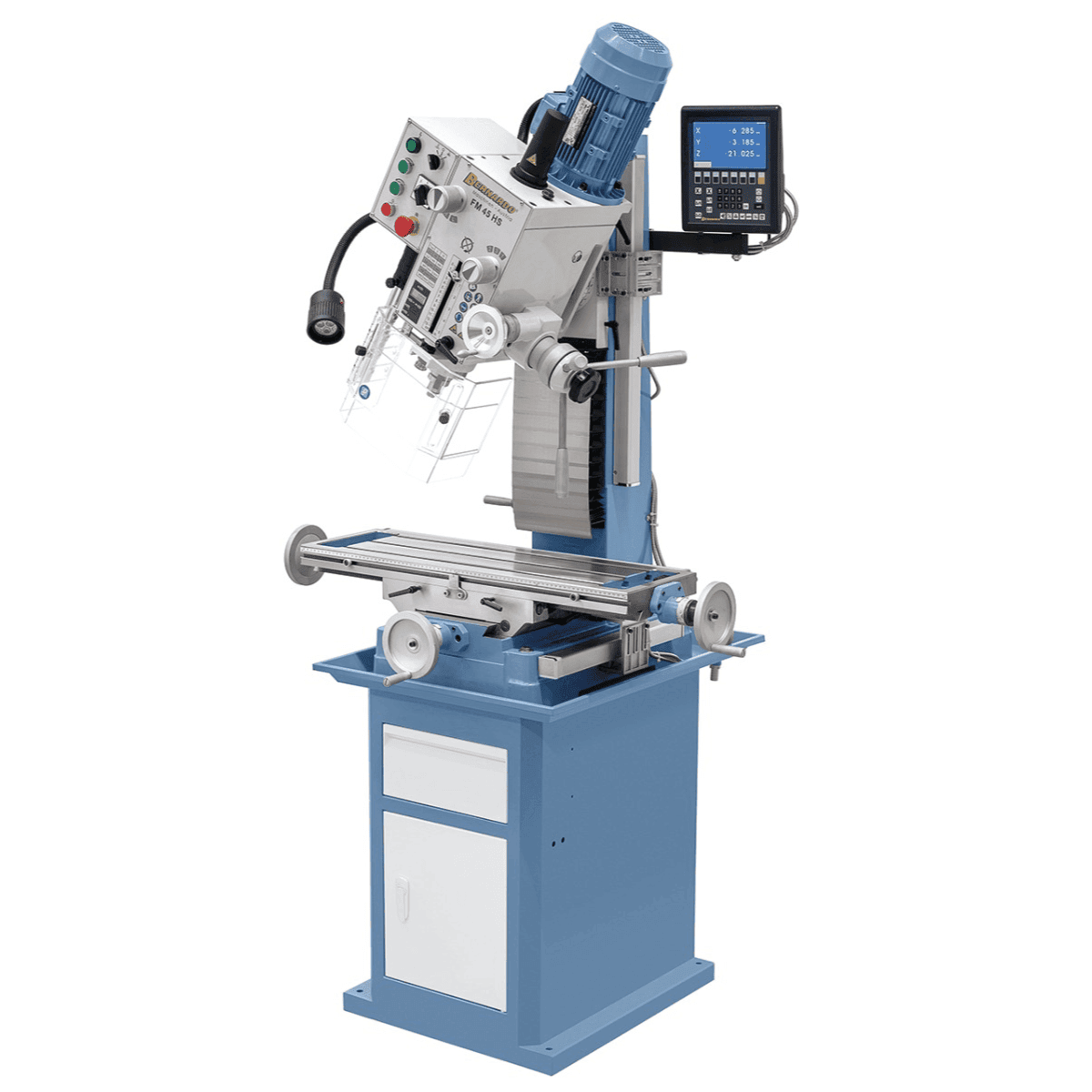

Bernardo FM 45 HS Bohr- und Fräsmaschine mit ES-12 V 3-Achsen-Digitalanzeige
Die Bernardo FM 45 HS ist eine Multifunktionsmaschine für professionelle Anwendungen wie Bohren, Fräsen und Gewindeschneiden. Ausgestattet mit einem ölgekühlten Getriebe mit 12 Drehzahlbereichen (75–3200 U/min) gewährleistet sie einen reibungslosen Kraftfluss und eine schnelle Drehzahlwahl.
Der von -60° bis +60° schwenkbare Spindelkopf, der 800 x 240 mm große, beschichtete Kreuztisch und die Schwalbenschwanzführungen in X-, Y- und Z-Richtung machen die Maschine äußerst vielseitig und präzise. Der 1,5-kW-Motor sorgt zusammen mit den einstellbaren Vorschüben und dem mitgelieferten Zubehör für ein hervorragendes Preis-Leistungs-Verhältnis und ist ideal für Werkstätten und Anwender, die höchste Zuverlässigkeit benötigen.
Hauptmerkmale
Bohren in Stahl bis 32 mm und in Gusseisen bis 40 mm

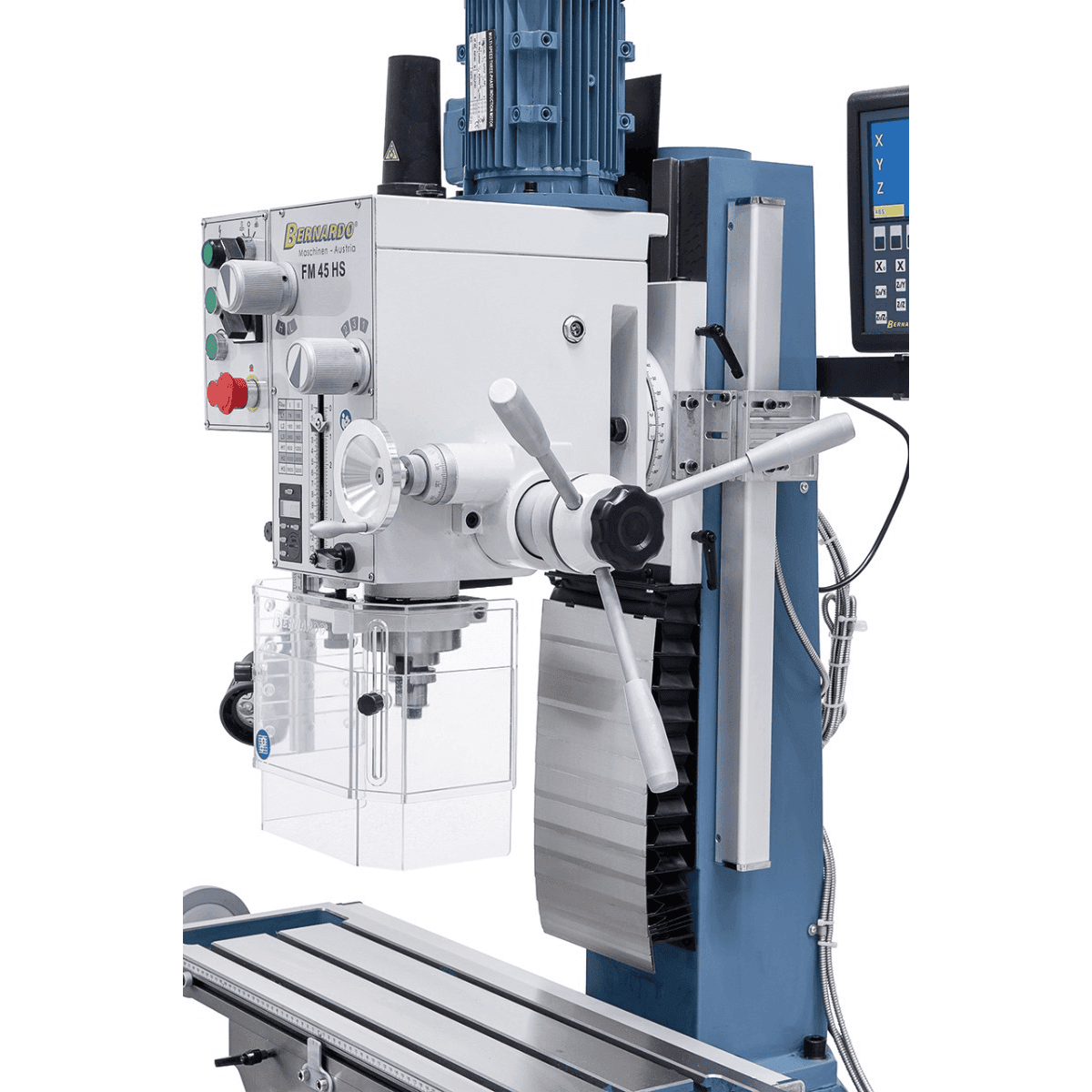

Fräsen mit Schwenkkopf von -60° bis +60° für Winkelbearbeitung
Ölbadgetriebe mit 12 Geschwindigkeiten (75–3200 U/min)

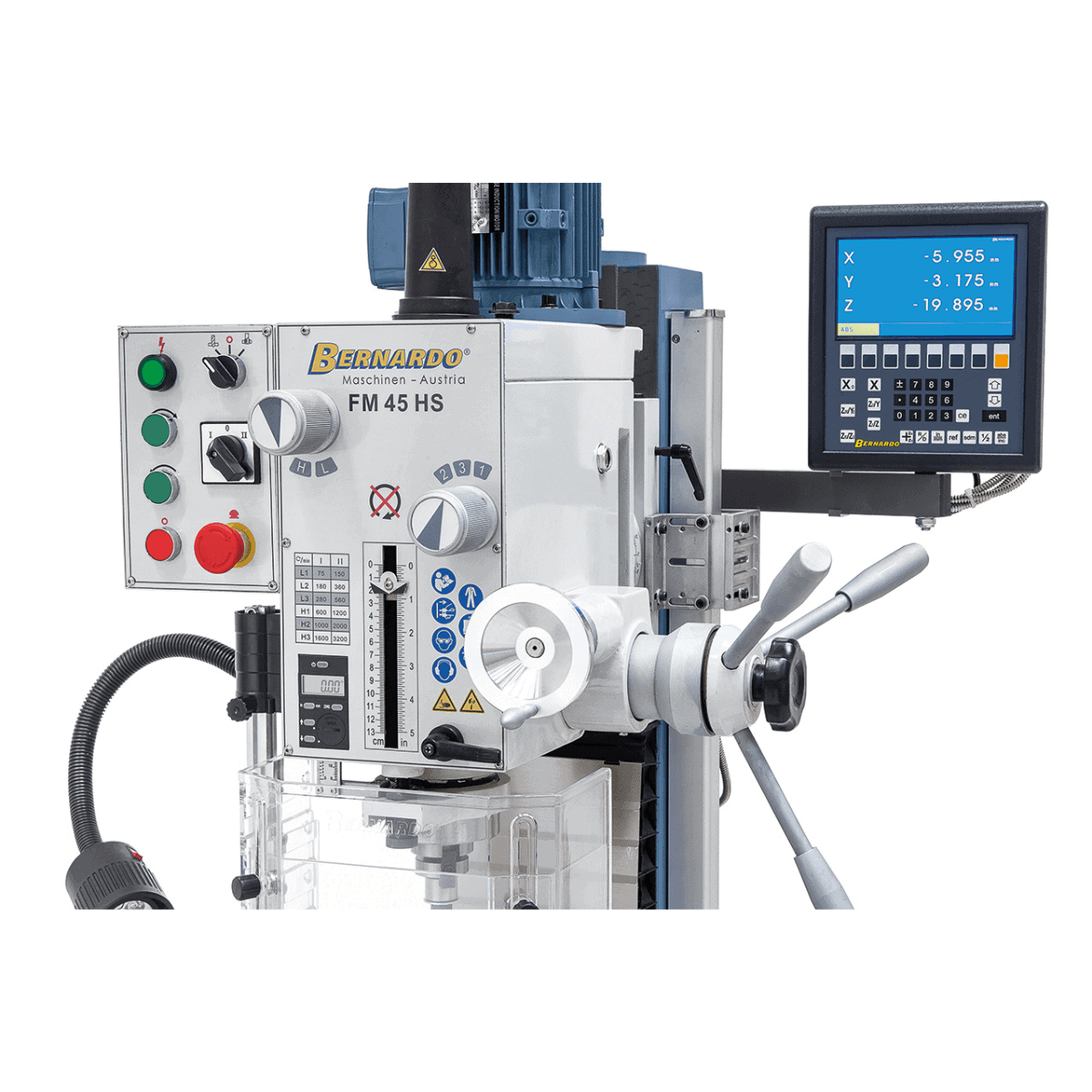

3-Achsen-Digitalanzeige ES-12 V serienmäßig enthalten
Rechts-/Linkslauf zum Gewindeschneiden

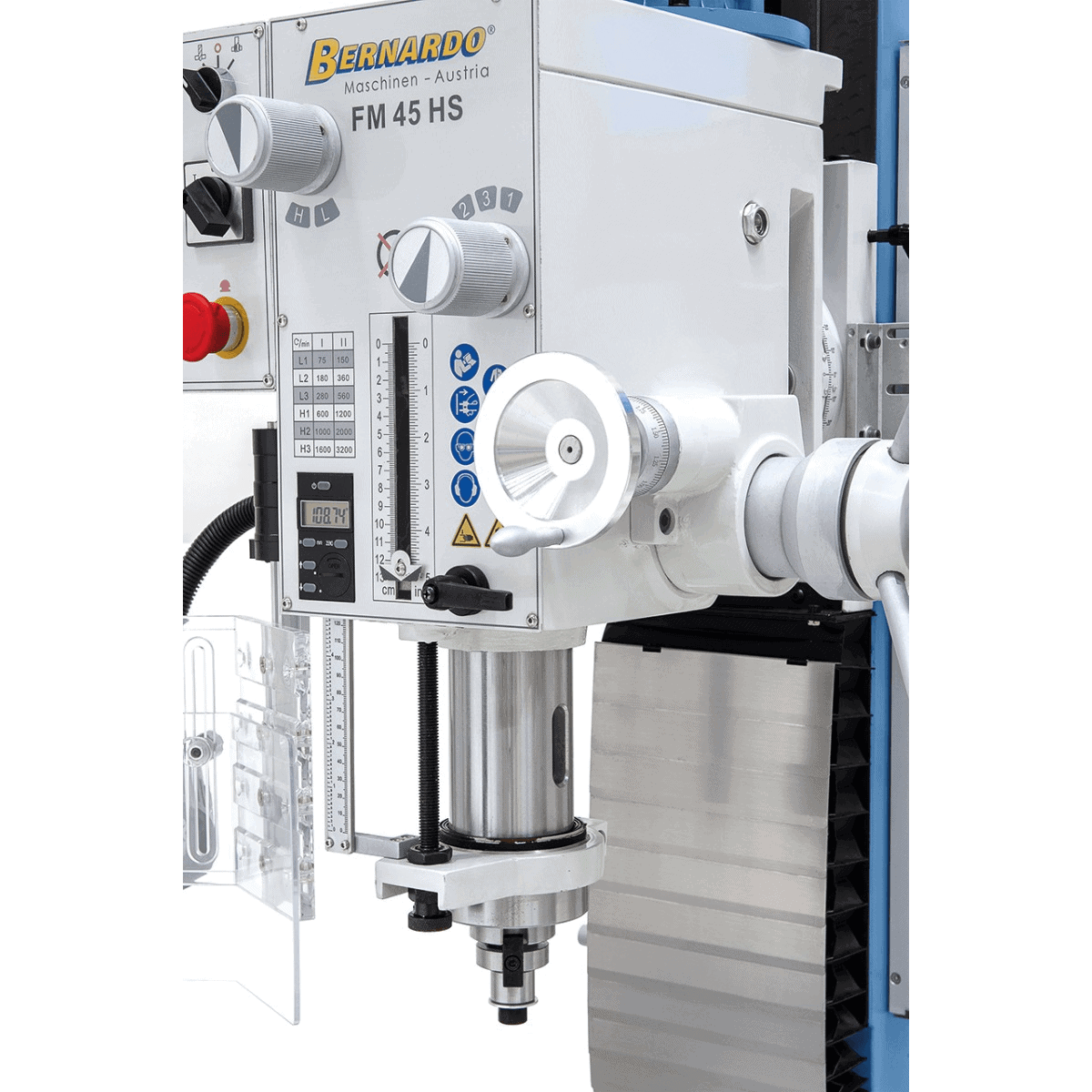

Spindel mit MT4-Aufnahme und 125 mm Hub

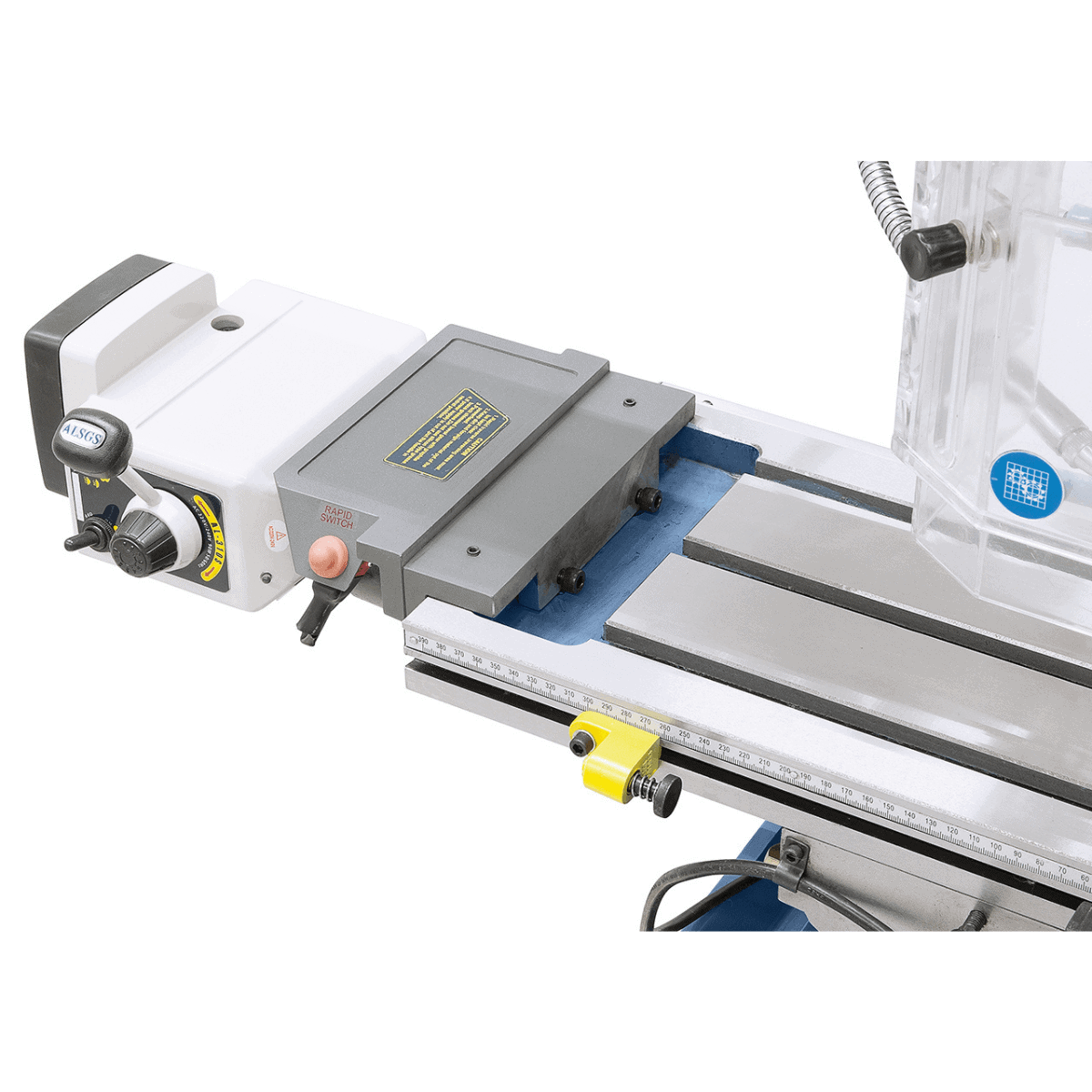

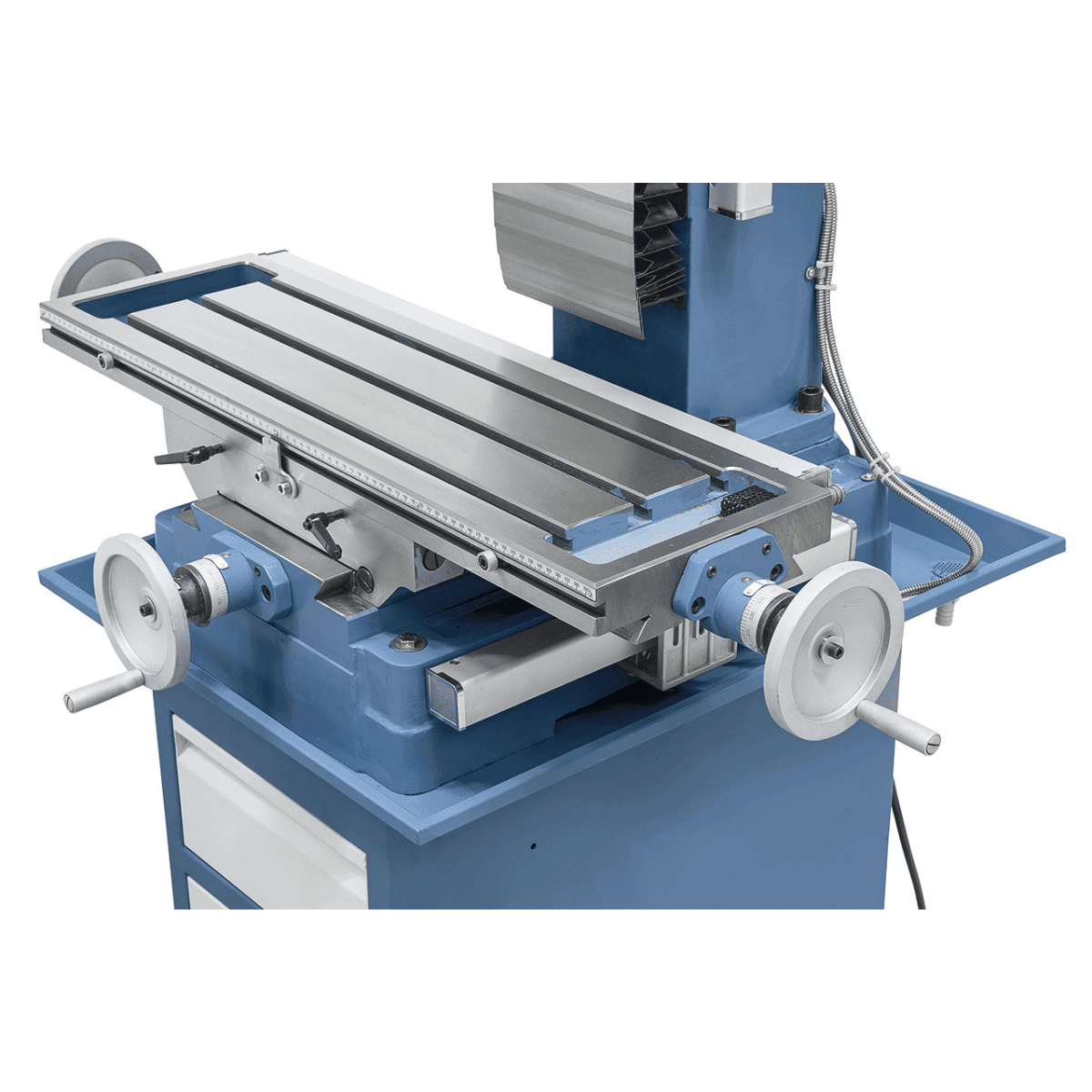

Kreuztisch 800 x 240 mm mit 555 x 205 mm Hub
Schwalbenschwanzführungen auf der X-, Y- und Z-Achse, einstellbar mit Keilleisten

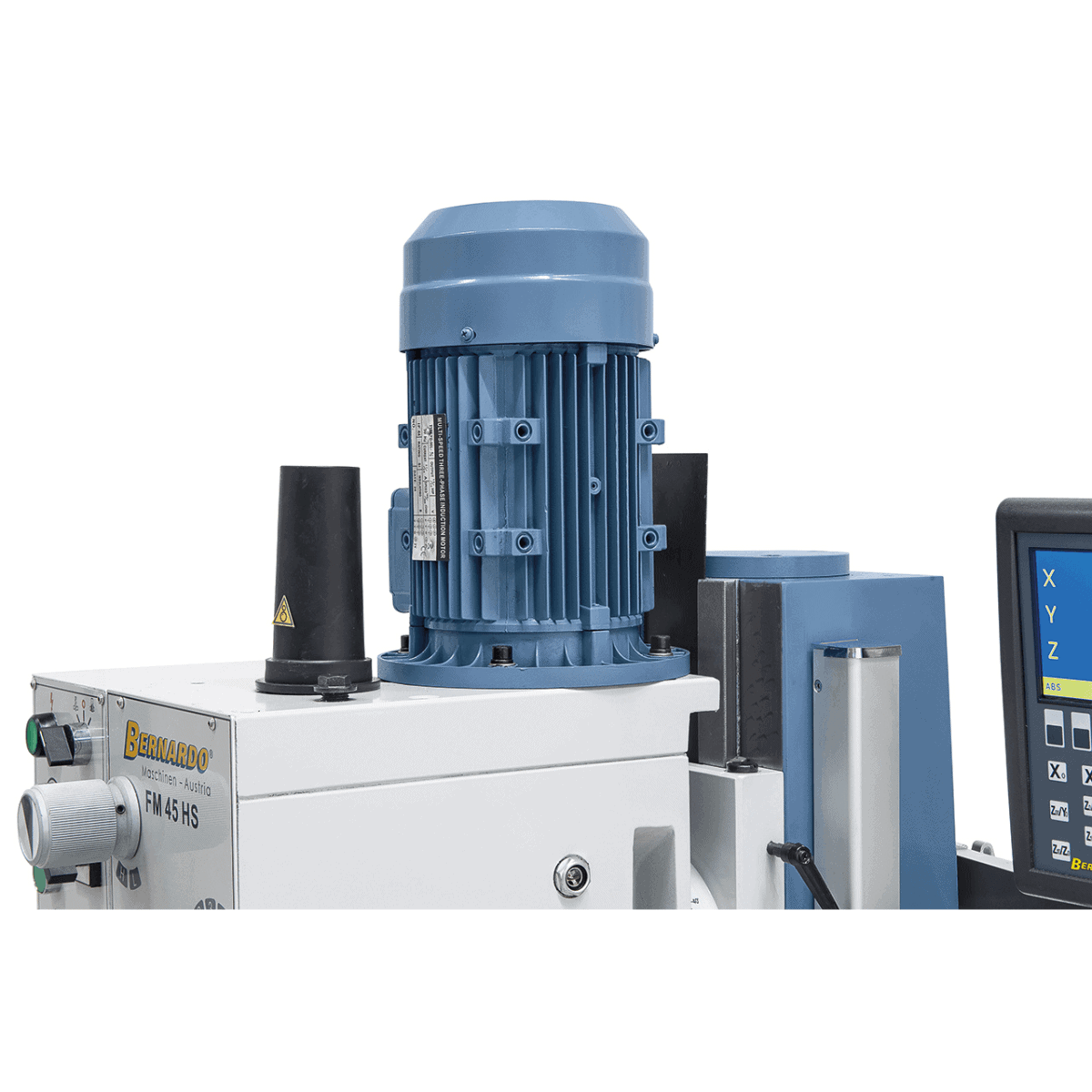

Motor 1,1/1,5 kW (400 V) für Hochleistungsfähig
Robuste Gusseisenkonstruktion und hohe Betriebsstabilität
Ausgezeichnetes Preis-Leistungs-Verhältnis
Technische Tabelle:
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
32 mm |
| Bohrkapazität in Gusseisen |
40 mm |
| Max. Fräskapazität |
80 mm |
| Abstand zwischen Spindel und Ständer |
220 mm |
| Spindeldrehzahl (12 Stufen) |
75 – 3200 U/min |
| Spindelaufnahme |
MT 4 |
| Spindelhub |
125 mm |
| Tischabmessungen |
800 x 240 mm |
| Verfahrweg (X/Y) |
555 / 205 mm |
| Kopfneigung |
-60° bis +60° |
| Abstand Spindel-Tisch |
60 – 485 mm |
| Kopfhöhenverstellung |
425 mm |
| T-Nut-Abmessungen |
14 mm |
| Motorleistung S1 100 % |
1,1 / 1,5 kW (400 V) |
| Motorleistung S6 40 % |
1,5 / 2,2 kW (400 V) | V)
| Maschinenabmessungen (B x T x H) H)* |
1140 x 770 x 1500 mm |
| Gewicht |
ca. 287 kg |
| *ohne Ständer |
|
Lieferumfang:

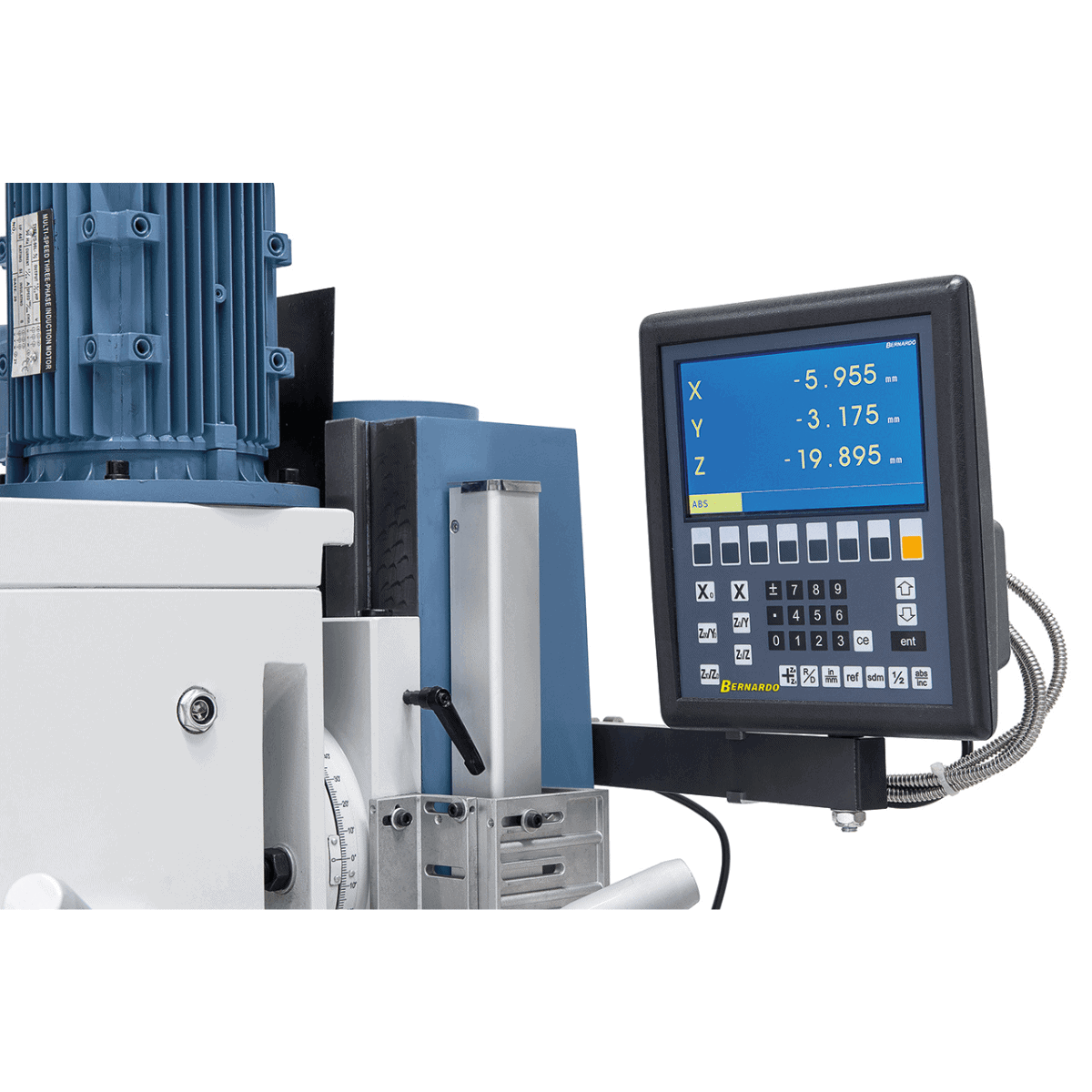

ES-12 V 3-Achsen-Digitalanzeige mit LCD
Schnellspannfutter 3–16 mm / B16
Spindel MT 4 / B16
Zugstange M16
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT4/27 mm

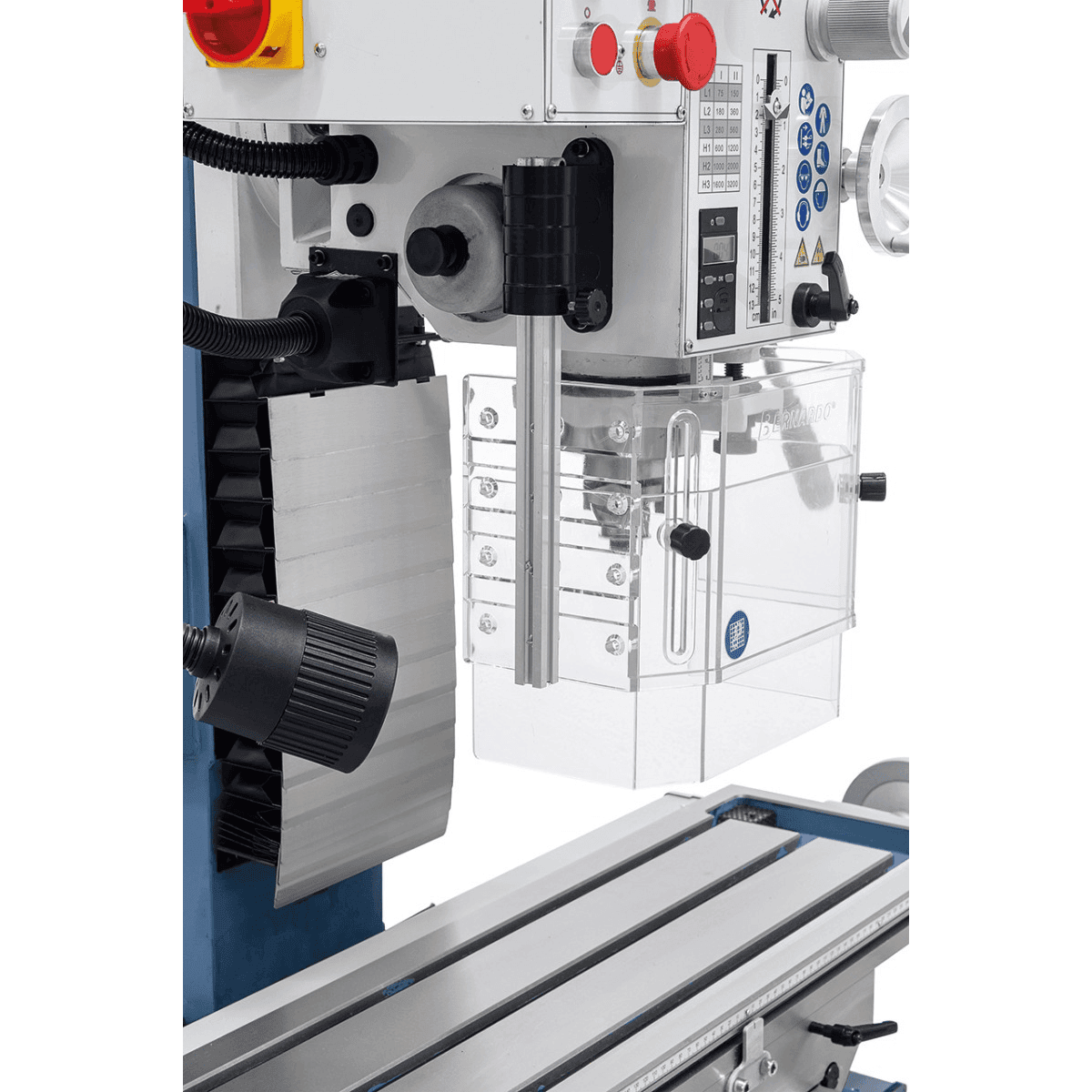

Höhenverstellbare Schutzhaube
Gewindeschneidvorrichtung
LED-Arbeitsleuchte
Digitale Spindelweganzeige
Stahlschutzhaube
Längenlineal
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Worin unterscheiden sich die KF- und die BF/FM-Serien von Bernardo?
Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelstock, die KF-Serie nicht.
Was bedeuten die Suffixe „Vario“ und „HSV“?
Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf neigbar von −90° bis +90° (Kopfschwenkbar). BDC: Integrierte 3-Achsen-Digitalanzeige (Digitalanzeige). Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.
Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?
Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Bei Modellen ohne diese Bezeichnung ist sie als optionales Zubehör erhältlich. Bitte beachten Sie die jeweilige Modellbeschreibung.
Sind Ersatzteile erhältlich?
Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?
Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
