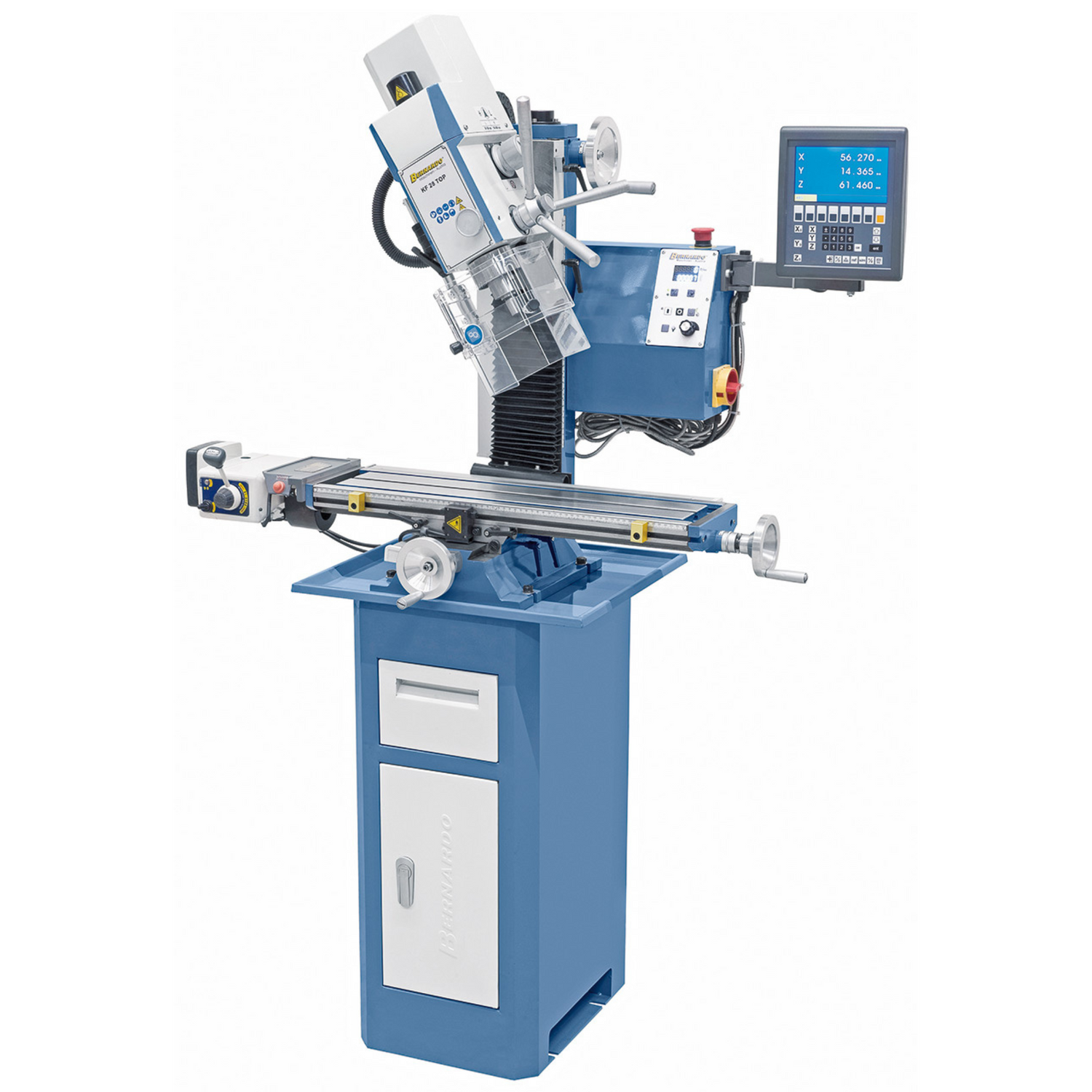

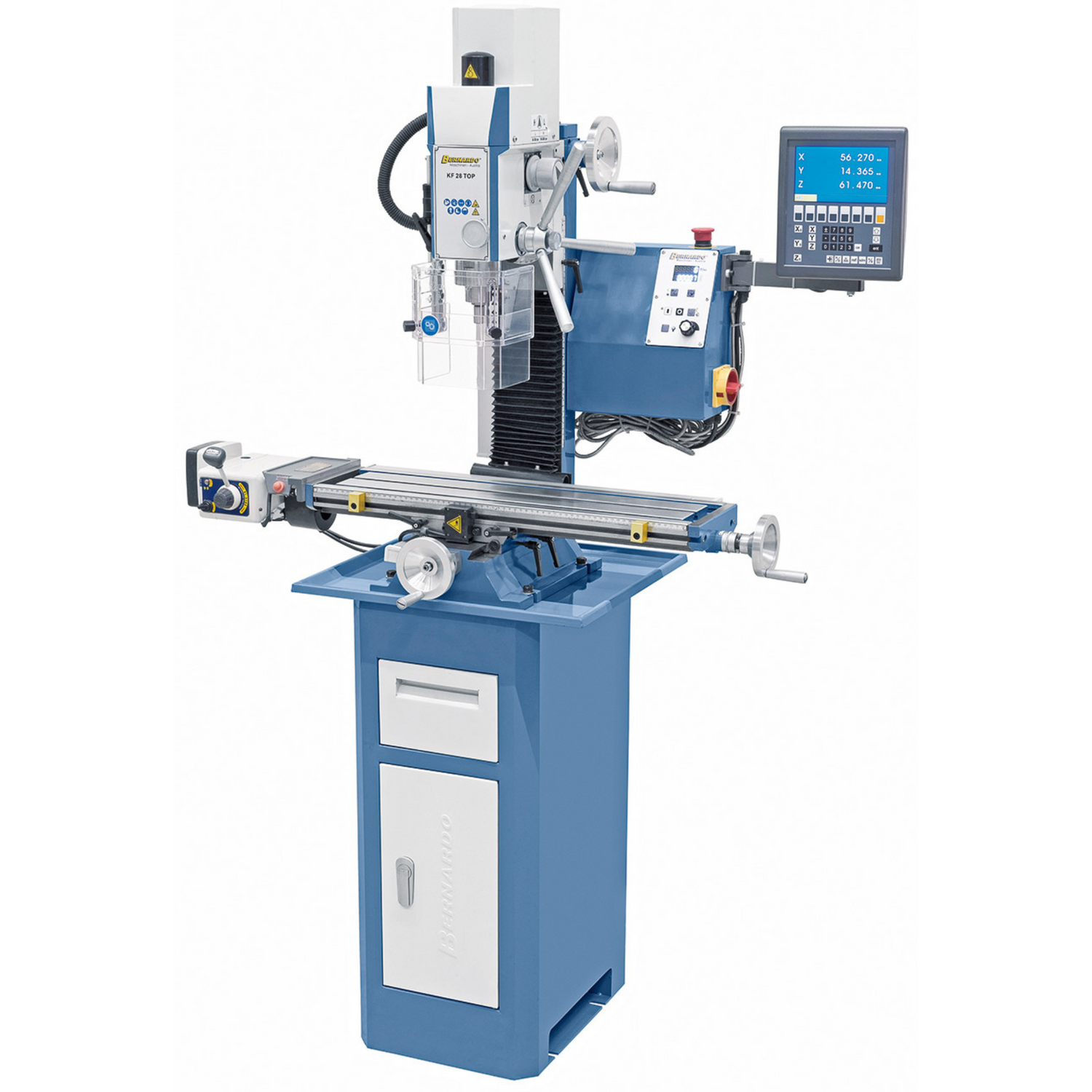

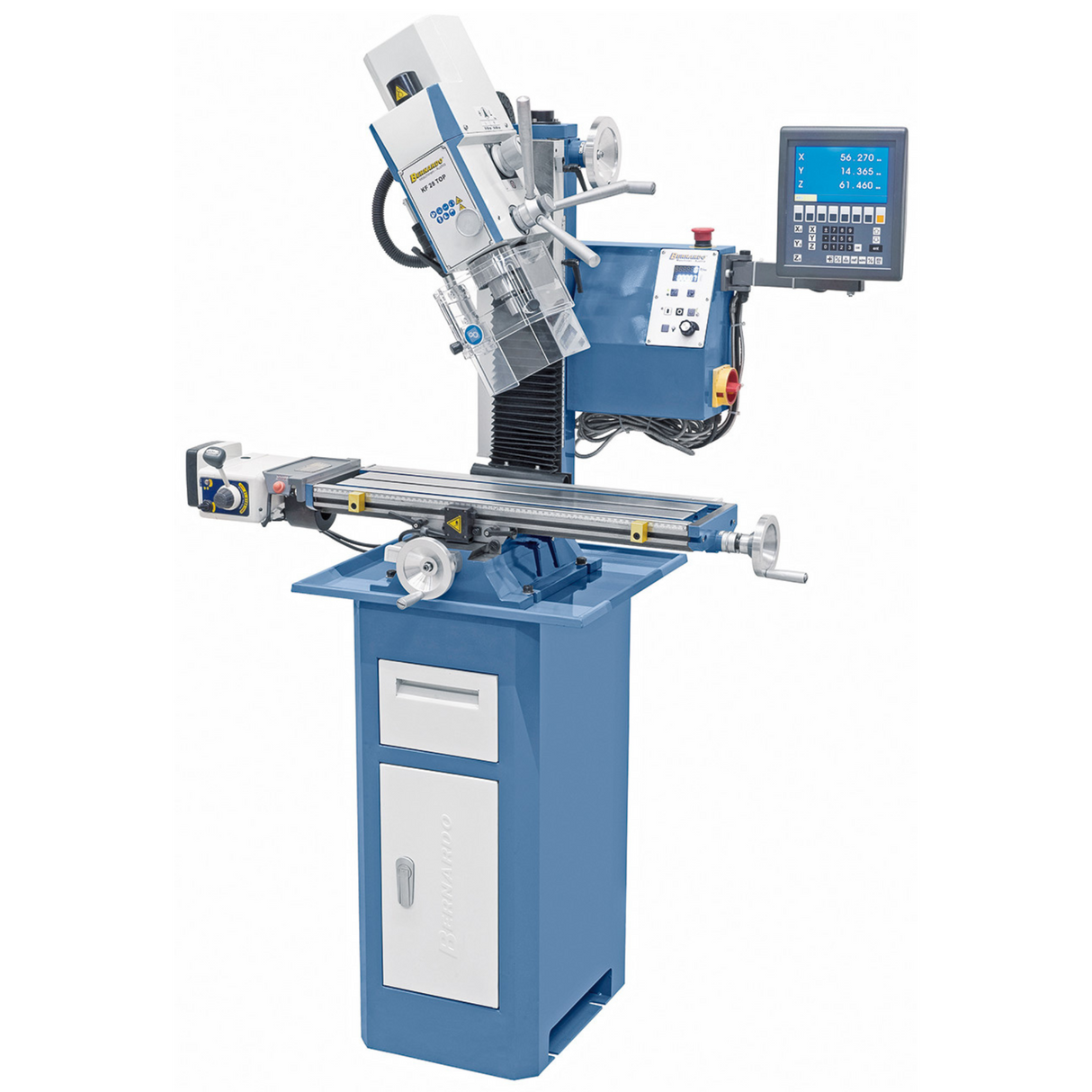

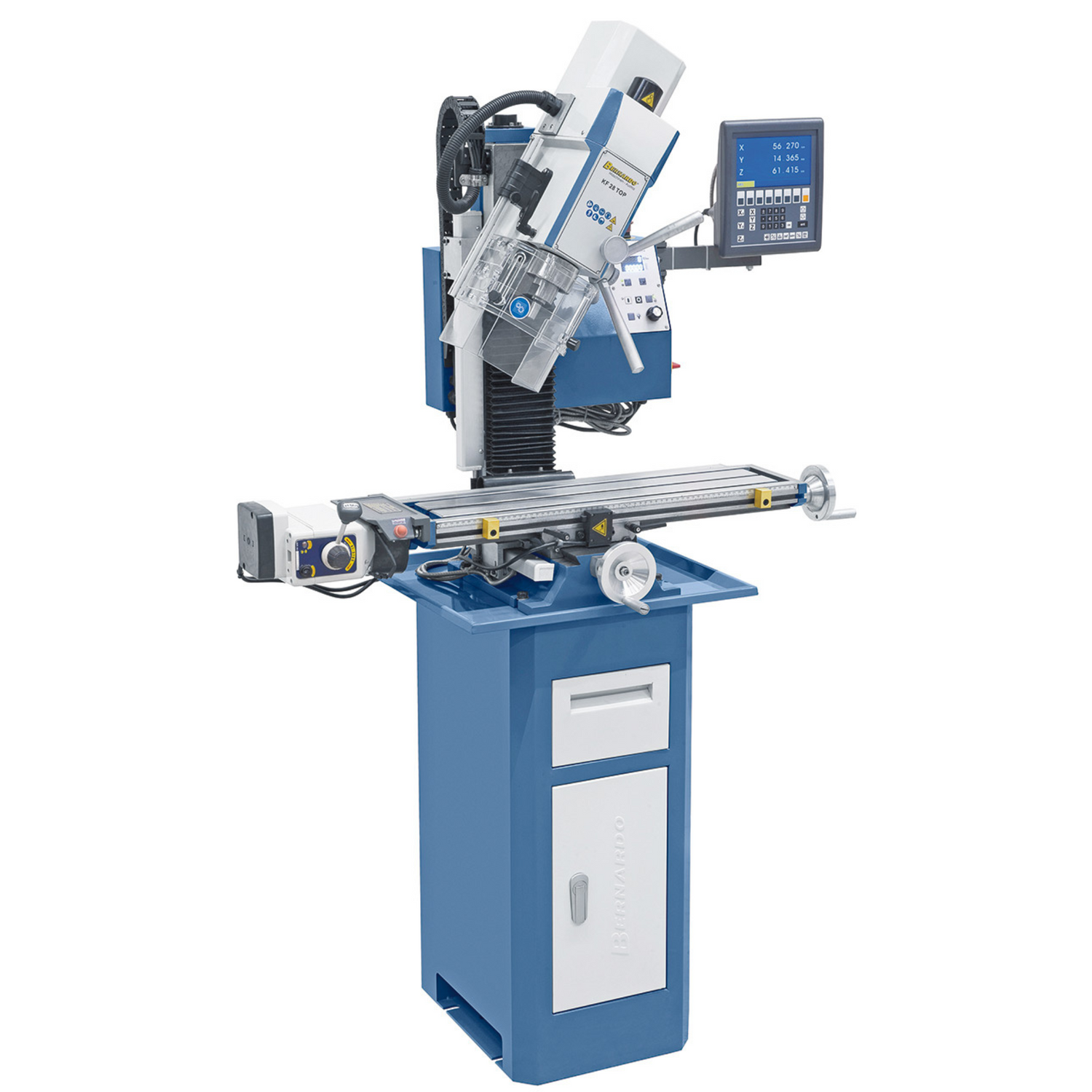

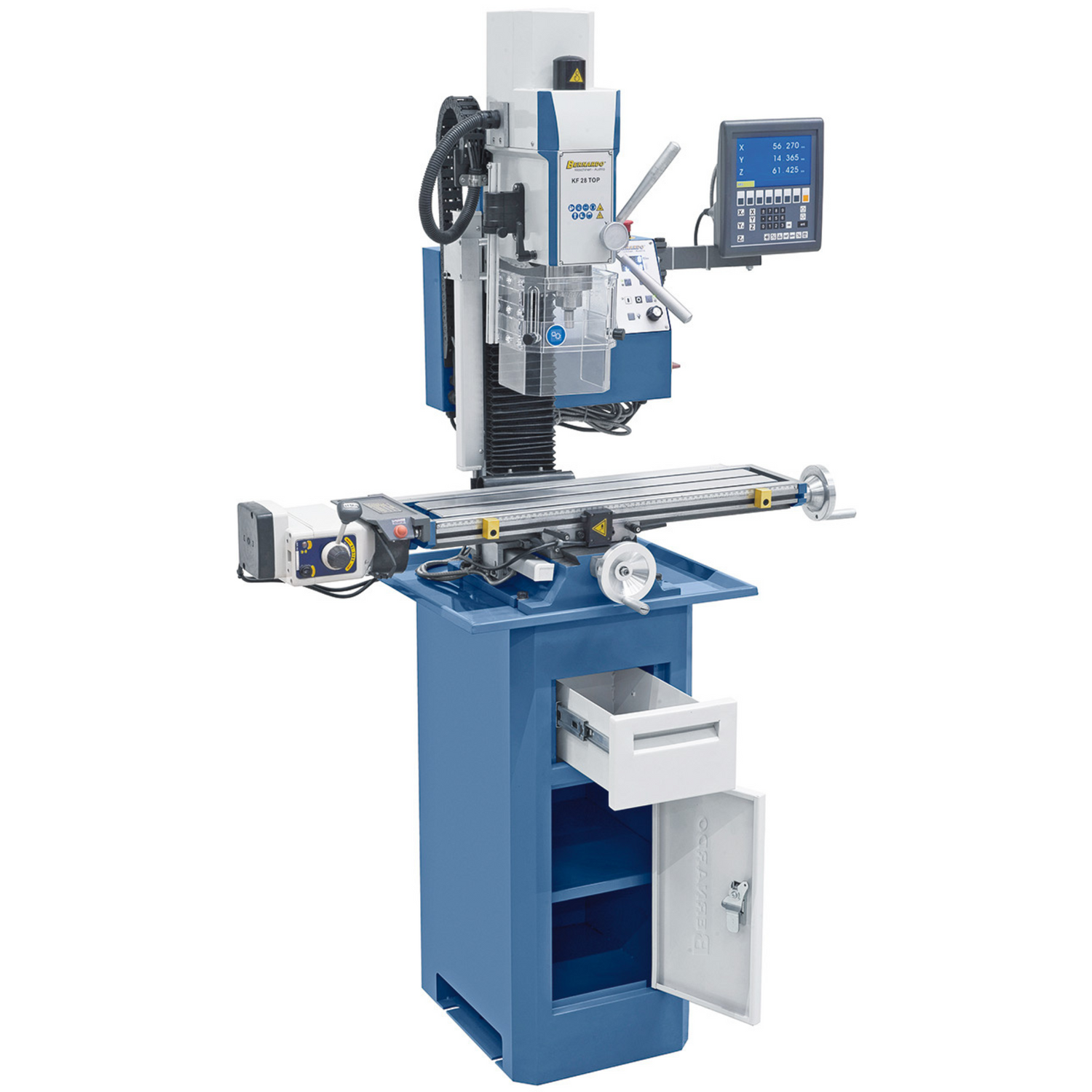

Bernardo KF 28 Top-Bohr- und Fräsmaschine mit 3-Achs-Display

Bernardo KF 28 Top Bohr- und Fräsmaschine mit automatischem Vorschub und ES-12 V 3-Achsen-Digitalanzeige

Die Bernardo KF 28 Top ist eine vielseitige und kompakte Bohr- und Fräsmaschine, die sich ideal für Werkstätten und mechanische Labore eignet. Dank ihres 2-stufigen Getriebes und der stufenlosen Drehzahlregelung (50–2600 U/min) gewährleistet sie die optimale Anpassung an verschiedene Materialien.

Ausgestattet mit einem ±90° schwenkbaren Spindelkopf, einem 700 x 180 mm großen Quertisch mit 430 x 120 mm Verfahrweg und automatischem Vorschub in X-Richtung ermöglicht sie Fräsen, Bohren, Winkelbohren und Gewindeschneiden. Digitale Spindeldrehzahl- und Hubanzeigen sowie die standardmäßig enthaltene digitale 3-Achsen-Anzeige ES-12 V gewährleisten eine optimale Bearbeitungskontrolle. Schwalbenschwanzführungen auf der X-, Y- und Z-Achse, die mit Keilleisten justiert werden können, und präzisionsgefertigte Kegelrollenlager garantieren eine Rundlaufgenauigkeit von ≤ 0,015 mm. Robuste Gusseisenkonstruktion, EMV-Filter, einstellbare Schutzfunktionen und eine LED-Lampe runden das Paket ab und vereinen Präzision und Sicherheit.

---

Hauptmerkmale

Bohren in Stahl bis 25 mm und Stirnfräsen bis 25 mm
Zweistufiges Getriebe mit stufenlos einstellbarer Drehzahl (50–2600 U/min)

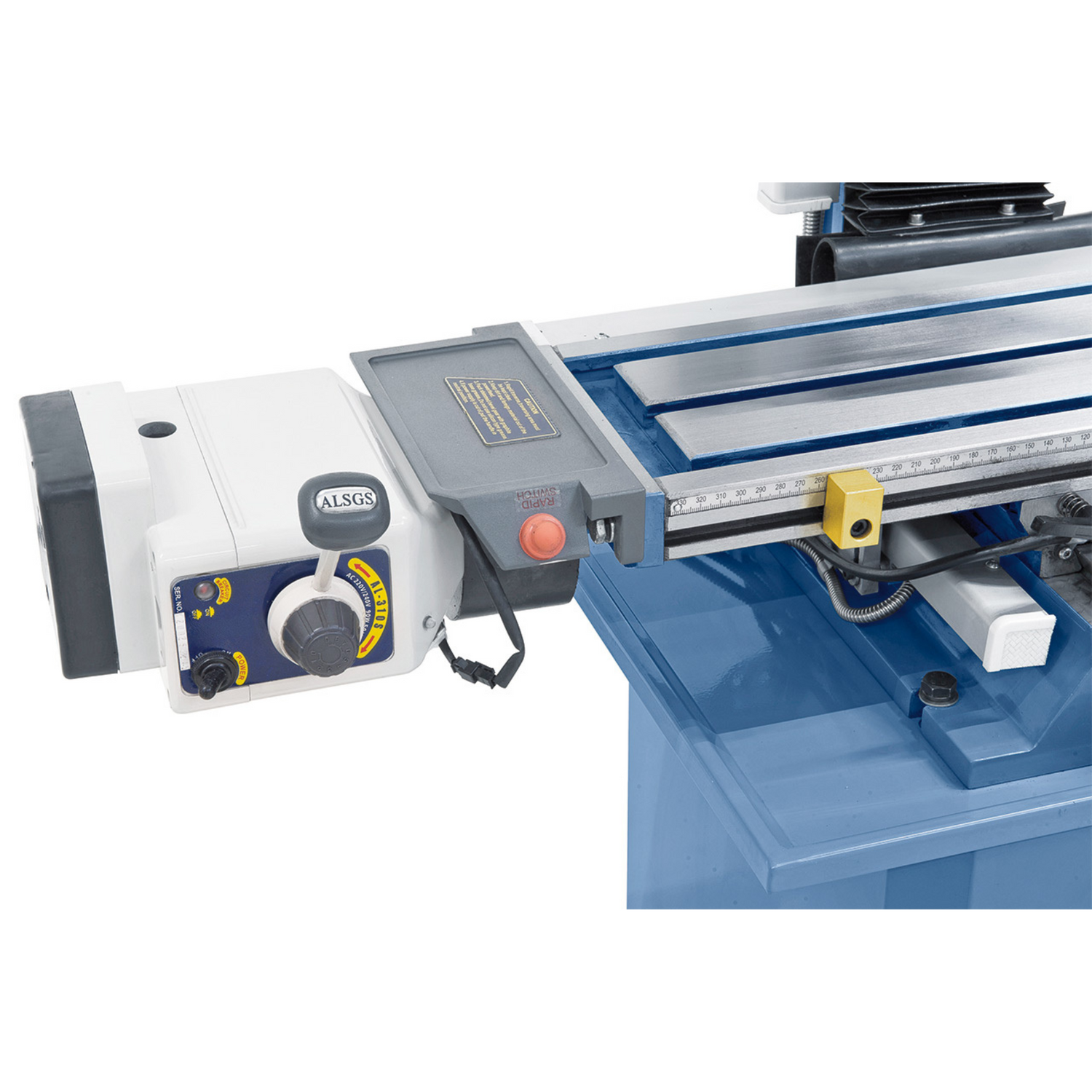

Automatischer X-Achsen-Vorschub serienmäßig

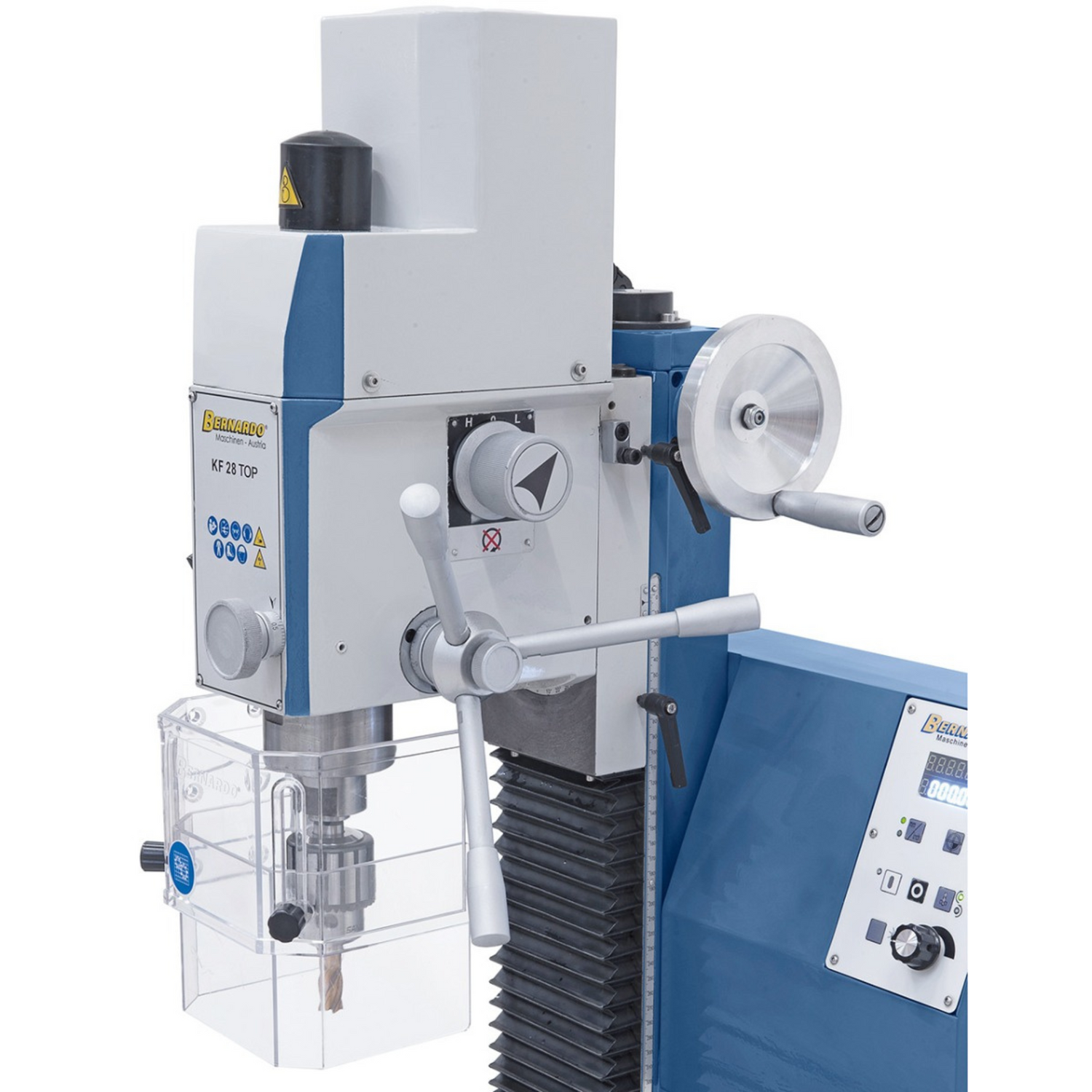

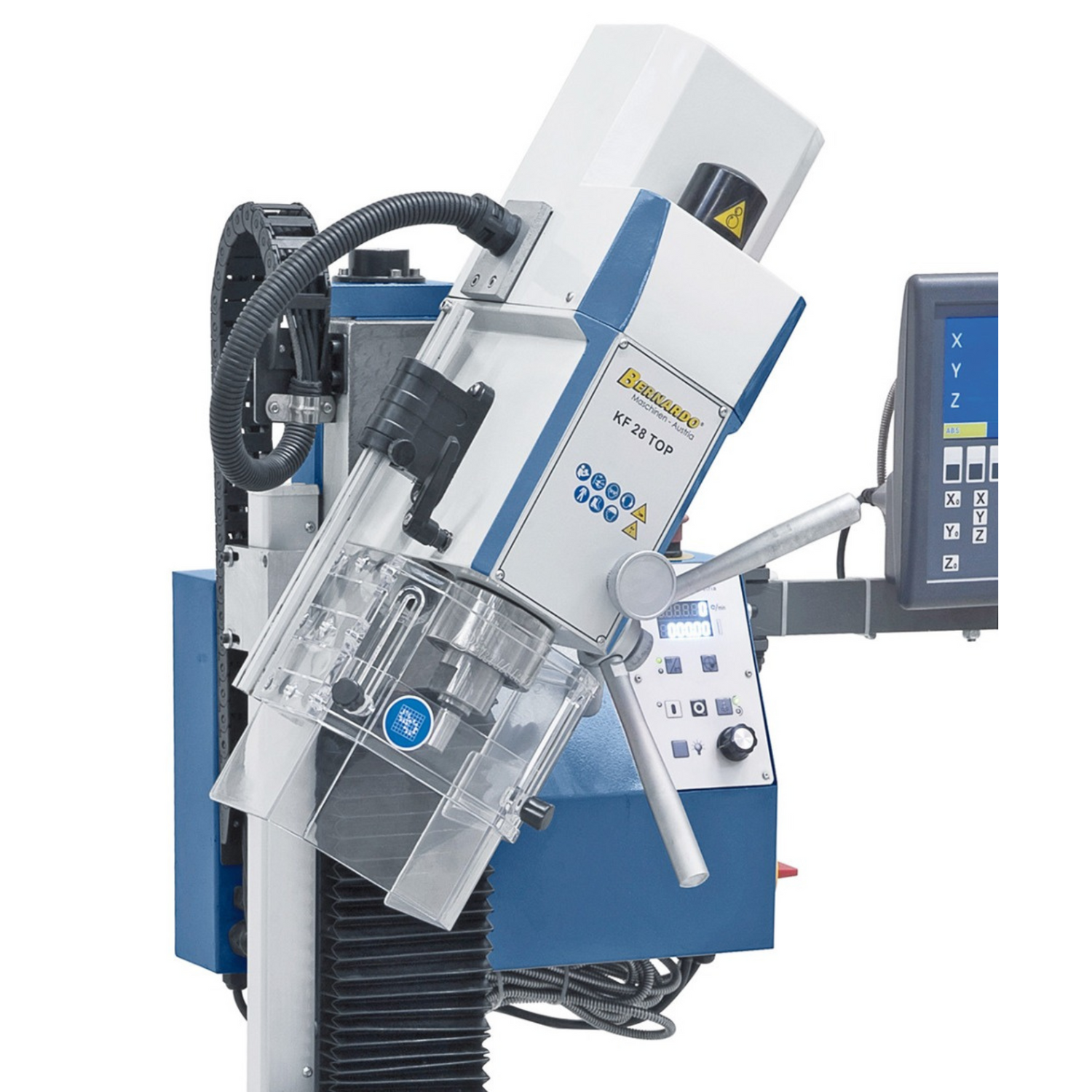

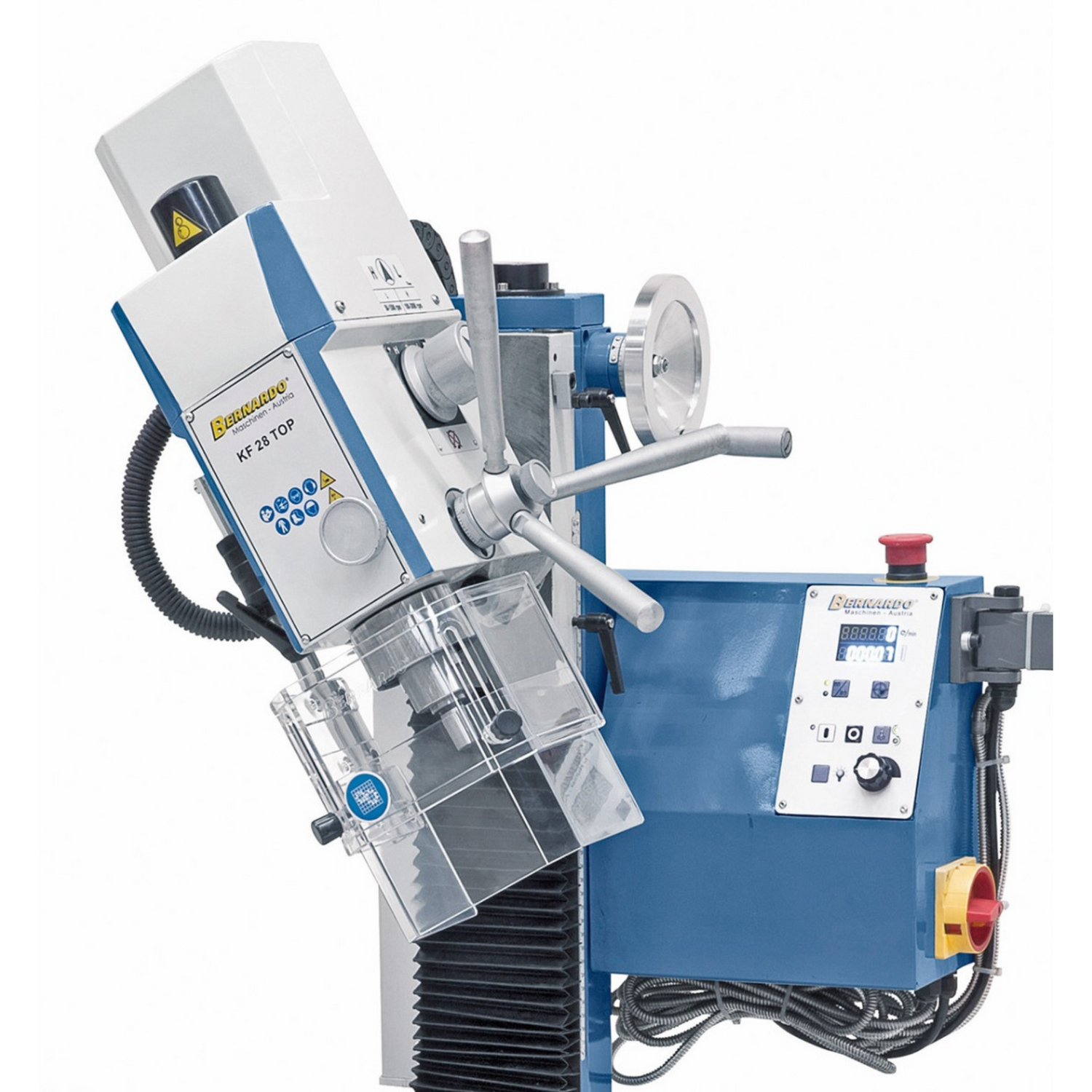

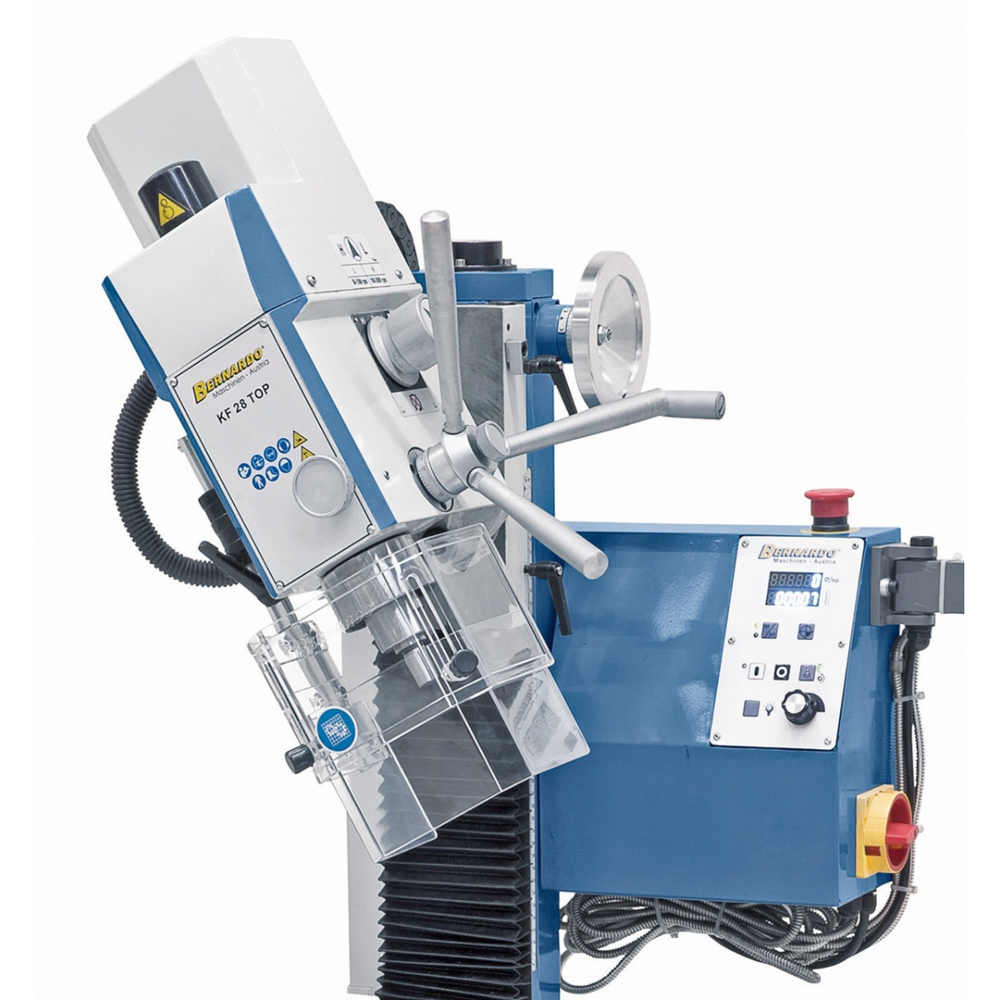

±90° schwenkbarer Spindelkopf für Eck- und Fasenbearbeitung
700 x 180 mm Kapptisch mit 430 x 120 mm Verfahrweg

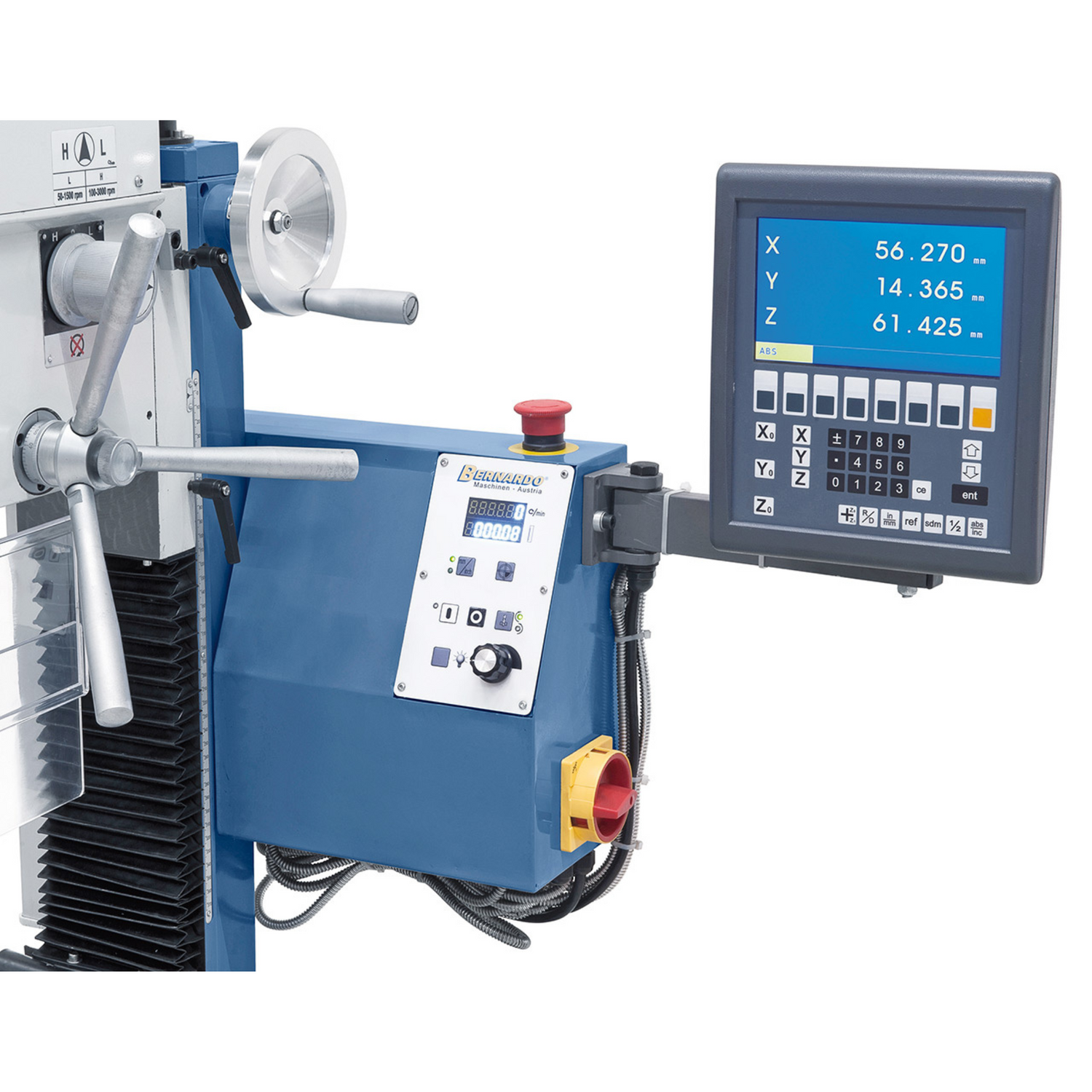

ES-12 V 3-Achsen-Digitalanzeige inklusive
Digitale Spindeldrehzahl- und Hubanzeige
Gleichstrommotor mit hohem Drehmoment auch bei niedrigen Drehzahlen
Rundlaufgenauigkeit ≤0,015 mm dank Präzisions-Kegelrollenlagern
Schwalbenschwanzführungen in X-, Y- und Z-Richtung mit Keilleisten einstellbar
Kompakte und stabile Bauweise, geeignet für Werkstätten und kleine Betriebe. LED-Arbeitsleuchte, einstellbarer Schutz und EMV-Filter inklusive.

---

Technische Tabelle:

V

Spezifikation	Wert
Bohrkapazität in Stahl	25 mm

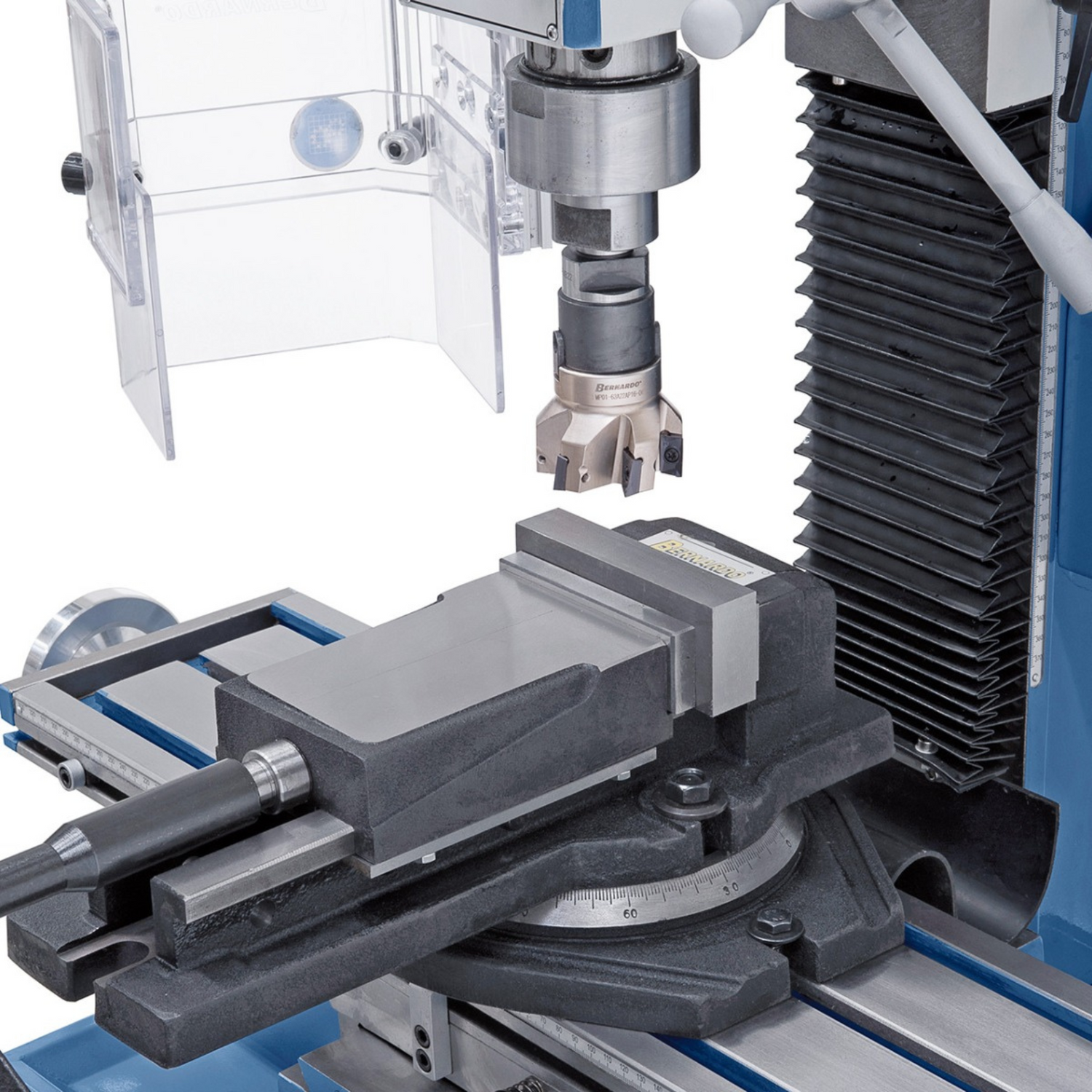

Planfräskapazität	max. 63 mm
Schaftfräskapazität	max. 25 mm
Abstand Spindel-Säule	170 mm
Abstand Spindel-Tisch (min./max.)	50 – 315 mm
Spindelhub	52 mm
Spindeldrehzahl	50 – 1400 / 100 – 2600 U/min
Spindelaufnahme	MT 3

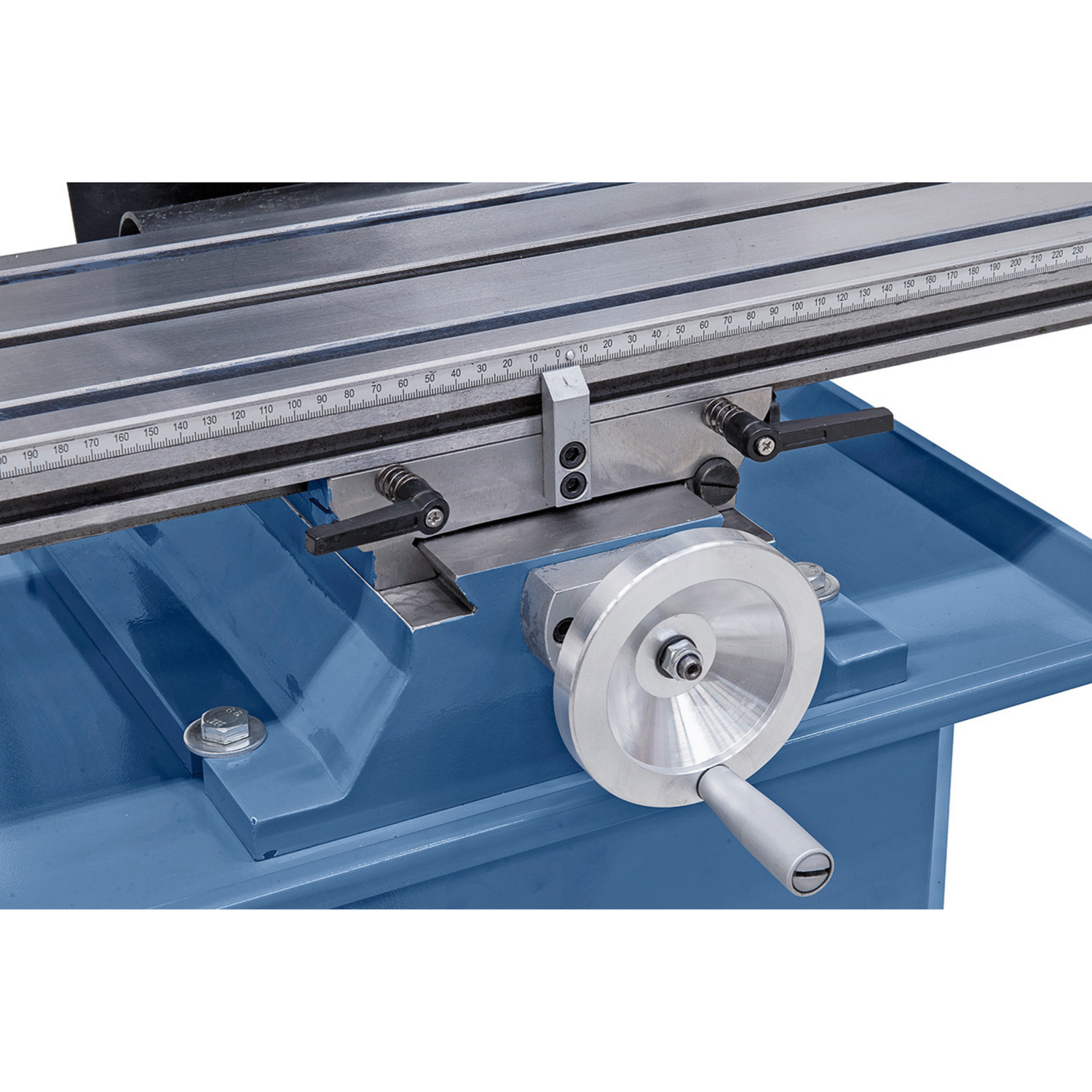

Tischabmessungen	700 x 180 mm
Tischverfahrweg (X/Y)	430/120 mm
Kopfneigung	-90° bis +90°
Kopfhöhenverstellung	265 mm
T-Nutgröße	12 mm
Motorleistung S1 100 %	0,90 kW / 230 V
Motorleistung S6 40 %	1,35 kW / 230 V
Maschinenabmessungen (L x B x H)*	940 x 650 x 930 mm
Gewicht	ca. 135 kg
*ohne Untergestell

---

Lieferumfang:
ES-12 V 3-Achsen-Digitalanzeige mit LCD
3–16 mm / B16 Spindel
MT 3 / B16 Spindel
Zugstange
Automatischer X-Achsen-Vorschub
LED-Arbeitsleuchte
Digitale Spindelhubanzeige
Digitale Drehzahlanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube

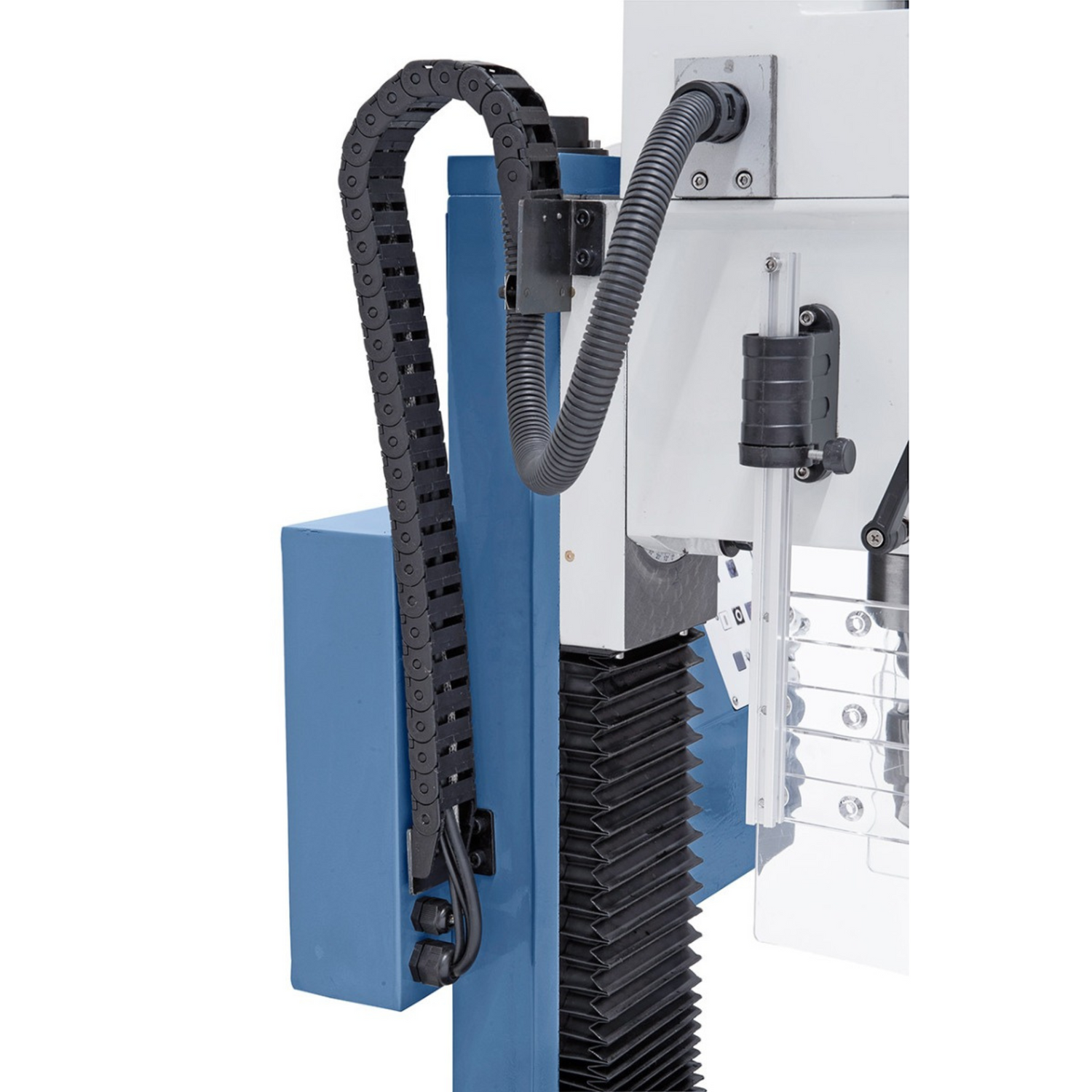

Kabelträger
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
