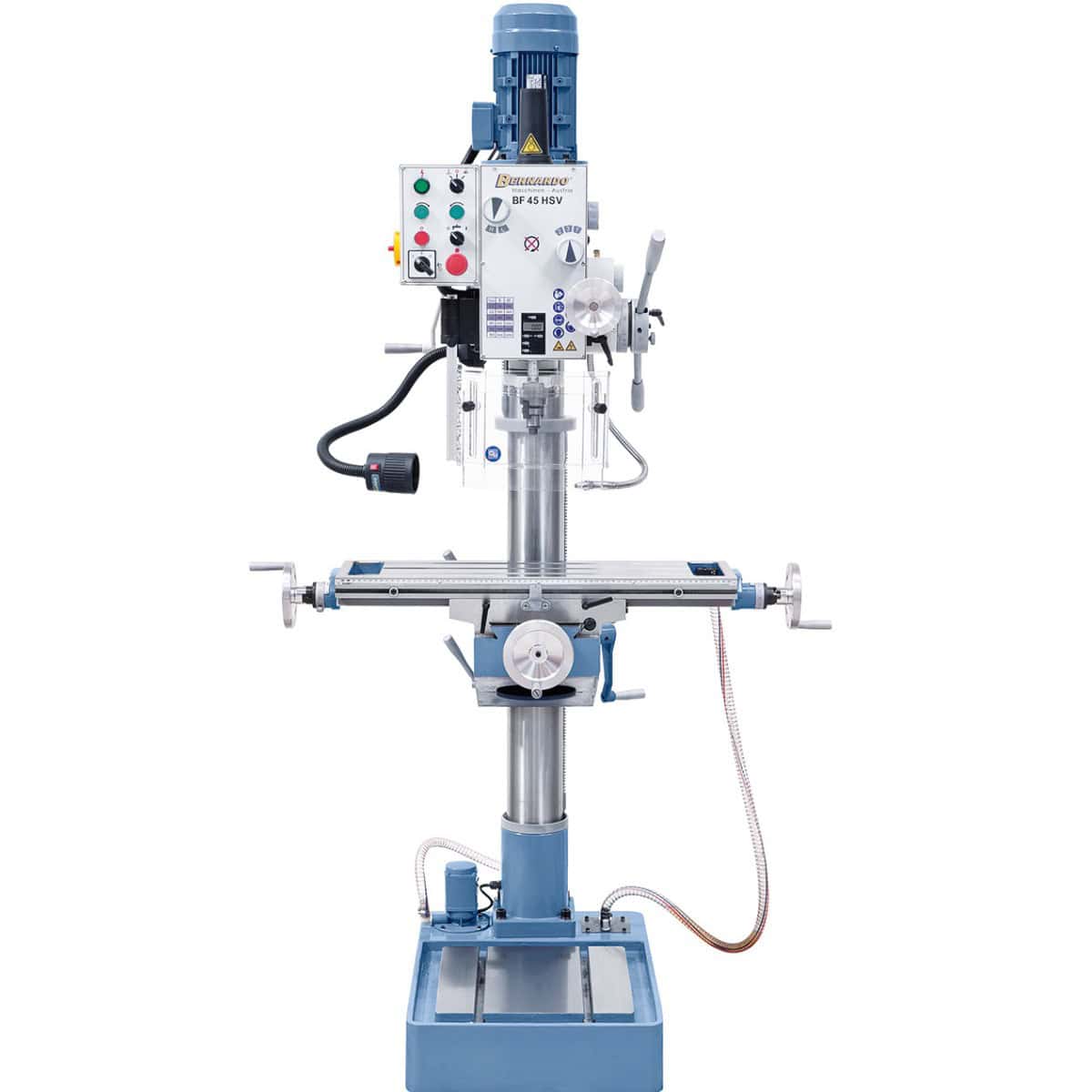

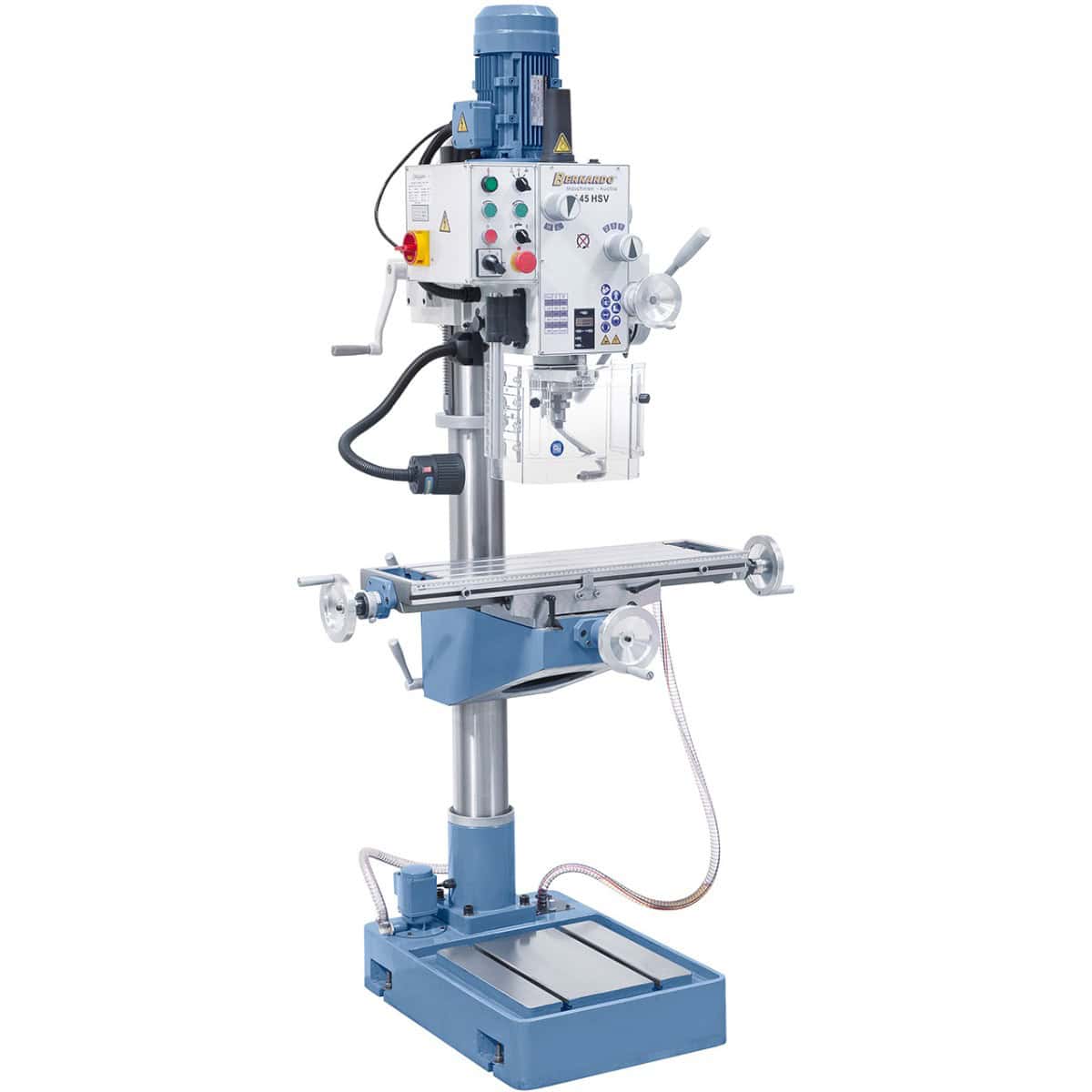

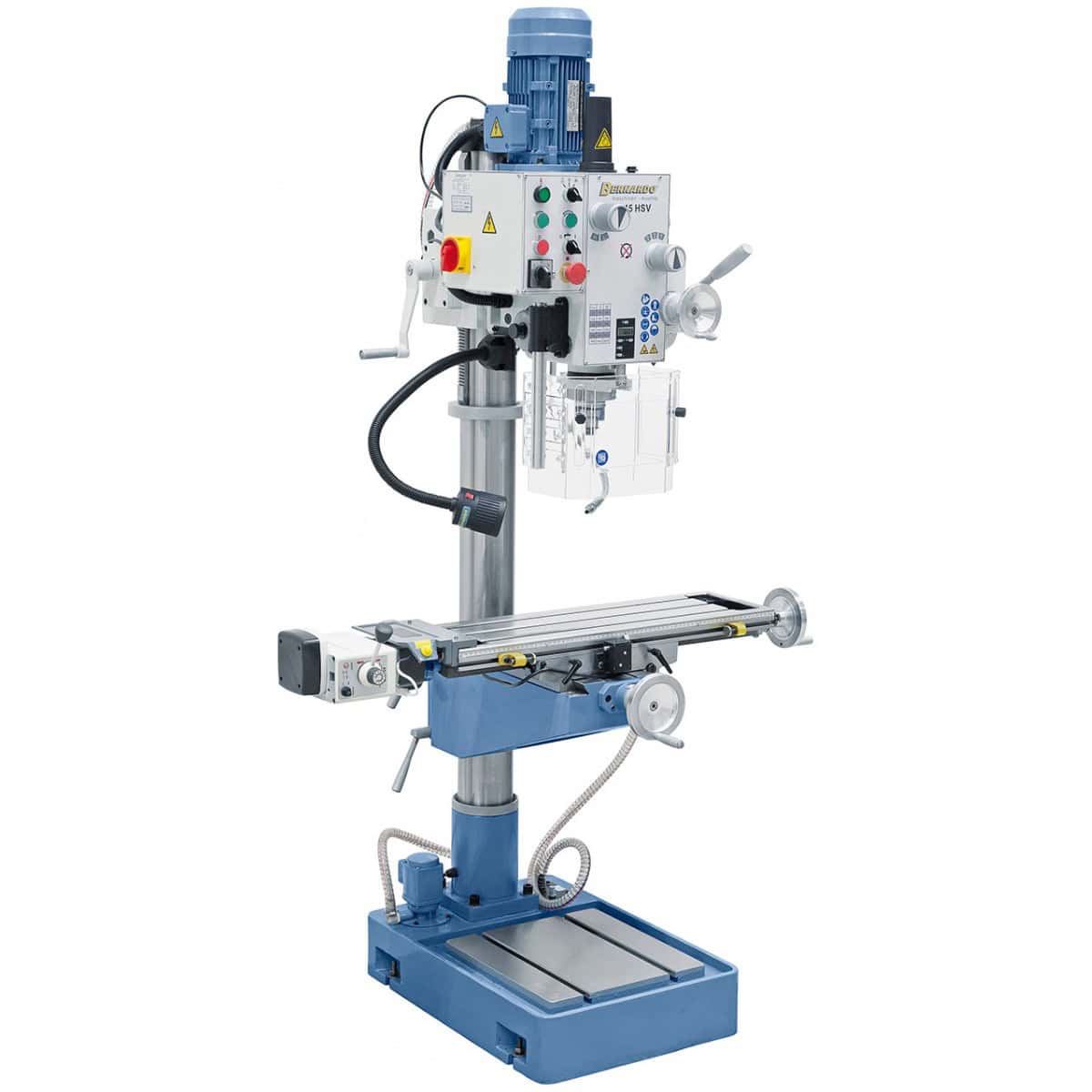

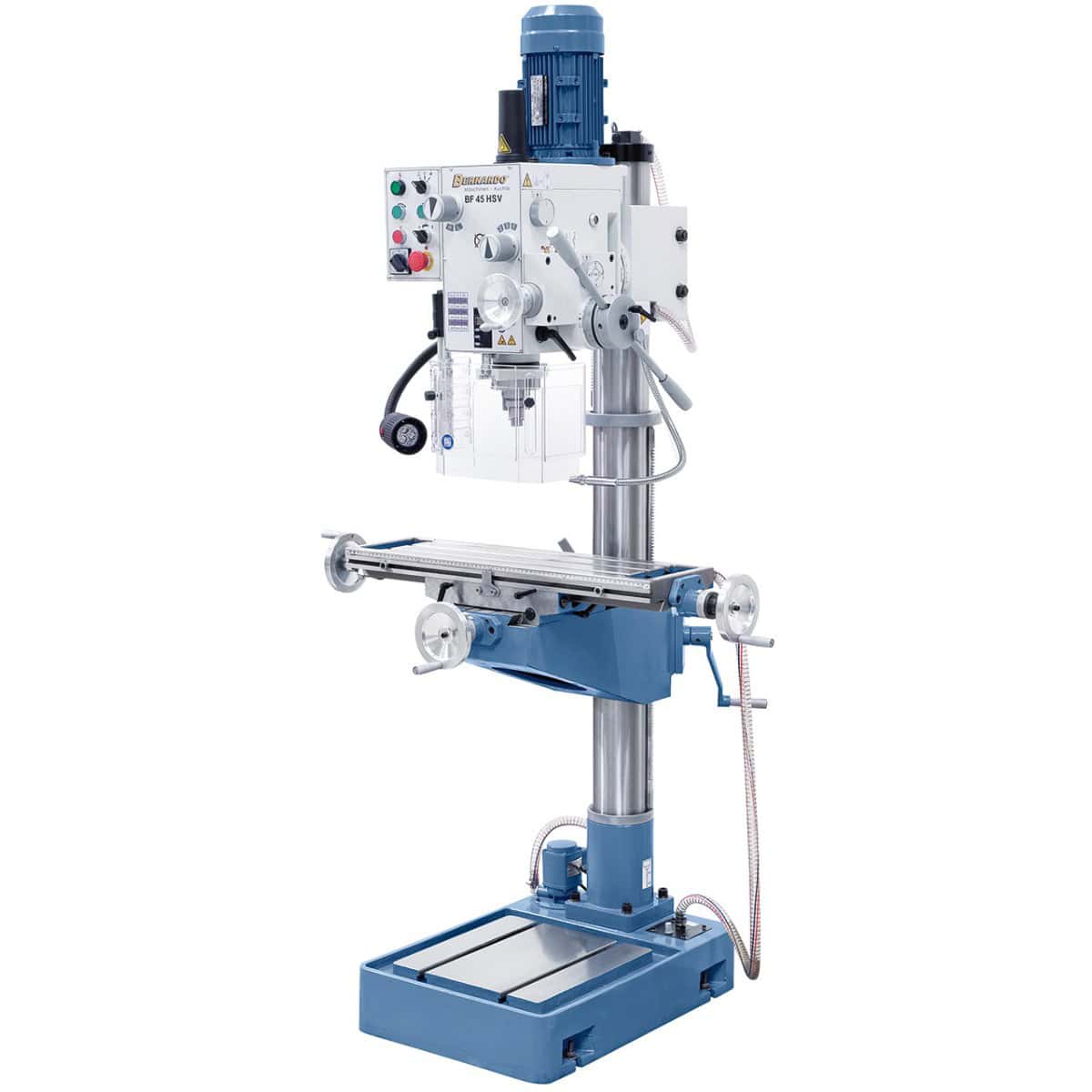

Bernardo BF 45 HSV Bohr-Fräsmaschine
Die Bernardo BF 45 HSV ist eine robuste Bohr-Fräsmaschine zum Bohren, Fräsen und Gewindeschneiden. Dank ihres 2-Gang-Motors mit 12 Drehzahlbereichen (75–3200 U/min), gehärteten und im Ölbad geschliffenen Zahnrädern sowie der massiven Stahlsäule bietet sie auch unter hoher Belastung eine hohe Leistung.

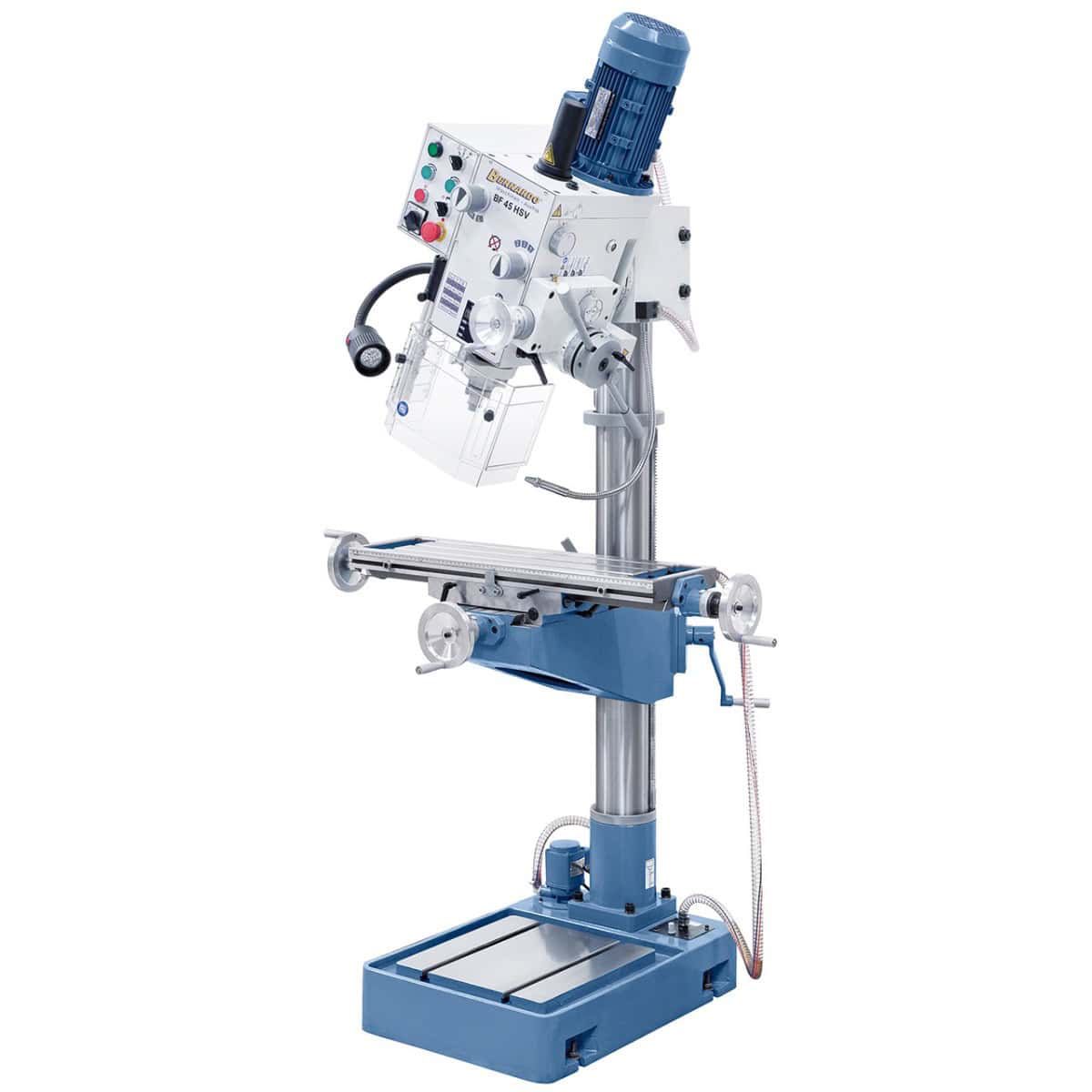

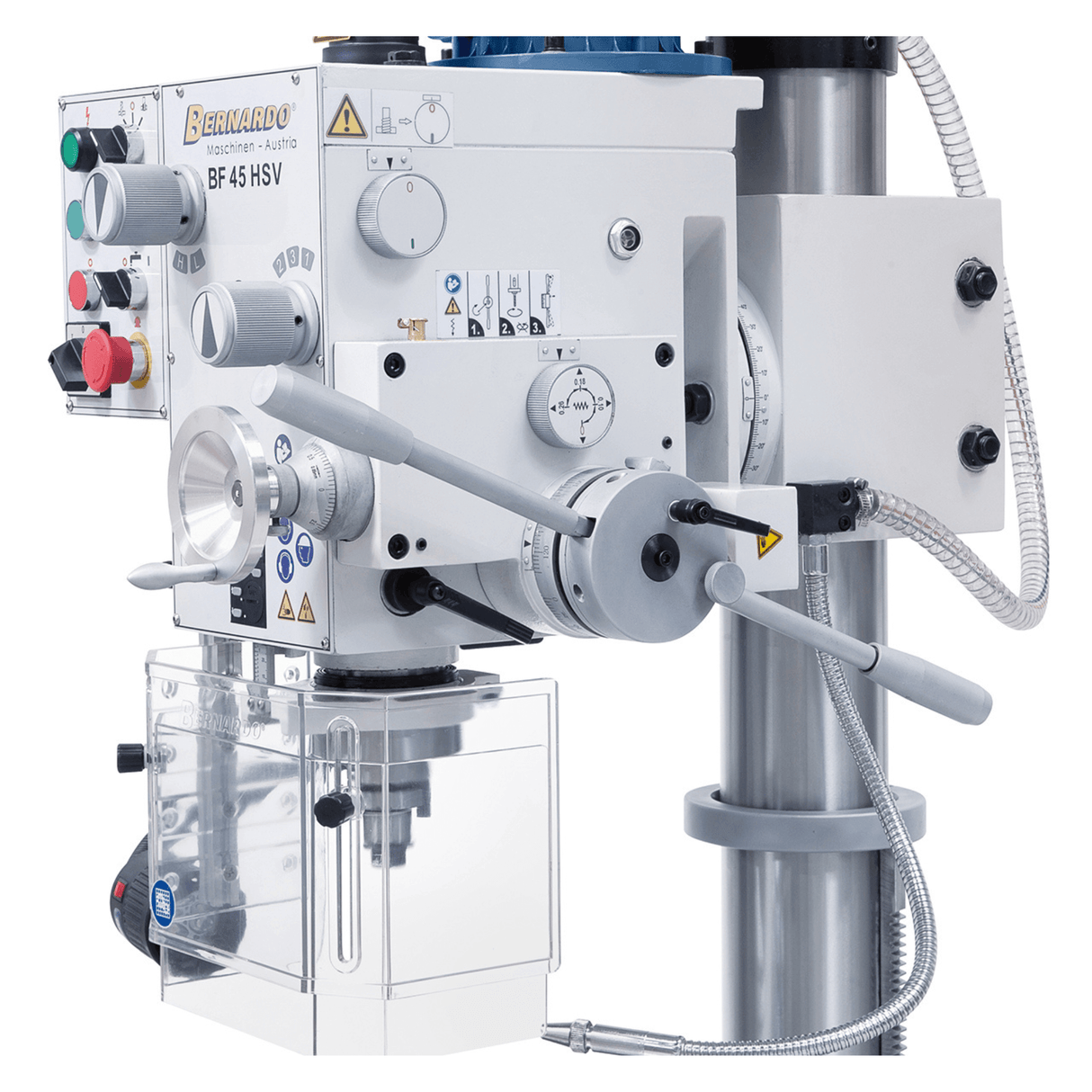

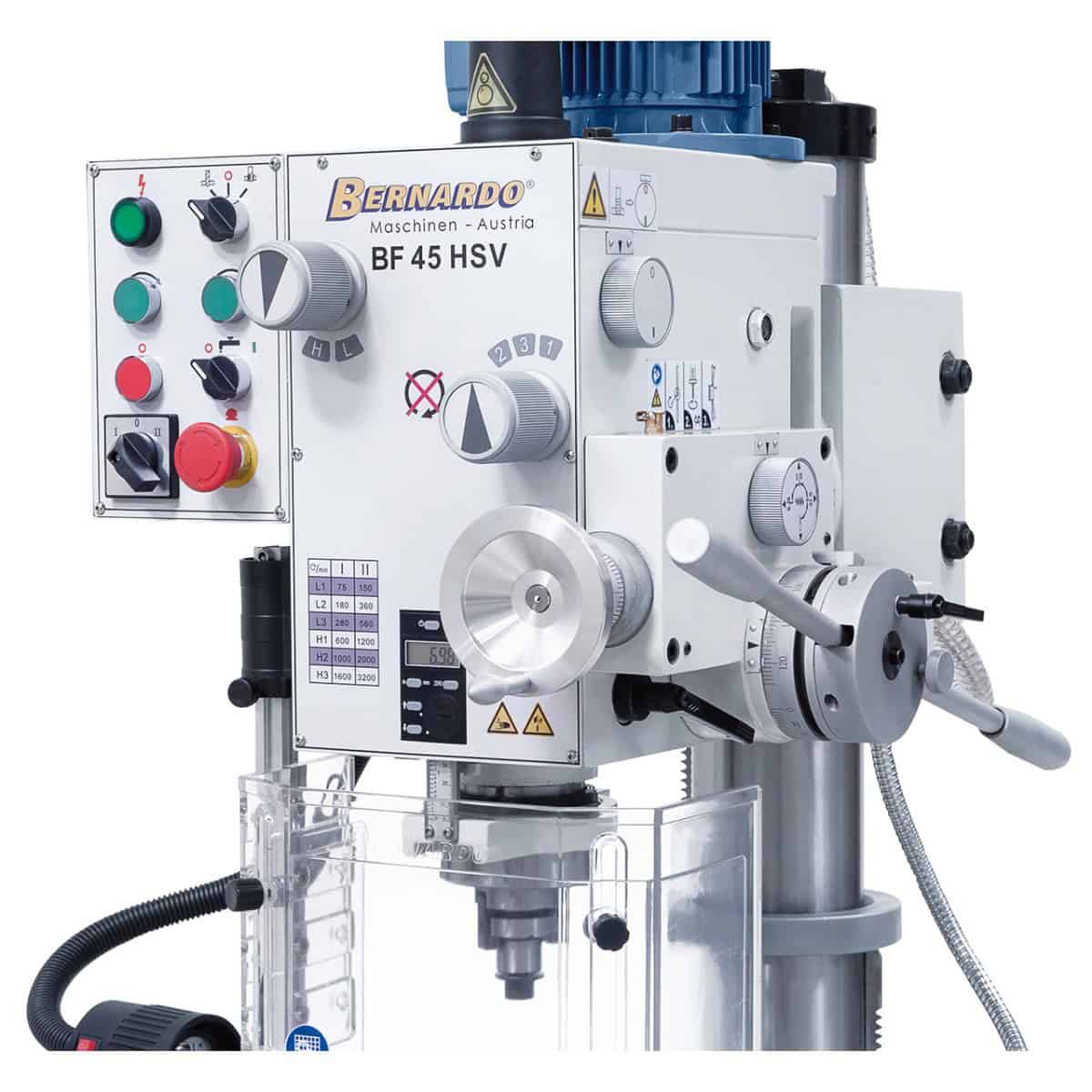

Der zahnradgetriebene, neigbare (-90°/+90°), um 360° drehbare und höhenverstellbare Fräskopf ermöglicht die Bearbeitung komplexer Winkel und das Anfasen.
Der 730 x 210 mm große Querschneidtisch mit 495 x 200 mm Verfahrweg bietet viel Arbeitsfläche, während der automatische Spindelvorschub und die integrierte Gewindeschneidvorrichtung für Produktivität und Präzision sorgen.
Ausgestattet mit einstellbarem Mikroschalterschutz, digitaler Spindelhubanzeige, Kühlmittelpumpe und LED-Beleuchtung ist die BF 45 HSV eine komplette und sichere Maschine, die sich für Werkstätten und mechanische Labore eignet.
Hauptspezifikationen: Bohren in Stahl bis Ø 32 mm und in Gusseisen bis 40 mm; Fräsen max. Bis zu 80 mm

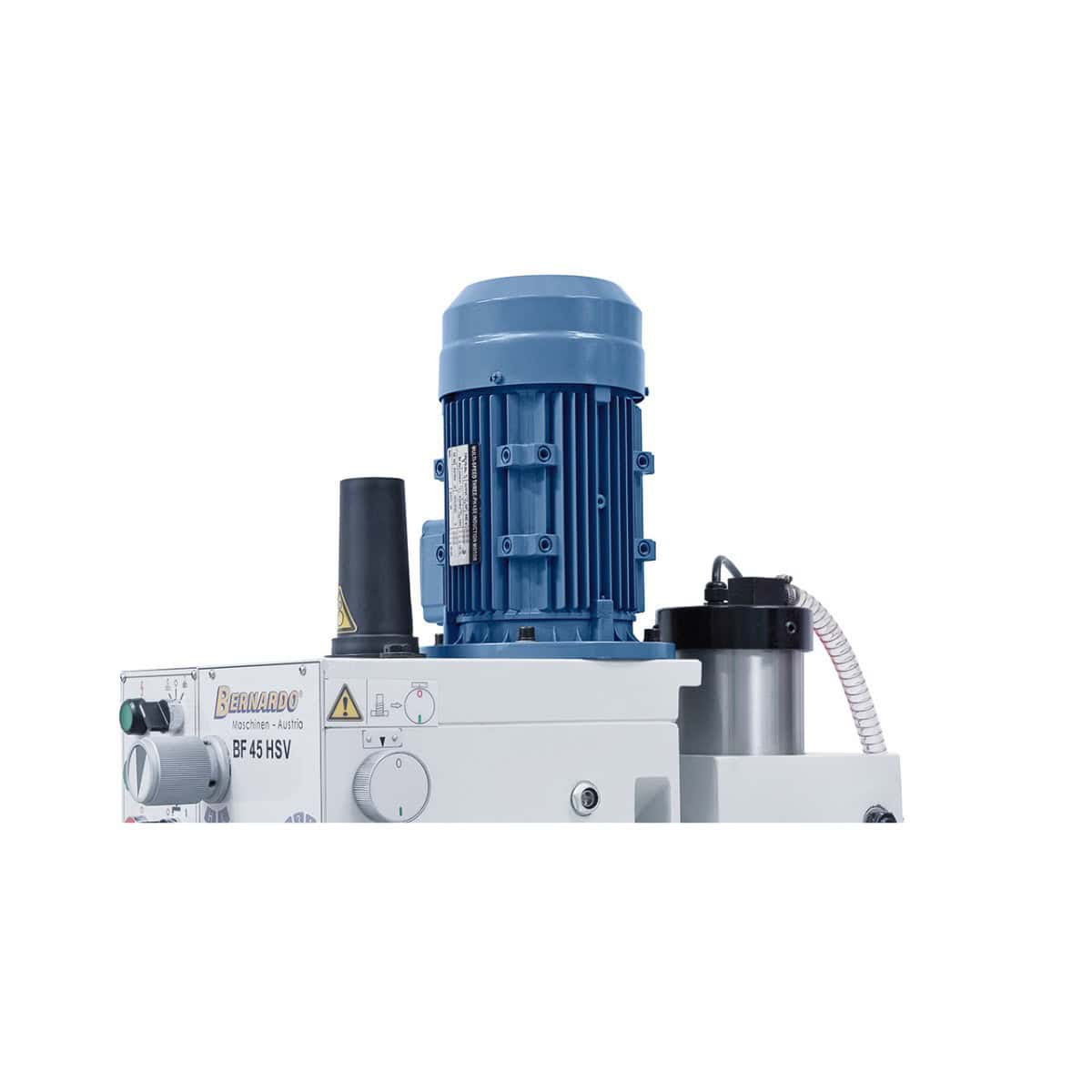

2-Gang-Motor mit 12 Bereichen (75–3200 U/min)

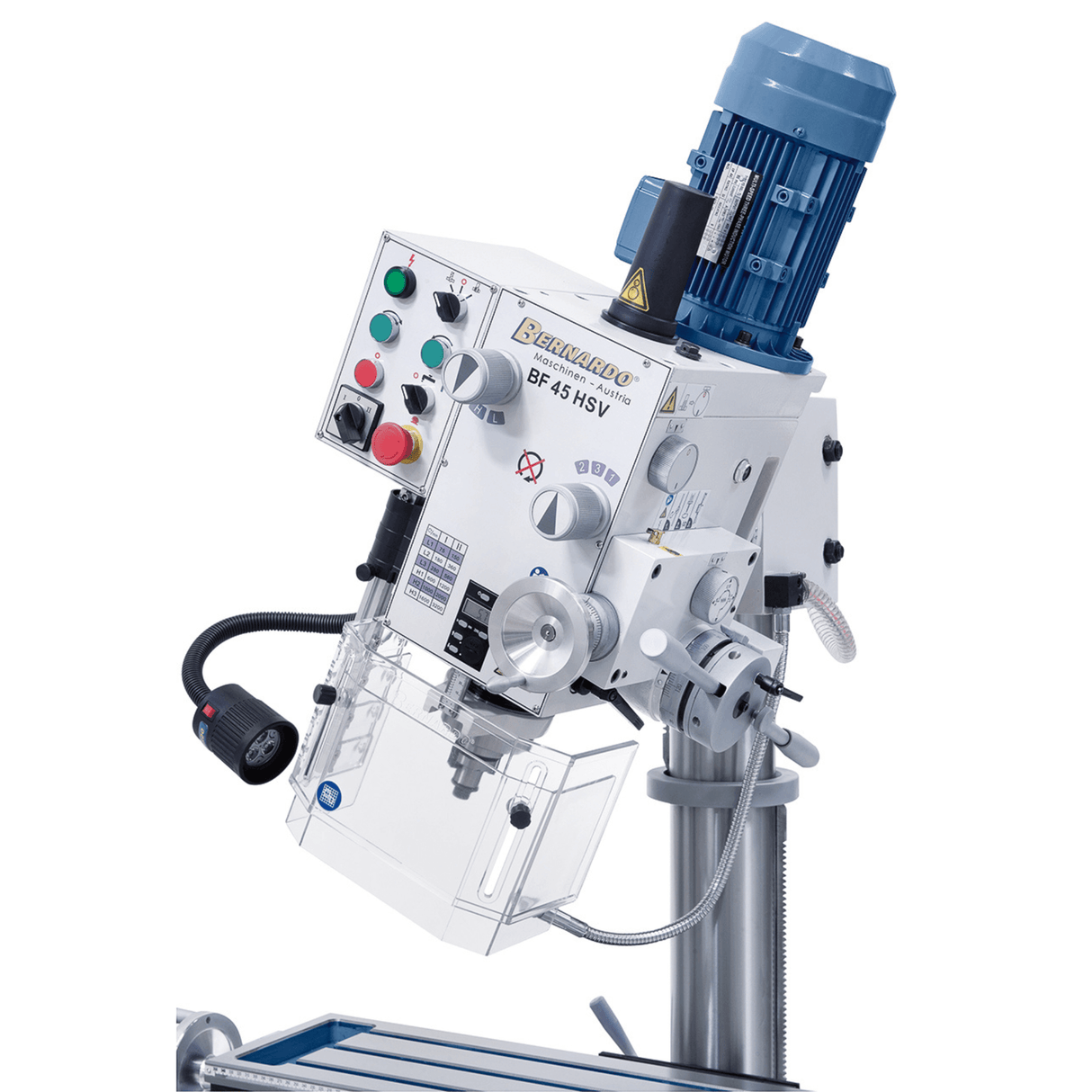

Kopf neigbar -90°/+90°, um 360° drehbar und höhenverstellbar
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)
Rechts-/Linkslauf zum Gewindeschneiden
Kreuztisch 730 x 210 mm mit 495 x 200 mm Hub
Gehärtete und geschliffene Zahnräder im Ölbad für ruhigen Lauf
Ø 115 mm Stahlsäule für hohe Belastungen

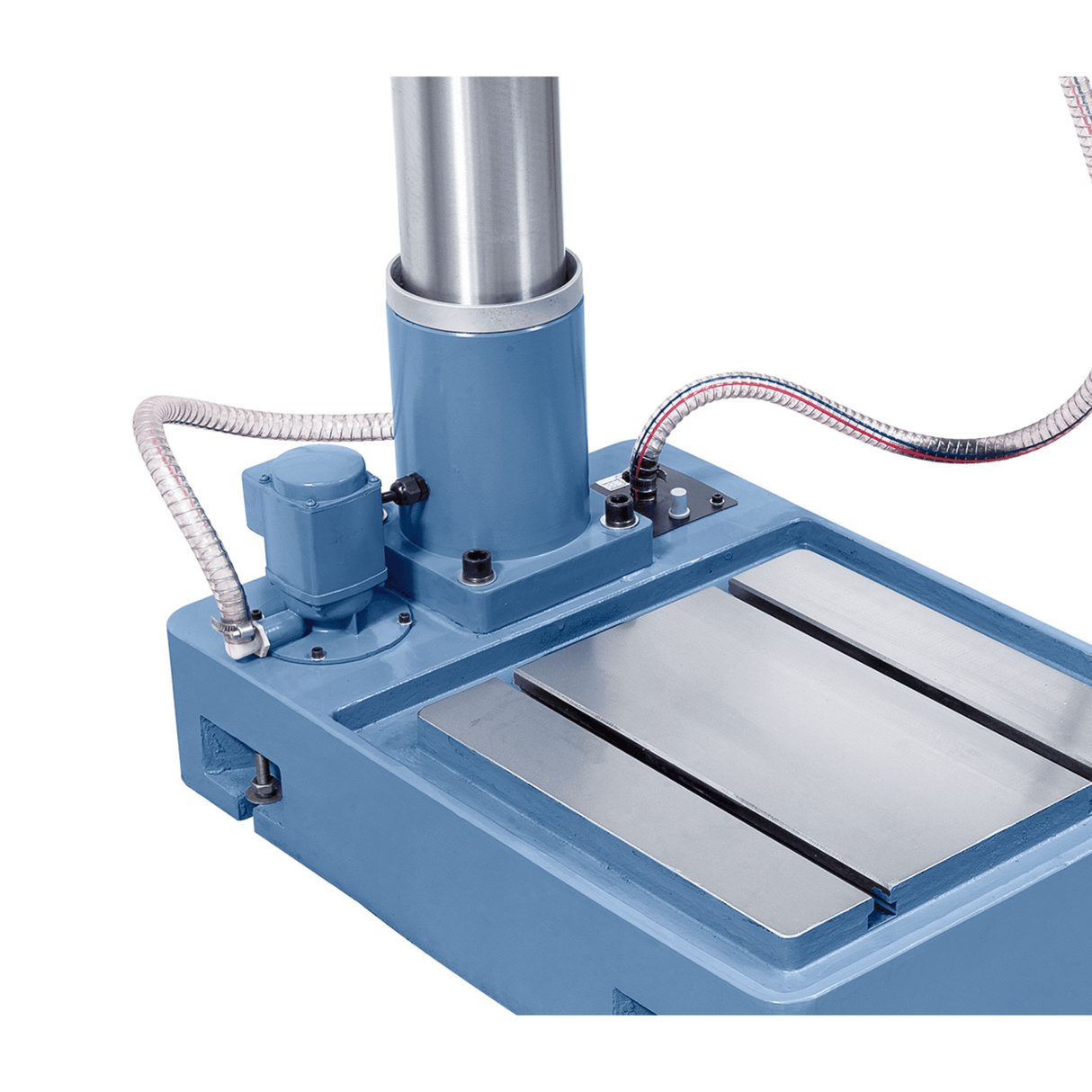

Stabile Gusseisenkonstruktion mit 365 x 375 mm Fuß

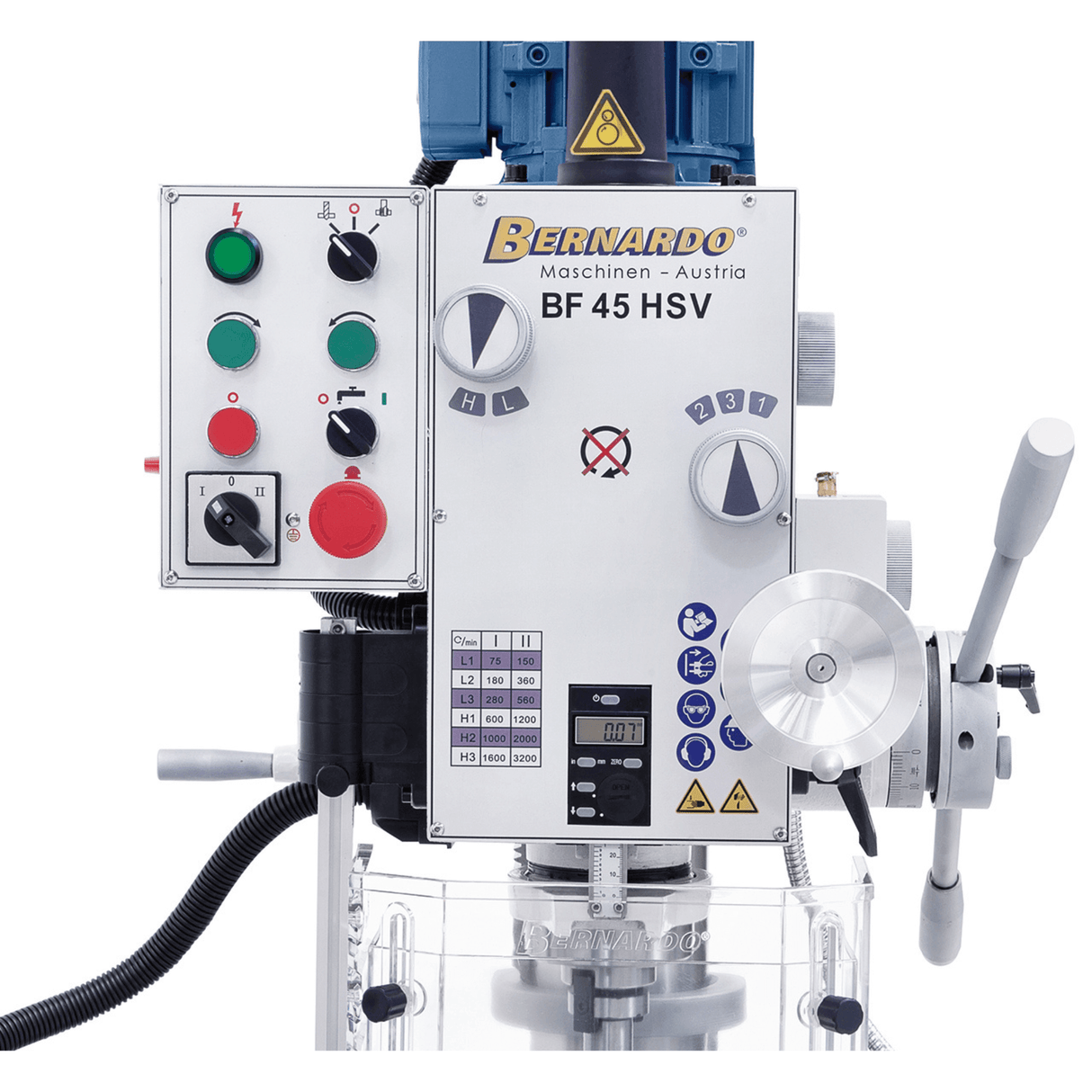

Digitale Spindelhubanzeige und LED-Arbeitsleuchte
Höhenverstellbare, CE-konforme Schutzhaube
Technische Daten des Tisches Daten:
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
32 mm |
| Bohrkapazität in Gusseisen |
40 mm |
| Max. Fräskapazität |
80 mm |
| Spindel-Säulen-Abstand |
280 mm |
| Spindeldrehzahl (12 Stufen) |
75 – 3200 U/min |
| Spindelanschluss |
MT 4 |
| Spindelhub |
120 mm |
| Spindelvorschub |
0,10 / 0,18 / 0,26 mm/U |
| Tisch Abmessungen |
730 x 210 mm |
| T-Nut-Abmessungen |
14 mm |
| Max. Spindel-Tisch-Abstand |
640 mm |
| Maximaler Abstand Spindel-Basis |
1190 mm |
| Tischverfahrweg (X/Y) |
495/200 mm |
| Kopfneigung |
-90° bis +90° |
| Kopfhöhenverstellung |
260 mm |
| Säulendurchmesser |
115 mm |
| Basisabmessungen |
365 x 375 mm |
| Motorleistung S1 100 % |
1,1 / 1,5 kW (400 V) |
| Motorleistung S6 40 % |
1,5 / 2,2 kW (400 V) |
| Maschinenabmessungen (L x B x H) |
1070 x 800 x 2060 mm |
| Gewicht |
ca. 362 kg |
Lieferumfang:
Schnellspannfutter 3–16 mm / B16
Spindel MT 4 / B16
Zugstange M16
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT 4/27 mm
Automatischer Spindelvorschub
Höhenverstellbare Schutzhaube
Digitale Spindelweganzeige
Gewindeschneidvorrichtung
Kühlmittelvorrichtung
LED-Arbeitsleuchte
Längenlineal
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?
Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.
Was bedeuten die Suffixe „Vario“ und „HSV“?
Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.
Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?
Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.
Sind Ersatzteile verfügbar?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?
Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
