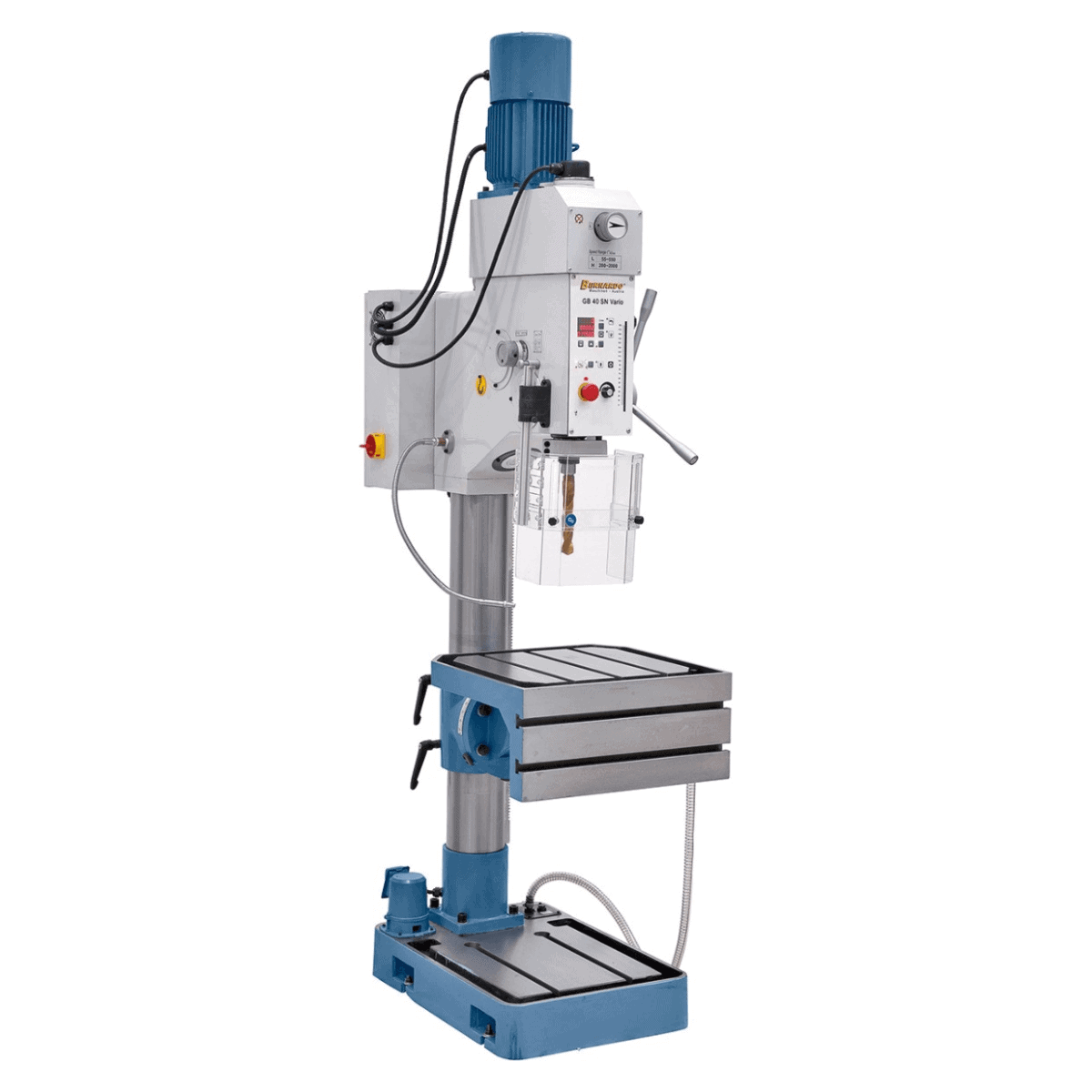

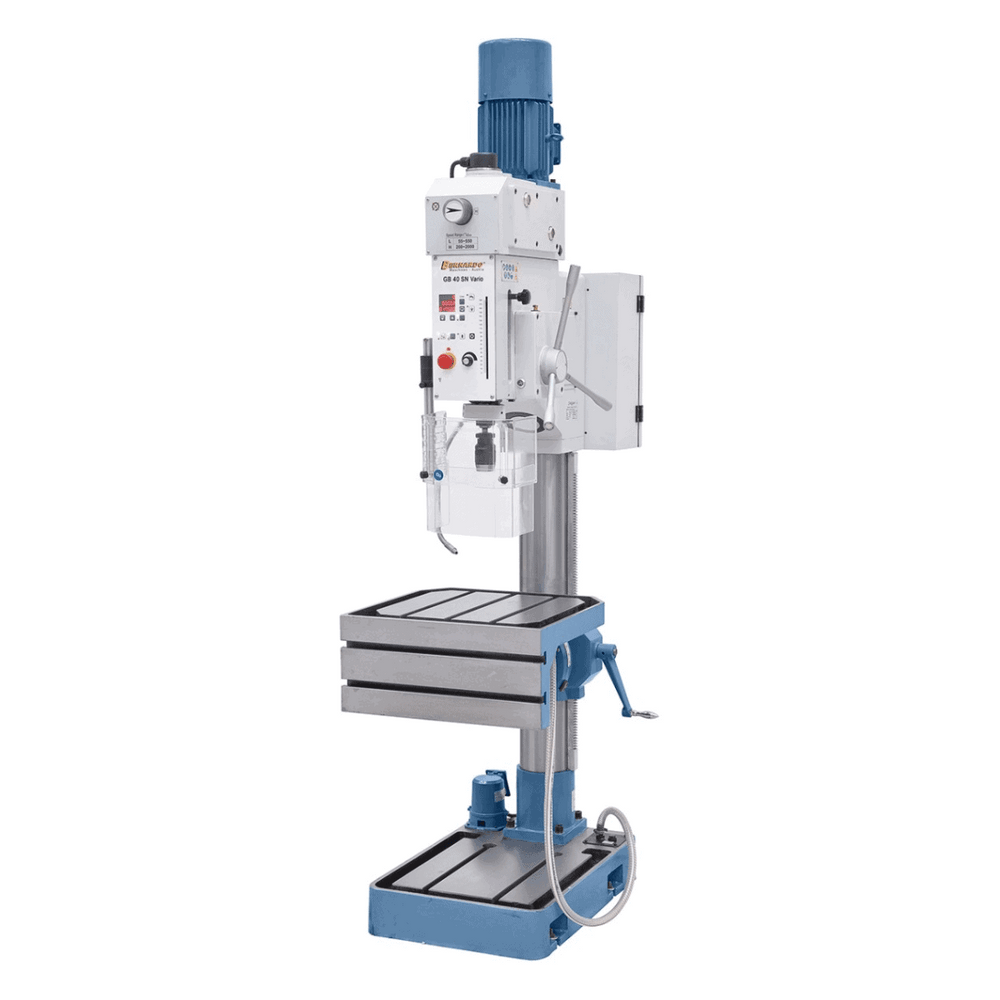

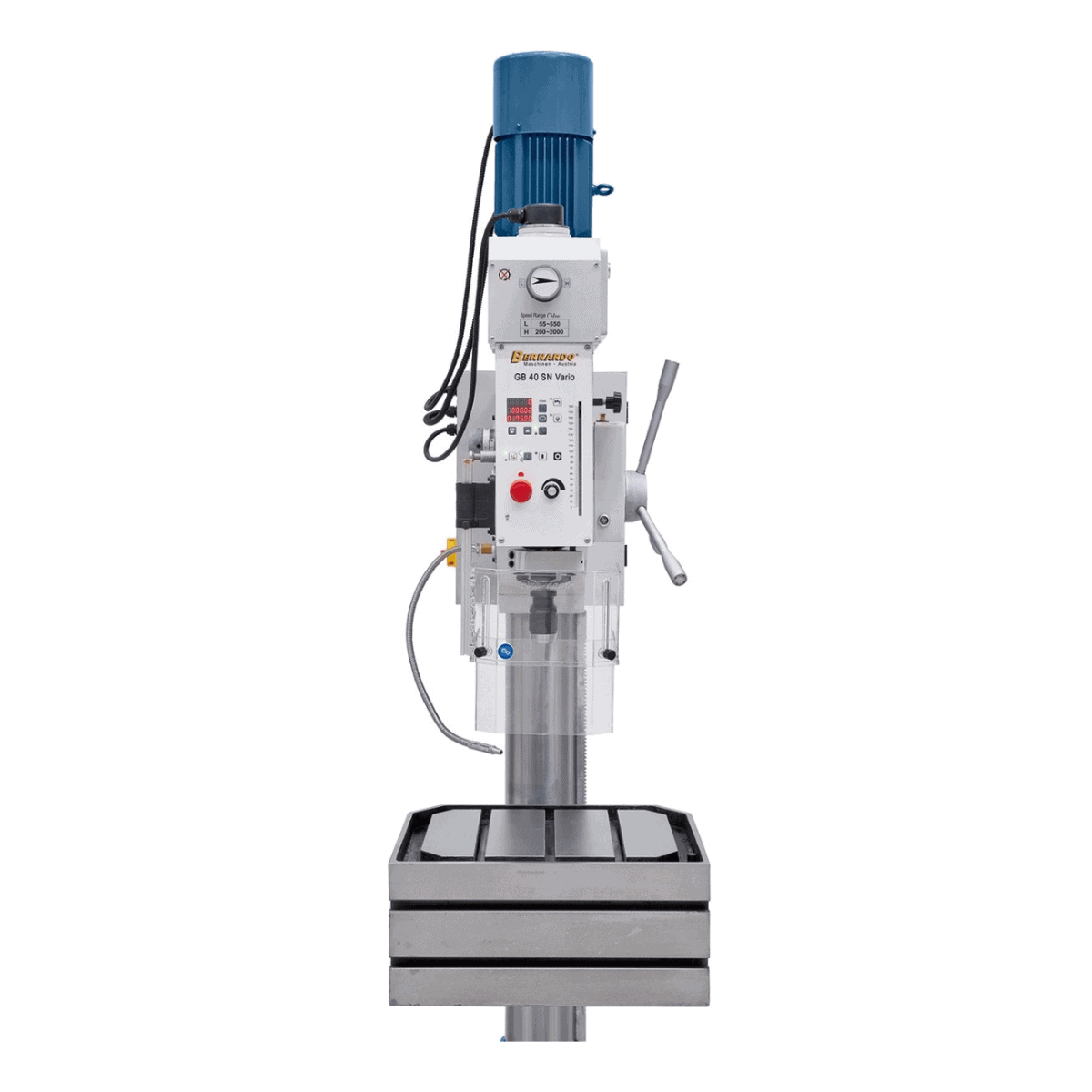

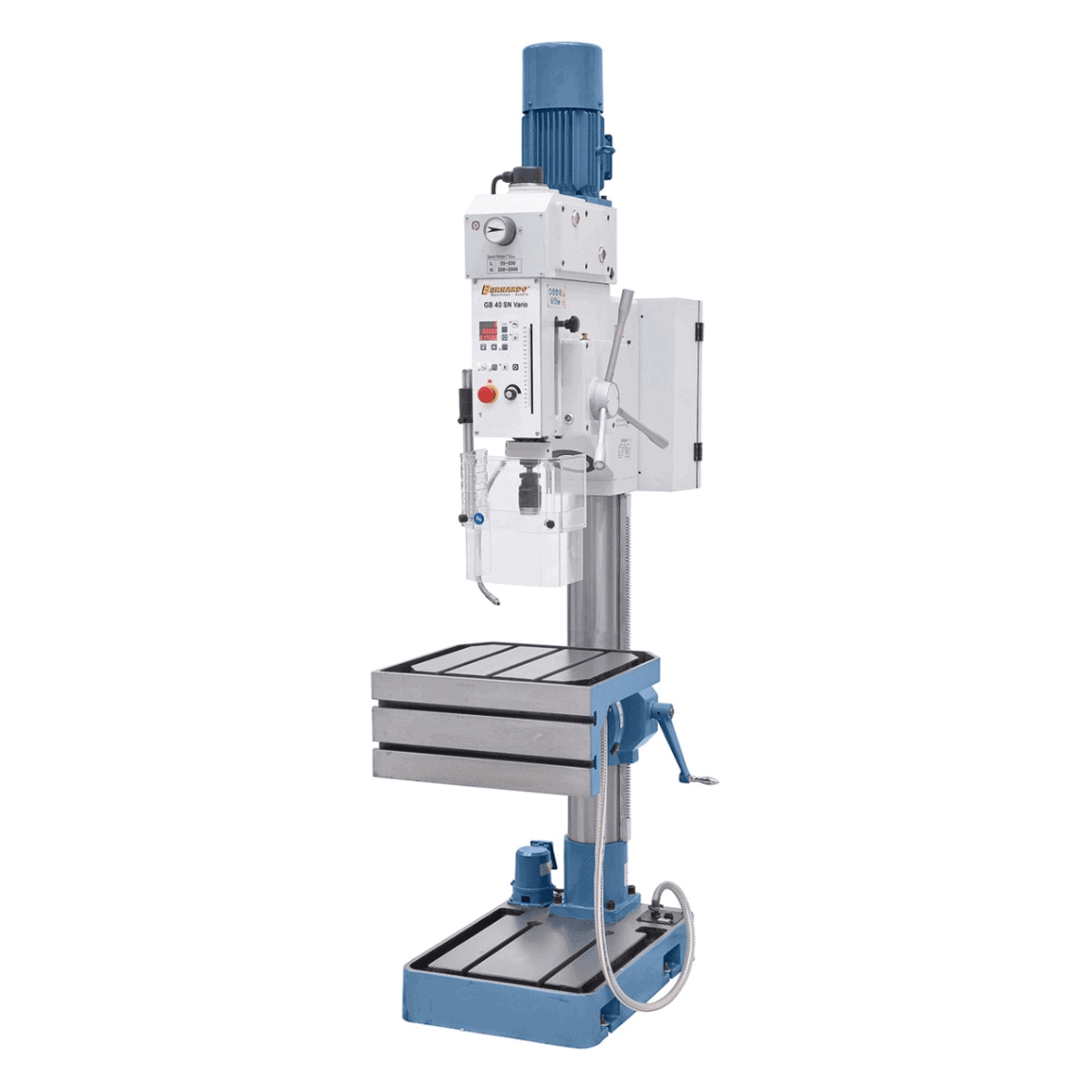

Bernardo Säulenbohrmaschine GB 40 SN Vario mit Schwenktisch – Leistung und Präzision für professionelle Werkstätten
Die Bernardo GB 40 SN Vario Säulenbohrmaschine ist eine vielseitige und präzise Maschine, geeignet zum Bohren, Reiben und Gewindeschneiden bis M24. Dank der stufenlosen Drehzahlregelung, die auf dem Digitaldisplay angezeigt wird, lässt sich die optimale Schnittgeschwindigkeit für das jeweilige Material und Werkzeug einfach einstellen.
Die Maschine ist serienmäßig mit zwei elektromagnetisch verstellbaren automatischen Spindelvorschüben, einer Gewindeschneidvorrichtung und einem automatischen Werkzeugauswurf ausgestattet. Der Tisch ist um die Säule drehbar und um ±45° neigbar für mehr Flexibilität bei der Bearbeitung. Das professionelle Untergestell mit T-Nuten ermöglicht die sichere Aufnahme auch sehr langer Werkstücke.
Mit gehärteten und geschliffenen Zahnrädern, garantierter Rundlaufgenauigkeit ≤0,02 mm und einem 2,2-kW-Motor (3,0 kW S6) bietet die GB 40 SN Vario zuverlässige und langlebige Leistung für industrielle und professionelle Anwendungen.
Hauptmerkmale
Stufenlose Drehzahlregelung mit Frequenzumrichter und Digitalanzeige
Zwei automatische Spindelvorschübe, elektromagnetisch verstellbar
Gewindeschneidvorrichtung und automatischer Werkzeugauswurf serienmäßig
Tisch um 360° um die Säule drehbar und um ±45° neigbar
Robustes Untergestell mit T-Nuten zur Aufnahme großer Werkstücke
Gehärtete und geschliffene Zahnräder für ruhigen und leisen Lauf
Garantierte Rundlaufgenauigkeit ≤0,02 mm, gemessen an der Spindel
Membrantastatur für einfache und intuitive Bedienung
Integrierte Kühlmittelpumpe und LED-Beleuchtung
Robuste Konstruktion mit 150-mm-Säule für hohe Stabilität
Technische Daten
| Spezifikation |
Wert |
| Max. Bohrleistung |
40 mm |
| Max. Gewindekapazität |
M24 |
| Spindel |
1 – 16 mm / B16 |
| Vorschubspindel |
MT 4 |
| Spindeldrehzahl |
55 – 550 / 200 – 2000 U/min |
| Automatischer Vorschub |
0,1 / 0,2 mm/U |
| Abstand Spindel-Säule |
340 mm |
| Max. Abstand Spindel-Tisch |
675 mm |
| Abstand Spindel-Sockel |
1195 mm |
| Spindelhub |
190 mm |
| Säulendurchmesser |
150 mm |
| Tischabmessungen / T-Nuten |
560 x 520 mm / 18 mm |
| Vertikaler Spannbereich / T-Nuten |
560 x 250 mm / 18 mm |
| Verwendbarer Sockel Platte |
535 x 505 mm |
| Motorleistung S1 100 % |
2,2 kW / 400 V |
| Motorleistung S6 40 % |
3,0 kW / 400 V |
| Maschinenabmessungen (L x B x H) |
620 x 1000 x 2300 mm |
| Gewicht |
ca. 505 kg |
Standardausstattung
Schnellspannbohrfutter 1–16 mm / B16
Spindelwelle MT 4 / B16
Morse-Steckschlüssel MT 4/3, MT 3/2
Delta VFD-Frequenzumrichter
Automatische Werkzeugauswurfvorrichtung
Kühlmittelvorrichtung
Elektromagnetischer Spindelvorschub
Gewindeschneidvorrichtung
LED-Arbeitsleuchte
Digitale Drehzahlanzeige
Digitale Bohrtiefenanzeige
Höhenverstellbare Schutzhaube
Warum die GB 40 SN Vario Säulenbohrmaschine von Krollit kaufen?
Mit dem Kauf der GB 40 SN Vario Säulenbohrmaschine von Krollit entscheiden Sie sich nicht nur für eine professionelle Maschine zur Metallbearbeitung, sondern auch für eine umfassende Unterstützung vor und nach dem Einsatz. Nach dem Kauf.
Krollit unterstützt Fachleute, Handwerker und Werkstätten bei der Auswahl der passenden Maschine und bietet Beratung, technischen Support und Ersatzteilmanagement.
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport verfügbar.
Häufig gestellte Fragen
Getriebegetriebene Bohrmaschine vs. Riemengetriebene Bohrmaschine: Warum die GB 40 SN Vario wählen?
Die GB 40 SN Vario verfügt über einen Getriebeantrieb: höheres Drehmoment bei niedrigen Drehzahlen als riemengetriebene Bohrmaschinen gleicher Leistung – unerlässlich für Tiefbohrungen, Gewindeschneiden bis M24, Bohren in Gusseisen und Hartstählen sowie Plandrehen. Die Vario ermöglicht eine stufenlose Drehzahlregelung ohne Maschinenstopp – vom Schruppen zum Schlichten in nur 2 Sekunden.
Wie tief kann man mit der GB 40 SN Vario in Stahl bohren?
Nennkapazität: Ø 40 mm in S235-Stahl mit einem HSS-Bohrer. Bei Bohrungen mit großem Durchmesser (über Ø 25 mm) verwenden Sie stets die niedrigste Drehzahl, einen langsamen Vorschub und Kühlmittel – Hitze ist der größte Feind der Schneide. Reduzieren Sie die Kapazität bei Edelstahl AISI 304 um 30–40 %. Für Kernbohrungen wenden Sie sich bitte an Krollit, um die spezifischen Kapazitäten zu erfahren. Kundensupport in Italienisch ist verfügbar.
Wie funktionieren die automatischen Vorschübe?
Die automatischen Vorschübe der GB 40 SN Vario motorisieren die Spindelabsenkung mit einer konstanten, programmierbaren Geschwindigkeit – unerlässlich für Serienbohrungen an identischen Werkstücken (gleiche, wiederholbare Tiefe) und für das Reiben, bei dem ein gleichmäßiger Vorschub die Oberflächengüte der Bohrung beeinflusst. Wählen Sie den Wert mm/U aus der Tabelle und betätigen Sie den Hebel.

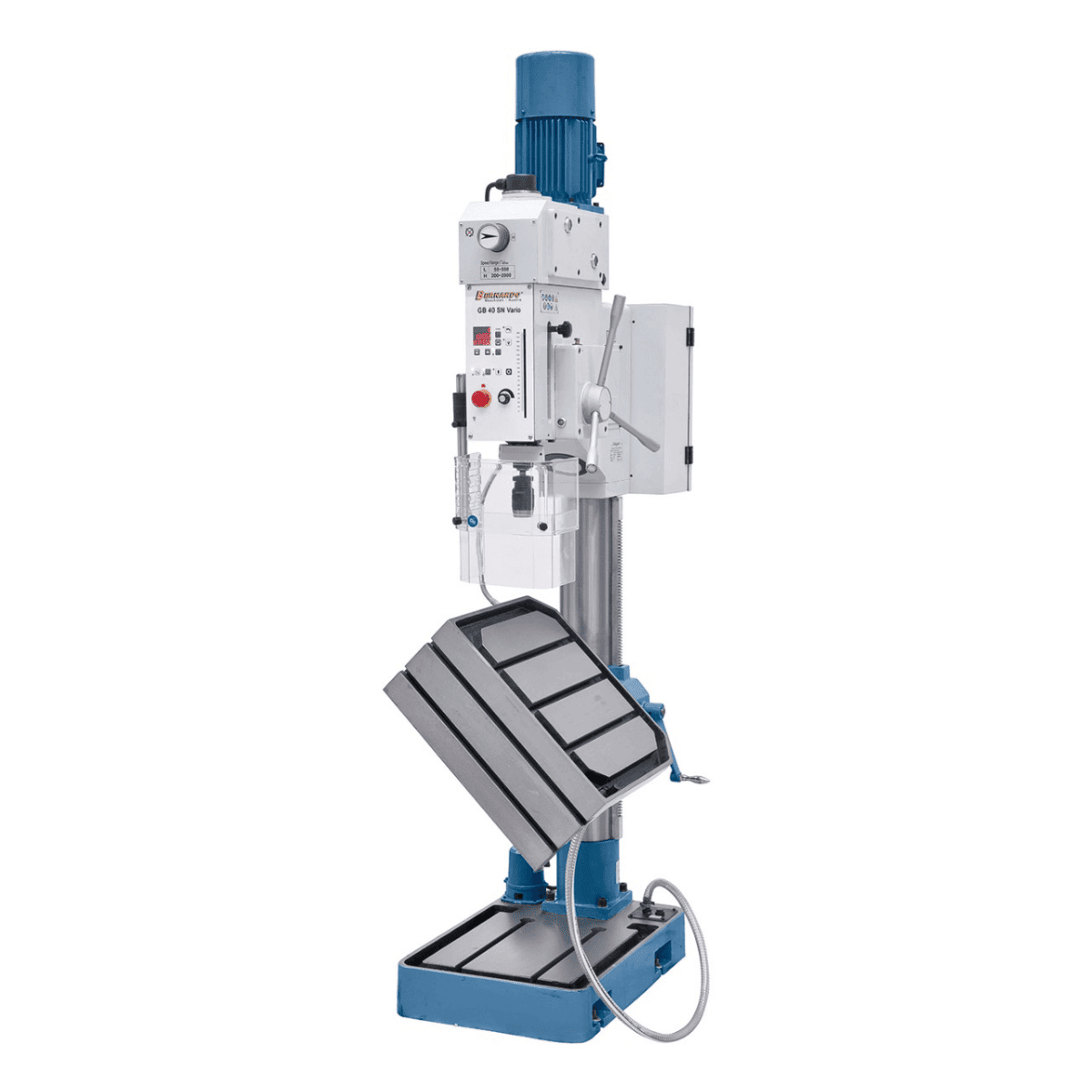

Ist der Schwenktisch tatsächlich nützlich?
Ja – der Tisch der GB 40 SN Vario lässt sich bis zu ±45° neigen und um 360° drehen. Dies ermöglicht Winkelbohrungen an Werkstücken, die nicht manuell geschwenkt werden können, wie z. B. große Flansche oder Werkstücke mit komplexen Geometrien. Bei Standardbohrungen im 90°-Winkel bleibt der Tisch vertikal.
Sind Ersatzteile erhältlich?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
