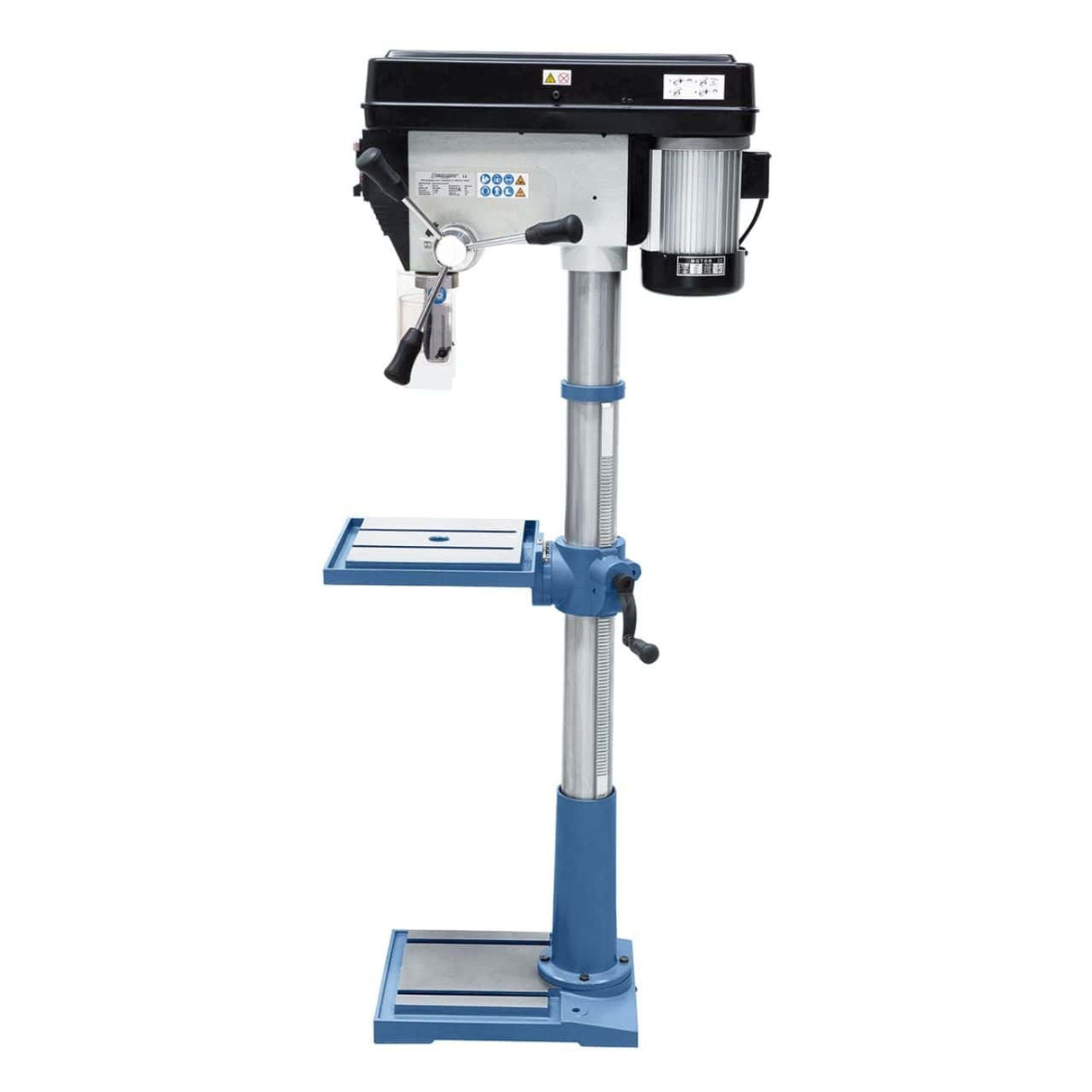

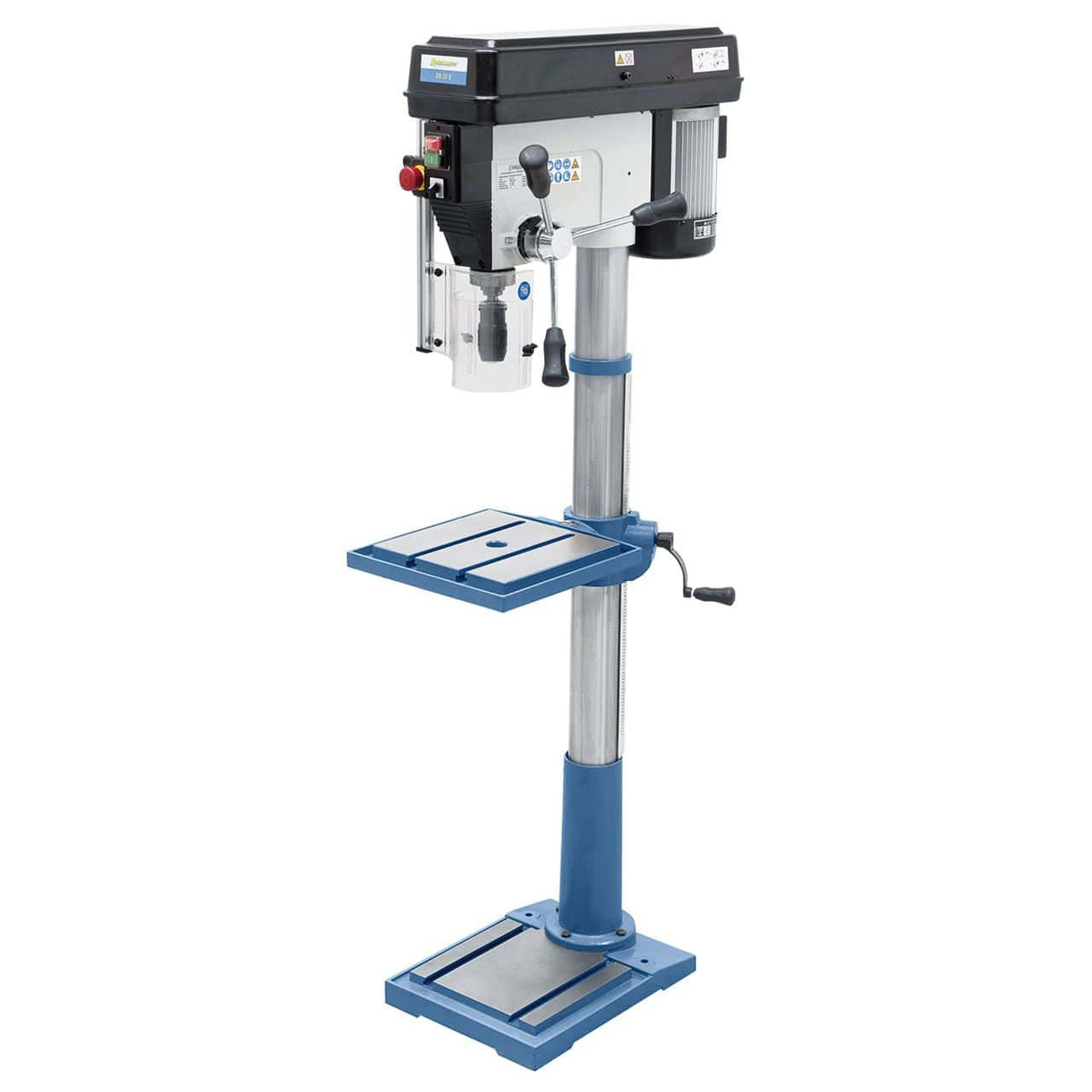

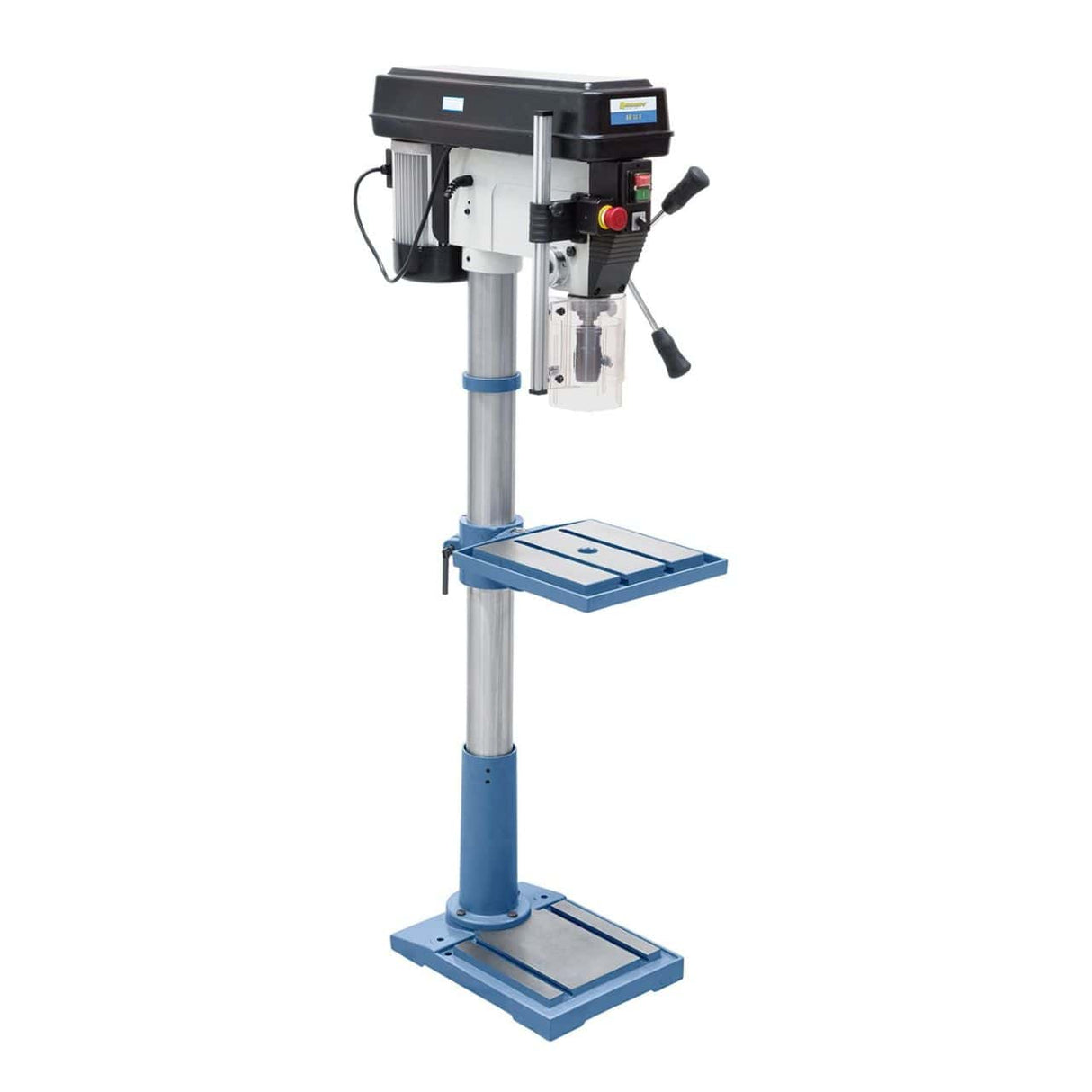

Bernardo SB 32 S / 400 V Säulenbohrmaschine – Leistungsstark, präzise und zuverlässig
Die Bernardo SB 32 S Säulenbohrmaschine ist eine professionelle Maschine zum Bohren bis zu Ø 32 mm. Dank des drehmomentstarken, IP54-konformen Aluminiummotors und der hochwertigen Lager gewährleistet sie konstante Leistung, lange Lebensdauer und hohe Spindelrundlaufgenauigkeit.
Der beschichtete Arbeitstisch ist um ±45° neigbar und über Zahnstange und Kurbel höhenverstellbar. Er ist mit T-Nuten und einer Kühlmittelnut ausgestattet und ermöglicht so vielseitiges und sicheres Bearbeiten. Der Gusseisensockel mit T-Nuten erlaubt das Einspannen auch großer Werkstücke. Die Bohrmaschine SB 32 S ist außerdem mit Rechts-/Linkslauf zum Gewindeschneiden, einem Präzisions-Schnellspannfutter und einer höhenverstellbaren Schutzhaube mit Mikroschalter ausgestattet.
Hauptmerkmale
Bohrleistung bis 32 mm in Stahl

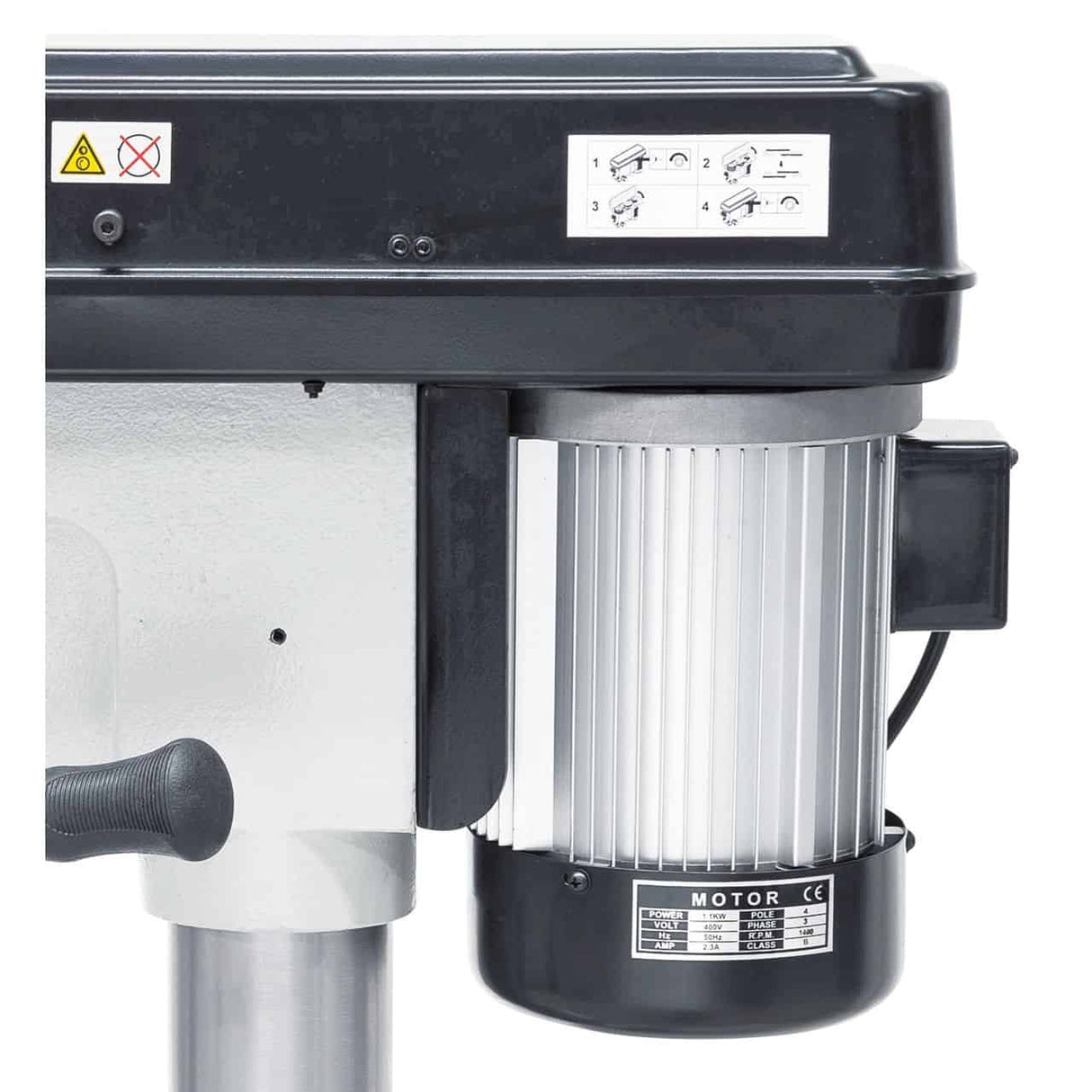

Drehmomentstarker, IP54-konformer Aluminiummotor
12-stufige Spindeldrehzahl (150–2450 U/min)

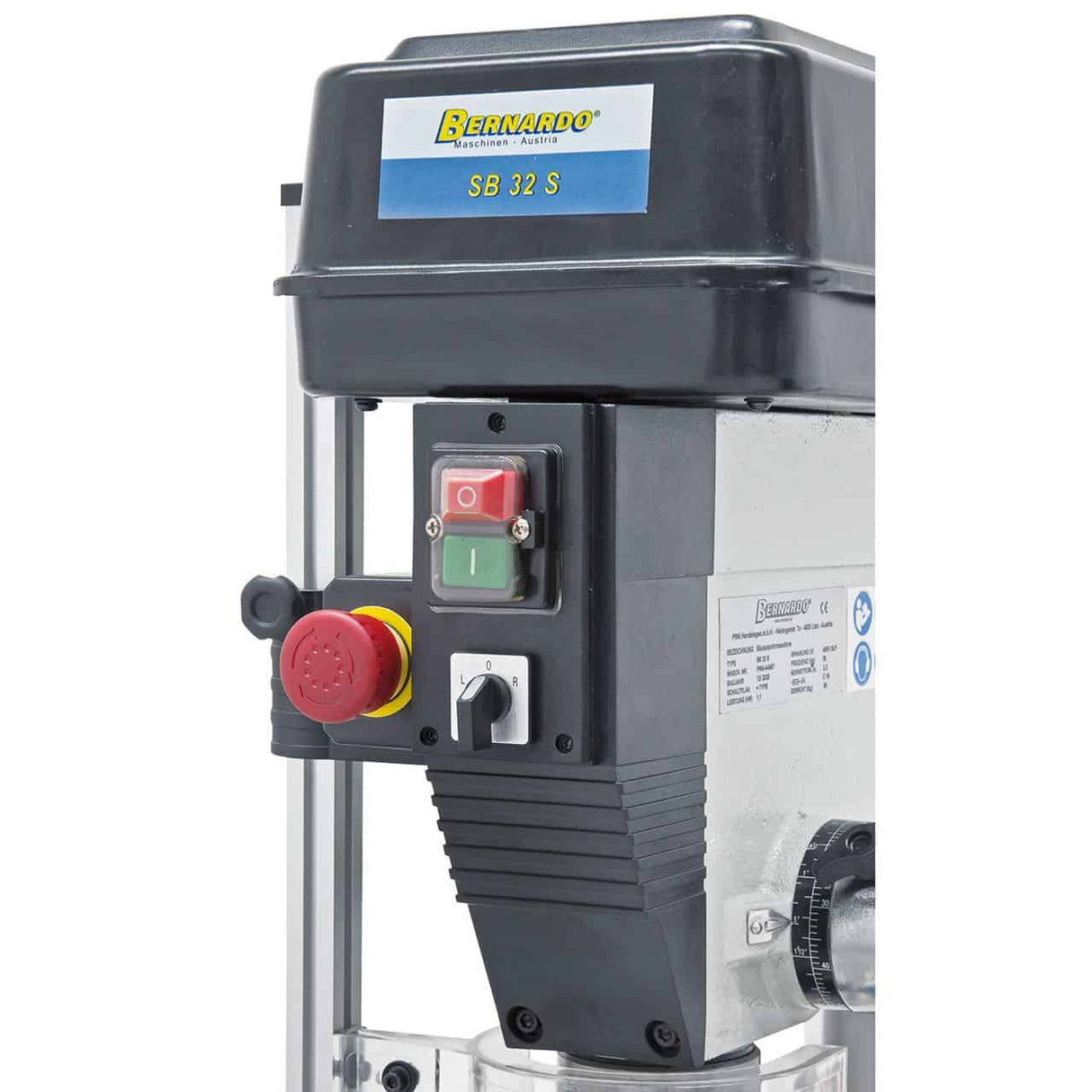

Rechts-/Linkslaufschalter zum Gewindeschneiden
Inklusive Präzisions-Schnellspannfutter (1–16 mm / B18)

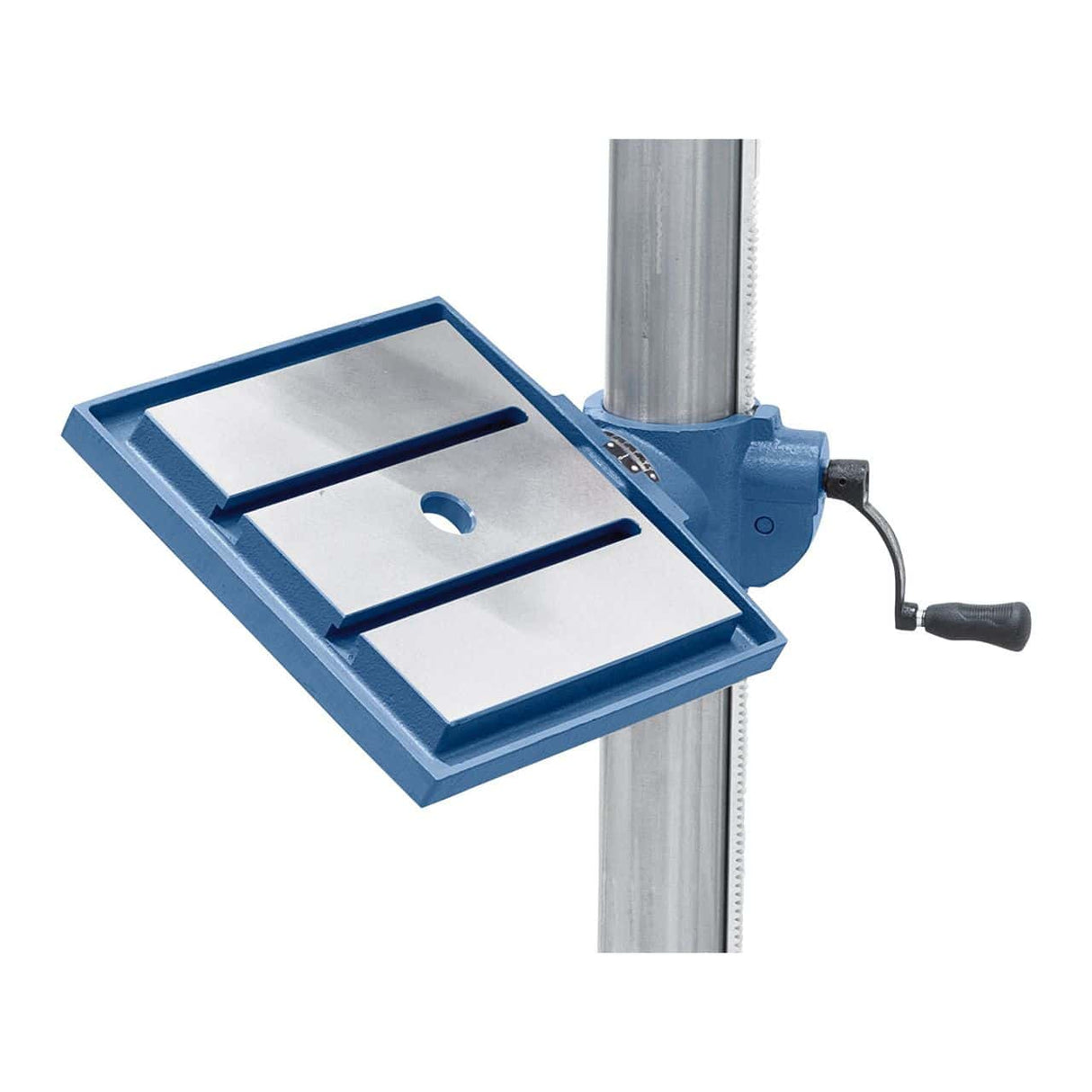

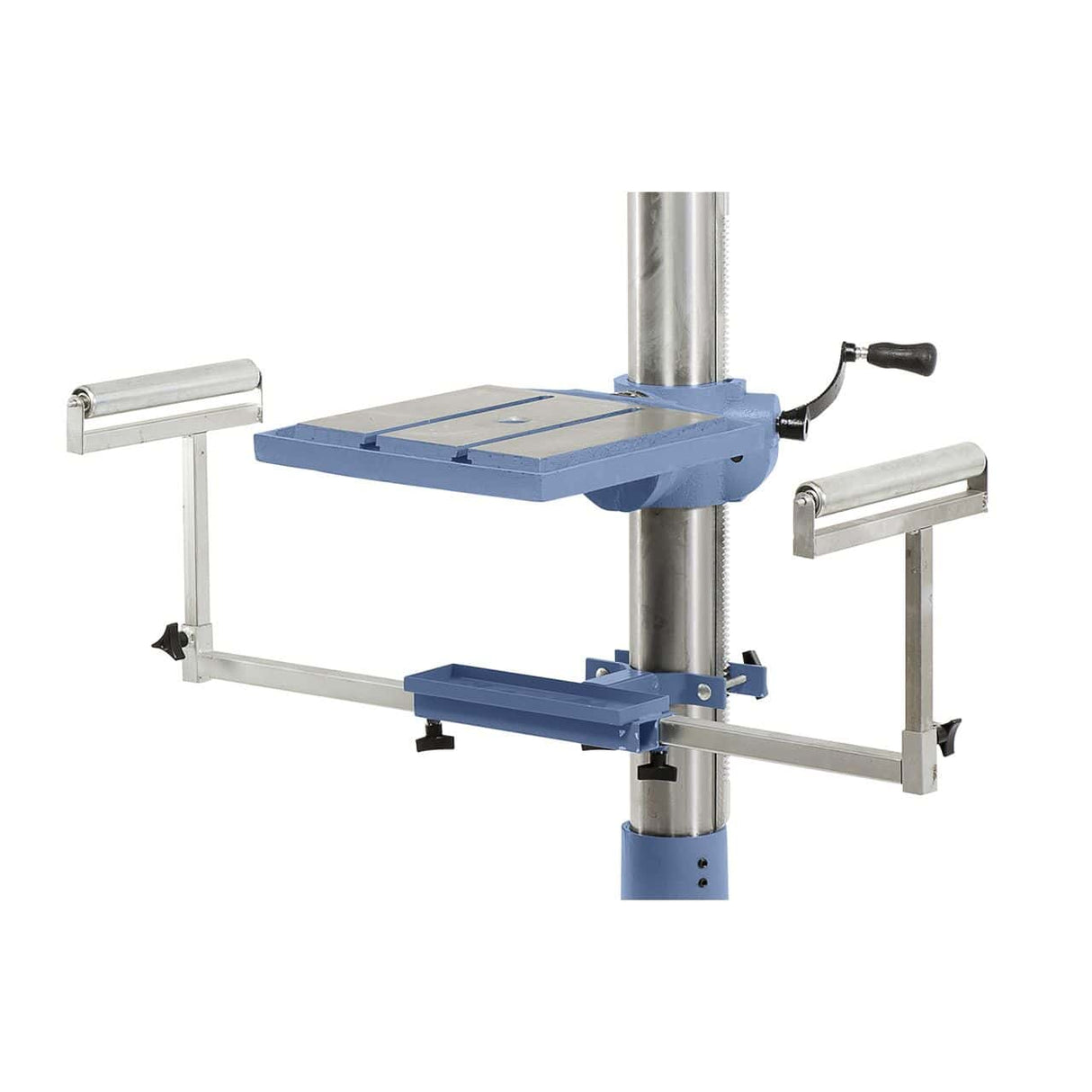

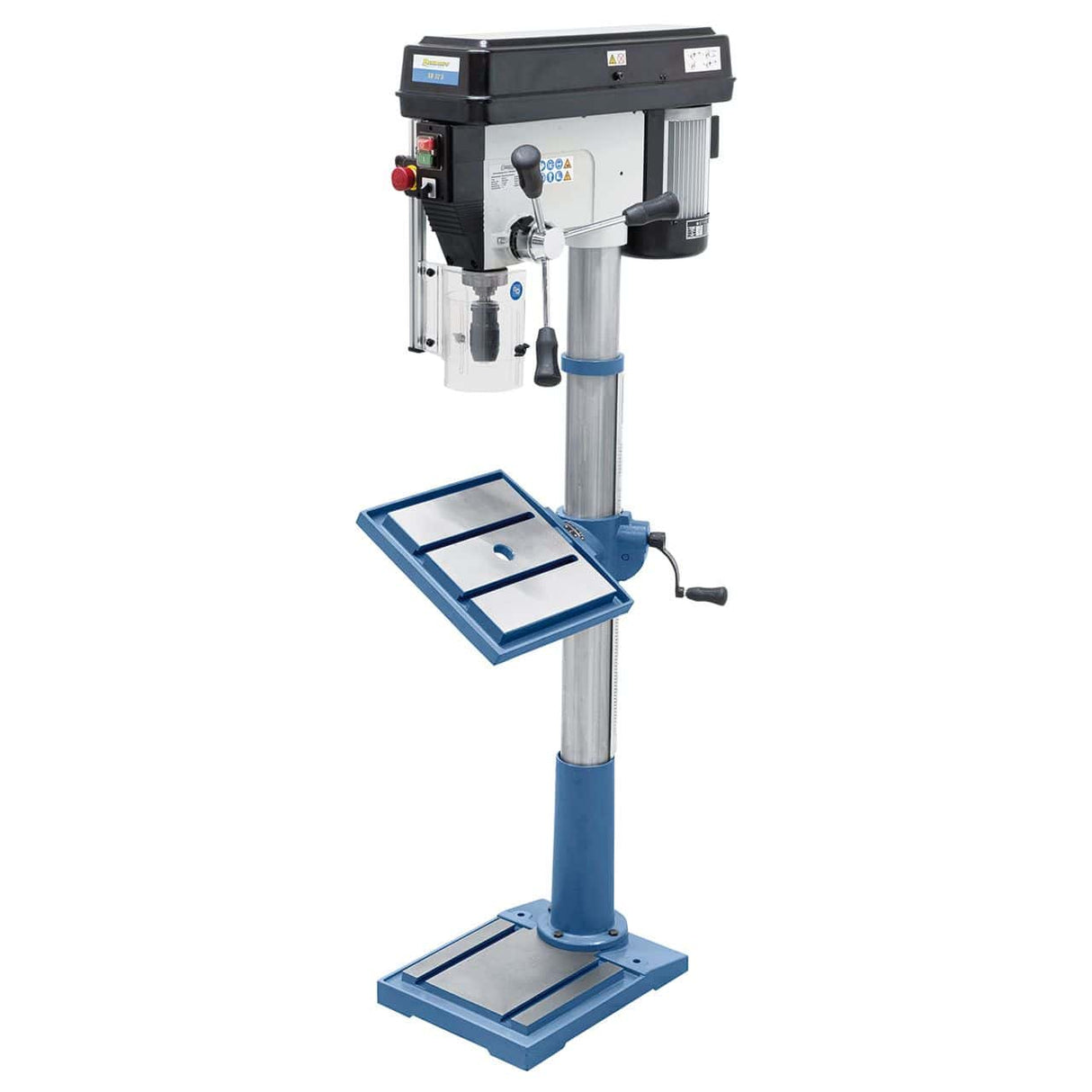

Gusseisentisch neigbar ±45°, höhenverstellbar über Zahnstange
Großer Arbeitstisch 300 x 290 mm mit T-Nuten und Kühlmittelkanal

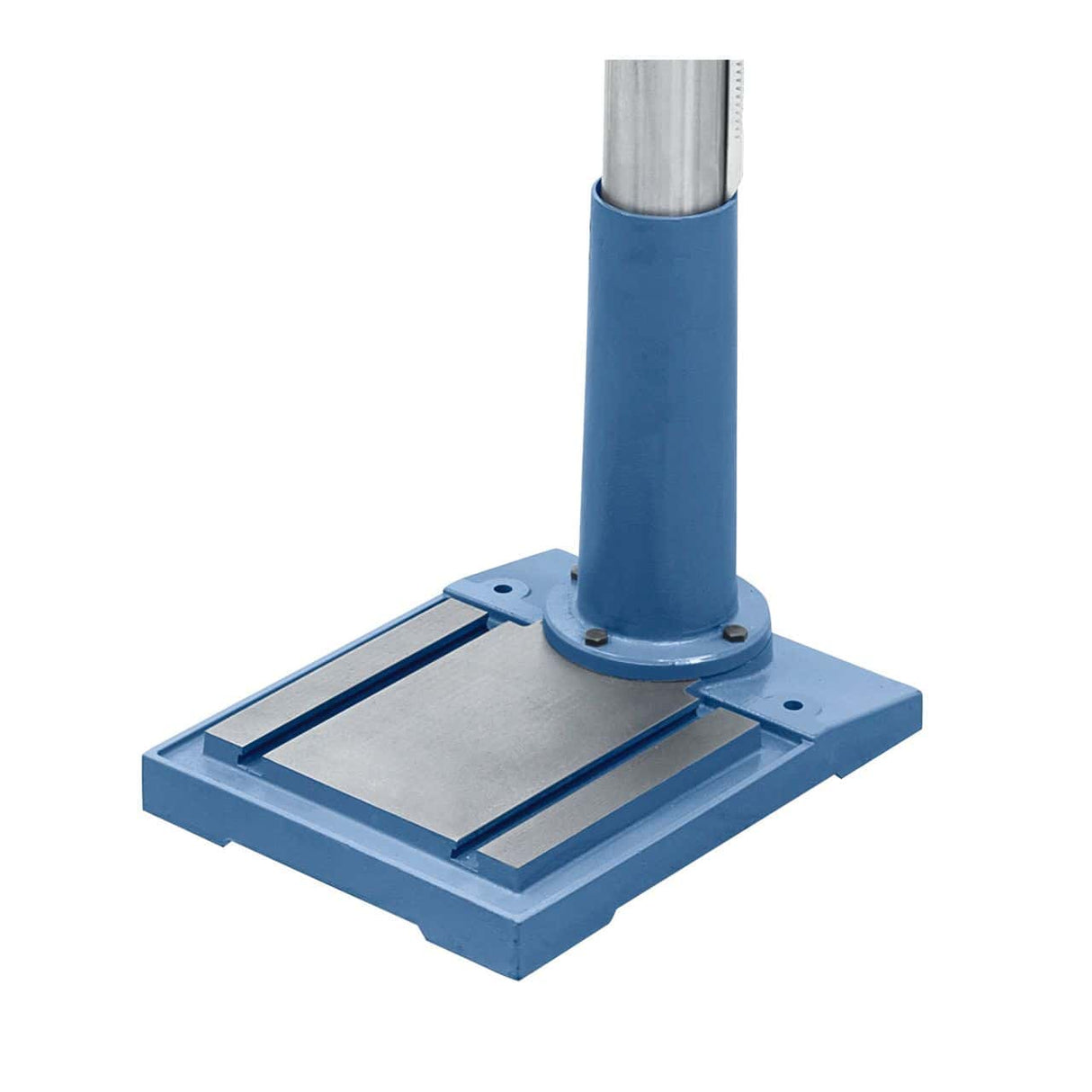

Fuß mit T-Nuten zur Aufnahme von übergroßen Werkstücken

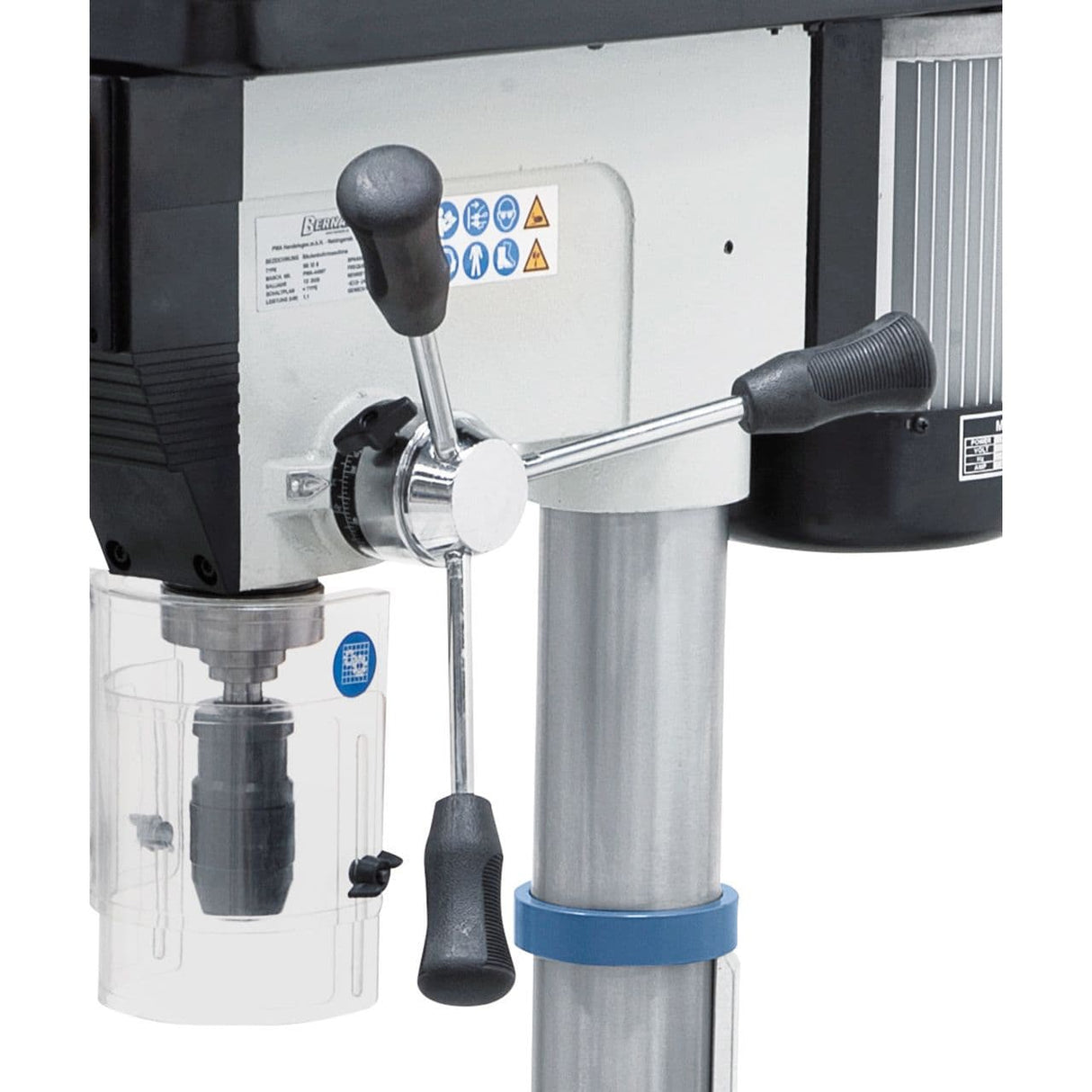

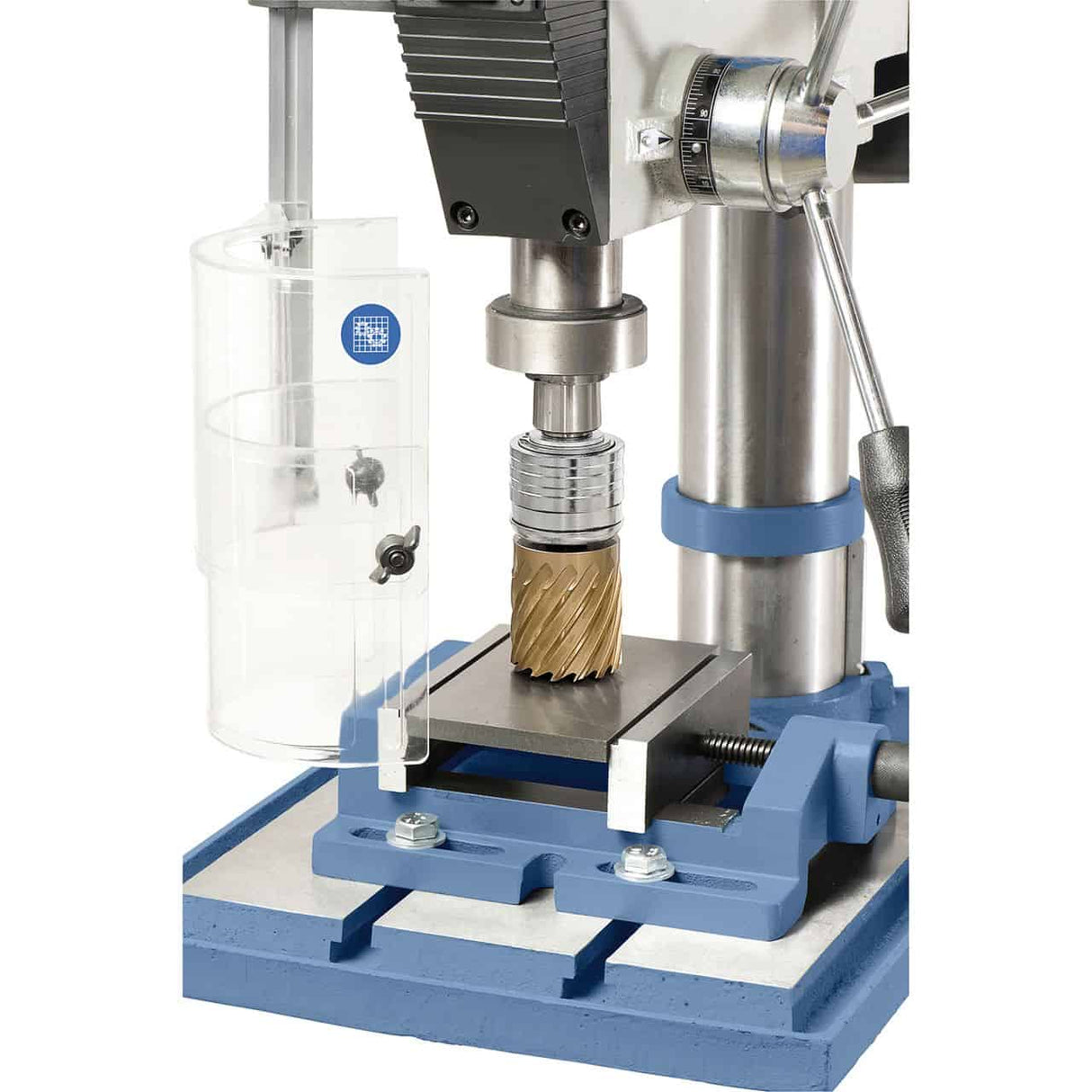

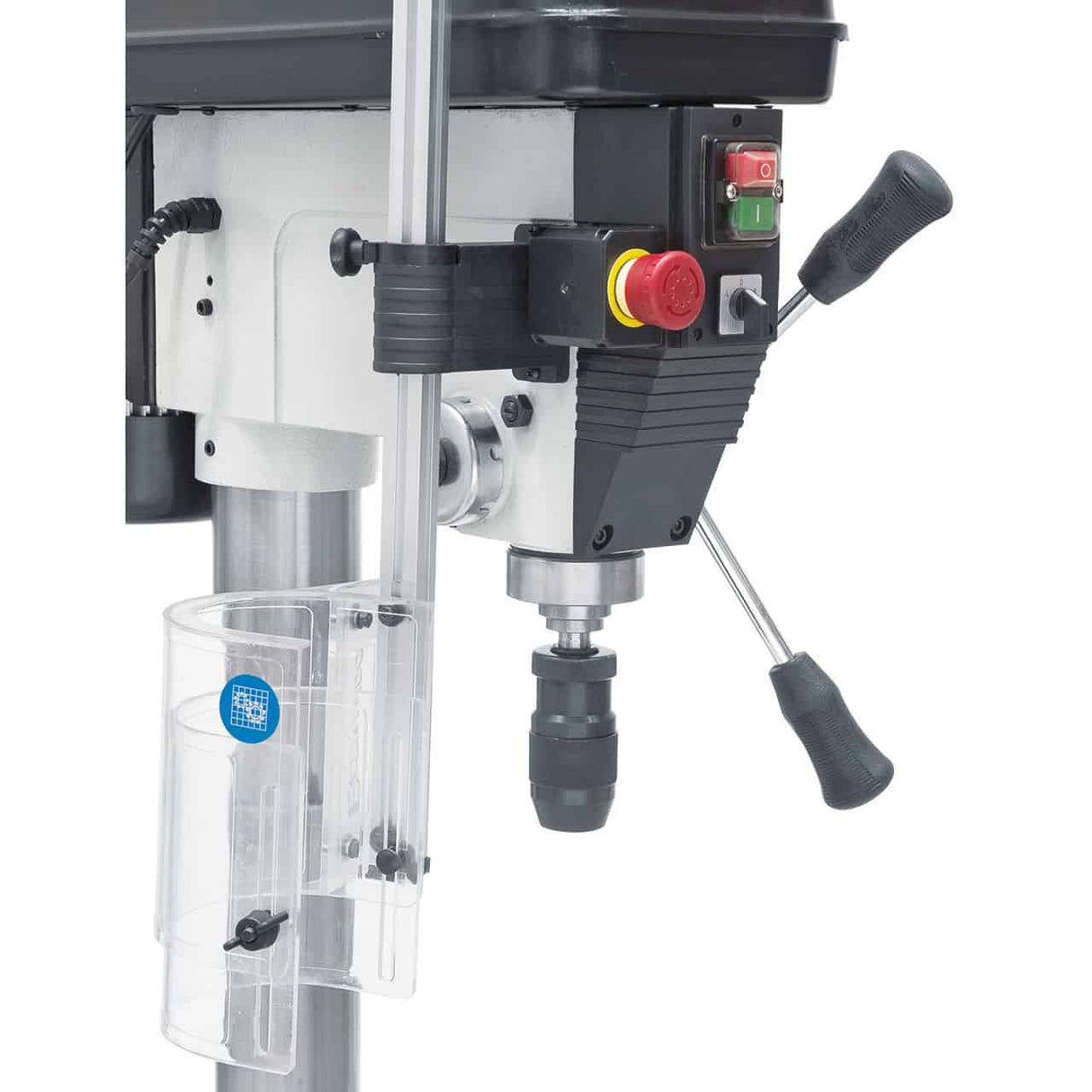

Verstellbare Schutzhaube mit Mikroschalter und separatem Not-Aus
Robuste und stabile Gusseisenkonstruktion für die professionelle Bearbeitung von Schwerlasten
Technische Daten Spezifikationen
| Spezifikation |
Wert |
| Max. Bohrkapazität |
32 mm |
| Bohrfutter |
1 – 16 mm / B18 |
| Bohrfutteraufnahme |
MT 4 |
| Spindeldrehzahl |
(12) 150 – 2450 U/min |
| Abstand Spindel-Säule |
215 mm |
| Tischneigung |
-45° bis +45° |
| Max. Spindel-Tisch-Abstand |
760 mm |
| Spindel-Sockel-Abstand |
1125 mm |
| Spindelhub |
120 mm |
| Säulendurchmesser |
92 mm |
| Tischabmessungen / T-Nuten |
300 x 290 mm / 14 mm |
| Nutzbare Grundplatte |
295 x 270 mm |
| Motorleistung S1 100 % |
1,1 kW / 400 V |
| Motorleistung S6 40 % |
1,6 kW / 400 V |
| Maschinenabmessungen (B x T x H) |
400 x 720 x 1700 mm |
| Gewicht |
ca. 95 kg |
Standardausstattung
Schnellspannfutter 1–16 mm / B18
Spindel MT 4 / B18
Höhenverstellbare Schutzhaube
Separater Not-Aus-Schalter
Rechts-/Linkslaufschalter
T-Nutensteine
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Riemengetriebene Bohrmaschine vs. Zahnradgetriebene Bohrmaschine: Welche ist die richtige für Sie?

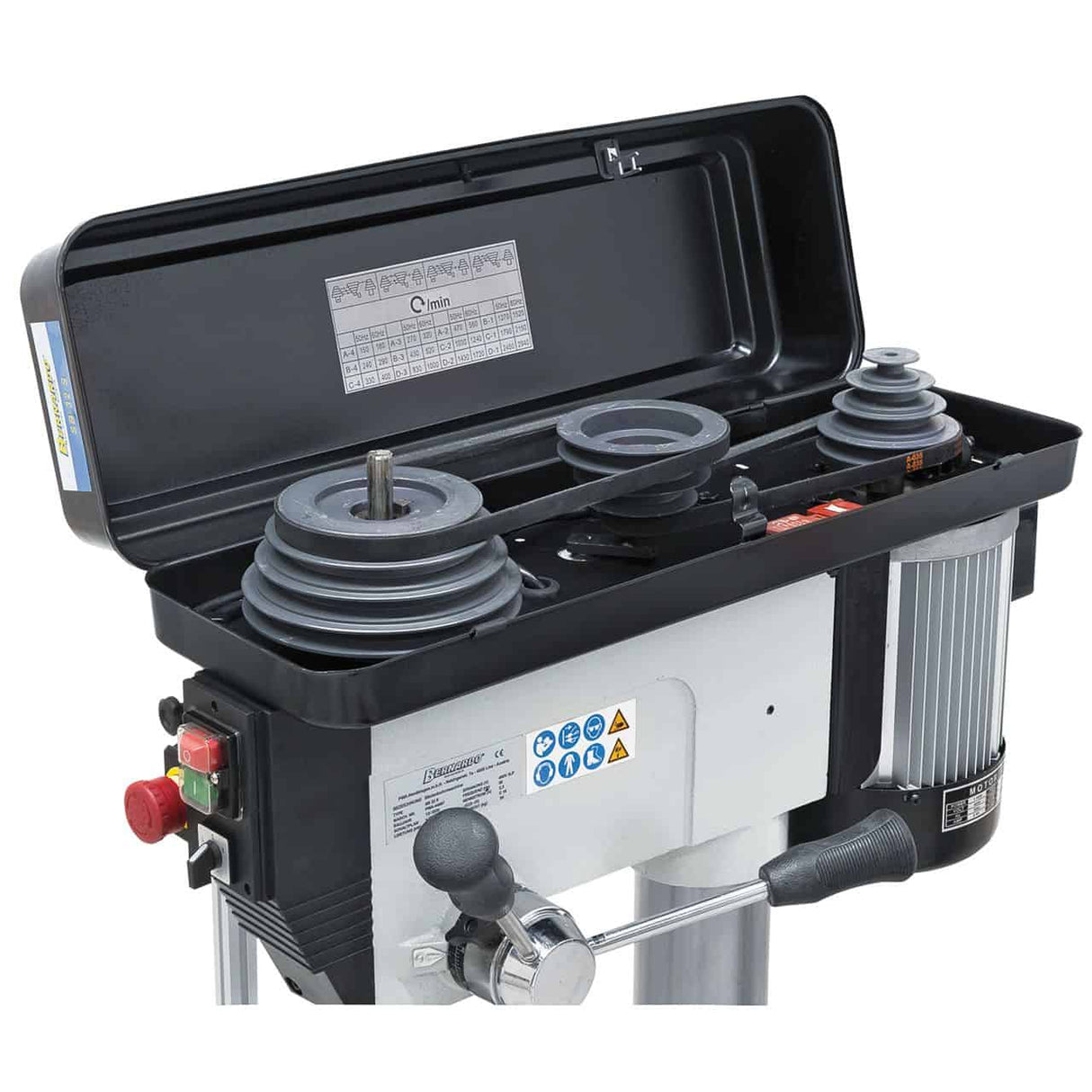

Riemengetriebene Bohrmaschinen (wie die Bernardo SB 32 S - C-Drill) sind leiser, günstiger und bieten ausreichend Drehmoment für Bohrungen bis zu 32 mm Durchmesser in Standardstahl. Zahnradgetriebene Bohrmaschinen (GB-Serie) liefern ein höheres Drehmoment bei niedrigen Drehzahlen – notwendig für Tiefbohrungen, Gewindeschneiden mit großem Durchmesser und Bohrungen in harten Materialien mit einem Durchmesser von über 30 mm. Für Standardbohrungen bis Ø 32 mm ist der Riemenantrieb die richtige Wahl.
Wie tief kann man mit der Bernardo SB 32 S Bohrmaschine in Stahl bohren?
Nennkapazität Ø 32 mm in S235-Stahl mit einem HSS-Bohrer. Bei AISI 304-Edelstahl reduziert sich die Kapazität um 30–40 % – verwenden Sie spezielle Edelstahlbohrer und reduzieren Sie die Drehzahl mit Kühlmittel. Bei Aluminium erhöht sich die Kapazität um 30 %. Für Bohrungen mit einem Durchmesser von mehr als 20 mm in Stahl verwenden Sie immer die niedrigste verfügbare Drehzahl und einen kontrollierten manuellen Vorschub.
Wie wähle ich die richtige Drehzahl für das Material?
Optimale Umfangsgeschwindigkeit: Baustahl 15–25 m/min, Edelstahl 8–15 m/min, Aluminium 60–100 m/min, Kunststoff 40–80 m/min. Die Formel: n (U/min) = (v × 1000) / (π × d). Für Ø 10 mm Bohrer in Stahl: 500–800 U/min. Eine zu hohe Drehzahl verbrennt die Schneide; eine zu niedrige Drehzahl verursacht Vibrationen und lange Späne, die sich um den Bohrer wickeln. Der Riemenantrieb ermöglicht die Auswahl vordefinierter Drehzahlen – wählen Sie diejenige, die der berechneten optimalen Drehzahl am nächsten kommt.
400-V-Stromversorgung: Ist ein spezielles System erforderlich?
400-V-Drehstrom – erfordert ein industrielles System. Prüfen Sie vor dem Kauf das Drehstromsystem und die Nennleistung des Schaltschranks.
Sind Ersatzteile verfügbar?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch verfügbar.
