Bernardo | SKU: 02-1005

Bernardo KF 10 230V Tischbohr-/Fräsmaschine für Modellbau und Laborarbeiten

Name: Bernardo KF 10 230V Tischbohr-/Fräsmaschine für Modellbau und Laborarbeiten
Brand: Bernardo
SKU: 02-1005
Price: 809.22 EUR
Availability: InStock

€809,22 (19% MwSt. inkl.)

Lieferung und Versand

Bei Krollit garantieren wir einen sicheren und zuverlässigen Versand. Bestellungen werden mit größter Sorgfalt bearbeitet und sind bis zur Lieferung nachverfolgbar.

Für internationale Lieferungen senden Sie Ihre Anfrage bitte über das entsprechende Kontaktformular.

Unterschreiben Sie bei der Lieferung den Lieferschein immer mit dem Vermerk „unter Vorbehalt der Prüfung“, damit mögliche Unregelmäßigkeiten oder Abweichungen des Produkts korrekt bearbeitet werden können.

Unser Ziel ist ein pünktlicher Service und ein sorgenfreies Einkaufserlebnis.

Beschreibung

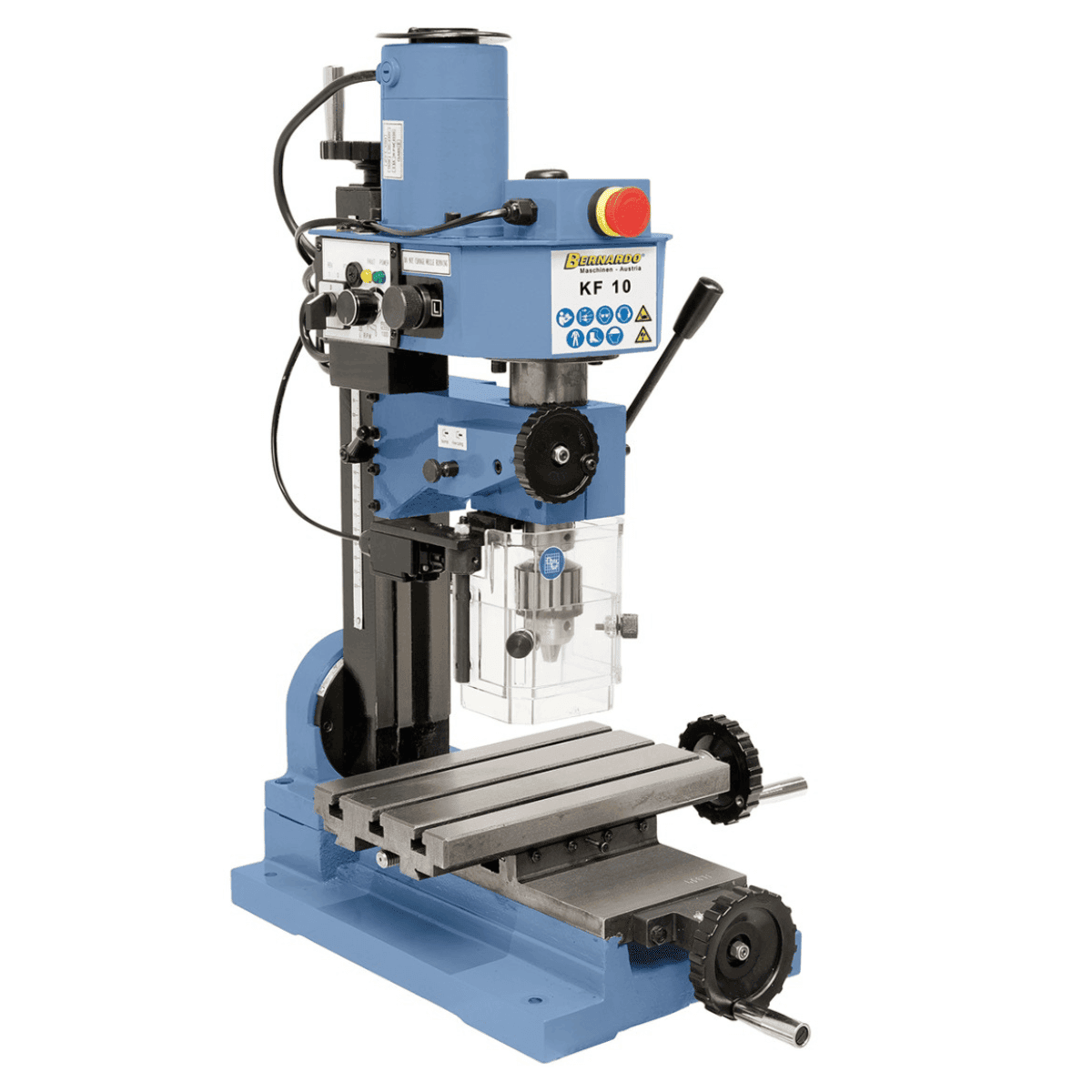

Die Bernardo KF 10 ist eine kompakte Tischbohrmaschine mit Fräsfunktion für Modellbau, Hobby und kleine Werkstätten. Sie bohrt Stahl bis Ø 10 mm, fräst bis Ø 20 mm, hat einen 0,25-kW-Motor und eine Drehzahl von 100–1.000 / 100–2.000 U/min. Gewicht: 45 kg, Spindel: MK 2. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner. Bohrung: Stahl Ø 10 mm Planfräsen: max. Ø 20 mm Schaftfräsen: max. Ø 20 mm Ø10 mm

Spindeldrehzahl 100–1.000 / 100–2.000 U/min (Vario)

MK 2 Spindel, 30 mm Hub

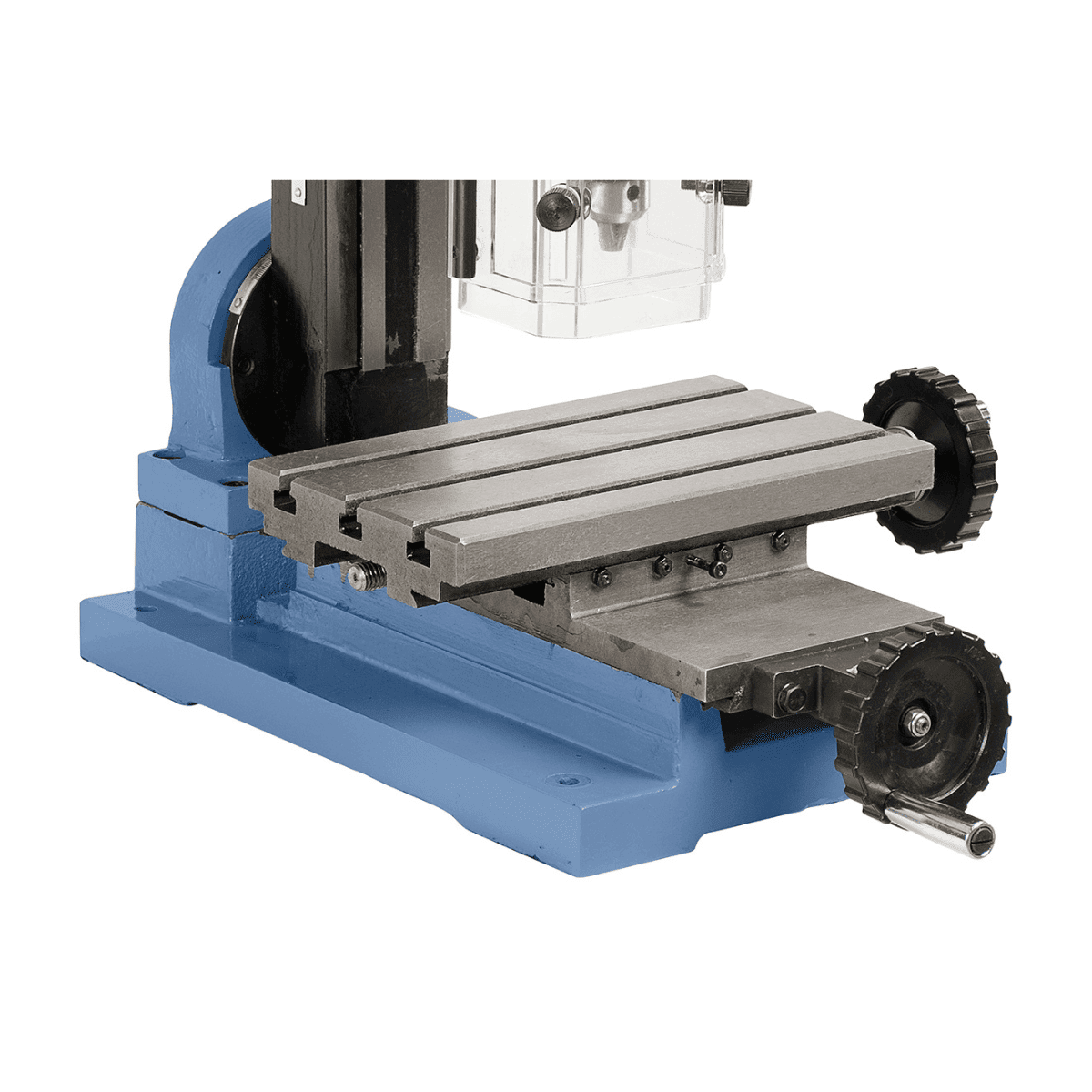

Querachsentisch 240 x 145 mm, X/Y-Verfahrweg 180 / 130 mm

Motor 0,15 kW (S1) / 0,25 kW (S6) 230 V

Gewicht 45 kg

Wer nutzt die KF 10 und wofür?

Modellbauer, ambitionierte Hobbybastler und kleine Werkstätten wählen diese Maschine für die Präzisionsbearbeitung von Kleinteilen: Bohren von Aluminium- und Baustahlkomponenten bis Ø10 mm, Fräsen von Nuten und kleinen Flächen sowie Anfasen von Metallteilen. Die kompakte Größe der Maschine (45 kg Gewicht, 420 x 343 x 720 mm) macht sie zur idealen Lösung für Werkbänke in Heimwerkstätten, technischen Schulen und Schulungszentren.

Ihre Position im Bernardo-Sortiment

Die Bernardo KF 10 gehört zur Einsteigerklasse der Tischbohr- und -fräsmaschinen. Darüber hinaus bietet das Sortiment anspruchsvollere Modelle wie die KF 25 D Vario (110 kg) und die BF 25 Super (165 kg) mit höherer Bohrleistung und größerem Tisch. Unterhalb der KF 10 gibt es keine professionellen Bohr- und Fräskombinationen: Für den reinen Hobbyeinsatz mit einfachen Bohrarbeiten empfiehlt sich die TB-Tischbohrmaschine aus demselben Bernardo-Sortiment.

Krollit Logistik und Support

Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage in Süddeutschland). Originale Bernardo-Ersatzteile werden innerhalb von 3–5 Werktagen ab Krollit-Lager versendet. Technische Dokumentationen, Produktdatenblätter und Unterstützung bei der Ersatzteilbestellung erhalten Sie von unserem italienischen Kundenservice. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.

Für wen ist die KF 10 geeignet?

Profil	Kompatibilität	Muster
Fortgeschrittene Modellbauer und Hobbybastler	Geeignet	Bohren Ø10 mm und Fräsen Ø20 mm an kleinen Werkstücken, Gewicht 45 kg auf der Werkbank
Fachschulen und Ausbildungszentren	Geeignet	Kompakte Maschine 420 x 343 x 720 mm, MK 2-Vorsatz, 230-V-Netzanschluss Standard
Professionelle Werkstätten für den Dauereinsatz	Nicht geeignet	0,25-kW-Motor und 10 mm Kapazität für gelegentlichen Einsatz, nicht für die Serienfertigung

Nicht geeignet für: Serienfertigung, Bearbeitung von Hartstählen über Ø10 mm, kontinuierliche Fräszyklen in mechanischen Werkstätten (für diese Anwendungen sind Modelle BF 25 Super oder höher erforderlich).

Technische Daten

Arbeitskapazität

Bohrstahl	Ø10 mm
Max. Planfräsen	Ø20 mm
Max. Stirnfräsen	Ø10 mm

Spindel und Drehzahlen

Spindelaufnahme	MK 2
Spindelhub	30 mm
Spindeldrehzahl (Vario)	100–1.000 / 100–2.000 U/min

Tisch und Spindelkopf

Abmessungen	240 x 145 mm
Tischverfahrweg (X / Y)	180 / 130 mm
T-Nuten	8 mm

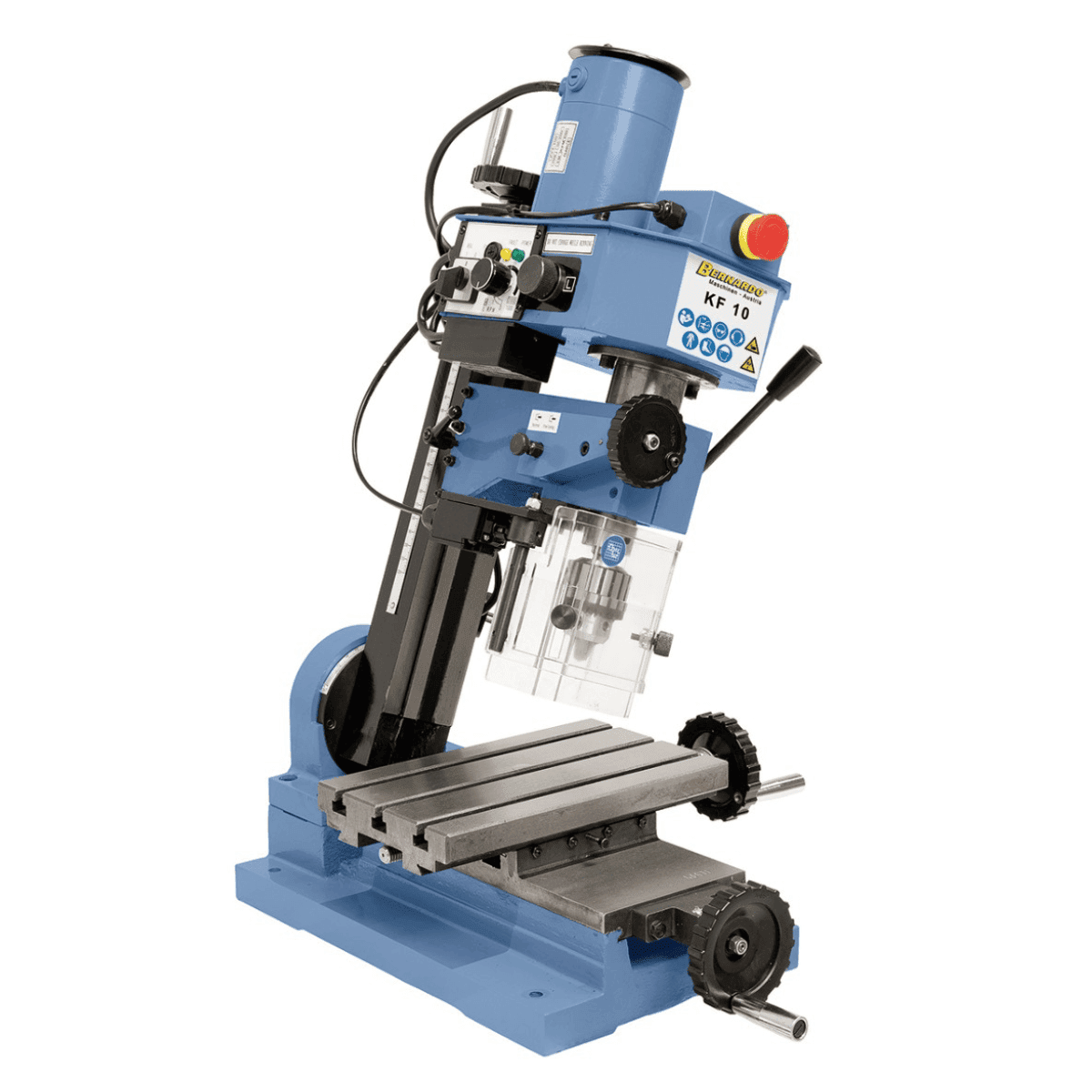

Kopfneigung	±45°
Kopfhöhenverstellung	180 mm
Abstand Spindel-Säule	140 mm

Motor und Abmessungen

Motorleistung S1 100 %	0,15 kW
Motorleistung S6 40 %	0,25 kW
Spannung	230 V
Maschinenabmessungen (B x T x H)	420 x 343 x 720 mm
Gewicht	45 kg

Lieferumfang

Standardausstattung

Spindel 1–10 mm / B12
MK 2 / B12 Spindel
M10 Zugstange
Digitale Drehzahlanzeige
Digitale Spindelhubanzeige

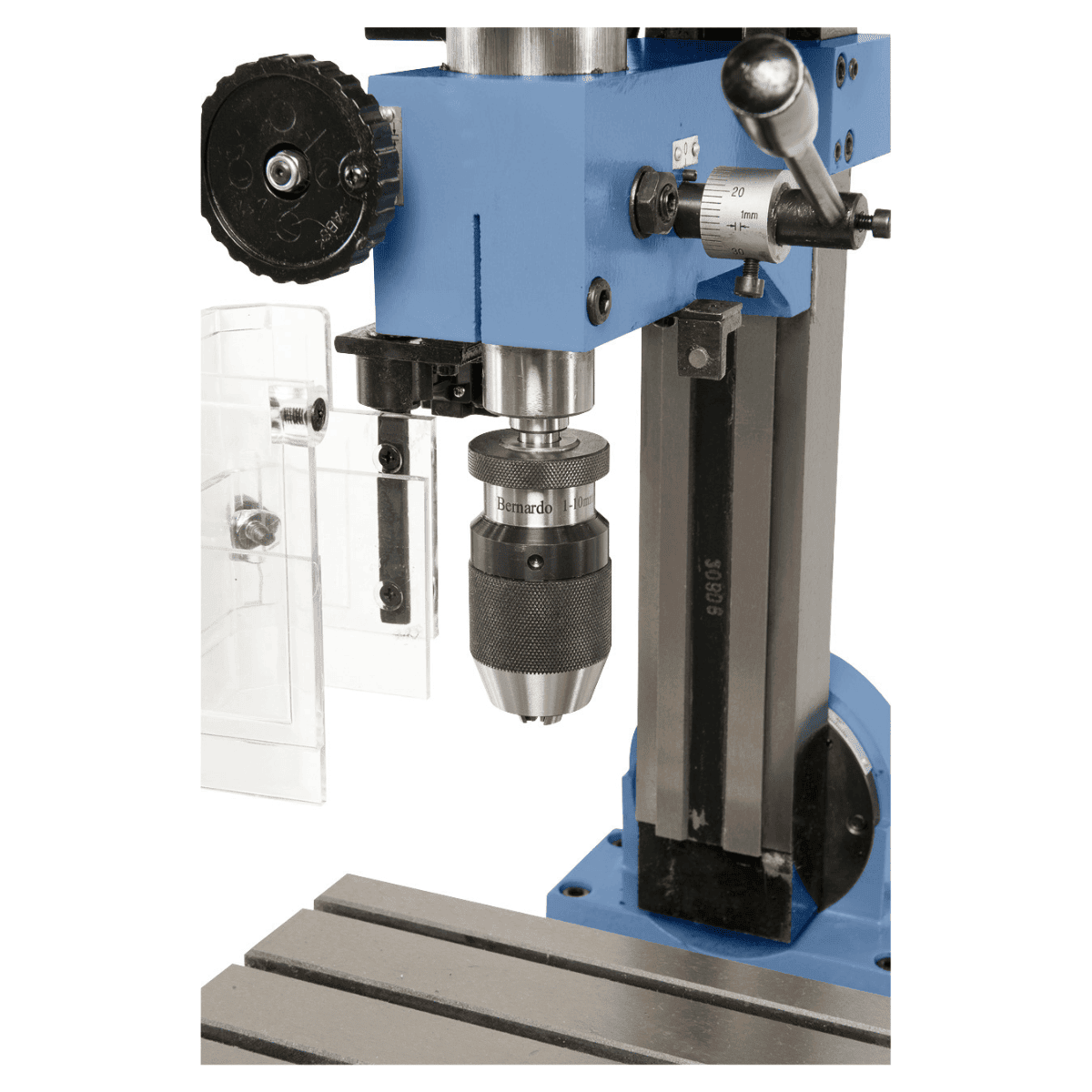

Höhenverstellbare Schutzhaube mit Mikroschalter
Werkzeugsatz

Garantie

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

FAQ / Häufig gestellte Fragen

Häufig gestellte Fragen

Welche Bohr- und Fräsleistungen bietet die KF 10?

Bohren in Stahl bis Ø10 mm, Planfräsen bis Ø20 mm, Stirnfräsen bis Ø10 mm.

Die angegebenen Kapazitäten beziehen sich auf Standardstähle ohne Härte (z. B. C40, S235). Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Kapazität geringer sein. In diesem Fall wird empfohlen, die Drehzahl und den Vorschub zu reduzieren, um die Spindel und die Werkzeuge nicht zu überlasten.

Wie stelle ich die Spindeldrehzahl an der KF 10 ein?

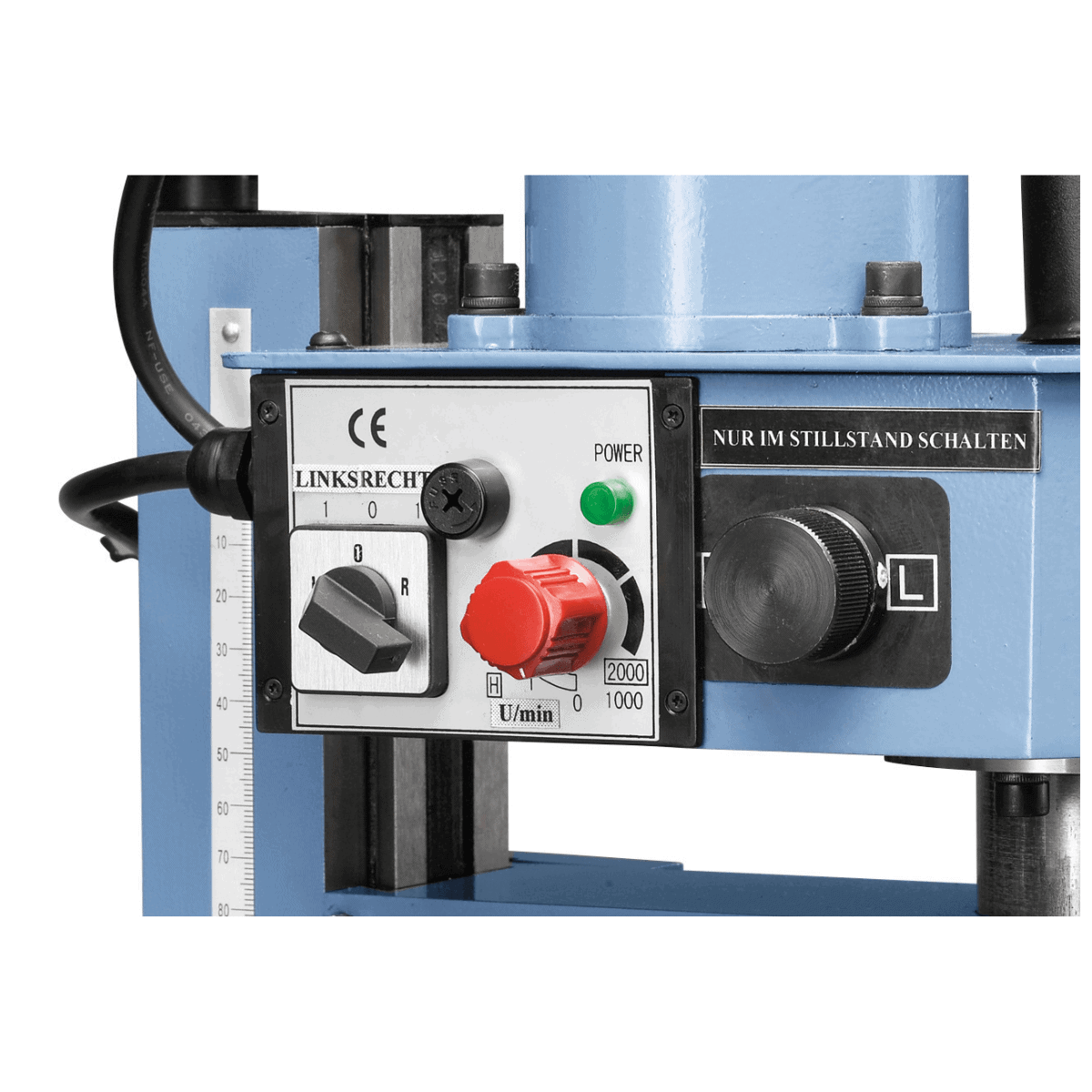

Die Maschine verfügt über eine stufenlose Vario-Drehzahlregelung im Bereich von 100–1.000 / 100–2.000 U/min.

Mit der Vario-Regelung können Sie die Drehzahl präzise an das Material und den Werkzeugdurchmesser anpassen, ohne Riemen oder Zahnräder wechseln zu müssen. Für das Planfräsen von Baustahl wird typischerweise der niedrigere Drehzahlbereich verwendet, für kleine Bohrungen in Aluminium der höhere.

Welche Stromversorgung und welchen Motor verwendet die KF 10?

0,15 kW (S1 Dauerbetrieb) / 0,25 kW (S6 Aussetzbetrieb) Motor mit 230-V-Stromversorgung.

Der Motor wird an einer Standard-230-V-Wechselstromversorgung betrieben, die in allen Werkstätten und Laboren üblich ist. Die Angabe S6 (40 % Drehzahl) bedeutet, dass der Motor seine maximale Leistung im intermittierenden Betrieb abgeben kann, während S1 (100 % Drehzahl) die Nennleistung für Dauerbetrieb angibt.

Welche Tischabmessungen, Verfahrwege und Spindelaufnahme hat die KF 10?

Kreuztisch 240 x 145 mm mit 180/130 mm X/Y-Verfahrwegen, Spindelaufnahme MK 2, 30 mm Spindelhub.

Die Spindelaufnahme MK 2 ist ein internationaler Standard: Zubehör (Spannfutter, Fräserhalter, Reduzierstücke) ist allgemein erhältlich. Die Verfahrwege des Tisches ermöglichen die Bearbeitung von Werkstücken innerhalb der effektiven Arbeitsabmessungen (X/Y-Verfahrwege abzüglich der Spannvorrichtungsabmessungen).

Wie viel wiegt die KF 10 und welche Art der Installation ist erforderlich?

Die Maschine wiegt ca. 45 kg und ist für die Installation auf einer stabilen Werkbank mit einem 230-V-Haushaltsstromanschluss ausgelegt.

Das geringe Gewicht von 45 kg ermöglicht die manuelle Positionierung (mit zwei Personen) und die Installation auf Standardwerkbänken. Prüfen Sie jedoch die Tragfähigkeit der Werkbank und das Vorhandensein einer ebenen Oberfläche, um ein Durchbiegen während des Fräsens zu vermeiden.
