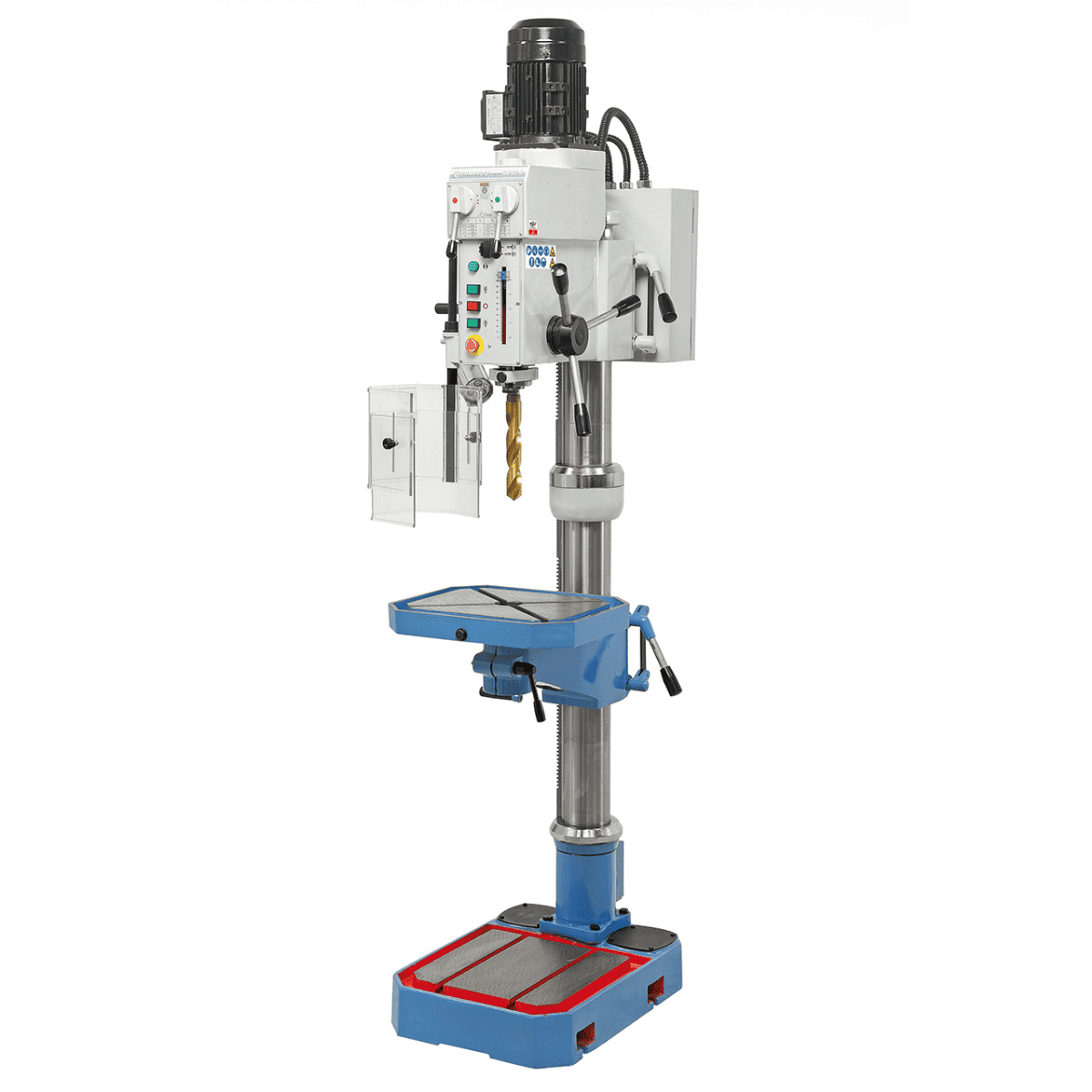

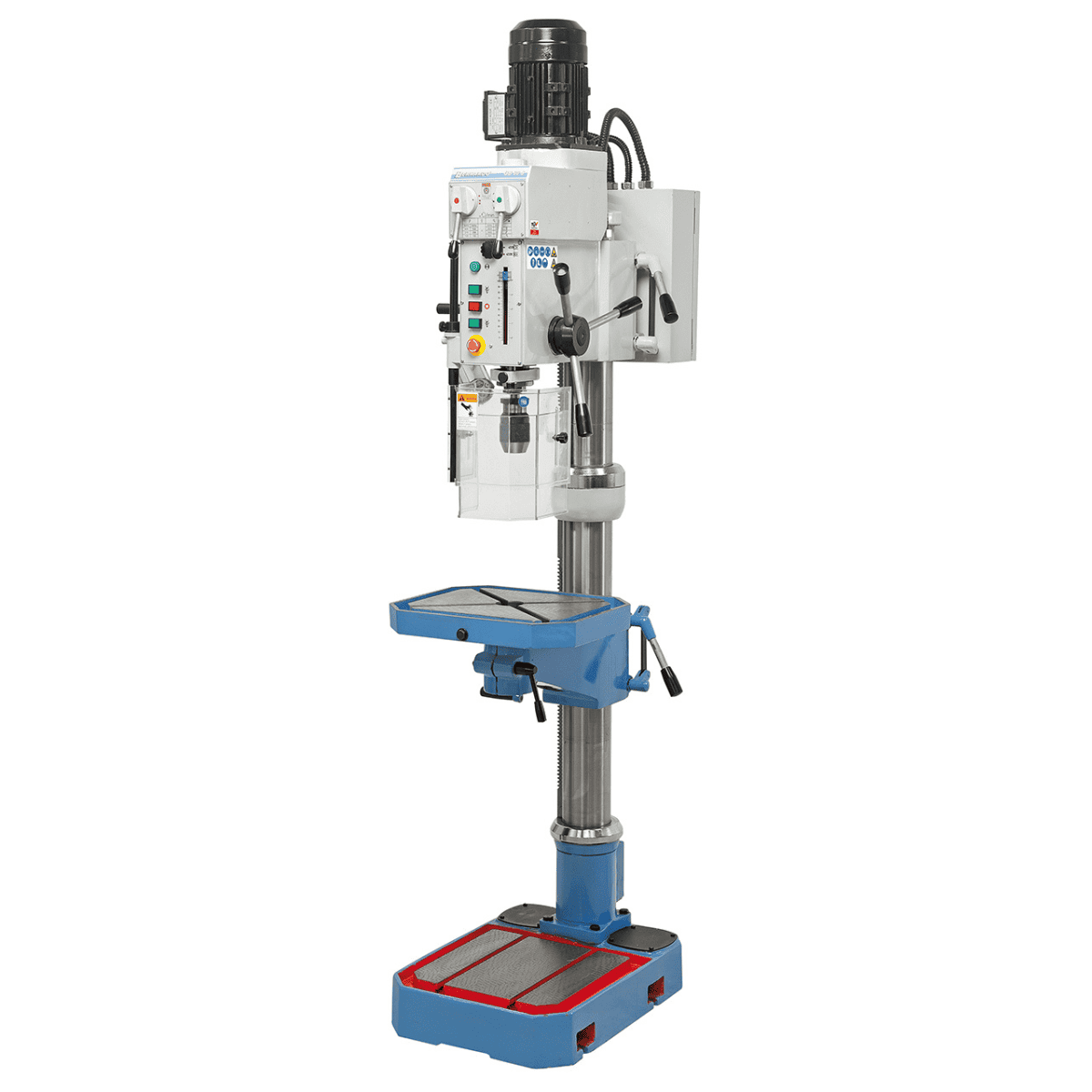

Die Bernardo Gear GB 30 S ist eine Säulenbohrmaschine für den professionellen Einsatz mit einer Drehzahl von 125 bis 2825 U/min (6-stufig) und einem Gewicht von 235 kg. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Max. Bohrleistung: 30 mm
Max. Gewinde: M16
Bohrfutter: 1 – 13 mm / B 16
Morsekonus: MK 3
Spindeldrehzahl: (6) 125 – 2825 U/min
Auslegerlänge: 240 mm
Wer verwendet die Zahnradbohrmaschine GB 30 S und wofür?
Mechanische Werkstätten und Tischlereien verwenden die Zahnradbohrmaschine GB 30 S zum Präzisionsbohren in Stahl und Gusseisen, zum Gewindeschneiden mit einem Gewindebohrer und für die Serienbearbeitung von Werkstücken unterschiedlicher Größe.
Ihre Position im Bernardo-Sortiment
Die Bernardo GB 30 S Zahnradbohrmaschine gehört zum Bernardo-Sortiment der Ständerbohrmaschinen, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen: Wählen Sie das passende Modell. Für die Auswahl der passenden Maschine für Ihre Anwendung können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an den Kundendienst wenden.
Krollit Logistik und Support
Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Der Kundendienst ist auf Italienisch und unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die Zahnradbohrmaschine GB 30 S geeignet?
Die Zahnradbohrmaschine GB 30 S wird für folgende Berufsgruppen empfohlen:
-
Mechanische Werkstätten und Schreinereien: Präzisionsbohren in Stahl und Gusseisen, Gewindeschneiden mit einem Gewindebohrer.
-
Wartungs- und Reparaturwerkstätten: Serienmäßige Bohrarbeiten an Werkstücken unterschiedlicher Größe.
-
Gelegentlicher Hobbyeinsatz: Professionelle Maschine; für den Heimgebrauch eignen sich kompakte Tischmodelle.
Werkzeuge, Werkzeuge und Drehzahlen
| Bohrfutter |
1 – 13 mm / B 16 |
| Morsekonus |
MK 3 |
| Spindeldrehzahl |
(6) 125 – 2825 U/min |
| Max. Spindel-Tisch-Abstand |
655 mm |
| Spindel-Bodenplatten-Abstand |
1130 mm |

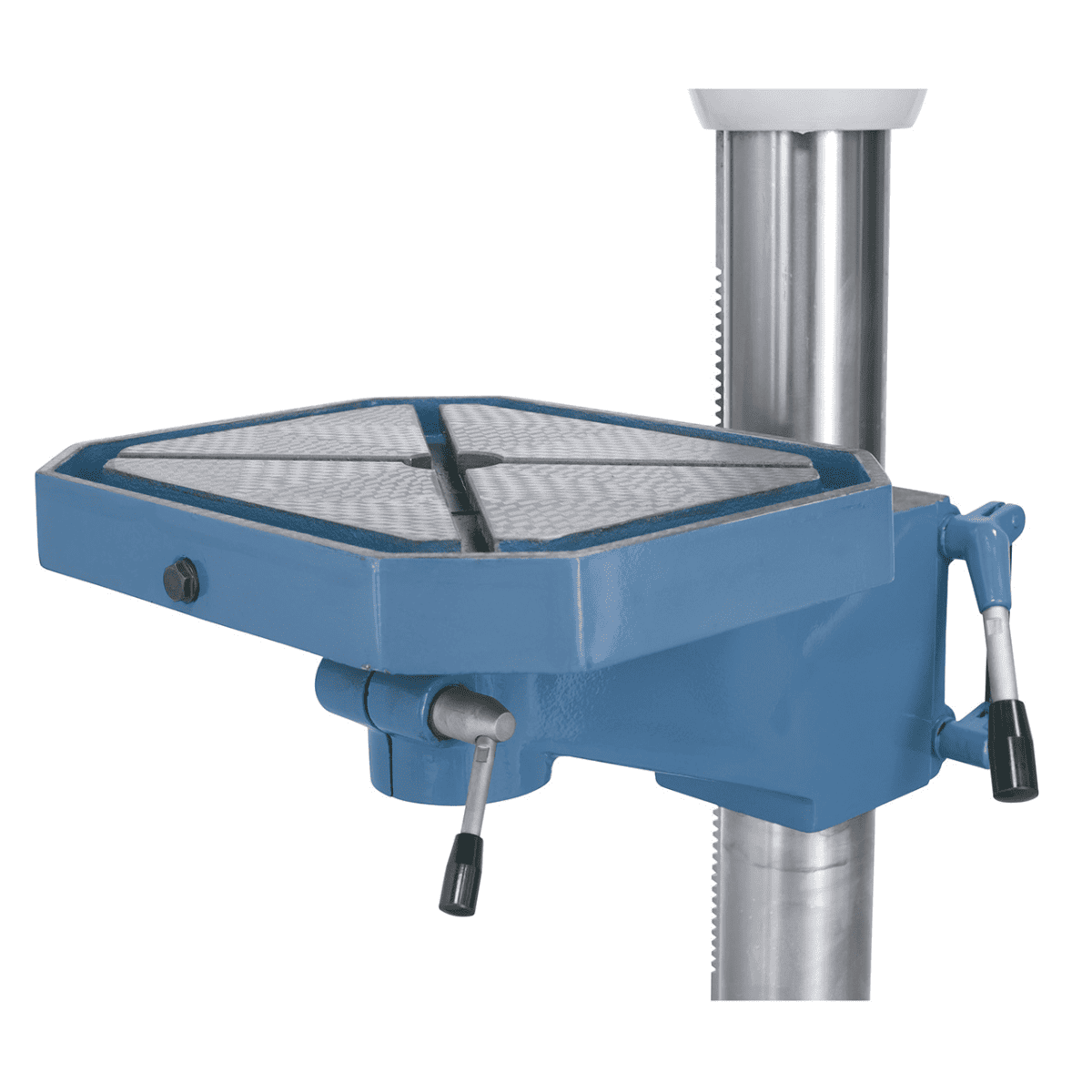

Tisch, Abmessungen und Geometrie
| Armlänge |
240 mm |
| Säulendurchmesser |
100 mm |
| Tischabmessungen / T-Nuten |
405 x 335 mm / 14 mm |
| Arbeitsfläche der Bodenplatte |
320 x 315 mm |
| Gewicht ca. |
235 kg |
Weitere Spezifikationen
| Max. Gewinde |
M16 |
| Maschinenabmessungen (L x T x H) |
500 x 700 x 1910 mm |
| Max. Bohrleistung |
30 mm |
| Bohrhub |
115 mm |
| Motoreingangsleistung S1 100 % |
0,75 kW / 400 V |
| Motorausgangsleistung S6 40 % |
1,1 kW / 400 V |
Standardausstattung
- Rundlaufgenauigkeit: Die Rundlaufgenauigkeit der Spindel beträgt garantiert ≤ 0,02 mm und gewährleistet so hochwertige Ergebnisse.
- Bohrfutter mit Zahnrad 1 – 13 mm / B 16
- MK 3 / B 16 Dornfutter
- Höhenverstellbare Schutzabdeckung
Häufig gestellte Fragen
Wie hoch ist die Bohrleistung der Zahnradbohrmaschine GB 30 S?
Die Angaben zur Bohrleistung finden Sie in der technischen Tabelle der Maschine.
Die angegebene Leistung bezieht sich auf Standardstahl ohne Härtegrad. Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Leistung geringer sein: Reduzieren Sie Drehzahl und Vorschub, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie wird die Spindeldrehzahl eingestellt?
Bei Schrittmotormodellen erfolgt die Einstellung über einen mechanischen Riemen- oder Zahnradantrieb, bei Vario-Modellen über einen Frequenzumrichter oder Variator.
Vario-Modelle ermöglichen eine stufenlose Drehzahlregelung, während bei Schrittmotormodellen der Riemen auf verschiedenen Riemenscheiben geführt werden muss. Die korrekte Wahl der Drehzahl in Abhängigkeit von Bohrdurchmesser und Material verlängert die Werkzeugstandzeit.
Welche Spindelaufnahme und welchen Werkzeugtyp unterstützt die Maschine?
Siehe „Spindelaufnahme“ in der technischen Tabelle: typischerweise MT 2, MT 3 oder MT 4, abhängig vom Modell.
MT-Aufnahmen (Morsekonus) sind internationale Standards, und Zubehör (Spindeln, Schnellspannfutter, Adapter) ist im Handel weit verbreitet. Krollit vertreibt Originalzubehör von Bernardo.
Ermöglicht die Bohrmaschine das Gewindeschneiden mit einem Gewindebohrer?
Nur Modelle mit standardmäßiger Rechts-/Linkslaufrichtung ermöglichen das Gewindeschneiden mit automatischer Gewindebohrerfreigabe.
Prüfen Sie die Angaben zur „Rechts-/Linkslaufrichtung“ oder zum „Gewindeschneiden“: Bohrmaschinen ohne mechanische Umkehrung sind nicht für wiederholtes Gewindeschneiden geeignet.
Wie viel wiegt die Maschine und wie aufwendig ist die Installation?
Das Gewicht reicht von ca. 25 kg (kompakte Tischmodelle) bis über 250 kg (Profi-Industriemodelle).
Tischmodelle werden auf einer stabilen Werkbank installiert; Säulen- oder Radialmodelle benötigen zur Stabilisierung beim Bohren eine Bodenverankerung mit Spreizdübeln.
