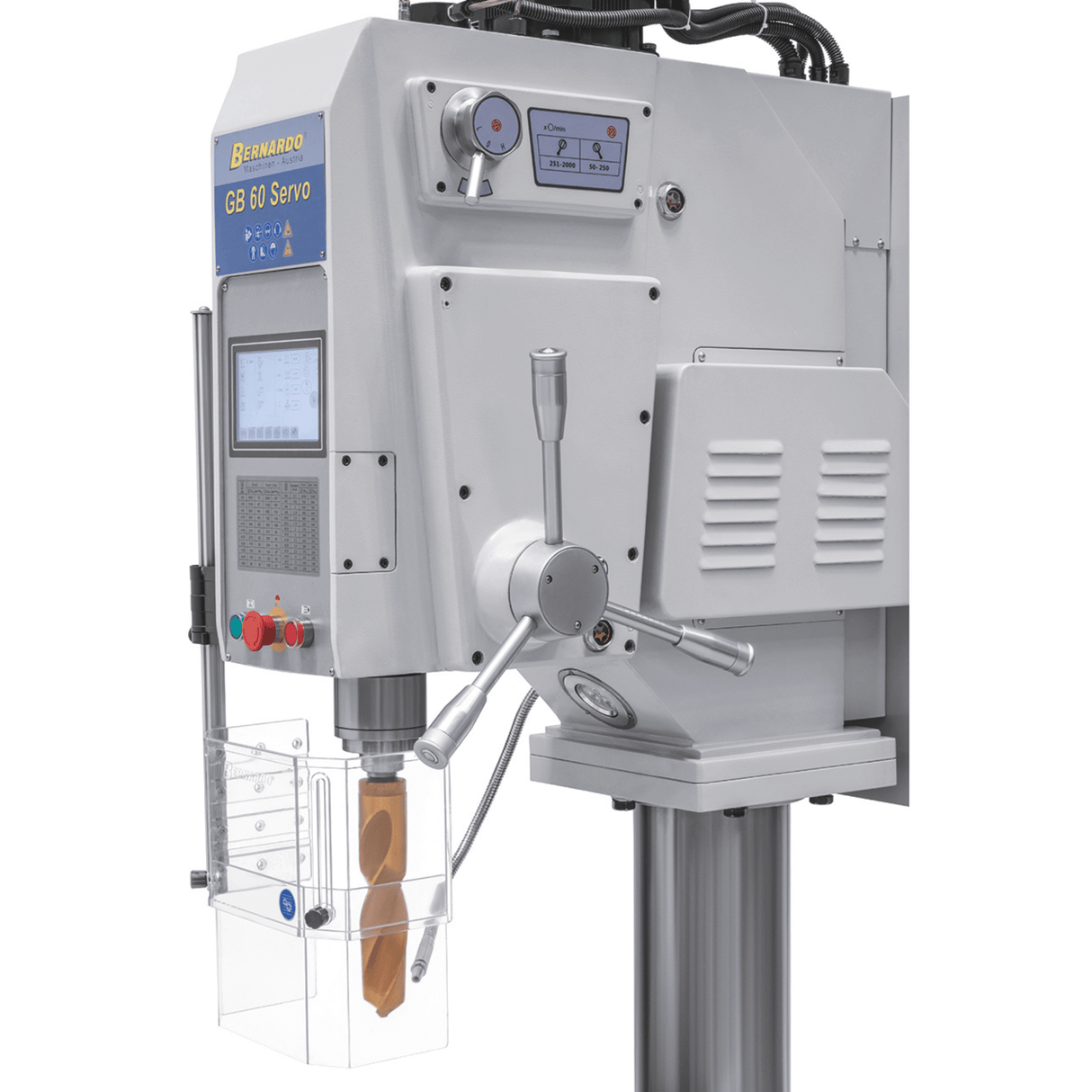

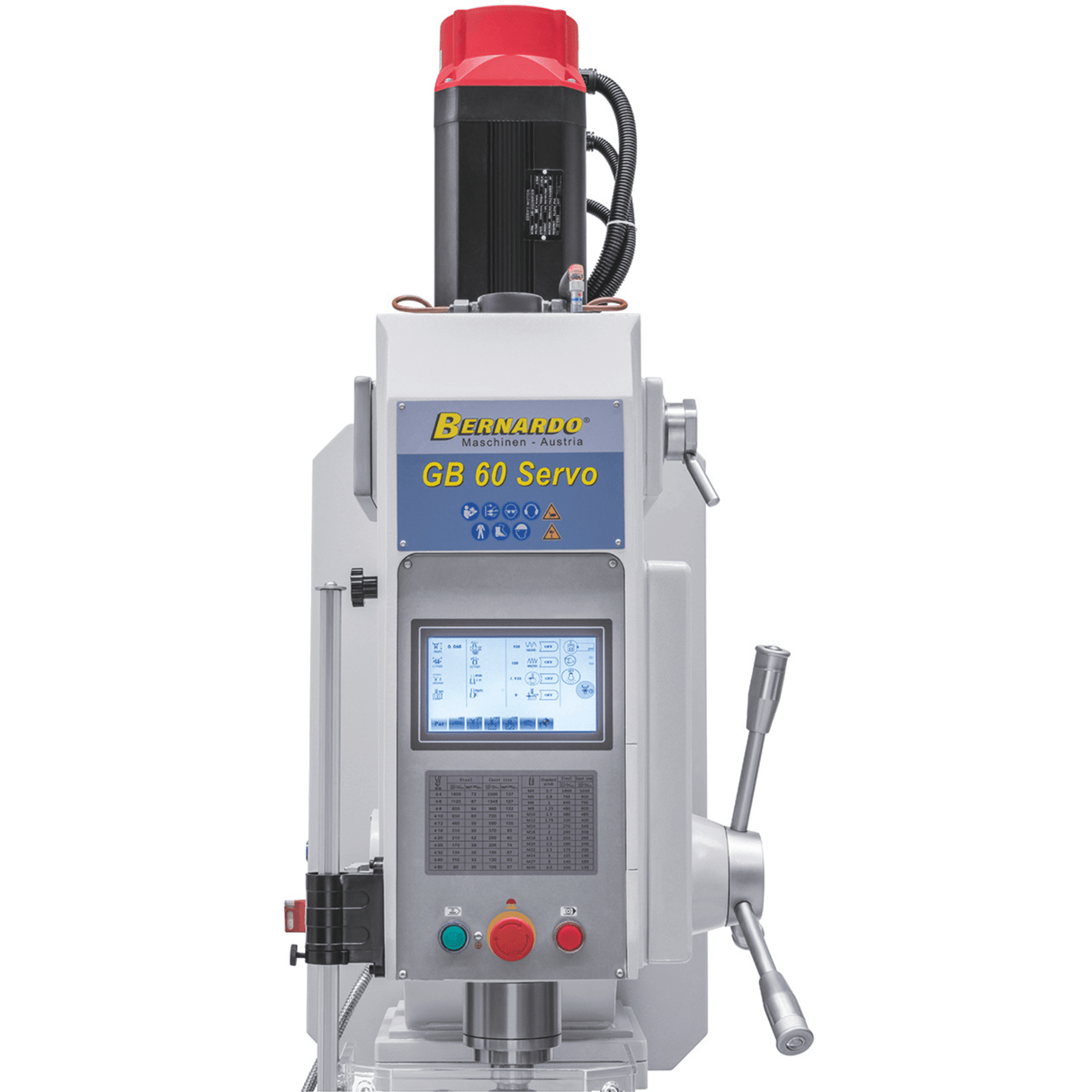

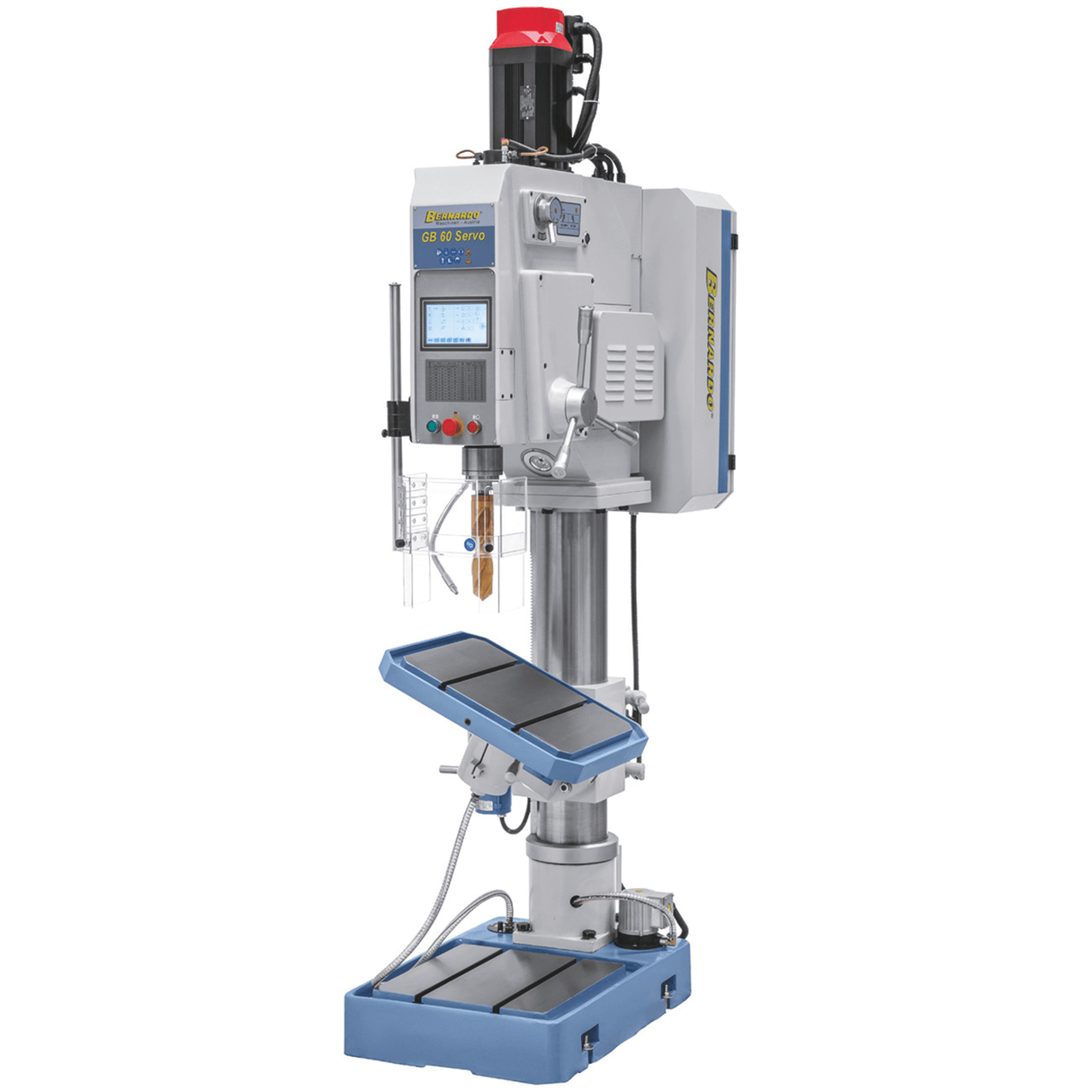

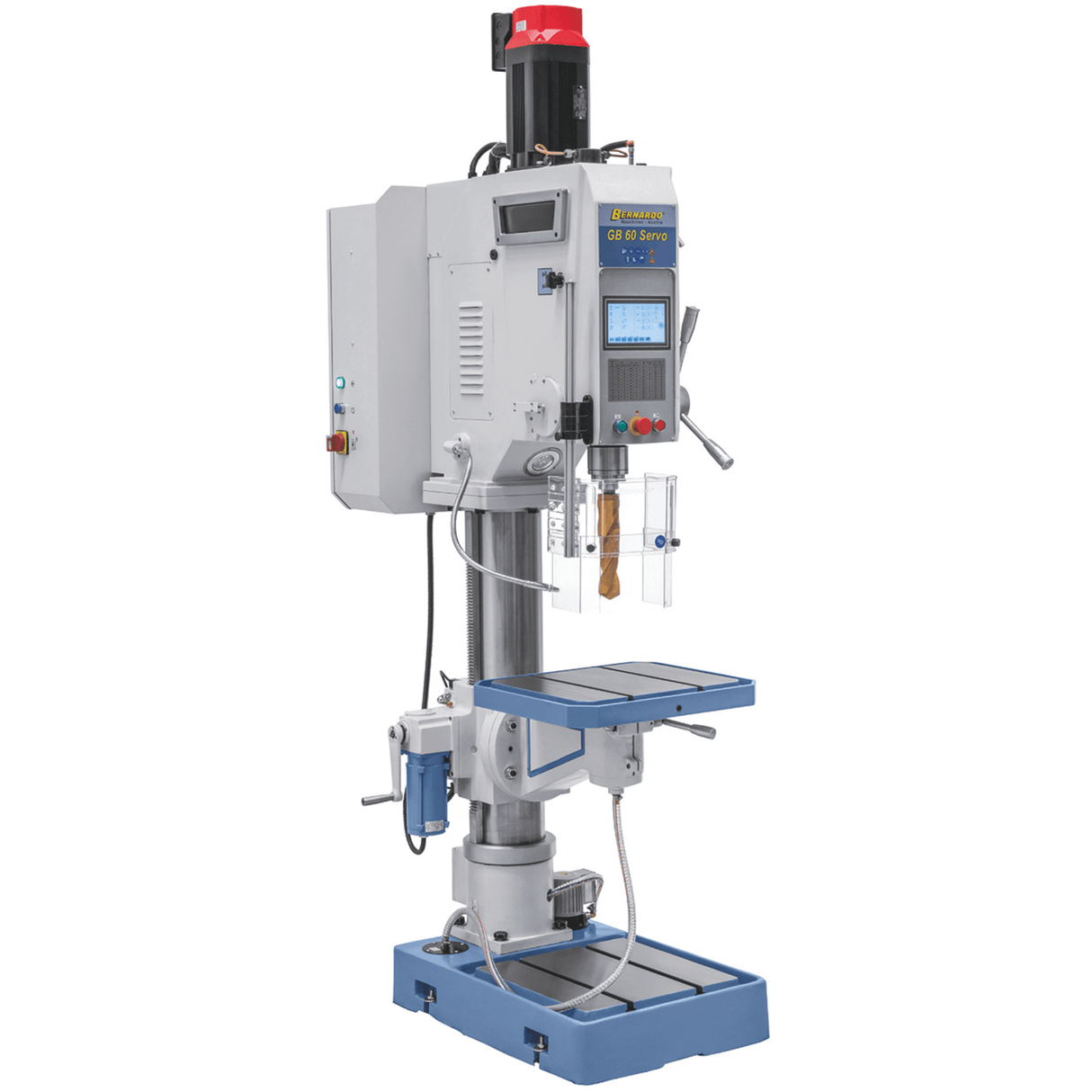

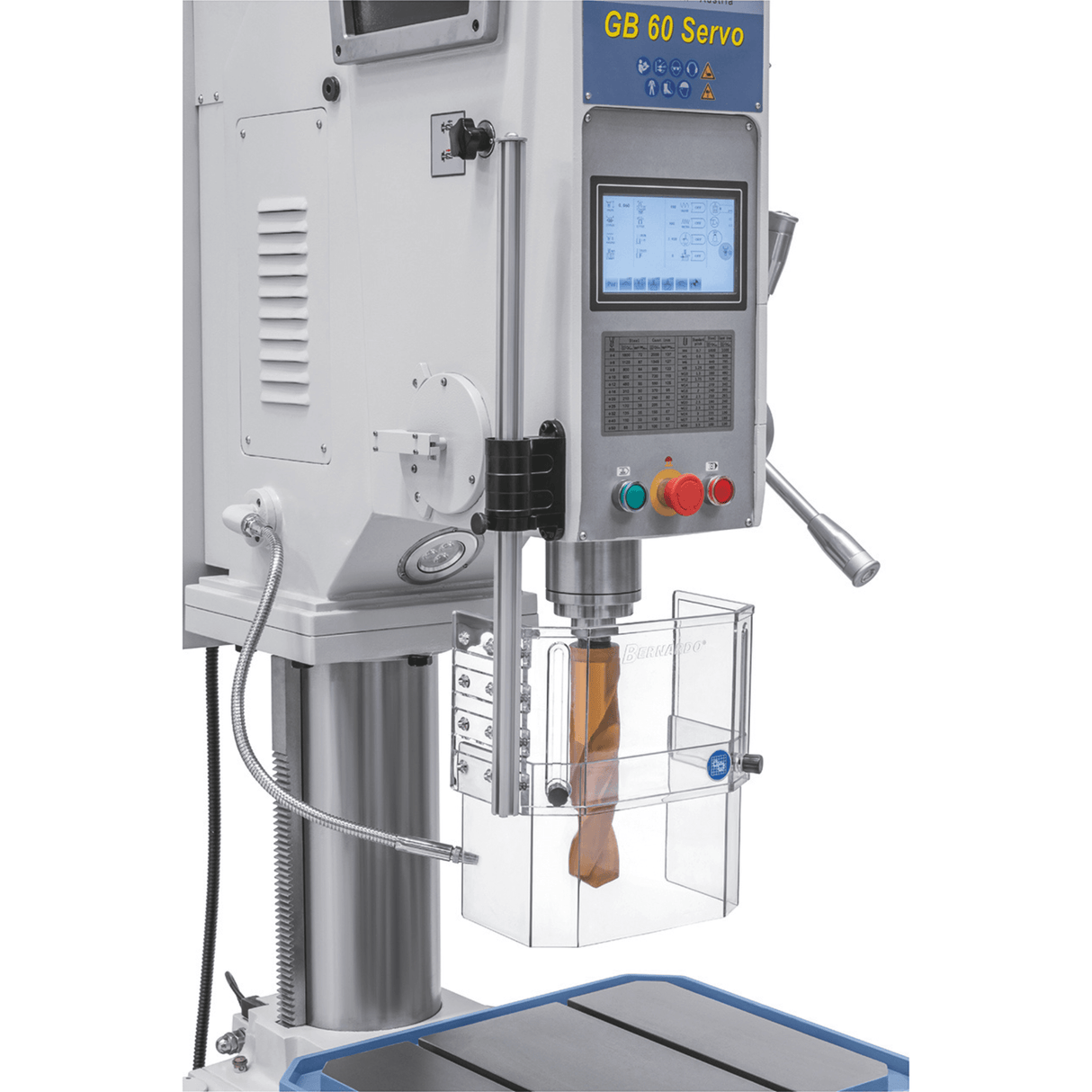

Die Bernardo GB 60 Servo ist eine Säulenbohrmaschine für den professionellen Einsatz mit 50-mm-Bohrkapazität, einer Drehzahl von 50–250 / 250–2000 U/min, einem 3,7-kW-Motor und einem Gewicht von ca. 755 kg. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Bohrkapazität in Stahl: 50 mm
Bohrkapazität in Gusseisen: 60 mm
Max. Gewindekapazität: M30
Spindel: 3 – 16 mm / B18
Spindelaufnahme: MK 5

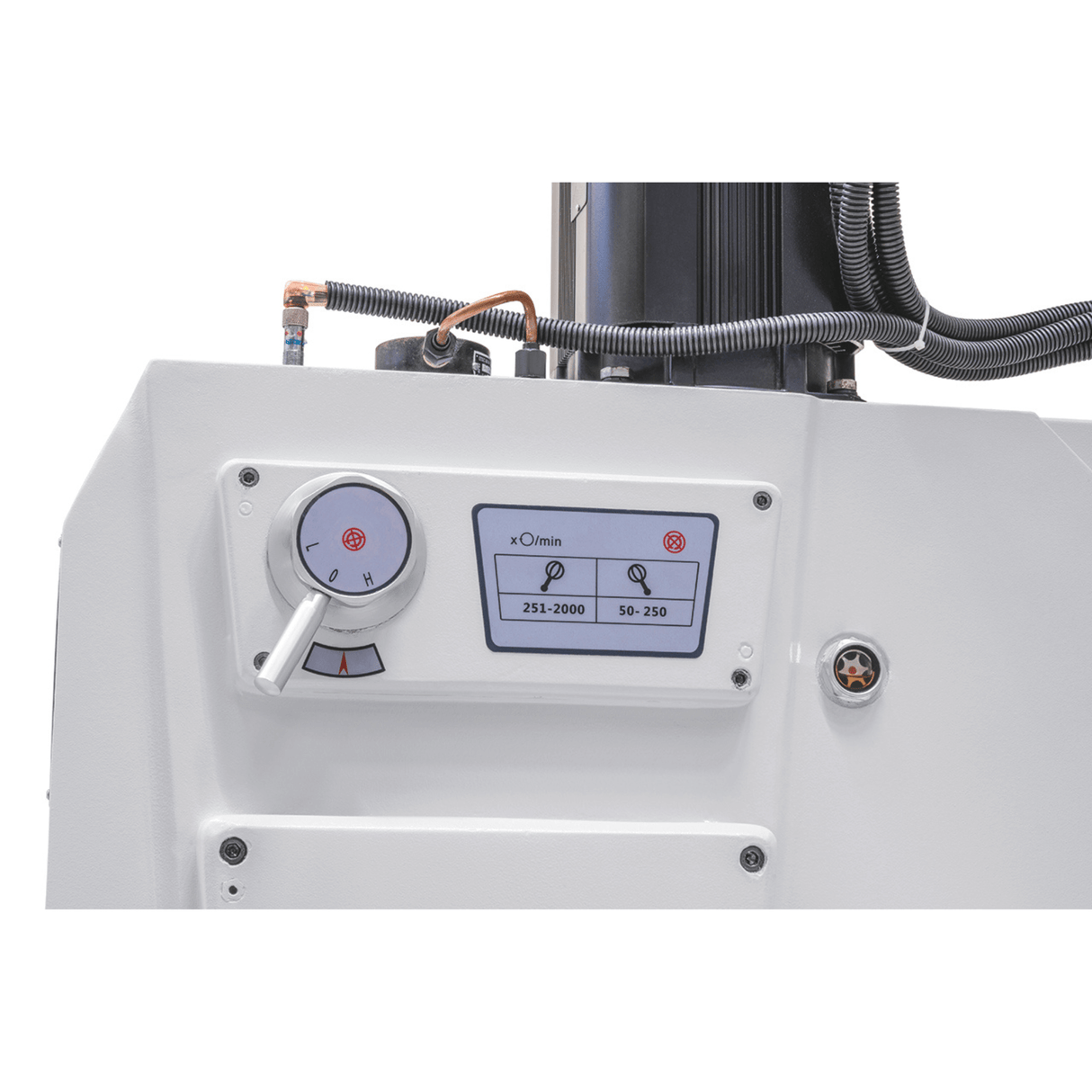

Spindeldrehzahl (2 Stufen): 50 – 250 / 250 – 2000 U/min
Wer verwendet die GB 60 Servo und wofür?
Mechanische Werkstätten und Tischlereien verwenden die GB 60 Servo zum Präzisionsbohren in Stahl und Gusseisen, zum Gewindeschneiden mit einem Gewindebohrer und für die Serienbearbeitung von Werkstücken unterschiedlicher Größe.
Ihre Position im Bernardo-Sortiment
Die Bernardo GB 60 Servo gehört zum Bernardo-Sortiment an Säulenbohrmaschinen, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen. Oder wenden Sie sich an unseren Kundendienst, um Unterstützung bei der Auswahl der richtigen Maschine zu erhalten.
Krollit Logistik und Support
Maschinen werden innerhalb von 5–9 Werktagen (7 Tage im Süden) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundendienst ist auf Italienisch und unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die GB 60 Servo geeignet?
Die GB 60 Servo wird für folgende Berufsgruppen empfohlen:
-
Mechanische Werkstätten und Schreinereien: Präzisionsbohren in Stahl und Gusseisen, Gewindeschneiden mit einem Gewindebohrer.
-
Wartungs- und Reparaturwerkstätten: Wiederholte Bohrarbeiten an Werkstücken unterschiedlicher Größe.
-
Gelegentlicher Hobbyeinsatz: Professionelle Maschine; Für den Heimgebrauch eignen sich kompakte Tischgeräte.
Arbeitskapazität:
| Bohrkapazität: Stahl
| 50 mm
|
| Kapazität: Gusseisenbohren |
60 mm |
| Max. Gewindekapazität |
M30 |
| Spindelhub |
245 mm |
Spindel, Werkzeuge und Drehzahlen
| Spindel |
3 – 16 mm / B18 |
| Spindelaufnahme |
MK 5 |
| Spindeldrehzahl (2 Stufen) |
50 – 250 / 250 – 2000 U/min |
| Abstand Spindel-Säule Abstand |
360 mm |
| Max. Spindel-Tisch-Abstand |
570 mm |
| Spindel-Sockel-Abstand |
1170 mm |

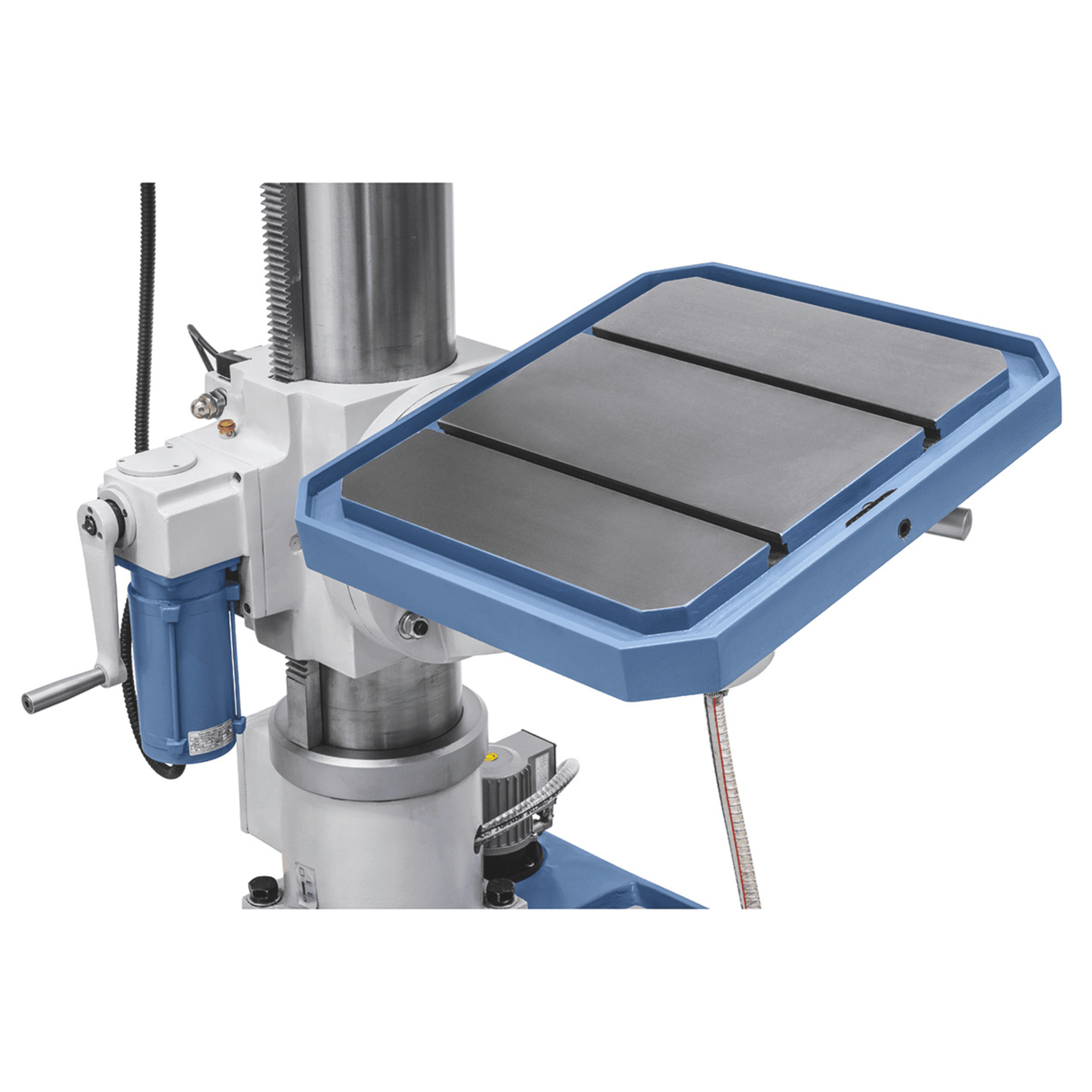

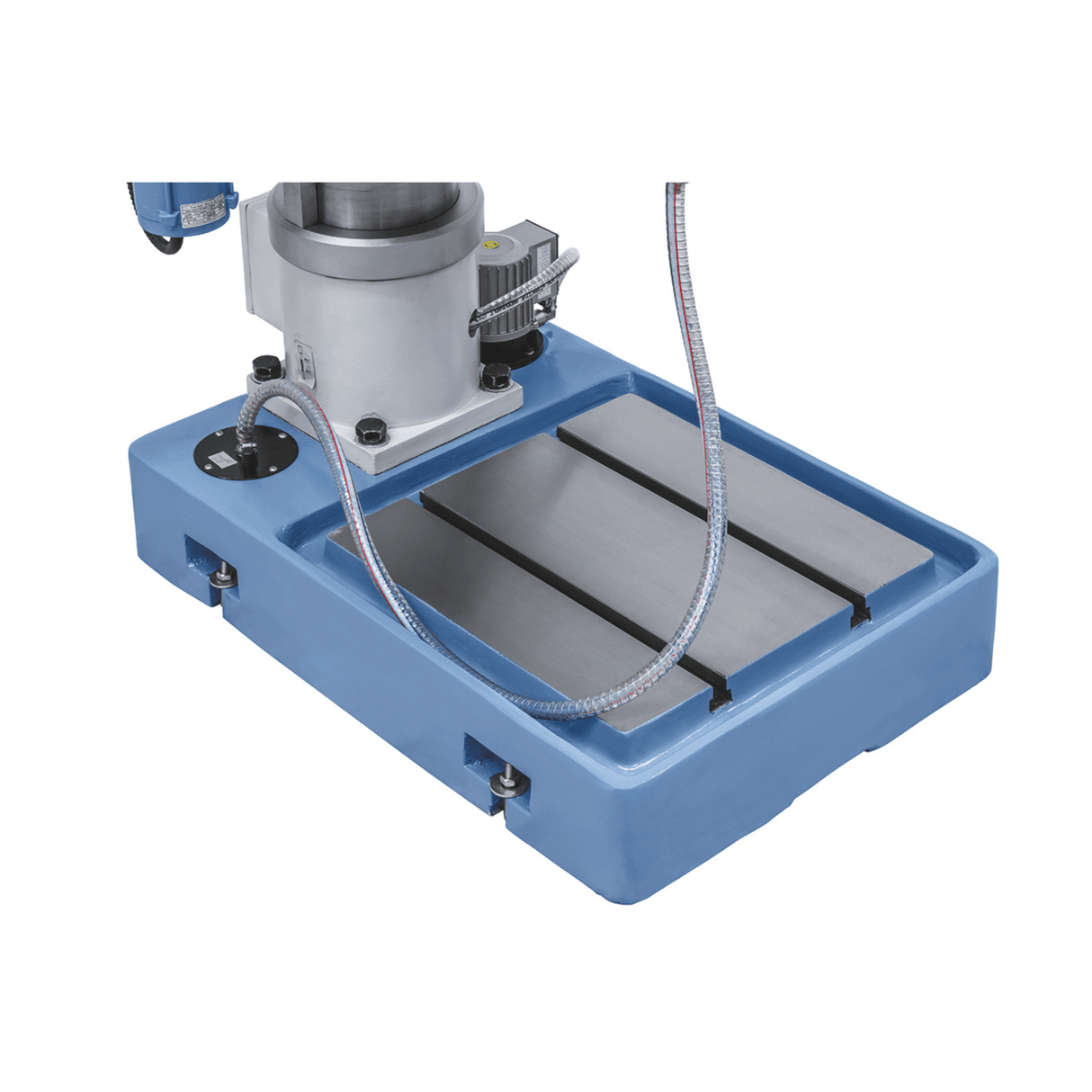

Tisch, Abmessungen und Geometrie
| Säulendurchmesser |
180 mm |
| Tischabmessungen / T-Nuten |
545 x 470 mm / 14 mm |
| Maschinenabmessungen (B x T x H) |
700 x 1050 x 2430 mm |
| Gewicht |
ca. 755 kg |
Weitere Spezifikationen
| Automatischer Vorschub |
0 – 765 mm/min |

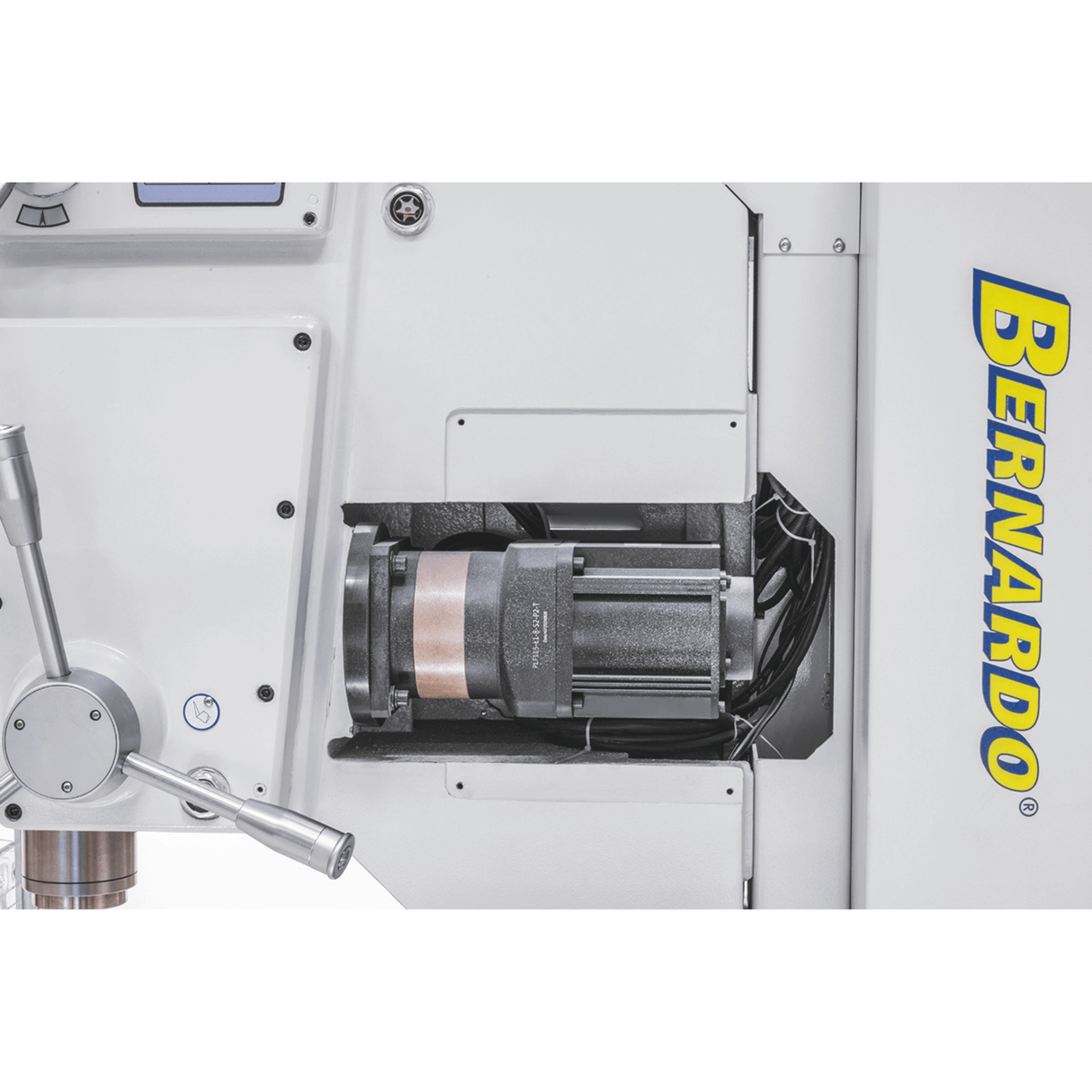

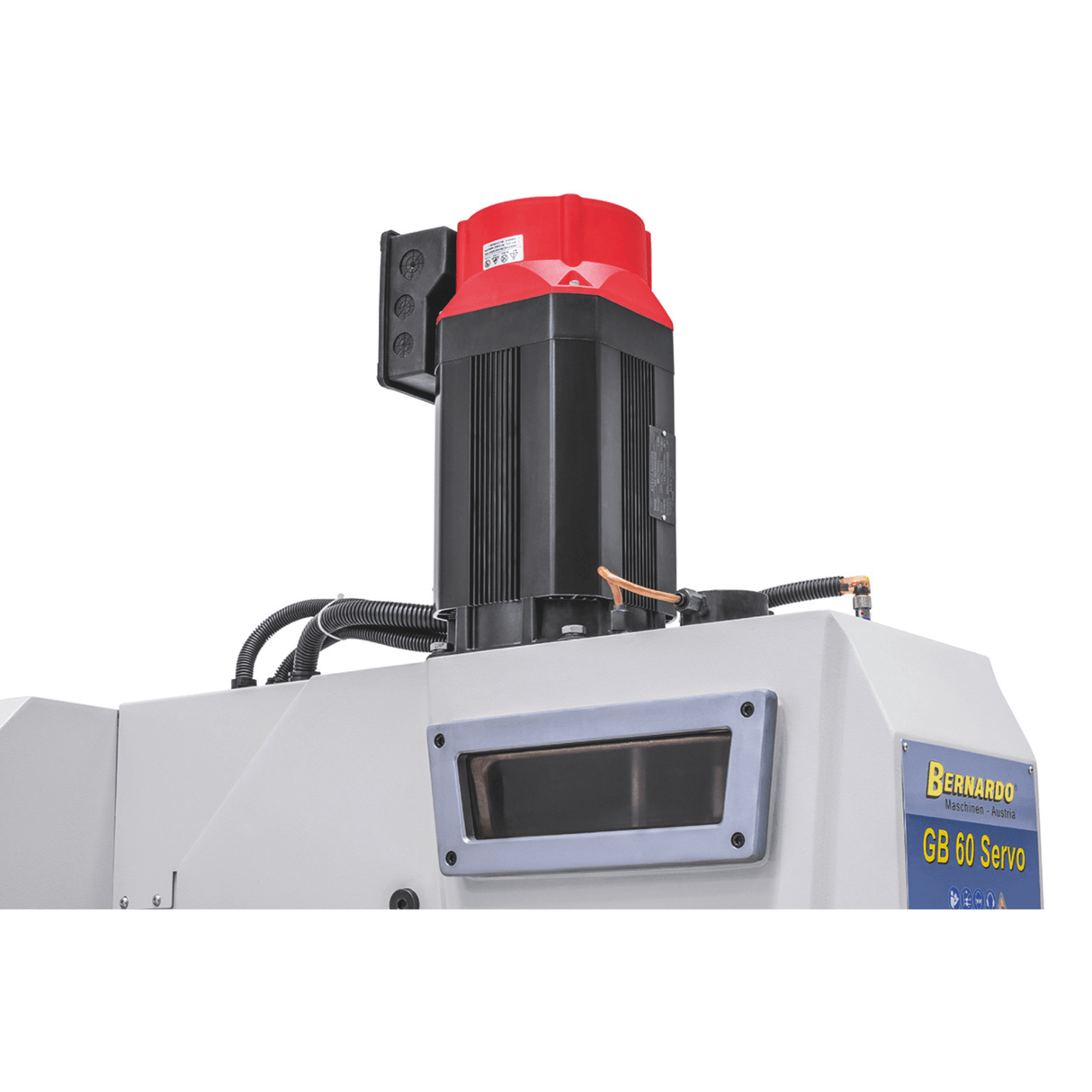

| Motorleistung |
3,7 kW |
Häufig gestellte Fragen
Wie hoch ist die Bohrleistung der GB 60 Servo?
Siehe die Angaben zur „Bohrleistung“ in der technischen Tabelle der Maschine.
Die angegebene Leistung bezieht sich auf Standard-, ungehärteten Stahl. Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Kapazität geringer sein: Reduzieren Sie Drehzahl und Vorschub, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie wird die Spindeldrehzahl eingestellt?
Bei Schrittmotormaschinen erfolgt die Einstellung über einen mechanischen Riemen- oder Zahnradantrieb, bei Vario-Modellen über einen Frequenzumrichter oder Variator.
Vario-Modelle ermöglichen eine stufenlose Drehzahlregelung, während bei Schrittmotormaschinen der Riemen auf verschiedenen Riemenscheiben geführt werden muss. Die korrekte Wahl der Drehzahl in Abhängigkeit von Bohrdurchmesser und Material verlängert die Werkzeugstandzeit.
Welche Spindelaufnahme und welchen Werkzeugtyp unterstützt die Maschine?
Siehe „Spindelaufnahme“ in der technischen Tabelle: typischerweise MT 2, MT 3 oder MT 4, abhängig vom Modell.
MT-Aufnahmen (Morsekonus) sind internationale Standards, und Zubehör (Spindeln, Schnellspannfutter, Adapter) ist im Handel weit verbreitet. Krollit liefert Originalzubehör von Bernardo.
Ermöglicht die Bohrmaschine das Gewindeschneiden mit einem Gewindebohrer?
Nur Modelle mit standardmäßiger Rechts-/Linkslaufrichtung ermöglichen das Gewindeschneiden mit automatischer Gewindebohrerfreigabe.
Prüfen Sie die Angaben zur Rechts-/Linkslaufrichtung bzw. zum Gewindeschneiden: Bohrmaschinen ohne mechanische Umkehrung sind nicht für wiederholtes Gewindeschneiden geeignet.
Wie viel wiegt die Maschine und wie viel Installationsaufwand ist erforderlich?
Das Gewicht reicht von ca. 25 kg (kompakte Tischmodelle) bis über 250 kg (Profi-Industriemodelle).
Tischmodelle werden auf einer stabilen Werkbank installiert; Säulen- oder Radialmodelle benötigen zur Stabilisierung während des Bohrvorgangs eine Bodenverankerung mit Spreizdübeln.
