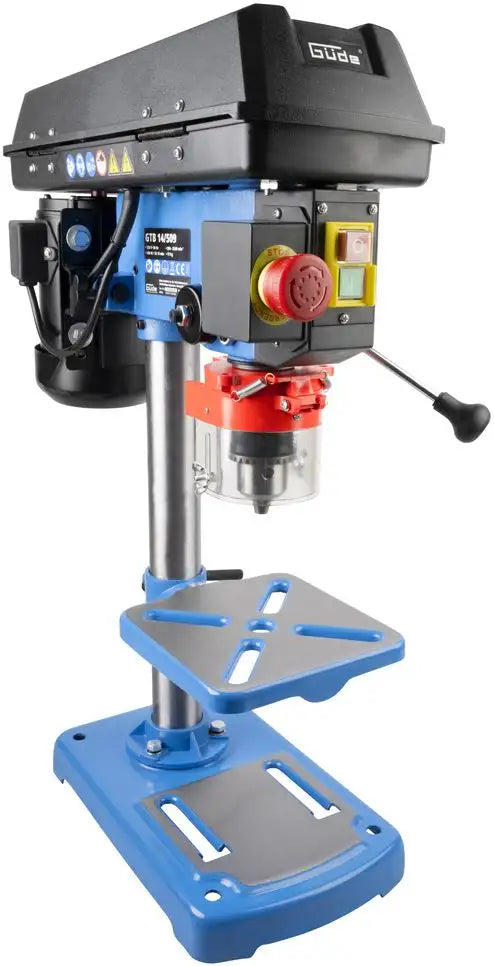

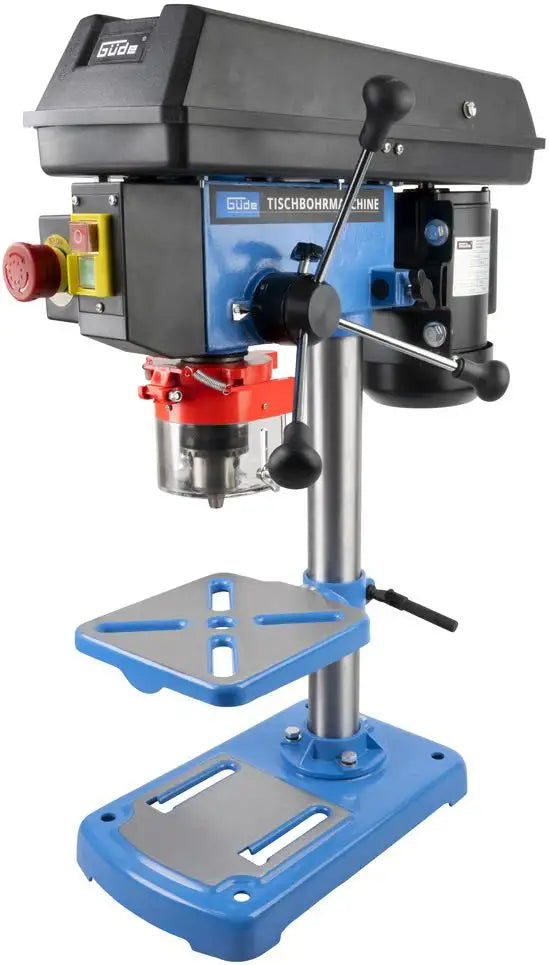

Die Guede GTB 14/509 ist eine Säulenbohrmaschine für den professionellen Einsatz mit einer Drehzahl von 500–2500 U/min, einem 500-W-Motor und einem Gewicht von ca. 13–15 kg. Krollit, offizieller Guede-Vertriebspartner seit 2007.
- Spannung: 230 V
- Frequenz: 50 Hz
- Motorleistung: 500 W
- Betriebsart: S2

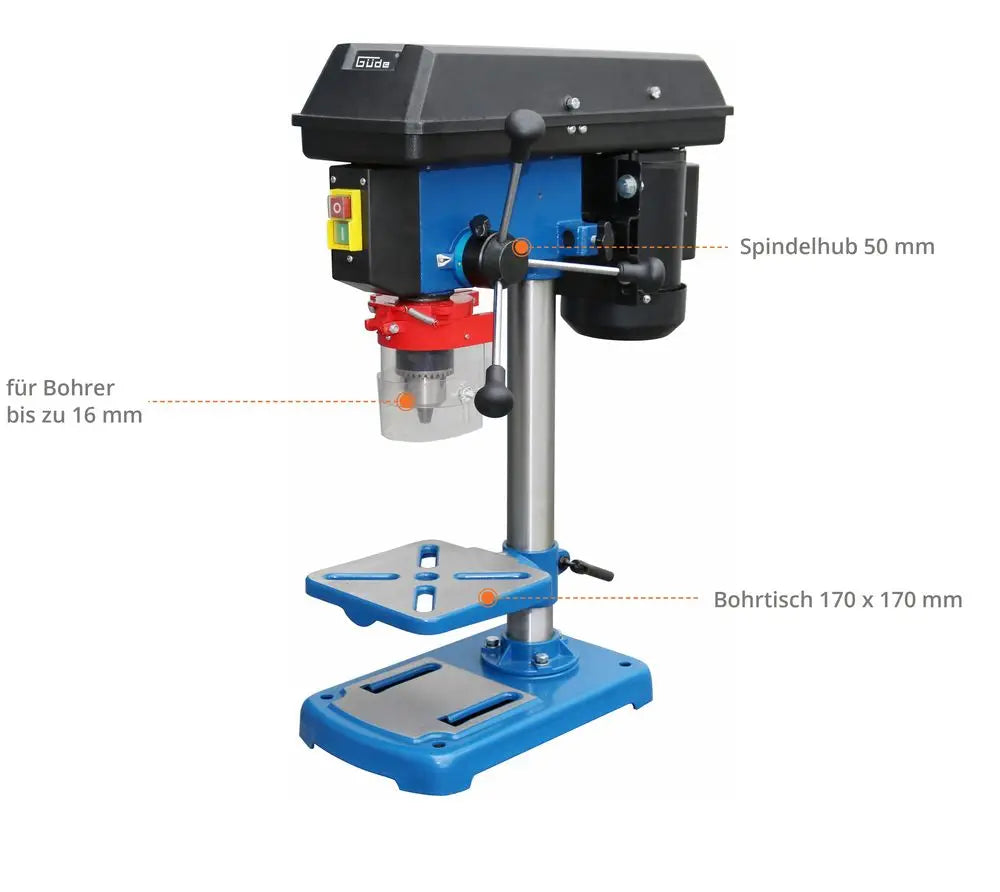

- Spindelhub: 50 mm
- Spindeldrehzahl: 500–2500 U/min
Wer verwendet die GTB 14/509 und wofür?
Mechanische Werkstätten und Tischlereien verwenden die GTB 14/509 zum Präzisionsbohren in Stahl und Gusseisen, zum Gewindeschneiden mit einem Gewindebohrer und für die Serienbearbeitung von Werkstücken unterschiedlicher Größe.
Ihre Position im Guede-Sortiment
Die Guede GTB 14/509 gehört zur Guede-Produktreihe. Guede-Bohrmaschinen werden seit 2007 in Italien von Krollit vertrieben. Das Guede-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, konsultieren Sie den Guede-Katalog auf Krollit oder kontaktieren Sie unseren Kundenservice für Unterstützung bei der Auswahl.
Krollit Logistik und Support
Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die GTB 14/509 geeignet?
Die GTB 14/509 wird für folgende Berufsgruppen empfohlen:
-
Mechanische Werkstätten und Schreinereien: Präzisionsbohren in Stahl und Gusseisen, Gewindeschneiden mit einem Gewindebohrer.
-
Wartungs- und Reparaturwerkstätten: Wiederholte Bohrarbeiten an Werkstücken unterschiedlicher Größe.
-
Gelegentliche Hobbynutzung: Professionelle Maschine; für den Heimgebrauch eignen sich kompakte Tischgeräte.
Spindel, Werkzeuge und Drehzahlen:
| Spindeldrehzahl: |
500–2500 U/min |
| Anzahl der Drehzahlen |
9 |
| Spindelanschluss |
B16 |
| Spindelspannbereich |
1,5–16 mm |
| Kegelanschluss |
MK2 |
| Abstand Spindel-Tisch |
175 mm |
| Abstand Spindel-Sockel |
255 mm |
Tisch, Abmessungen und Geometrie
| Säulendurchmesser |
46 mm |
| Gesamthöhe |
610 mm |
| Gewicht |
ca. 13–15 kg |
Motor und Stromversorgung
| Spannung |
230 V |
| Frequenz |
50 Hz |
| Motorleistung |
500 W |
| Netzkabel |
2 m – H05VV-F |
Weitere Spezifikationen
| Betriebsmodus |
S2 |
| Tisch (B x T) |
170 x 170 mm |
| Sockel (B x T) |
200 x 325 mm mm |
| Geräuschpegel LWA |
75 dB(A) |
| Schutzart |
I |
| Spindelhub |
50 mm |
Häufig gestellte Fragen
Wie hoch ist die Bohrleistung der GTB 14/509?
Siehe die Angaben zur „Bohrleistung“ in der technischen Tabelle der Maschine.
Die angegebene Leistung bezieht sich auf Standardstahl ohne Härtegrad. Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Leistung geringer sein: Reduzieren Sie Drehzahl und Vorschub, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie wird die Spindeldrehzahl eingestellt?
Bei Schrittmotormodellen erfolgt die Einstellung über einen mechanischen Riemen- oder Zahnradantrieb, bei Vario-Modellen über einen Frequenzumrichter oder Variator.
Vario-Modelle ermöglichen eine stufenlose Drehzahlregelung, während bei Schrittmotormodellen der Riemen auf verschiedenen Riemenscheiben geführt werden muss. Die korrekte Wahl der Drehzahl in Abhängigkeit von Bohrdurchmesser und Material verlängert die Werkzeugstandzeit.
Welche Spindelaufnahme und welchen Werkzeugtyp unterstützt die Maschine?
Siehe „Spindelaufnahme“ in der technischen Tabelle: typischerweise MT 2, MT 3 oder MT 4, abhängig vom Modell.
MT-Aufnahmen (Morsekonus) sind internationale Standards. Zubehör (Spindeln, Schnellspannfutter, Adapter) ist im Handel erhältlich. Krollit vertreibt Originalzubehör von Bernardo.
Ermöglicht die Bohrmaschine das Gewindeschneiden mit einem Gewindebohrer?
Nur Modelle mit standardmäßiger Rechts-/Linkslaufrichtung ermöglichen das Gewindeschneiden mit automatischer Gewindebohrerfreigabe.
Prüfen Sie die Angaben zur „Rechts-/Linkslaufrichtung“ oder zum „Gewindeschneiden“: Bohrmaschinen ohne mechanische Umkehrung sind nicht für wiederholtes Gewindeschneiden geeignet.
Wie viel wiegt die Maschine und wie aufwendig ist die Installation?
Das Gewicht reicht von ca. 25 kg (kompakte Tischmodelle) bis über 250 kg (Profi-Industriemodelle).
Tischmodelle werden auf einer stabilen Werkbank installiert; Säulen- oder Radialmodelle benötigen zur Stabilisierung beim Bohren eine Bodenverankerung mit Spreizdübeln.
