Bernardo  |  SKU: 01-1041  |  Barcode: 9009468038571

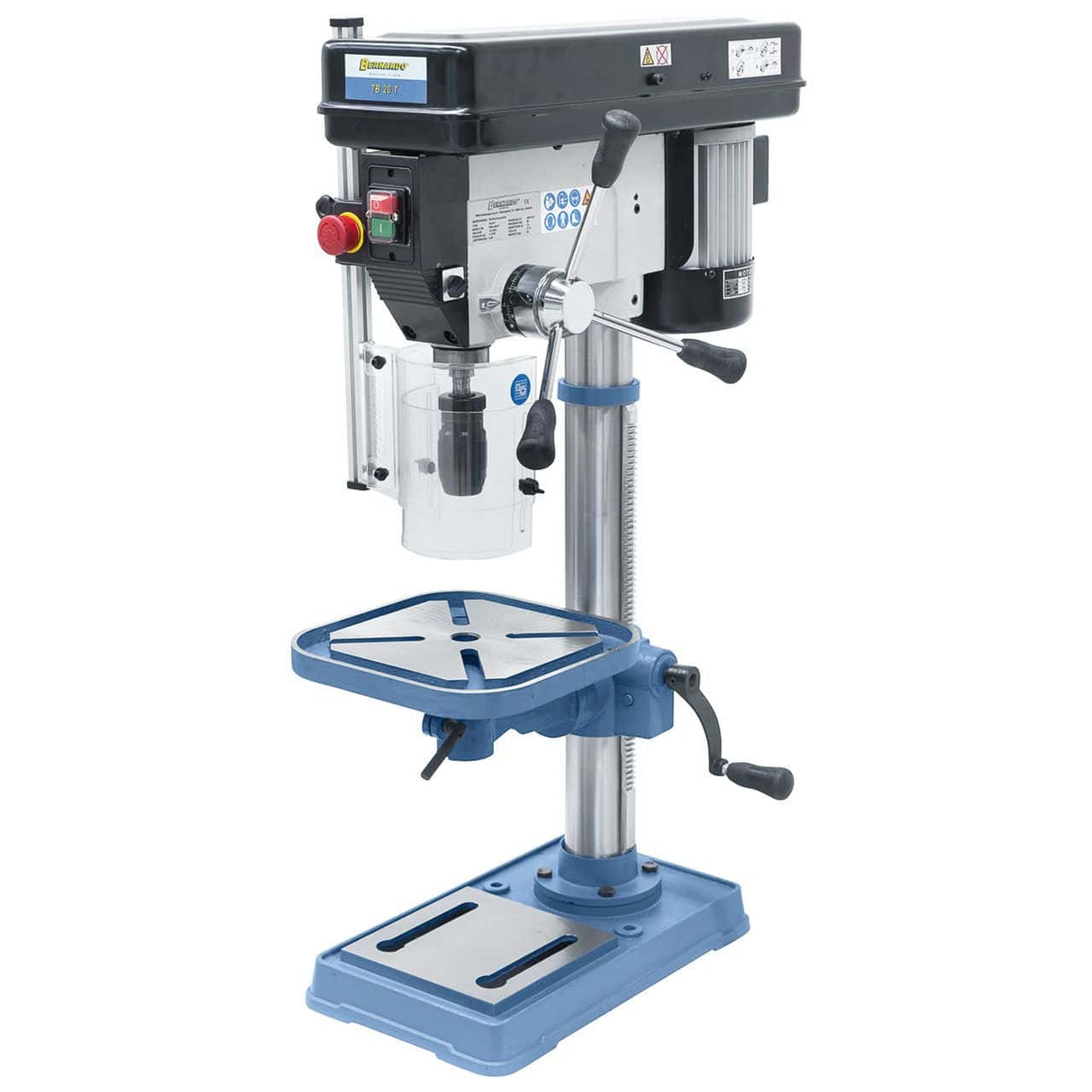

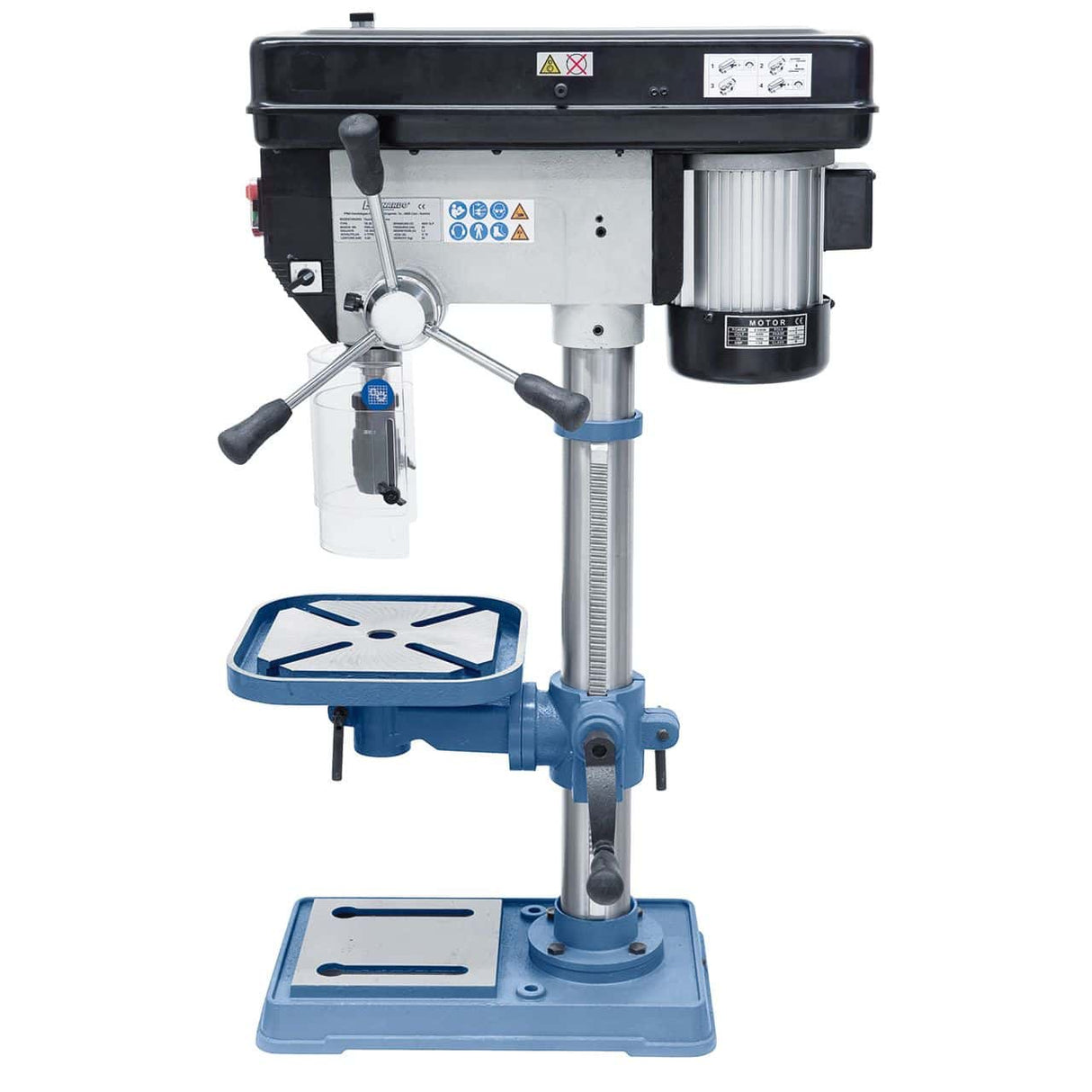

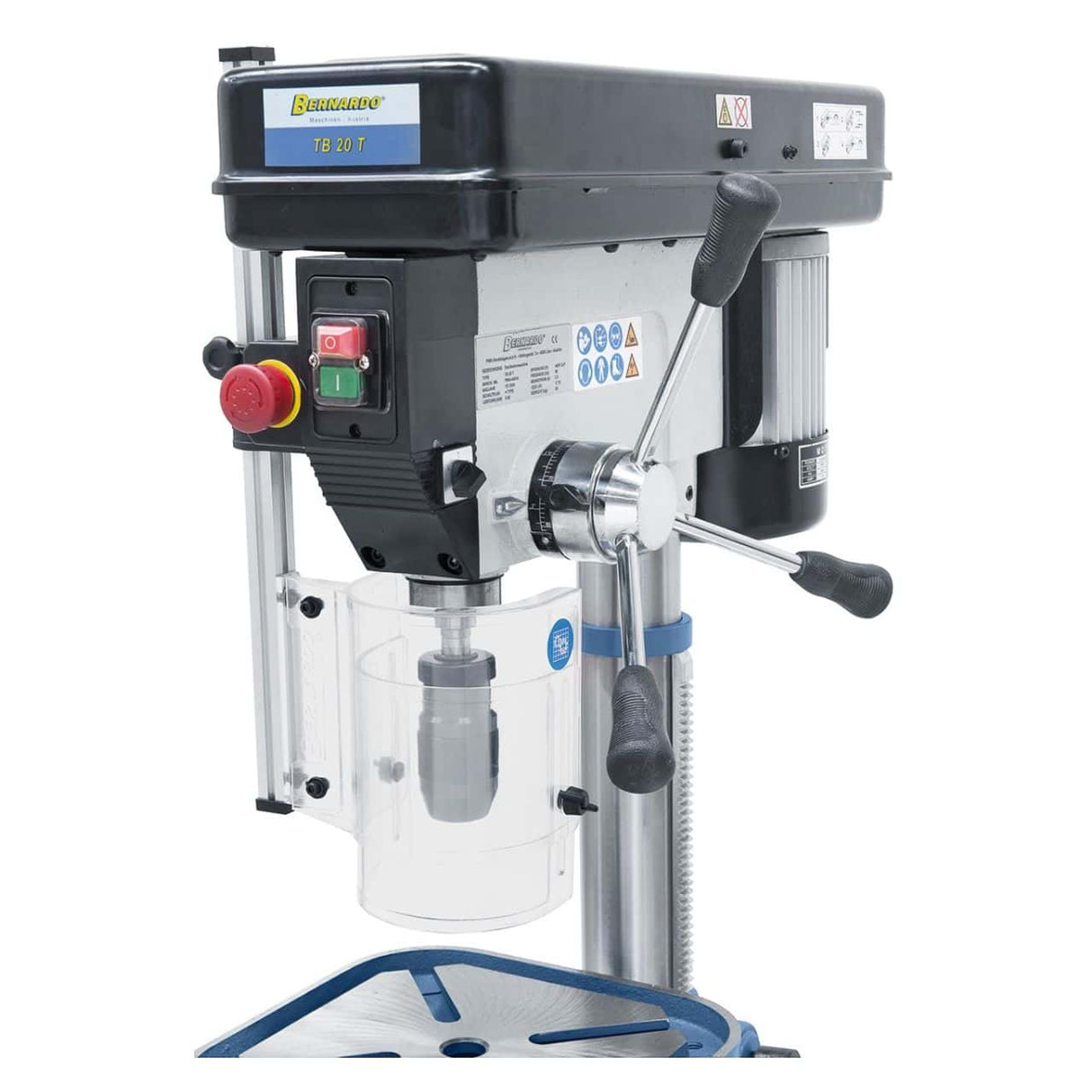

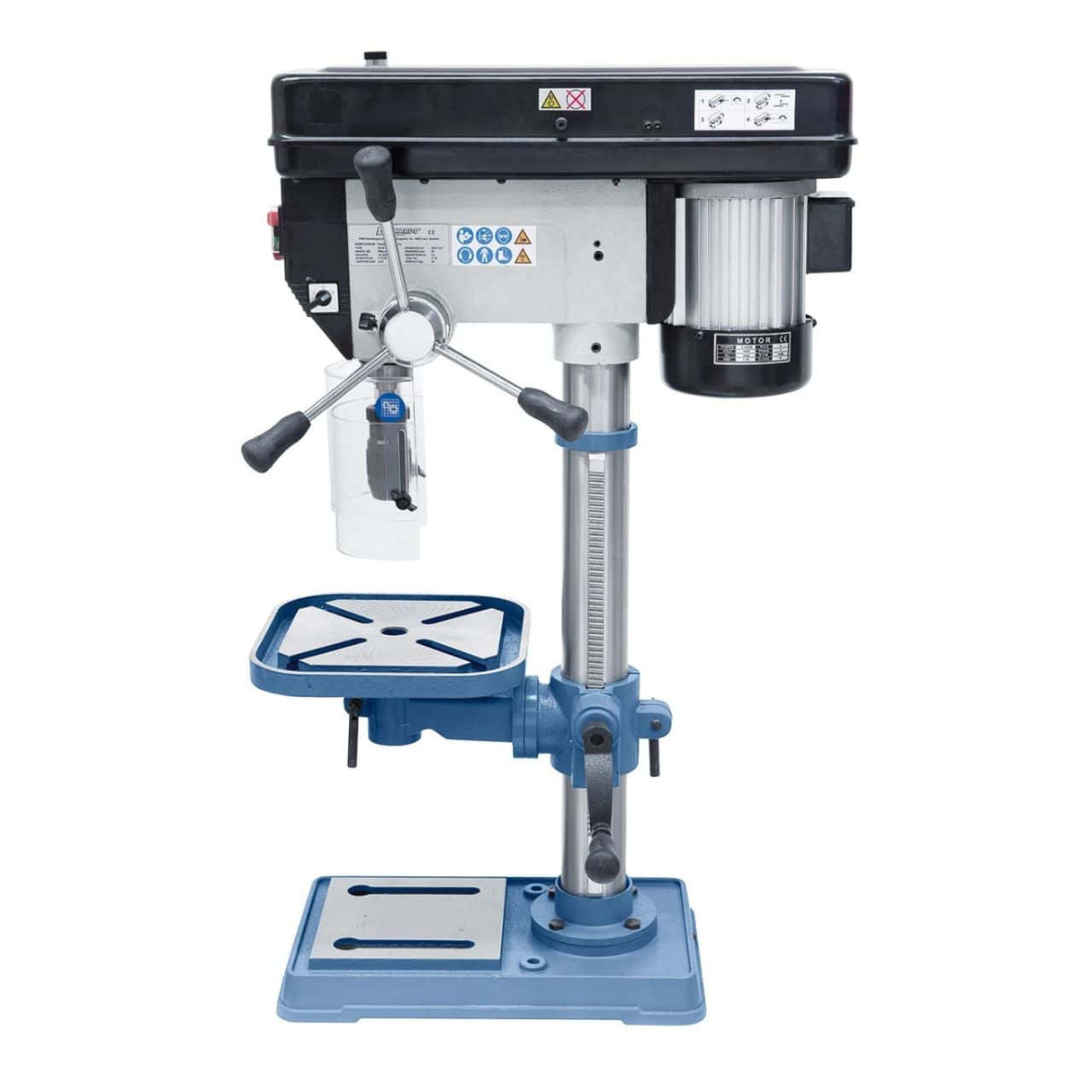

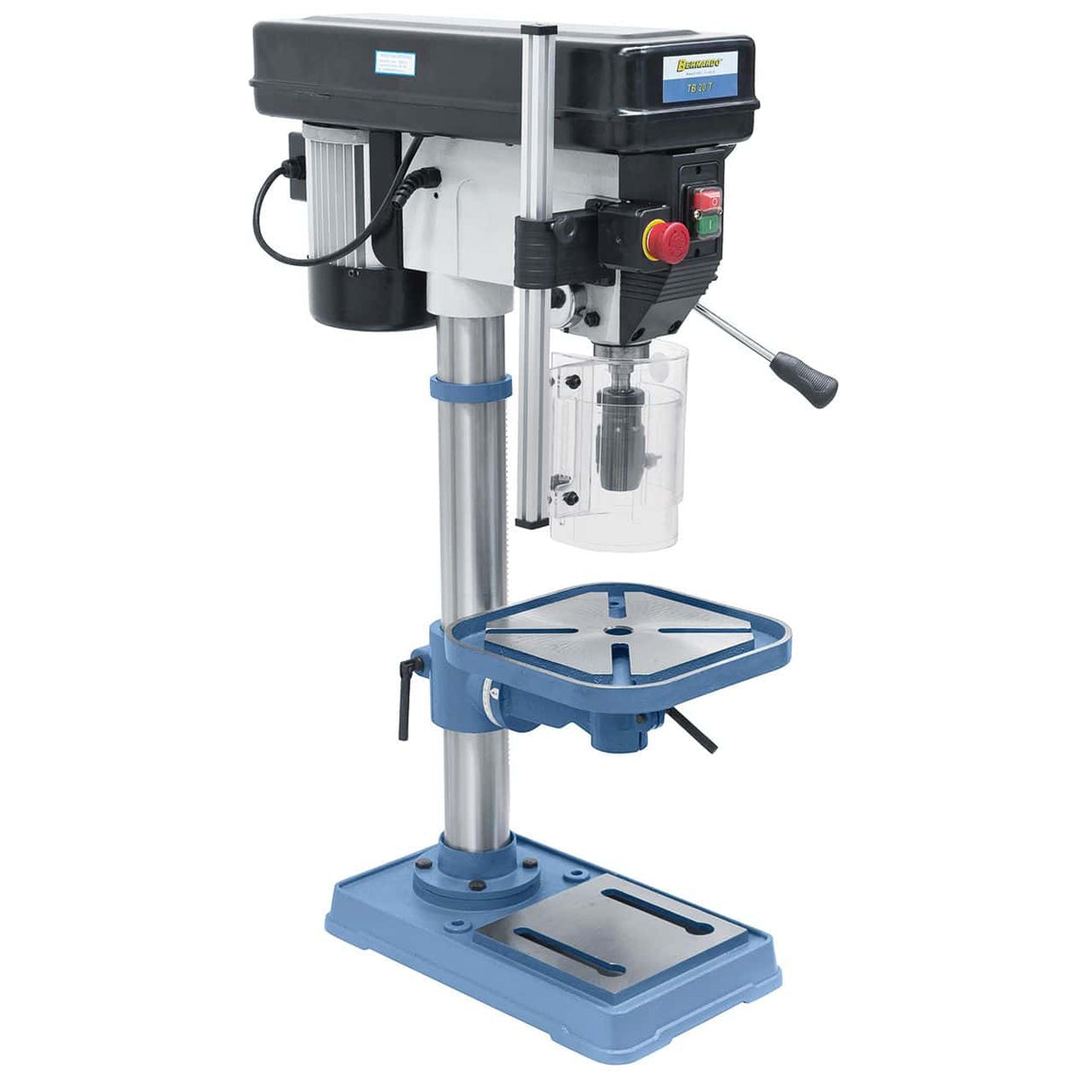

Bernardo TB 20 T / 400 V Einsteiger-Tischbohrmaschine – Bohrer Ø 20 mm, MT 2 Kegel, 16 Drehzahlen 220–2840 U/min, 0,55 kW 400-V-Drehstrommotor, Rechts-/Linkslauf, Gewicht 54 kg

€589,07 (19% MwSt. inkl.)
  • Mastercard
  • Bonifico bancario BONIFICO
  • Maestro
  • Visa
  • Klarna
  • American Express
  • Apple Pay
  • Google Pay

Lieferung und Versand

Bei Krollit garantieren wir einen sicheren und zuverlässigen Versand. Bestellungen werden mit größter Sorgfalt bearbeitet und sind bis zur Lieferung nachverfolgbar.

Für internationale Lieferungen senden Sie Ihre Anfrage bitte über das entsprechende Kontaktformular.

Unterschreiben Sie bei der Lieferung den Lieferschein immer mit dem Vermerk „unter Vorbehalt der Prüfung“, damit mögliche Unregelmäßigkeiten oder Abweichungen des Produkts korrekt bearbeitet werden können.

Unser Ziel ist ein pünktlicher Service und ein sorgenfreies Einkaufserlebnis.

Beschreibung
Die Bernardo TB 20 T / 400 V Tischbohrmaschine ist das größere Einsteigermodell der TB-Reihe. Sie verfügt über einen Drehstrommotor und Rechts-/Linkslauf zum Gewindeschneiden und bohrt Stahl bis zu Ø 20 mm. Technische Merkmale: Morsekonus MT 2-Aufnahme, selbstspannendes Bohrfutter 1–16 mm / B 16, 16 Spindeldrehzahlen von 220–2.840 U/min mit Riemenantrieb, 290 × 290 mm großer Gusseisentisch mit 16 mm T-Nuten, neigbar von -45° bis +45° und höhenverstellbar mit Zahnstange, behandeltes Gestell mit T-Nuten zur Aufnahme großer Werkstücke, Ø 72 mm Säule. Schutzart IP 54-konformer Aluminiummotor: 0,55 kW (S1) / 0,80 kW (S6) bei 400 V Drehstrom, 80 mm Spindelhub, Gewicht 54 kg. Rechts-/Linkslauf zum Gewindeschneiden. Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
  • Bohrkapazität in Stahl: Ø 20 mm
  • Spindel: 1–16 mm / B 16
  • Morsekonus-Aufnahme: MT 2
  • Spindeldrehzahl: 16 Stufen, 220–2.840 U/min
  • Spindelhub: 80 mm
  • Tisch: 290 × 290 mm mit 16 mm T-Nuten, neigbar ±45°
  • Maximaler Abstand Spindel-Tisch: 415 mm
  • Abstand Spindel-Sockel: 605 mm
  • Säule Durchmesser: 72 mm Drehrichtung: Rechts-/Linkslauf (zum Gewindeschneiden) Motor: 0,55 kW (S1) / 0,80 kW (S6) bei 400 V Drehstrom Gewicht: 54 kg Für wen und wofür wird die TB 20 T / 400 V eingesetzt? Die Bernardo TB 20 T / 400 V ist eine kompakte Tischbohrmaschine der TB-Serie (Einsteigermodell). Sie eignet sich für Handwerksbetriebe, ambitionierte Hobbybastler und kleine Werkstätten, die präzise Bohrungen in Stahl bis Ø 20 mm benötigen. Wichtigstes Designmerkmal: Das TB-Modell ist die vereinfachte Version der BM-Serie und bietet einen deutlich niedrigeren Preis bei gleichbleibend hoher Bernardo-Qualität. Unterschiede zum entsprechenden BM-Modell: kein Digitaldisplay, Standard-Riemenantrieb ohne zusätzliche Komponenten, vereinfachte Ergonomie. Die 16-stufige Drehzahlregelung von 220 bis 2.840 U/min ermöglicht die Anpassung an gängige Materialien. Der IP54-konforme Aluminiummotor (0,55 kW S1 / 0,80 kW S6) mit 400 V Drehstrom liefert die für den normalen täglichen Gebrauch benötigte Leistung. Der 290 x 290 mm große Gusseisentisch ist um ±45° neigbar und verfügt über T-Nuten für Winkelbohrungen. Die Rechts-/Linksdrehung ermöglicht das Gewindeschneiden mit einem M-Gewindebohrer ohne manuellen Spindelanschlag. Typische Anwendungsbereiche: Metallbearbeiter mit Standardanforderungen an die Präzision, Handwerksbetriebe mit gelegentlicher Nutzung, Modellbauer für den Bau von Rahmen und kleinen Mechanismen, grundlegende Lehrlabore an technischen Schulen.

    Ihre Position im Bernardo-Sortiment

    Das Bernardo-Sortiment an Tisch- und Ständerbohrmaschinen ist in 6 Hauptunterfamilien unterteilt: TB (TB 14/16/20 T) Einsteigermodell mit festem Kegel B16 oder MT 2 und Schrittgeschwindigkeit; BM T (BM 20/25 T) Mittelklassemodell mit digitaler Anzeige von Spindelhub und Schrittgeschwindigkeit; BM Vario (BM 16/20 Vario) Mittelklassemodell mit stufenlos einstellbarer Drehzahl und Zentrierlaser; SBM Vario (SBM 16/20 Vario) Ständerbohrmaschine mit größerer Höhe als die BM Vario; B 430 Vario Mittelschwere bis schwere Standbohrmaschine mit 360°-Drehtisch und MT 3-Bohrfutter; SB 30 Profi Schwerlast-Standbohrmaschine mit 2-stufigem Motor, Ø 32 mm Bohrleistung. Die TB 20 T / 400 V ist das Einstiegsmodell der Bernardo-Tischbohrmaschinen. Ausstattung: Standard-Kegel MT 2, 1-16 mm selbstspannendes Bohrfutter mit B16, Stufendrehzahl. Für den täglichen Gebrauch ohne Digitalanzeige ist die TB wirtschaftlich vorteilhafter als die entsprechende BM. Für Digitalanzeige und Spindelhub ist die BM die richtige Wahl.

    Krollit Logistik und Support

    Der Versand nach Bernardo dauert 5-9 Werktage (7 Tage in den Süden). Das Gewicht ist mit zwei Personen und Vorsicht zu tragen. HSS-Bohrer, Fräsfutter, Gewindeschneidgeräte, LED-Lampen, Original-Ersatzteile von Bernardo (Riemen, Motoren, selbstspannende Futter, Kegelwellen, T-Muttern) ab Lager verfügbar, Versand innerhalb von 3-5 Werktagen. Kundensupport auf Italienisch ist verfügbar.

    Für wen ist die TB 20 T / 400 V geeignet?

    Profil Kompatibilität Motiv
    Für Hobby-Metallbearbeiter mit gelegentlicher Nutzung. Empfohlen. Kompakte Maschine zum erschwinglichen Preis, bewährte Bernardo-Konstruktion, ausreichend Kapazität für Hobbyanwendungen.
    Für Handwerksbetriebe mit gelegentlicher Nutzung. Empfohlen. Die Kapazität von Ø 20 mm deckt die meisten gelegentlichen Anwendungen ab. Mit 54 kg Gewicht ist sie auch in einer kompakten Werkstatt gut zu handhaben.
    Werkstatt mit gelegentlichem Gewindeschneiden Empfohlen Drehung im Uhrzeigersinn/gegen den Uhrzeigersinn zum Gewindeschneiden.
    Werkstatt mit Digitalanzeige oder höheren Präzisionsanforderungen Geeignet Für die digitale Spindelhubanzeige ist der entsprechende BM korrekt dimensioniert. Der TB ist kostengünstig, bietet aber keine erweiterten Funktionen.

    Nicht geeignet für: Bohrdurchmesser größer als Ø 20 mm; täglicher professioneller Einsatz mit höheren Präzisionsanforderungen (BM/SBM/B 430 sind korrekt dimensioniert); Anwendungen, die eine Digitalanzeige oder eine stufenlose Drehzahlregelung erfordern.

Technische Daten

Arbeitskapazität

Spezifikation Wert
Bohrkapazität in Stahl Ø 20 mm
Spindel 1–16 mm / B 16
Morsekonus-Vorsatz MT 2

Drehzahl und Hub

Spezifikation Wert
Spindel Drehzahl 16 Drehzahlen, 220–2.840 U/min
Spindelhub 80 mm

Tisch- und Arbeitsabmessungen

Spezifikation Wert
Tischabmessungen 290 × 290 mm
T-Nutentisch 16 mm
Tischneigung -45° bis +45°
Abstand Spindel-Säule 180 mm
Maximaler Abstand Spindel-Tisch 415 mm

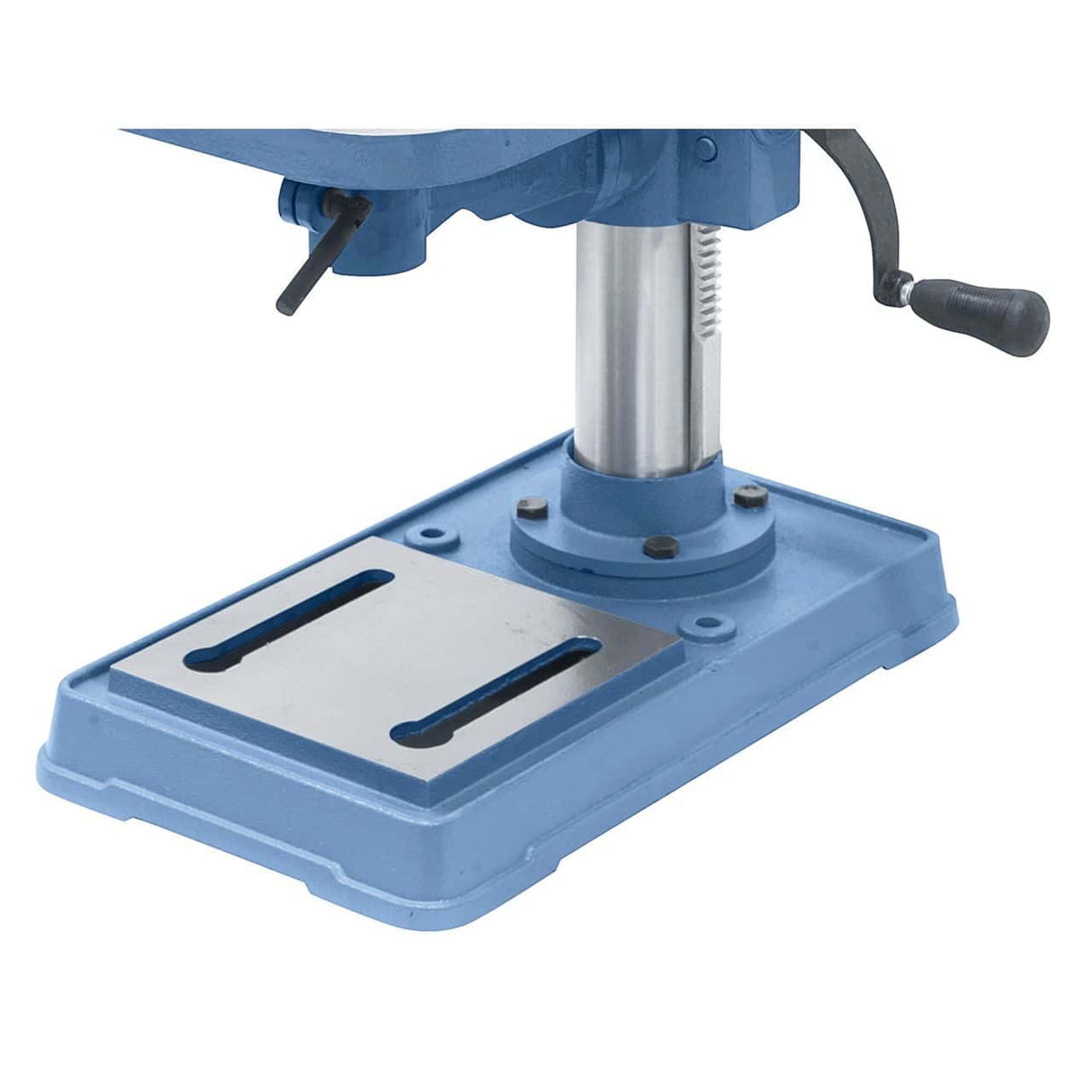

Abstand Spindel-Sockel 605 mm
Säulendurchmesser 72 mm
Tischfläche 205 × 205 mm

Motor und Stromversorgung Stromversorgung

Spezifikation Wert

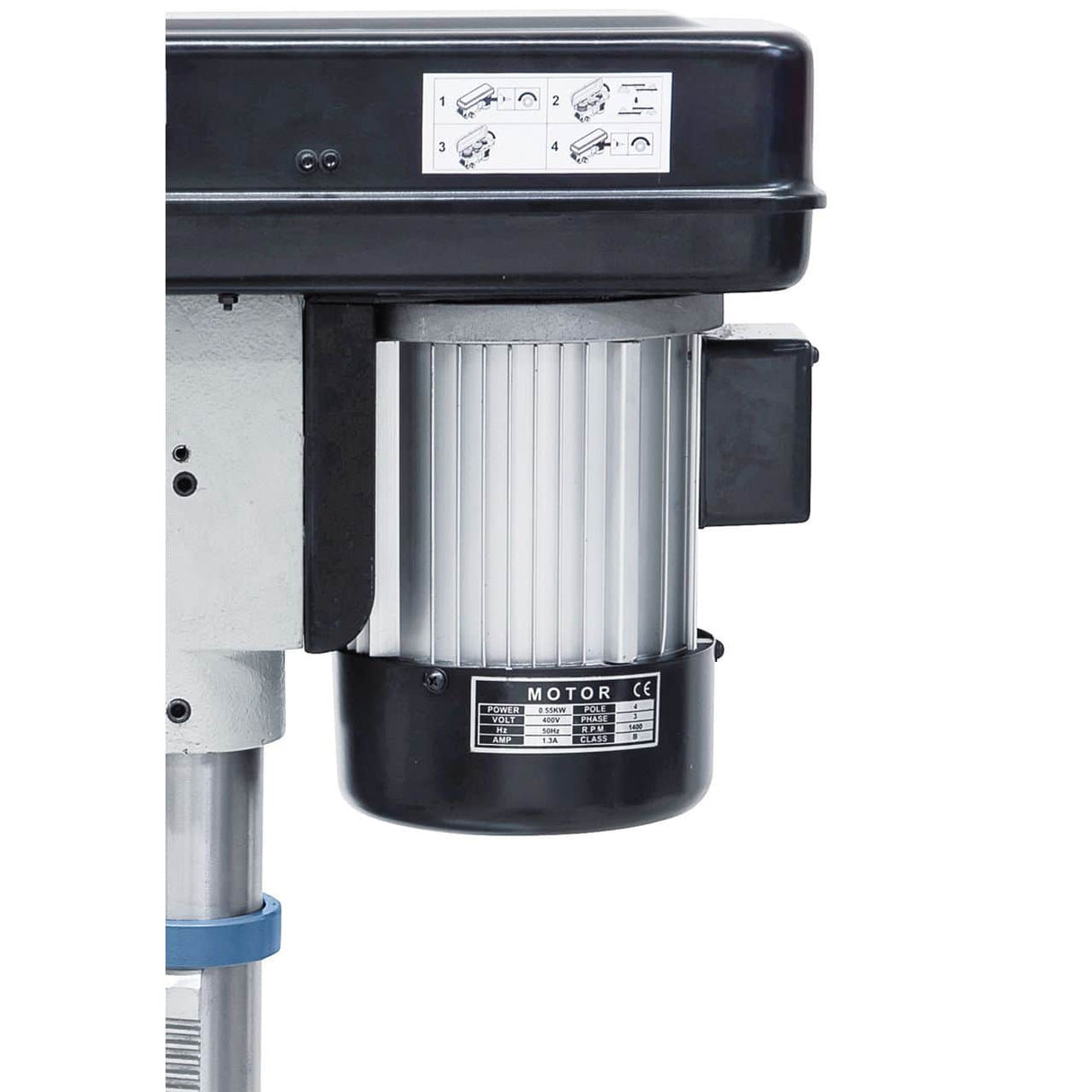

Motorleistung S1 100 % 0,55 kW
Motorleistung S6 40 % 0,80 kW
Spannung 400 V Drehstrom / 50 Hz
Schutzart IP 54

Abmessungen und Gewicht

Angeben Wert
Maschinenabmessungen (L × B × H) 380 × 620 × 1.000 mm
Gewicht 54 kg

Konformität

Spezifikation Wert
Kennzeichnung CE
Richtlinie Maschinenrichtlinie 2006/42/EG
Lieferumfang

Standardausstattung

  • Bernardo TB 20 T / 400 V Bohrmaschine
  • Schnellspannbohrfutter 1–16 mm / B 16
  • Kegelwelle MT 2 / B 16
  • Drehfunktion Rechts/Links Spindel
  • Satz T-Nutensteine ​​zur Werkstückbefestigung

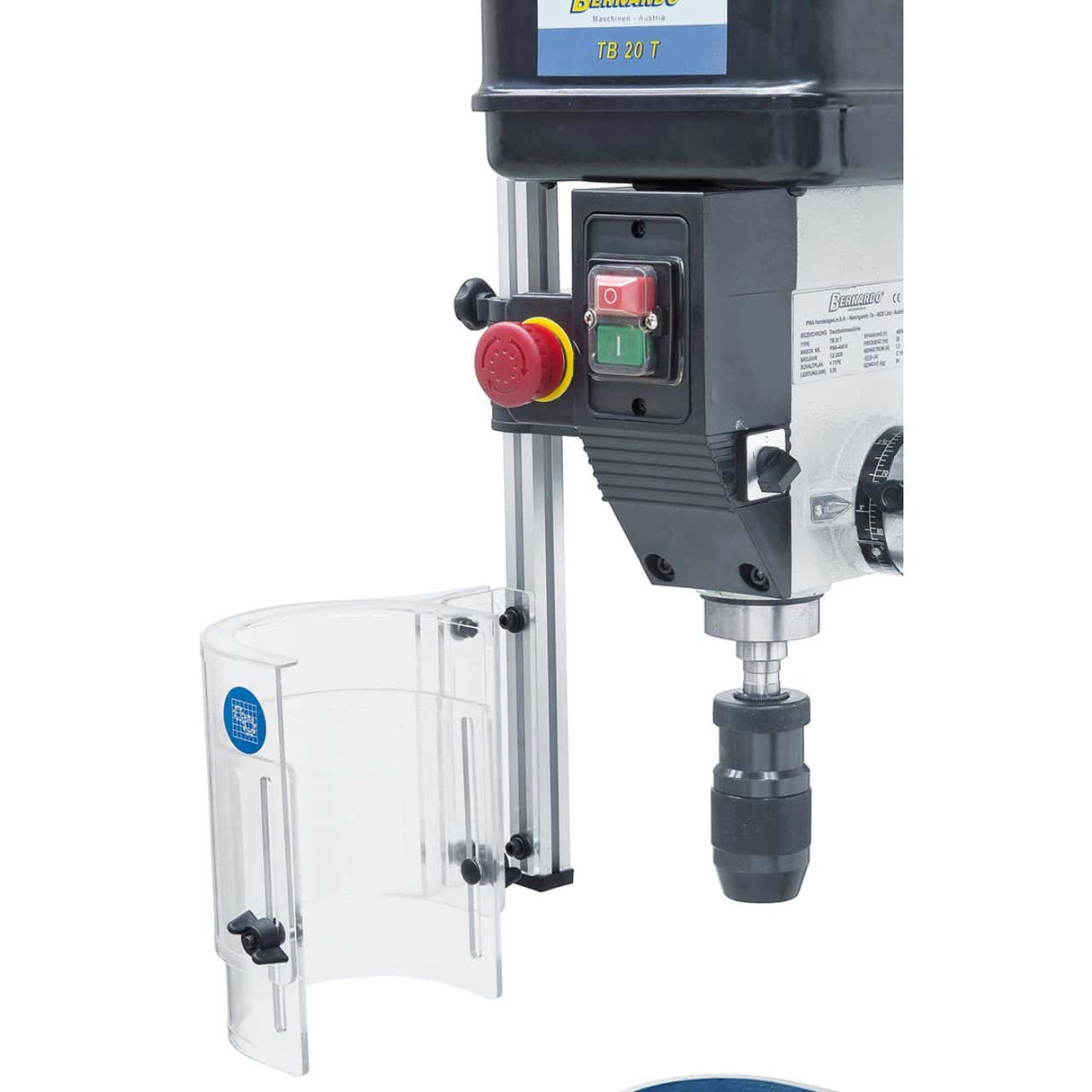

  • Höhenverstellbare Schutzhaube mit Mikroschalter

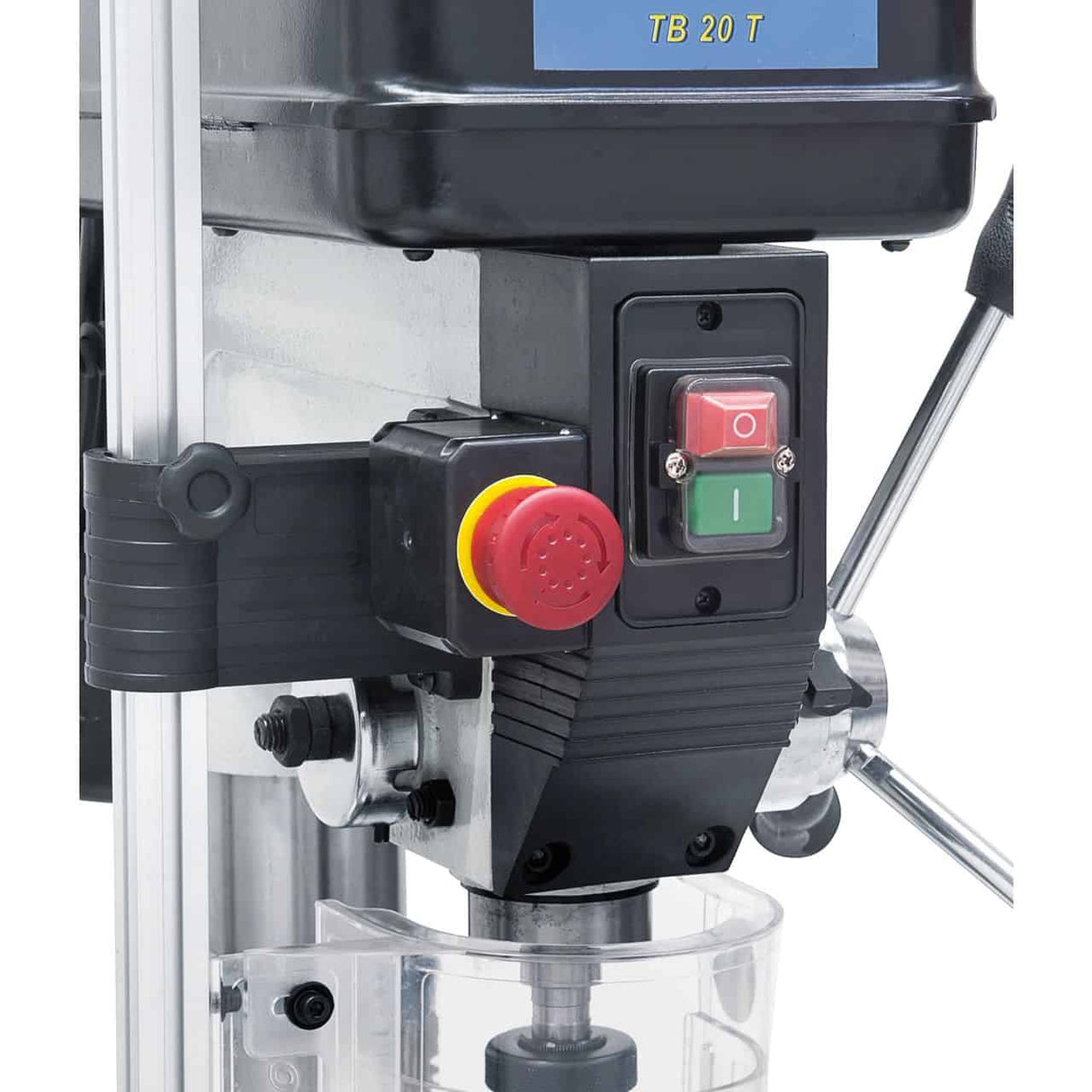

  • Separater Not-Aus-Schalter
  • Satz Schraubenschlüssel und Servicewerkzeuge
  • Bedienungsanleitung (Italienisch)
Garantie

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen
FAQ / Häufig gestellte Fragen

Häufig gestellte Fragen

Was ist der Unterschied zwischen der TB und der entsprechenden BM?

Die TB ist die Einstiegsversion: kein digitales Display, vereinfachte Ergonomie und deutlich günstiger als die entsprechende BM.

Für gelegentliche Hobbyanwendungen oder in einer Werkstatt ohne höchste Präzisionsanforderungen ist die TB wirtschaftlich die bessere Wahl. Für den täglichen professionellen Einsatz mit digitaler Spindelhubanzeige ist die entsprechende BM die richtige Größe. Die grundlegende Konstruktionsqualität (Gusseisenrahmen, Lager, IP 54-Motor) ist bei beiden Baureihen identisch; die TB verzichtet lediglich auf die erweiterten Funktionen (Display, Laser, Ergonomie).

Ist die Nennbohrkapazität realistisch?

Ja, für Baustähle und Standardstähle. Die Kapazität von Ø 20 mm ist für Baustähle (S235, S275, S355) und unlegierte Maschinenbaustähle (C45, 11SMnPb30) ausgelegt: Bei diesen Werkstoffen kann die Maschine Löcher bis zum Nenndurchmesser in ausreichender Qualität bohren.

Bei Hartmetallstählen (42CrMo4, 39NiCrMo3) reduziert sich die tatsächliche Kapazität um 20–30 %: Bei der TB 20 beträgt die tatsächliche Kapazität für Hartmetallstähle Ø 14 mm. Bei Edelstählen (304, 316) sollte die Drehzahl auf 60–70 % des Standardwerts reduziert werden, um Kaltverfestigung und Schneidkantenverschleiß zu vermeiden. Für Anwendungen mit zähen Werkstoffen sind die BM/SBM-Modelle mit dem größeren S1-Motor optimal dimensioniert.

Sind die Schrittgeschwindigkeiten für den Standardeinsatz ausreichend?

Ja. Die 16 Schrittgeschwindigkeiten von 220 bis 2.840 U/min decken die gängigen Werkstoffe ab: Hartstähle 220–500 U/min, Baustähle 1.000–1.500 U/min, Aluminium und Messing 1.500–2.840 U/min. Für jedes Werkzeug und Material gibt es die passende Schrittgeschwindigkeit.

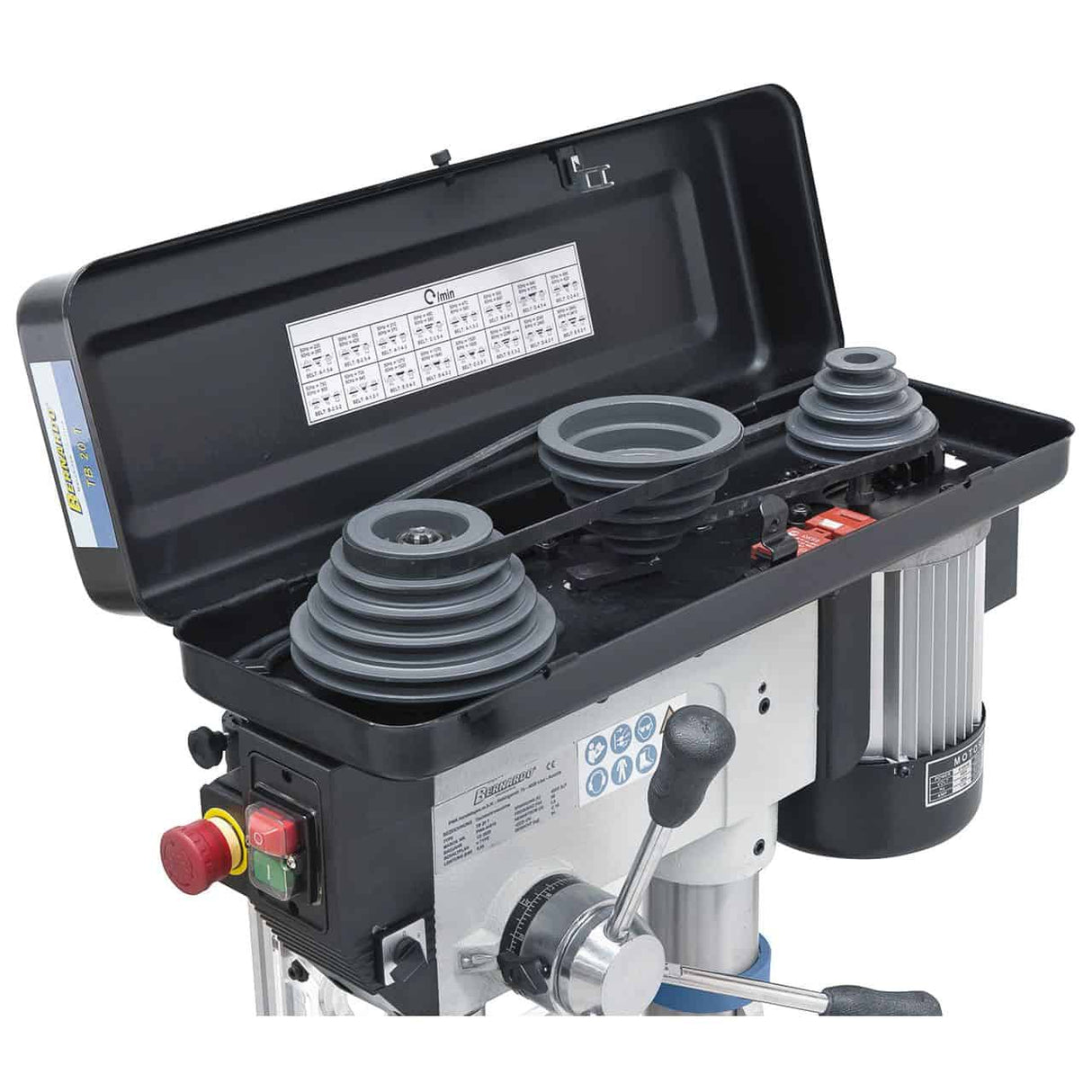

Drehzahlwechsel: Öffnen Sie die Antriebsabdeckung, legen Sie den Riemen auf die gewünschte Riemenscheibe und schließen Sie die Abdeckung. Typische Dauer: 30–60 Sekunden. Für Werkstätten mit häufigen Drehzahlwechseln (mehr als 5 Wechsel/Stunde) ist das Vario-System zeitsparender. Für Werkstätten, die hauptsächlich mit Standardmaterialien arbeiten, sind Stufendrehzahlen völlig ausreichend.

Kann ich mit der TB Gewinde schneiden?

Ja, wenn sie Rechts-/Linkslauf hat (TB 20 T 400V), ansonsten nur mit Handgewindebohrern. Für präzises Gewindeschneiden mit einem mechanischen Gewindebohrer sind die BM 25 T 400V oder SB 30 Profi geeignet.

Gewindeschneiden mit einem Handgewindebohrer (ohne Maschinenrotation): Der Bediener setzt den Gewindebohrer in das Bohrfutter ein, richtet ihn am Gewinde aus und dreht ihn manuell mit einem Gewindeschlüssel. Dieses Verfahren eignet sich für gelegentliches Gewindeschneiden in Baustählen, M unter M10. Für präzises Gewindeschneiden (M über M10) oder häufiges Gewindeschneiden ist die mechanische Rechts-/Linksdrehung ein entscheidendes Merkmal.

Ist die TB wirklich professionell oder nur etwas für Hobbyanwender?

Einsteigermodell für Profis. Die TB entspricht den gleichen Konstruktionsstandards wie die Bernardo BM/SBM-Baureihe (Gusseisenrahmen, IP54-Motor, hochwertige Lager), verfügt jedoch über vereinfachte Funktionen, um den Preis zu senken.

Für Handwerksbetriebe mit normalem täglichen Einsatz ist die TB völlig ausreichend: Bohrqualität und Standzeit sind mit der entsprechenden BM vergleichbar. Die Unterschiede (kein Digitaldisplay, einfache Ergonomie, Schrittgeschwindigkeit) beeinträchtigen die Arbeitseffizienz, nicht aber die technische Qualität des Bohrvorgangs. Für fortgeschrittene Hobbyanwender bietet die TB ein optimales Preis-Leistungs-Verhältnis. Für den intensiven professionellen Einsatz mit hohen Effizienzanforderungen sind die BM Vario oder SBM Vario die richtige Wahl.
