Säule Durchmesser: 58 mm
Motor: 0,37 kW (S1) / 0,55 kW (S6) bei 230 V
Gewicht: 26 kg

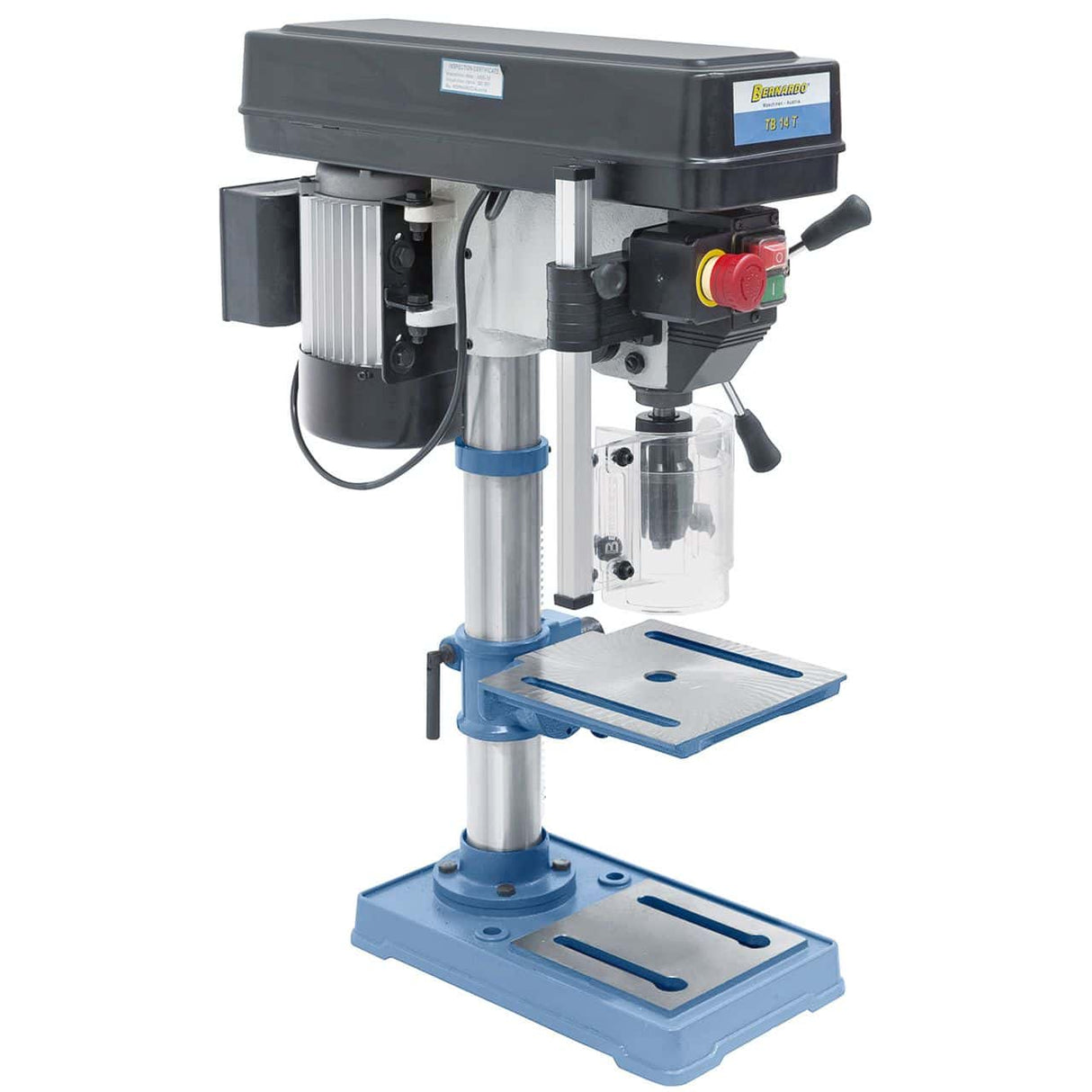

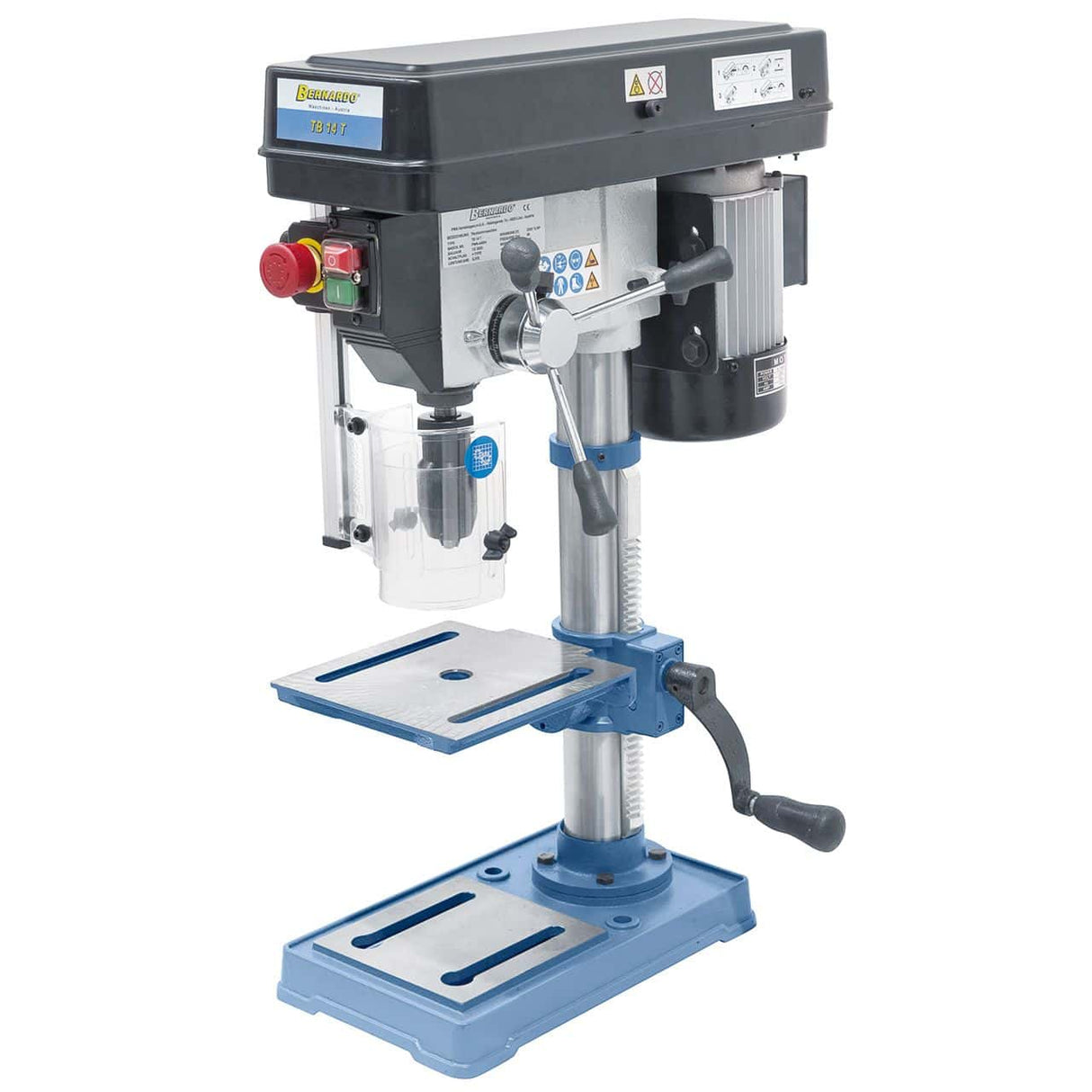

Für wen eignet sich die TB 14 T und wofür? Die Bernardo TB 14 T ist eine kompakte Tischbohrmaschine der TB-Serie (Einsteigermodell für Profis). Sie ist ideal für Handwerksbetriebe, ambitionierte Hobbybastler und kleine Werkstätten, die präzise Bohrungen in Stahl bis Ø 14 mm benötigen. Wichtigstes Merkmal: Das TB-Modell ist die vereinfachte Version der BM-Serie und bietet einen deutlich niedrigeren Preis bei gleichbleibend hoher Bernardo-Qualität. Unterschiede zum Modell BM 16: fester B16-Kegel (statt MT 2 + Adapter), 5 Drehzahlstufen (statt 12–16), kein Digitaldisplay, kompaktere Bauweise (300 × 510 × 690 mm vs. 400 × 590 × 980 mm). Die 5 Drehzahlstufen von 620–2.620 U/min ermöglichen die Anpassung an gängige Materialien. Der IP54-konforme Aluminiummotor (0,37 kW S1 / 0,55 kW S6) mit 230 V liefert die für den normalen täglichen Gebrauch erforderliche Leistung. Der 185 × 185 mm große, um ±45° neigbare Gusseisentisch mit T-Nuten ermöglicht Winkelbohrungen. Typische Anwendungsbereiche: Metallbearbeiter mit Standardanforderungen an die Präzision, Handwerksbetriebe mit gelegentlicher Nutzung, Modellbauer für den Bau von Rahmen und kleinen Mechanismen, grundlegende Lehrlabore an technischen Schulen.
Ihre Position im Bernardo-Sortiment
Das Bernardo-Sortiment an Tisch- und Ständerbohrmaschinen ist in 6 Hauptunterfamilien unterteilt: TB (TB 14/16/20 T) Einsteigermodell mit festem Kegel B16 oder MT 2 und Schrittgeschwindigkeit; BM T (BM 20/25 T) Mittelklassemodell mit digitaler Anzeige von Spindelhub und Schrittgeschwindigkeit; BM Vario (BM 16/20 Vario) Mittelklassemodell mit stufenlos einstellbarer Drehzahl und Zentrierlaser; SBM Vario (SBM 16/20 Vario) Ständerbohrmaschine mit größerer Höhe als die BM Vario; B 430 Vario Mittelschwere bis schwere Standbohrmaschine mit 360°-Drehtisch und MT 3-Bohrfutter; SB 30 Profi Schwerlast-Standbohrmaschine mit 2-stufigem Motor, Ø 32 mm. Die TB 14 T ist das Einstiegsmodell der Bernardo-Tischbohrmaschinen. Besondere Merkmale: fester B16-Spindelkegel (ohne MT), 5-stufige Drehzahlregelung, Gewicht 26 kg, kompakte Bauweise. Für gelegentliche Einsätze ohne höchste Präzisionsanforderungen bietet sie ein optimales Preis-Leistungs-Verhältnis. Wer ein Digitaldisplay oder höhere Drehzahlen benötigt, ist mit der TB 16 T oder der BM 20 T besser beraten.
Krollit Logistik und Support
Der Versand von Bernardo dauert 5–9 Werktage (7 Tage in den Süden). Das Gewicht kann von einer oder zwei Personen mit kontrolliertem Heben bewegt werden. HSS-Bohrer, Fräsfutter, Gewindeschneidgeräte, LED-Lampen und Original-Ersatzteile von Bernardo (Riemen, Motoren, selbstspannende Futter, Kegelwellen, T-Nutensteine) sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt. Kundenservice auf Italienisch.
Für wen ist die TB 14 T geeignet?
| Profil |
Kompatibilität |
Motiv |
| Für Hobby-Metallbearbeiter mit gelegentlicher Nutzung. |
Empfohlen. |
Kompakte Maschine zum erschwinglichen Preis, bewährte Bernardo-Konstruktion, ausreichend Kapazität für Hobbyanwendungen. |
| Für Handwerksbetriebe mit gelegentlicher Nutzung. |
Empfohlen. |
Die Kapazität von Ø 14 mm deckt die meisten gelegentlichen Anwendungen ab. Gewicht 26 kg, gut handhabbar in einer kompakten Werkstatt.
|
| Werkstätten mit Digitalanzeige oder höheren Präzisionsanforderungen
| Geeignet
| Für digitale Spindelhubanzeigen ist die entsprechende BM korrekt dimensioniert. Die TB ist kostengünstig, bietet aber keine erweiterten Funktionen.
|
Nicht geeignet für: Bohrdurchmesser größer als Ø 14 mm; täglicher professioneller Einsatz mit höheren Präzisionsanforderungen (BM/SBM/B 430 sind korrekt dimensioniert); Anwendungen, die eine Digitalanzeige oder eine stufenlose Drehzahlregelung erfordern.
Arbeitskapazität
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
Ø 14 mm |
| Spindel |
1–13 mm / B 16 |
| Morsekonus-Vorsatz |
Fest B 16 |
Drehzahl und Hub
| Spezifikation |
Wert |
| Spindel Drehzahl |
5-Gang 620–2.620 U/min |
| Spindelhub |
65 mm |
Tisch- und Arbeitsabmessungen
| Spezifikation |
Wert |

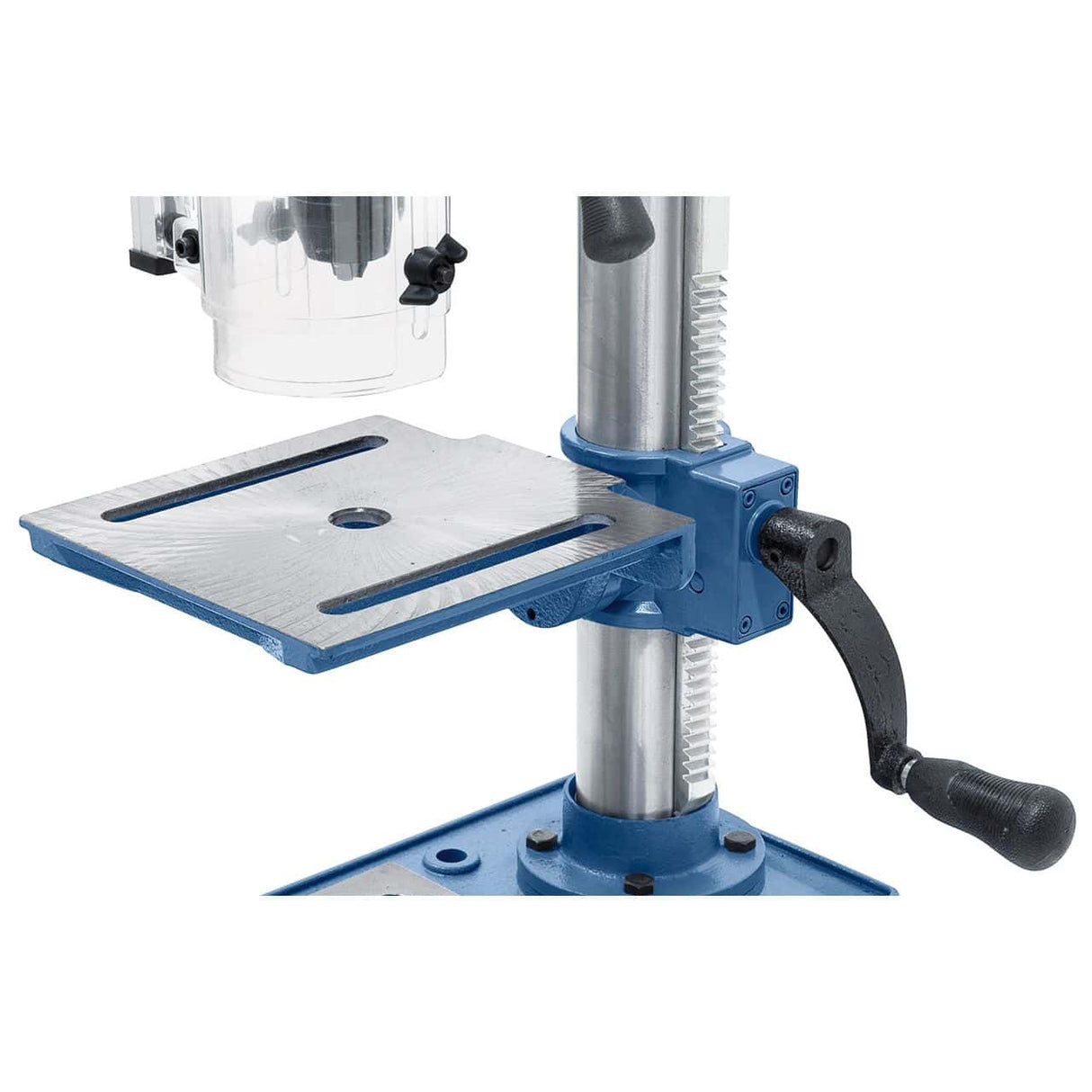

| Tischabmessungen |
185 × 185 mm |
| T-Nutentisch |
14 mm |
| Tischneigung |
-45° bis +45° |
| Abstand Spindel-Säule |
130 mm |
| Maximaler Abstand Spindel-Tisch |
285 mm |
| Abstand Spindel-Basis |
395 mm |
| Säulendurchmesser |
58 mm |
| Tischfläche |
155 × 155 mm |
Motor und Stromversorgung Versorgung
| Spezifikation |
Wert |
| Motorleistung S1 100 % |
0,37 kW |
| Motorleistung S6 40 % |
0,55 kW |
| Spannung |
230 V / 50 Hz |
| Schutzart |
IP 54 |
Abmessungen und Gewicht
| Angeben |
Wert |
| Maschinenabmessungen (L × B × H) |
300 × 510 × 690 mm |
| Gewicht |
26 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Standardausstattung
- Bernardo TB 14 T Bohrmaschine
- Schnellspannbohrfutter 1–13 mm / B 16
- Satz T-Nutensteine zur Werkstückfixierung

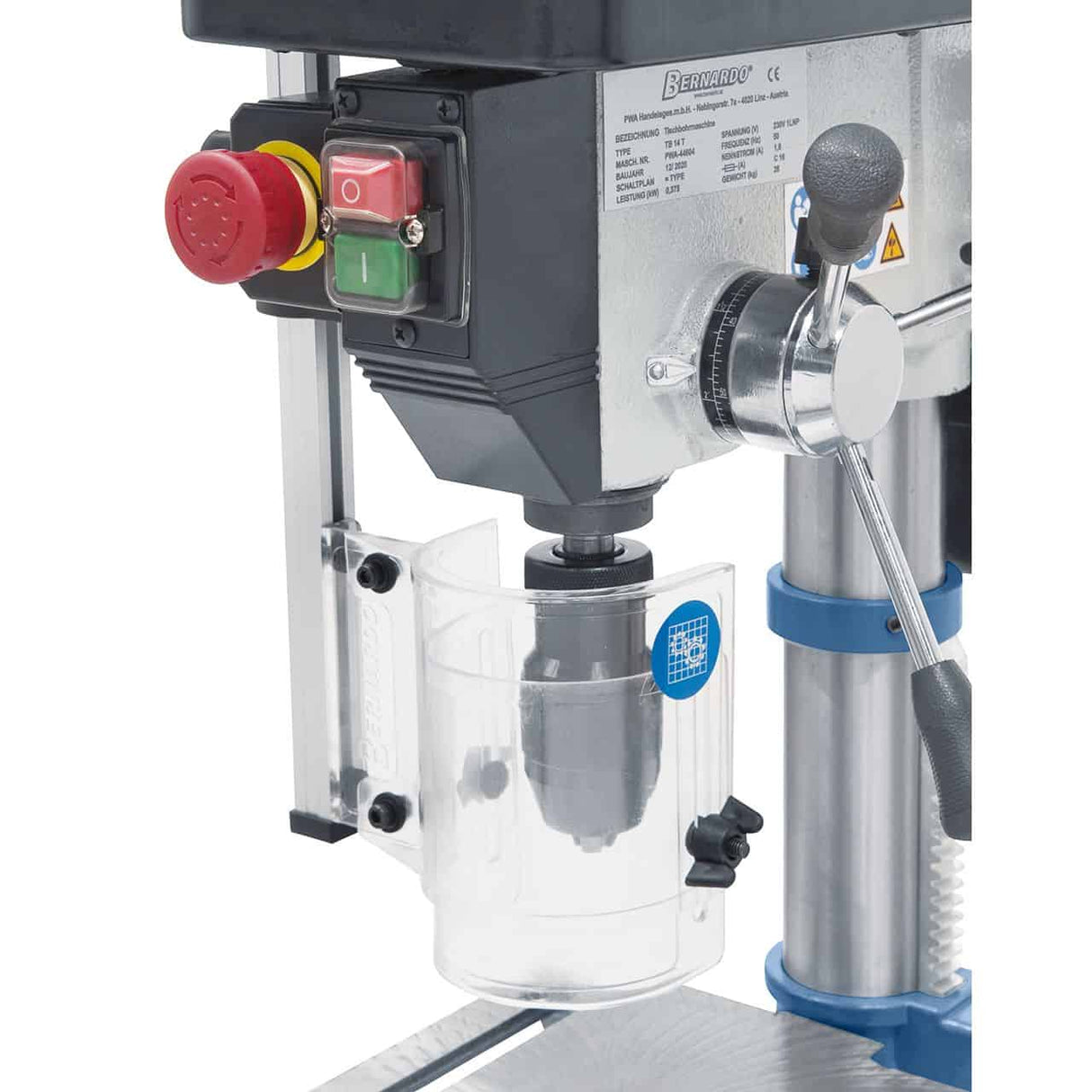

- Höhenverstellbare Schutzhaube mit Mikroschalter
- Schraubenschlüsselsatz und Servicewerkzeuge
- Benutzerhandbuch (Italienisch)
Häufig gestellte Fragen
Was ist der Unterschied zwischen der TB und der entsprechenden BM?
Die TB ist die Einsteigerversion: B16-Festkegel, 5-stufige Verstellung, keine Digitalanzeige, Gewicht 26 kg.
Für gelegentliche Hobbyanwendungen oder in einer Werkstatt ohne höchste Präzisionsanforderungen ist die TB wirtschaftlich die bessere Wahl. Für den täglichen professionellen Einsatz mit digitaler Spindelhubanzeige ist die entsprechende BM die richtige Größe. Die grundlegende Konstruktionsqualität (Gusseisenrahmen, Lager, IP 54-Motor) ist bei beiden Baureihen identisch; die TB verzichtet lediglich auf die erweiterten Funktionen (Display, Laser, Ergonomie).
Ist die Nennbohrkapazität realistisch?
Ja, für Baustähle und Standardstähle. Die Kapazität von Ø 14 mm ist für Baustähle (S235, S275, S355) und unlegierte Maschinenbaustähle (C45, 11SMnPb30) ausgelegt: Bei diesen Werkstoffen kann die Maschine Löcher bis zum Nenndurchmesser in ausreichender Qualität bohren.
Bei Hartmetallstählen (42CrMo4, 39NiCrMo3) reduziert sich die tatsächliche Kapazität um 20–30 %: Bei der TB 14 beträgt die tatsächliche Kapazität für Hartmetallstähle Ø 9 mm. Bei Edelstählen (304, 316) sollte die Drehzahl auf 60–70 % des Standardwerts reduziert werden, um Kaltverfestigung und Schneidkantenverschleiß zu vermeiden. Für Anwendungen mit zähen Werkstoffen sind die BM/SBM-Modelle mit dem größeren S1-Motor optimal dimensioniert.
Sind die Schrittgeschwindigkeiten für den Standardeinsatz ausreichend?
Ja. Die 5 Schrittgeschwindigkeiten (620–2.620 U/min) decken die gängigen Werkstoffe ab: Hartstähle (220–500 U/min), Baustähle (1.000–1.500 U/min), Aluminium und Messing (1.500–2.840 U/min). Für jedes Werkzeug und Material gibt es die passende Schrittgeschwindigkeit.

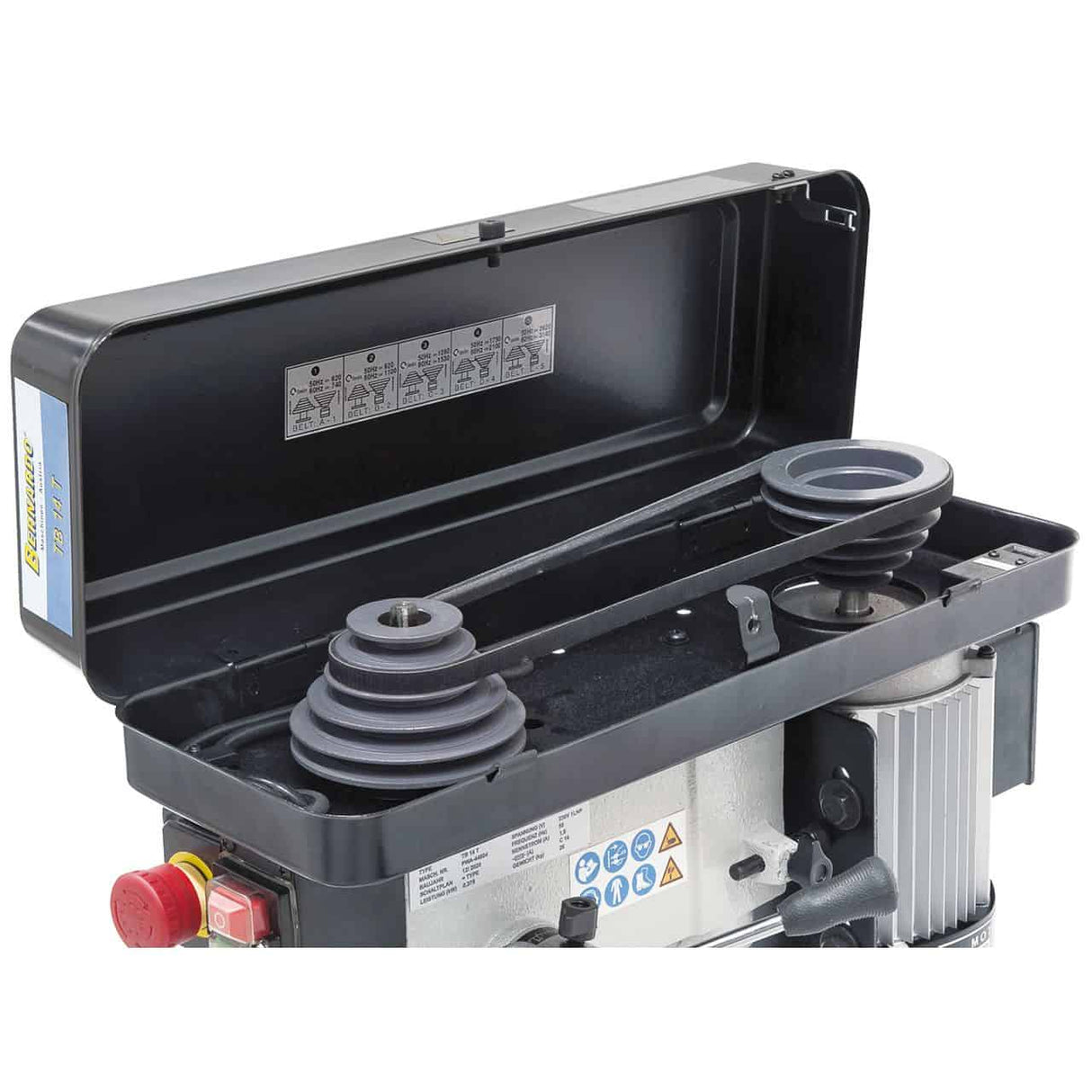

Drehzahlwechsel: Öffnen Sie die Antriebsabdeckung, legen Sie den Riemen auf die gewünschte Riemenscheibe und schließen Sie die Abdeckung. Typische Dauer: 30–60 Sekunden. Für Werkstätten mit häufigen Drehzahlwechseln (mehr als 5 Wechsel/Stunde) ist das Vario-System zeitsparender. Für Werkstätten, die überwiegend mit Standardmaterialien arbeiten, sind Stufendrehzahlen völlig ausreichend.
Kann ich mit der TB Gewinde schneiden?
Nein, die TB 14 T hat keine Rechts-/Linkslauffunktion. Für präzises Gewindeschneiden mit einem mechanischen Gewindebohrer sind die BM 25 T 400V oder SB 30 Profi geeignet.
Gewindeschneiden mit einem Handgewindebohrer (ohne Maschinenrotation): Der Bediener setzt den Gewindebohrer in das Bohrfutter ein, richtet ihn am Gewinde aus und dreht ihn manuell mit einem Gewindeschlüssel. Dieses Verfahren eignet sich für gelegentliches Gewindeschneiden in Baustählen der Größen M bis M10. Für präzises Gewindeschneiden (M über M10) oder häufiges Gewindeschneiden ist die mechanische Rechts-/Linksdrehung ein entscheidendes Merkmal.
Ist die TB wirklich professionell oder nur etwas für Hobbyanwender?
Einsteigermodell für Profis. Die TB entspricht den gleichen Konstruktionsstandards wie die Bernardo BM/SBM-Baureihe (Gusseisenrahmen, IP54-Motor, hochwertige Lager), verfügt jedoch über vereinfachte Funktionen, um den Preis zu senken.
Für Handwerksbetriebe mit normalem täglichen Einsatz ist die TB völlig ausreichend: Bohrqualität und Standzeit sind mit der entsprechenden BM vergleichbar. Die Unterschiede (kein Digitaldisplay, einfache Ergonomie, Schrittgeschwindigkeit) beeinträchtigen die Arbeitseffizienz, nicht aber die technische Qualität des Bohrvorgangs. Für fortgeschrittene Hobbyanwender bietet die TB ein optimales Preis-Leistungs-Verhältnis. Für den intensiven professionellen Einsatz mit hohen Effizienzanforderungen sind die BM Vario oder SBM Vario die richtige Wahl.
