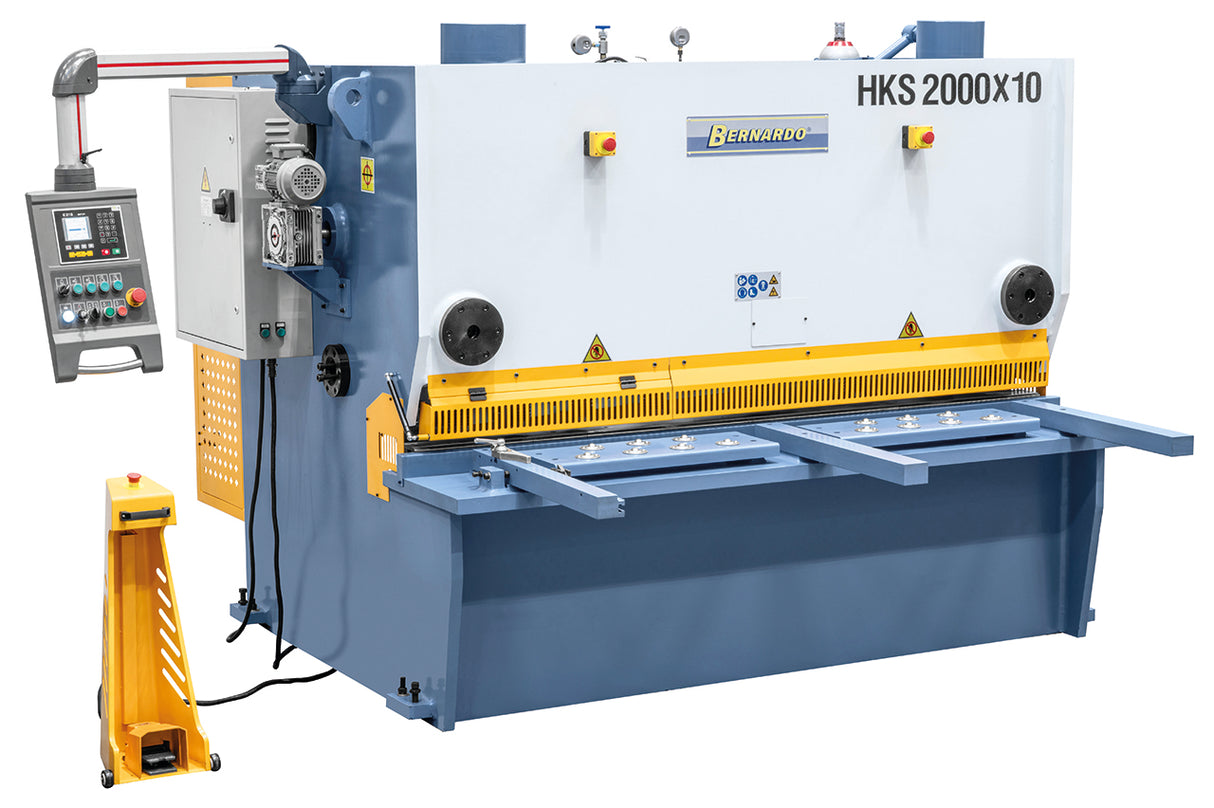

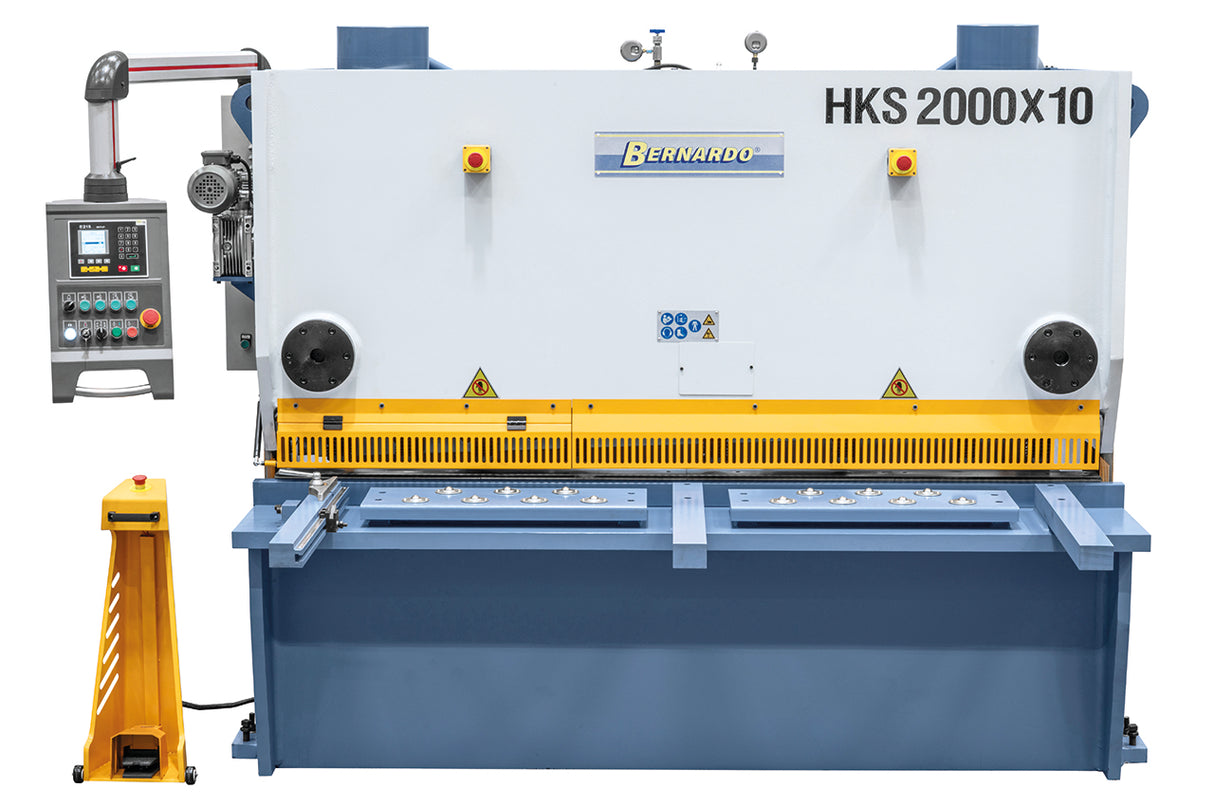

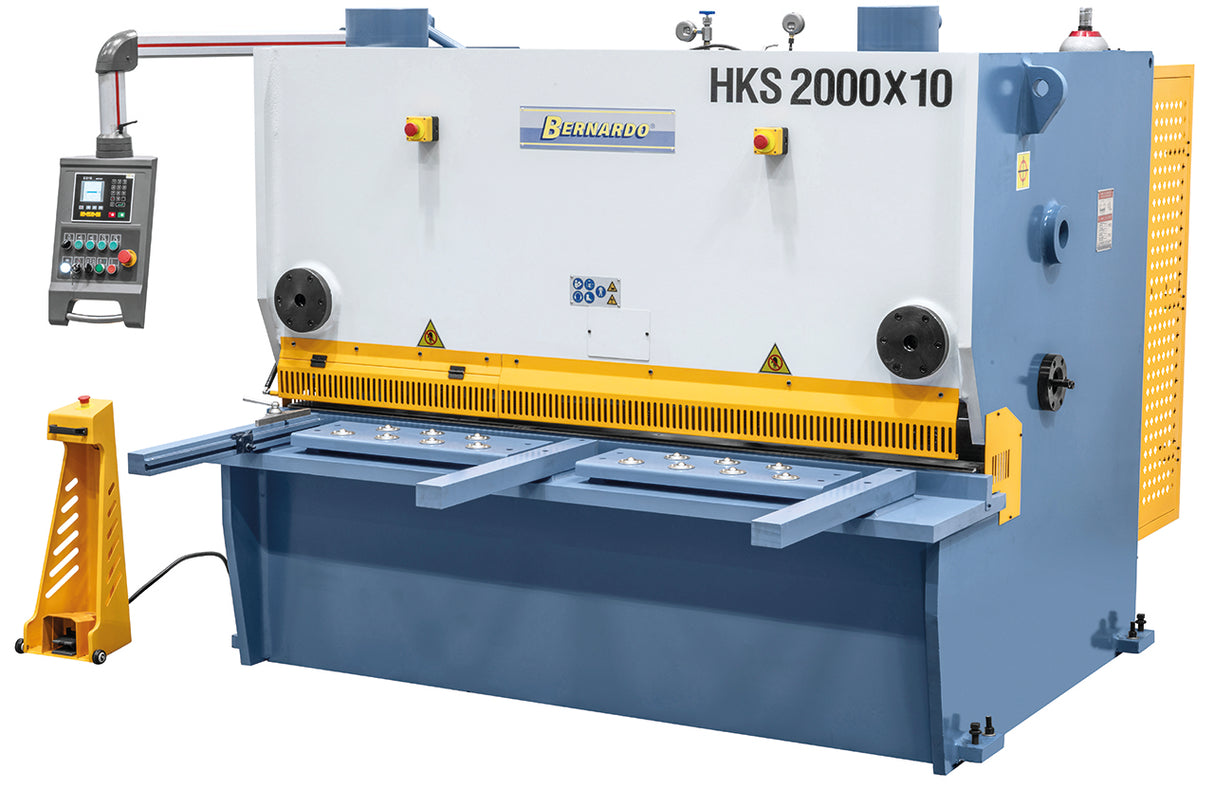

Die Bernardo HKS 2000 x 10 ist eine hydraulische Tafelschere für den professionellen Einsatz, mit 2000 mm Schnittlänge, Blechdicke bis 10 mm, motorisiertem NC-Hinteranschlag 0–600 mm und 11 kW Motor. Österreichische Konstruktion von Bernardo, einer seit 1979 tätigen Marke. Vertrieb in Italien durch Krollit, offizieller Bernardo-Händler seit 2007.
- Schnittlänge: 2000 mm
- Max. Blechdicke: 10 mm (Stahl 400 N/mm²)
- Schnittwinkel: 0,5° – 1° 45'
- Motorisierter NC-Hinteranschlag: 0–600 mm
- Hübe pro Minute: 12
- Anzahl Niederhalter: 8
- Motor: 11 kW
- Gewicht: 6.100 kg
Wer die HKS 2000 x 10 einsetzt und wofür
Die Schere wird von Metallbaubetrieben, Spenglereien und Blechverarbeitungsbetrieben eingesetzt, die Stahl, Messing, Aluminium und Kupfer in Formaten bis 2000 mm schneiden. Der direkt am Bedienpult einstellbare Schnittwinkel verringert die Verformung bei dünnen Werkstoffen, während der Schnitt per Fußpedal beide Hände für die Positionierung des Blechs frei lässt. Mit 6.100 kg Gewicht und einem 190-Liter-Öltank ist dies eine ortsfeste Maschine für die kontinuierliche Produktion bei mittleren Blechdicken, nicht für gelegentliche Arbeiten.
Logistik und Support von Krollit
Versand innerhalb von 5–9 Werktagen. Bei Maschinen über 200 kg Lieferung im Erdgeschoss mit Hebebühne inklusive. Technischer Support in deutscher Sprache während der gesamten Produktlebensdauer verfügbar. Original-Bernardo-Ersatzteile ab Lager Krollit, Monteforte Irpino (AV), Italien.
Für wen die HKS 2000 x 10 geeignet ist
| Profil | Eignung | Grund |
|---|
| Strukturierter Metallbaubetrieb | Geeignet | 2000 mm Schnitt bei Blech bis 10 mm mit 12 Hüben/min in kontinuierlicher Produktion |
| Blechbearbeitung und Dünnblech | Geeignet | Schnittwinkel einstellbar 0,5°–1° 45', der die Verformung bei dünnen Werkstoffen verringert |
| Gelegentliche mechanische Werkstatt | Nicht geeignet | 6.100 kg Gewicht und 11 kW Motor erfordern einen festen Standort und eigene Drehstromversorgung |
Nicht geeignet für: gelegentliche Arbeiten oder beengte Räume, angesichts der Stellfläche von 2650 × 2800 mm und der 6.100 kg, die eine Installation auf einem geeigneten Boden in einem dedizierten Bereich erfordern.
Technische Daten
Schnittkapazität
| Schnittlänge | 2000 mm |
| Max. Blechdicke | 10 mm (Stahl 400 N/mm²) |
| Schnittwinkel | 0,5° – 1° 45' |
| Motorisierter Hinteranschlag | 0–600 mm |
| Hübe pro Minute | 12 (abhängig von der Schnittlänge) |
| Anzahl Niederhalter | 8 |
| Auflagearme | 3 |

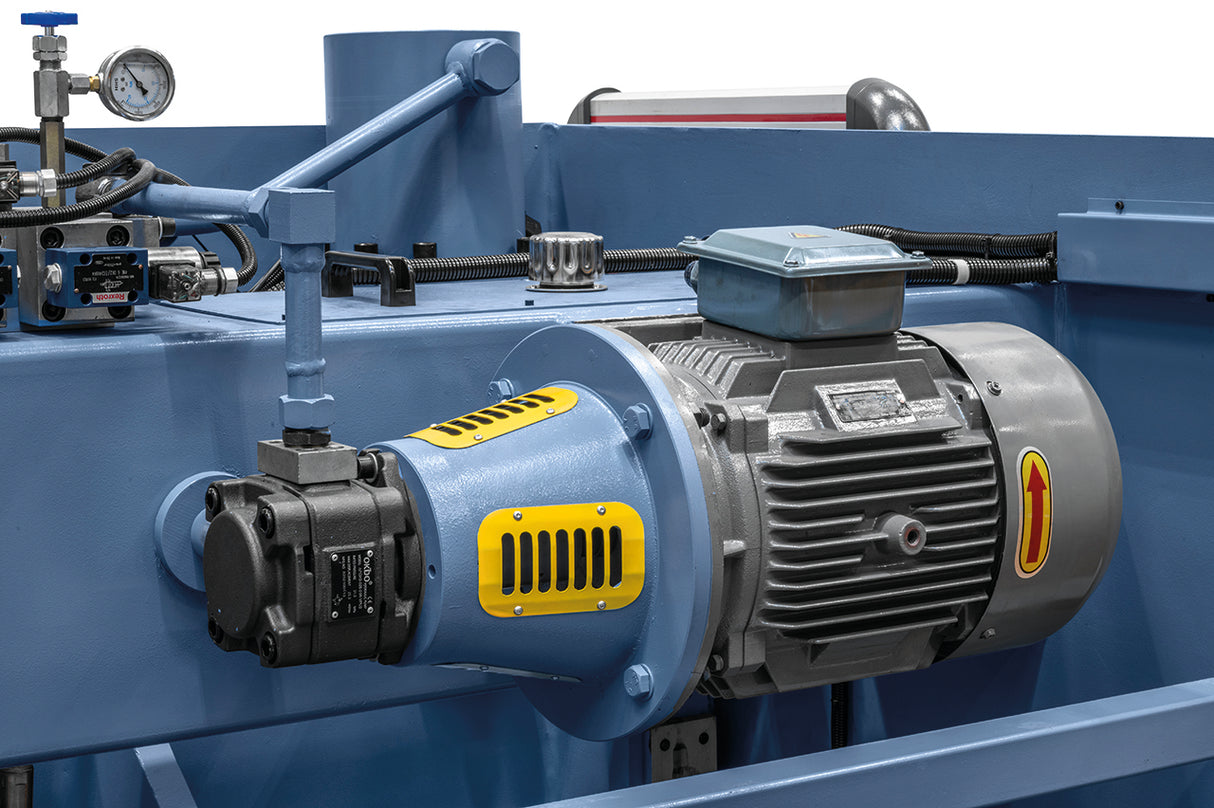

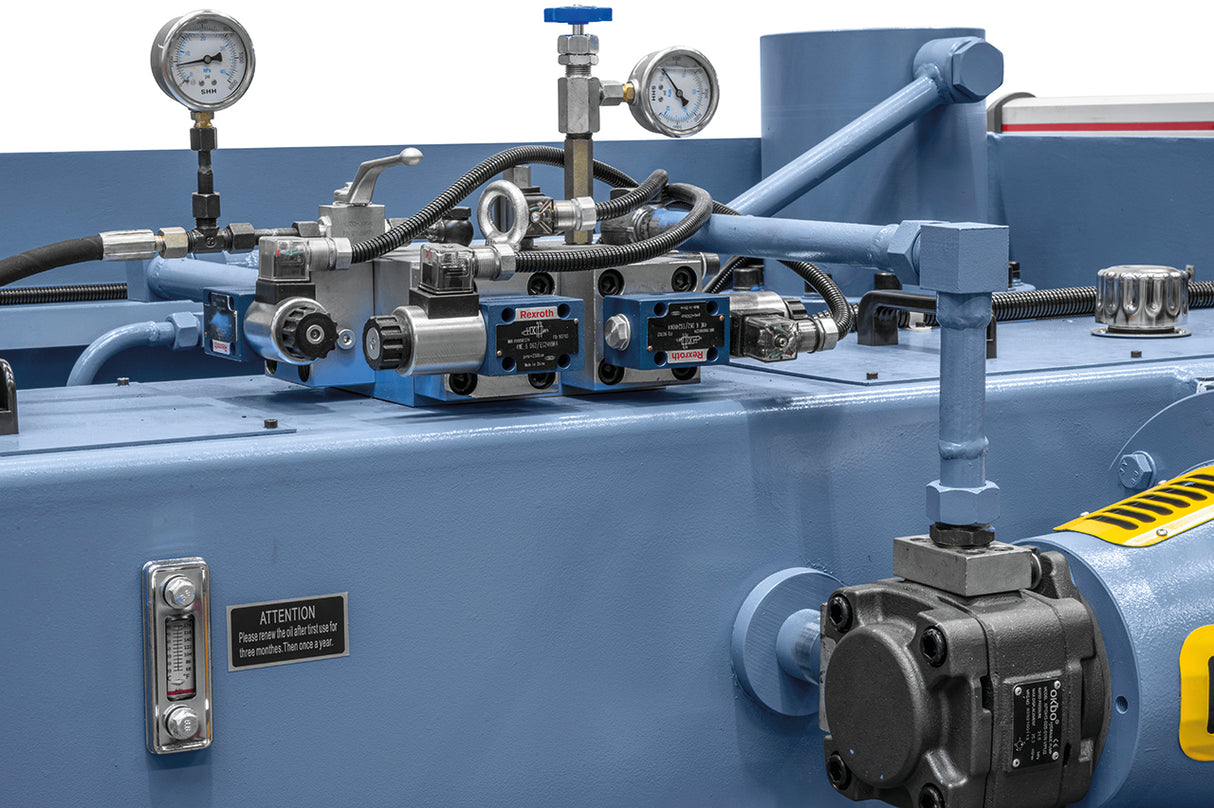

Motor und Hydrauliksystem
| Motorleistung | 11 kW |
| Öltank | 190 Liter |

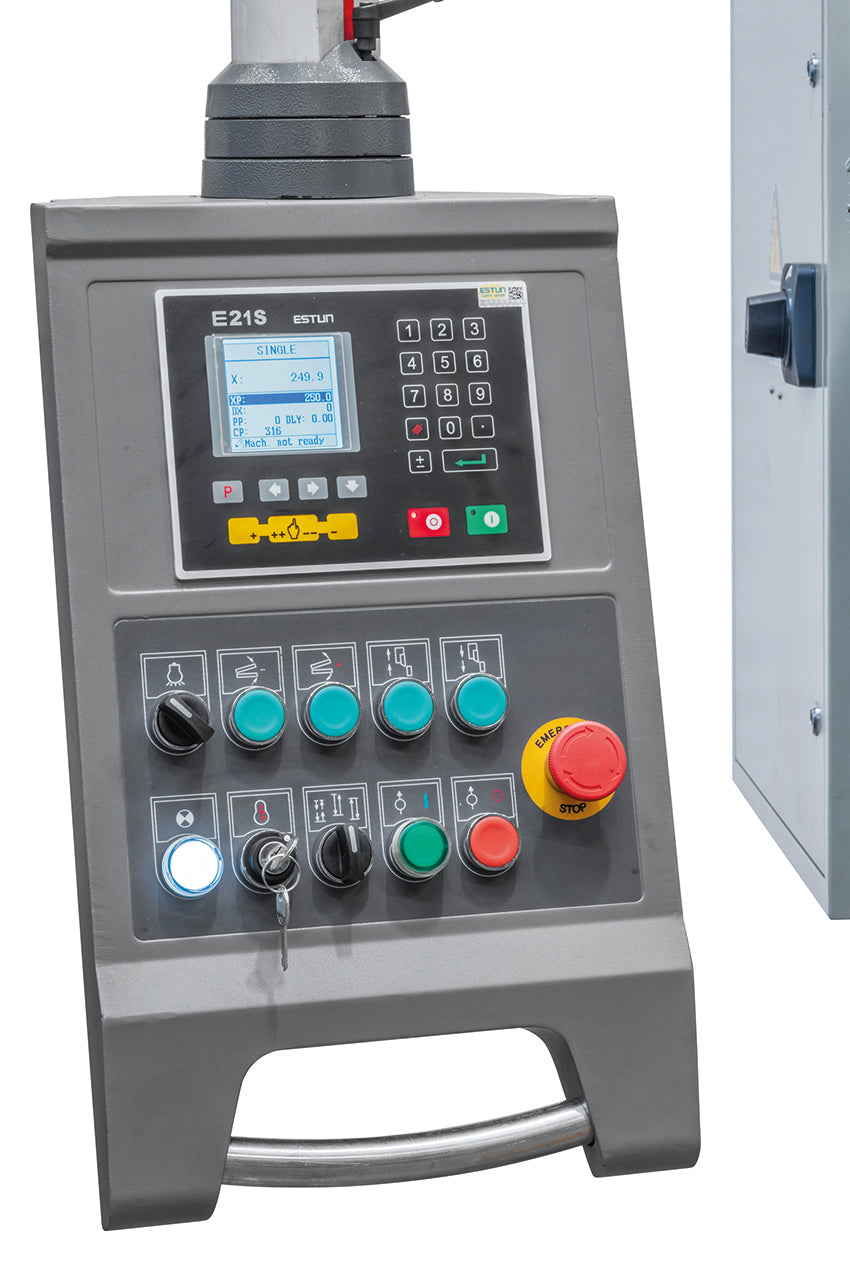

| NC-Steuerung | E21S |
Abmessungen und Gewicht
| Tischhöhe | 750 mm |
| Länge | 2.650 mm |
| Tiefe | 2.800 mm |
| Höhe | 2.000 mm |
| Gewicht | 6.100 kg |
Serienmäßige Lieferung
- Schnittspalteinstellung
- Schnittlinienbeleuchtung
- Motorisierter NC-Hinteranschlag
- Vordere Blechauflage

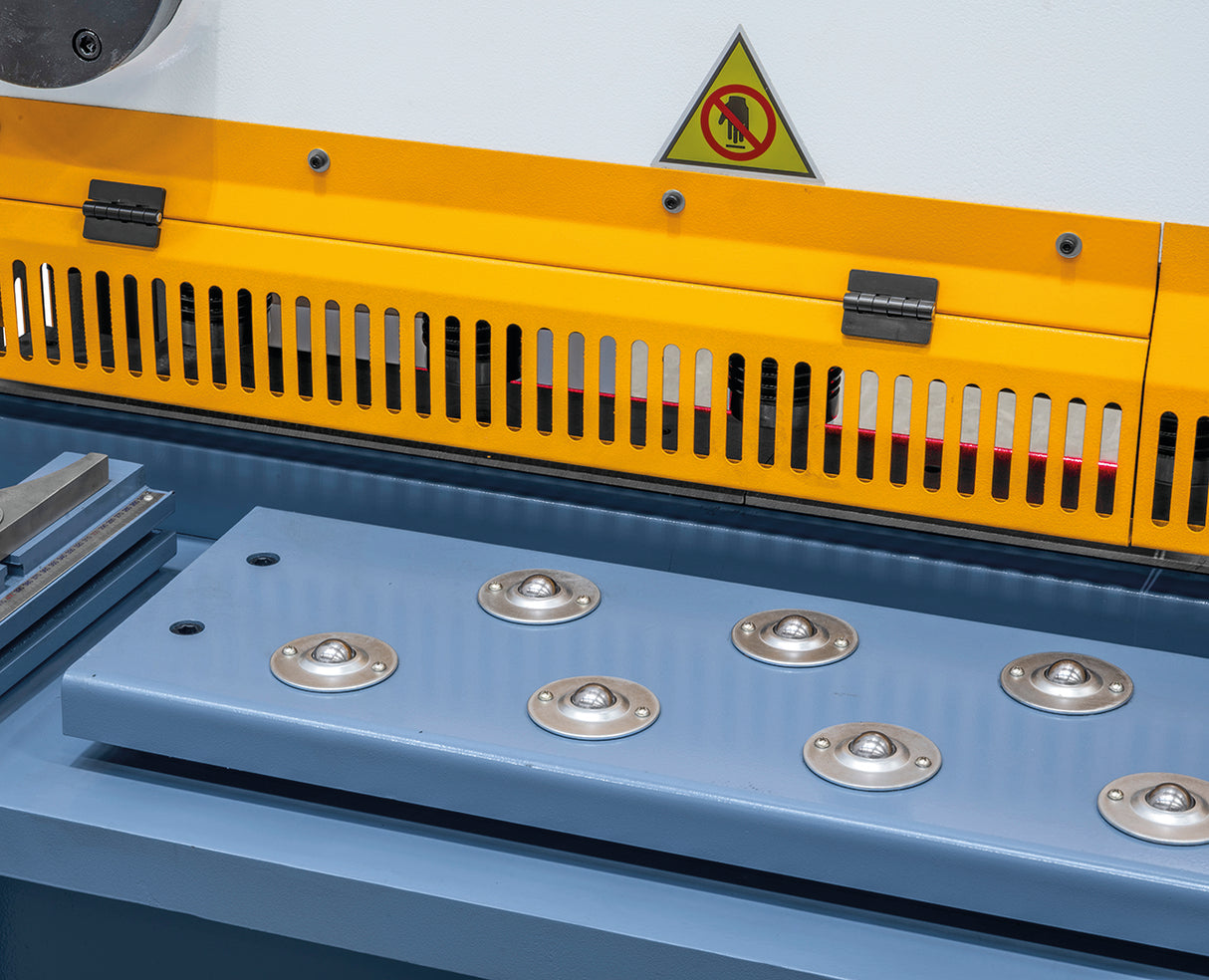

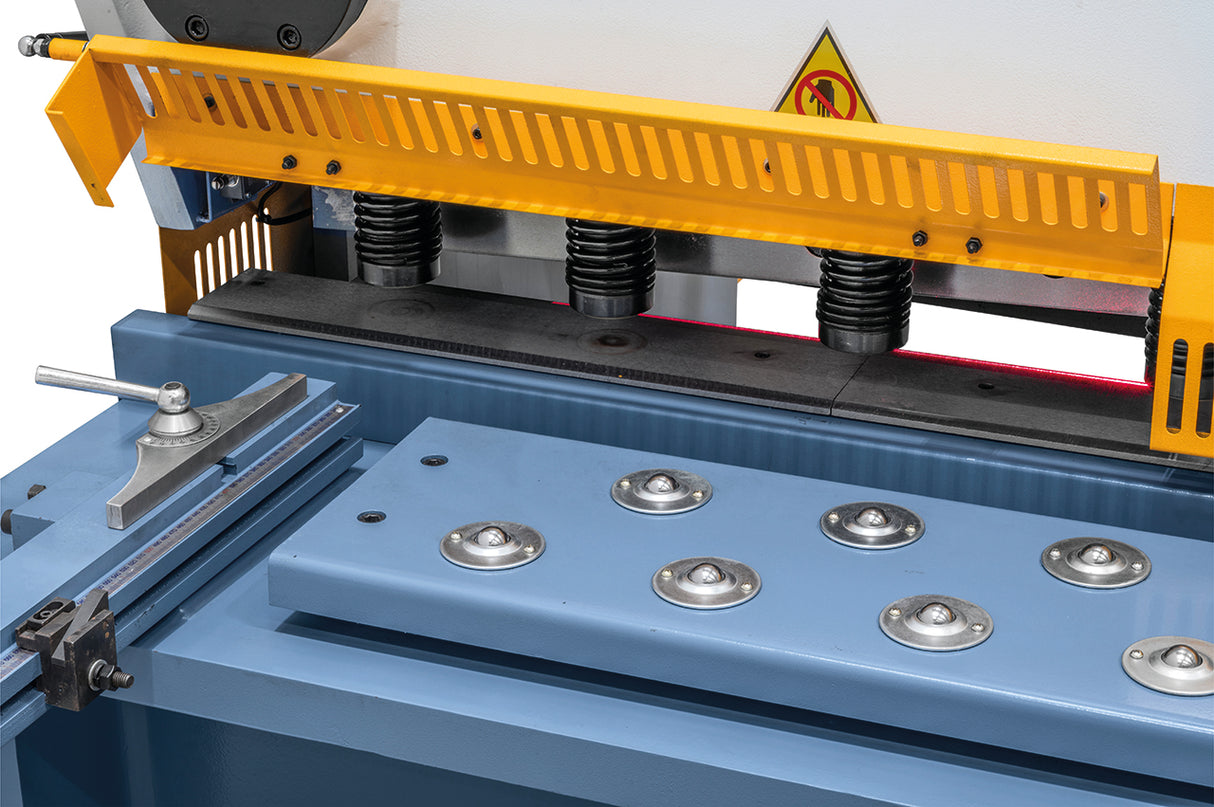

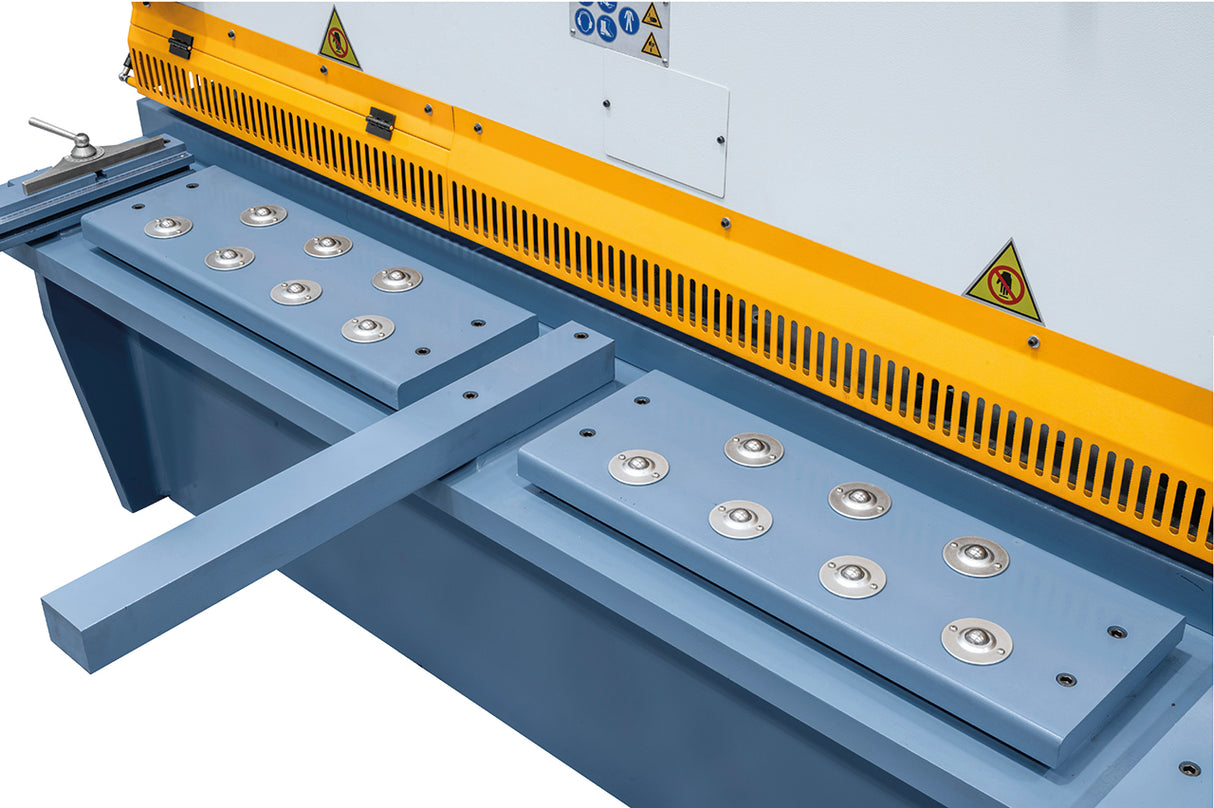

- Tischoberfläche mit integrierten Rollen
- Seitenanschlag

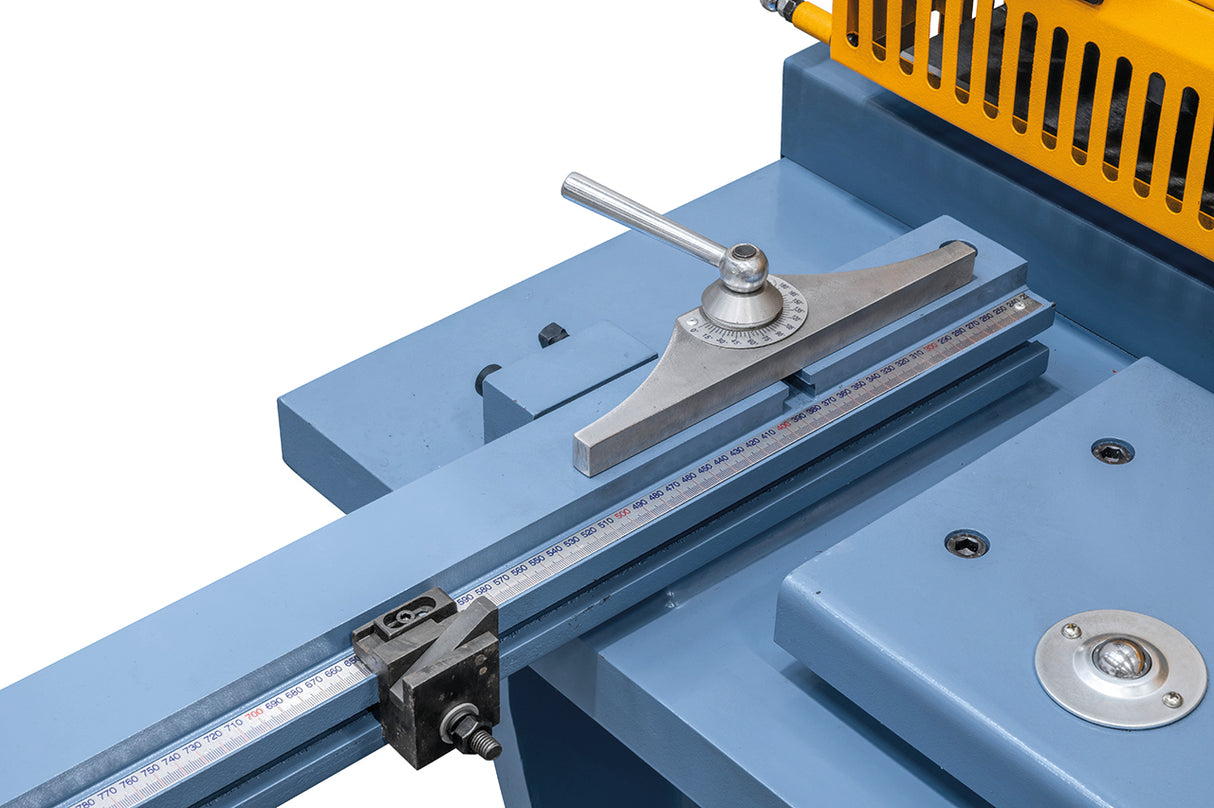

- Winkelanschlag
- Schutzplatte mit Fotozellen
- NC-Steuerung E21S

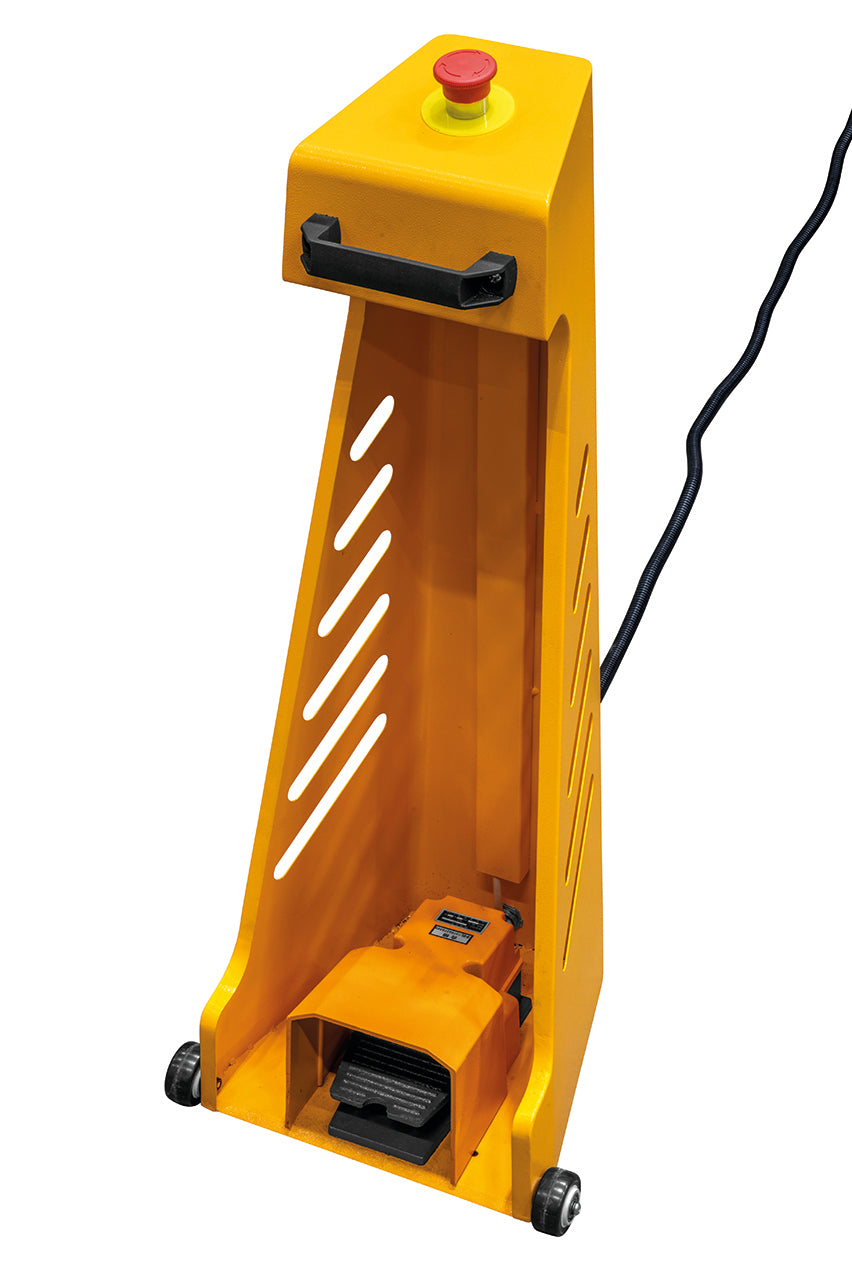

- Fußpedal mit Not-Aus
- Messer aus Werkzeugstahl
Häufig gestellte Fragen
Welche Blechdicke schneidet die HKS 2000 x 10?
Sie schneidet Blech bis 10 mm Dicke bei Stahl mit 400 N/mm² Zugfestigkeit. Bei festeren Werkstoffen verringert sich die tatsächliche Kapazität, bei weicherem Blech wie Aluminium und Kupfer kann sie steigen.
Der Referenzwert von 10 mm wird auf Weichstahl mit 400 N/mm² Festigkeit berechnet. Für Anwendungen auf legierten oder hochfesten Edelstählen sollte die tatsächliche Kapazität entsprechend der spezifischen Materialfestigkeit vor dem Kauf überprüft werden.
Läuft die Schere mit Einphasen- oder Drehstrom?
Mit einem 11-kW-Motor benötigt die HKS 2000 x 10 eine 400V-Drehstromversorgung. Eine Leistung dieser Größenordnung ist über einen Einphasenanschluss im Haushalt oder in einer kleinen Werkstatt nicht handhabbar.
Vor der Installation sollte die Verfügbarkeit einer eigenen Drehstromleitung mit ausreichender Belastbarkeit überprüft werden, auch unter Berücksichtigung des Anlaufstroms der Hydraulikpumpe beim Start. Unser technischer Service unterstützt bei der Prüfung der elektrischen Anforderungen unter +39 0825-1494022.
Wie wird der Schnittwinkel eingestellt?
Der Schnittwinkel ist von 0,5° bis 1° 45' direkt am Bedienpult einstellbar, ohne manuellen mechanischen Eingriff. Engere Winkel verringern die Verformung bei dünnem Blech.
Die schnelle Einstellung am Bedienpult ermöglicht die Anpassung des Winkels an Materialart und Dicke: ein kleinerer Winkel begrenzt das Verdrehen des Blechs bei dünnen Werkstoffen wie Messing und Aluminium, während ein größerer Winkel die Schnitteffizienz bei höheren Dicken erhöht.
Welche Sicherheitssysteme hat die Maschine?

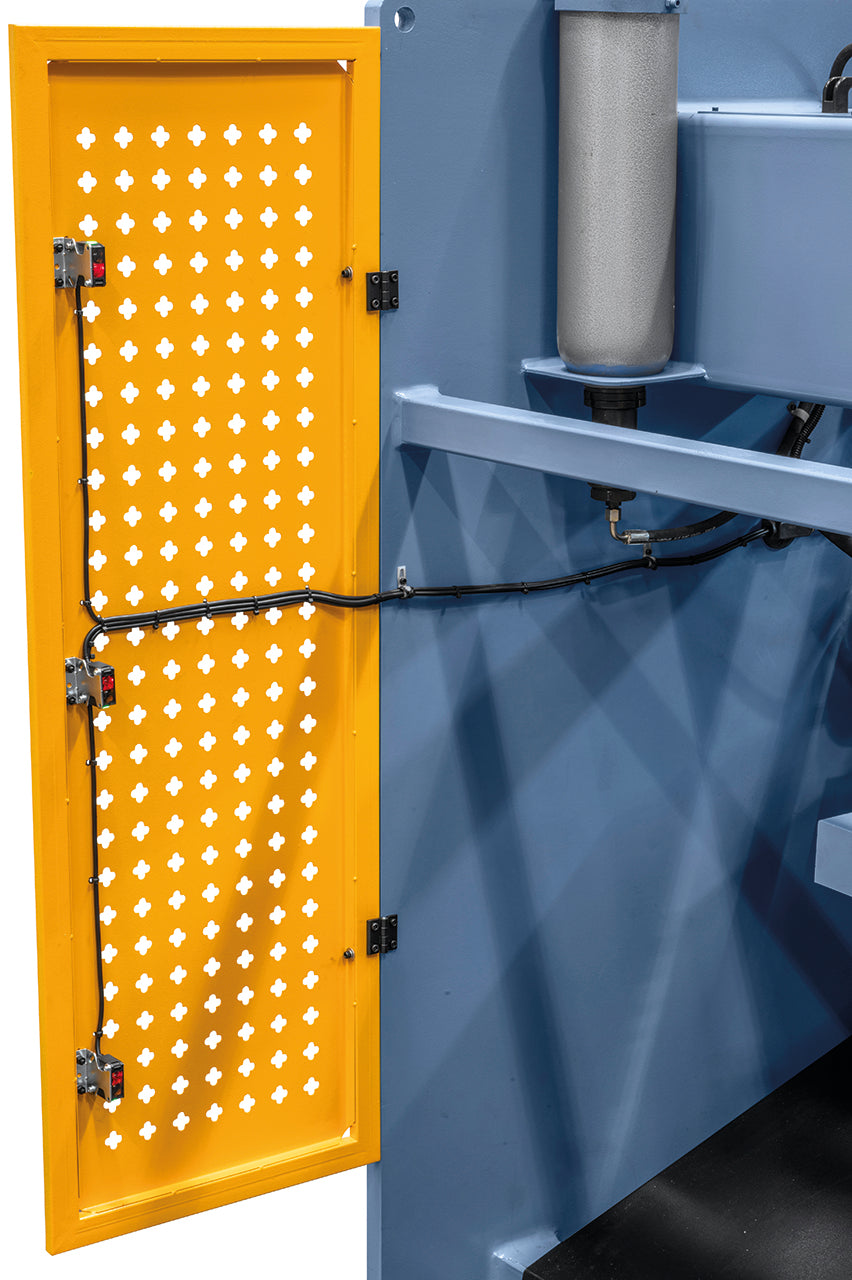

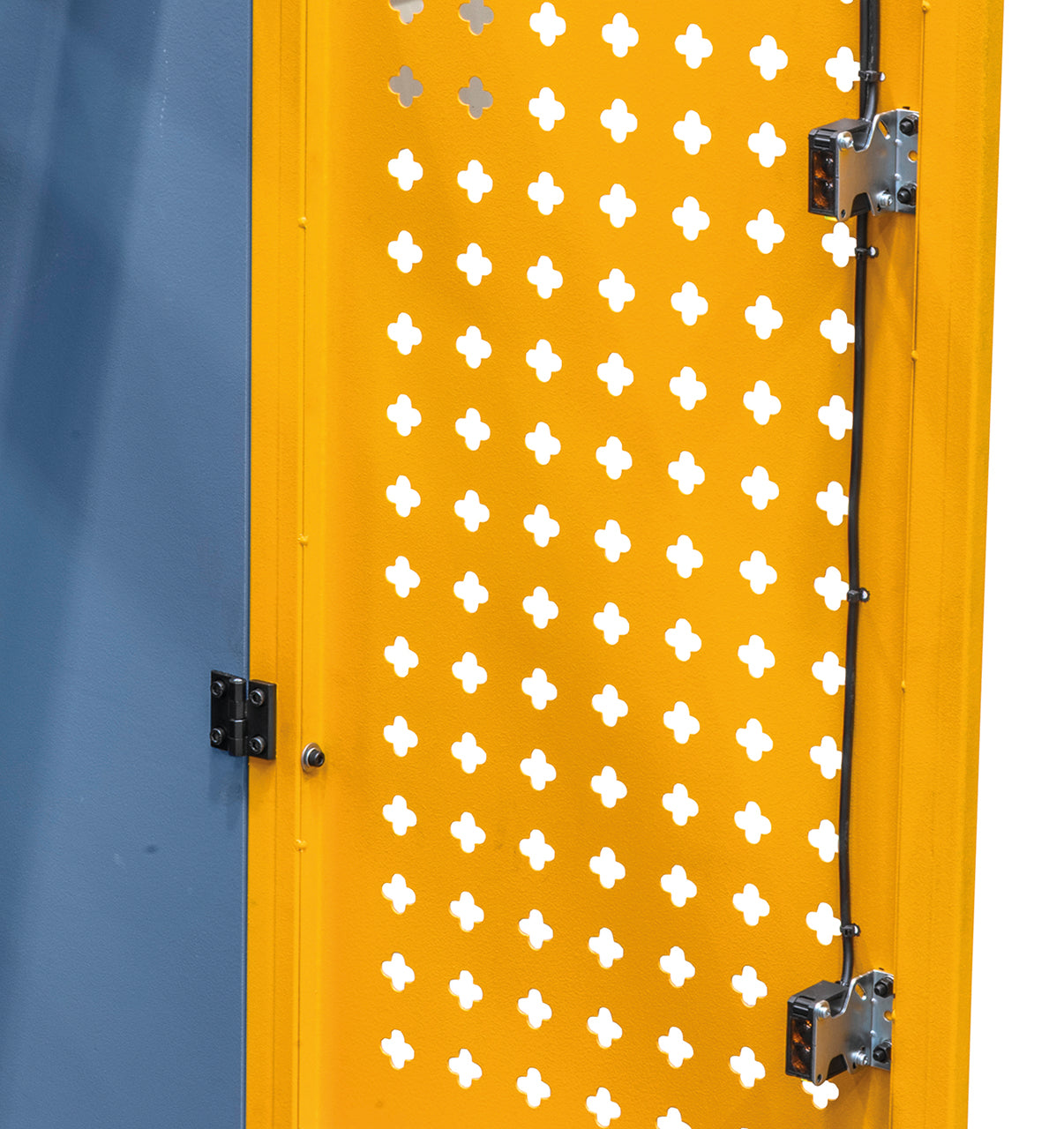

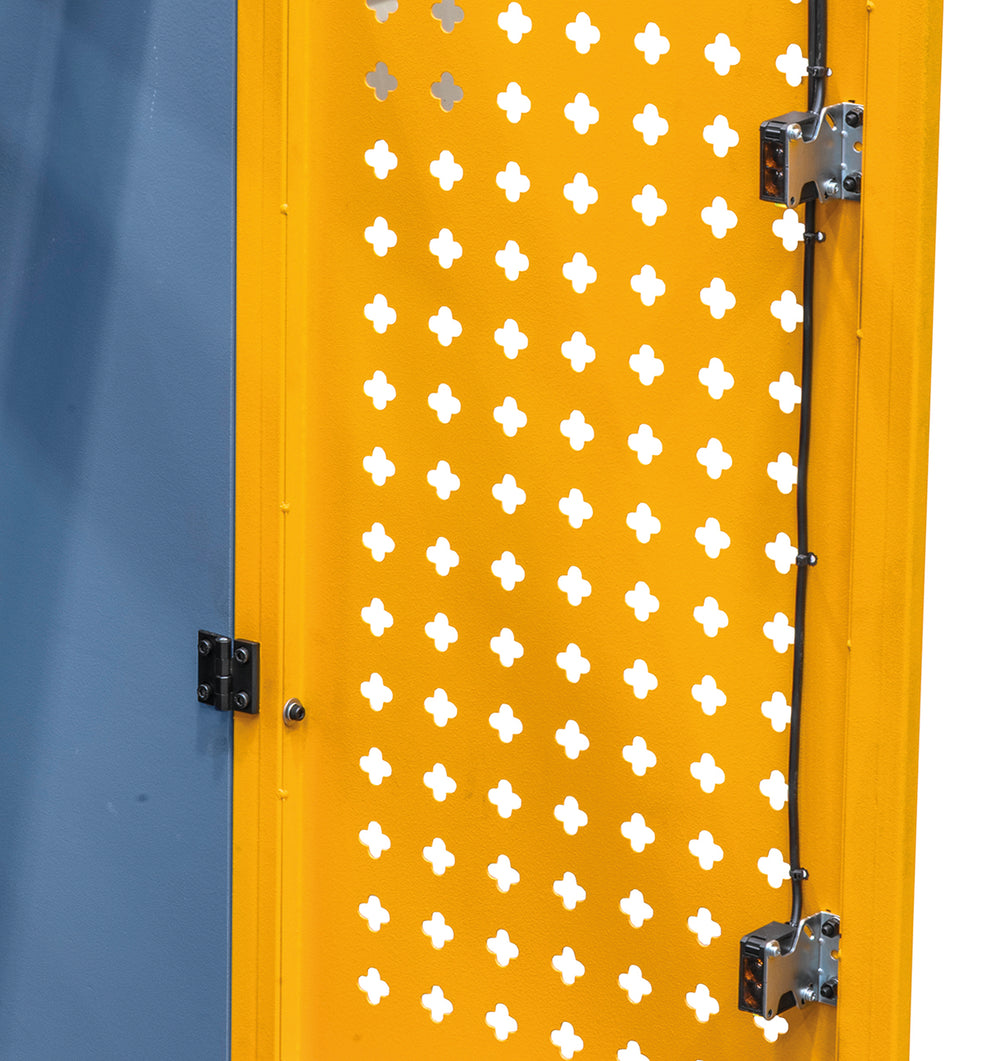

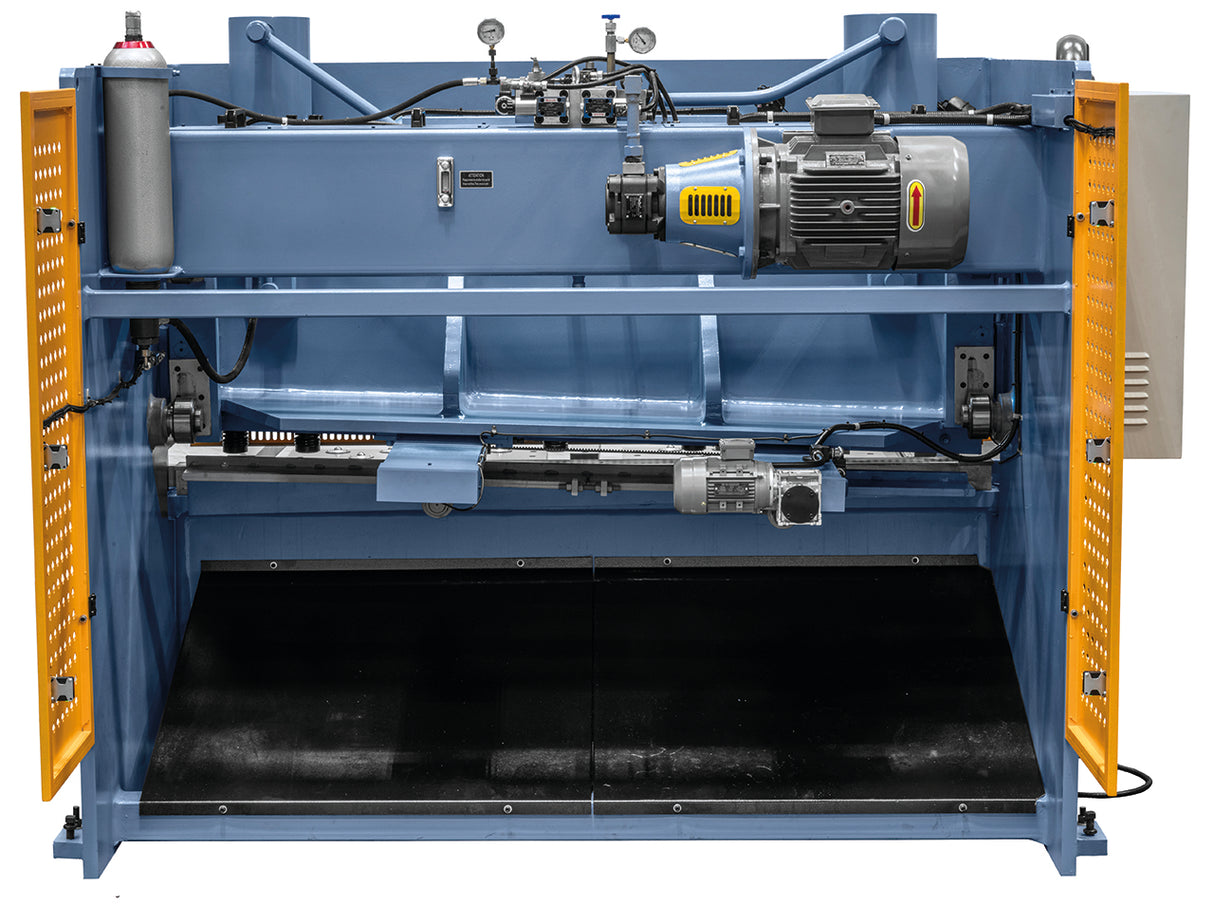

Die HKS 2000 x 10 verfügt über ein Schutzgitter und Fotozellen auf der Rückseite sowie über einen per Fußpedal gesteuerten Schnitt mit Not-Aus, der die Hände des Bedieners aus der Schnittzone fernhält.
Die hinteren Fotozellen unterbrechen den Zyklus bei Störung in der Gefahrenzone. Die Fußsteuerung ermöglicht es dem Bediener, das Blech mit beiden Händen zu positionieren und den Schnitt erst auszulösen, wenn das Blech korrekt an den Anschlägen positioniert ist.
Welchen Hinteranschlag hat die HKS 2000 x 10?

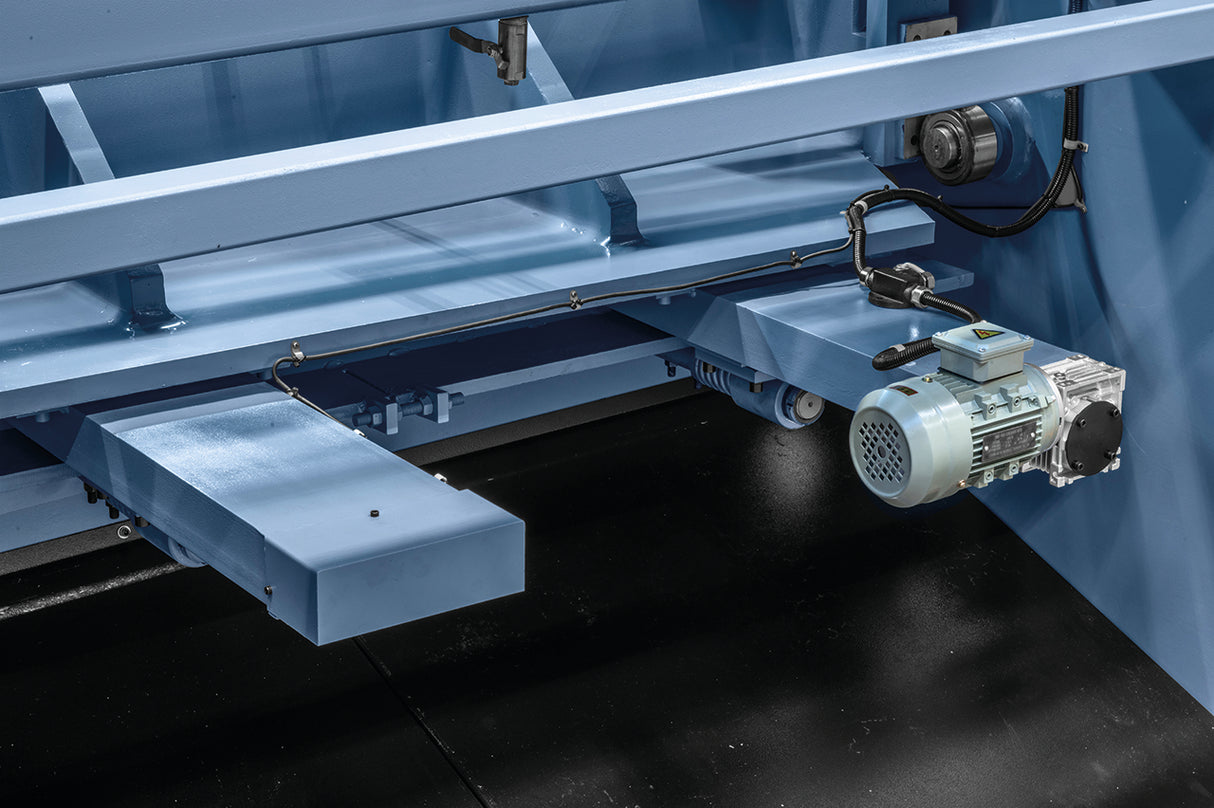

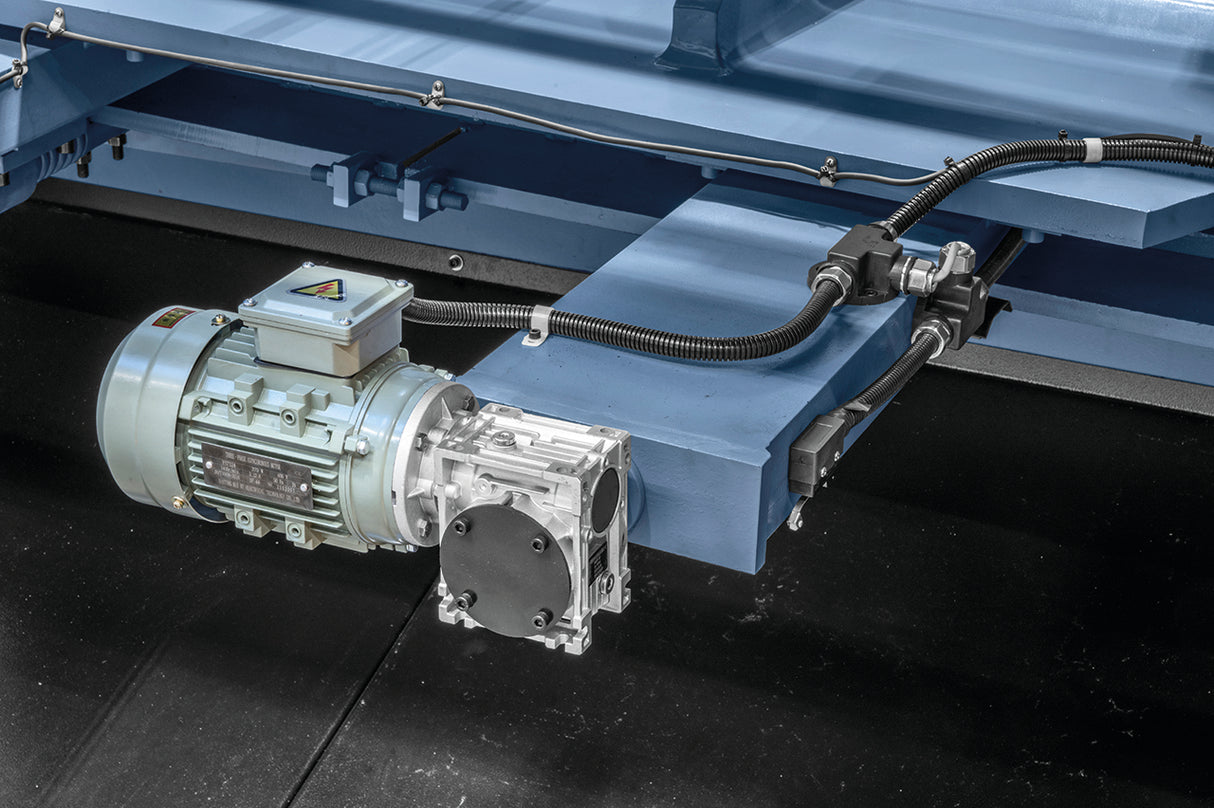

Sie hat einen motorisierten NC-Hinteranschlag mit 0–600 mm Verstellweg, gesteuert über die E21S-Steuerung. Er ermöglicht eine wiederholbare Blechpositionierung für Serienschnitte mit konstanten Maßen.

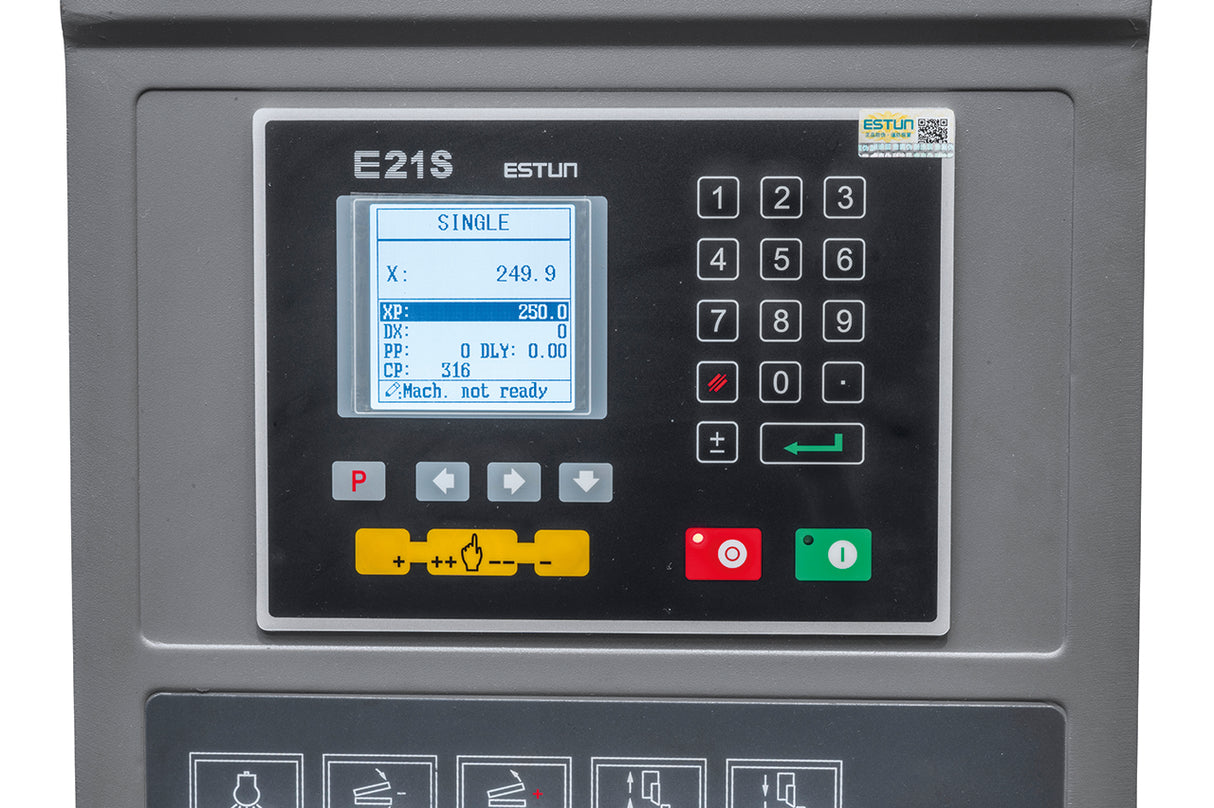

Die NC-Steuerung E21S speichert die Arbeitsmaße und verfährt den Anschlag automatisch, was die Rüstzeiten bei wiederkehrender Produktion verkürzt. Beim Schneiden kurzer Werkstücke ermöglicht die stufenlos einstellbare Schnittlänge weitere Zeitersparnis.
Wie schwer ist sie und wie viel Platz erfordert die Installation?
Die Maschine wiegt etwa 6.100 kg und nimmt 2.650 mm Länge, 2.800 mm Tiefe und 2.000 mm Höhe ein. Sie erfordert einen Industrieboden, der für die Last geeignet ist.
Transport und Positionierung erfordern Hebezeug, das dem Gewicht angemessen ist. Krollit übernimmt die Lieferung im Erdgeschoss mit Hebebühne inklusive für Maschinen über 200 kg; für die endgültige Positionierung im Betrieb sollte ein Hallenkran oder ein ausreichend tragfähiger Gabelstapler vorgesehen werden.
Sind die Messer im Lieferumfang enthalten?
Ja, die HKS 2000 x 10 wird serienmäßig mit Messern aus Werkzeugstahl geliefert, zusammen mit dem motorisierten NC-Hinteranschlag, der E21S-Steuerung, dem Fußpedal mit Not-Aus, Seiten- und Winkelanschlag sowie dem Fotozellenschutz.
Die Messer aus Werkzeugstahl unterliegen je nach geschnittenem Material und Anzahl der Zyklen einem Verschleiß. Original-Bernardo-Ersatzteile, einschließlich Ersatzmesser, sind ab Lager Krollit in Monteforte Irpino (AV), Italien, verfügbar.
