Combo Squadratrice Bernardo Procut 3200 + Impianto Aspirazione DC 500 E – Sistema Taglio+Aspirazione Professionale
La combo riunisce due macchine complementari per sezionamento pannelli professionali senza compromessi.

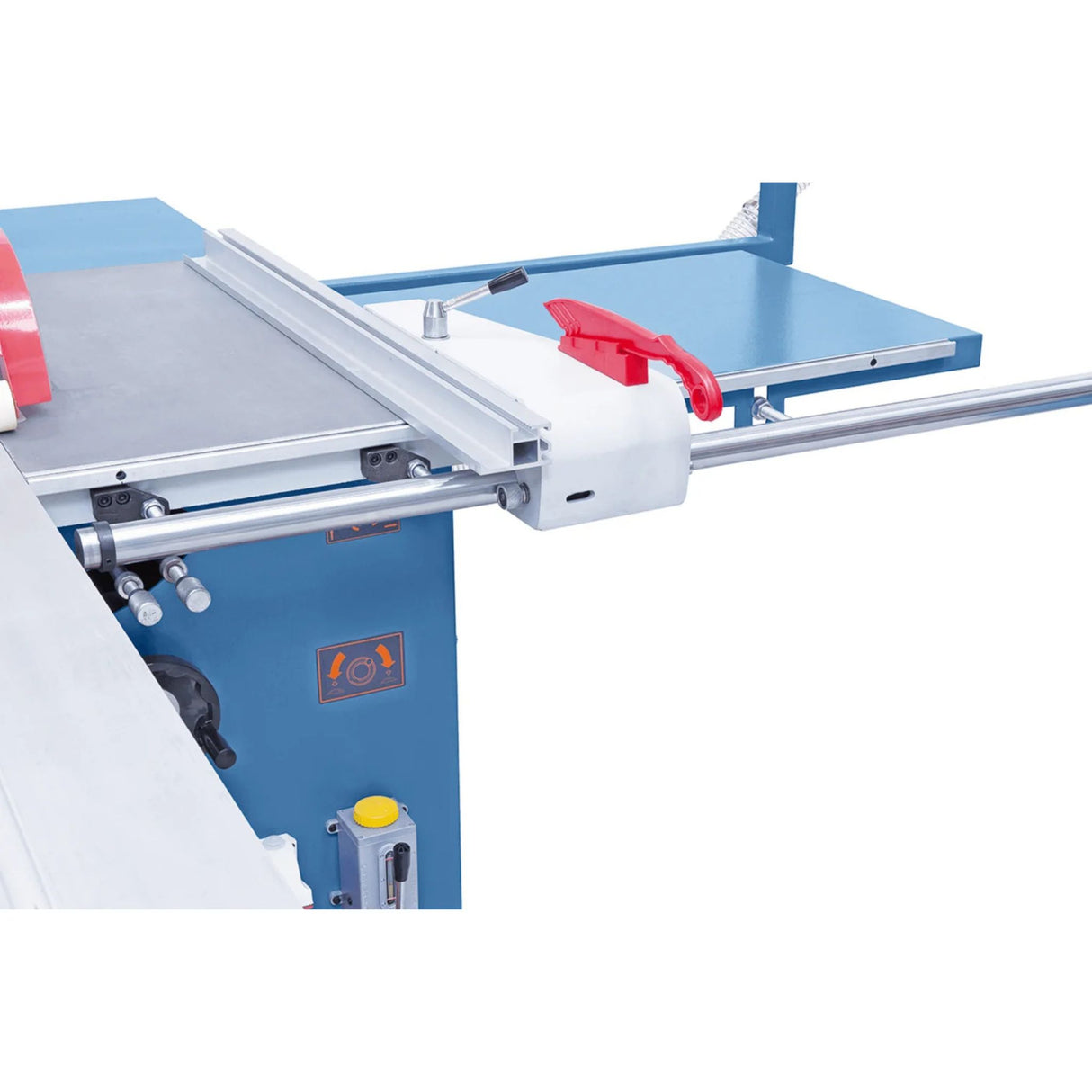

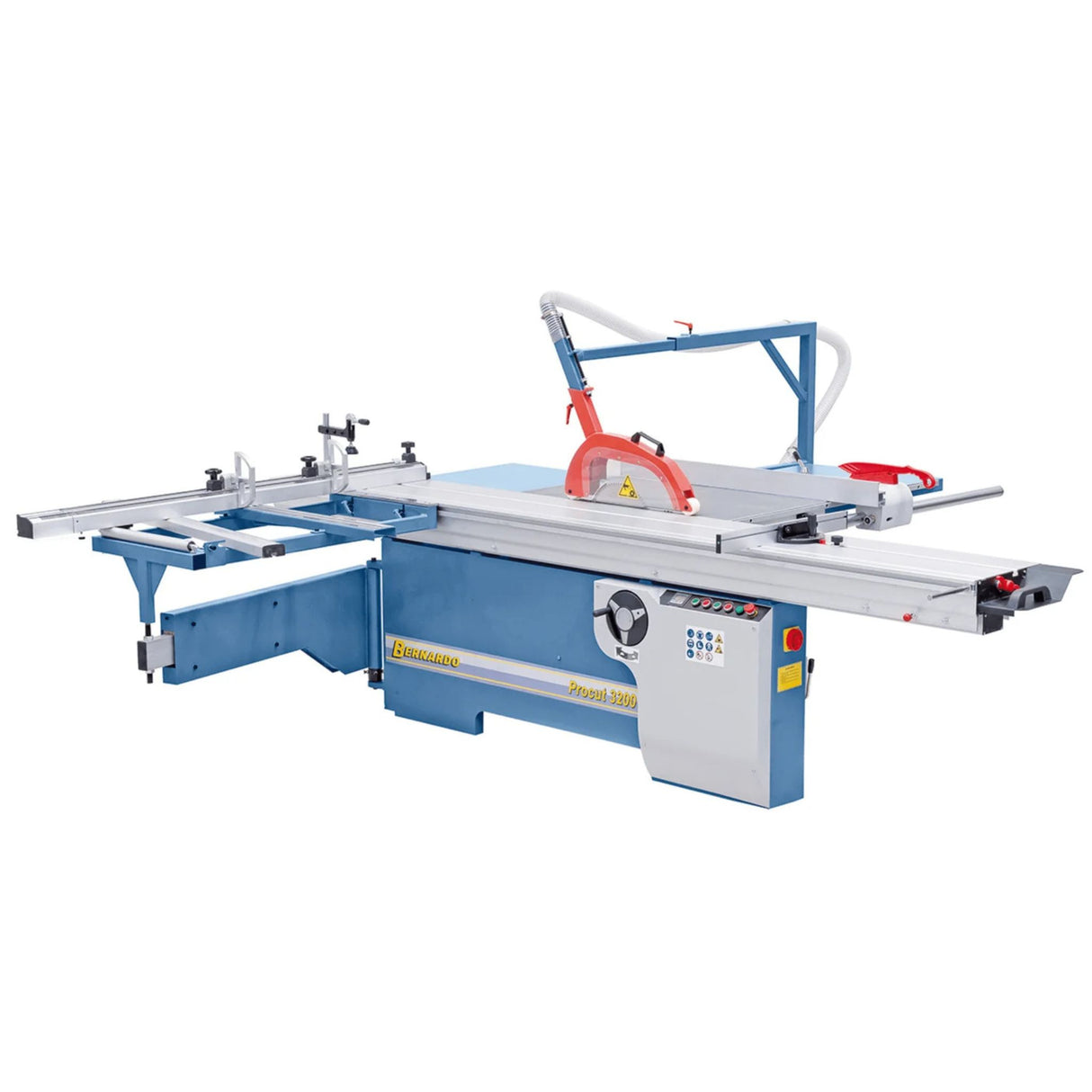

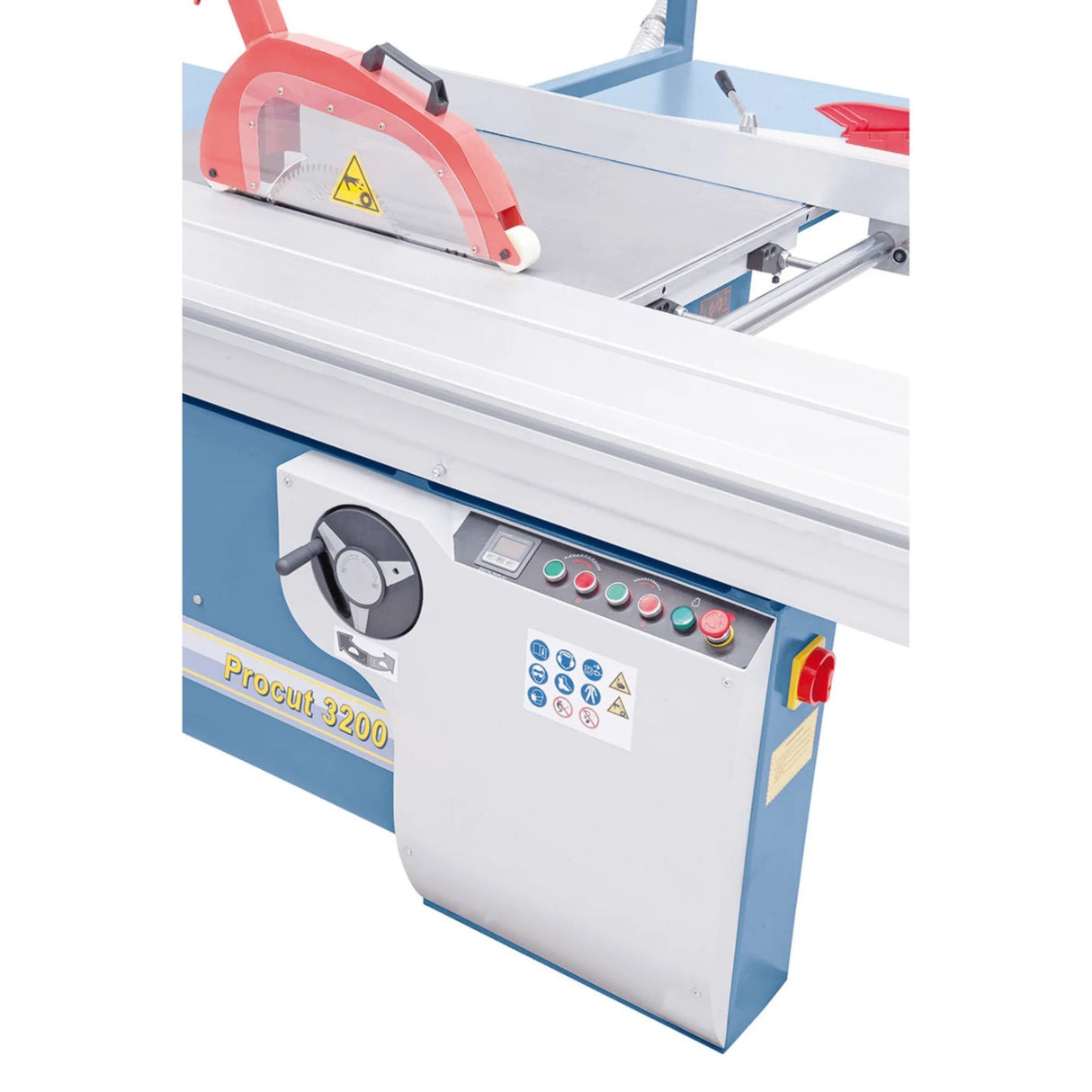

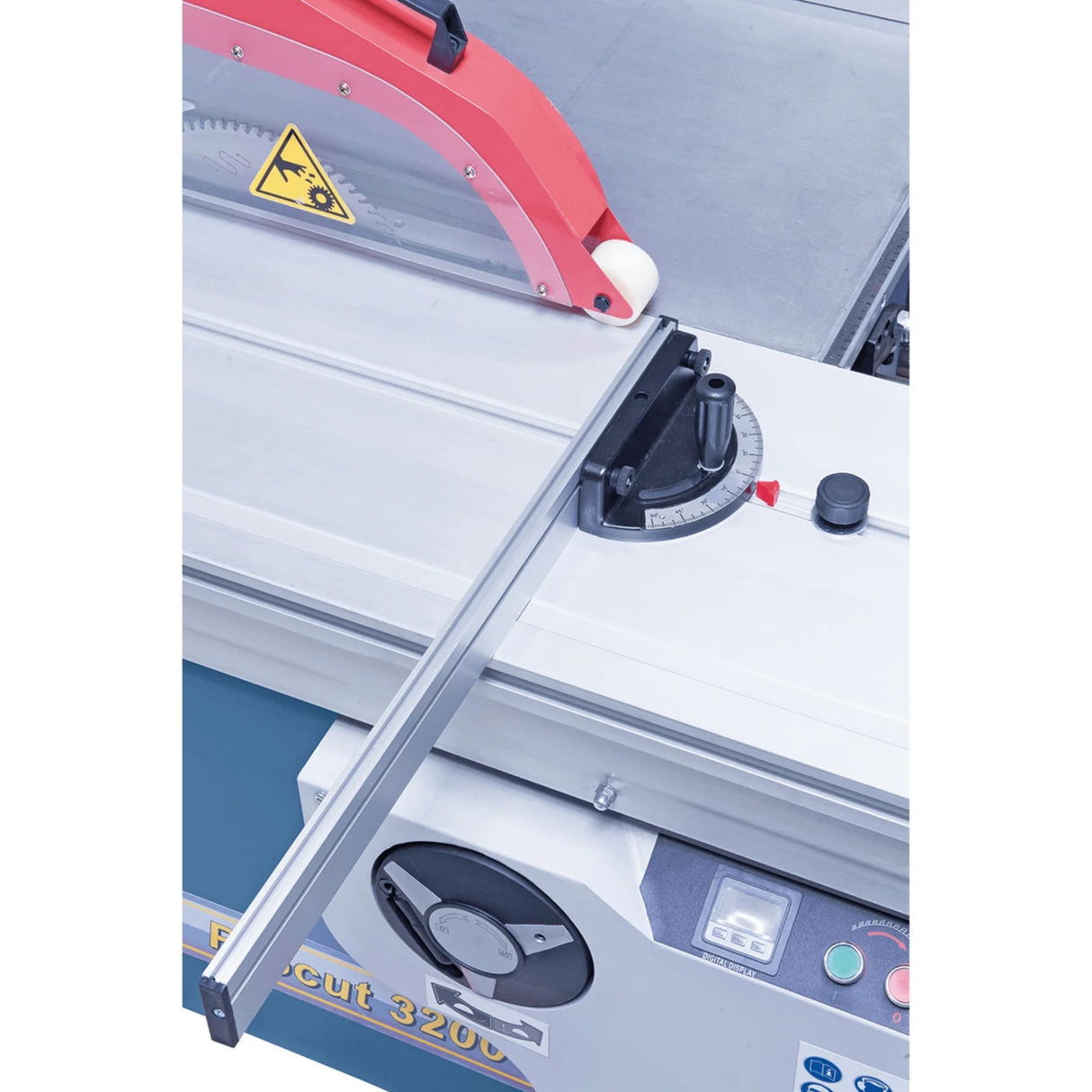

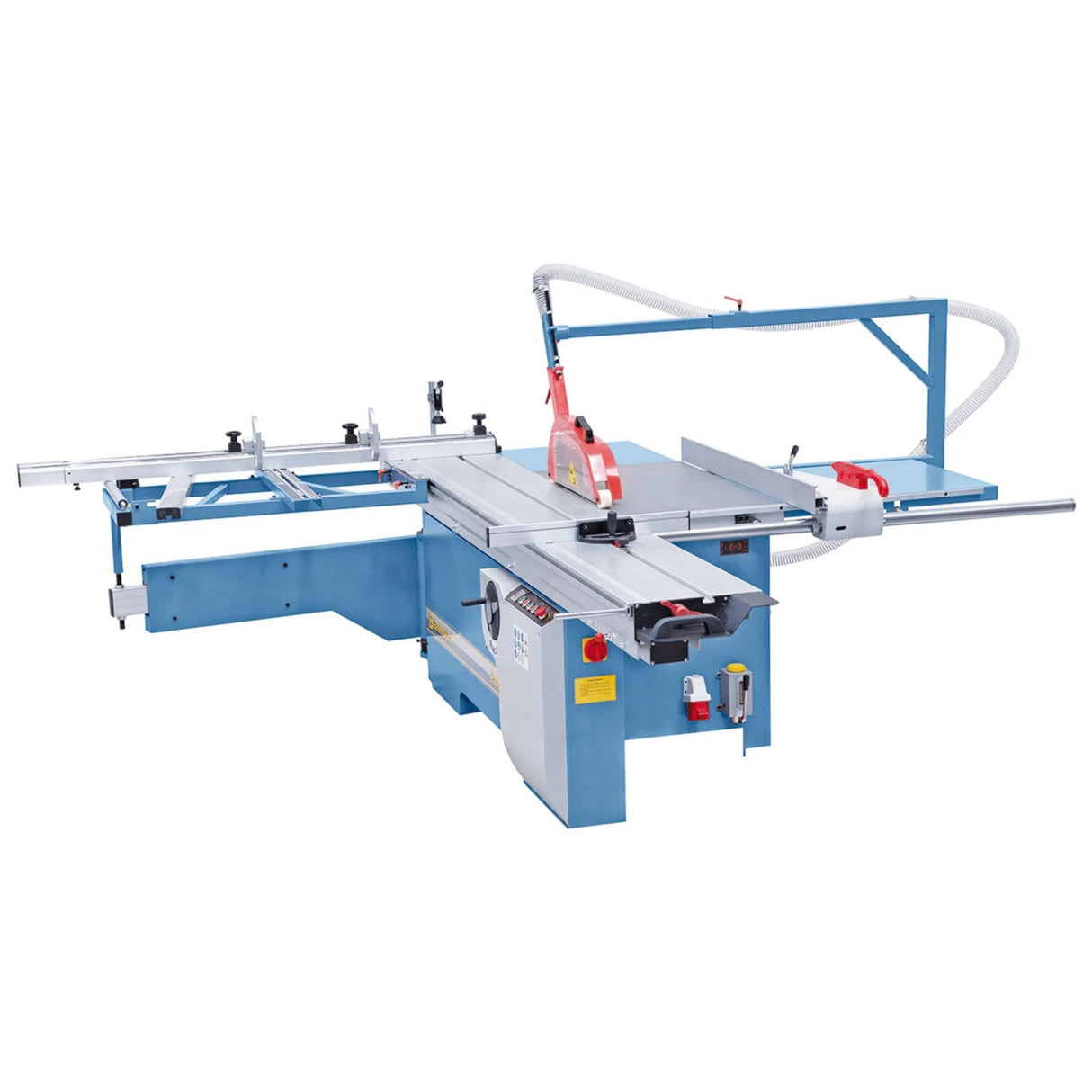

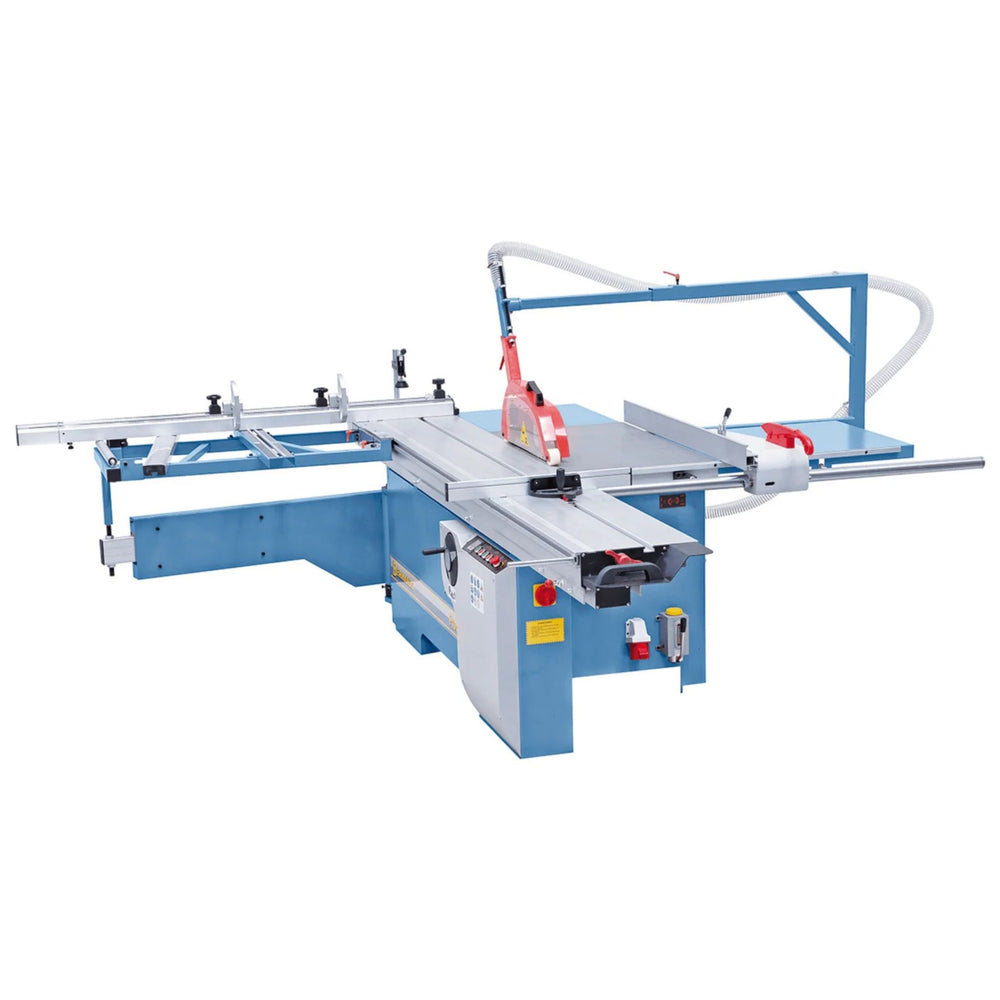

Bernardo Procut 3200 - 400V è squadratrice per legno con carro scorrevole 3200 × 375 mm (lunghezza taglio fino 3100 mm). Lama principale Ø 300 × 30 mm, velocità 4000 / 6000 rpm (selezione per essenza: truciolare morbido 6000 rpm, legno massello 4000 rpm). Lama incisore 120 × 20 mm @ 8000 rpm (riduce scheggiature bordo su tagli di finitura). Motore 4,0 kW S1 (continuo) / 5,5 kW S6 (intermittente 40%), alimentazione trifase 400V. Tavolo stabile 990 × 560 mm, altezza ergonomica 860 mm. Guida parallela fino 1250 mm larghezza. Uscita aspirazione Ø 100 mm collega direttamente a impianto esterno.

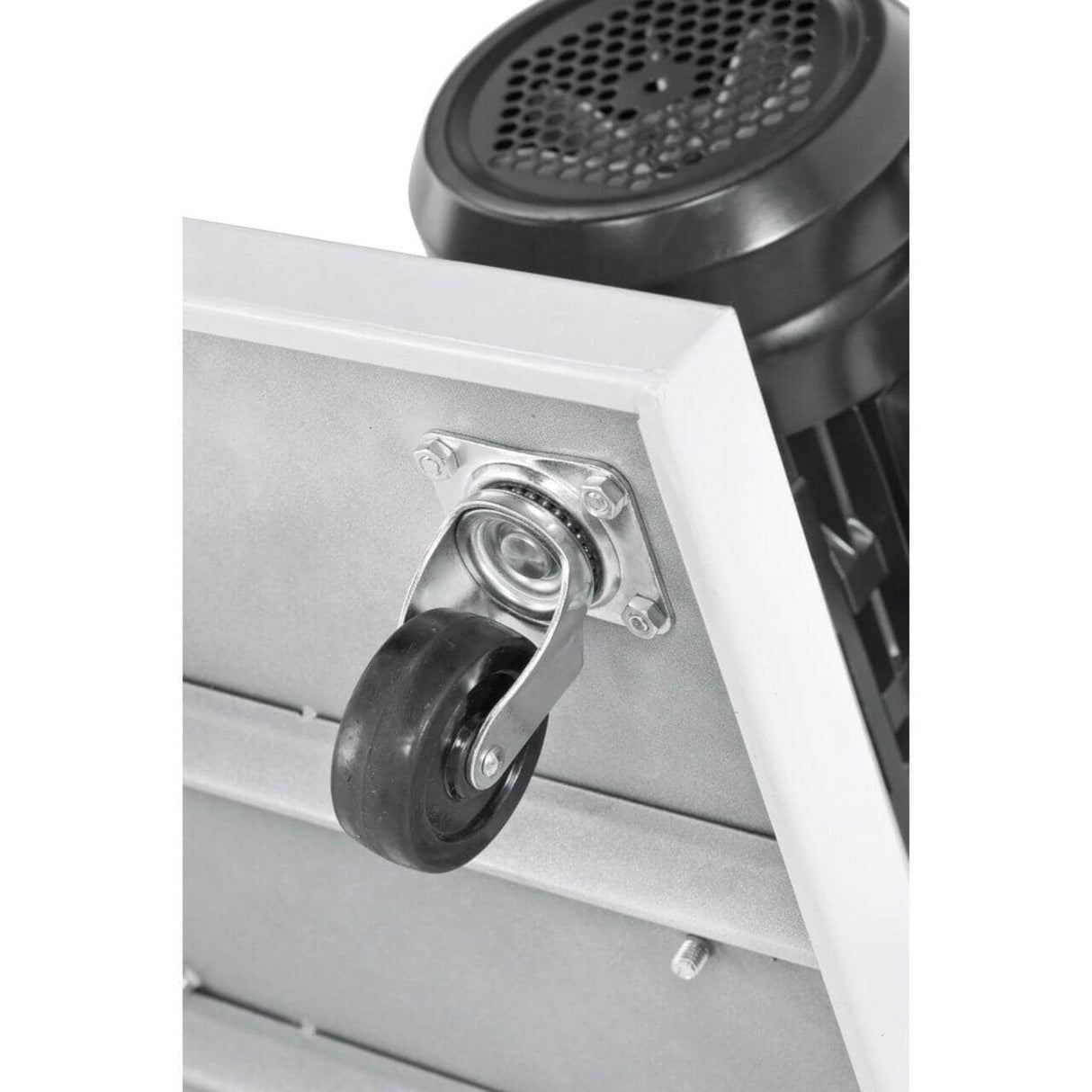

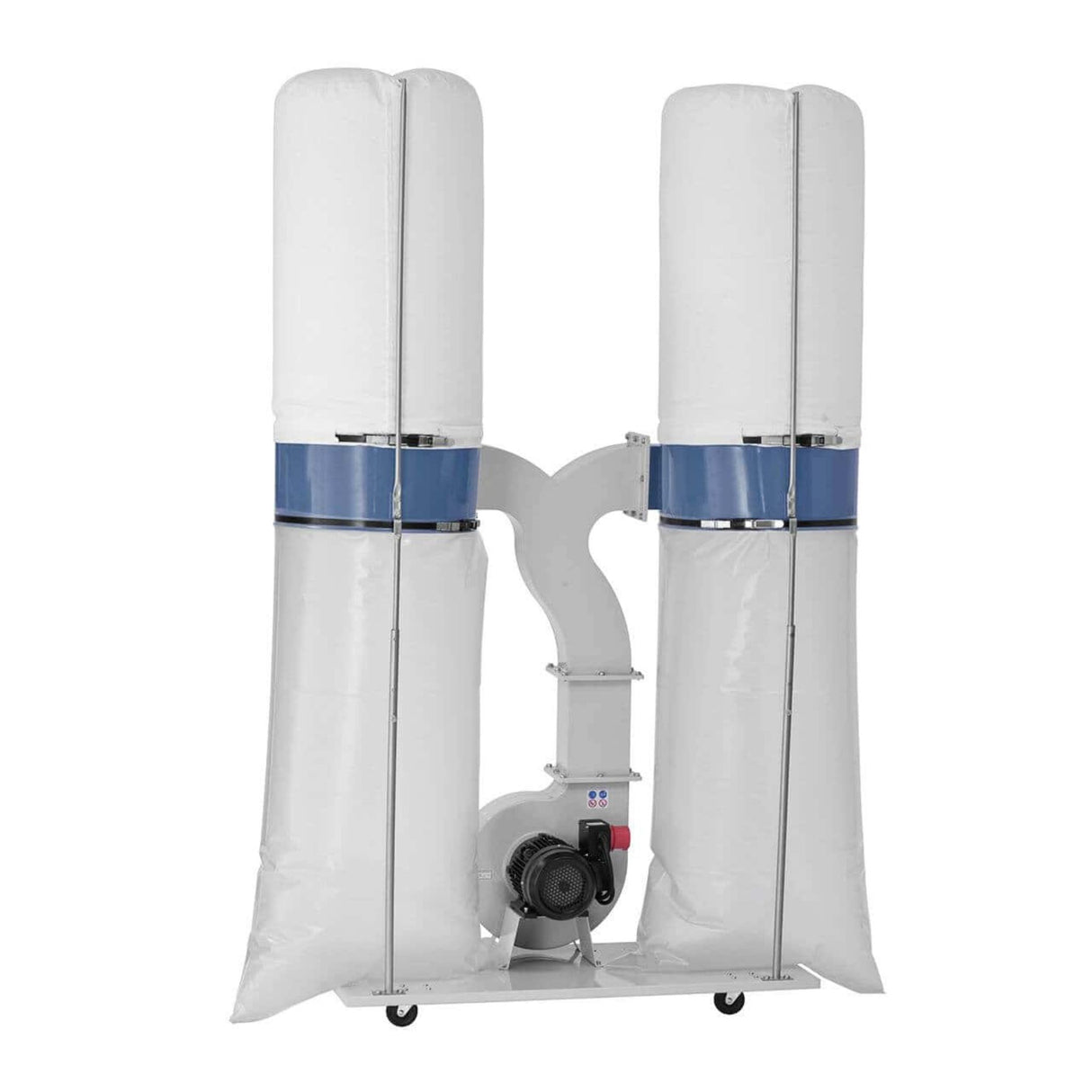

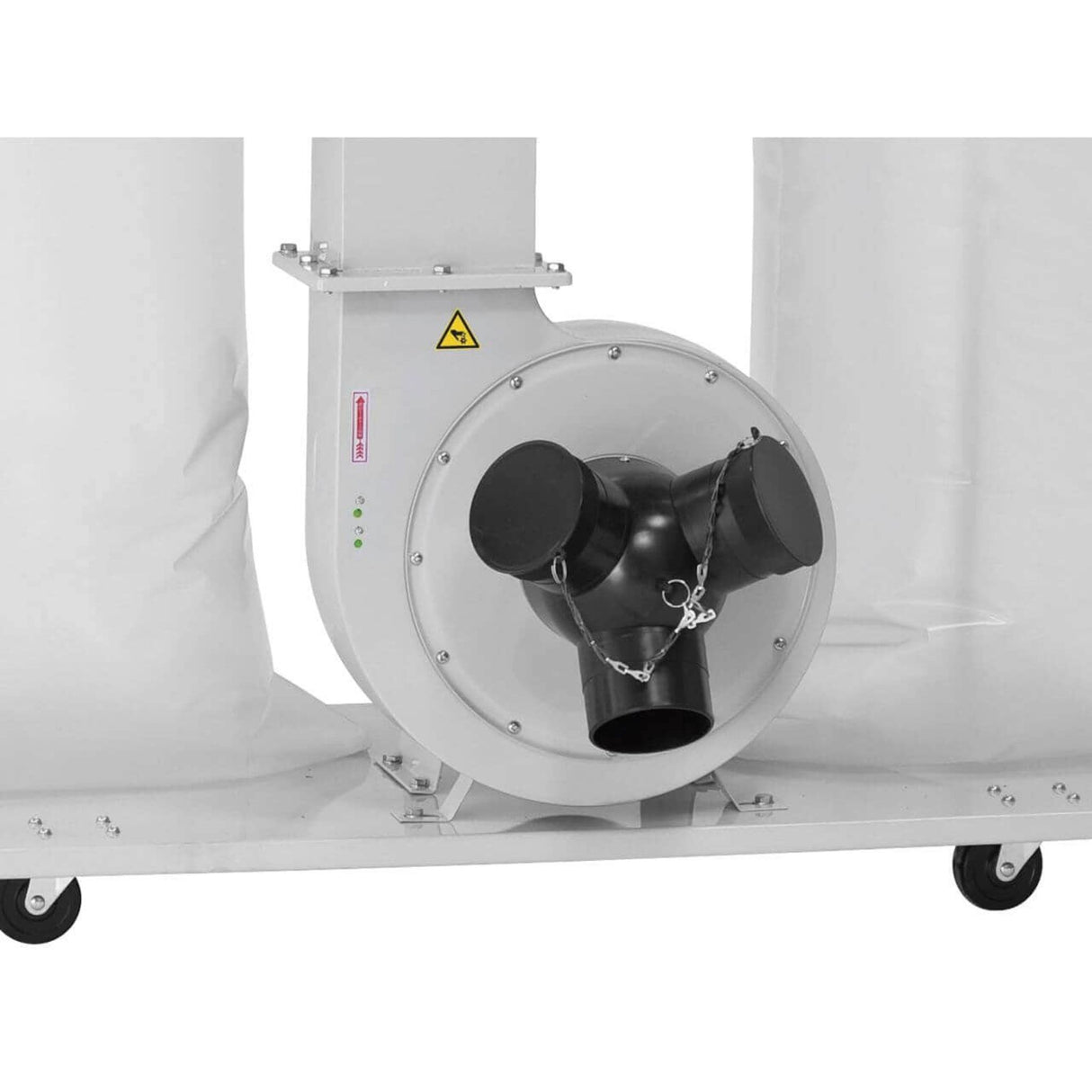

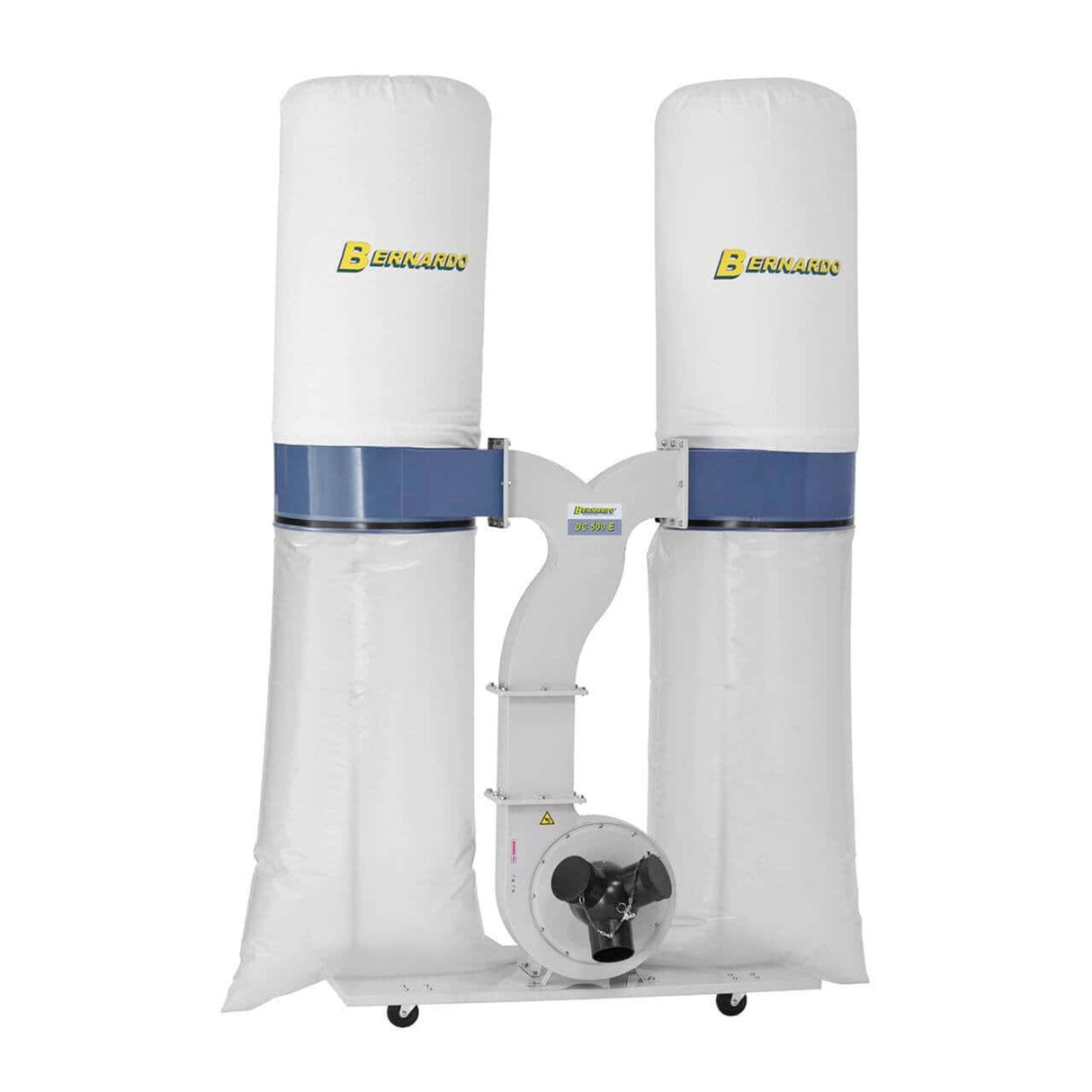

Bernardo DC 500 E è impianto aspirazione professionale ad alte prestazioni. Potenza 3900 m³/h, depressione massima 1800 Pa (capacità raccolta trucioli elevata). Doppia sacca trucioli 2 × 300 L = 600 L totale (ciclo continuativo senza svuotamento frequente). Superficie filtrante 2,9 m² (efficienza filtrazione). Attacchi versatili: 1 × Ø 150 mm (principale, collega a Procut 3200 via adattatore) + 3 × Ø 100 mm (ausiliarie per altre macchine: sega nastro, pialla, fresatrice). Motore 2,2 kW S1 / 3,0 kW S6, alimentazione 230V / 400V flessibile. Dispositivo traslazione integrato (peso 52 kg, mobilità laboratorio).
Insieme: squadratrice affidabile + aspirazione potente = laboratorio pulito, protezione operatori, ciclo continuativo senza interruzioni per svuotamento trucioli. Risultato: sezionamento pannelli preciso, ambiente salubre, efficienza produzione massima.
A chi è adatta la combo Bernardo Procut 3200 + DC 500 E
| Profilo |
Adatto? |
Motivo |
| Falegnameria professionale |
Ideale |
3100 mm taglio, carro 3200 mm, serie tagli precisi, DC 500 E mantiene aria pulita |
| Mobilificio produzione |
Ideale |
Sezionamento 50–100 pannelli/giorno, doppia sacca 600 L = ciclo continuo, assenza polvere |
| Laboratorio serramenti |
Ideale |
Velocità regolabile (4000/6000 rpm), incisore per legni duri, ambiente pulito per finitura |
Non indicato per: Hobbisti (investimento professionale, spazio laboratorio 3400 × 3200 mm); lavorazione metalli (macchina dedicata legno); laboratori senza trifase 400V; volumi ridotti (<10 pannelli/settimana).
Specifiche tecniche — Squadratrice Bernardo Procut 3200 - 400V
Capacità di taglio
| Parametro |
Valore |
| Lunghezza di taglio |
3100 mm |
| Altezza max taglio 90° |
80 mm |
| Altezza max taglio 45° |
65 mm |

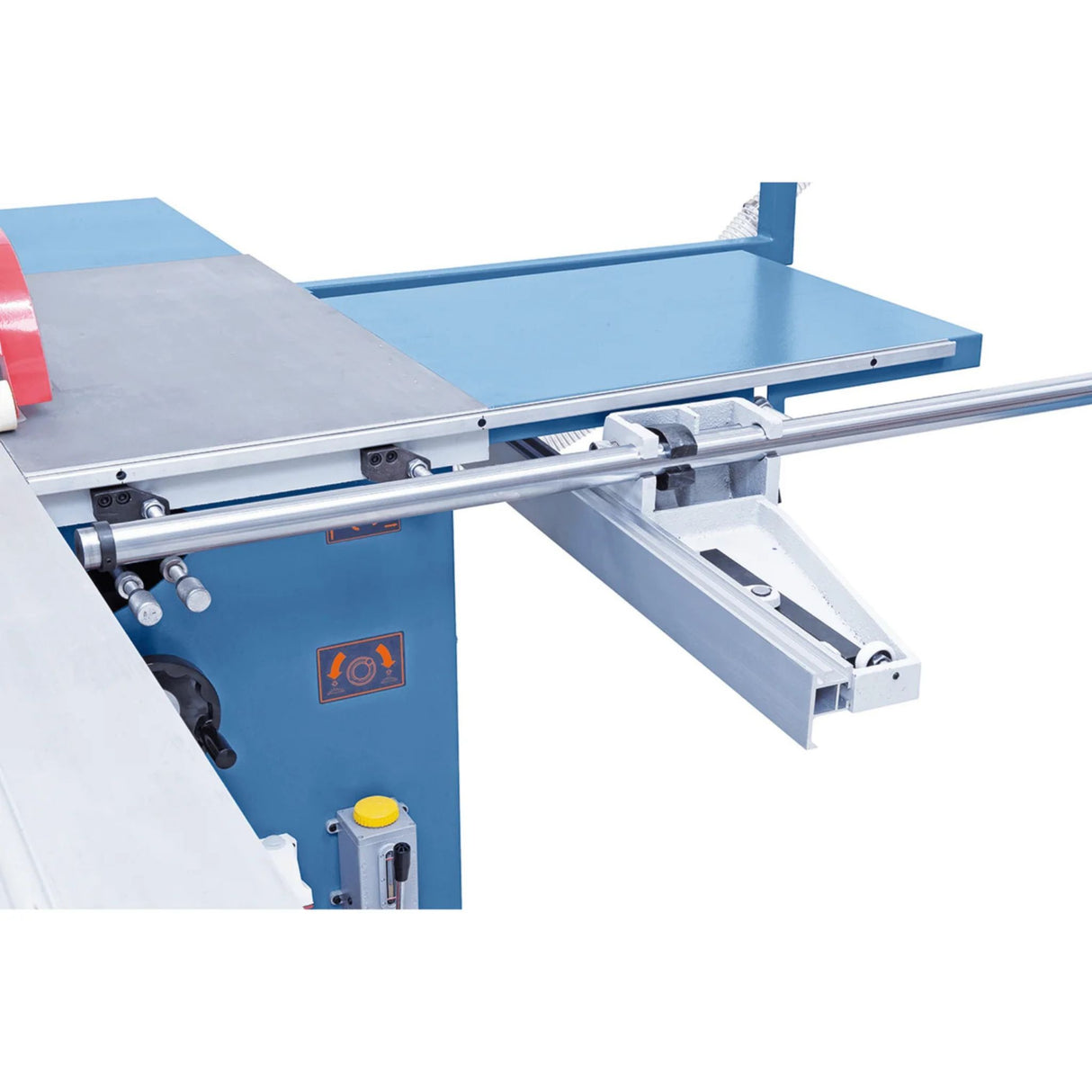

| Larghezza taglio guida parallela |
1250 mm |
| Carro scorrevole |
3200 × 375 mm |
Lame e velocità
| Parametro |
Valore |
| Diametro massimo lama principale |
300 × 30 mm |
| Velocità lama principale |
4000 / 6000 rpm |
| Lama incisore |
120 × 20 mm |
| Velocità lama incisore |
8000 rpm |
Motore e alimentazione
| Parametro |
Valore |
| Potenza motore S1 (100% continuo) |
4,0 kW (5,5 HP) |
| Potenza motore S6 (40% intermittente) |
5,5 kW (7,5 HP) |
| Motore incisore |
0,75 kW |
| Tensione |
400V trifase |
| Frequenza |
50 Hz |
Tavolo e dimensioni
| Parametro |
Valore |
| Dimensione tavolo principale |
990 × 560 mm |
| Altezza tavolo |
860 mm |
| Estensione tavolo |
575 × 555 mm |
| Allargamento tavolo |
635 × 765 mm |
| Dimensioni macchina (L × P × A) |
3370 × 3200 × 1620 mm |
| Peso |
550 kg |
Aspirazione
| Parametro |
Valore |
| Uscita aspirazione |
Ø 100 mm |
Specifiche tecniche — Impianto Aspirazione Bernardo DC 500 E
Potenza di aspirazione
| Parametro |
Valore |
| Portata d'aria |
3900 m³/h |
| Depressione massima |
1800 Pa |
| Superficie filtrante |
2,9 m² |
| Velocità rotazione minima |
2950 giri/min |
Capacità e raccolta
| Parametro |
Valore |
| Doppia sacca trucioli |
2 × 300 L (totale 600 L) |
| Sacche filtro |
Incluse |
| Dispositivo traslazione |
Integrato |
Motore e alimentazione
| Parametro |
Valore |
| Potenza ingresso S1 (100% continuo) |
2,2 kW (3,0 CV) |
| Potenza uscita S6 (40% intermittente) |
3,0 kW (4,2 CV) |
| Tensione |
230V / 400V (flessibile) |
| Frequenza |
50 Hz |
Attacchi e rumorosità
| Parametro |
Valore |
| Attacco aspirazione principale |
1 × Ø 150 mm |
| Attacchi ausiliari |
3 × Ø 100 mm |
| Pressione acustica |
89,4 dB |
Dimensioni e peso
| Parametro |
Valore |
| Dimensioni (L × P × H) |
1430 × 730 × 2150 mm |
| Peso |
52 kg |
| Paese di origine |
Austria |
Dotazione standard — Combo Completa
Bernardo Procut 3200 - 400V:
- Motore principale 4,0 kW S1 / 5,5 kW S6 (pre-montato)
- Motore incisore 0,75 kW (installato)
- Lama principale Ø 300 × 30 mm (preinstallata)
- Lama incisore 120 × 20 mm (inclusa)
- Tavolo stabile 990 × 560 mm (pre-montato)
- Carro scorrevole 3200 × 375 mm (pre-montato)
- Chiavi manutenzione
- Manuale utente italiano
- Certificato CE
Bernardo DC 500 E:

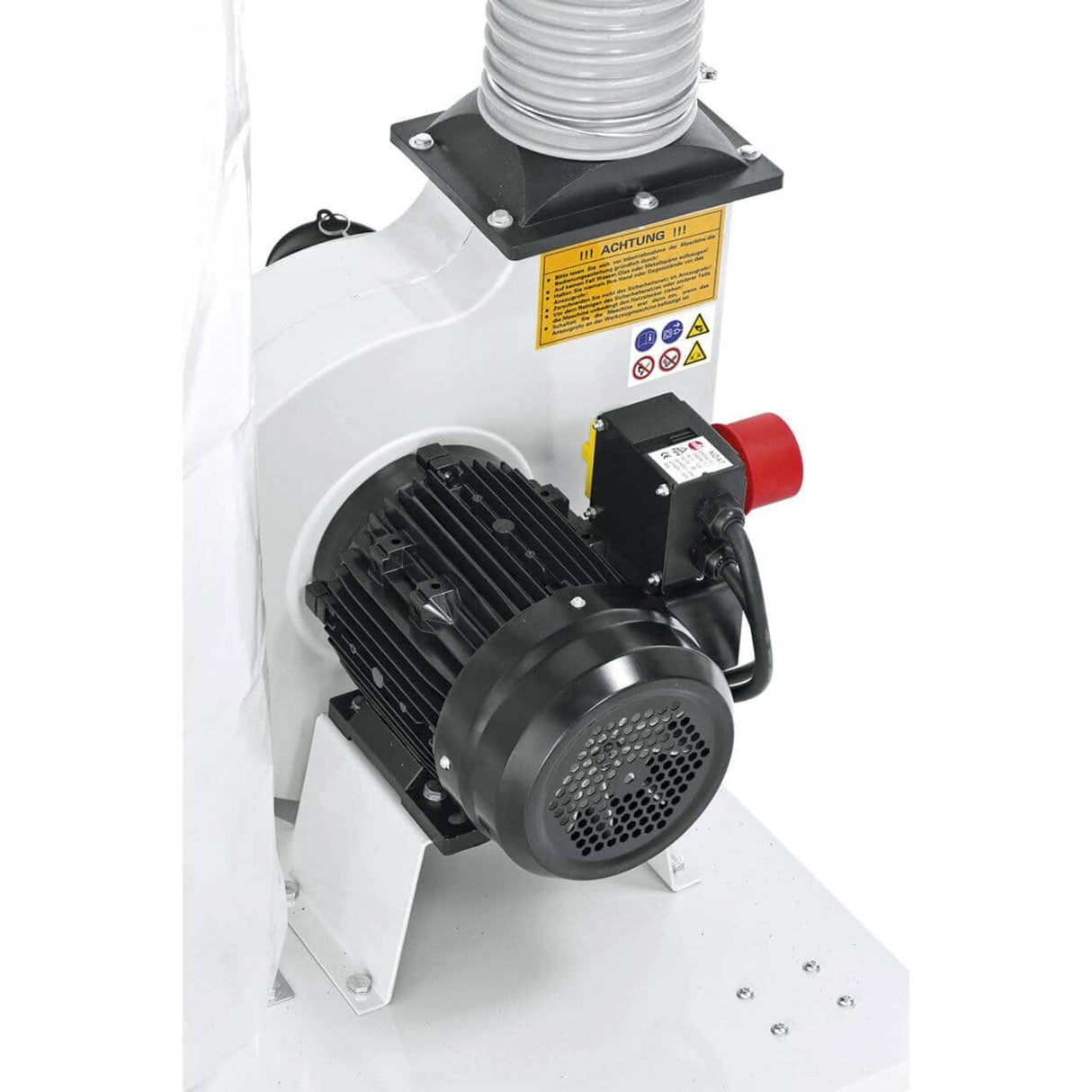

- Motore 2,2 kW S1 / 3,0 kW S6 (pre-montato)
- Doppia sacca trucioli 2 × 300 L (incluse)
- Sacche filtro 2,9 m² (incluse)
- Adattatore attacchi 1 × Ø 150 mm / 3 × Ø 100 mm
- Dispositivo traslazione (integrato)
- Tubo flessibile collegamento
- Manuale utente italiano
- Certificato CE
Domande frequenti
1. Il carro scorrevole 3200 mm della Procut 3200 è stabile per tagli lunghi fino 3100 mm?
Sì. Carro scorrevole 3200 × 375 mm è costruzione ghisa robusta, guida lineare precisa. Supporta pannelli fino 2500 mm lunghezza (taglio max 3100 mm). Stabilità garantita: zero vibrazioni su truciolare morbido a 6000 rpm. Su legno massello duro: velocità 4000 rpm mantiene stabilità (zero bruciature).
2. La lama incisore 120 × 20 mm @ 8000 rpm evita davvero scheggiature su legni duri?
Sì. Incisore a velocità elevata (8000 rpm) taglia fibre superficiali prima che lama principale (4000/6000 rpm) asporti legno sottostante. Riduce scheggiature 80–90% su quercia, rovere, mogano. Essenziale per ante visibili (verniciatura trasparente su legni pregiati).
3. Che differenza c'è tra velocità 4000 e 6000 rpm della lama principale?
4000 rpm: tagli fini su legni duri (noce, rovere, mogano). Riduce scheggiature, zero bruciature, finitura precisa. Leggermente più lento. 6000 rpm: tagli veloci su legni teneri/medi e truciolari (pino, abete, truciolare MDF). Resa massima, velocità taglio elevata. Leggermente più scheggioso su legni duri. Scelta dipende essenza legno e qualità richiesta.
4. La DC 500 E con 3900 m³/h basta per Procut 3200?
Sì. Uscita aspirazione Procut 3200 è Ø 100 mm. DC 500 E ha attacco principale Ø 150 mm + 3 attacchi Ø 100 mm. Collegamento diretto Procut via tubo Ø 100 mm: DC 500 E aspira 3900 m³/h (sufficiente per sezionamento continuativo). Inoltre: attacchi ausiliari Ø 100 mm × 3 permettono collegare altre macchine (sega nastro, pialla, fresatrice) contemporaneamente. Capacità aspirazione distribuita a sistema intero laboratorio.
5. Che capacità hanno le sacche trucioli e quanto spesso svuotarle?
Doppia sacca: 2 × 300 L = 600 L totale. Ciclo continuativo Procut 3200 con 4–5 ore produzione = 1 full bag (40–50 kg trucioli legno). Svuotamento: fine turno (1–2 volte/giorno). Sacche filtro 2,9 m² rimangono pulite: colmatazione lenta (efficienza filtrazione prolungata).
6. DC 500 E accetta 230V monofase o richiede 400V trifase?
Flessibile. DC 500 E disponibile: versione 400V trifase standard (resa 3,0 kW S6), versione 230V monofase (resa ridotta 2,2 kW S1). Verificare versione ordinata. Se laboratorio ha solo monofase 230V: richiedere versione speciale Krollit (perdita potenza 20–25%).
7. Quale manutenzione richiede Procut 3200?
Lama principale: cambio ogni 500–1000 ore (usura denti). Lama incisore: cambio ogni 200–300 ore (velocità elevata 8000 rpm, usura rapida). Olio mandrino: cambio ogni 300 ore. Filtri DC 500 E: pulizia settimanale (colpetto manuale sacche), sostituzione ogni 12 mesi (uso continuativo). Carro scorrevole: pulizia, olio manutenzione ogni 100 ore.
