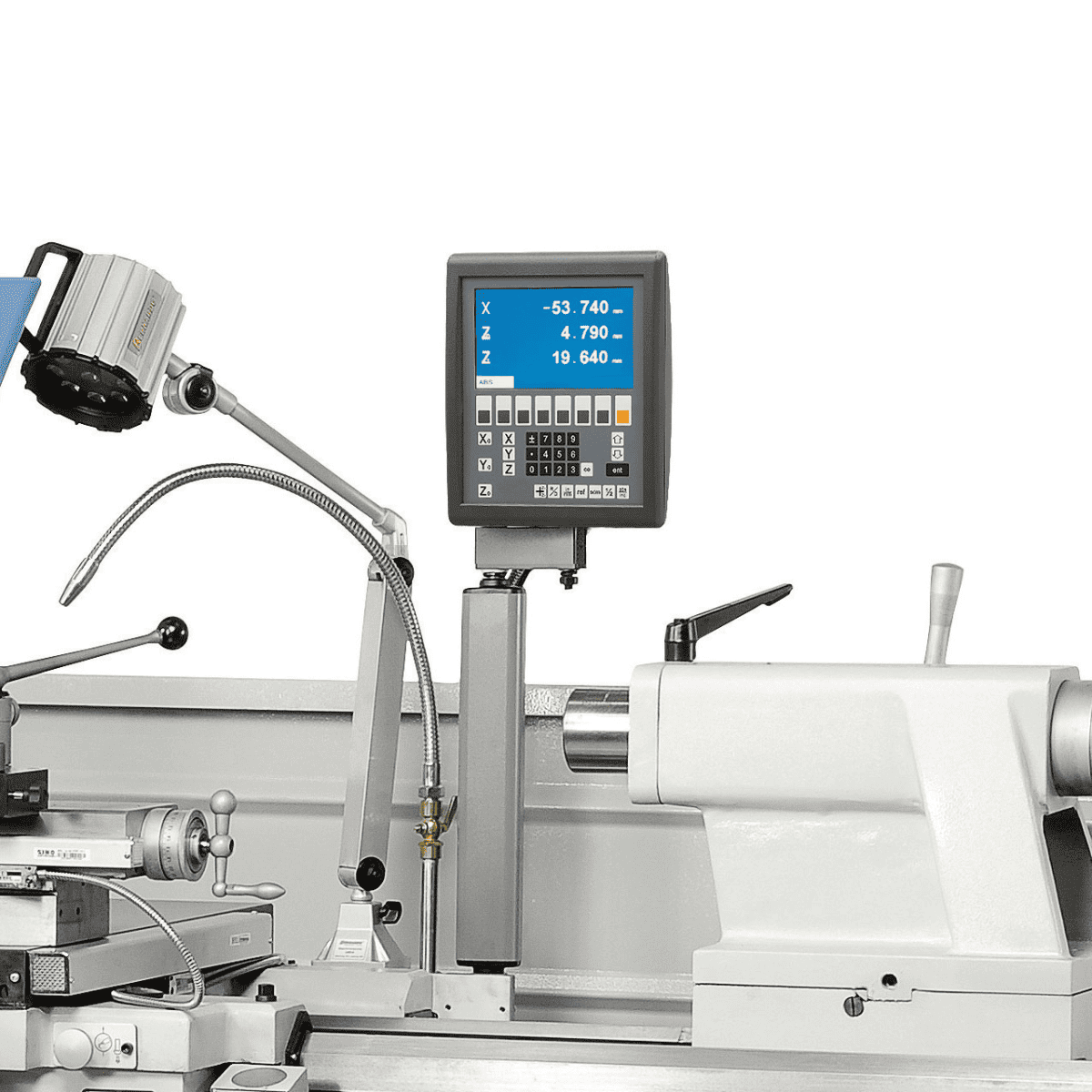

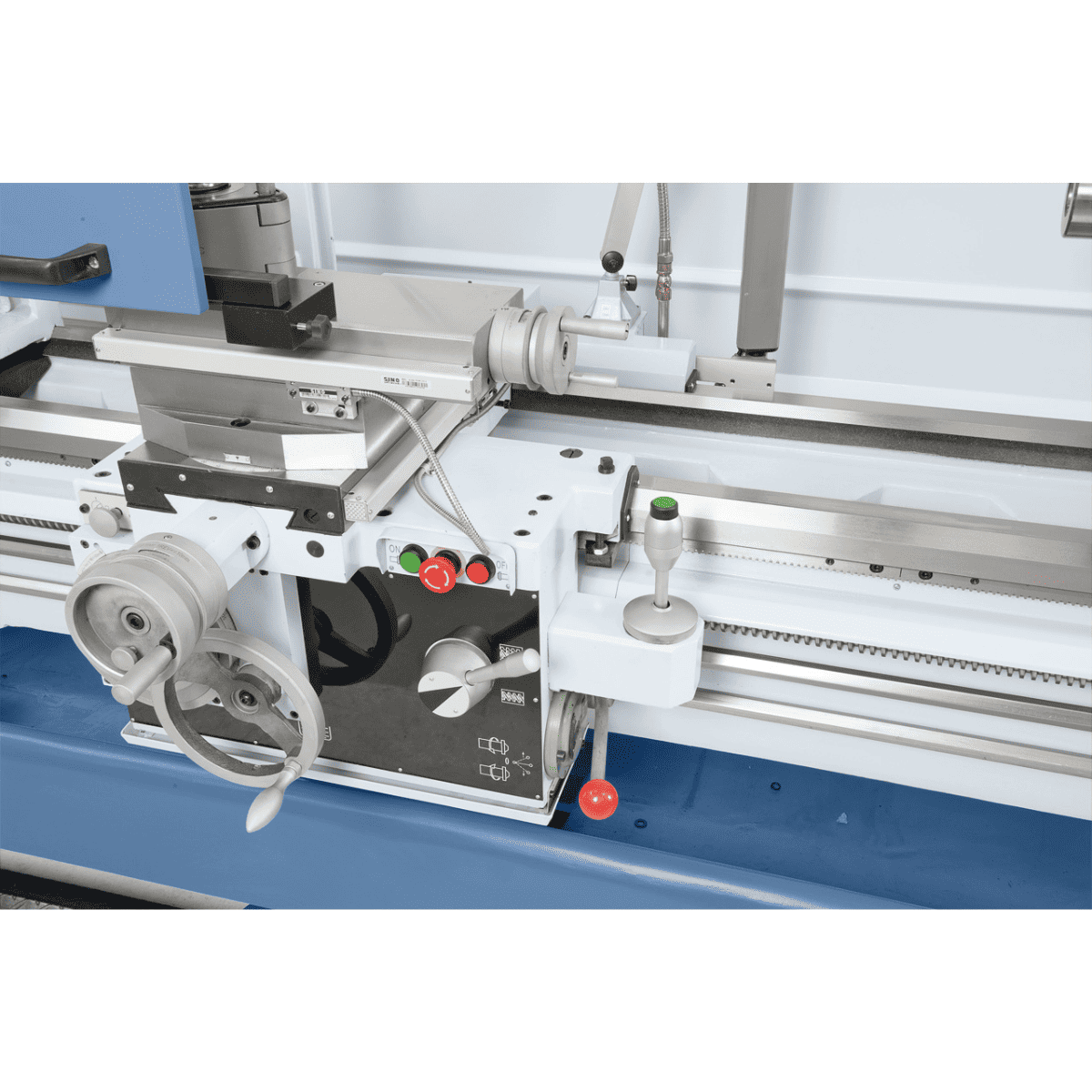

Bernardo TITAN 660 x 1500 Metalldrehmaschine mit 3-Achsen-Digitalanzeige

Die Bernardo TITAN 660 x 1500 mit 3-Achsen-Digitalanzeige ist eine Metalldrehmaschine für den professionellen Einsatz mit einem Spitzenabstand von 1500 mm, einem 7,5 kW (10 PS) starken Motor mit Magnetbremse und einem Gewicht von 2700 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.

• Spitzenabstand: 1500 mm
• Spitzenhöhe: 330 mm
• Drehdurchmesser über Bett: 660 mm
• Drehdurchmesser über Spalt: 900 mm
• Drehdurchmesser über Schlitten: 460 mm
• Bettbreite: 400 mm

Wer nutzt die TITAN 660 x 1500 mit 3-Achs-Digitalanzeige und wofür?

Maschinenbaubetriebe und Dreher nutzen die TITAN 660 x 1500 mit 3-Achs-Digitalanzeige zum Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen. Die Maschine eignet sich für die Fertigung von Ersatzteilen, Wellen, Buchsen und Kleinserien.

Ihre Position im Bernardo-Sortiment

Die Bernardo TITAN 660 x 1500 mit 3-Achs-Digitalanzeige gehört zum Bernardo-Metalldrehmaschinen-Sortiment, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsklassen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.

Krollit Logistik und Support

Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist die TITAN 660 x 1500 mit 3-Achsen-Digitalanzeige geeignet?

Die Titan 660 x 1500 mit 3-Achsen-Digitalanzeige wird für folgende Anwendergruppen empfohlen:

• Mechanische Werkstätten und Dreher: Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen.
• Industrielle Instandhaltungs- und Reparaturzentren: Bearbeitung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
• Hobbyisten und Modellbauer: Professionelle Maschine; für gelegentlichen Heimgebrauch eignen sich kleinere Tischmodelle.

Spindel, Werkzeuge und Drehzahlen

Abstand zwischen den Bohrern	1500 mm
Spindelbohrung	105 mm
Spindelaufnahme	DIN 55029, D1-8
Spindeldrehzahl	(16) 25 – 1600 U/min

Tabelle, Abmessungen und Geometrie

Bohrer Höhe	330 mm
Bettbreite	400 mm
Maschinenabmessungen (B x T x H)	3130 x 1200 x 1520 mm
Gewicht	2700 kg

Weitere Spezifikationen

Ø Drehdurchmesser auf der Werkbank	660 mm
Ø Drehdurchmesser in der Aussparung	900 mm
Ø drehbar am Schlitten	460 mm
Längsvorschub	(25) 0,044 – 1,48 mm/U
Quervorschub	(25) 0,022 – 0,740 mm/U
Metrische Gewinde	(54) 0,45 – 120 mm
Zollgewinde	(54) 7/16 – 80 TPI
Konische Pinole	MT5
Quilthub	235 mm
Motorleistung	7,5 kW (10 PS) mit Magnetbremse

Häufig gestellte Fragen

Welche Materialien kann die TITAN 660 x 1500 mit 3-Achs-Digitalanzeige bearbeiten?

Baustähle, legierte Stähle, Gusseisen, Messing und Aluminium innerhalb der in den technischen Daten angegebenen Schnitttiefen.

Für gehärtete oder hochfeste legierte Stähle empfehlen wir, die Schnittgeschwindigkeit und Schnitttiefe zu reduzieren. Die Maschine ist für die allgemeine mechanische Fertigung ausgelegt. Bei Sonderlegierungen prüfen Sie bitte die Kompatibilität des Spannfutters und des Morsekonus-Reitstocks.

Was ist im Lieferumfang enthalten?

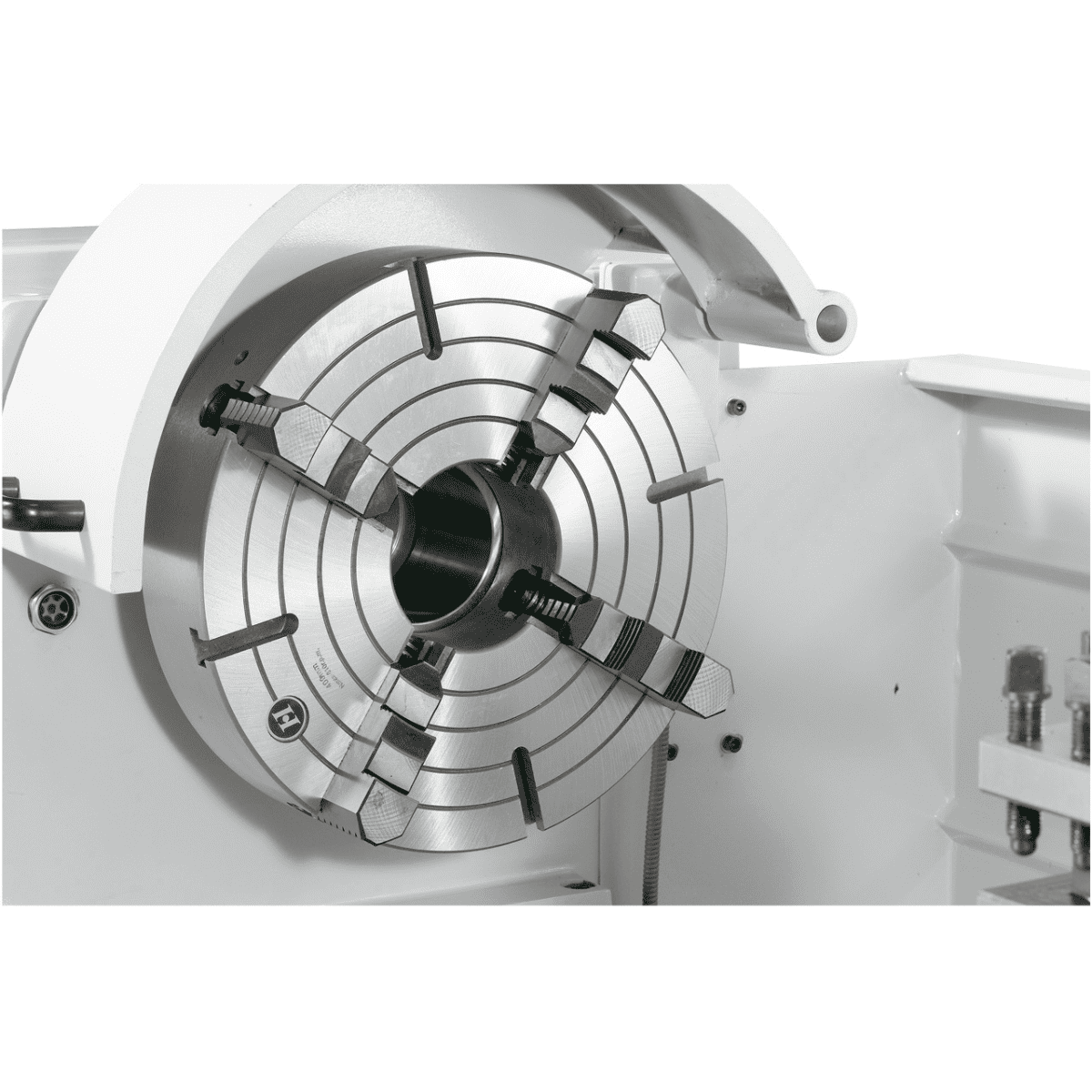

Zum Lieferumfang gehören ein selbstzentrierendes Spannfutter, ein Reitstock, eine Lünette, Gewindeschneidzubehör und ein Schraubenschlüsselsatz.

Eine genaue Liste des mitgelieferten Zubehörs und der Ersatzteile finden Sie im technischen Datenblatt des Herstellers. Krollit bietet Support für Original-Ersatzteile von Bernardo mit Lieferzeiten von 3–5 Werktagen.

Welche Stromversorgung wird benötigt?

Die Spannungsdaten finden Sie in der technischen Tabelle. Kompakte Tischmaschinen sind häufig für 230 V Einphasenstrom ausgelegt, professionelle Modelle für 400 V Drehstrom.

Für 400-V-Drehstrommodelle ist ein Industrieanschluss erforderlich. Prüfen Sie vor dem Kauf, ob Ihre Werkstatt über ausreichend Strom verfügt.

Ist die Maschine für die Serienfertigung geeignet?

Das hängt von der Modellklasse ab: Bernardo-Profidrehmaschinen sind für den Dauerbetrieb ausgelegt, während Tischdrehmaschinen für den mittleren Einsatz geeignet sind.

Die Modelle Profi und Apollo sind für den intensiven Mehrschichtbetrieb konzipiert; die Serien Hobby und Goliath eignen sich für den gelegentlichen Einsatz oder kleine Werkstätten.

Wie viel wiegt die Maschine und wie wird sie installiert?

Das Gewicht variiert je nach Modell erheblich: siehe „Gewicht“ in der technischen Tabelle.

Maschinen über 500 kg benötigen einen Industrieboden und eine Verankerung. Tischdrehmaschinen bis 100 kg sollten auf einer stabilen Werkbank mit ausreichend großer Auflagefläche installiert werden.
