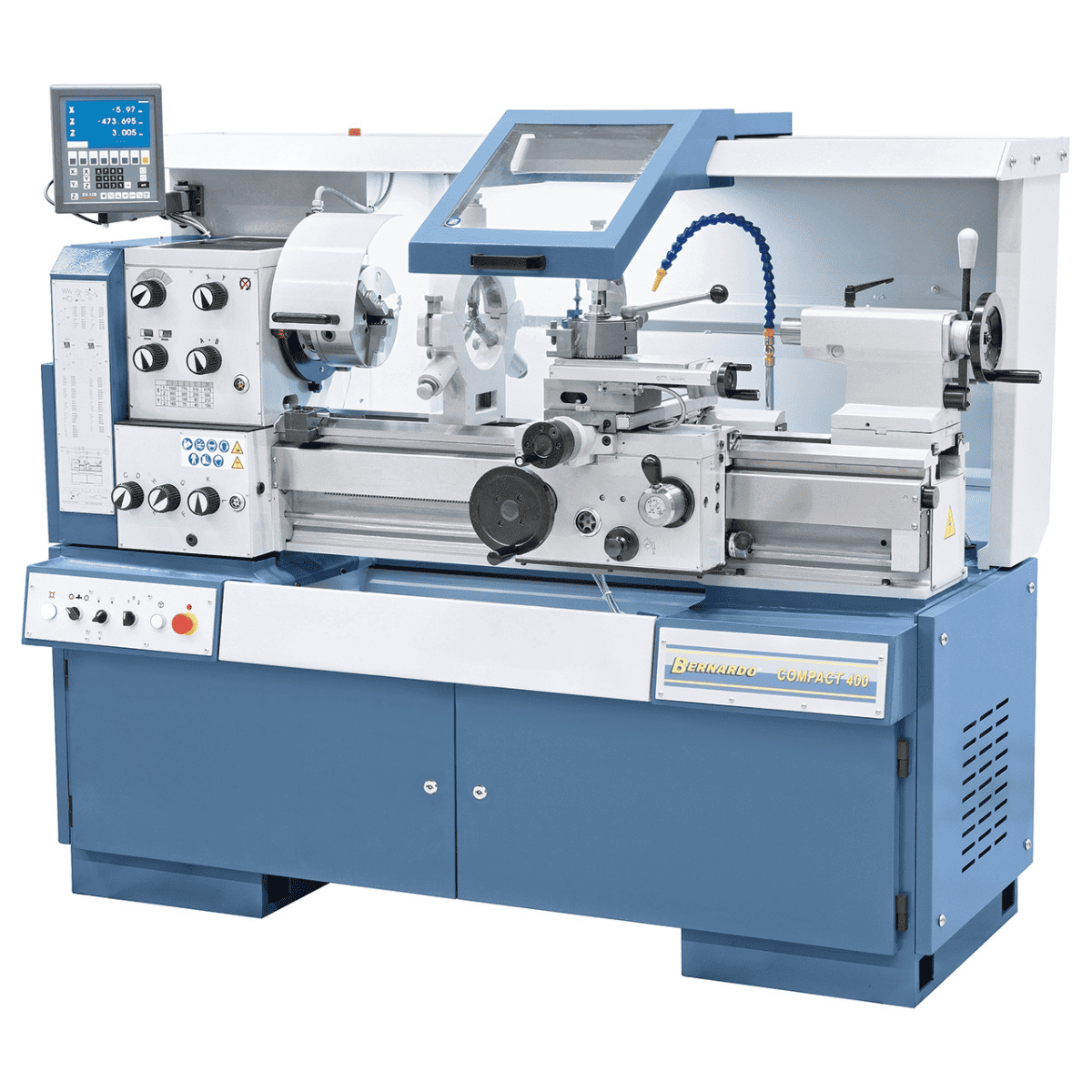

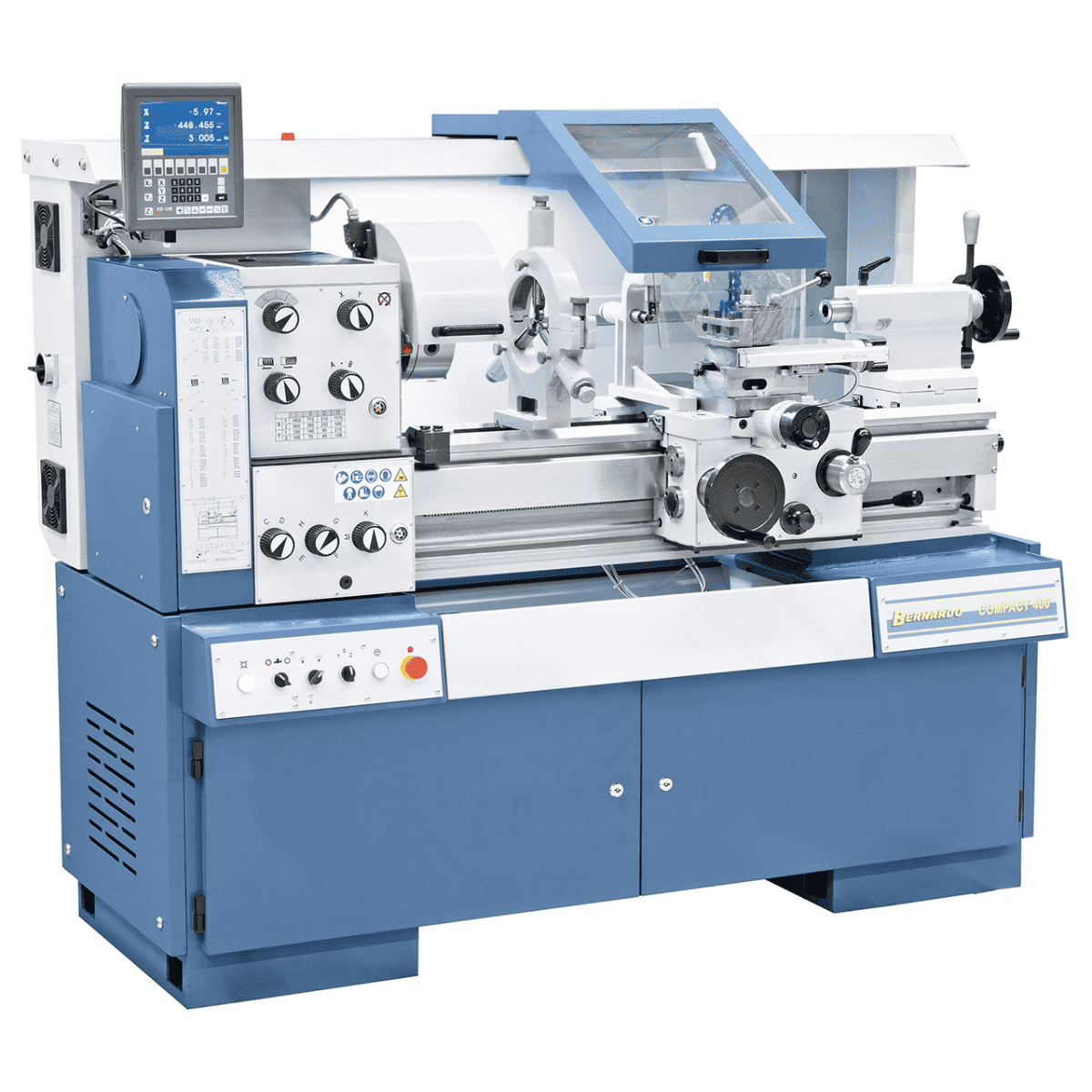

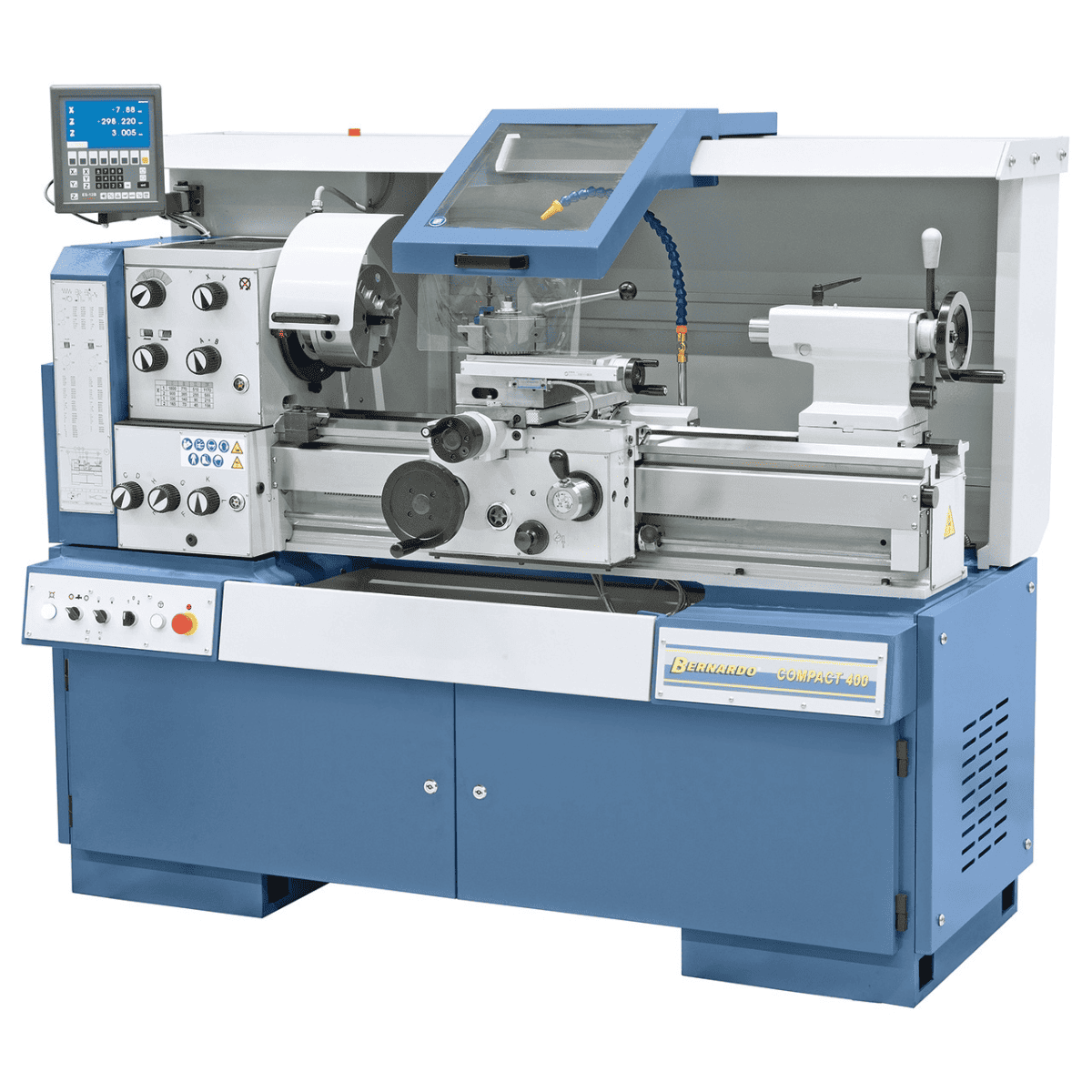

Die Bernardo Compact 400 mit 3-Achsen-Digitalanzeige ES-12 V ist eine Metalldrehmaschine für den professionellen Einsatz mit einem Spitzenabstand von 850 mm, einer Spitzenhöhe von 200 mm, einem 3,0 / 4,5 kW Motor und einem Gewicht von 1255 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.
- Spitzenabstand: 850 mm
- Spitzenhöhe: 200 mm
- Drehdurchmesser über Bett: 400 mm
- Drehdurchmesser über Schlitten: 245 mm
- Bettbreite: 260 mm
- Spindelbohrung: 52 mm
Wer nutzt die Compact 400 mit ES-12 V 3-Achs-Digitalanzeige und wofür?
Maschinenbaubetriebe und Dreher nutzen die Compact 400 mit ES-12 V 3-Achs-Digitalanzeige für das Drehen von Zylindern, Kegeln und Gewinden an Stählen und Legierungen. Die Maschine eignet sich für die Fertigung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
Ihre Position im Bernardo-Sortiment
Die Bernardo Compact 400 mit ES-12 V 3-Achs-Digitalanzeige ist Teil des Bernardo-Metalldrehmaschinen-Sortiments, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsklassen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.
Krollit Logistik und Support
Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die Compact 400 mit ES-12 V 3-Achs-Digitalanzeige geeignet?
Die Compact 400 mit ES-12 V 3-Achs-Digitalanzeige wird für folgende Anwendergruppen empfohlen:
-
Mechanische Werkstätten und Dreher: Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen.
- Industrielle Instandhaltungs- und Reparaturzentren: Bearbeitung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
- Hobbyisten und Modellbauer: Professionelle Maschine; für den gelegentlichen Heimgebrauch eignen sich kleinere Tischmodelle.
Spindel, Werkzeuge und Drehzahlen
| Spitzenabstand |
850 mm |
| Spitzenhöhe |
200 mm |
| Spindelbohrung |
52 mm |
| Spindelanschluss |
DIN 55029 D1-5 |
| Spindeldrehzahl |
(16) 45 – 1800 U/min |
Tabelle, Abmessungen und Geometrie
| Bettbreite |
260 mm |
| Maschinenabmessungen (L x B x H) |
1900 × 1000 × 1610 mm |
| Gewicht |
1255 kg |
Weitere Spezifikationen
| Drehdurchmesser auf dem Bett |
400 mm |
| Drehdurchmesser auf dem Schlitten |
245 mm |
| Längsvorschub |
(20) 0,025 – 2 mm/U |
| Quervorschub |
(20) 0,012 – 1 mm/U |
| Metrische Gewinde |
(26) 0,2 – 14 mm |
| Zollgewinde |
(42) 1 – 80 TPI |
| Reitstockpinole |
Ø 50 mm – Hub 120 mm – Kegel MT 3 |
| Motorleistung |
3,0 / 4,5 kW |
Häufig gestellte Fragen
Welche Materialien kann die Compact 400 mit ES-12 V 3-Achs-Digitalanzeigemaschine bearbeiten?
Baustähle, legierte Stähle, Gusseisen, Messing und Aluminium innerhalb der in den technischen Daten angegebenen Schnittgrenzen.
Für gehärtete oder hochfeste legierte Stähle empfehlen wir, die Schnittgeschwindigkeit und Schnitttiefe zu reduzieren. Die Maschine ist für die allgemeine mechanische Fertigung ausgelegt. Bei speziellen Legierungen prüfen Sie bitte die Kompatibilität der Spindel und des Morsekonus-Reitstocks.
Was ist im Lieferumfang enthalten?

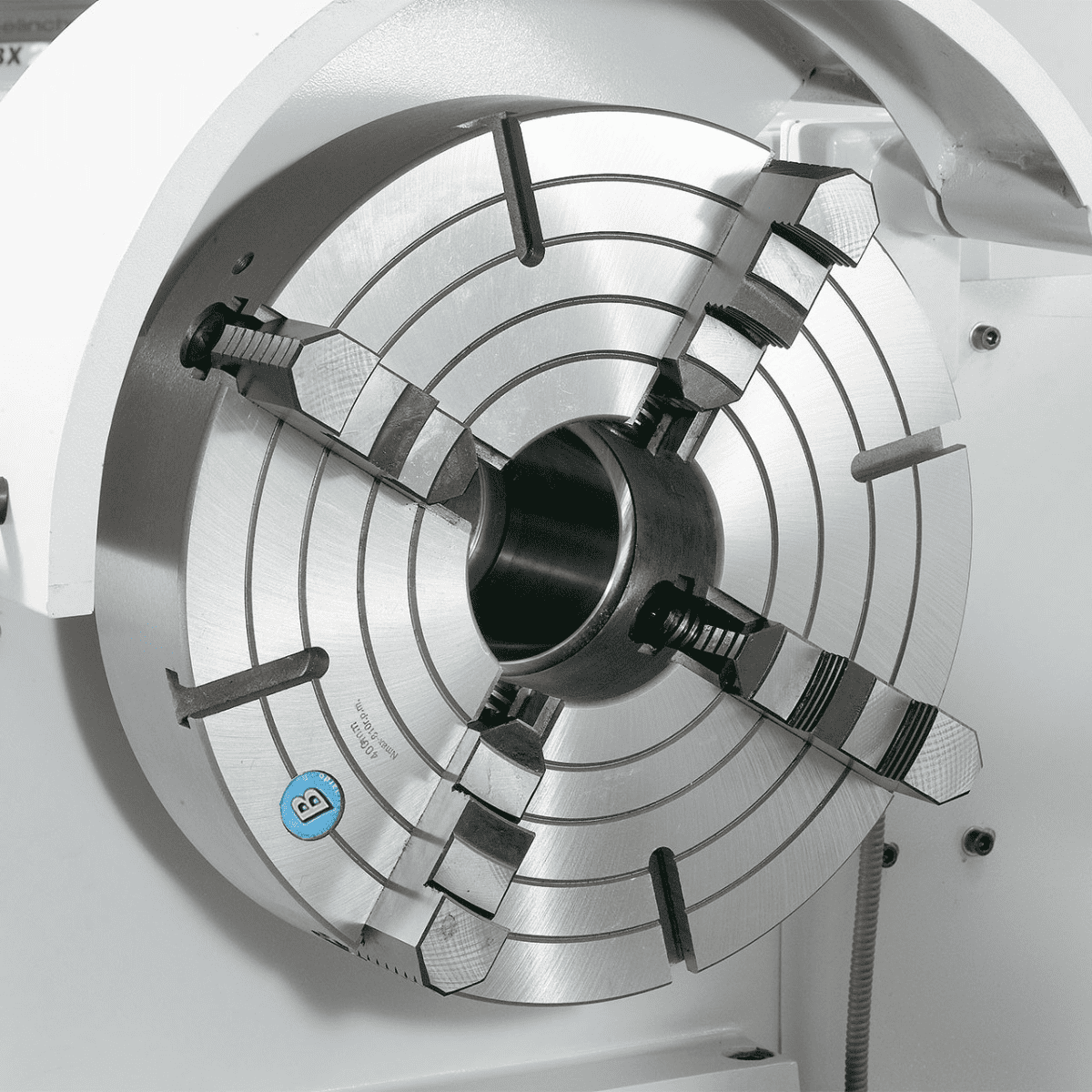

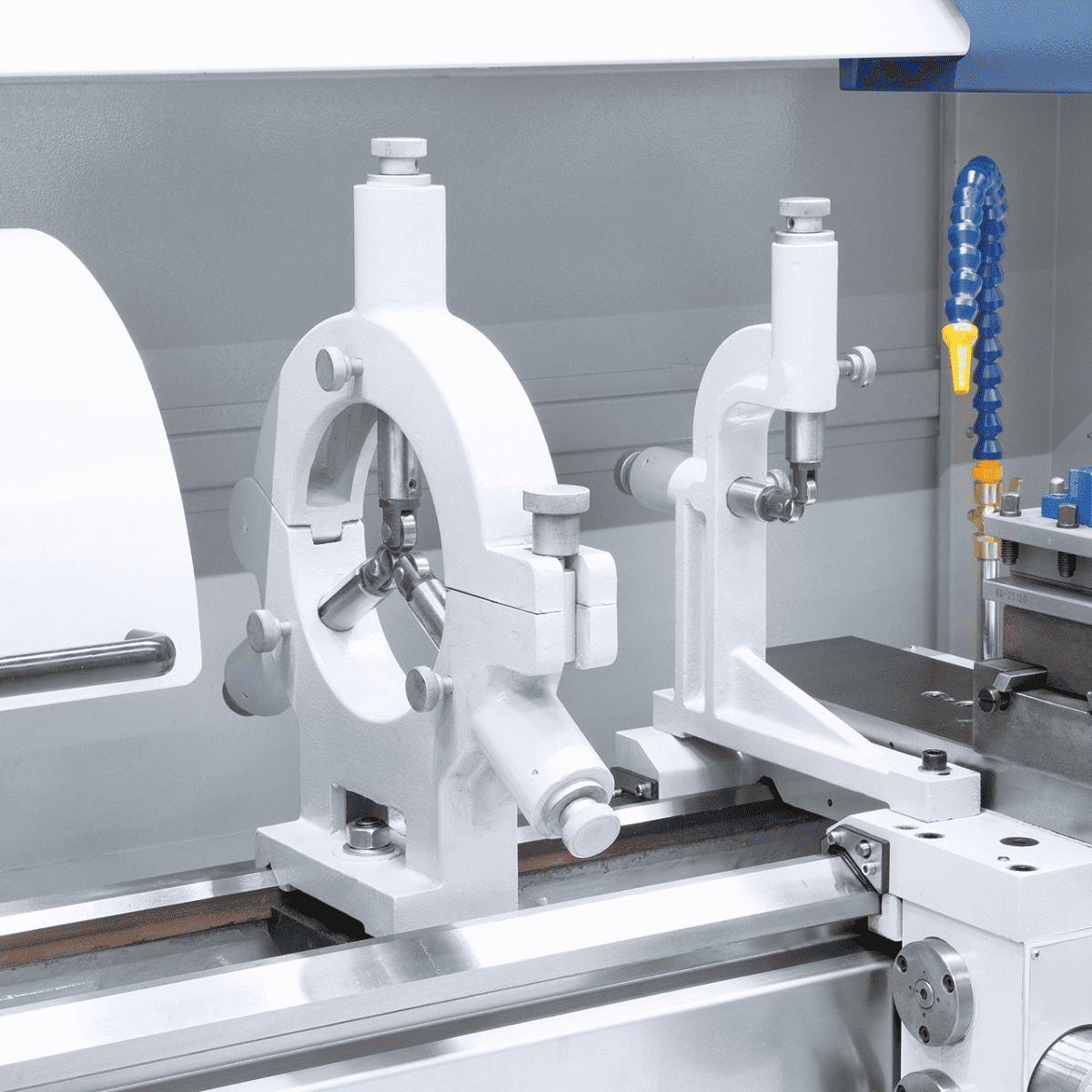

Zum Lieferumfang gehören ein selbstzentrierendes Spannfutter, ein Reitstock, eine Lünette, Gewindeschneidzubehör und ein Schraubenschlüsselsatz.
Eine genaue Liste des mitgelieferten Zubehörs und der Ersatzteile finden Sie im technischen Datenblatt des Herstellers. Krollit bietet Unterstützung für Original-Ersatzteile von Bernardo mit Lieferzeiten von 3–5 Werktagen.
Welche Stromversorgung wird benötigt?
Die Spannungsdaten finden Sie in der technischen Tabelle. Kompakte Tischmaschinen sind häufig für 230 V Einphasenstrom ausgelegt, professionelle Modelle für 400 V Drehstrom.
Für 400-V-Drehstrommodelle ist ein Industrieanschluss erforderlich. Bitte prüfen Sie vor dem Kauf, ob Ihre Werkstatt über die entsprechende Stromversorgung verfügt.
Ist die Maschine für die Serienfertigung geeignet?
Das hängt von der Modellklasse ab: Bernardo-Profidrehmaschinen sind für den Dauerbetrieb ausgelegt, während Tischdrehmaschinen für den mittleren Einsatz geeignet sind.
Die Modelle Profi und Apollo sind für den intensiven Mehrschichtbetrieb konzipiert; die Serien Hobby und Goliath für den gelegentlichen Einsatz oder kleine Werkstätten.
Wie viel wiegt die Maschine und wie viel Installationsaufwand ist erforderlich?
Das Gewicht variiert je nach Modell erheblich: siehe „Gewicht“ in der technischen Tabelle.
Maschinen über 500 kg benötigen einen Industrieboden und eine Verankerung. Tischdrehmaschinen bis 100 kg sollten auf einer stabilen Werkbank mit ausreichend großer Auflagefläche installiert werden.
