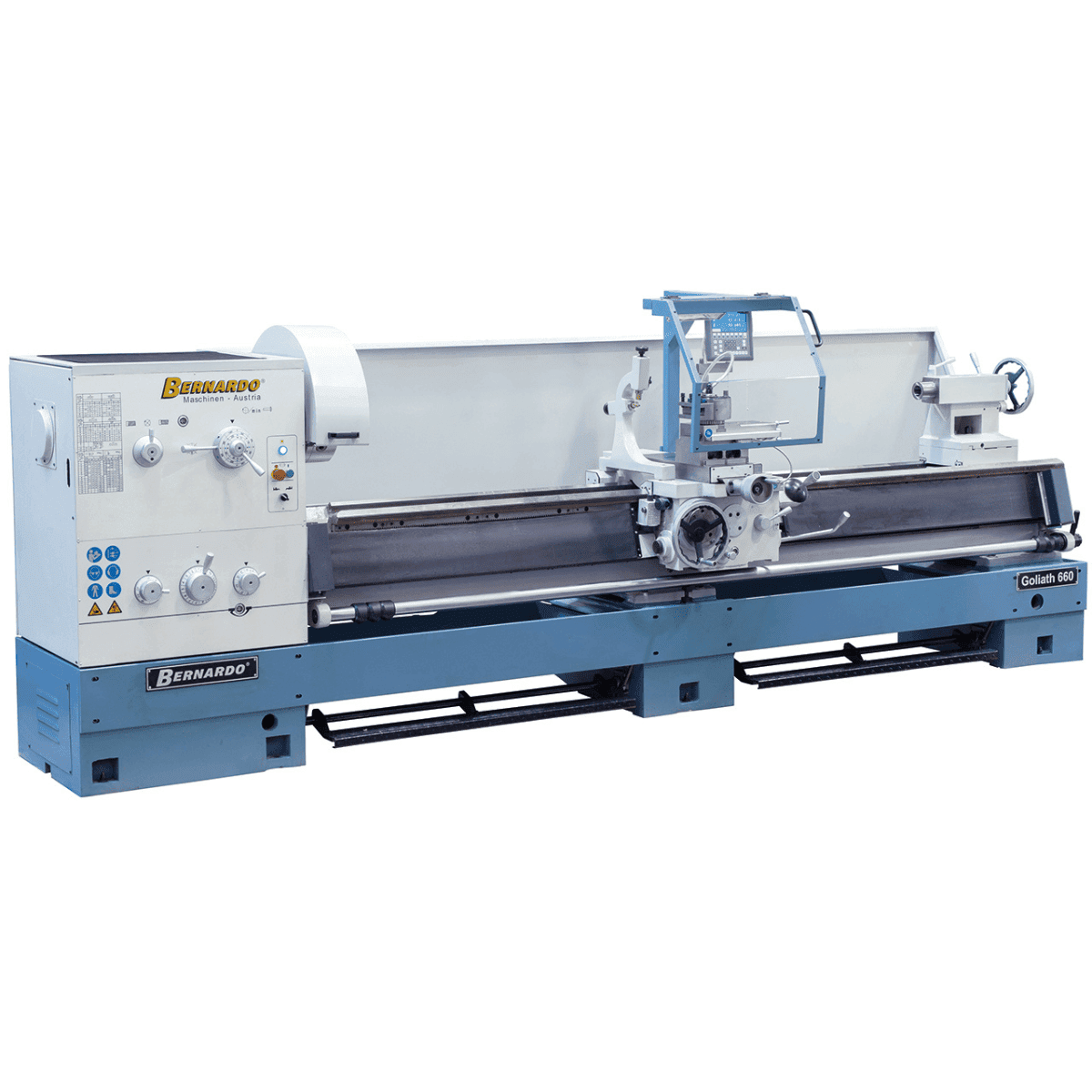

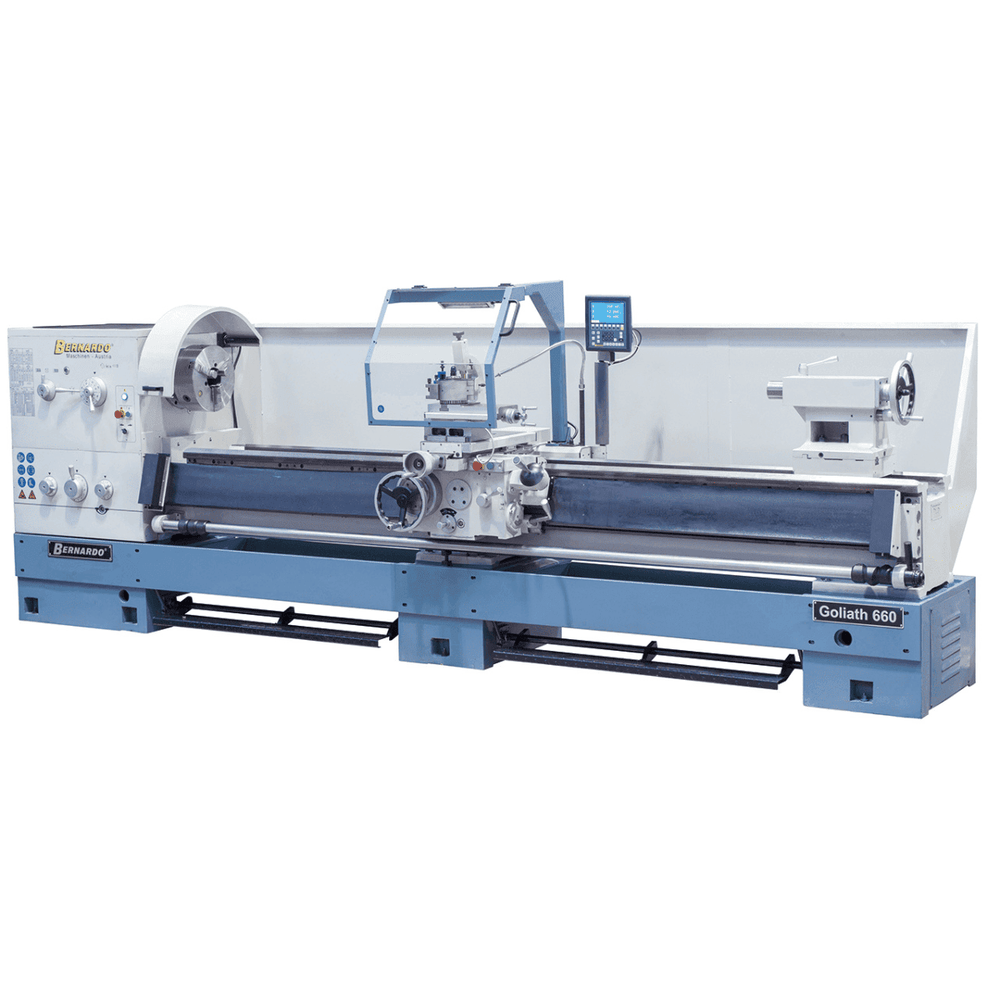

Bernardo Goliath 660 x 3000 Drehmaschine mit 3-Achsen-Digitalanzeige ES-12 V

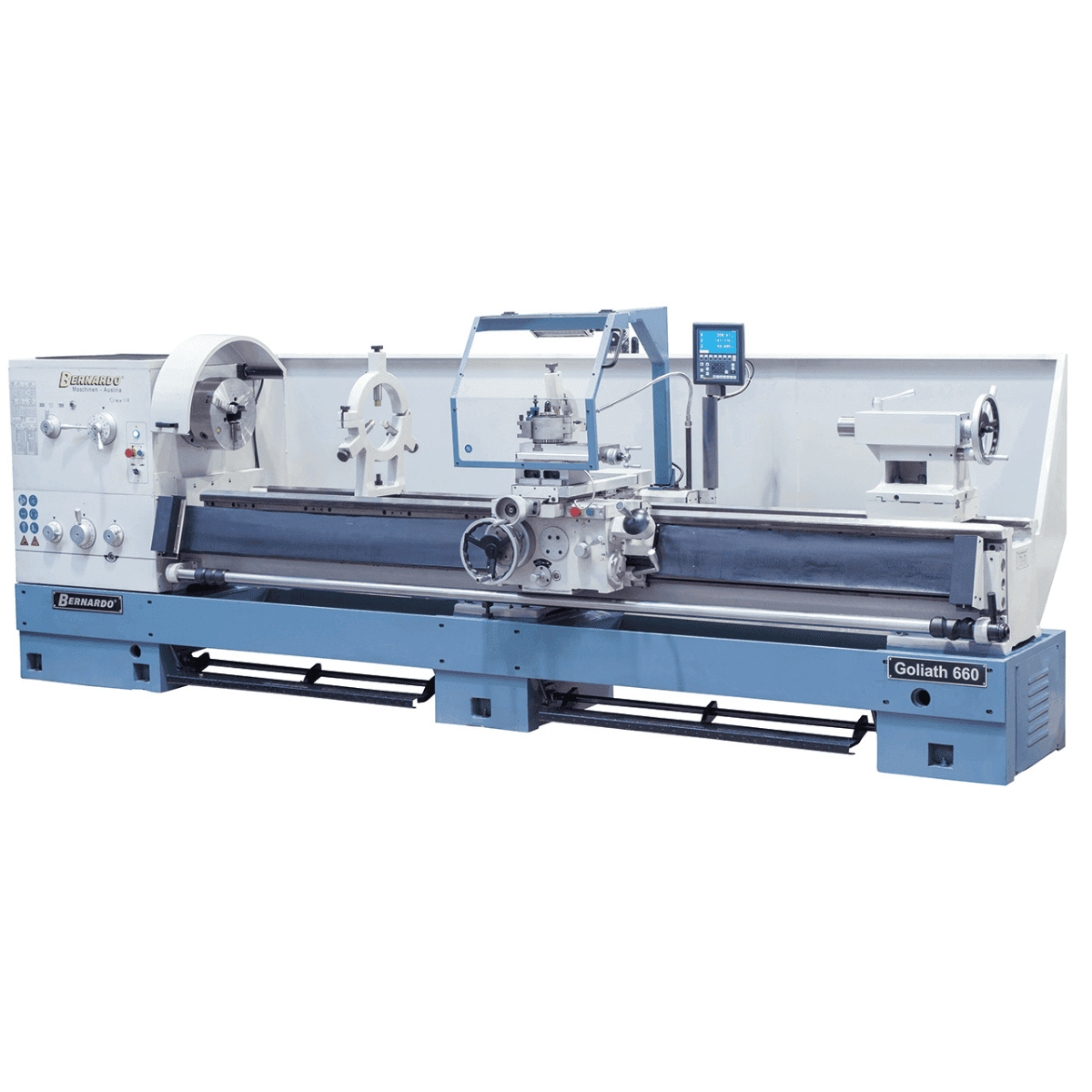

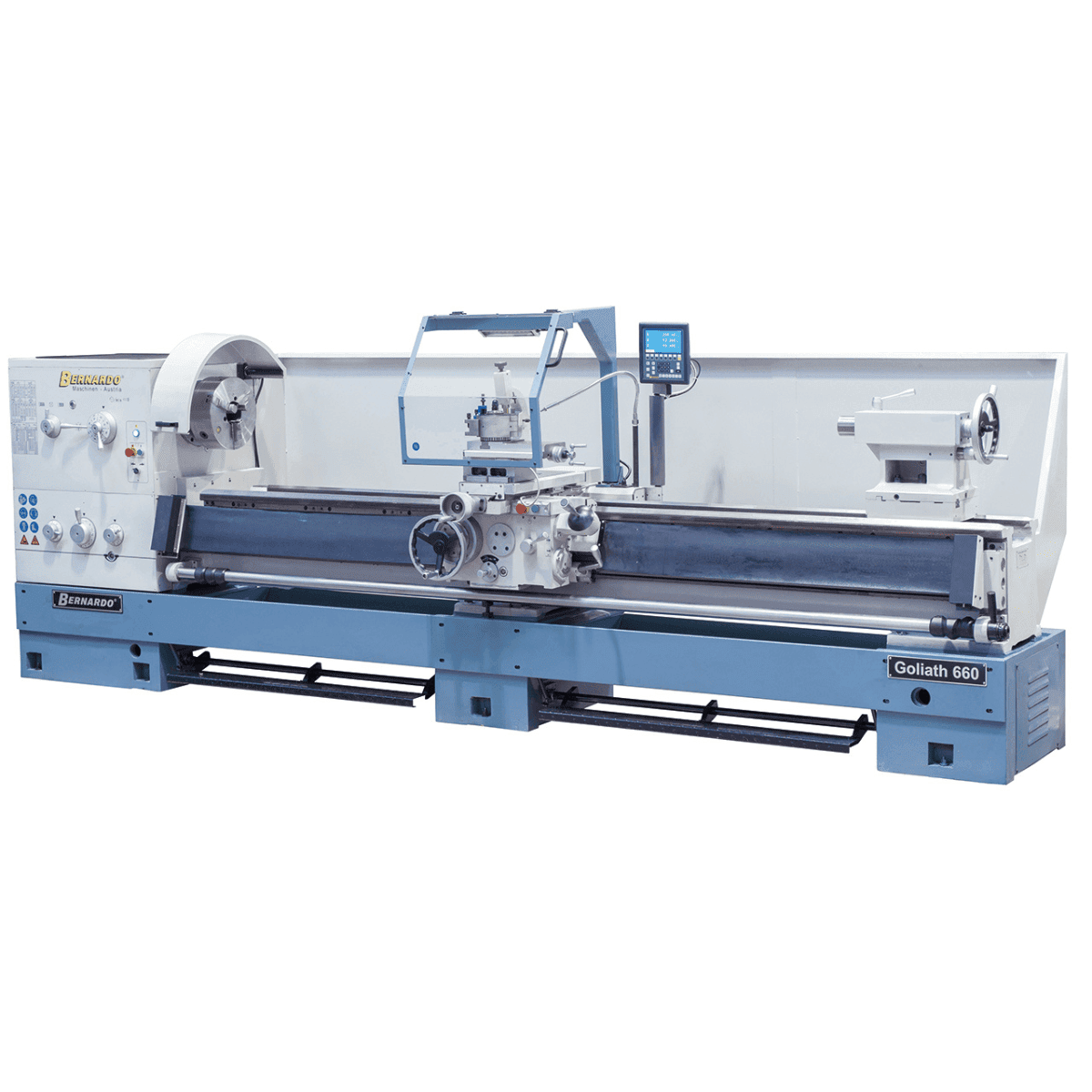

Bernardo Goliath 660 x 3000 Drehmaschine mit 3-Achsen-Digitalanzeige

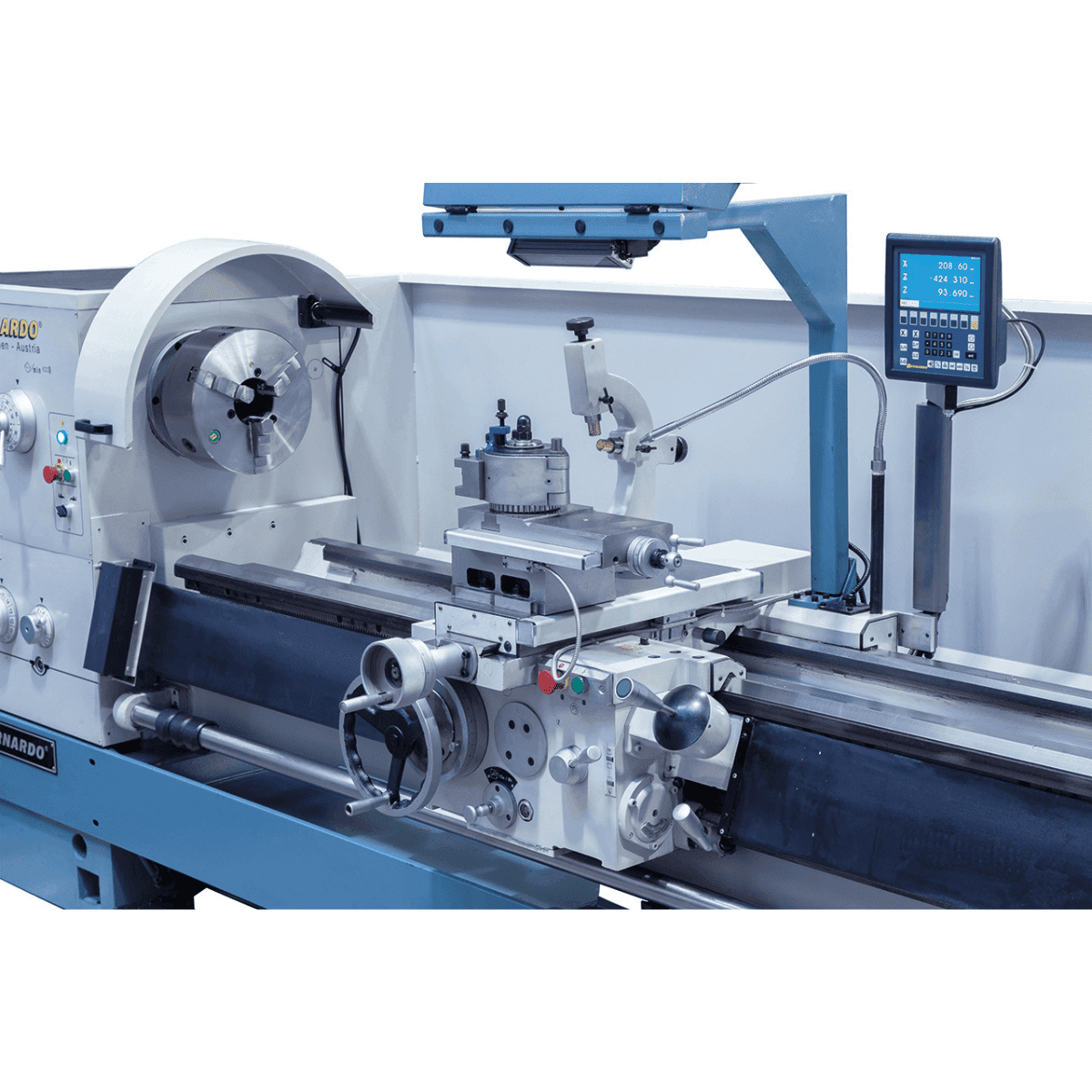

Die Bernardo Goliath 660 x 3000 Drehmaschine ist eine robuste und leistungsstarke Maschine für die industrielle Bearbeitung großer Werkstücke. Mit einem Drehdurchmesser von 660 mm und einer Spitzenweite von 3000 mm bietet sie ausreichend Kapazität für Schreinereien und mechanische Werkstätten. Der leistungsstarke 9,0-kW-Motor (12 PS) und der 16-stufige Drehzahlbereich von 36 bis 1600 U/min ermöglichen vielseitiges und sicheres Bearbeiten. Die 3-Achsen-Digitalanzeige ES-12 V mit LCD-Display gewährleistet Präzision und konstante Kontrolle. Zur umfangreichen Ausstattung gehören ein 315-mm-Selbstzentrierfutter, eine 630-mm-Planscheibe, Lünetten, ein 40-fach Werkzeugrevolver, Kühlmittel, LED-Beleuchtung, Magnetbremse und ein CE-Fußpedal. Eine umfassende und zuverlässige Lösung für Profis, die eine robuste und präzise Drehmaschine für die Serienfertigung benötigen.

---

Hauptspezifikationen

Spitzenweite: 3000 mm
Spitzenhöhe: 330 mm
Drehdurchmesser über Bett: 660 mm
Drehdurchmesser über Tasche: 870 mm
Drehdurchmesser über Querschlitten: 420 mm
Bettbreite: 400 mm
Spindelbohrung: 105 mm
Spindelaufnahme: DIN 55029, D1-8
Drehzahlbereich: 36 – 1600 U/min (16 Stufen)
Längsvorschübe: 0,063 – 2,52 mm/U (65)
Quervorschübe: 0,027 – 1,07 mm/U (65)
Metrische Gewinde: 1 – 14 mm (22 Steigungen)
Zollgewinde: 2 – 28 TPI (26 Steigungen)

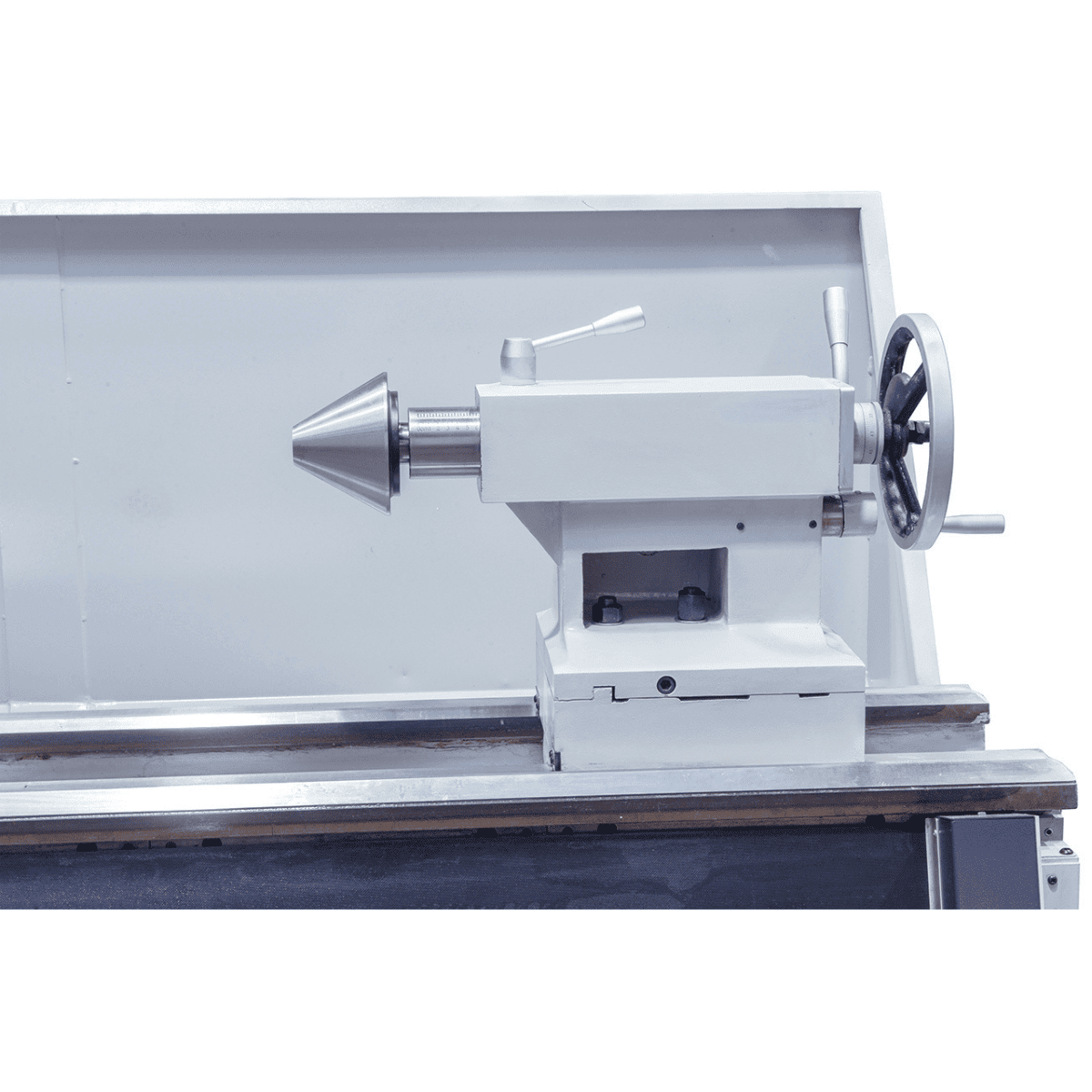

Reitstockpinole: Ø 75 mm, Hub 150 mm, MT5-Kegel
Motorleistung: 9,0 kW (12 PS)
Abmessungen: 4500 x 1280 x 1650 mm
Gewicht: 3990 kg

---

Technische Daten:

Angeben	Wert
Marke	Bernardo
Modell	Goliath 660 x 3000
Abstand zwischen den Spitzen	3000 mm
Spitzenhöhe	330 mm
Drehdurchmesser auf der Werkbank	660 mm
Drehdurchmesser über die Aussparung	870 mm
Drehdurchmesser über den Querschlitten	420 mm
Bettbreite	400 mm
Spindelbohrung	105 mm
Spindelaufnahme	DIN 55029, D1-8
Drehzahlbereich	36 – 1600 U/min (16 Stufen)
Längsvorschübe	0,063 – 2,52 mm/Umdrehung (65)
Quervorschübe	0,027 – 1,07 mm/Umdrehung (65)
Metrische Gewinde	1 – 14 mm (22 Steigungen)
Zollgewinde	2 – 28 Gänge pro Zoll (26 Steigungen)
Reitstockpinole Ø	75 mm
Pinole Hub	150 mm
Reitstock Kegel	MT5
Motorleistung	9,0 kW (12 PS)
Maschinenabmessungen	4500 x 1280 x 1650 mm
Gewicht	3990 kg
Herkunft	Europa

---

Lieferumfang:

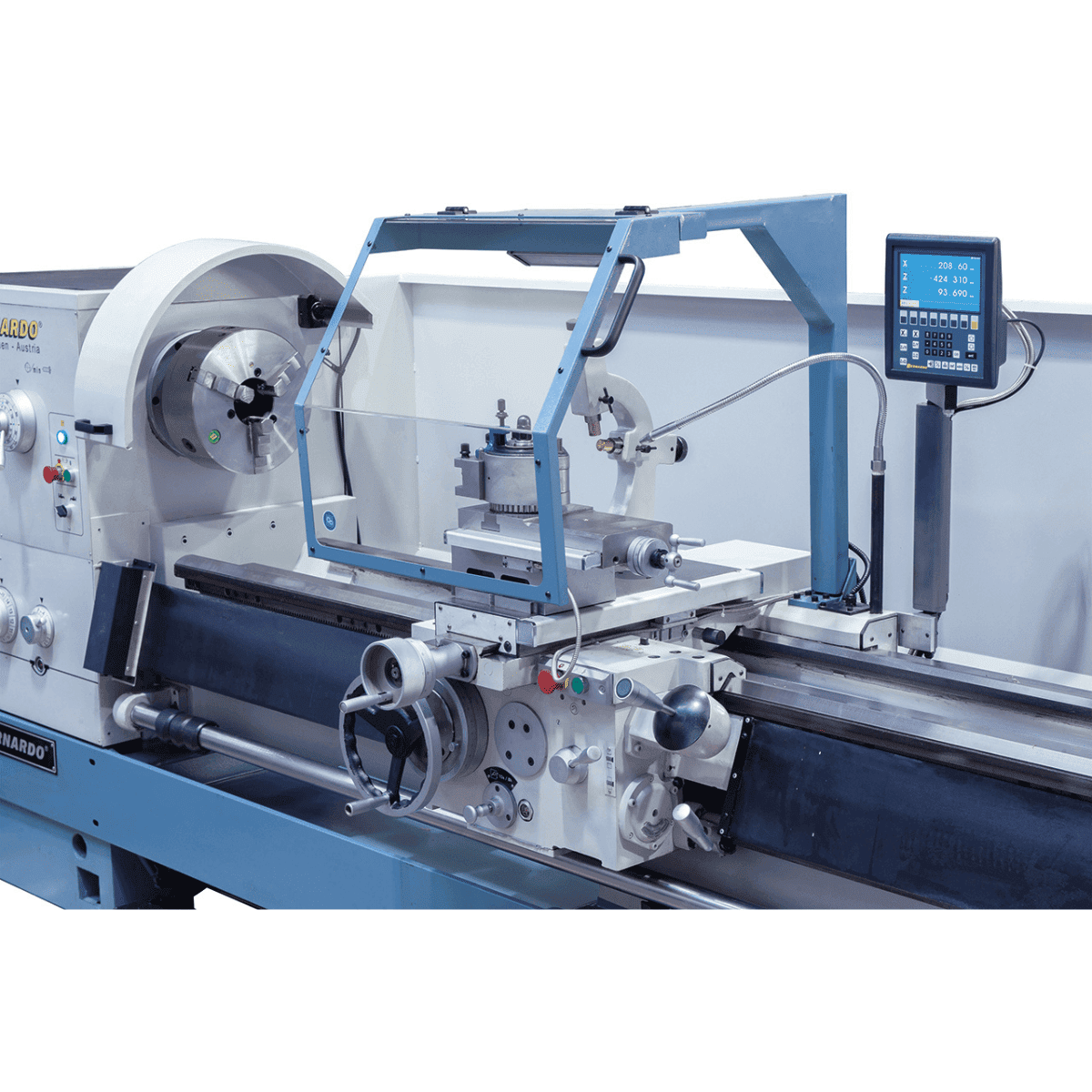

ES-12 V 3-Achsen-Digitalanzeige mit LCD

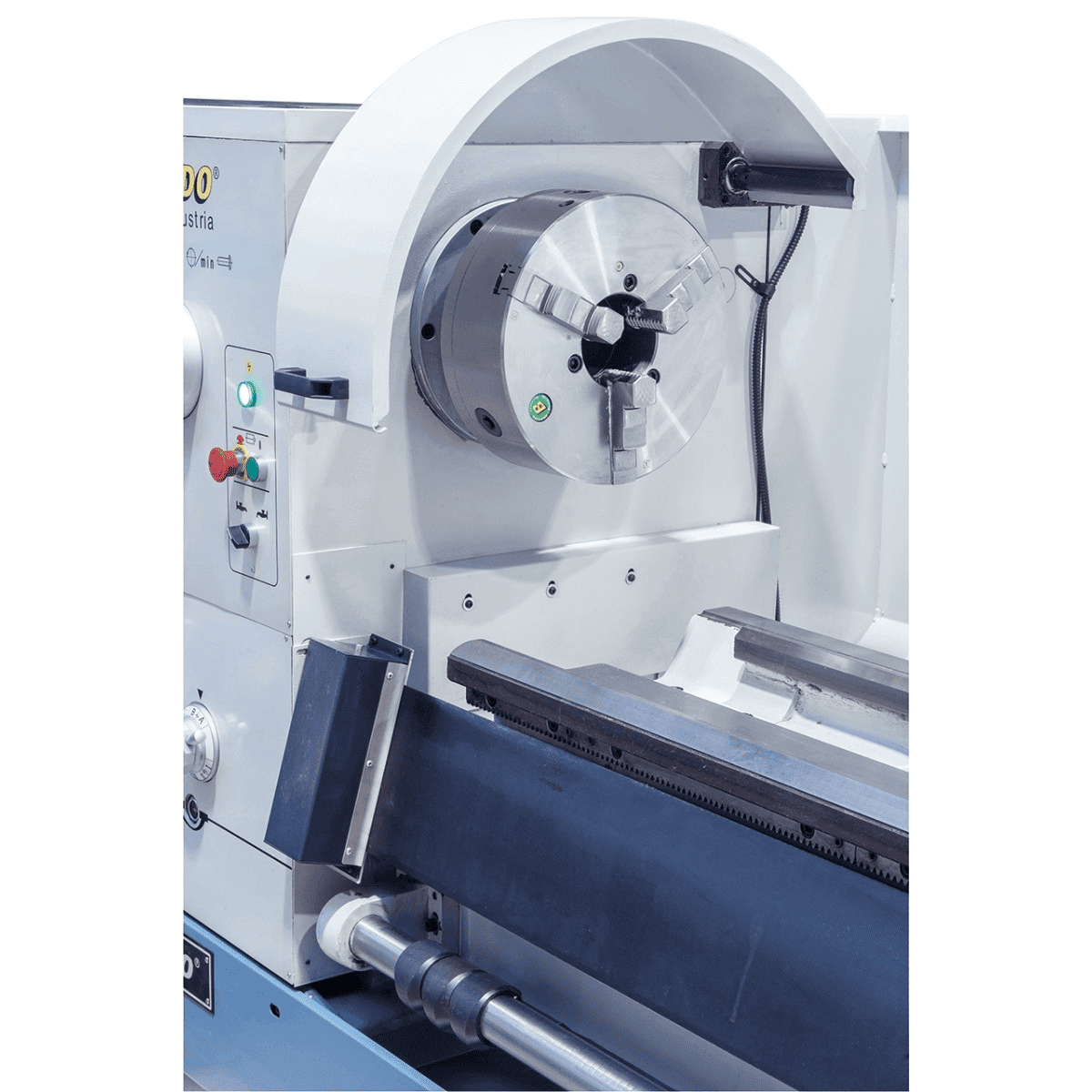

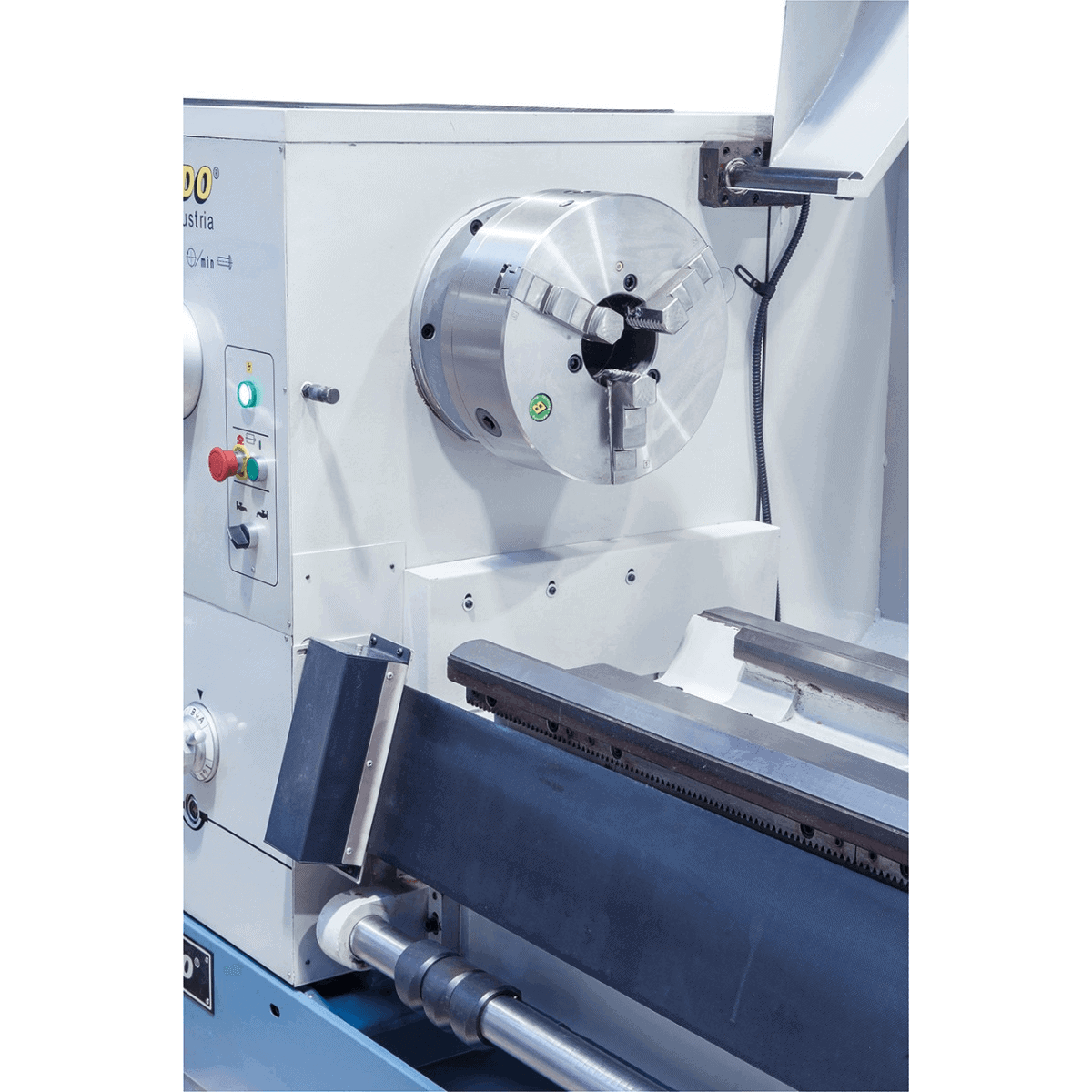

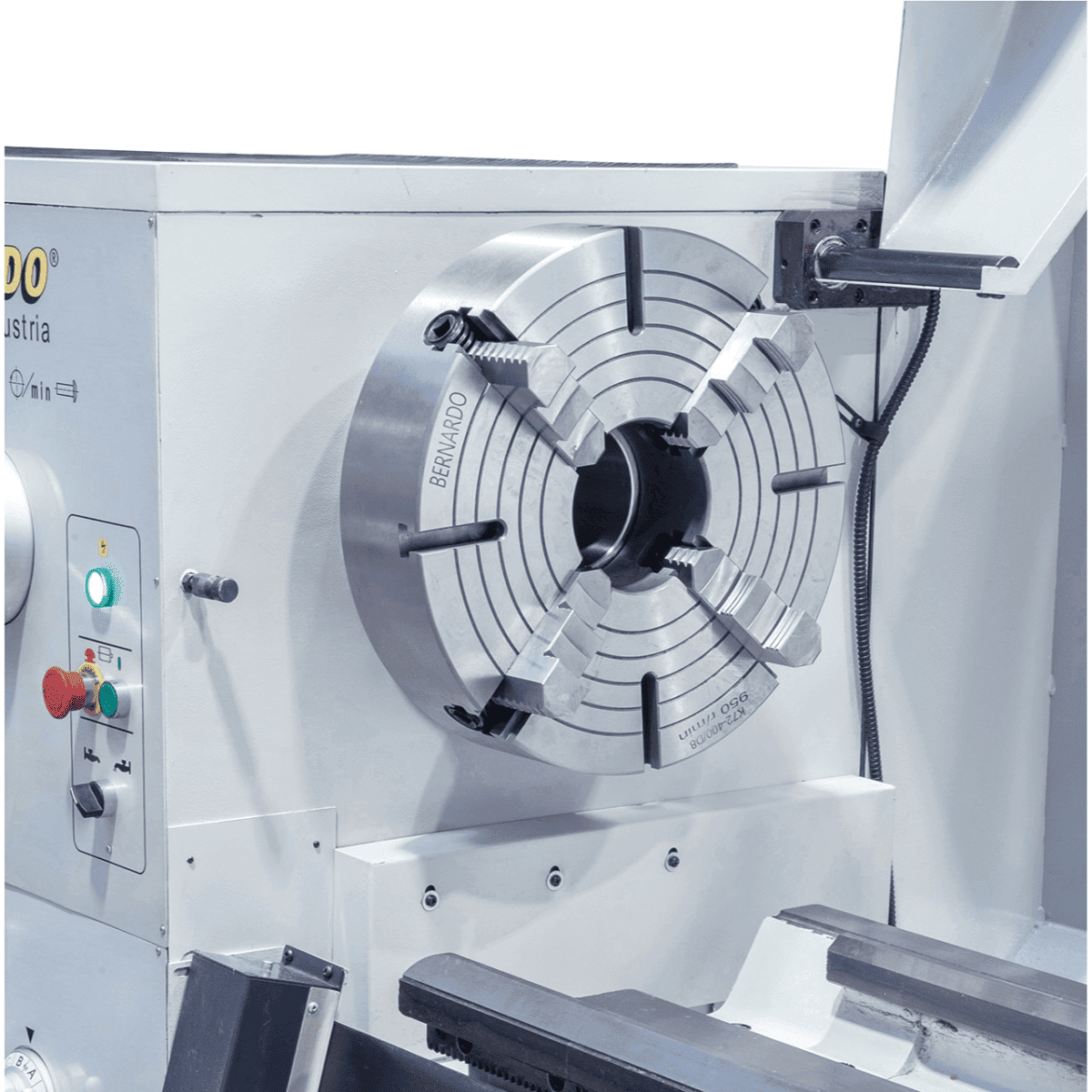

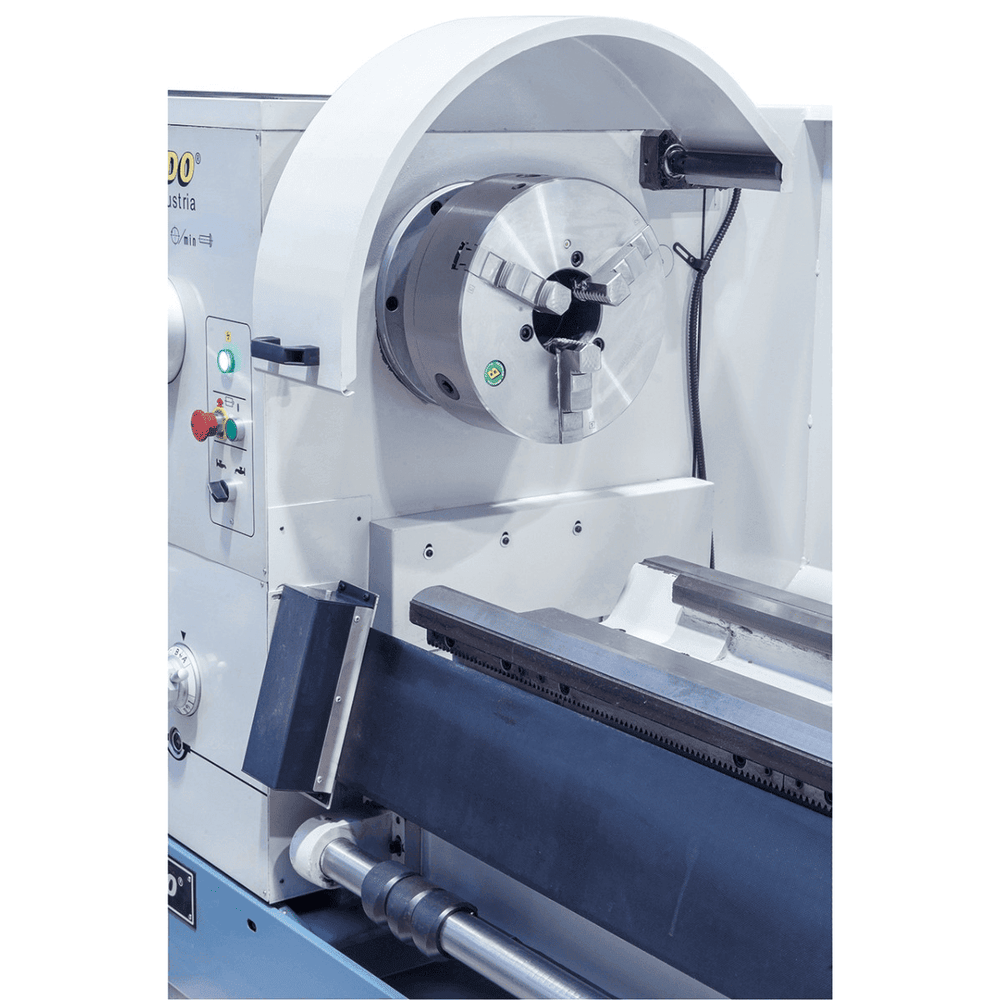

PS3 3-Backen-Selbstzentrierfutter, Ø 315 mm (D8)

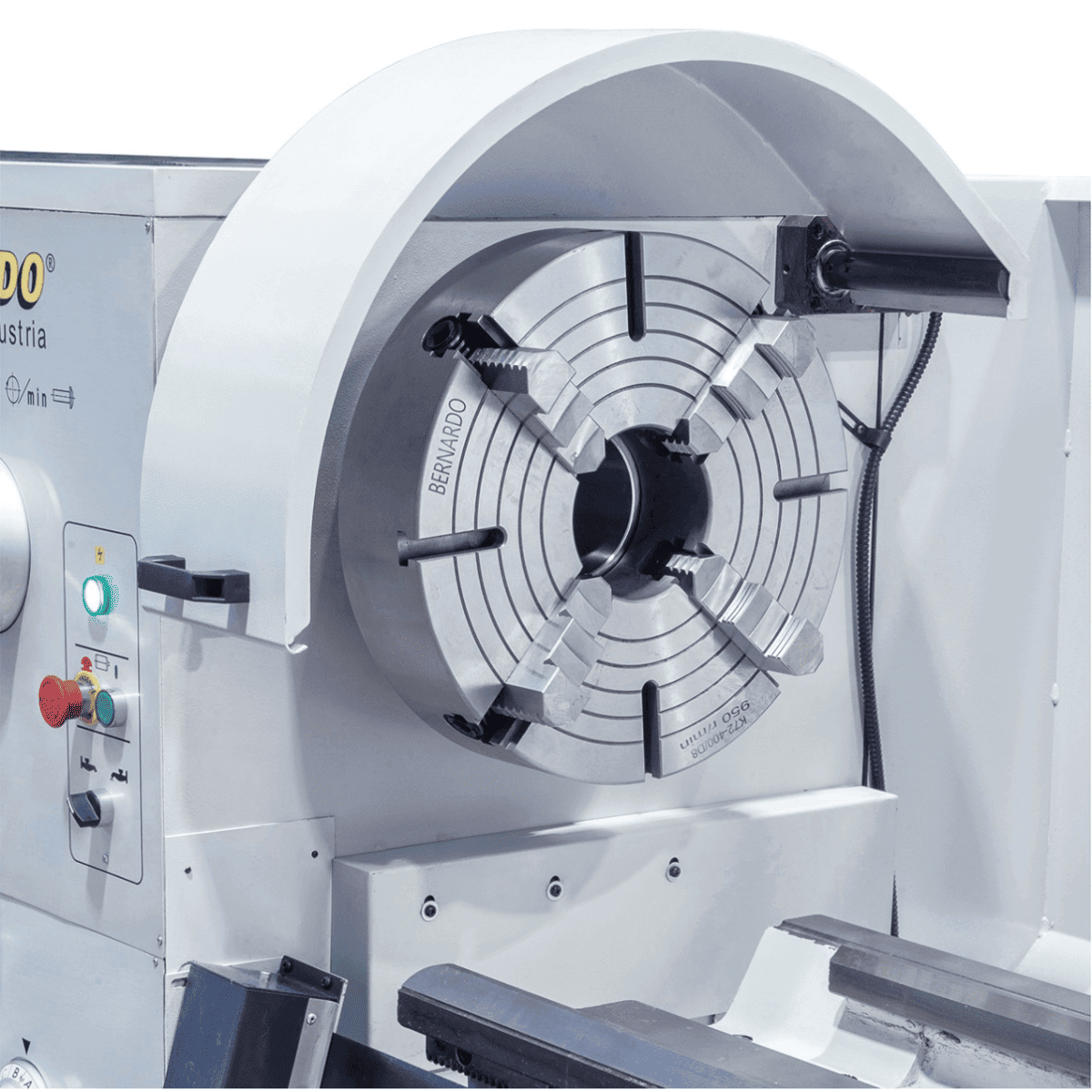

Planscheibe Ø 630 mm

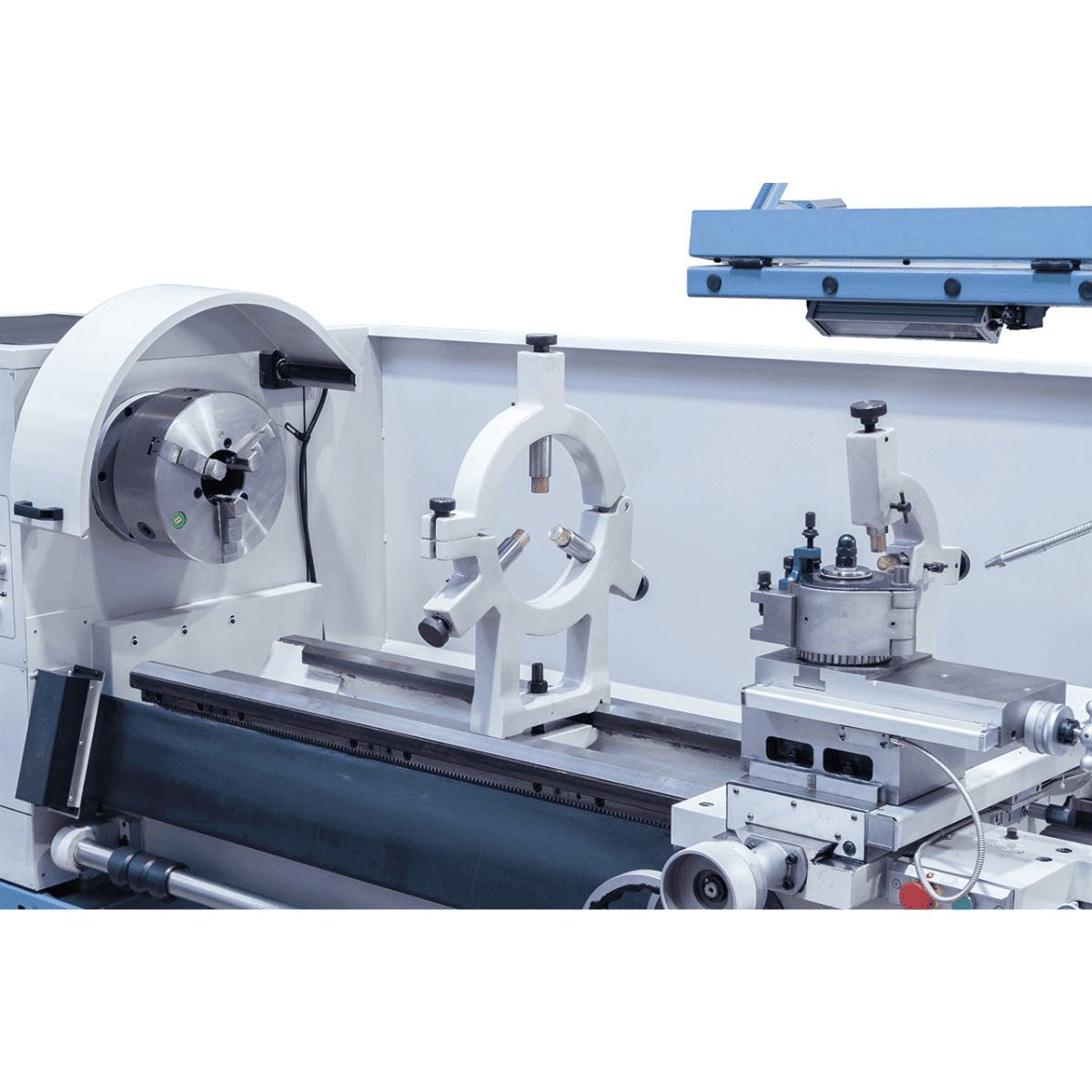

Feste Lünette (max. Durchgangs-Ø 250 mm)
Mitlaufende Lünette (max. Durchgangs-Ø 110 mm)

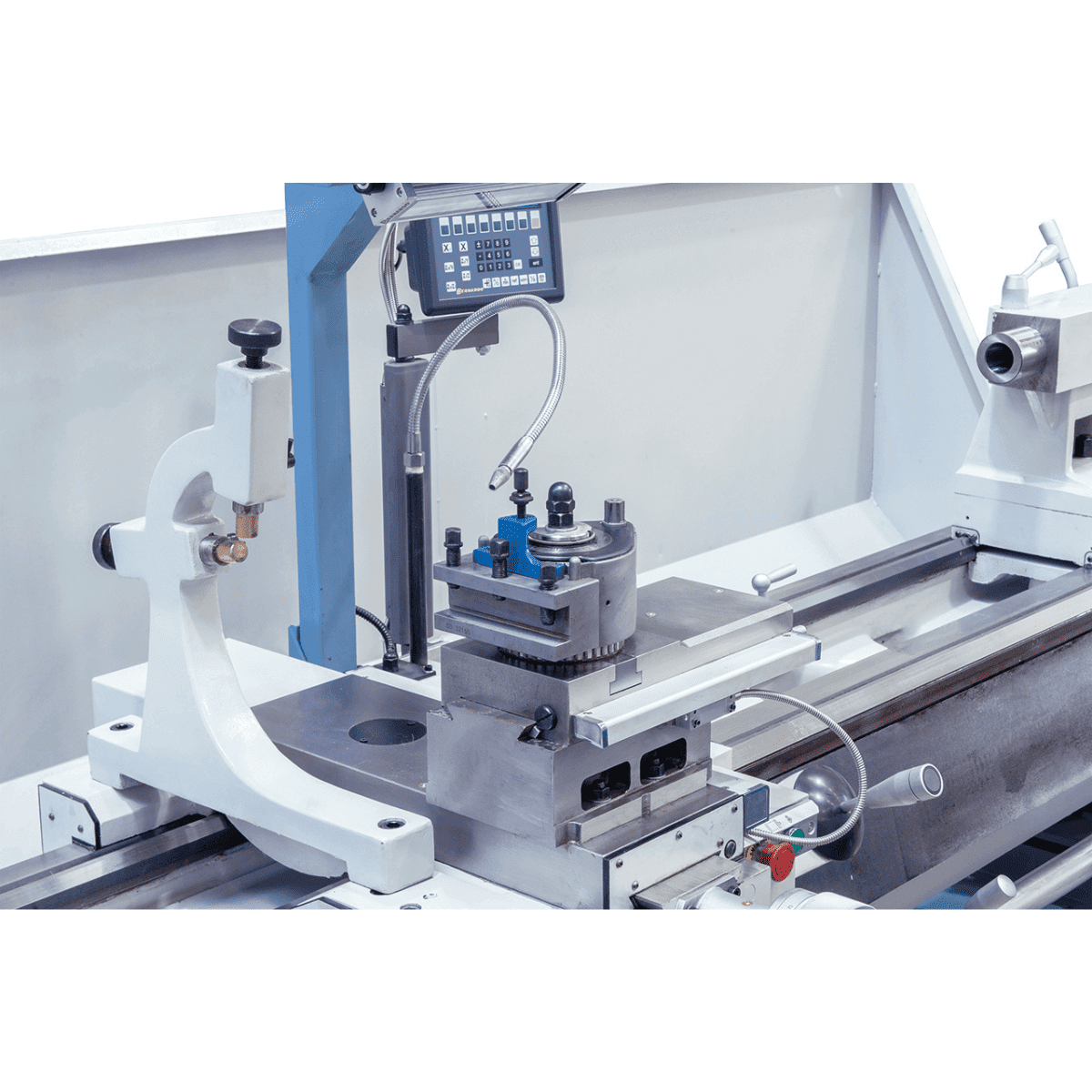

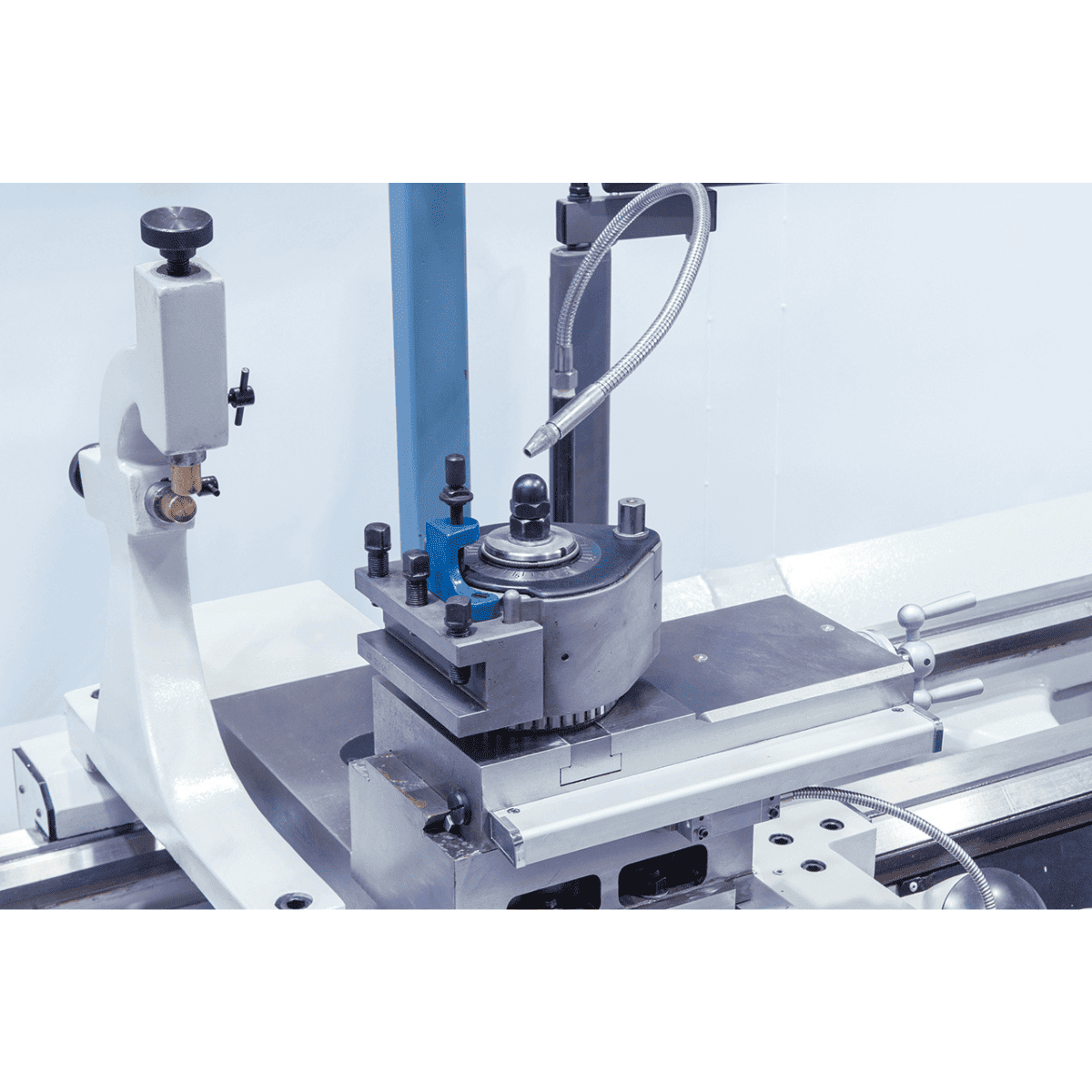

40-fach Werkzeugrevolver mit 4 Einsätzen
Kühlvorrichtung
LED-Maschinenleuchte

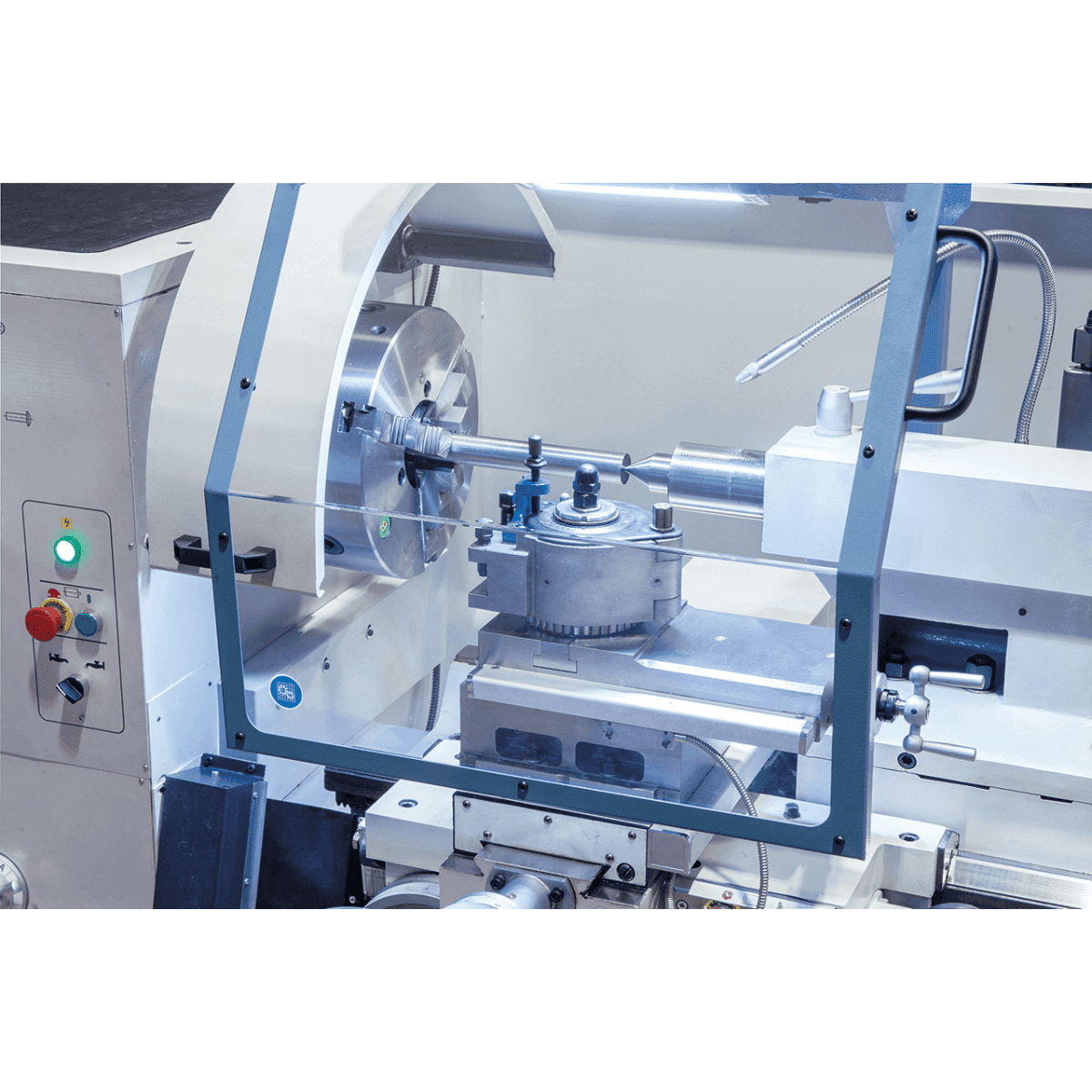

Spritzschutz
Sicherheitskupplung
Fußpedal mit CE-Bremse
Motor mit CE-Magnetbremse
Eilgang X/Z
Morsekompass

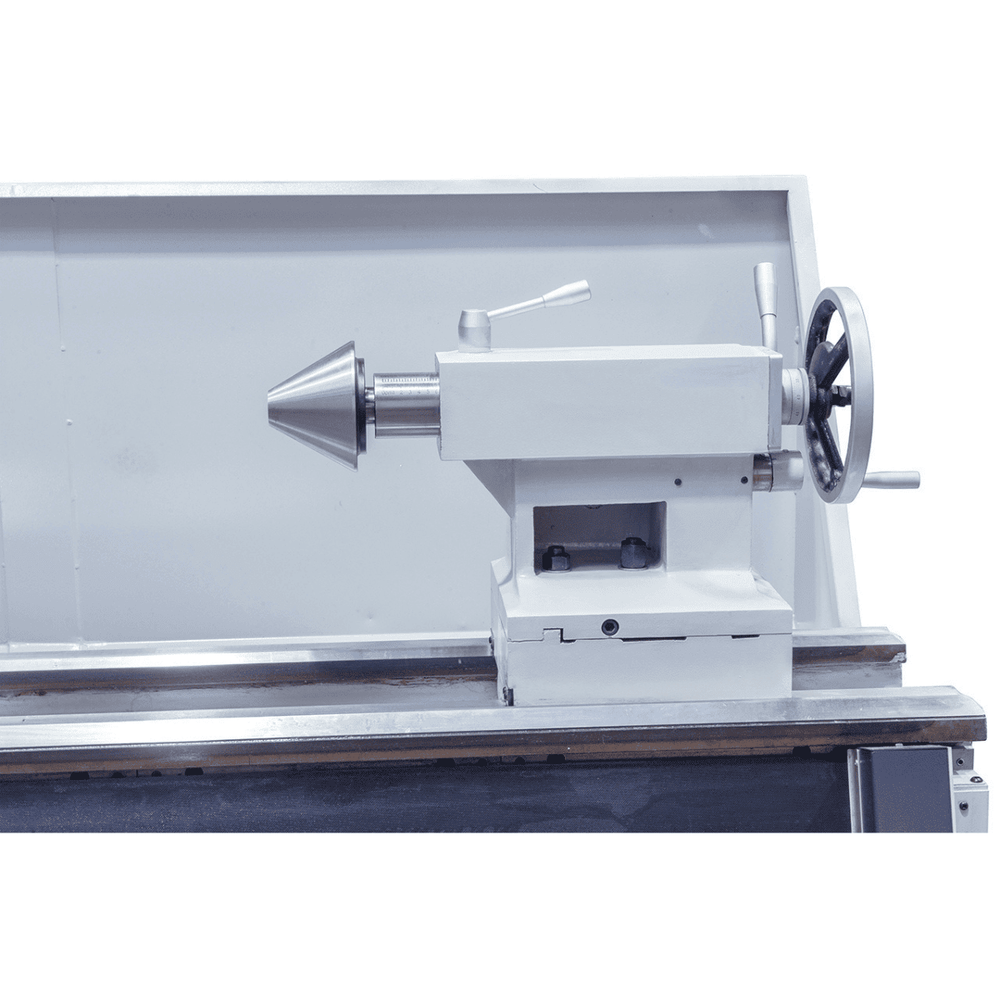

1 fester Reitstock + 1 drehbarer Reitstock

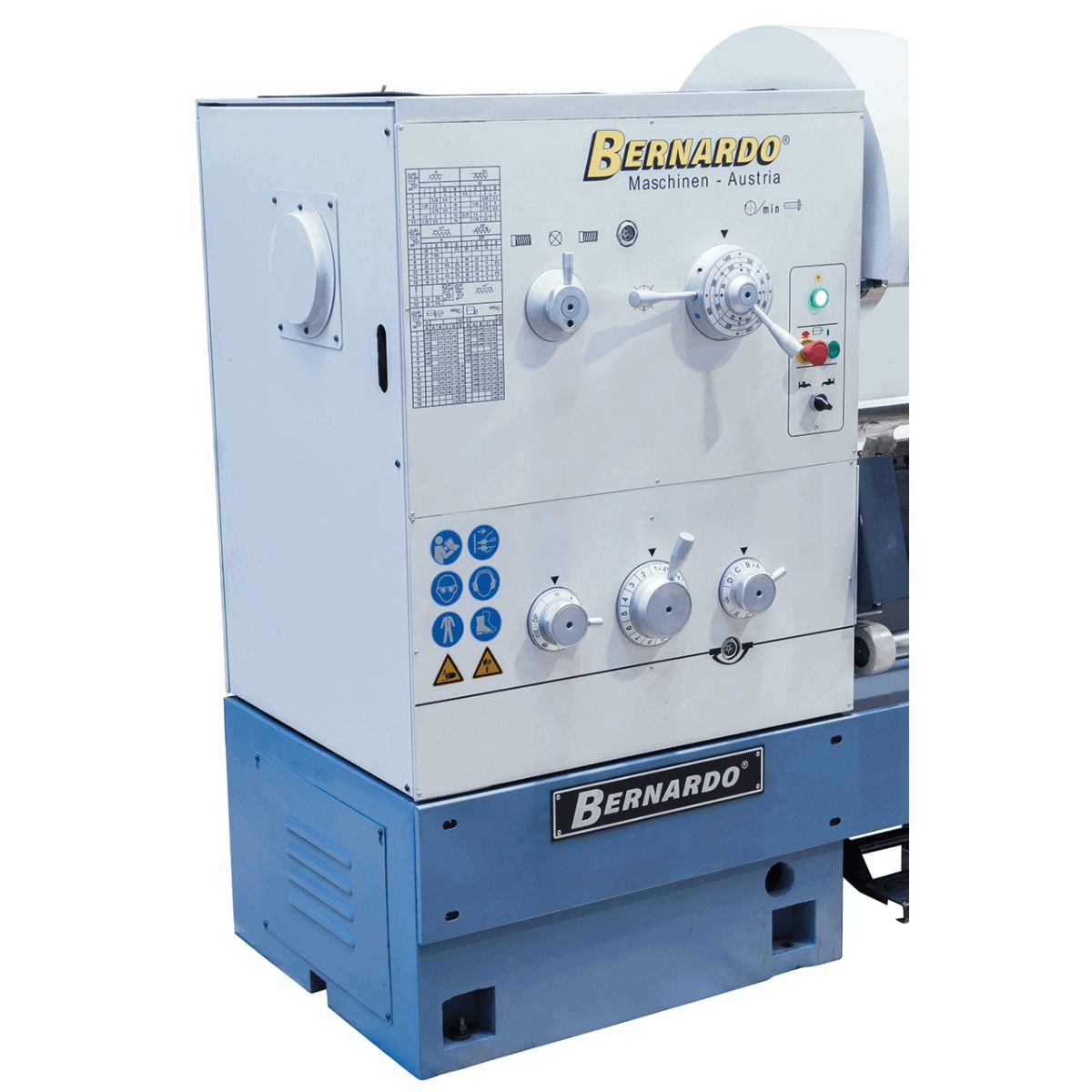

Getriebe
Erstbefüllung mit Shell Tellus 46
Werkzeug- und Zubehörsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Häufig gestellte Fragen

Die Goliath 660 × 3000 – für welche industriellen Bearbeitungsanwendungen ist sie konzipiert?

Die Goliath ist Bernardos Hochleistungs-Baureihe für die industrielle Fertigung: Wellen bis zu 3000 mm Länge, ein Bettdurchmesser von 660 mm für Werkstücke mit großem Querschnitt und ein breiter Stangendurchgang für die Bearbeitung von Stangen mit großem Durchmesser. Typische Anwendungen: Wellen für Industriegetriebe, Walzen, Trommeln, Hülsen und Komponenten für schwere Maschinen. Nicht für private Werkstätten geeignet – Fundament, Drehstromanschluss und Hebezeuge erforderlich.

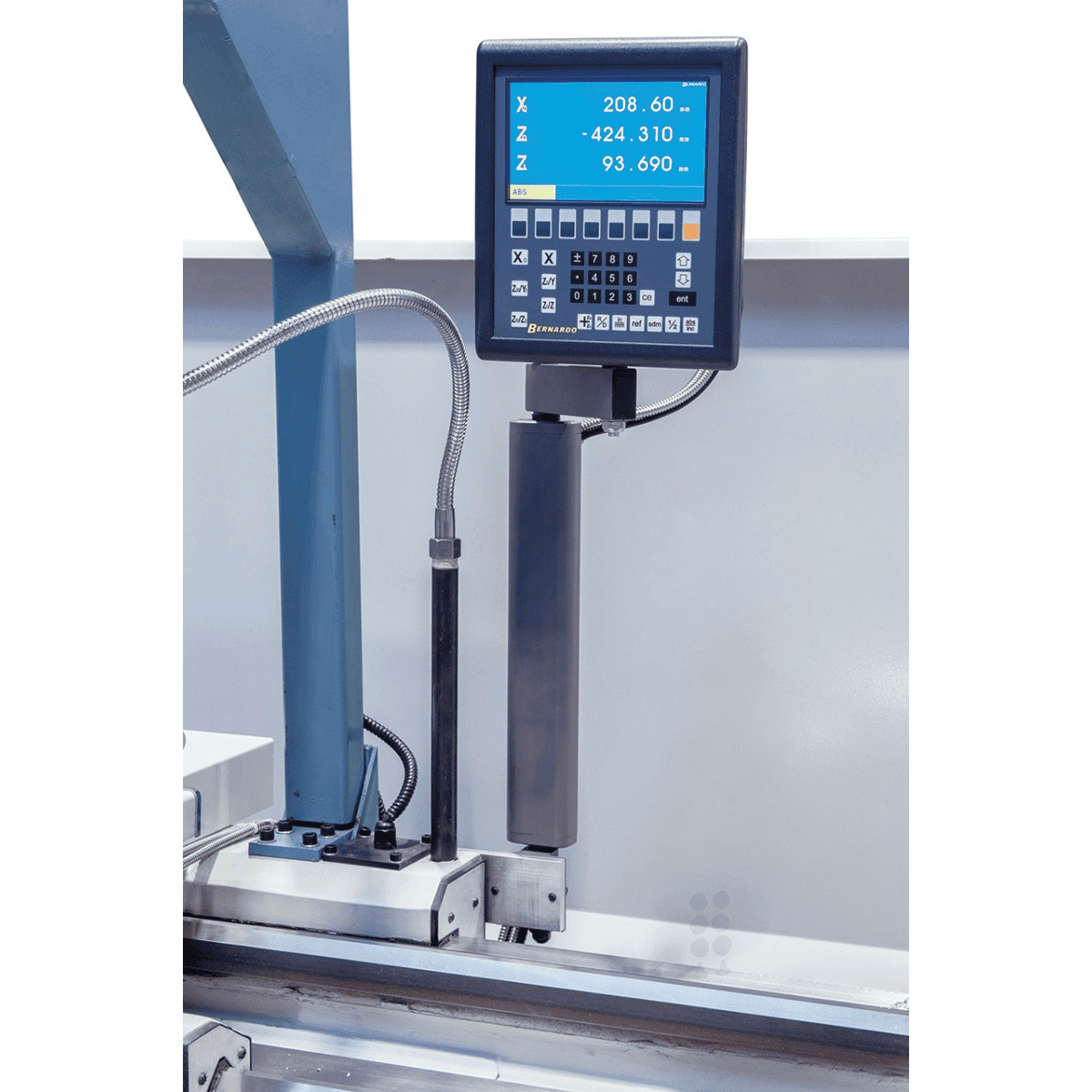

Die mitgelieferte 3-Achsen-Digitalanzeige ES-12 V – was misst sie und wie wird sie verwendet?

Sie liest gleichzeitig die X- (Quer-), Z- (Längs-) und W-Achse (Hin- und Rückwärtsachse) mit einer Auflösung von 0,001 mm aus. Bei der Goliath – mit einem Achsabstand von 3 Metern – ist die Digitalanzeige unerlässlich, um Messungen bei langen Werkstücklängen durchzuführen, wo mechanische Nonius-Skalen praktisch unlesbar sind. Die „Durchmesser“-Funktion berechnet automatisch den Drehdurchmesser aus der X-Position.

Welches Fundament benötigt die Goliath 660 x 3000?

Die Goliath 660 x 3000 wiegt über 5.000 kg. Erfordert ein von einem Statiker berechnetes Stahlbetonfundament, eine Nivellierung mittels Justierschrauben (die Ebenheit des Bettes beeinflusst direkt den Drehwinkel) und ein 400-V-Drehstromsystem mit ausreichendem Wärmeschutz. Kontaktieren Sie Krollit vor der Bestellung für die vollständigen Installationsspezifikationen.

Ersatzteile und Service verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch verfügbar.
