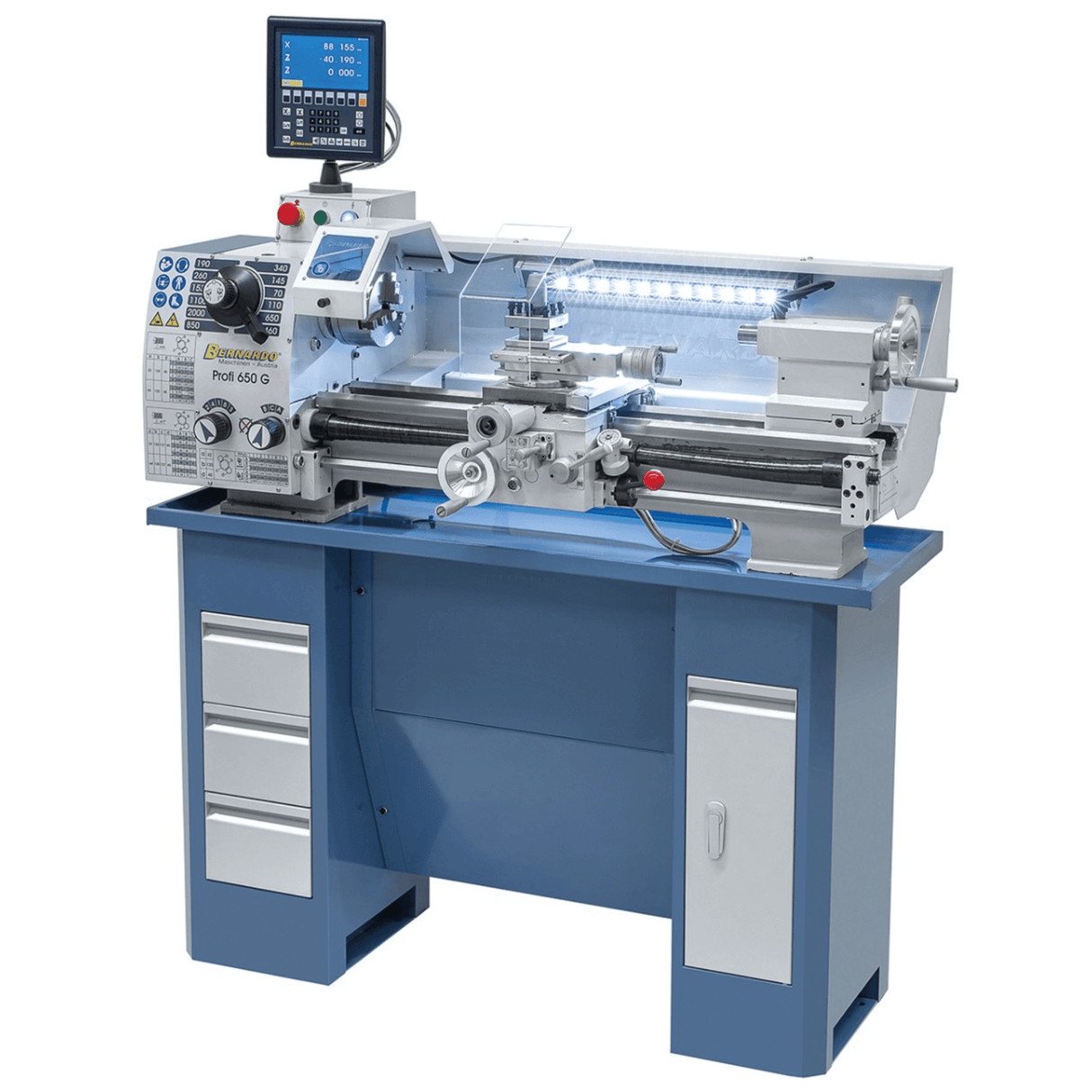

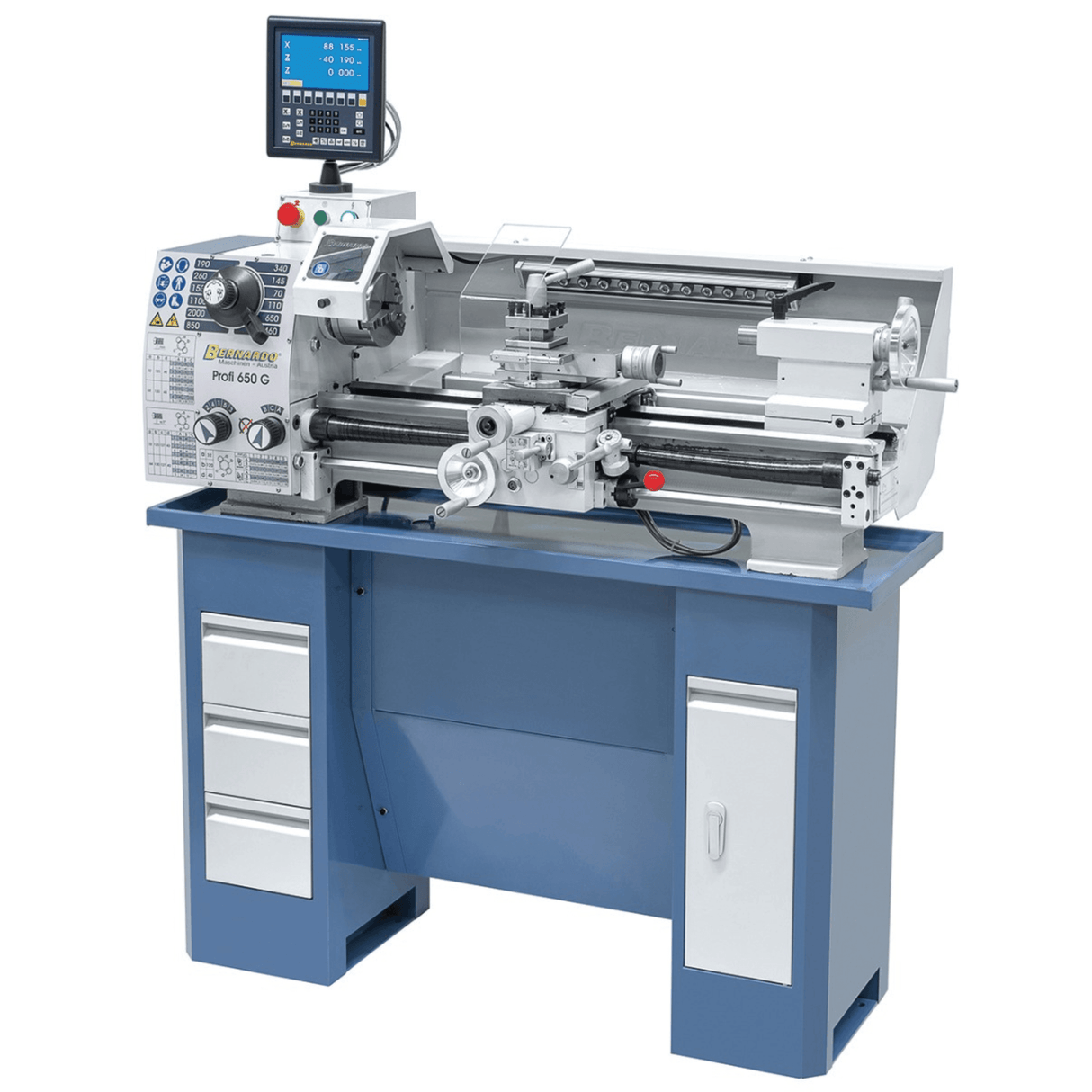

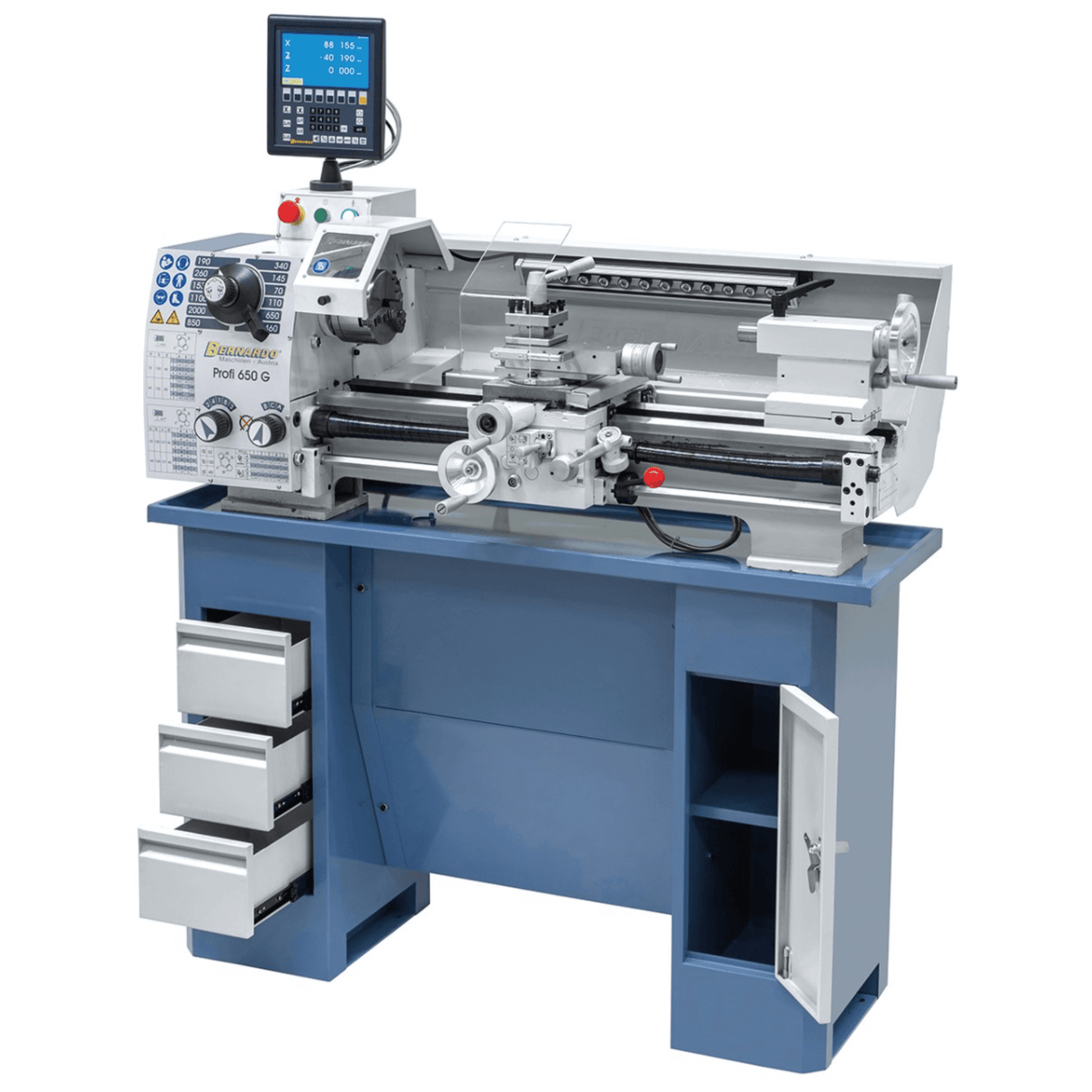

Bernardo Profi 650 G / 230 V Drehmaschine mit ES-12 V Digitalanzeige
Die Bernardo Profi 650 G / 230 V Drehmaschine ist eine kompakte und präzise Lösung für Werkstätten, Schulen und Labore, die Zuverlässigkeit auf kleinem Raum benötigen. Mit einem Spitzenabstand von 650 mm und einem Drehdurchmesser über dem Bett von 280 mm bearbeitet sie problemlos kleine bis mittelgroße Werkstücke. Das 12-stufige Getriebe (70–2000 U/min) ermöglicht schnelles und wiederholgenaues Einstellen, während der 0,75 kW (S1) – 1,0 kW (S6) Einphasenmotor einen kontinuierlichen Betrieb gewährleistet. Die 2-Achsen-Digitalanzeige ES-12 V verbessert die Kontrolle und Präzision und reduziert die Rüstzeiten. Die Maschine ist komplett ausgestattet mit einem Ø 125 mm Selbstzentrierfutter, einem 4-fach Revolver, LED-Beleuchtung, Schutzvorrichtungen und Getrieben für metrische und zöllige Gewinde. Eine robuste (202 kg), praktische und erschwingliche Drehmaschine für hochwertige Ergebnisse.
Hauptspezifikationen
Spitzenabstand: 650 mm
Spitzenhöhe: 140 mm
Drehdurchmesser über Bett: 280 mm
Bettbreite: 160 mm
Spindelbohrung: Ø 26 mm, MT4-Kegel
Drehzahlbereich: 70 – 2000 U/min (12 Stufen)
Längsvorschübe: 0,036 – 0,364 mm/U (15)
Quervorschübe: 0,019 – 0,188 mm/U (15)
Metrische Gewinde: 0,25 – 5 mm (27 Stufen)
Zollgewinde: 6 – 96 TPI (20 Schritte)

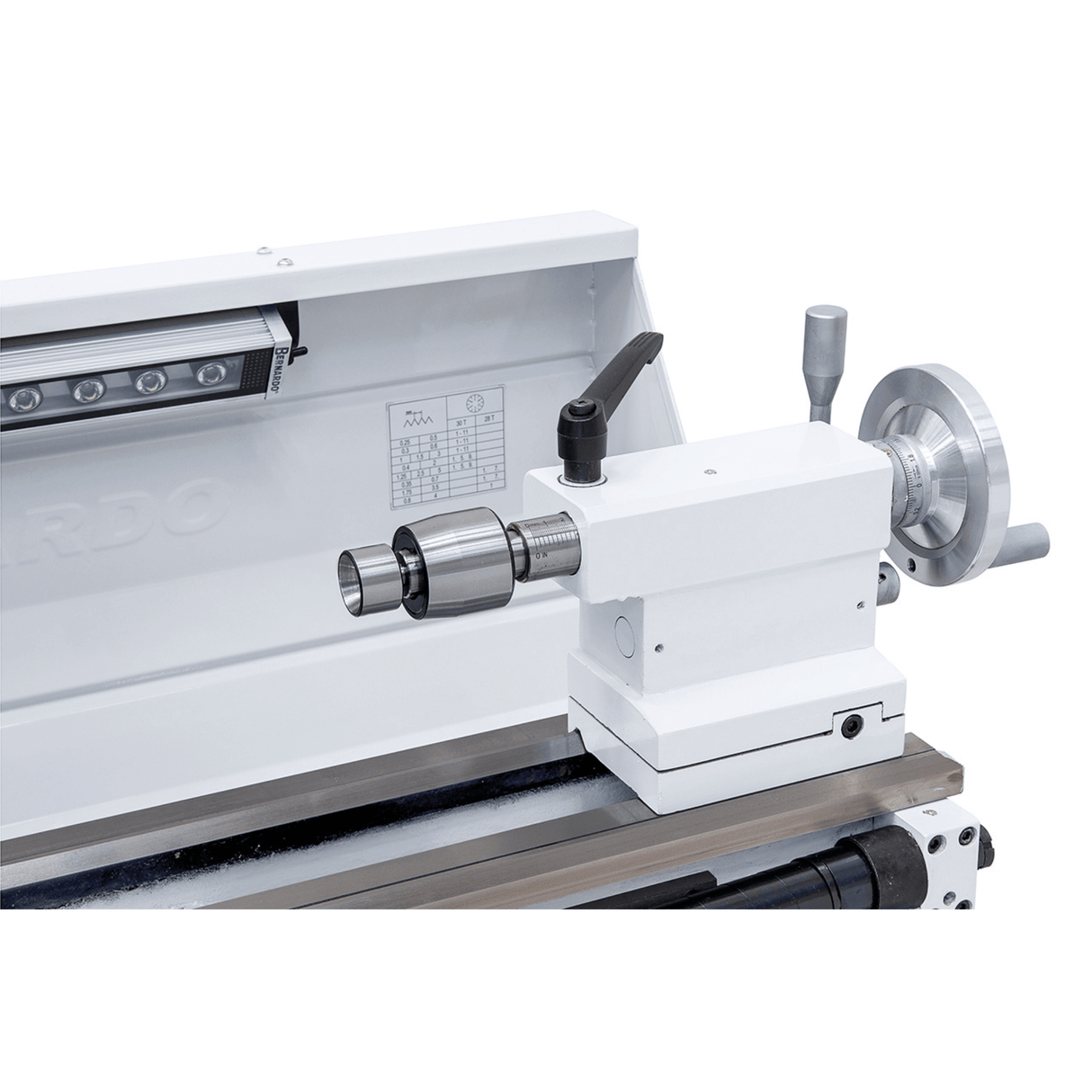

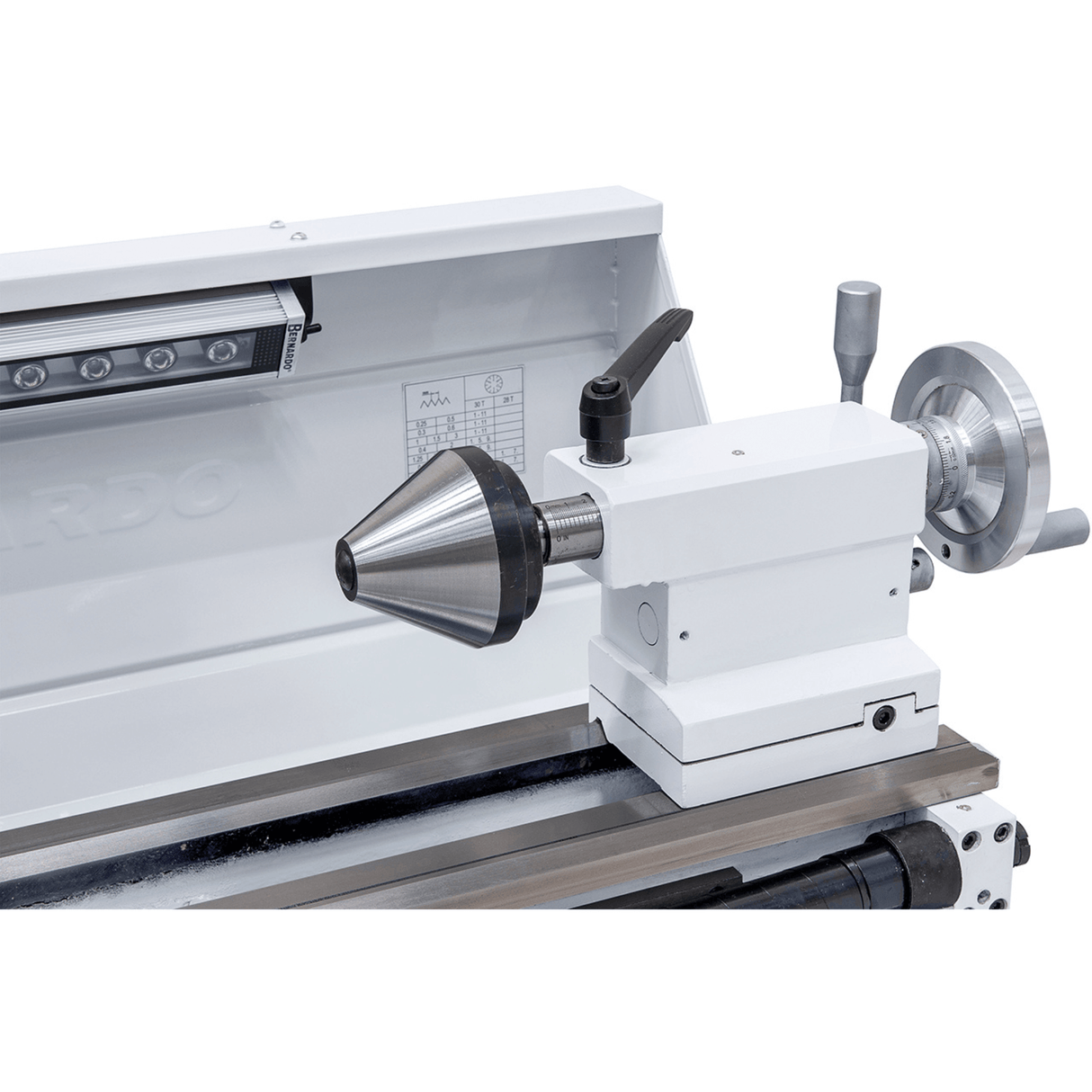

Reitstockpinole: 105 mm Hub, MT3-Kegel
Spindelaufnahme: DIN 55029, D1-4

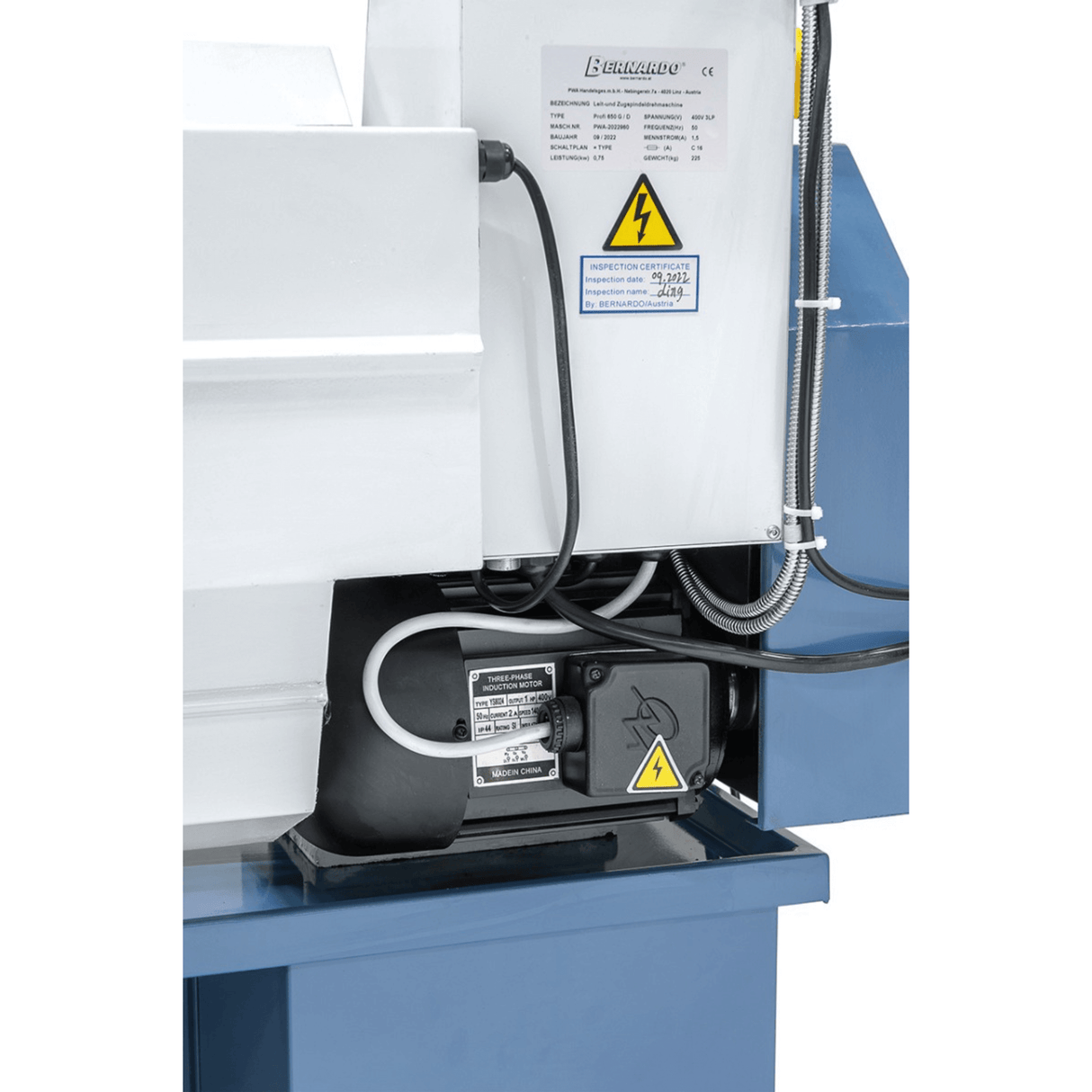

Motorleistung: 0,75 kW (S1) / 1,0 kW (S6) – 230 V
Abmessungen: 1400 x 720 x 520 mm (ohne Ständer)
Gewicht: 202 kg
Technische Daten:
| Angeben |
Wert |
| Marke |
Bernardo |
| Modell |
Profi 650 G / 230 V |
| Abstand zwischen den Spitzen |
650 mm |
| Spitzenhöhe |
140 mm |
| Drehdurchmesser auf der Werkbank |
280 mm |
| Bett Breite |
160 mm |
| Spindelbohrung |
Ø 26 mm |
| Spindelkonus |
MT4 |
| Spindelanschluss |
DIN 55029, D1-4 |
| Drehzahlbereich |
70 – 2000 U/min (12 Stufen) |
| Längsvorschub |
0,036 – 0,364 mm/U (15) |
| Quervorschub Drehzahl |
0,019 – 0,188 mm/U (15) |
| Metrische Gewinde |
0,25 – 5 mm (27 Steigungen) |
| Zollgewinde |
6 – 96 Gänge pro Zoll (20 Steigungen) |
| Reitstock-Pinushub |
105 mm |
| Reitstock-Konus |
MT3 |
| Motor |
0,75 kW (S1) / 1,0 kW (S6) – 230 V |
| Maschinenabmessungen |
1400 x 720 x 520 mm* |
| Gewicht |
202 kg |
| * |
Ohne Ständer |
Lieferumfang:

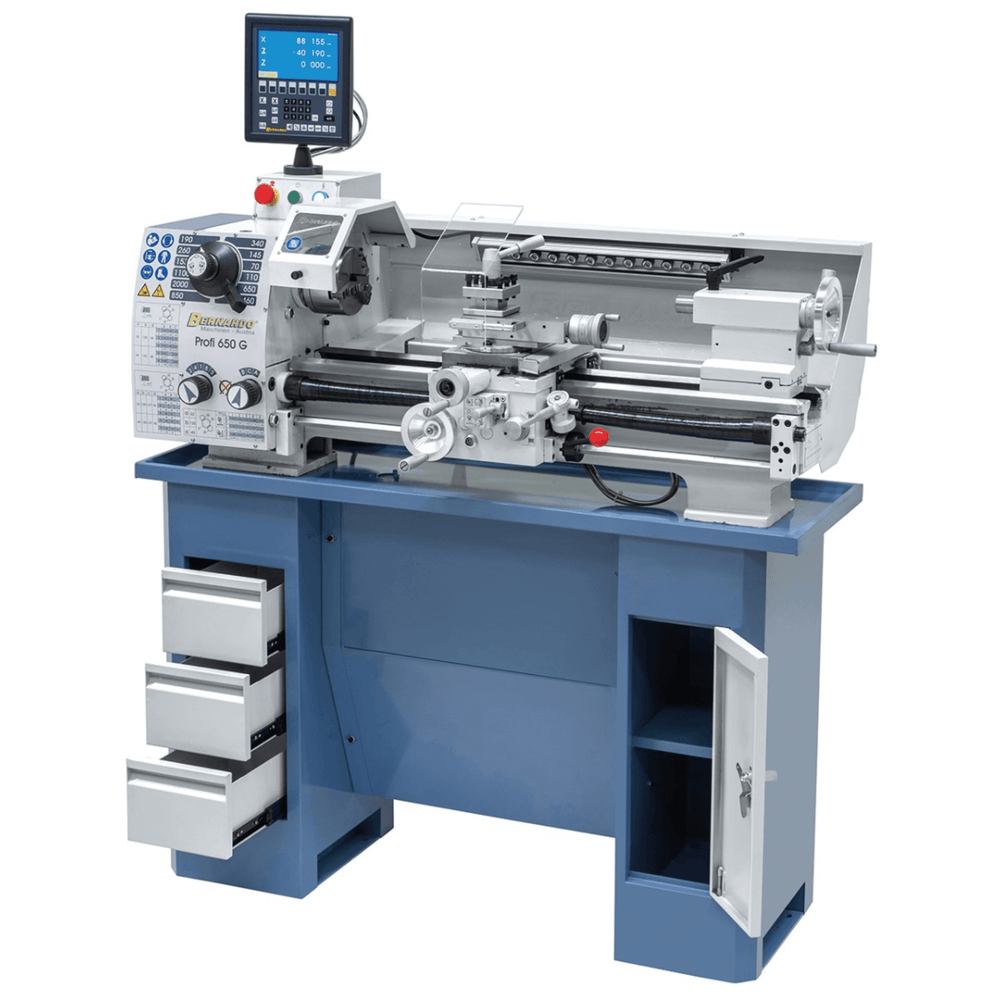

Untergestell inklusive
ES-12 V 2-Achsen-Digitalanzeige (LCD)

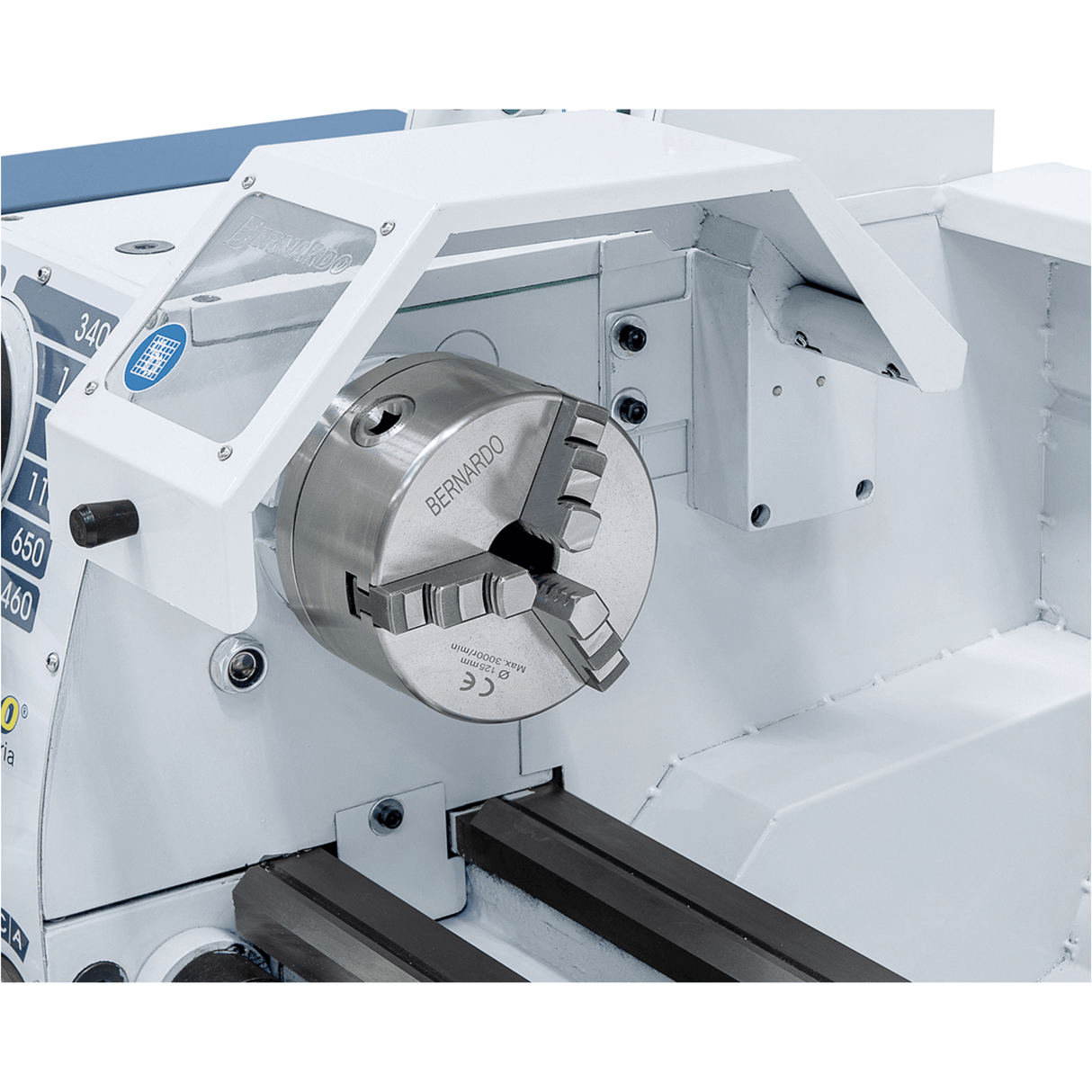

3-Backen-Selbstzentrierfutter Ø 125 mm + Ø 125 mm Flansch

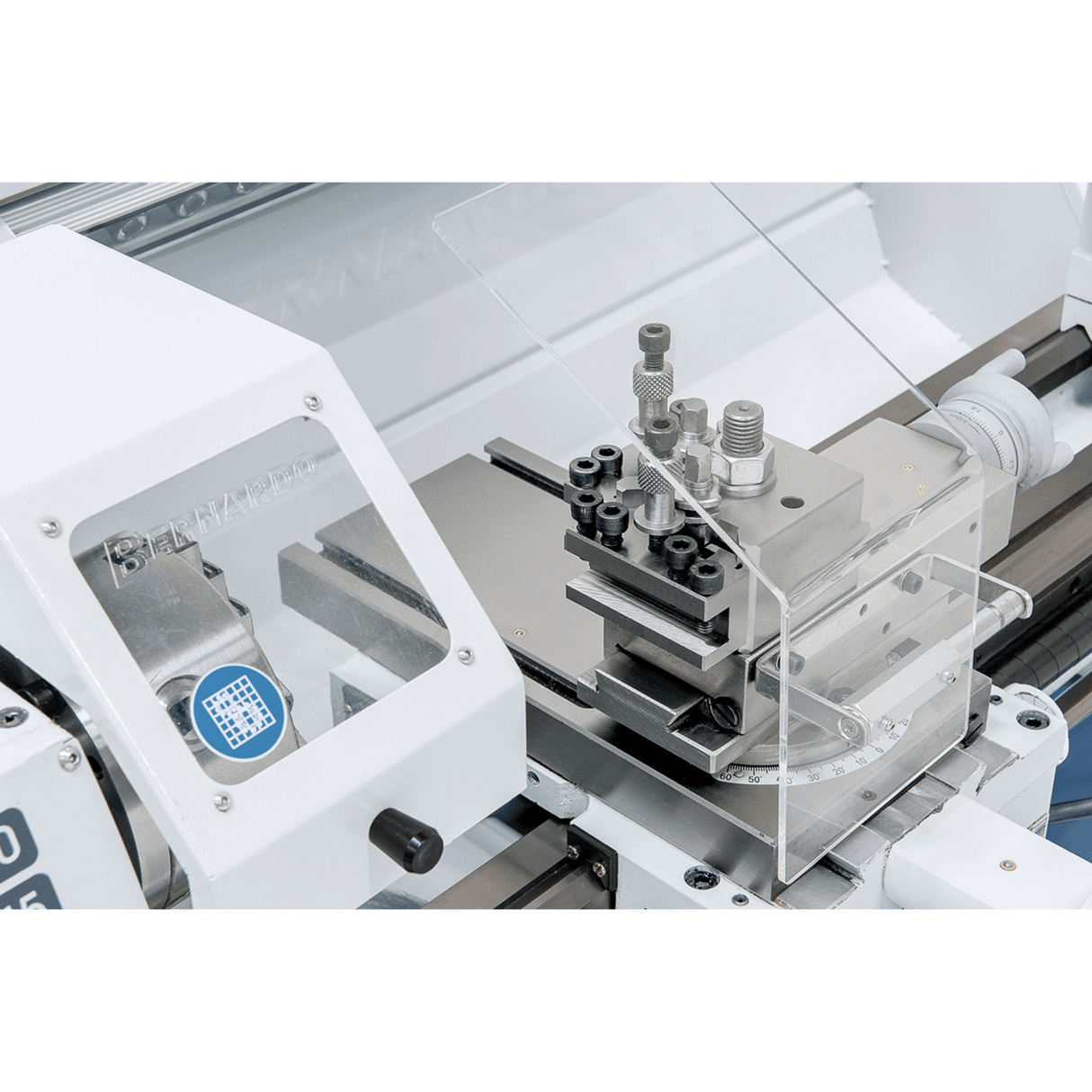

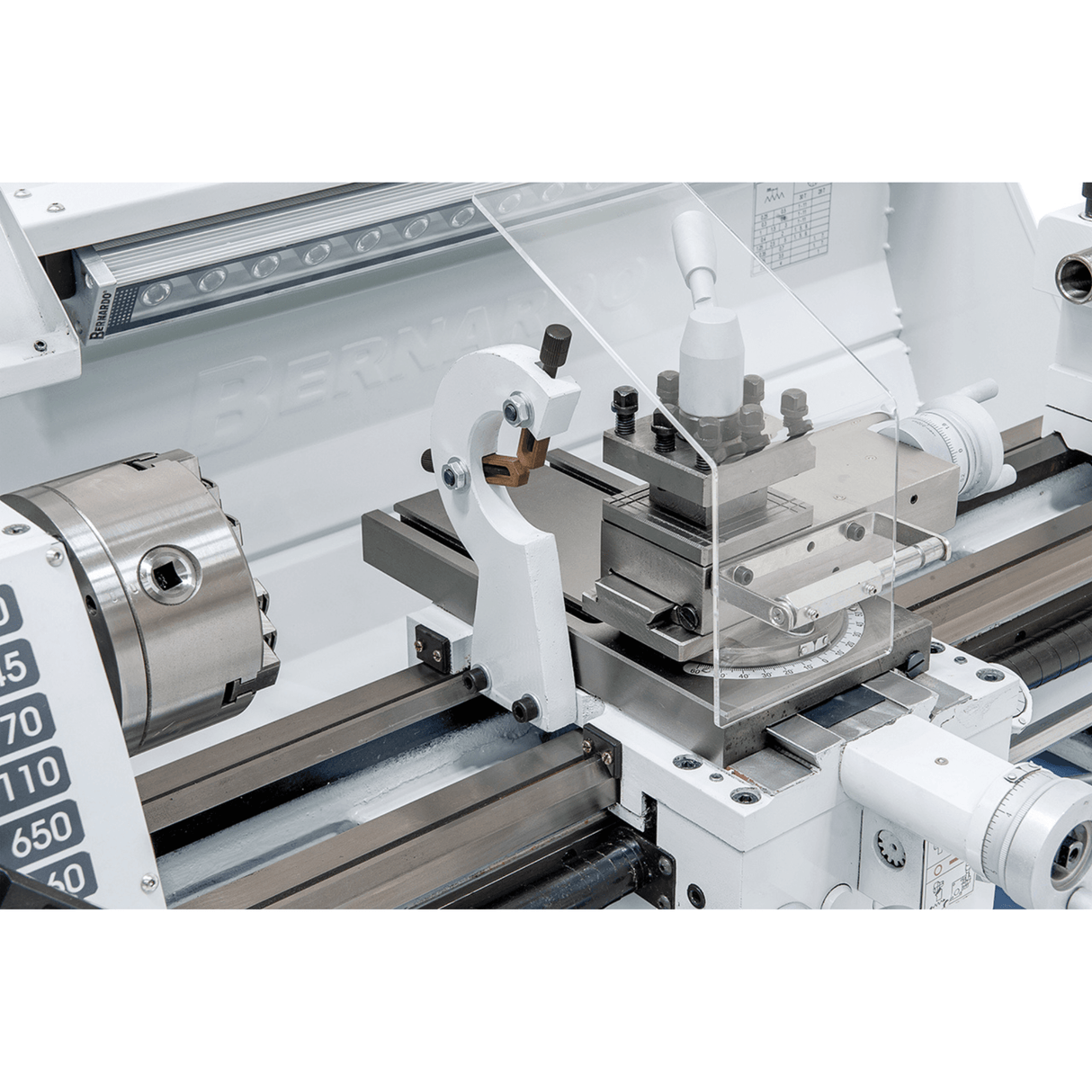

4-fach Werkzeughalter

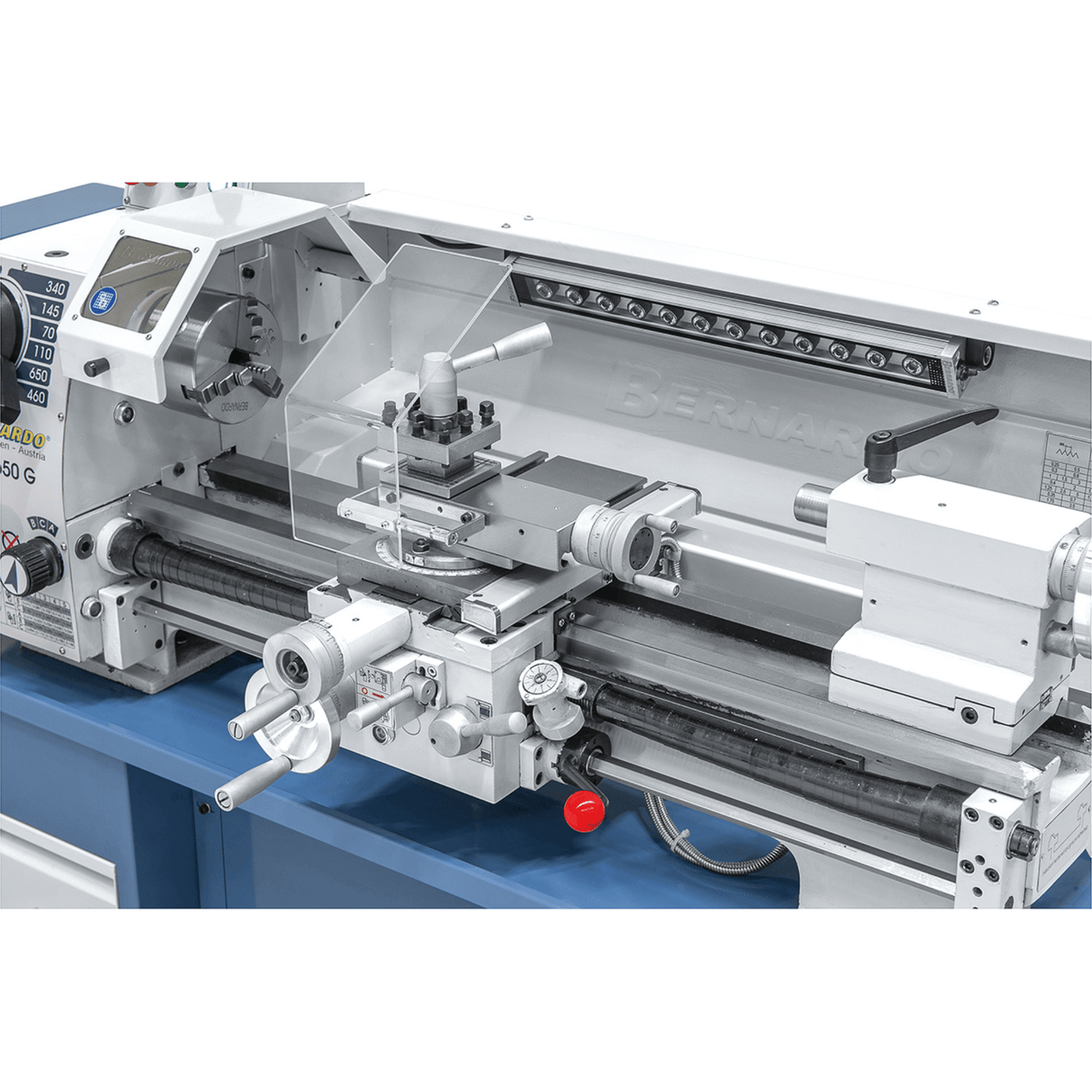

Querschlitten mit Oberschlitten
Spitzen

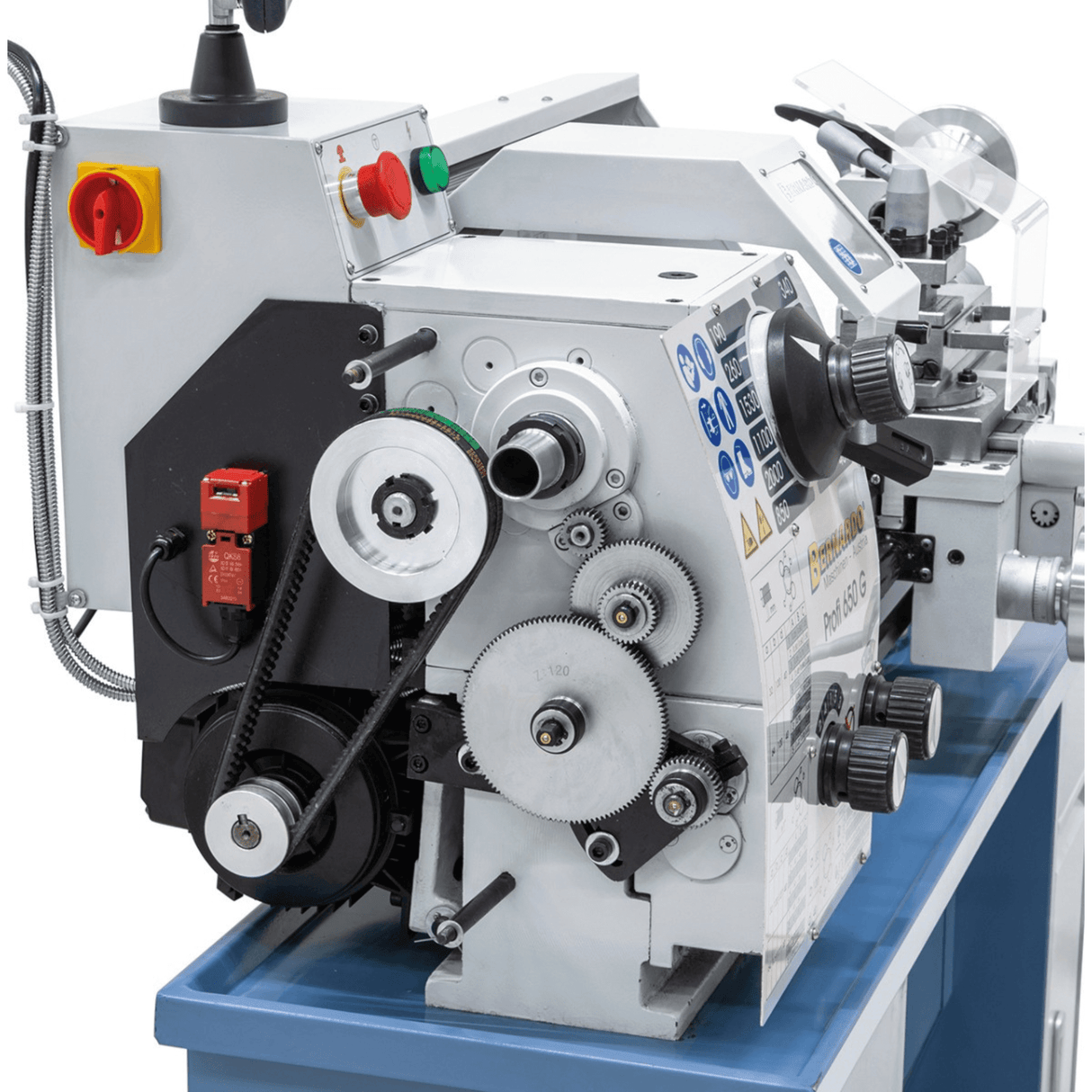

Gangschaltung + Gewindeeinstellrad
LED-Maschine Licht
Schutzvorrichtungen: Spannfutterschutz, Spritzschutz, Leitspindelabdeckung
Werkzeug- und Zubehörset
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen den Modellen Profi 650 und Profi 550/700 derselben Serie?
Die Zahl in der Bezeichnung gibt den Spitzenabstand in mm an – die maximale Länge des Werkstücks, das gedreht werden kann. Profi 550 mm. Der 26-mm-Stangendurchgang gibt den maximalen Durchmesser der Stange an, die ohne Drehung durch die Spindelbohrung geführt werden kann. Das G-Gear-Getriebe liefert bei niedrigen Drehzahlen ein höheres Drehmoment als riemengetriebene Versionen.
Wie funktioniert das G-Gear-Getriebe?
Die Profi 650 nutzt das G-Gear-Getriebe zur Drehzahlregelung: mehr Drehmoment bei niedrigen Drehzahlen als riemengetriebene Variatoren, geeignet für harte Stähle und große Querschnitte. Die Schaltung erfolgt aus dem Stillstand über den externen Hebel – kein Riemenausbau erforderlich.

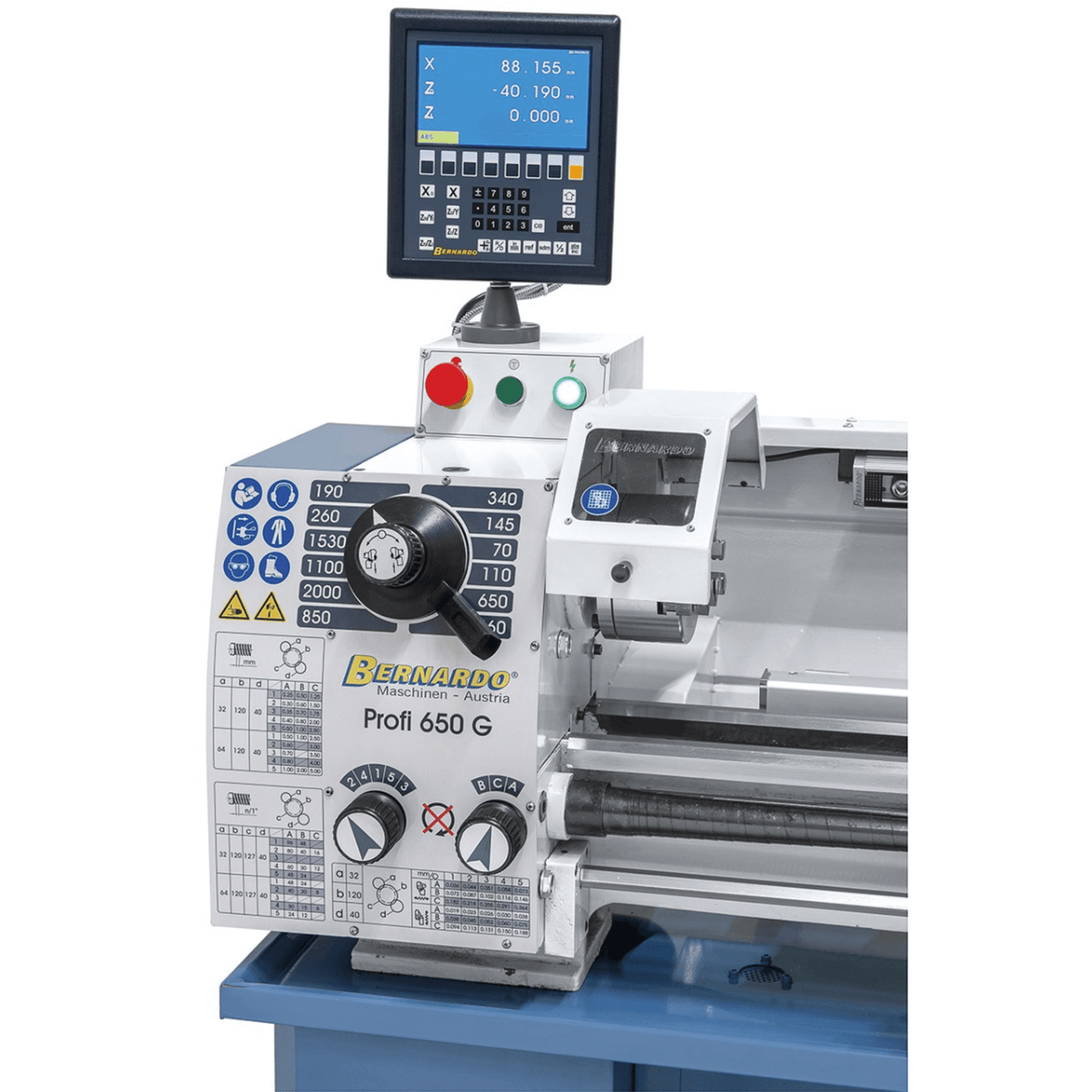

Die mitgelieferte digitale Positionsanzeige ES-12 V – wie verbessert sie die Bearbeitung?
Die mitgelieferte 2-Achsen-Positionsanzeige ES-12 V zeigt die tatsächliche Position der Längs- und Querschlitten mit einer Auflösung von 0,01 mm an – dadurch entfällt das Ablesen mit dem Nonius und Maßfehler werden reduziert. Nullpunktvoreinstellung und Drehdurchmesserberechnung sind ohne Programmierung sofort einsatzbereit.
230-V-Stromversorgung: Wird für die Profi 650 ein Transformator benötigt?
230 V Einphasenstrom – Anschluss direkt an eine Standard-Industriesteckdose (Schuko 16A) in Italien. Kein Transformator oder Drehstromverteiler erforderlich. Geeignet für private Labore, Werkstätten ohne Drehstromanschluss und Berufsschulen.
Ersatzteile und Service verfügbar?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch verfügbar.
