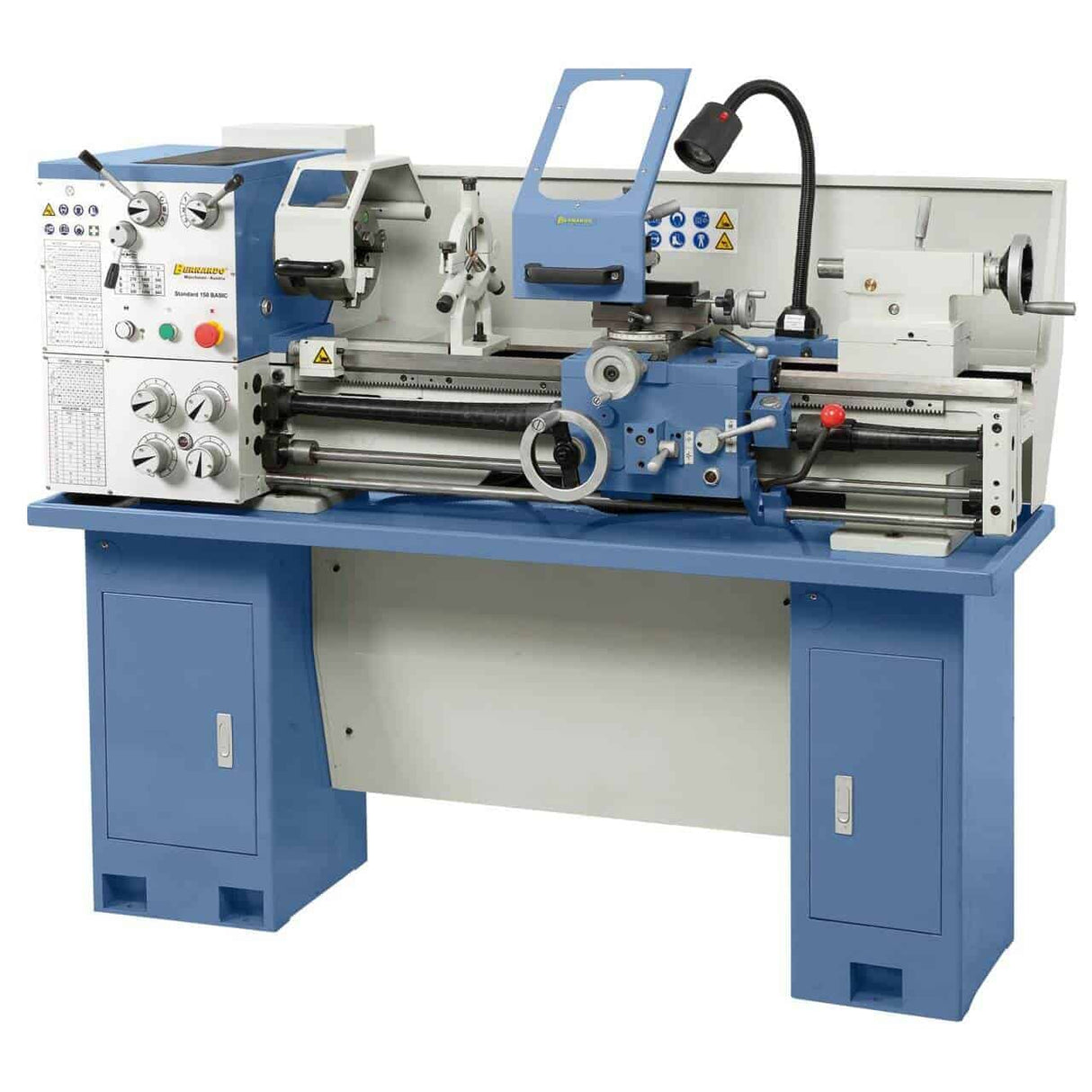

Bernardo Standard 150 Basic Drehmaschine – Kompakt, robust und präzise
Die Bernardo Standard 150 Basic ist eine kompakte Profi-Drehmaschine, die speziell für Werkstätten, Schulen und Instandhaltungsabteilungen entwickelt wurde, die Wert auf Zuverlässigkeit und Wirtschaftlichkeit legen. Mit einem Spitzenabstand von 1000 mm und einem Drehdurchmesser über dem Bett von 330 mm bearbeitet sie präzise mittelgroße Werkstücke. Das 9-Gang-Getriebe (75–1400 U/min) ist einfach und robust; die Spindelbohrung Ø 40 mm mit D1-4-Schaft sorgt für breite Kompatibilität. Das 220 mm lange abnehmbare Bett ermöglicht die Bearbeitung von Aussparungen bis zu einem Durchmesser von 430 mm. Zur Ausstattung gehören ein selbstzentrierendes und unabhängiges Spannfutter, Lünetten, eine Planscheibe, ein 4-Positionen-Revolver, eine Sicherheitskupplung, eine magnetische Motorbremse und ein CE-Bremspedal, eine LED-Leuchte und Schutzvorrichtungen. 1,5 kW (S1) / 2,2 kW (S6) Motor – 400 V, robuste Konstruktion (180 mm Bett, 455 kg) für Stabilität, Sicherheit und gleichmäßige Oberflächengüte.
Hauptspezifikationen
Spitzenweite: 1000 mm
Spitzenhöhe: 165 mm
Drehdurchmesser über Bett: 330 mm (Ausladung bis 430 mm; abnehmbares Bett 220 mm)
Ø über Querschlitten: 180 mm
Bettbreite: 180 mm
Spindelbohrung: Ø 40 mm – DIN 55029 D1-4 Anschluss

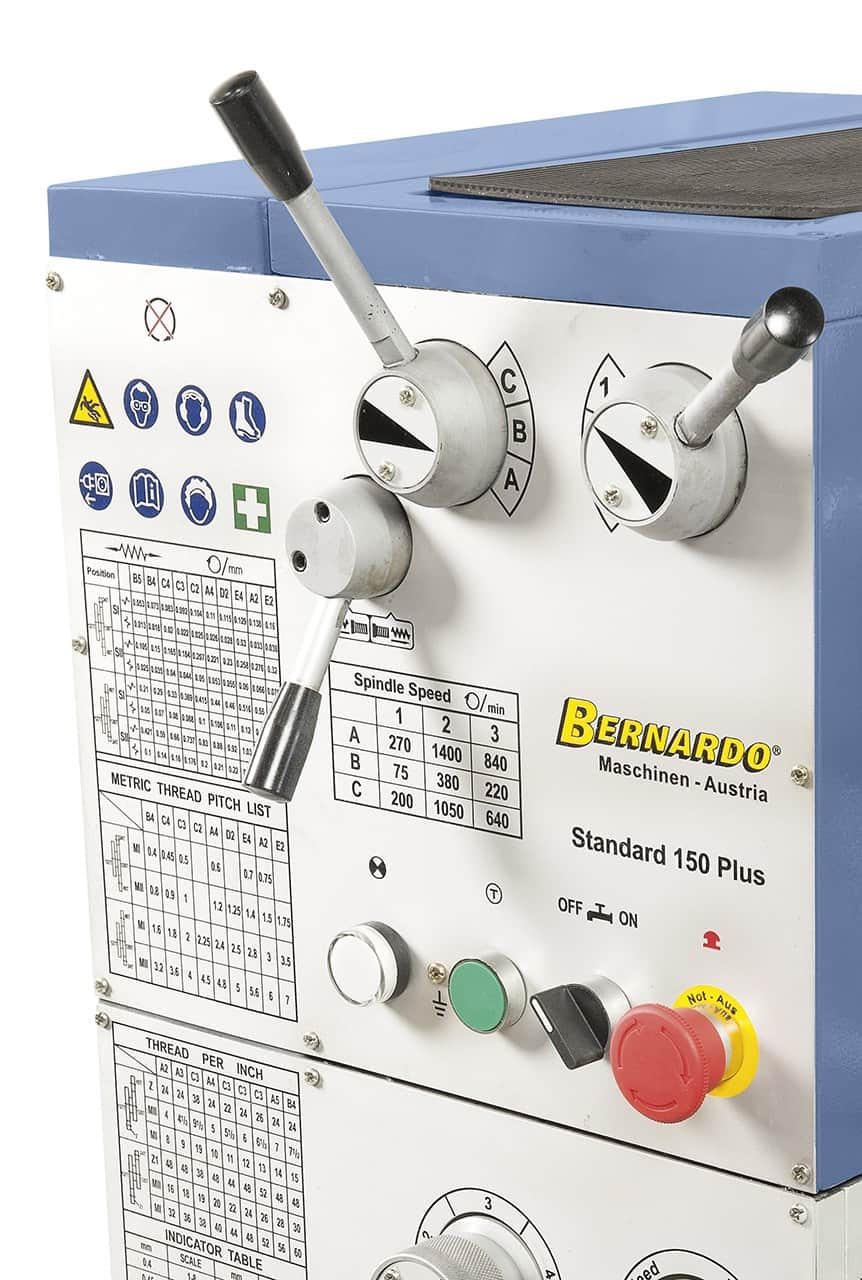

Drehzahl: 75 – 1400 U/min (9 mechanische Stufen)

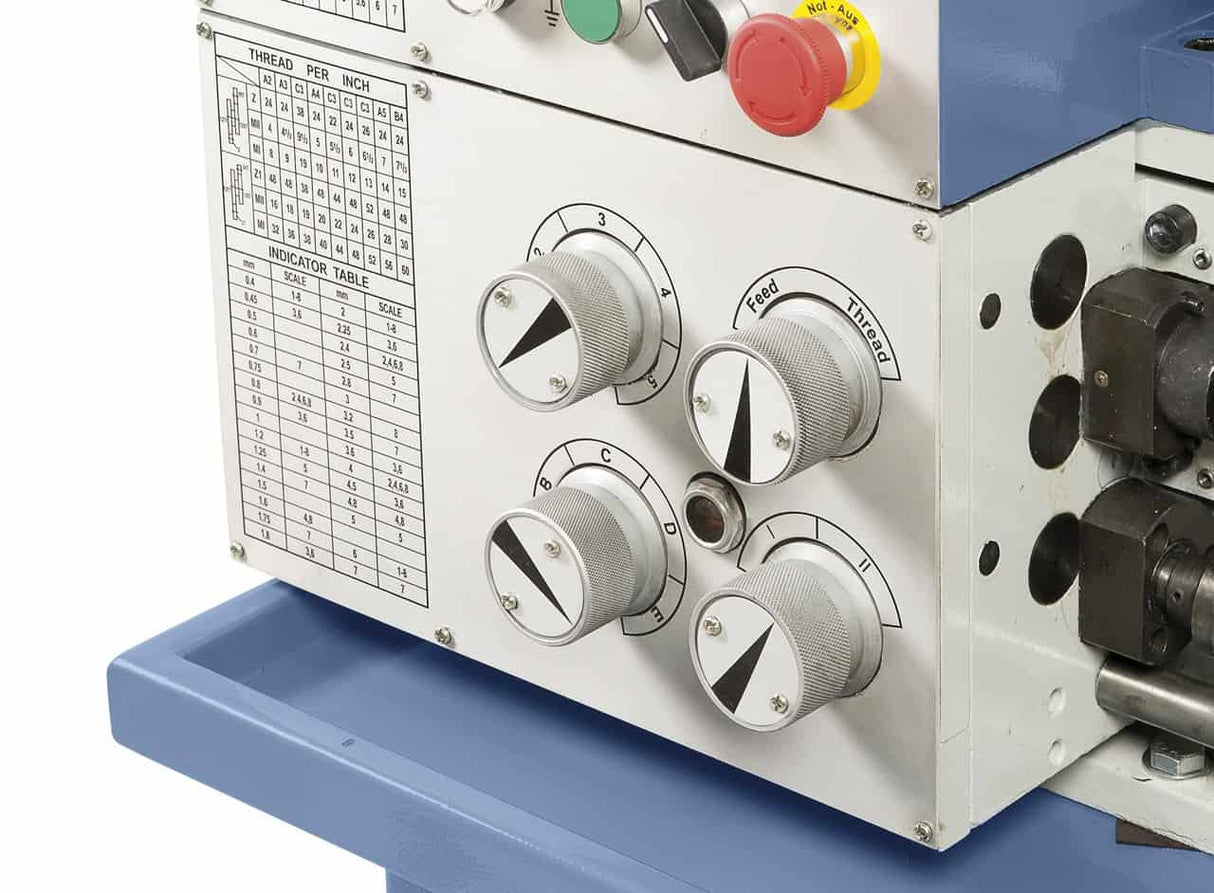

Vorschübe lang: 0,053 – 1,29 mm/U (40)
Quervorschübe: 0,013 – 0,31 mm/U (40)
Metrische Gewinde: 0,4 – 7 mm (32)
Zollgewinde: 4 – 60 TPI (36)
Reitstock: 110 mm Hub,
MK3-Kegel (MT3) Motor: 1,5 kW (S1) / 2,2 kW (S6) – 400 V
Abmessungen: 1600 × 700 × 1280 mm —
Gewicht: 455 kg
Technische Daten:
| Angeben |
Wert |
| Marke |
Bernardo |
| Modell |
Standard 150 Basic |
| Abstand zwischen den Spitzen |
1000 mm |
| Spitzenhöhe |
165 mm |
| Ø auf der Werkbank |
330 mm |
| Ø auf der Aussparung* |
430 mm |
| Ø am Querschlitten |
180 mm |
| Bettbreite |
180 mm |
| Spindelbohrung |
Ø 40 mm |
| Spindelanschluss |
DIN 55029, D1-4 |
| Drehzahl |
75 – 1400 U/min (9 Stufen) |
| Vorschübe längs/quer |
0,053–1,29 / 0,013–0,31 mm/U (40/40) |
| Metrische Gewinde |
0,4–7 mm (32) |
| Zollgewinde |
4–60 TPI (36) |
| Reitstock-Pinushub |
110 mm |
| Reitstockkonus |
MK3 (MT3) |
| Motor |
1,5 kW (S1) / 2,2 kW (S6) – 400 V |
| Abmessungen (L × B × H) |
1600 × 700 × 1280 mm |
| Gewicht |
455 kg |
| * Abnehmbares Bett |
220 mm |
Lieferumfang:

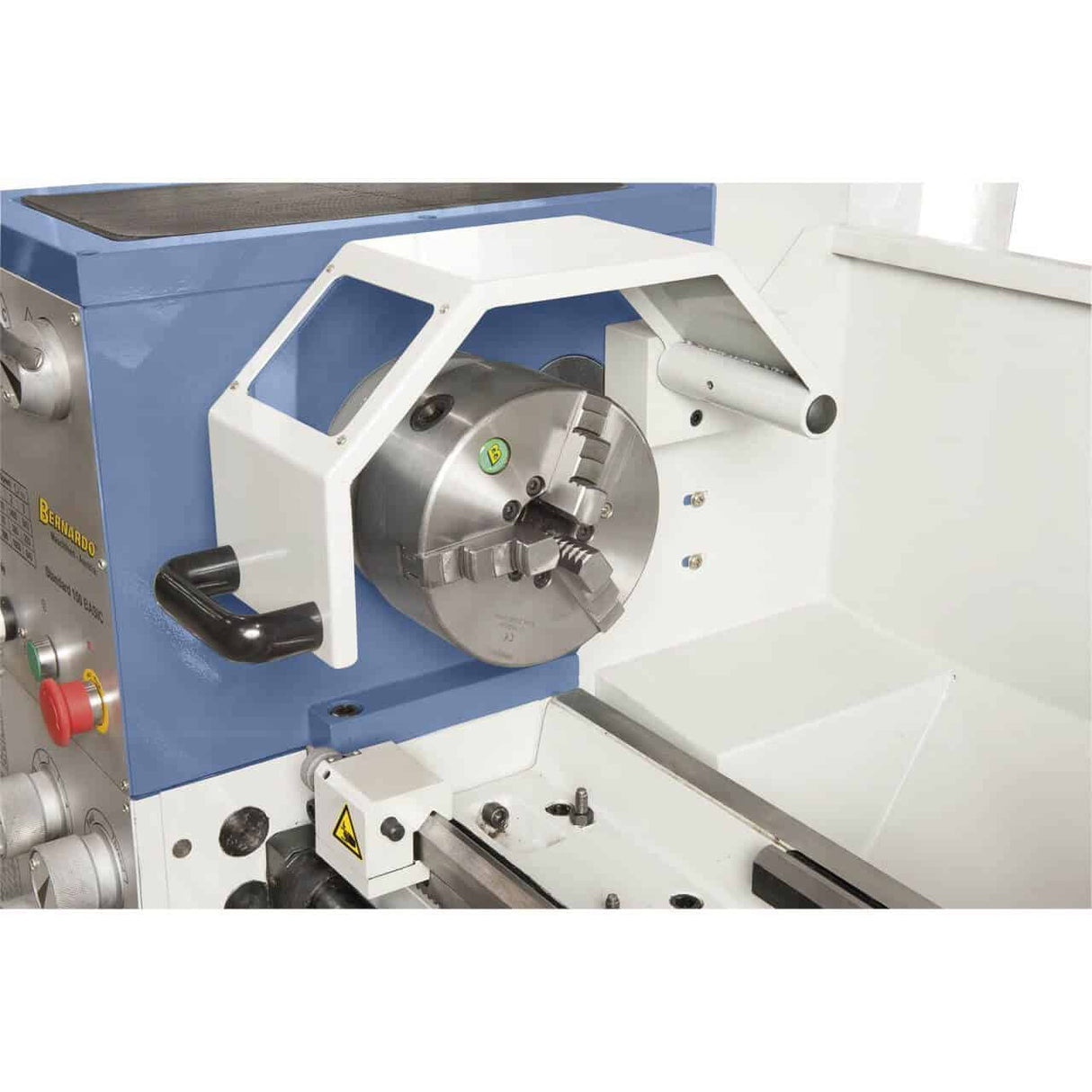

Selbstzentrierendes Spannfutter DK11 Ø 160 mm (D4)

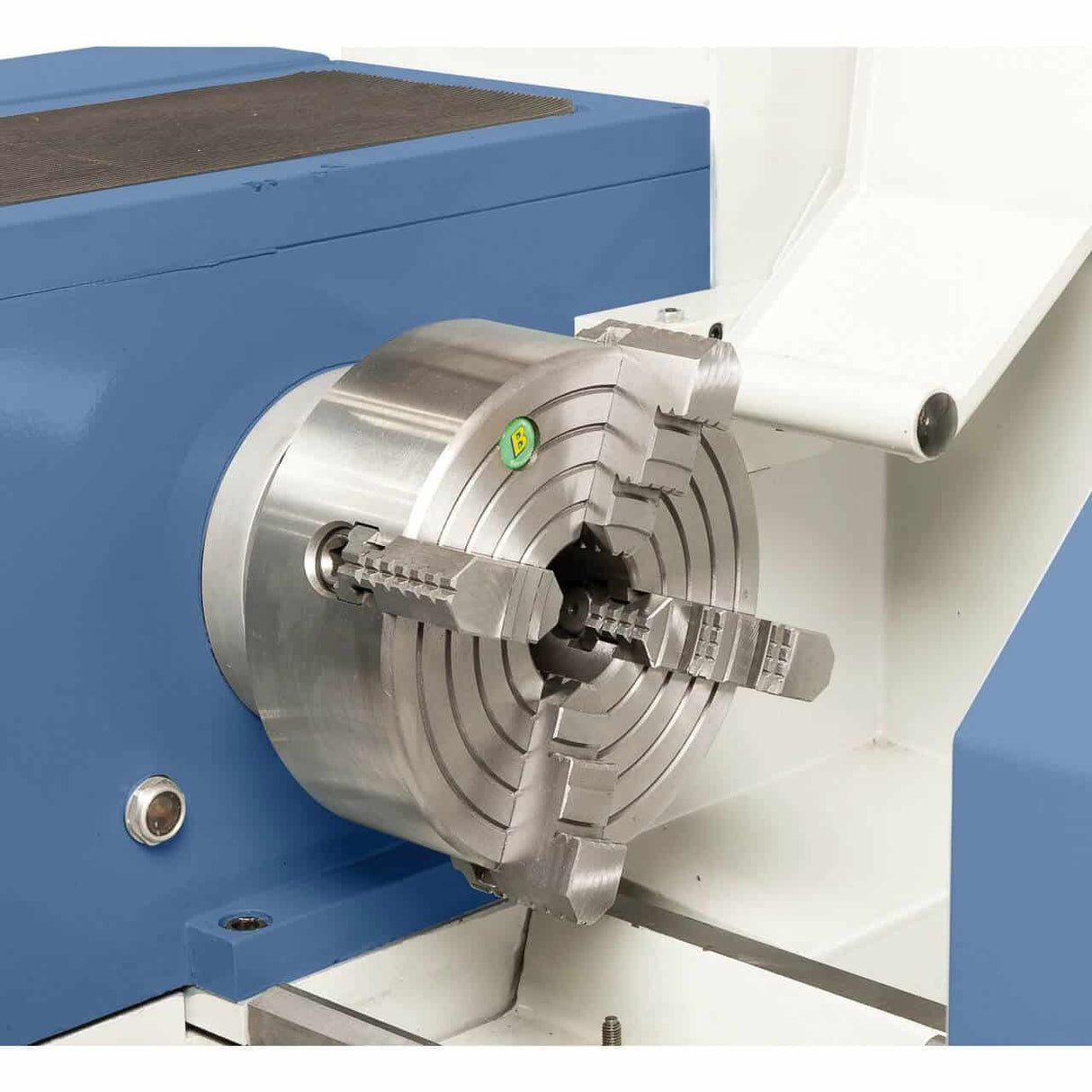

Unabhängiges Spannfutter Ø 200 mm (D4) (DIN 55029)
Frontplatte Ø 250 mm
Feste Lünette (Ø 60 mm Durchgang) und bewegliche Lünette (Ø 60 mm Durchgang)

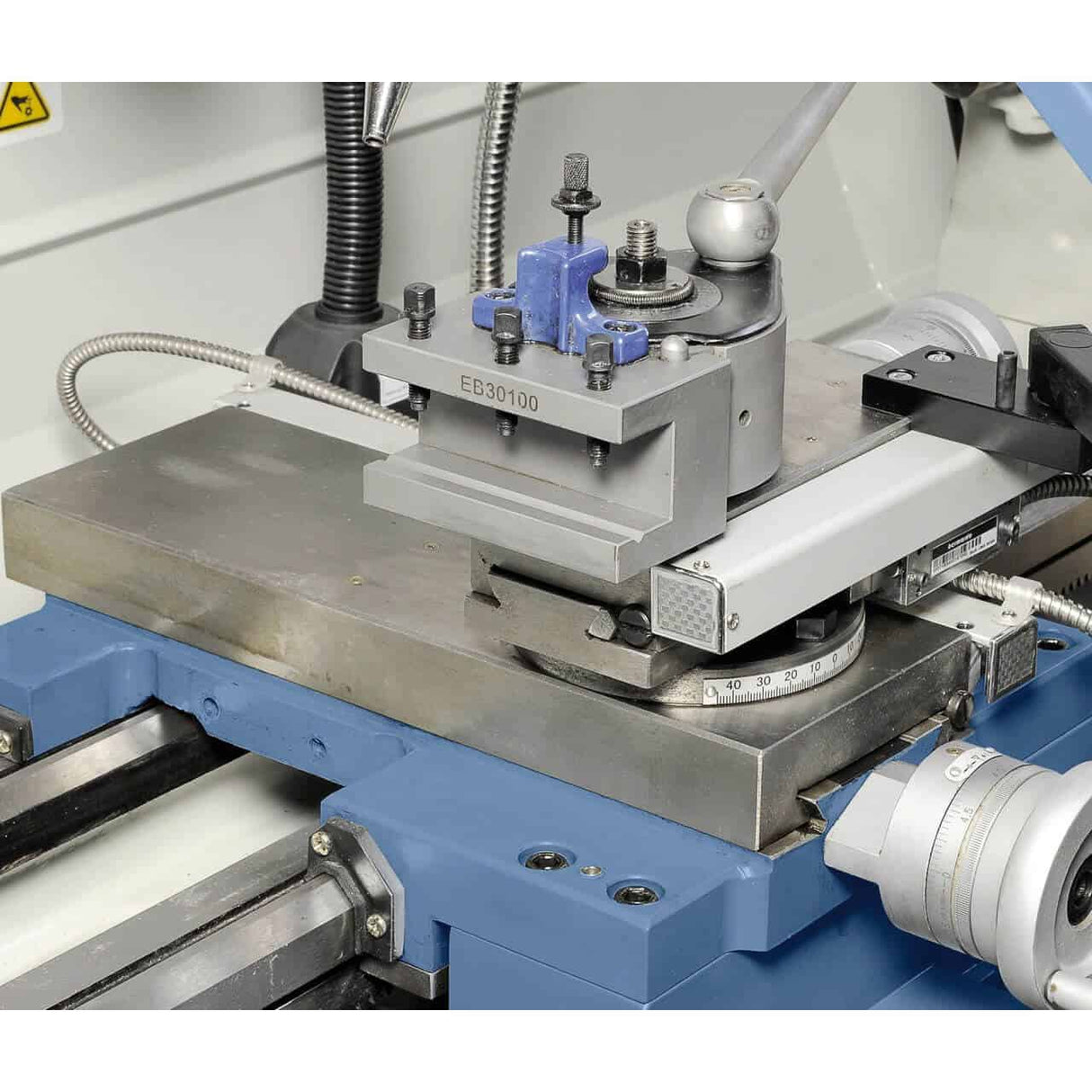

4-fach Werkzeugrevolver mit Schutzvorrichtung

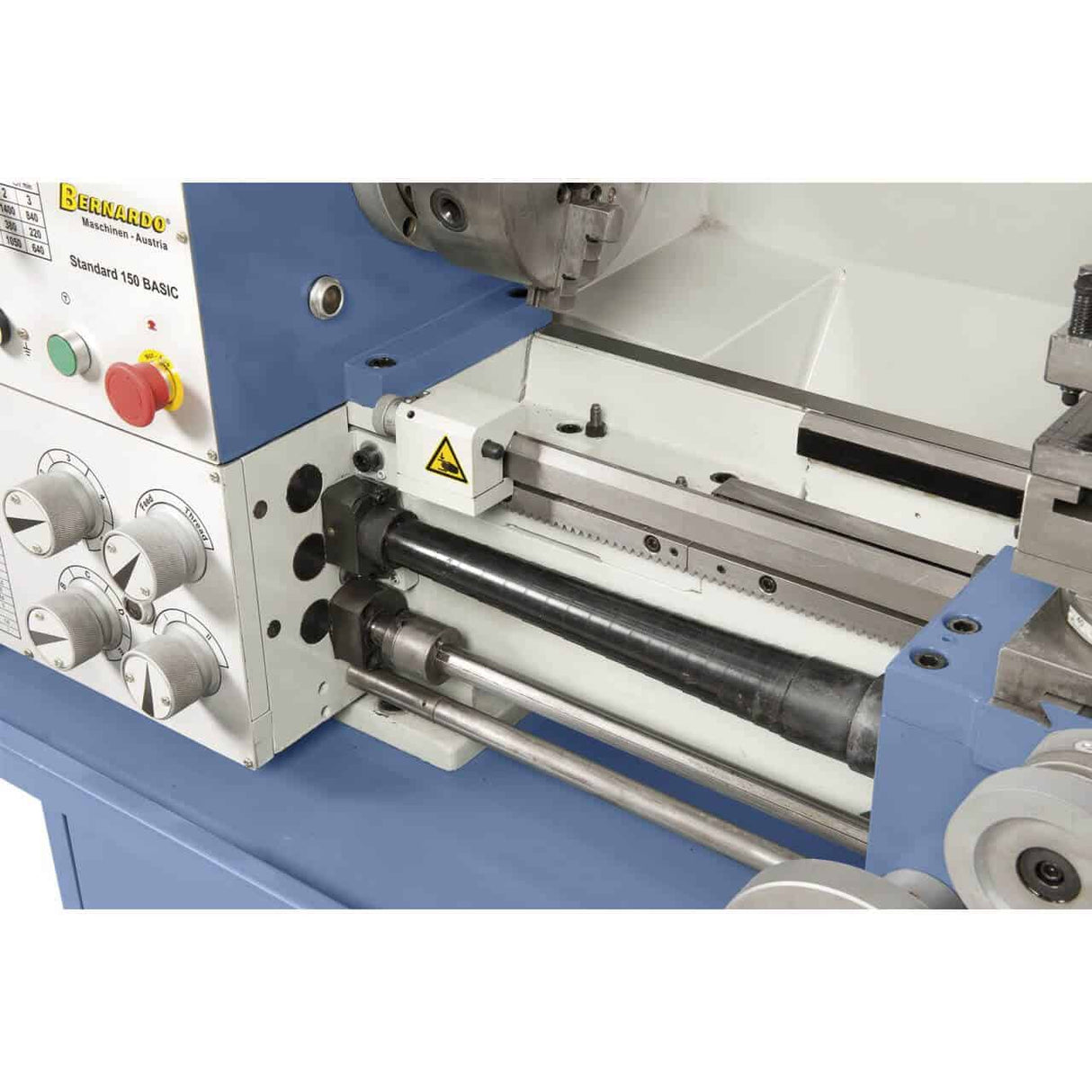

Sicherheitskupplung und mikrometrischer Längsanschlag
Spänewanne, Spritzschutz und Schutzvorrichtungen

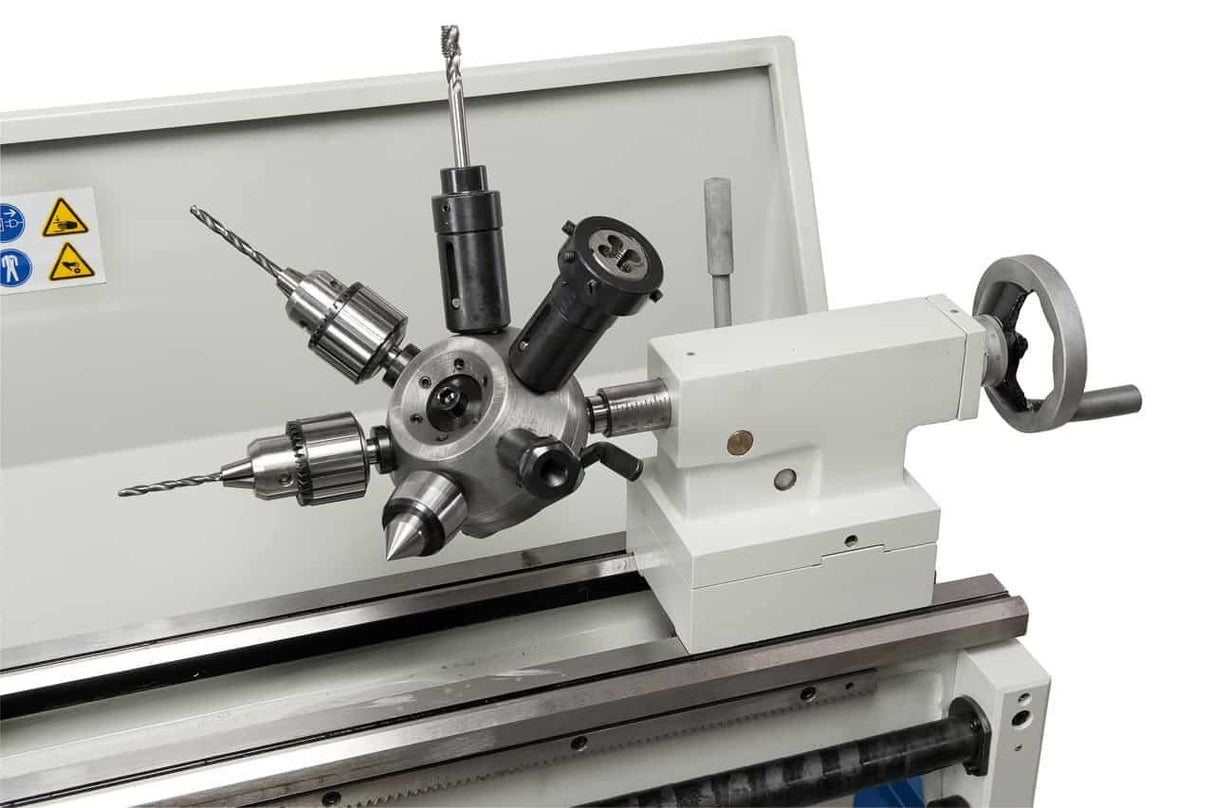

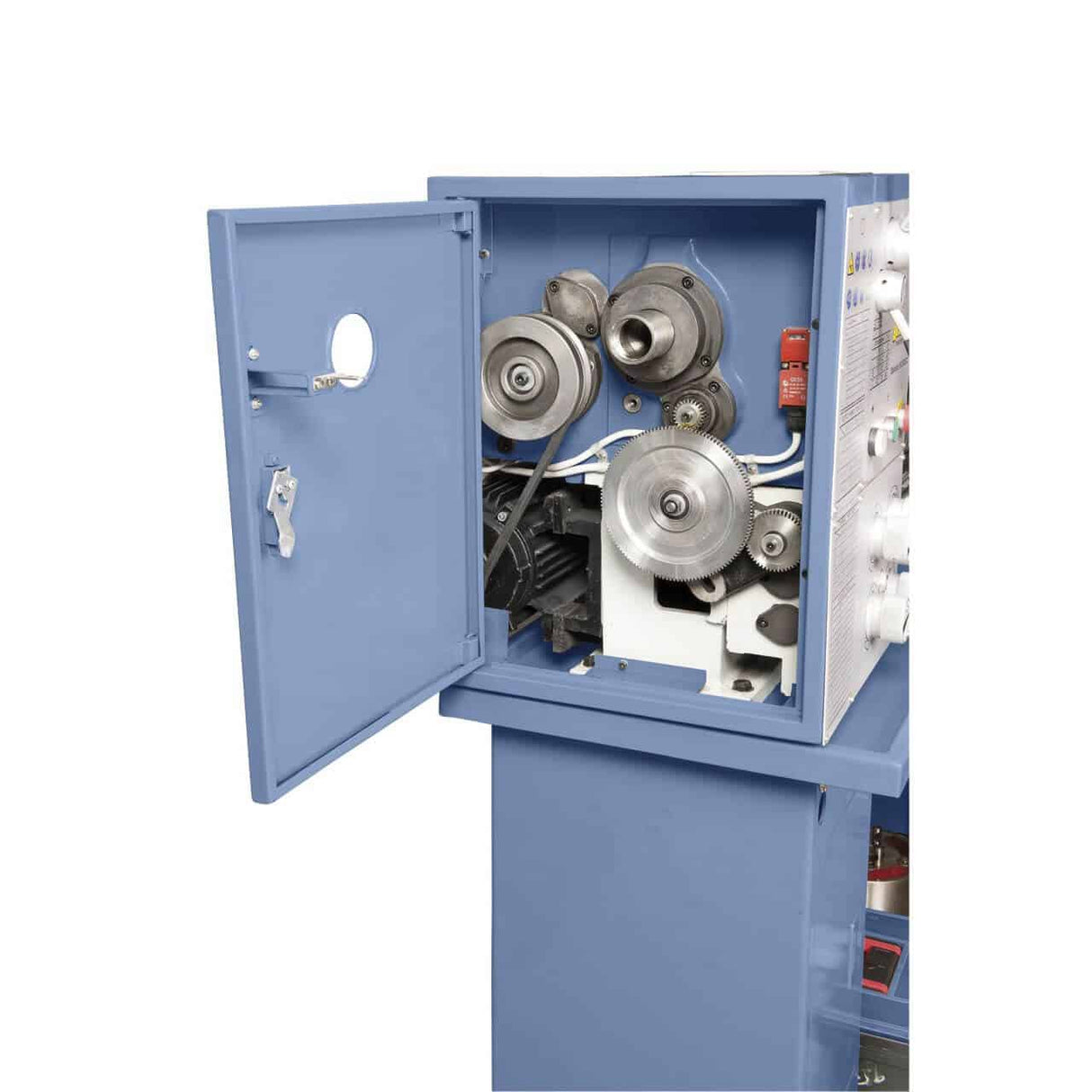

Gewindeeinstellscheibe, Morsekompass, Wechselräder, 2 Reitstöcke

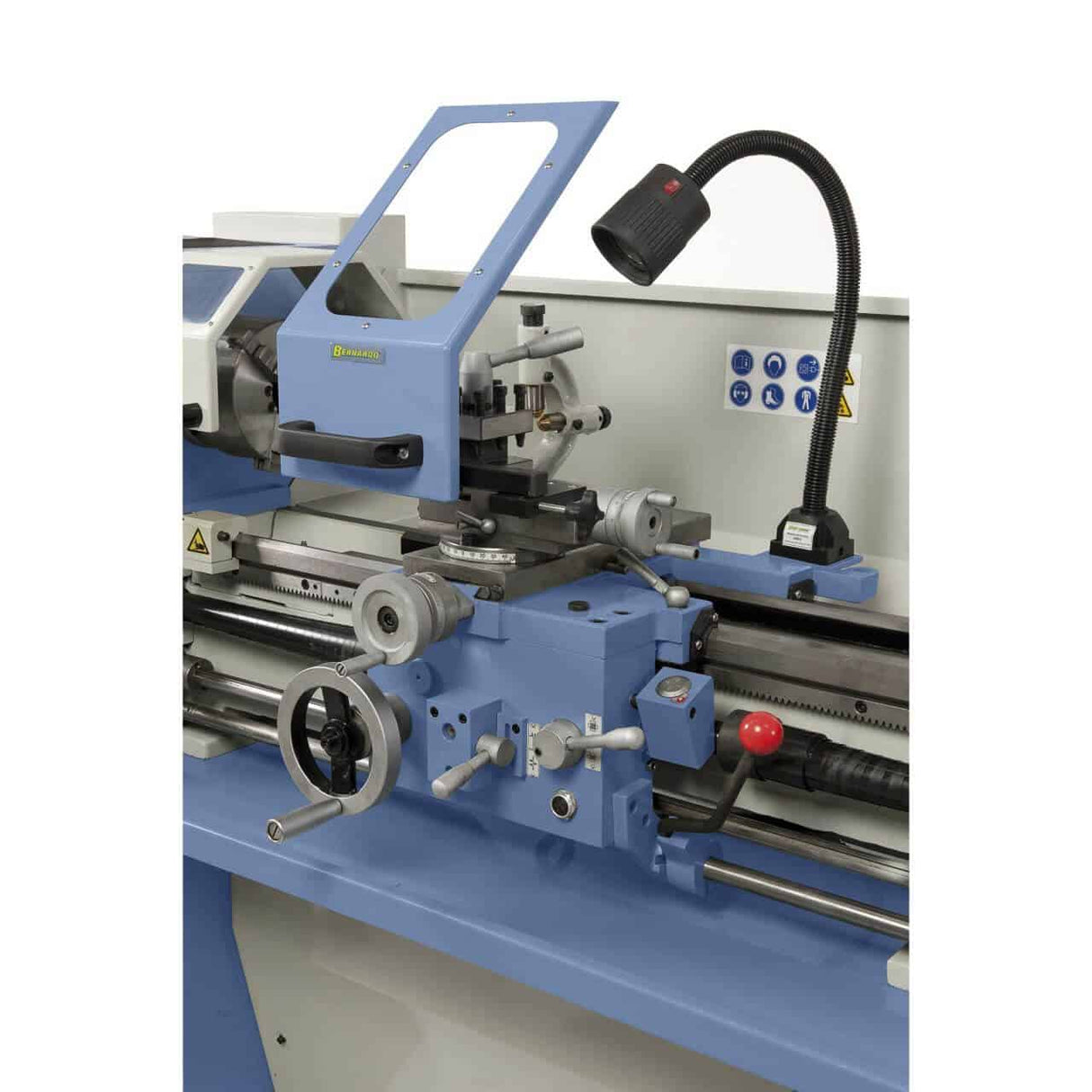

LED-Maschinenleuchte CE-Motor-Magnetbremse
Stativ und Werkzeugsatz
Hinweis: Ausführung Basic – Kühlvorrichtung nicht enthalten.
Logistik
Bernardo Versand: 5–9 Werktage Tage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen den Bernardo-Drehmaschinen der Serien Standard und Profi?
Die Standard-Serie (wie die Standard 150) verfügt über eine Monoblock-Konstruktion mit prismatischem Bett: steifer und leiser für kontinuierliche Präzisionsbearbeitung, mit einem international genormten Spindelanschluss D1-4 oder D1-6. Die Profi-Serie hat ein gerilltes Bett für besseren Zugang zum Bearbeitungsbereich und ein geringeres Gewicht – ideal für Werkstätten mit begrenztem Platzangebot. Standard 150: 330 mm Bettdurchmesser, 1000 mm Spitzenweite – eine Größe zwischen Hobby und leichter Industrie.
Deckt das 9-Gang-Getriebe alle gängigen Bearbeitungsvorgänge ab?
Das 9-Gang-Getriebe deckt die wichtigsten Anforderungen ab: niedrige Drehzahlen für Hartstahl und große Querschnitte (50–100 U/min), mittlere Drehzahlen für Standardstahl (200–600 U/min), hohe Drehzahlen für Aluminium und Schlichtbearbeitung (800–2000 U/min). Die Drehzahlwahl erfordert das Anhalten der Maschine und das Umlegen des Hebels.
Sind Ersatzteile und Zubehör erhältlich?

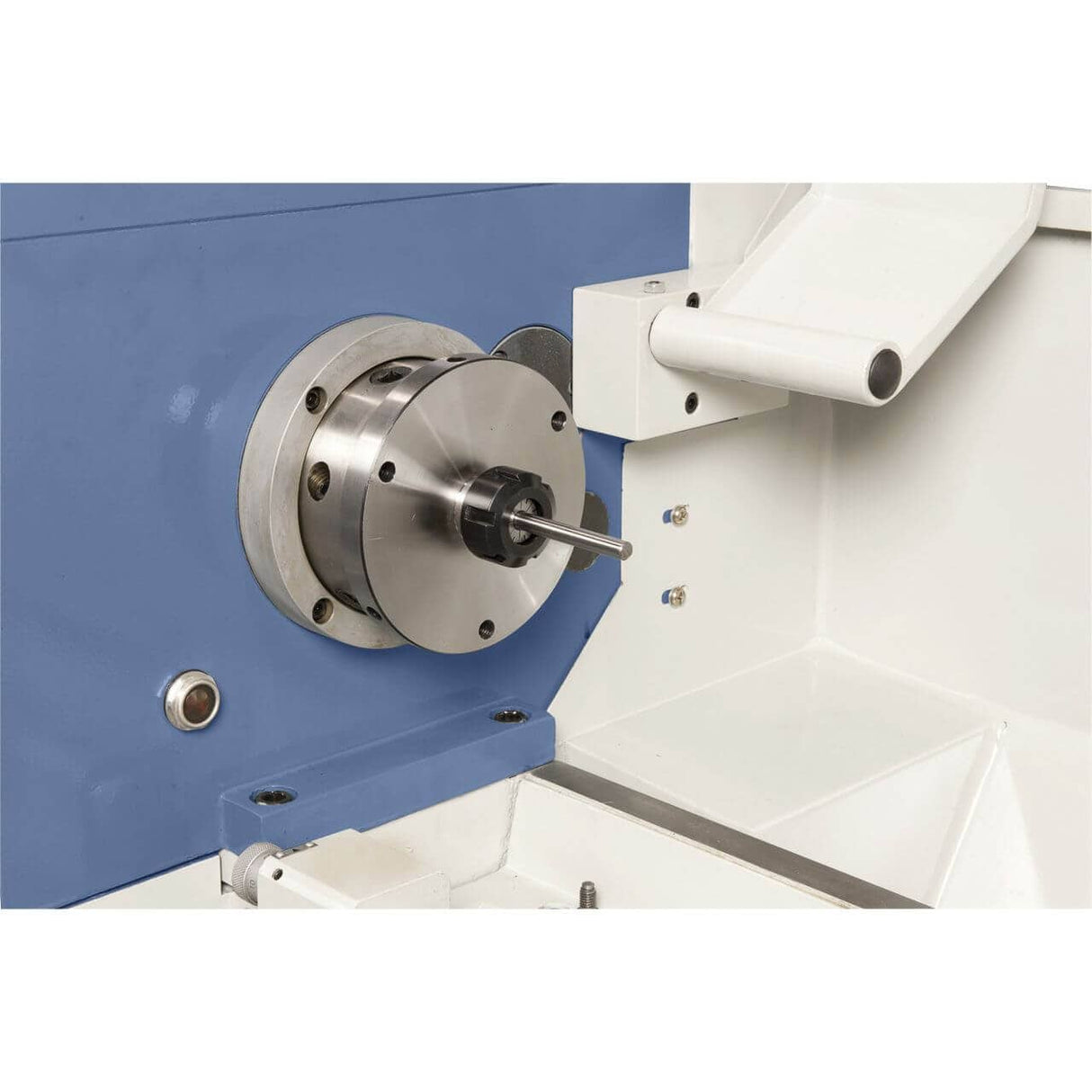

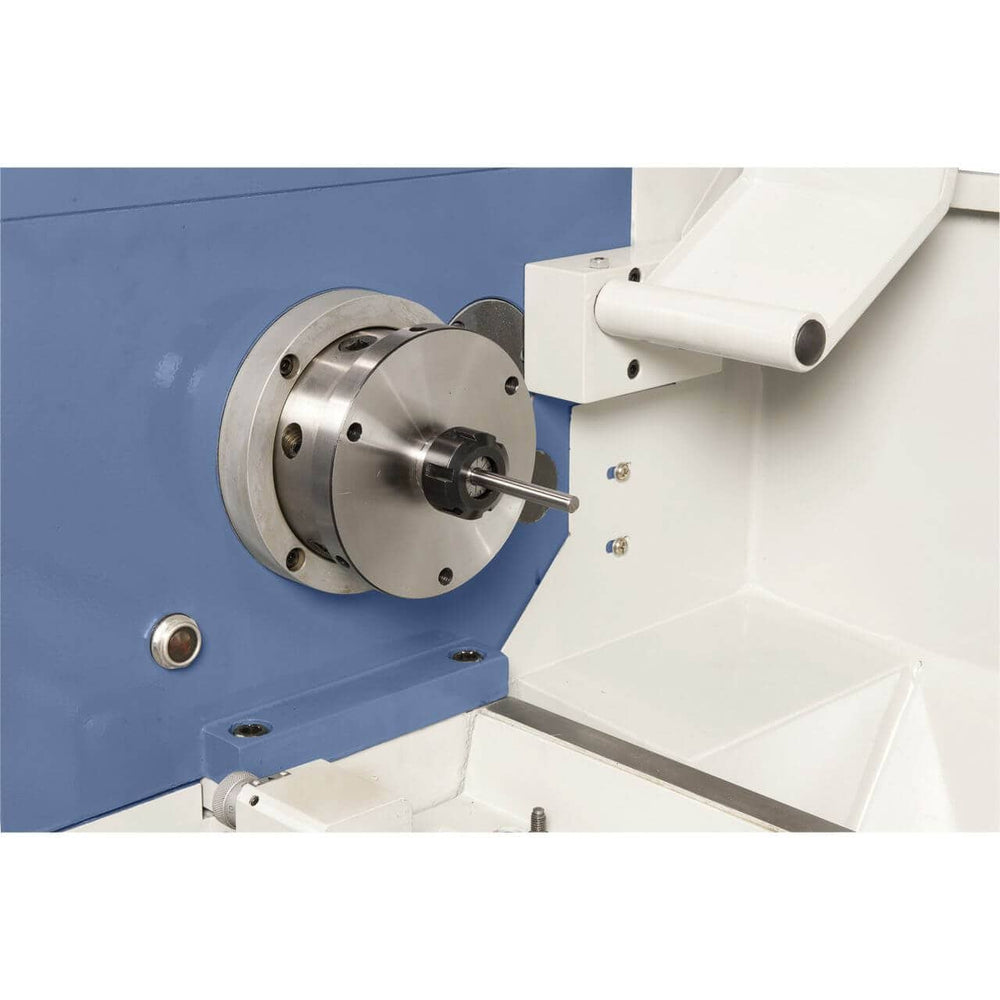

Standardzubehör erhältlich: 4-Backen-Futter, fester und beweglicher Auflager, Spannplatte, Spannzangenfutter. Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischer Kundendienst verfügbar.
Wie viel Platz benötigt die Standard 150 in der Werkstatt?
Bitte planen Sie mindestens 1000 mm Freiraum vor und hinter der Maschine für die Werkstückhandhabung sowie 80 cm auf jeder Seite für sicheres Arbeiten ein. Für Maschinen über 300 kg wenden Sie sich bitte an Krollit, um die passende Entladeausrüstung zu erhalten.
