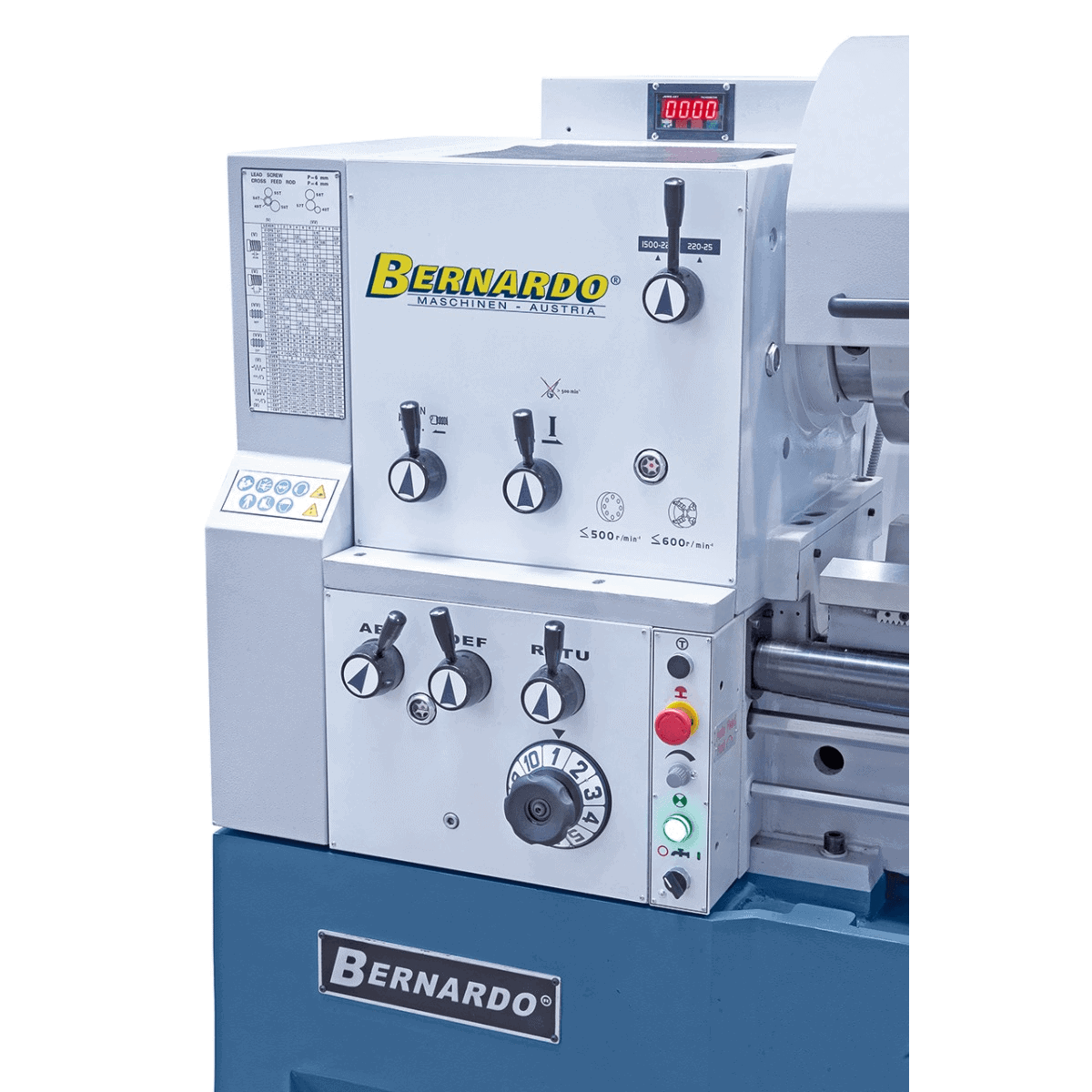

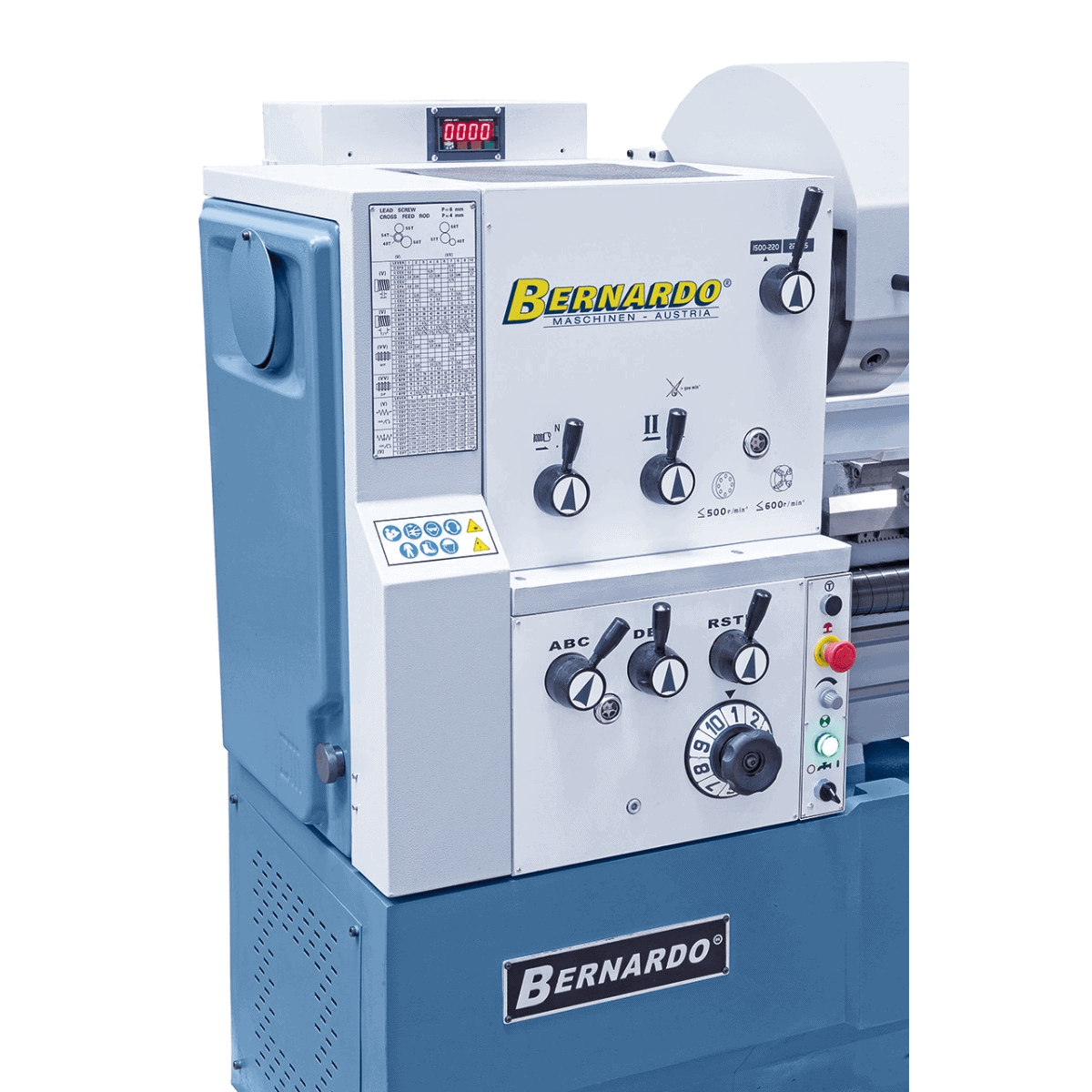

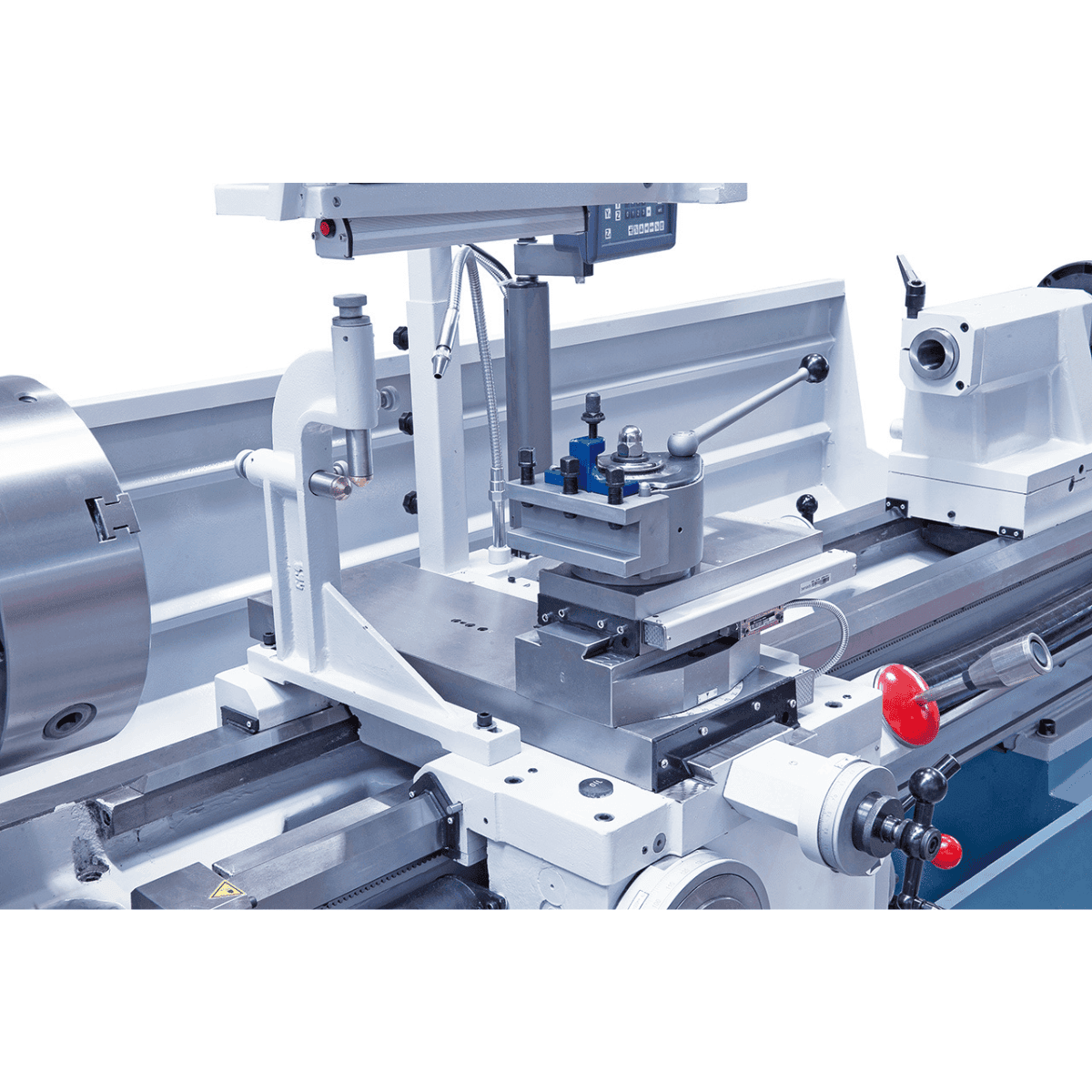

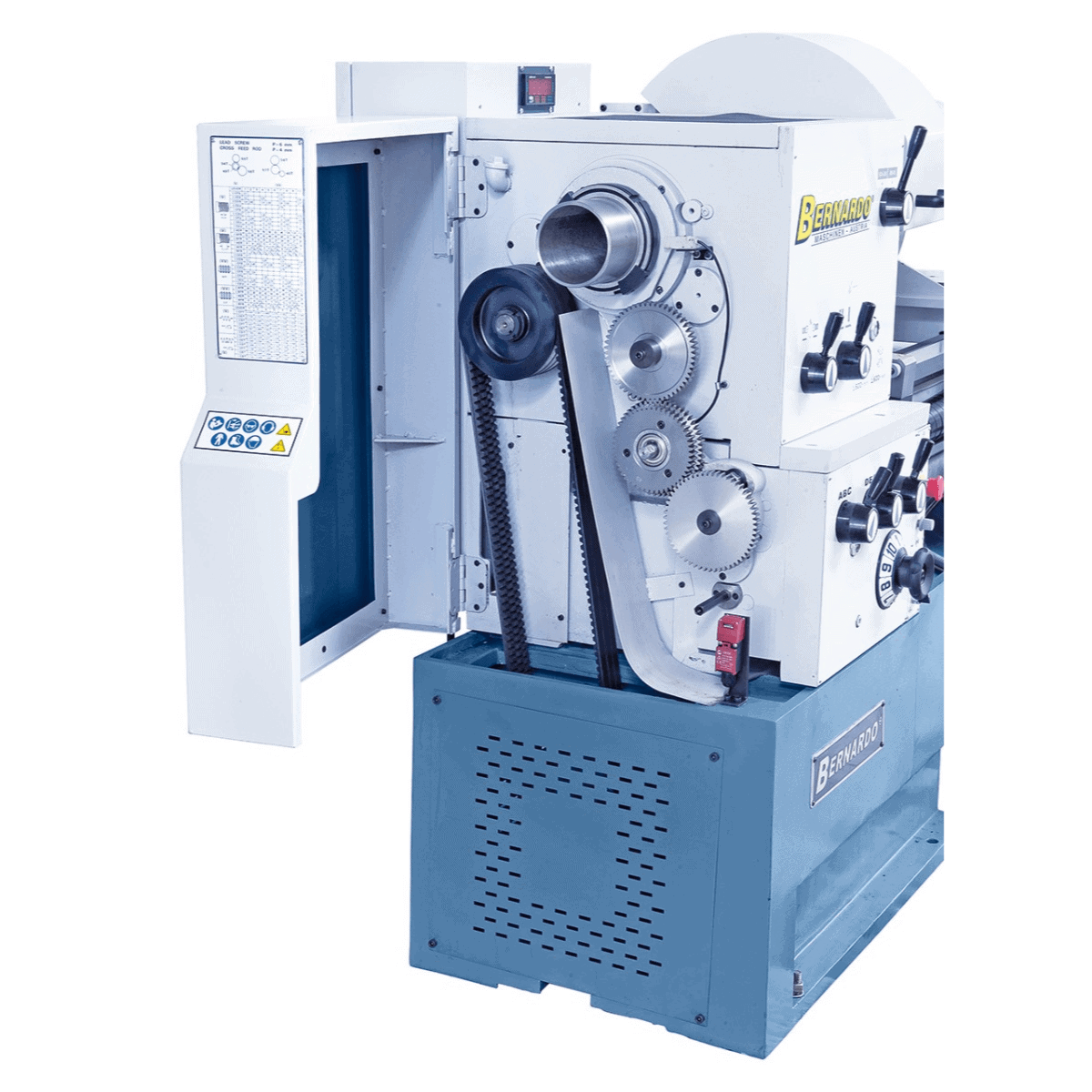

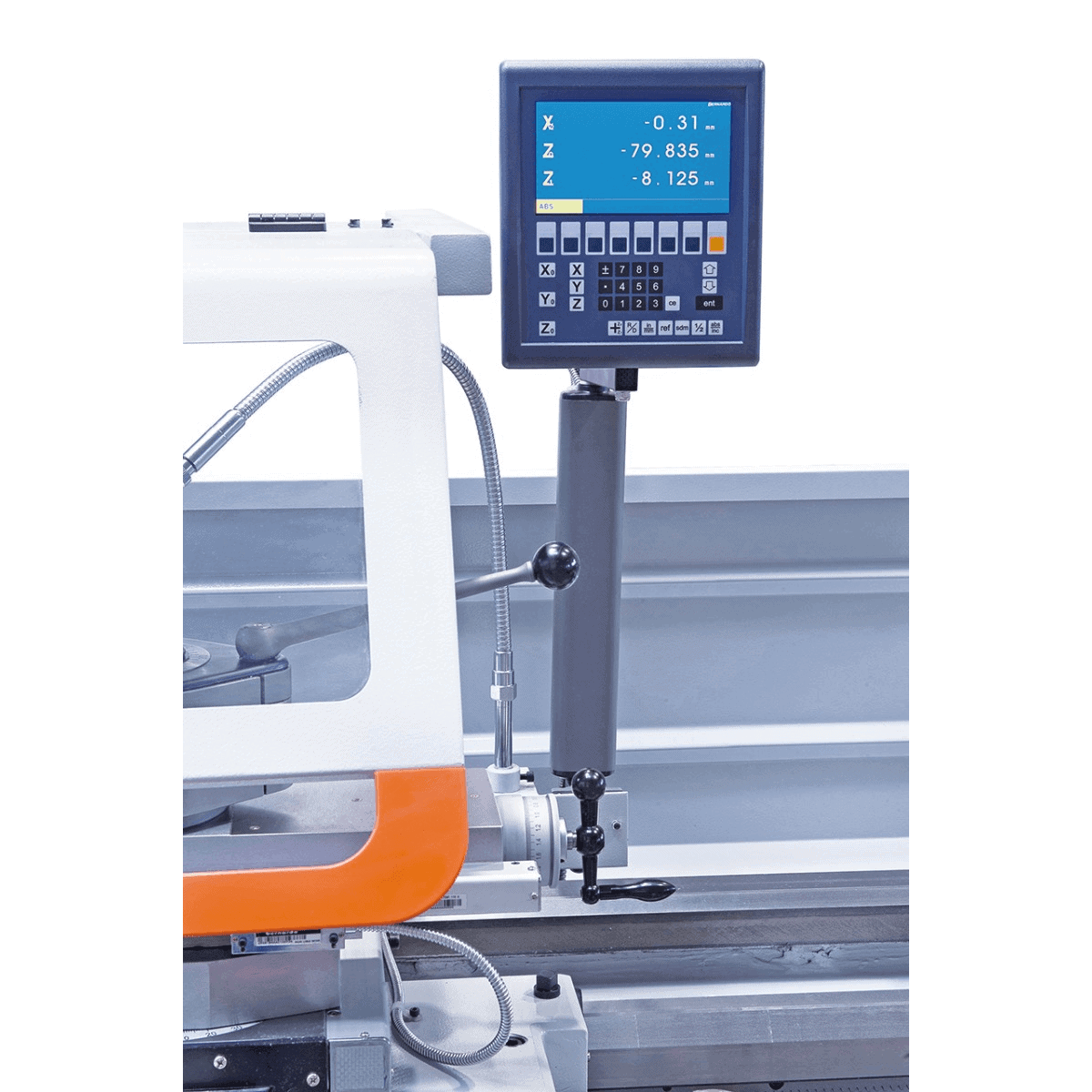

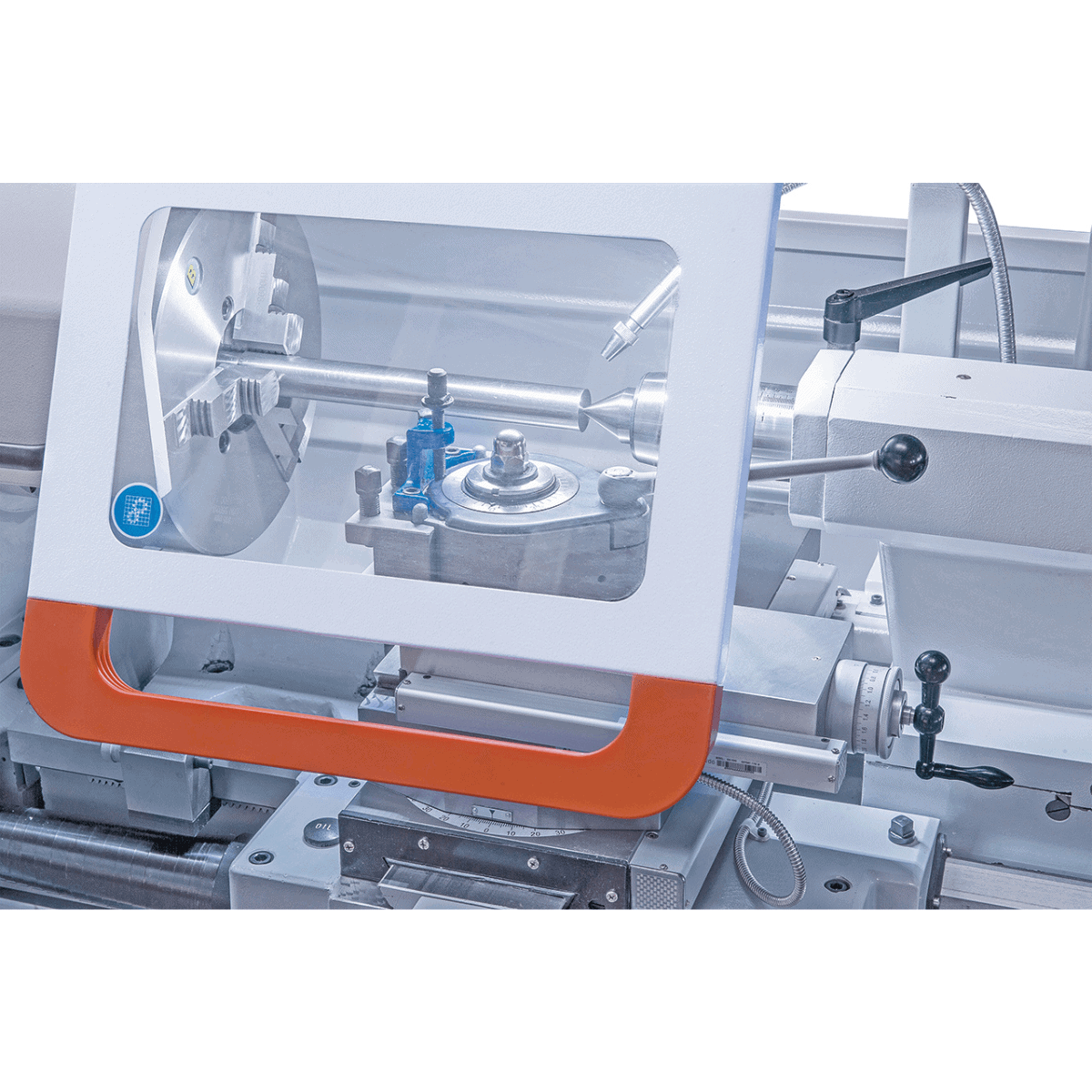

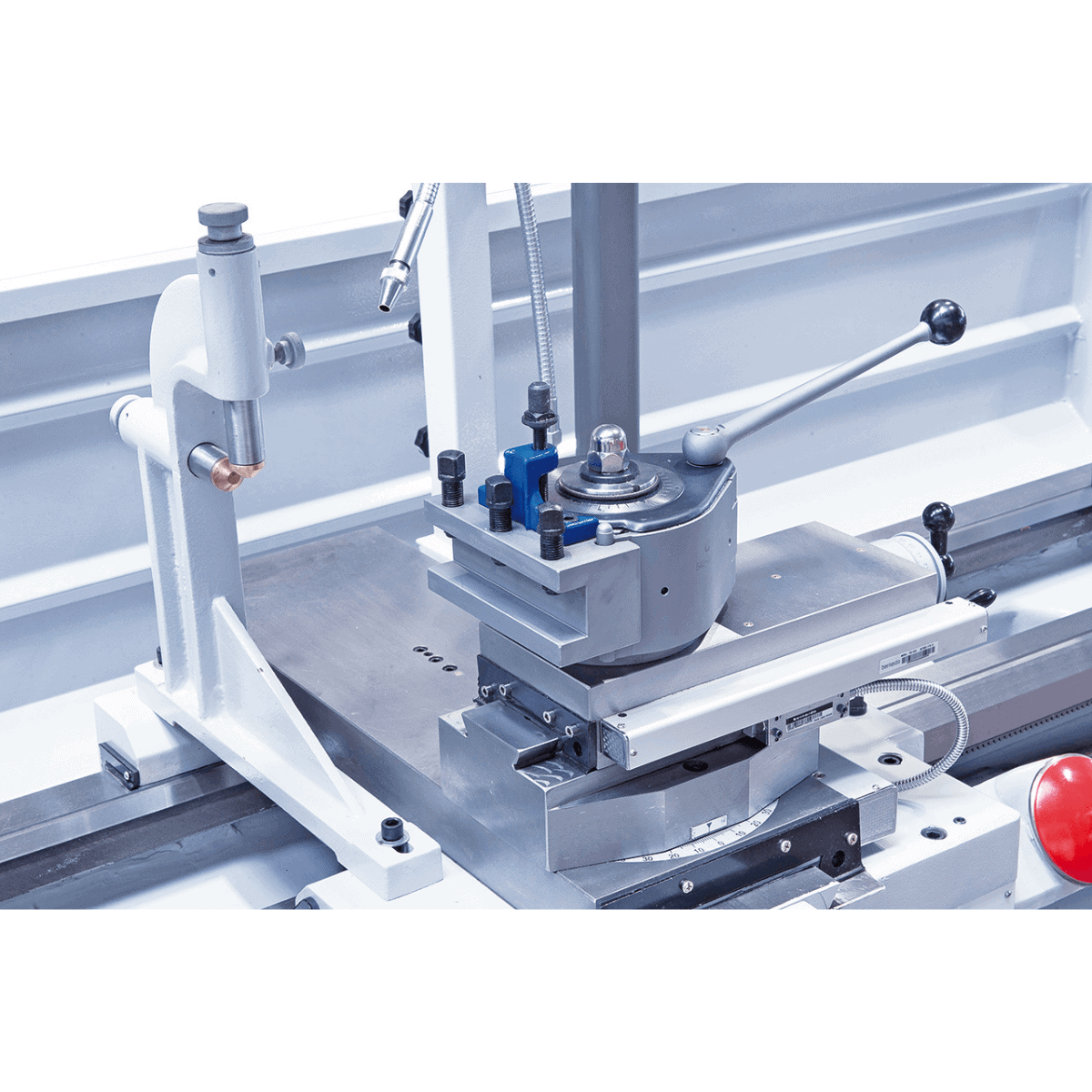

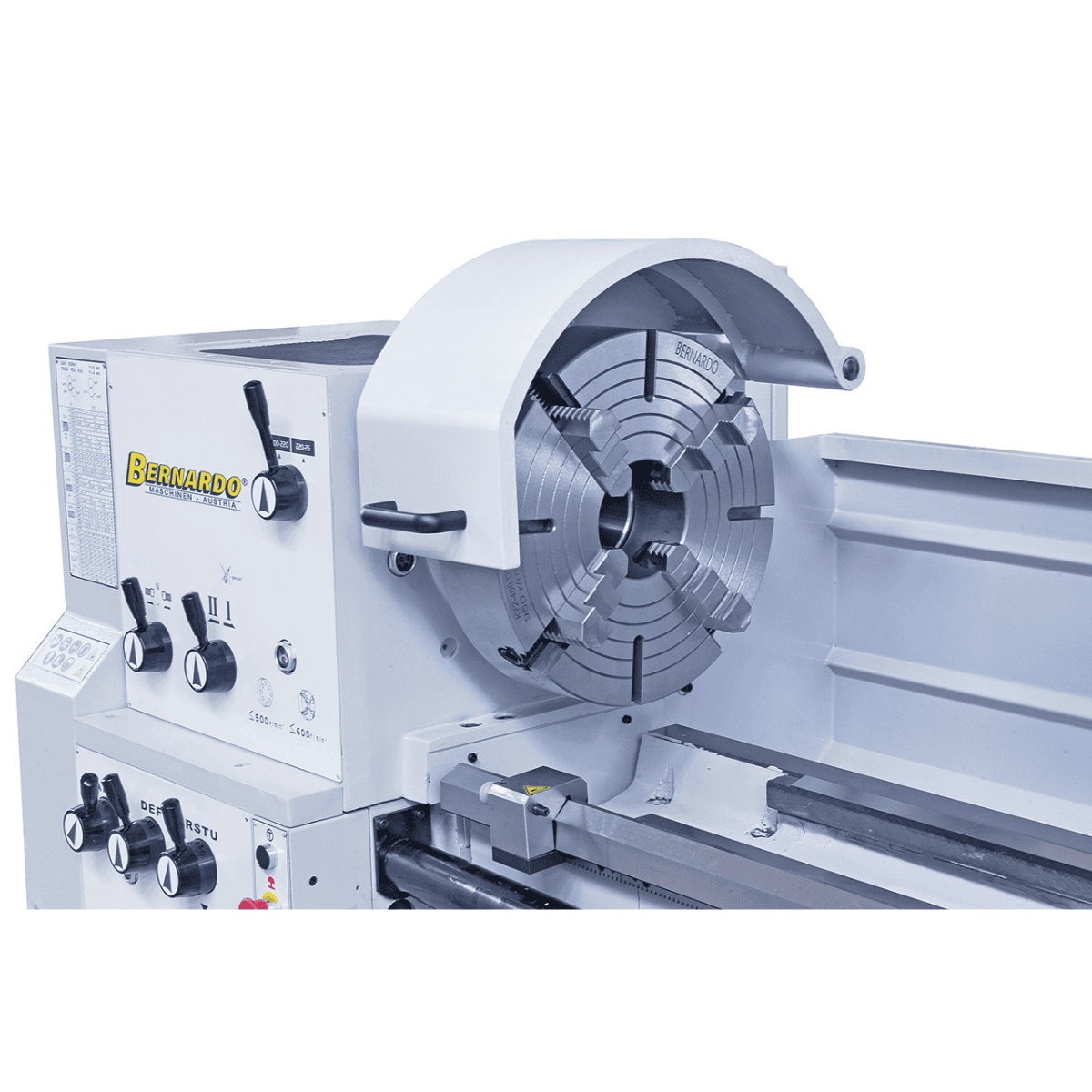

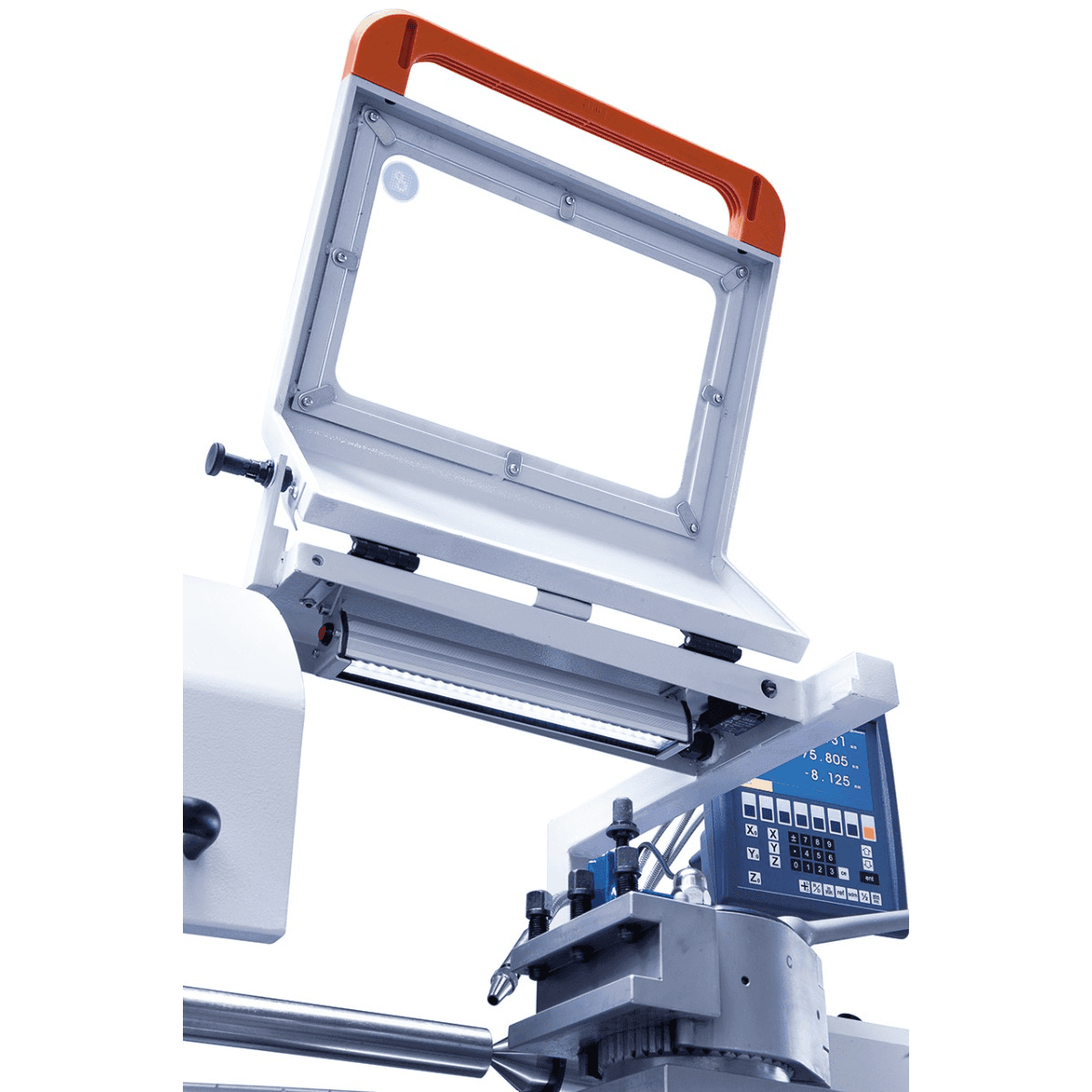

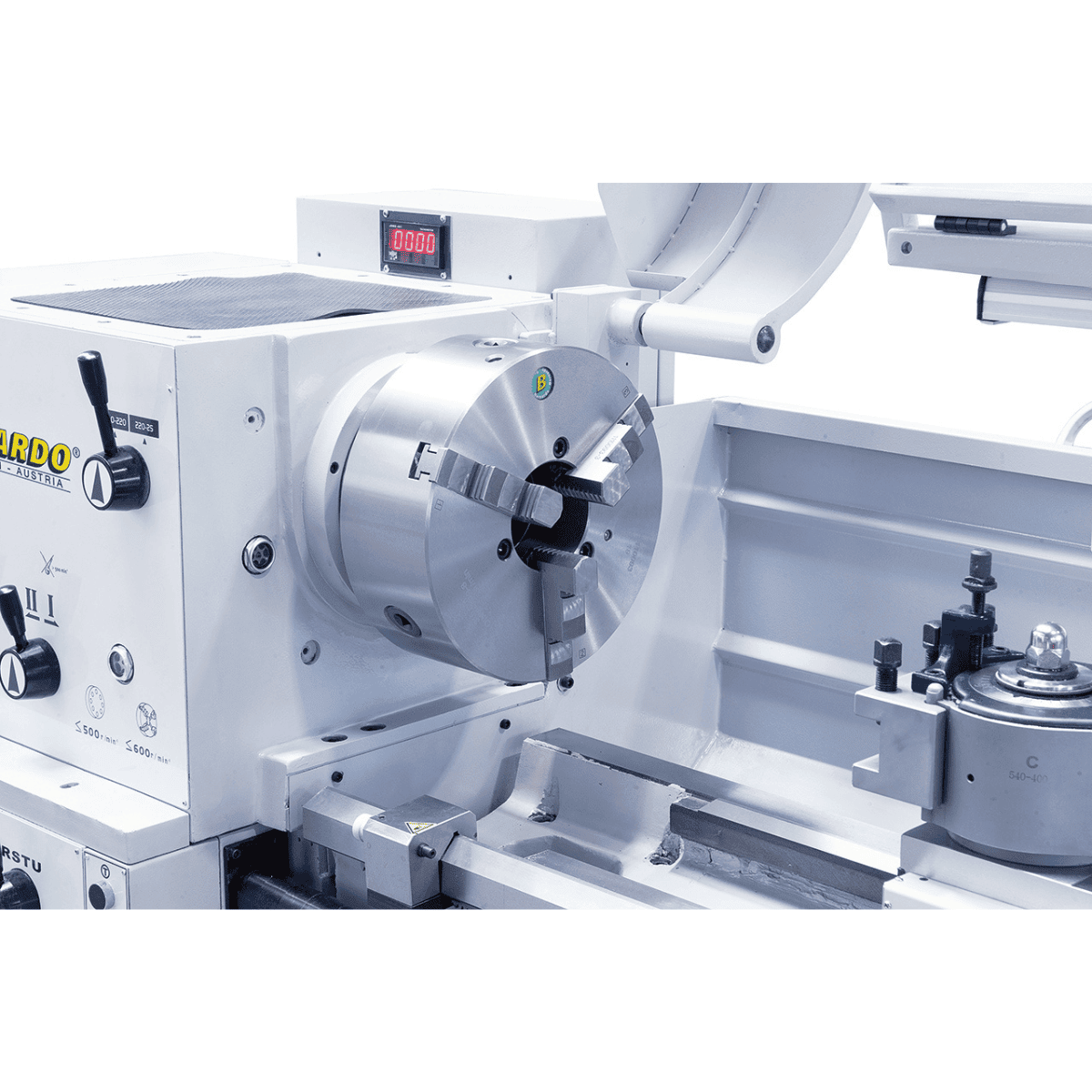

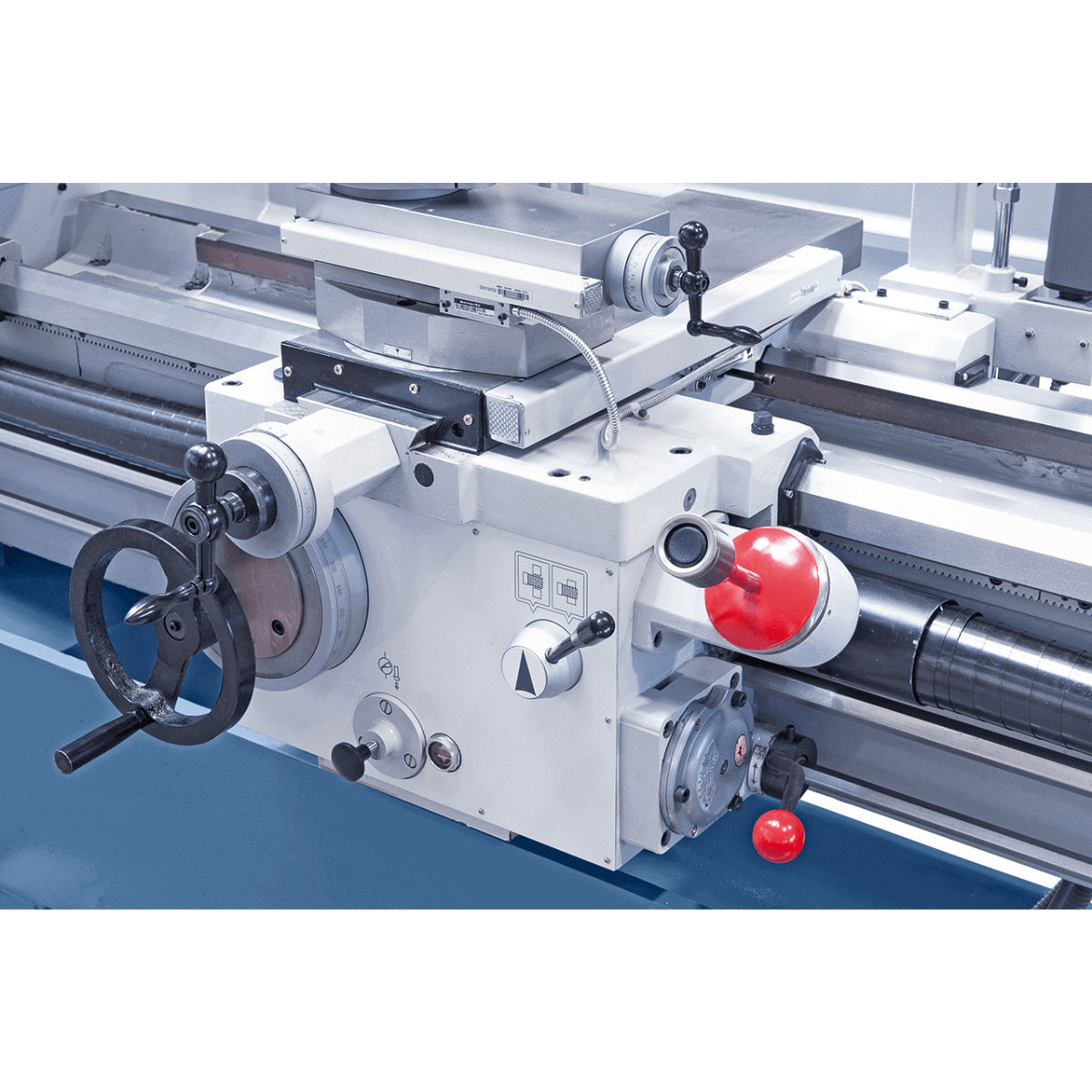

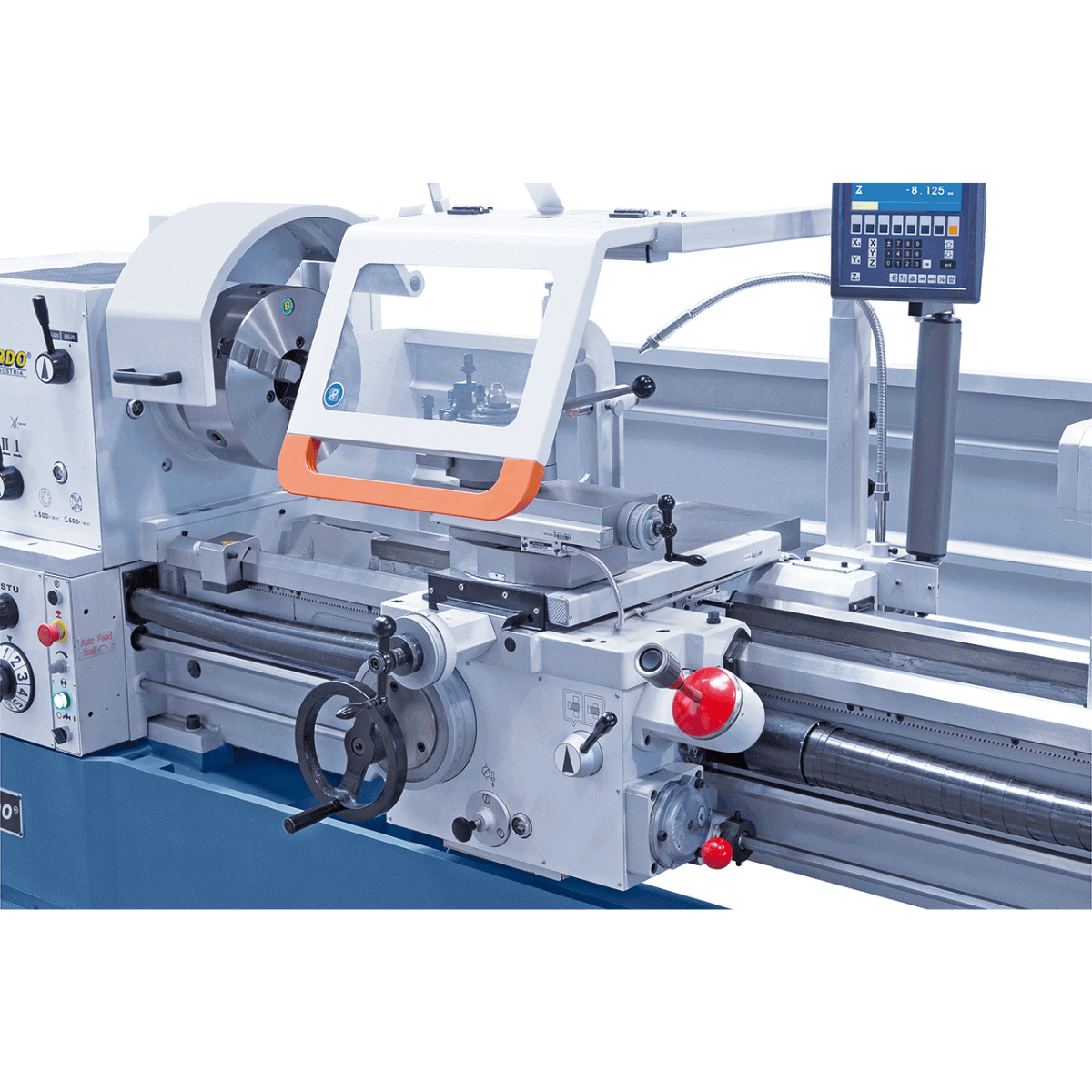

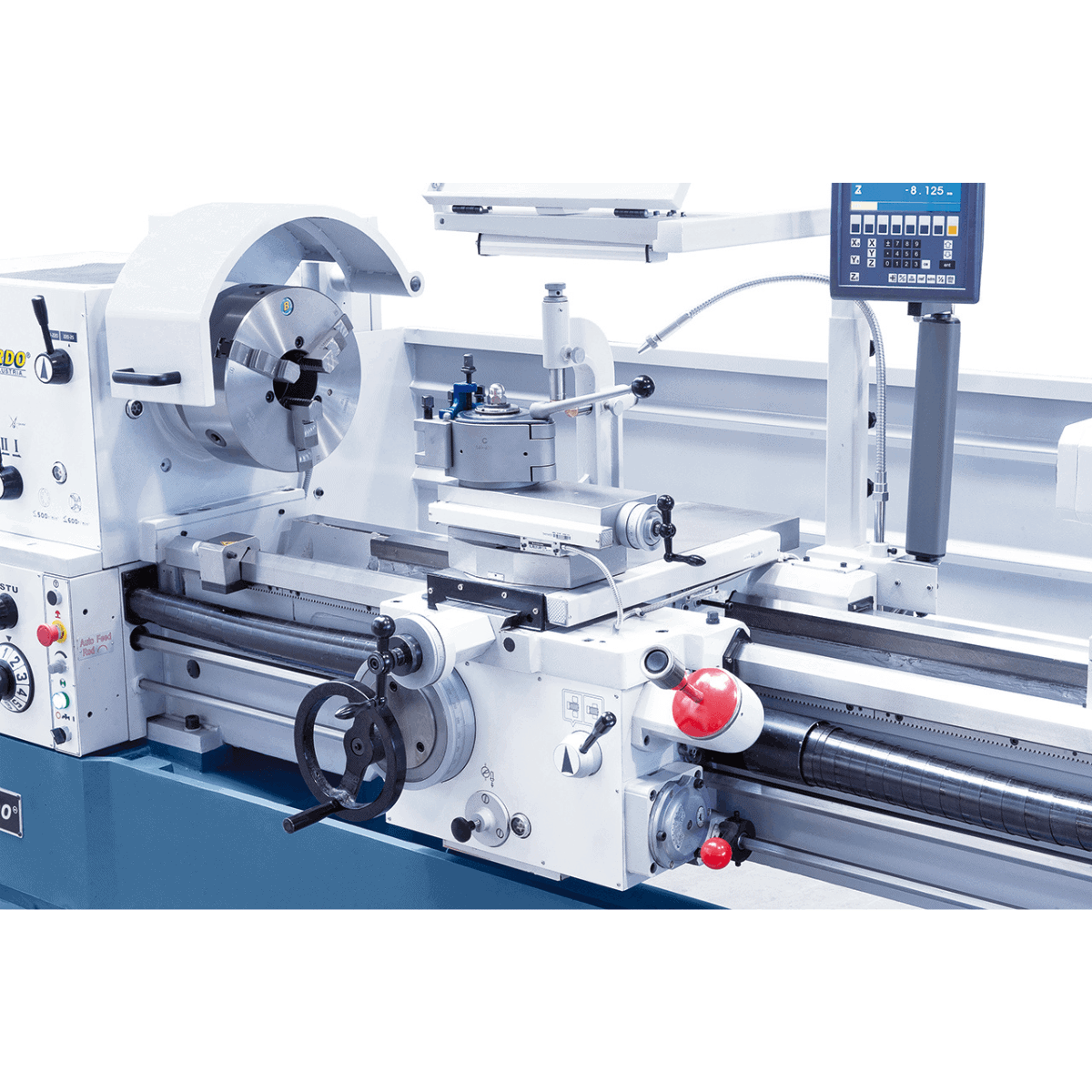

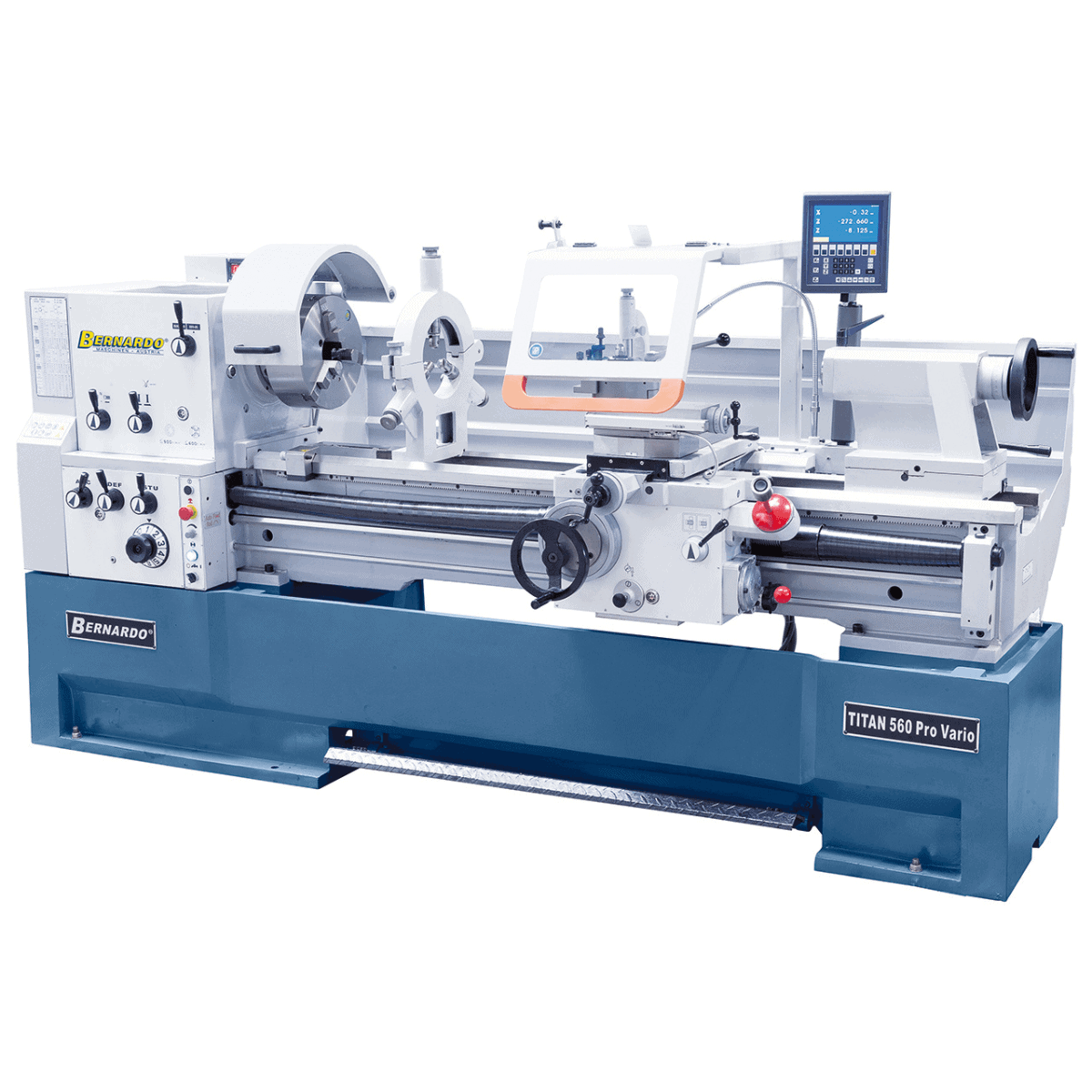

Die Bernardo TITAN 560 x 1500 Pro Vario ist eine Metalldrehmaschine für den professionellen Einsatz mit einem Spitzenabstand von 1500 mm, einer Spitzenhöhe von 280 mm, einem Motor von 7,5 kW (10 PS) und einem Gewicht von 2420 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.
- Spitzenabstand: 1500 mm
- Spitzenhöhe: 280 mm
- Drehdurchmesser über Bett: 560 mm
- Drehdurchmesser am Ausladungsbereich: 785 mm
- Drehdurchmesser über Querschlitten: 350 mm
- Bettbreite: 350 mm
Wer nutzt die TITAN 560 x 1500 Pro Vario und wofür?
Maschinenbaubetriebe und Dreher verwenden die TITAN 560 x 1500 Pro Vario zum Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen. Die Maschine eignet sich für die Fertigung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
Ihre Position im Bernardo-Sortiment
Die Bernardo TITAN 560 x 1500 Pro Vario gehört zum Bernardo-Metalldrehmaschinen-Sortiment, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.
Krollit Logistik und Support
Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager geliefert. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die TITAN 560 x 1500 Pro Vario geeignet?
Die TITAN 560 x 1500 Pro Vario wird für folgende Anwendergruppen empfohlen:
-
Mechanische Werkstätten und Kunsthandwerker: Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen.
-
Industrielle Instandhaltungs- und Reparaturzentren: Bearbeitung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
-
Hobbyisten und Modellbauer: Professionelle Maschine; für gelegentlichen Heimgebrauch eignen sich kleinere Tischmodelle.
Spindel, Werkzeuge und Drehzahlen
| Spitzenabstand |
1500 mm |
| Spitzenhöhe |
280 mm |
| Spindelbohrung |
105 mm |
| Spindelanschluss |
DIN 55029, D1-8 |
| Drehzahlbereich |
25–220 / 220–1500 U/min |
Tabelle, Abmessungen und Geometrie
| Bettbreite |
350 mm |
| Maschinenabmessungen |
2840 x 1150 x 1610 mm |
| Gewicht |
2420 kg |
Weitere Spezifikationen
| Drehdurchmesser auf der Werkbank |
560 mm |
| Nutdrehdurchmesser |
785 mm |
| Drehdurchmesser auf der Querschlitten |
350 mm |
| Längsvorschub |
(42) 0,055 – 3,061 mm/U |
| Quervorschub |
(42) 0,025 – 1,384 mm/U |
| Metrische Gewinde |
(41) 0,1 – 14 mm |
| Zollgewinde |
(60) 2 – 112 Gänge pro Zoll |

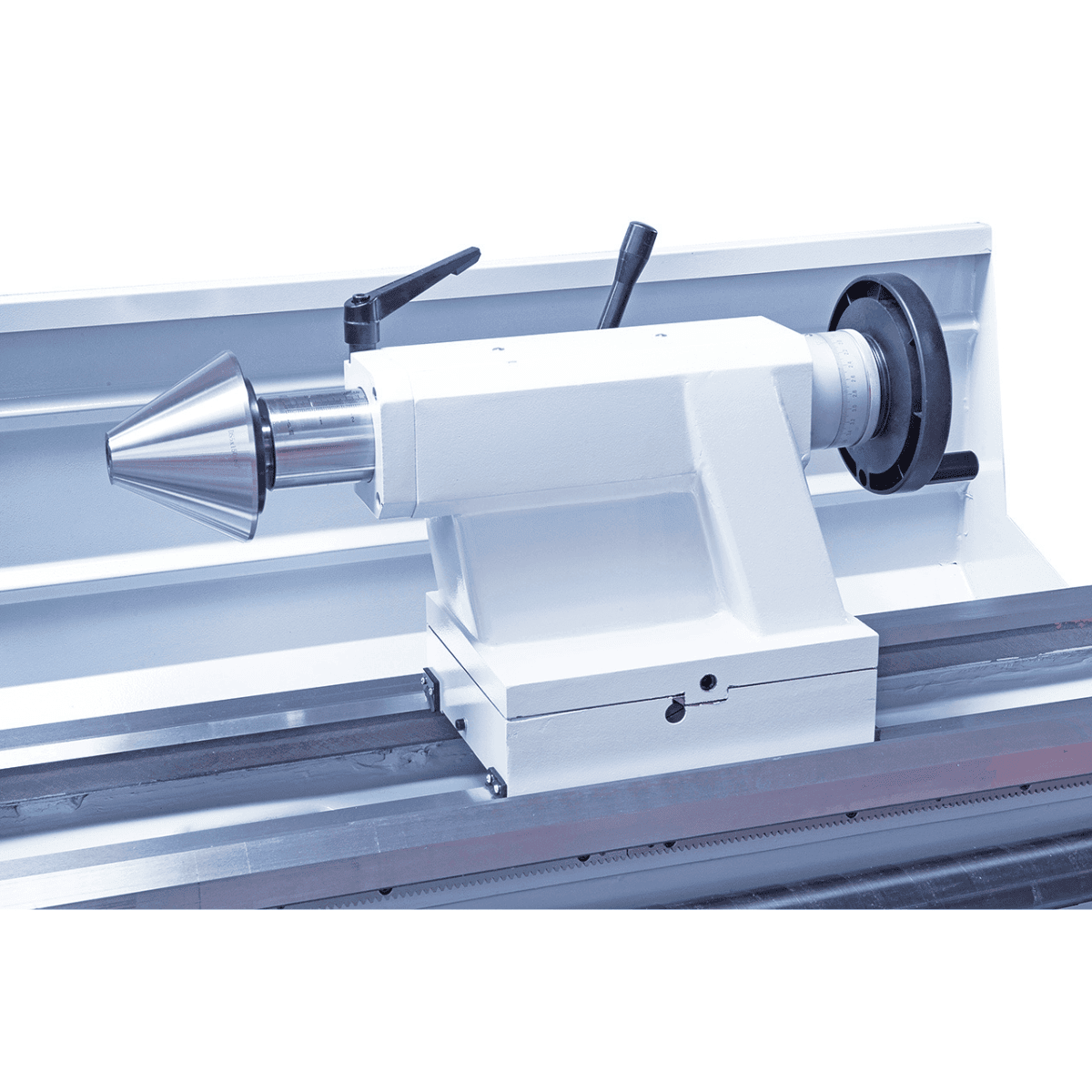

| Reitstockpinole |
Ø 75 mm – Hub 185 mm – MT5-Kegel |
| Motorleistung |
7,5 kW (10 PS) |
Häufig gestellte Fragen
Welche Materialien kann die TITAN 560 x 1500 Pro Vario bearbeiten?
Baustähle, legierte Stähle, Gusseisen, Messing und Aluminium innerhalb der in den technischen Daten angegebenen Schnittgrenzen.
Für gehärtete oder hochfeste legierte Stähle empfehlen wir, die Schnittgeschwindigkeit und Schnitttiefe zu reduzieren. Die Maschine ist für die allgemeine mechanische Fertigung ausgelegt. Bei speziellen Legierungen prüfen Sie bitte die Kompatibilität des Spannfutters und des Morsekonus-Reitstocks.
Was ist im Lieferumfang enthalten?

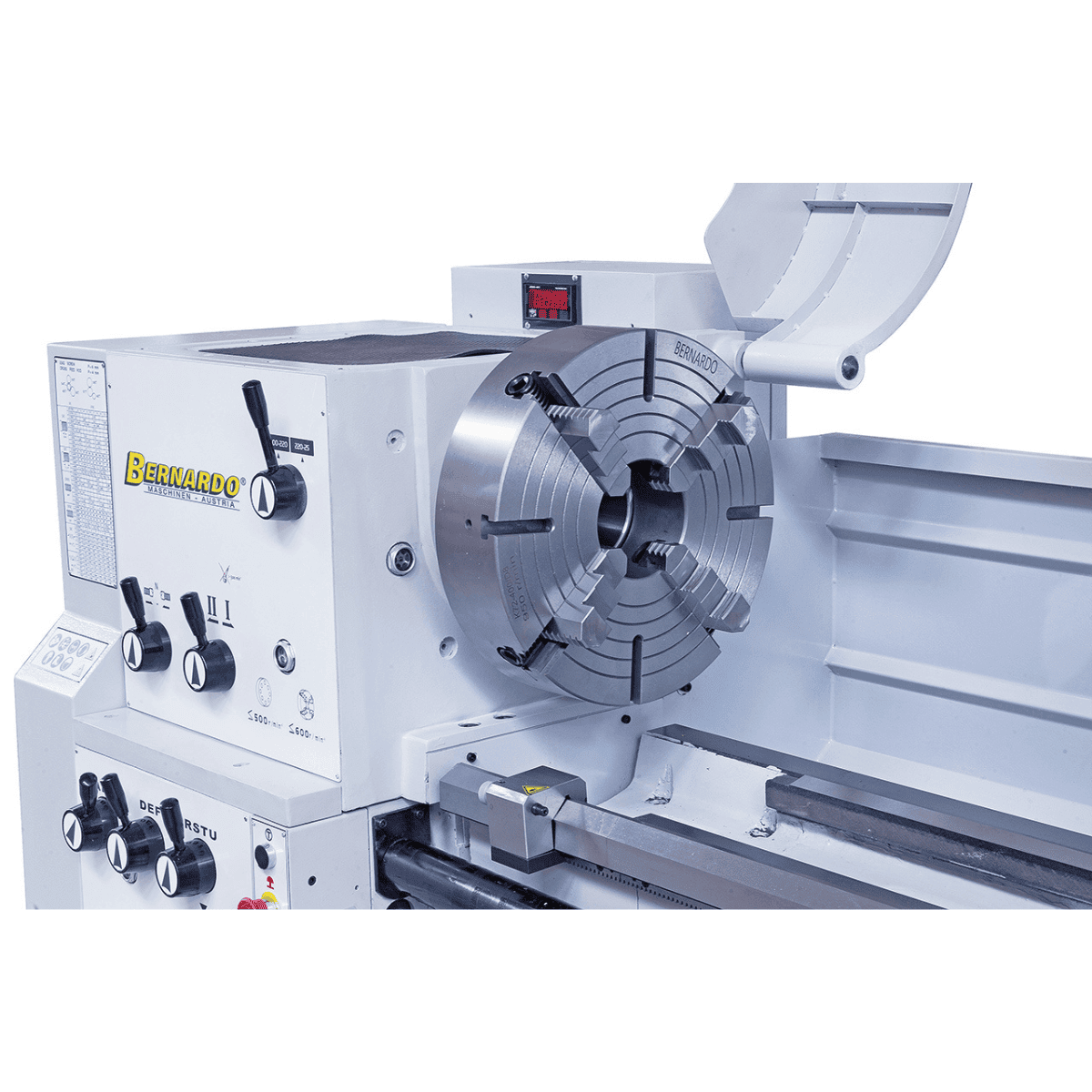

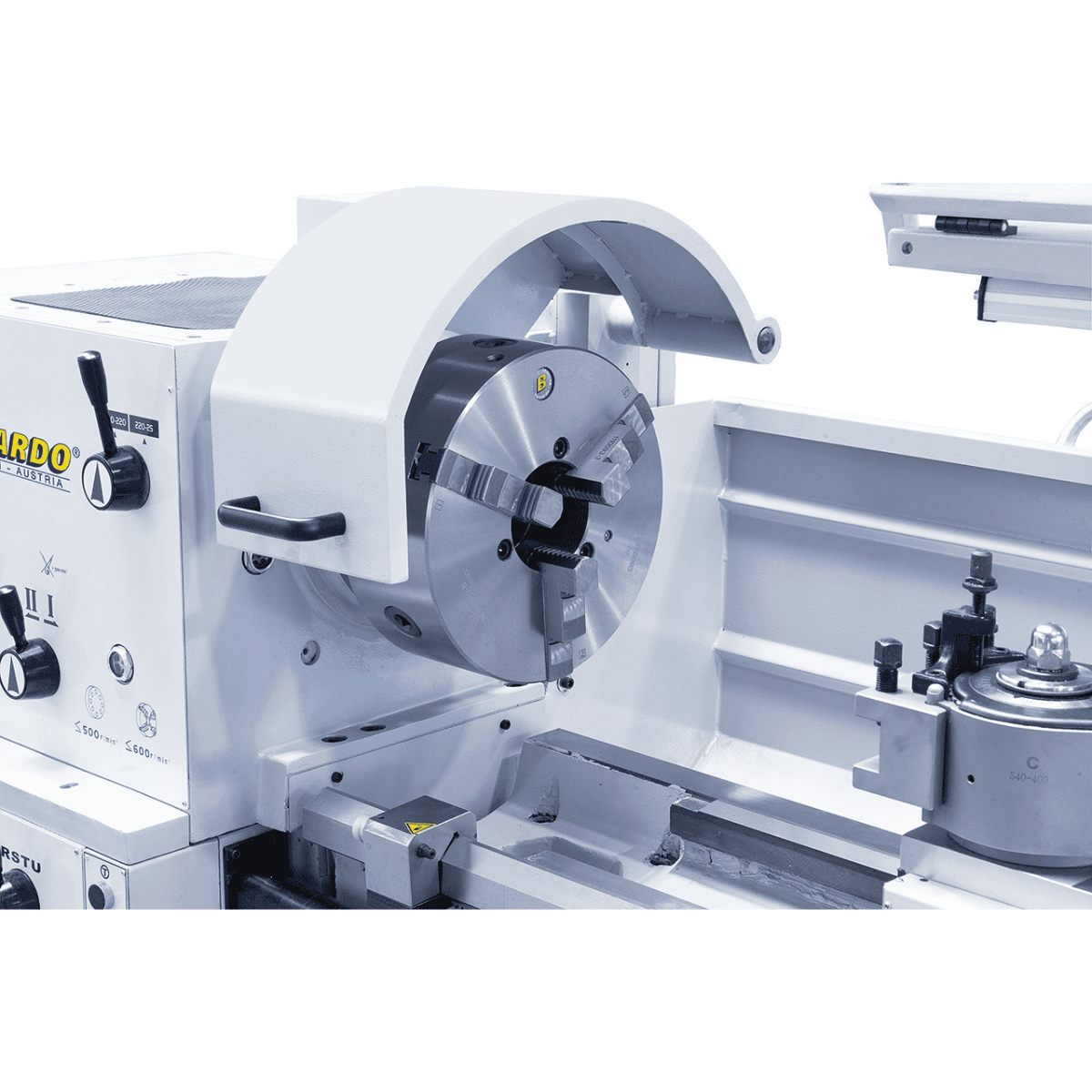

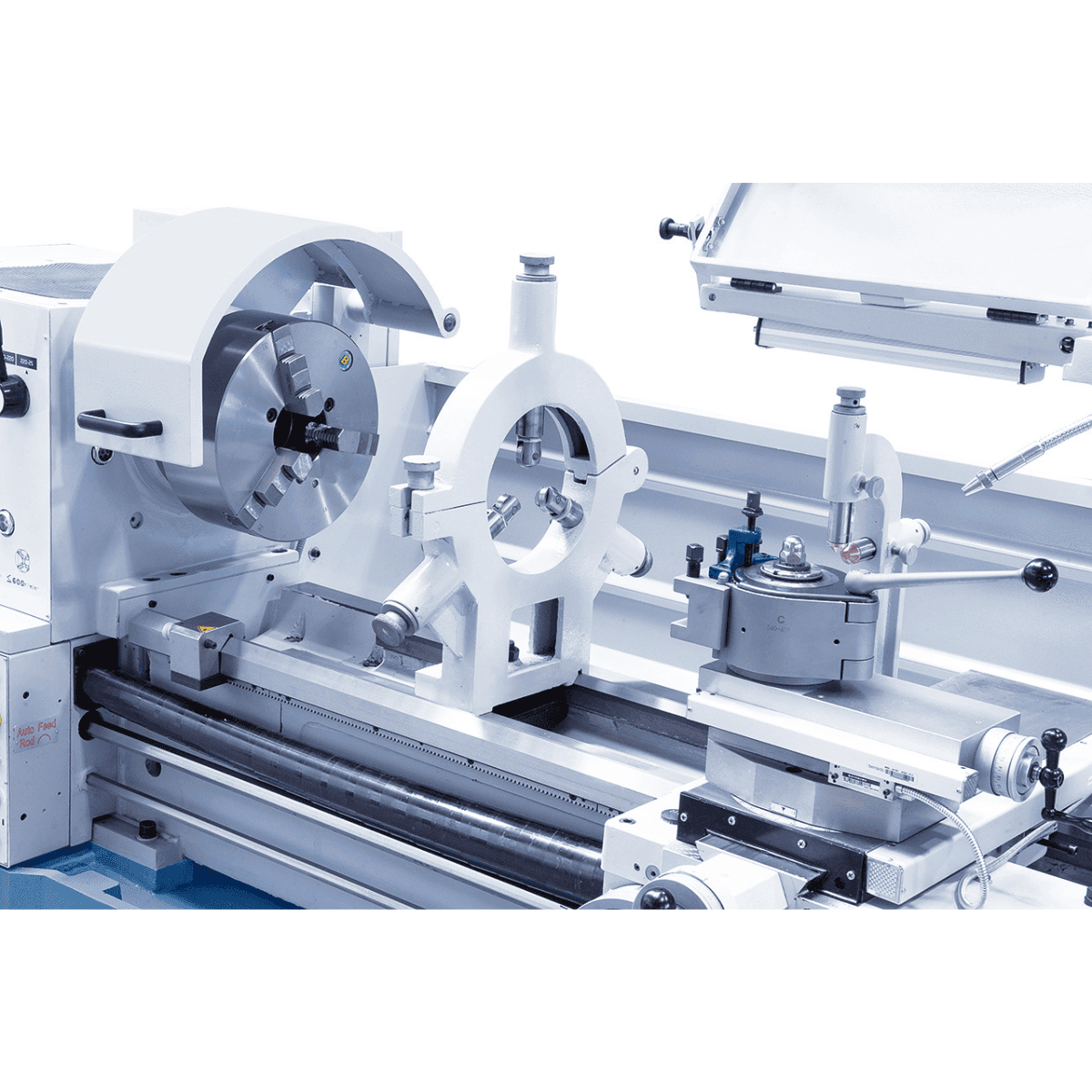

Zum Lieferumfang gehören ein selbstzentrierendes Spannfutter, ein Reitstock, eine Lünette, Gewindeschneidzubehör und ein Schraubenschlüsselsatz.
Eine genaue Liste des mitgelieferten Zubehörs und der Ersatzteile finden Sie im technischen Datenblatt des Herstellers. Krollit bietet Support für Original-Ersatzteile von Bernardo mit Lieferzeiten von 3–5 Werktagen.
Welche Stromversorgung wird benötigt?
Die Spannungsdaten finden Sie in der technischen Tabelle. Kompakte Tischmaschinen sind häufig für 230 V Einphasenstrom ausgelegt, professionelle Modelle für 400 V Drehstrom.
Für 400-V-Drehstrommodelle ist ein Industrieanschluss erforderlich. Bitte prüfen Sie vor dem Kauf, ob Ihre Werkstatt über ausreichend Strom verfügt.
Ist die Maschine für die Serienfertigung geeignet?
Das hängt von der Modellklasse ab: Bernardo-Profidrehmaschinen sind für den Dauerbetrieb ausgelegt, während Tischdrehmaschinen für den mittleren Einsatz geeignet sind.
Die Modelle Profi und Apollo sind für den intensiven Mehrschichtbetrieb konzipiert; die Serien Hobby und Goliath eignen sich für den gelegentlichen Einsatz oder eine kleine Werkstatt.
Wie viel wiegt die Maschine und wie muss sie installiert werden?
Das Gewicht variiert je nach Modell erheblich: siehe „Gewicht“ in der technischen Tabelle.
Maschinen über 500 kg benötigen einen Industrieboden und eine Verankerung. Tischdrehmaschinen bis 100 kg sollten auf einer stabilen Werkbank mit ausreichend großer Auflagefläche installiert werden.
