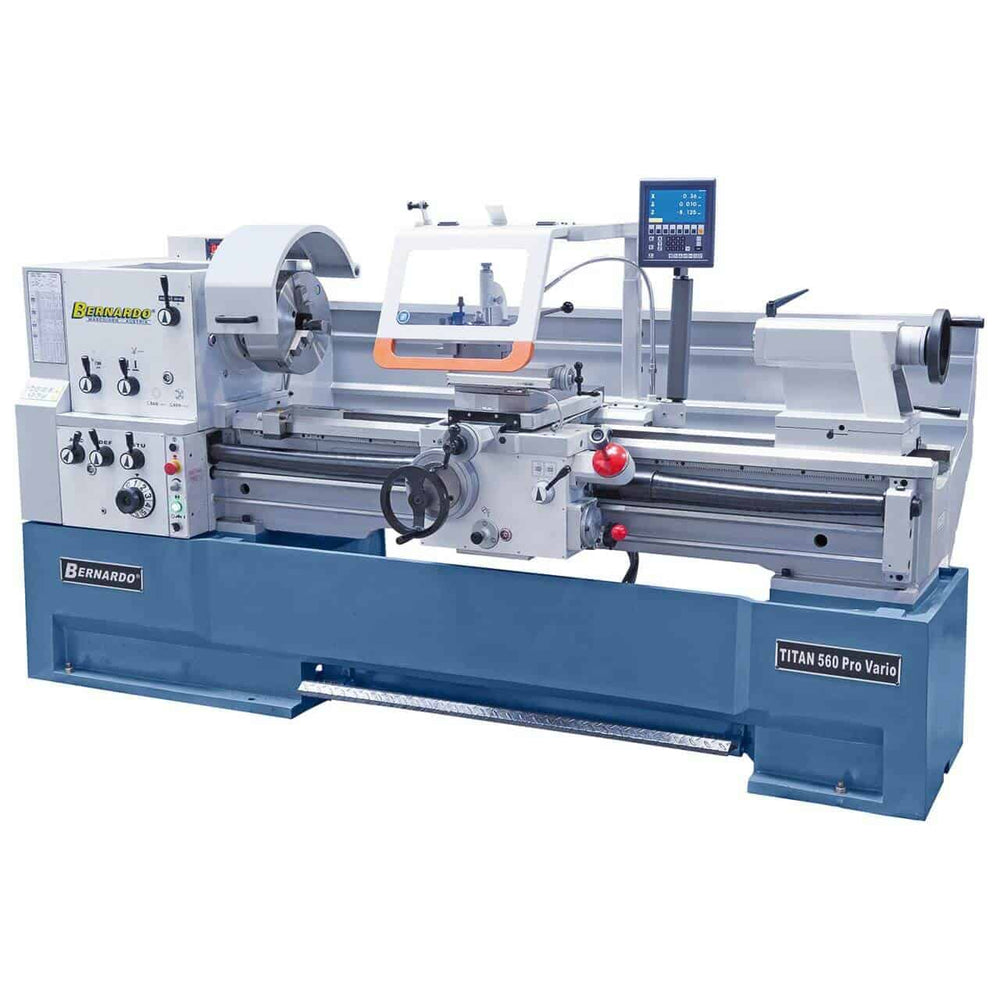

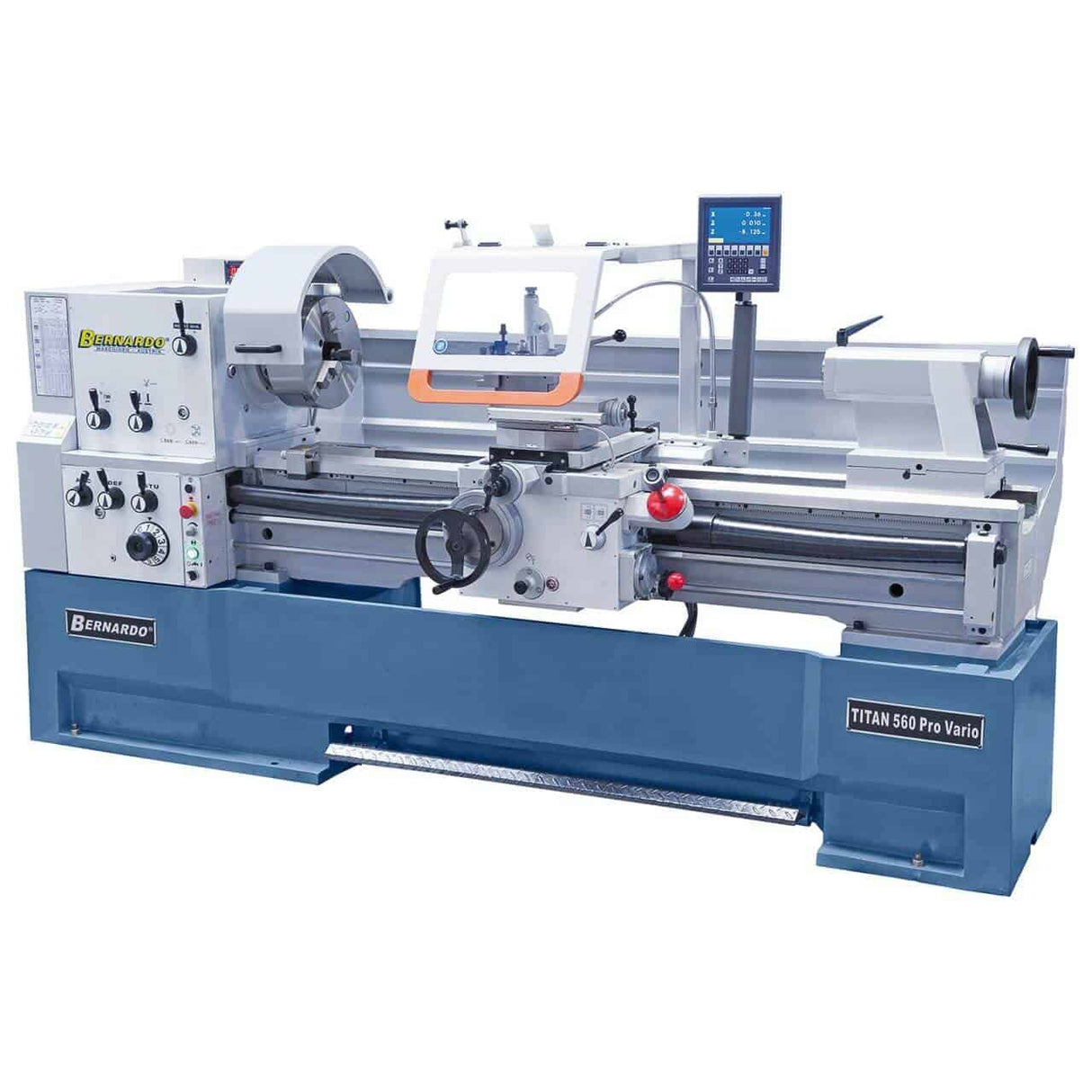

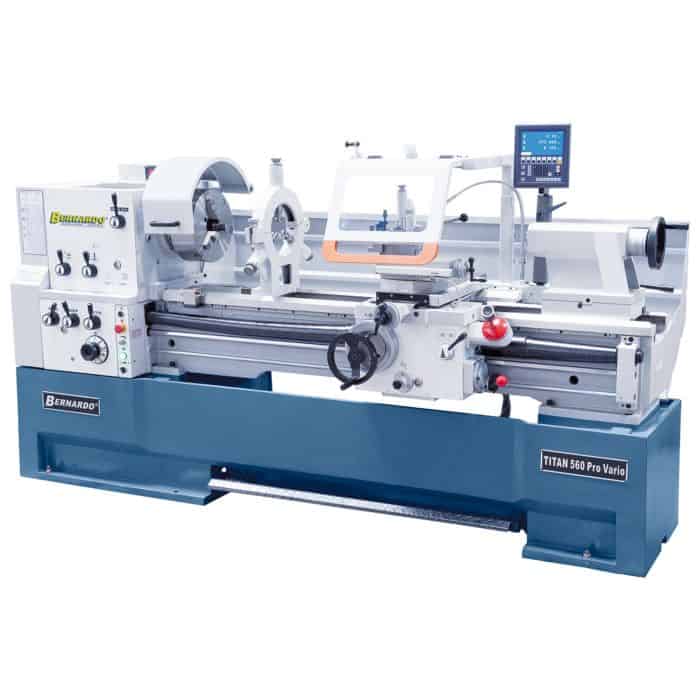

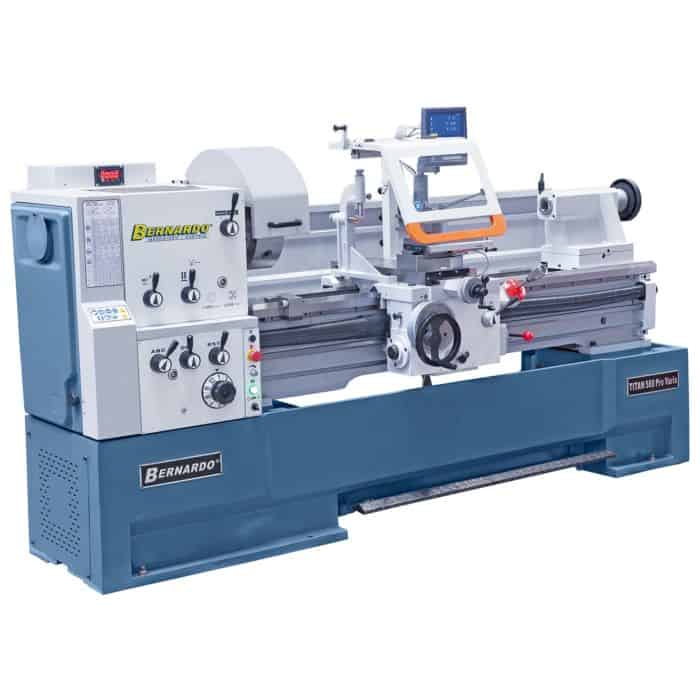

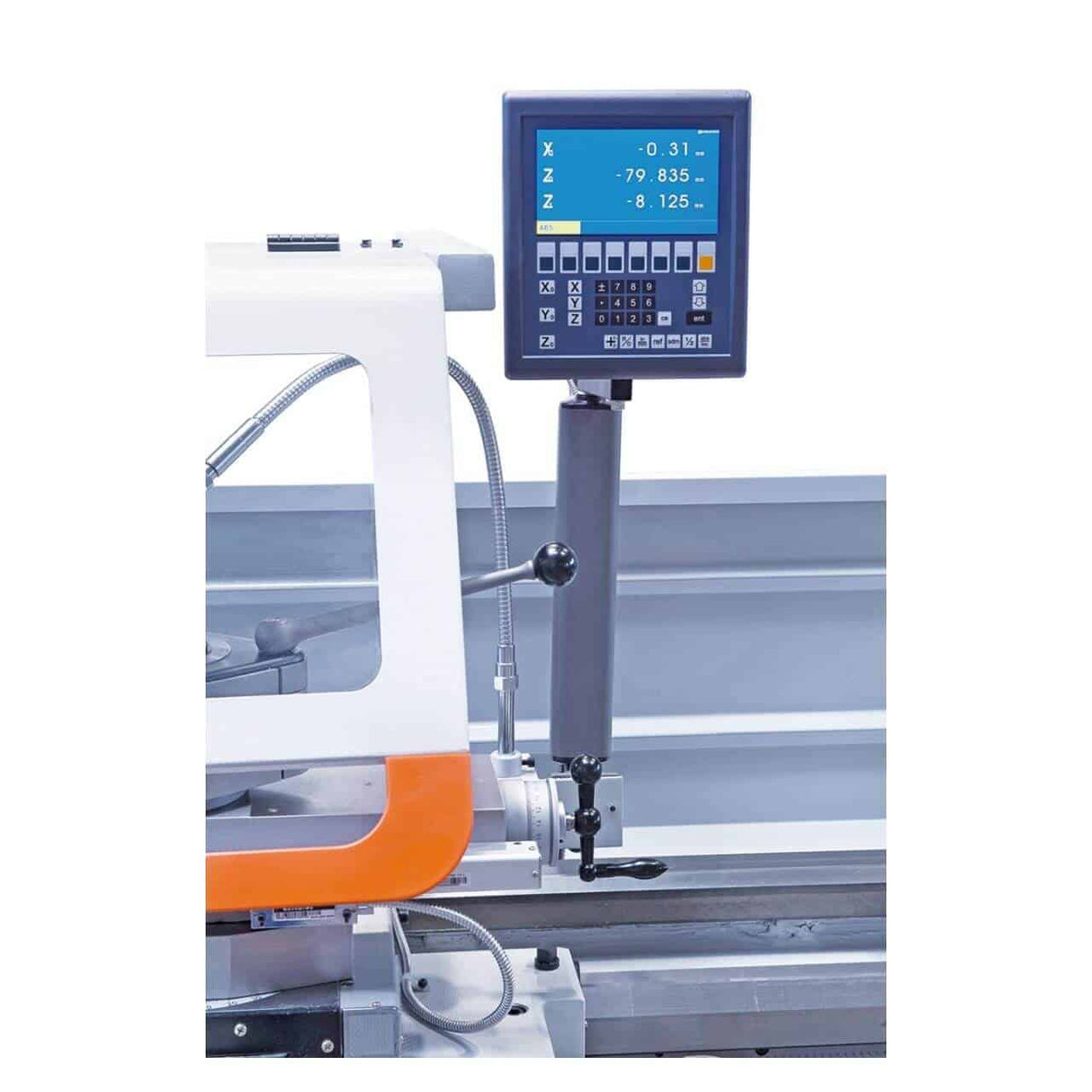

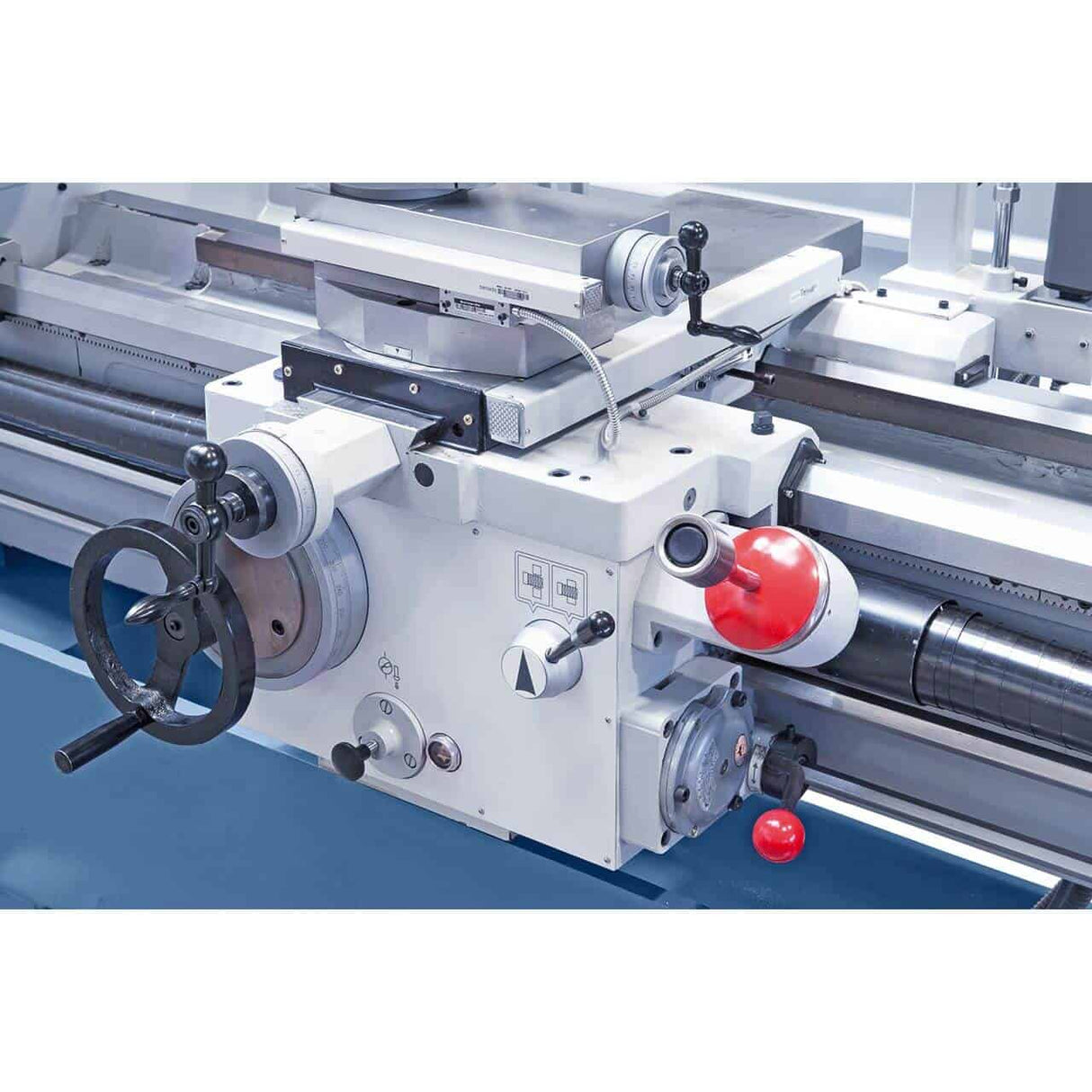

Die Bernardo TITAN 560 x 3000 Pro Vario mit 3-Achsen-Digitalanzeige ist eine Metalldrehmaschine für den professionellen Einsatz mit einem Spitzenabstand von 3000 mm, einer Spitzenhöhe von 280 mm, einem Motor von 7,5 kW (10 PS) und einem Gewicht von 3000 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.
- Spitzenabstand: 3000 mm
- Spitzenhöhe: 280 mm
- Drehdurchmesser über Bett: 560 mm
- Drehdurchmesser über Aussparung: 785 mm
- Drehdurchmesser über Querschlitten: 350 mm
- Bettbreite: 350 mm
Wer nutzt die TITAN 560 x 3000 Pro Vario mit 3-Achs-Digitalanzeige und wofür?
Maschinenbaubetriebe und Dreher nutzen die TITAN 560 x 3000 Pro Vario mit 3-Achs-Digitalanzeige zum Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen. Die Maschine eignet sich für die Fertigung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
Ihre Position im Bernardo-Sortiment
Die Bernardo TITAN 560 x 3000 Pro Vario mit 3-Achs-Digitalanzeige gehört zum Bernardo-Metalldrehmaschinen-Sortiment, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsklassen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.
Krollit Logistik und Support
Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die TITAN 560 x 3000 Pro Vario mit 3-Achsen-Digitalanzeige geeignet?
Die titan 560 x 3000 pro vario mit 3-Achsen-Digitalanzeige wird für folgende Anwendergruppen empfohlen:
-
Mechanische Werkstätten und Dreher: Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen.
-
Industrielle Instandhaltungs- und Reparaturzentren: Bearbeitung von Ersatzteilen, Wellen, Buchsen und Kleinserienfertigung.
-
Hobbyisten und Modellbauer: Professionelle Maschine; für gelegentlichen Heimgebrauch eignen sich kleinere Tischmodelle.
Spindel, Werkzeuge und Drehzahl
| Spitzenabstand |
3000 mm |
| Spitzenhöhe |
280 mm |
| Spindelbohrung |
105 mm |
| Spindelanschluss |
DIN 55029, D1-8 |
| Drehzahlbereich |
25 – 220 / 220 – 1500 U/min |
Tabelle, Abmessungen und Geometrie
| Bettbreite |
350 mm |
| Maschinenabmessungen |
4340 x 1150 x 1610 mm |
| Gewicht |
3000 kg |
Weitere Spezifikationen
| Drehdurchmesser über Bett |
560 mm |
| Drehdurchmesser über Tasche |
785 mm |
| Drehdurchmesser am Kreuz Schieber |
350 mm |
| Längsvorschübe |
0,055 – 3,061 mm/U (42) |
| Quervorschübe |
0,025 – 1,384 mm/U (42) |
| Metrische Gewinde |
0,1 – 14 mm (41 Steigungen) |
| Zollgewinde |
2 – 112 Gänge pro Zoll (60 (Schritte)) |

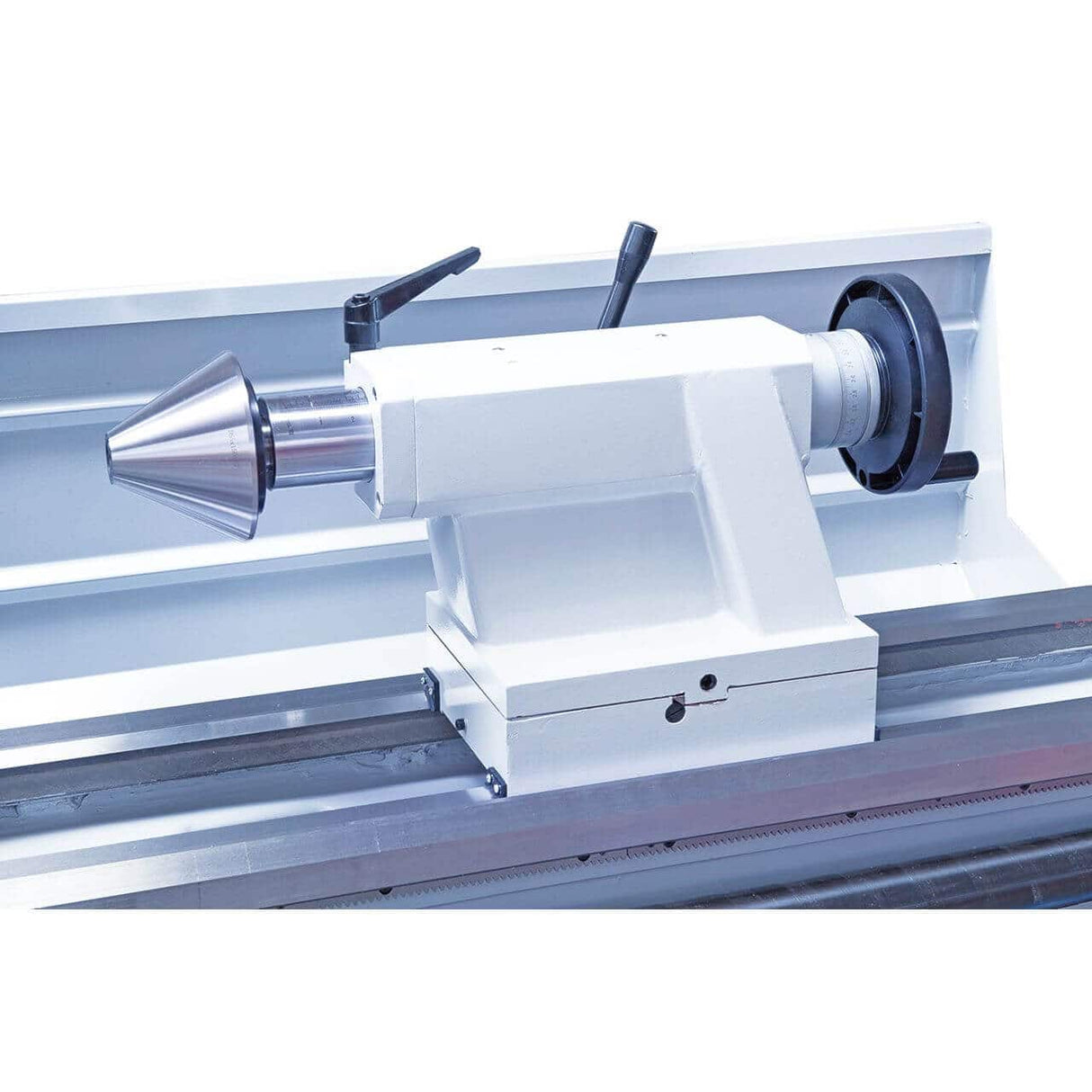

| Reitstockpinole Ø |
75 mm |
| Reitstockkonus |
MT5 |
| Herkunft |
Europa |
| Quilthub |
185 mm |
| Motorleistung |
7,5 kW (10 PS) |
Häufig gestellte Fragen
Welche Materialien kann die TITAN 560 x 3000 Pro Vario mit DRO 3 bearbeiten? Achsen?
Baustähle, legierte Stähle, Gusseisen, Messing und Aluminium innerhalb der in den technischen Daten angegebenen Schnittbereiche. Spezifikationen.
Für gehärtete oder hochfeste legierte Stähle empfehlen wir, die Schnittgeschwindigkeit und Schnitttiefe zu reduzieren. Die Maschine ist für die allgemeine mechanische Fertigung ausgelegt; bei speziellen Legierungen prüfen Sie bitte die Kompatibilität der Spindel und des Morsekonus-Reitstocks.
Was ist im Lieferumfang enthalten?

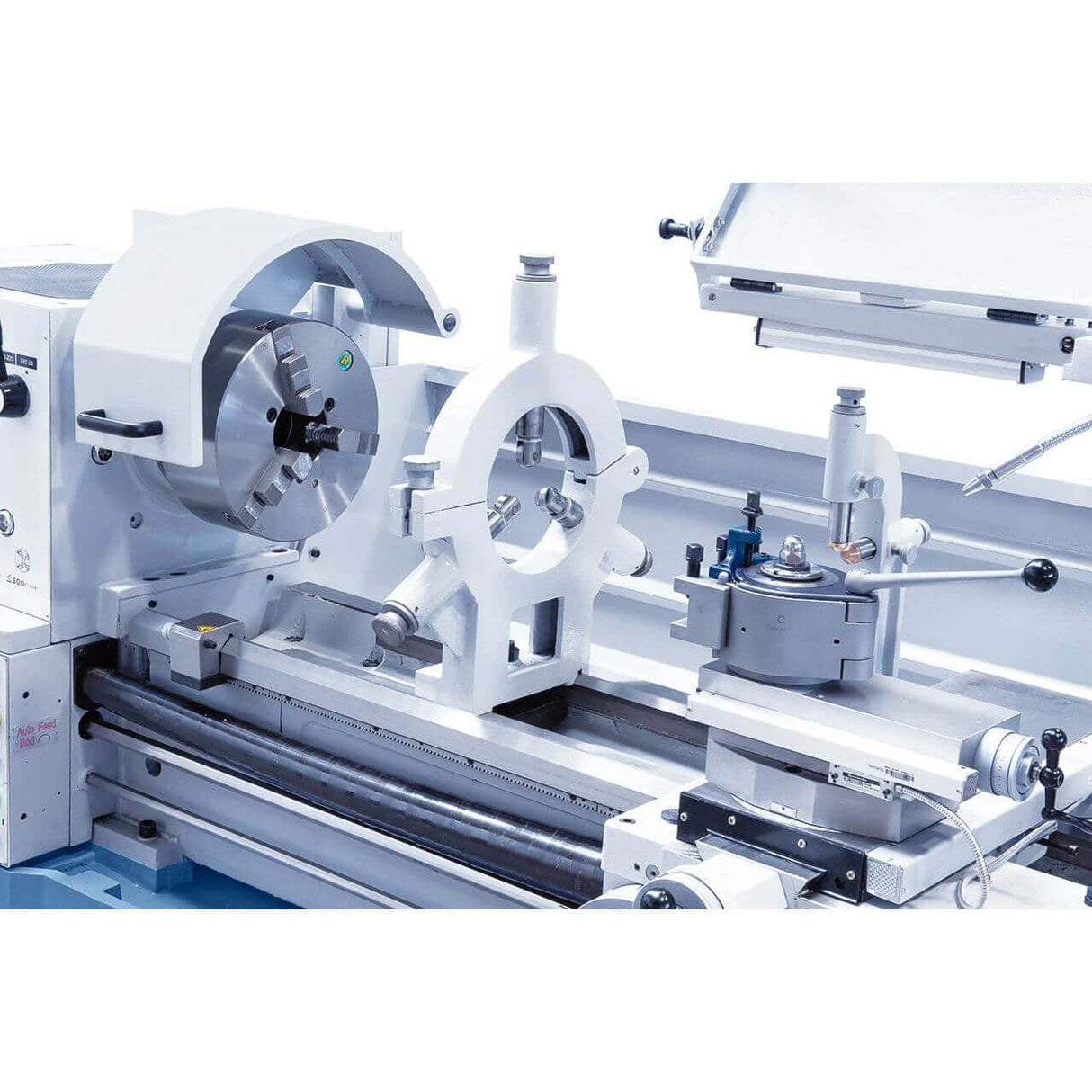

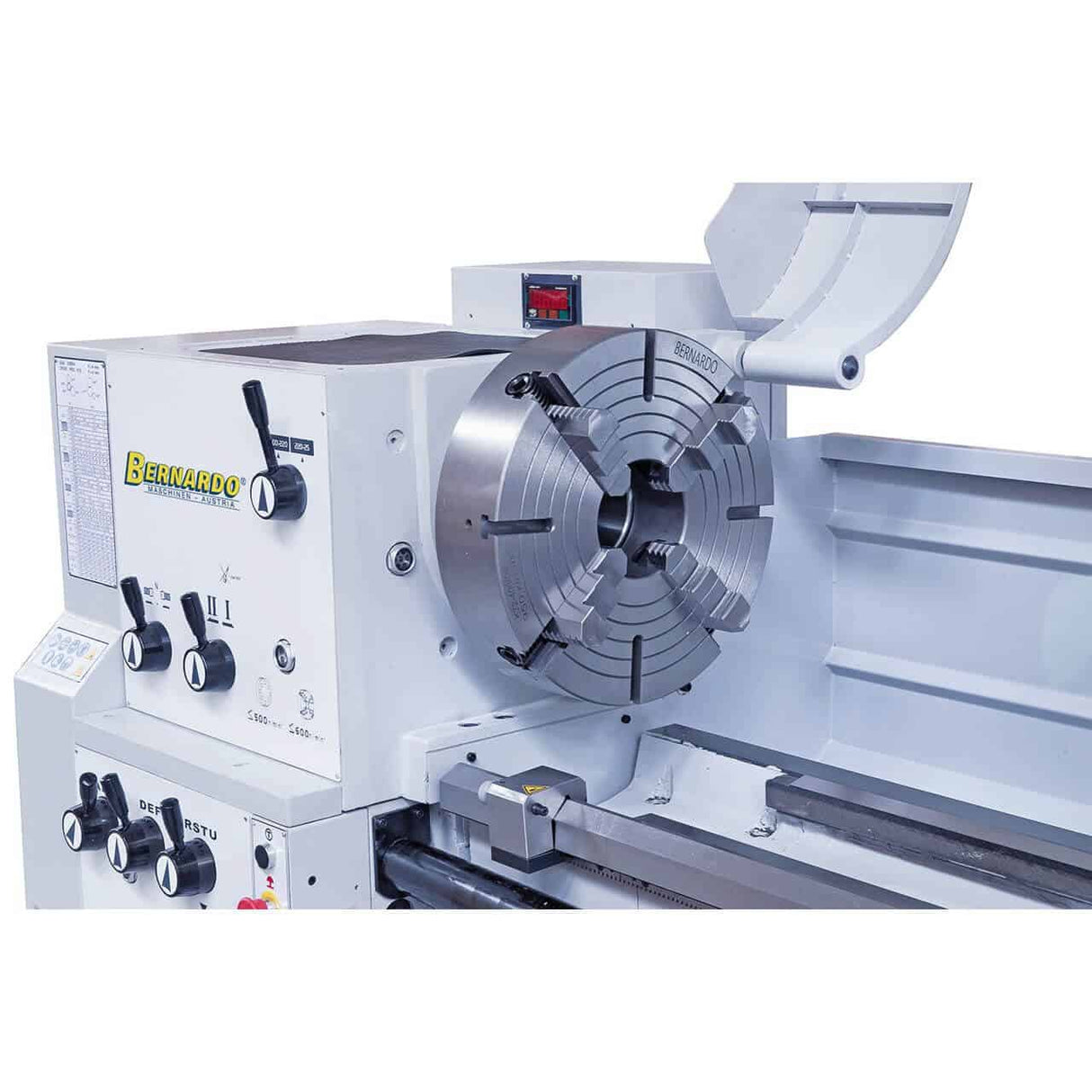

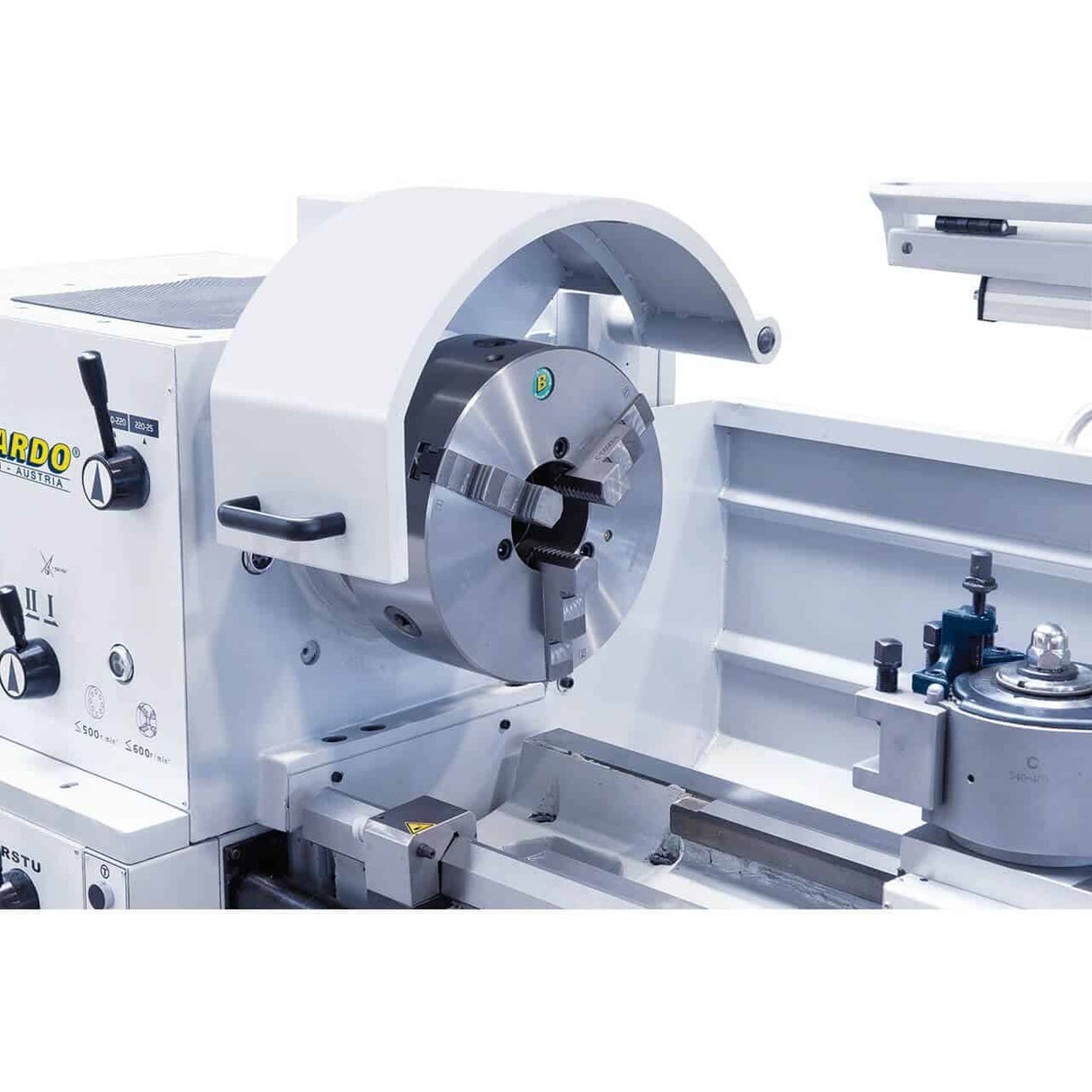

Die Ausstattung umfasst ein selbstzentrierendes Spannfutter, einen Reitstock, eine Lünette, Gewindeschneidzubehör und einen Schraubenschlüsselsatz.
Eine genaue Liste des Zubehörs und der Ersatzteile finden Sie im technischen Datenblatt des Herstellers. Krollit bietet Unterstützung für Original-Ersatzteile von Bernardo mit Lieferzeiten von 3–5 Werktagen.
Welche Art von Stromversorgung wird benötigt?
Die Spannungsdaten finden Sie in der technischen Tabelle. Kompakte Tischmaschinen benötigen häufig 230 V Einphasenstrom, während professionelle Modelle 400 V benötigen. Drehstrom.
Für 400-V-Drehstrommodelle ist ein Industrieanschluss erforderlich. Bitte prüfen Sie vor dem Kauf, ob Ihre Werkstatt über ausreichend Strom verfügt.
Ist die Maschine für die Serienfertigung geeignet?
Das hängt von der Modellklasse ab: Bernardo-Profidrehmaschinen sind für den Dauerbetrieb ausgelegt, während Tischmodelle für den mittleren Einsatz geeignet sind.
Die Modelle Profi und Apollo sind für den intensiven Mehrschichtbetrieb konzipiert; die Serien Hobby und Goliath für den gelegentlichen Einsatz oder kleine Werkstätten.
Wie viel wiegt die Maschine und wie viel Installationsaufwand ist erforderlich?
Das Gewicht variiert je nach Modell erheblich: siehe „Gewicht“ in der technischen Tabelle.
Maschinen über 500 kg benötigen einen Industrieboden und eine Verankerung. Tischmodelle bis 100 kg sollten auf einer stabilen Werkbank mit ausreichend dimensionierter Unterlage installiert werden. Oberfläche.
