Bernardo | SKU: 02-1106

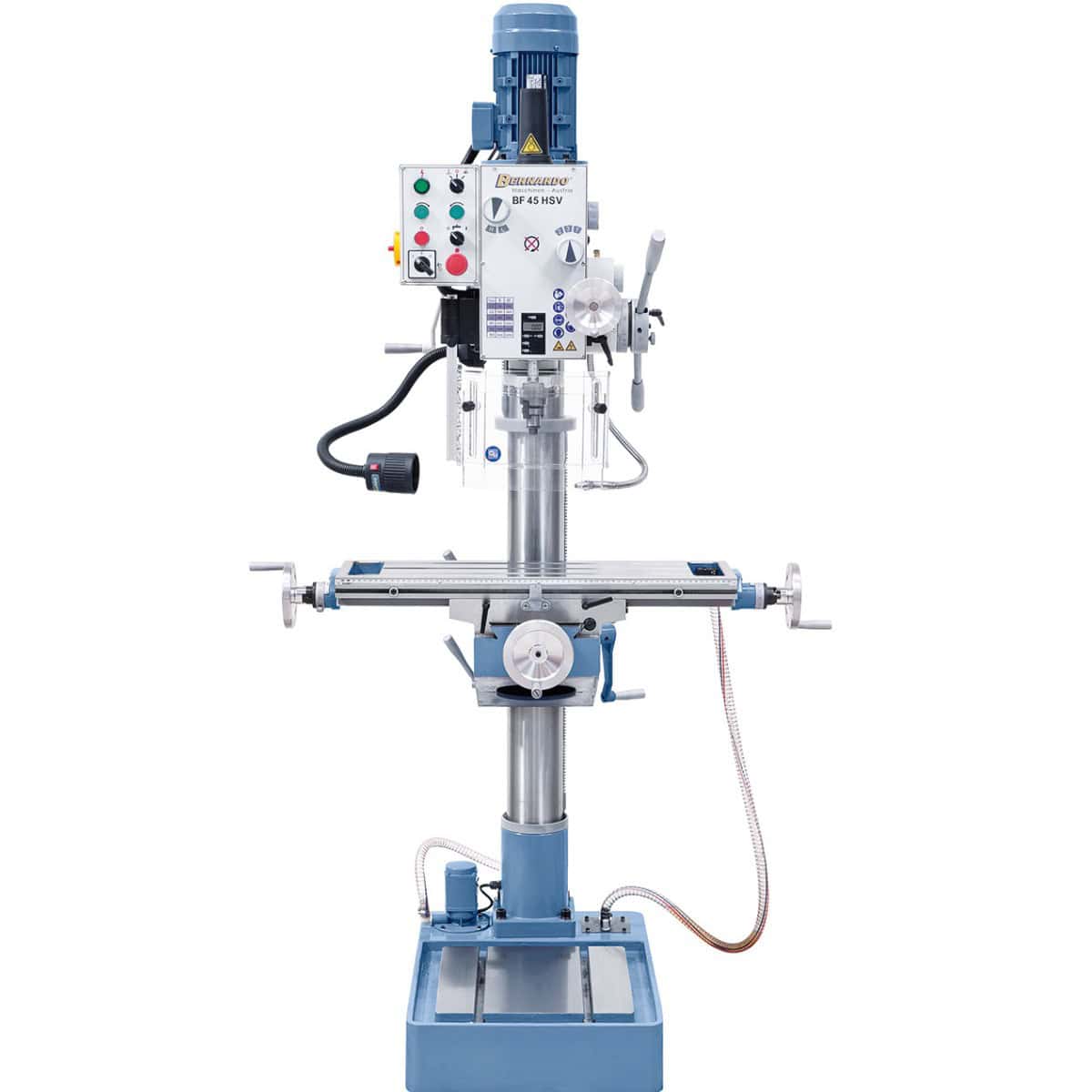

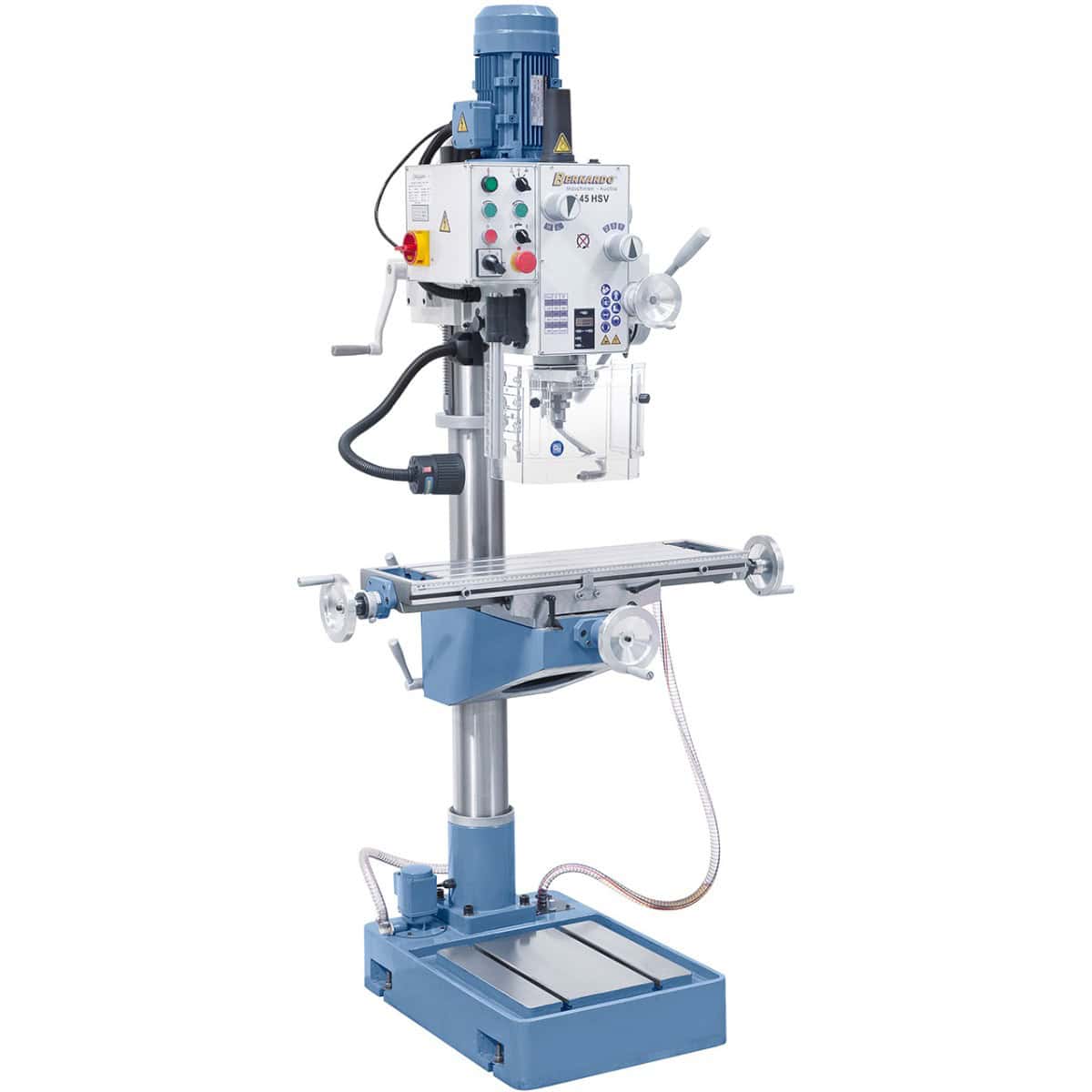

Bernardo Bohr- und Fräsmaschine BF 45 HSV

Name: Bernardo Bohr- und Fräsmaschine BF 45 HSV
Brand: Bernardo
SKU: 02-1106
Price: 4165.14 EUR
Availability: InStock

€4.165,14 (19% MwSt. inkl.)

Lieferung und Versand

Bei Krollit garantieren wir einen sicheren und zuverlässigen Versand. Bestellungen werden mit größter Sorgfalt bearbeitet und sind bis zur Lieferung nachverfolgbar.

Für internationale Lieferungen senden Sie Ihre Anfrage bitte über das entsprechende Kontaktformular.

Unterschreiben Sie bei der Lieferung den Lieferschein immer mit dem Vermerk „unter Vorbehalt der Prüfung“, damit mögliche Unregelmäßigkeiten oder Abweichungen des Produkts korrekt bearbeitet werden können.

Unser Ziel ist ein pünktlicher Service und ein sorgenfreies Einkaufserlebnis.

Beschreibung

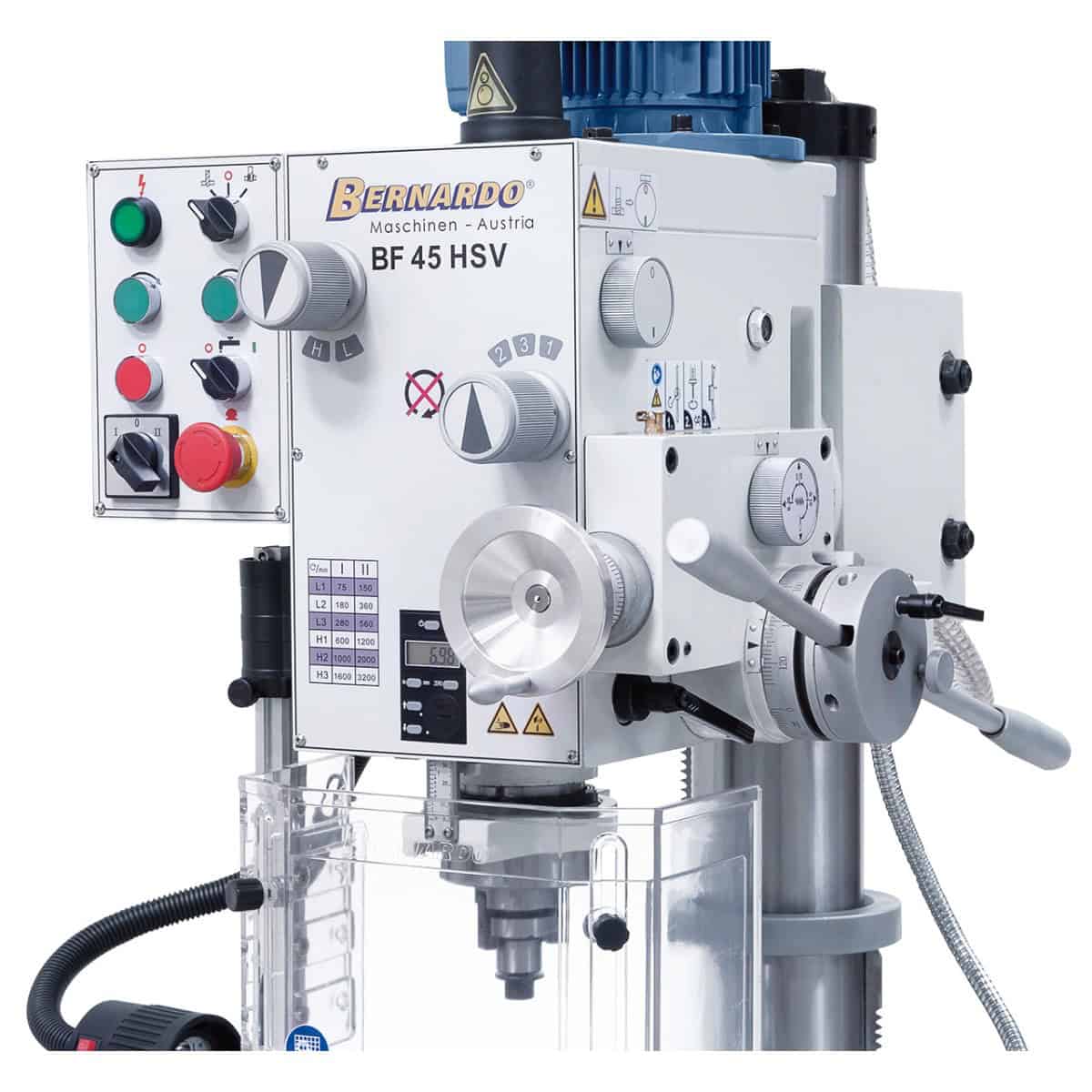

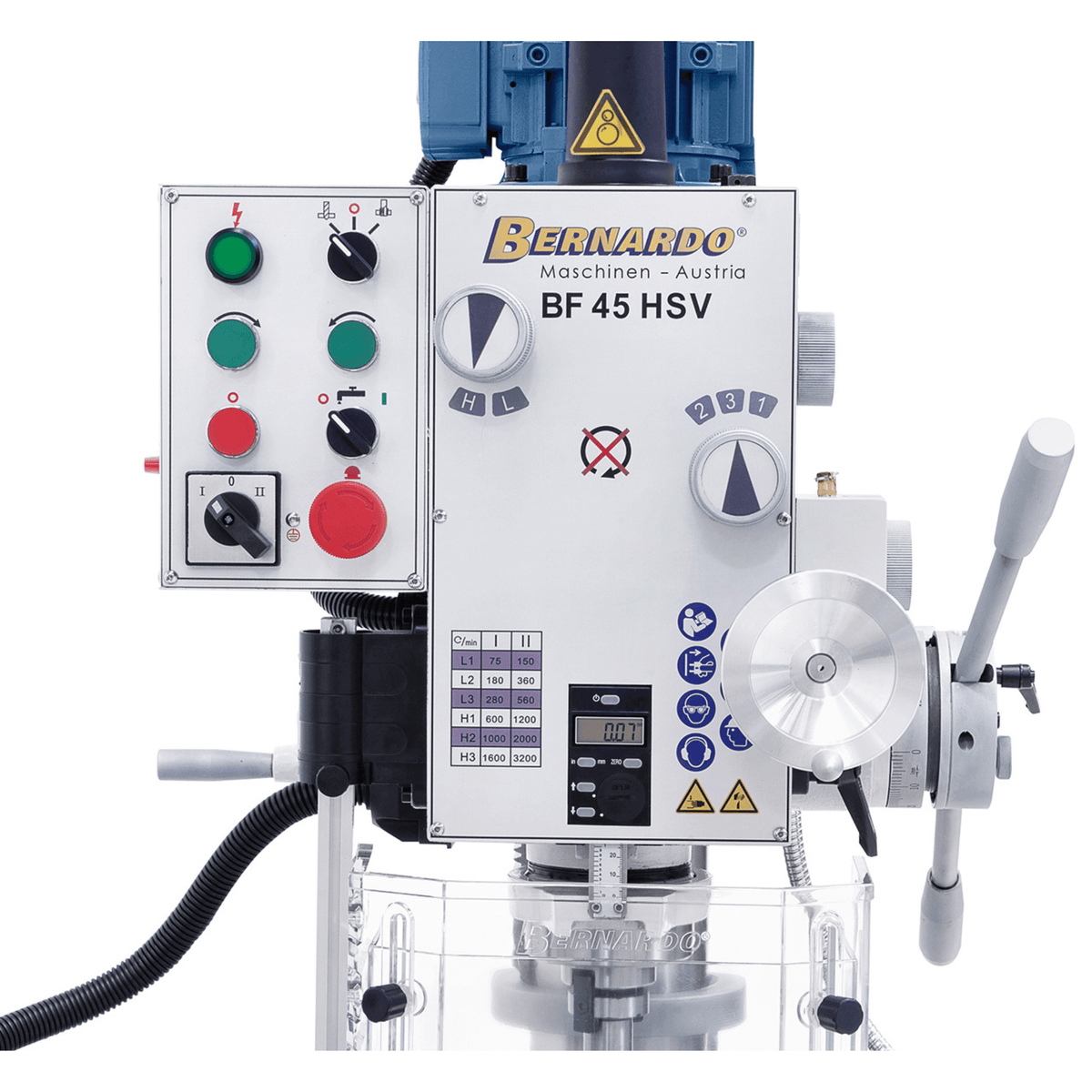

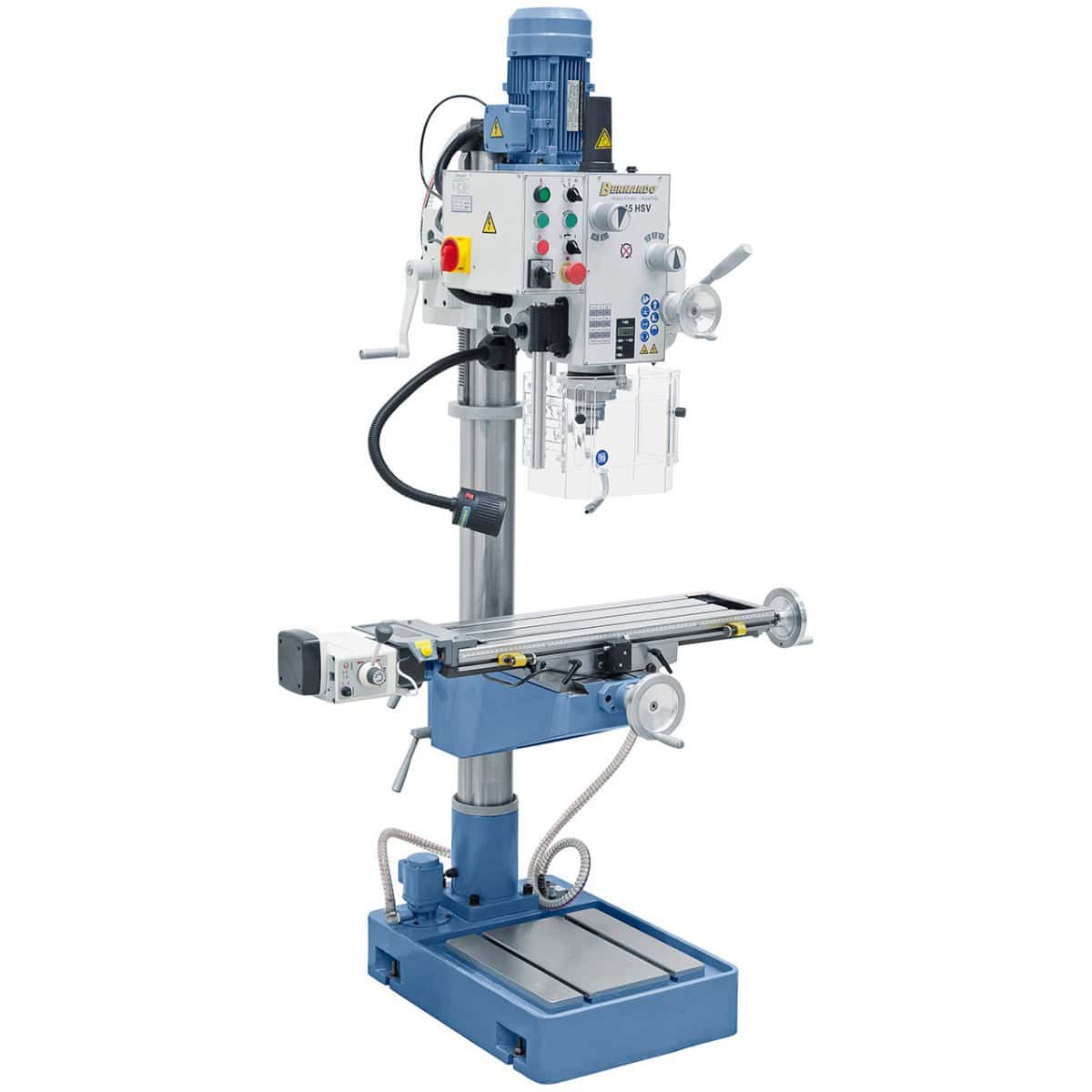

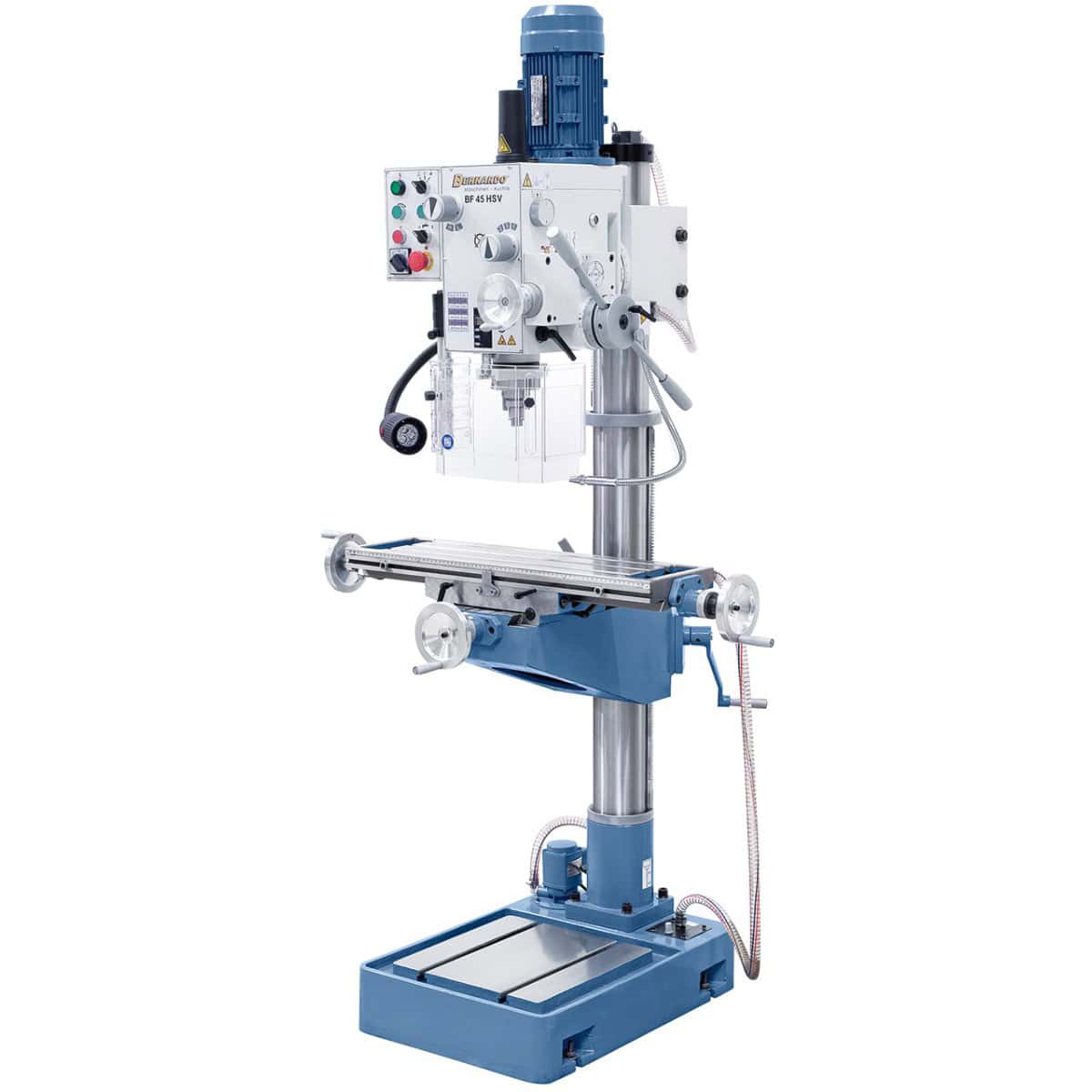

Bernardo BF 45 HSV Bohr-Fräsmaschine

Die Bernardo BF 45 HSV ist eine robuste Bohr-Fräsmaschine zum Bohren, Fräsen und Gewindeschneiden. Dank ihres 2-Gang-Motors mit 12 Drehzahlbereichen (75–3200 U/min), gehärteten und im Ölbad geschliffenen Zahnrädern sowie der massiven Stahlsäule bietet sie auch unter hoher Belastung eine hohe Leistung.

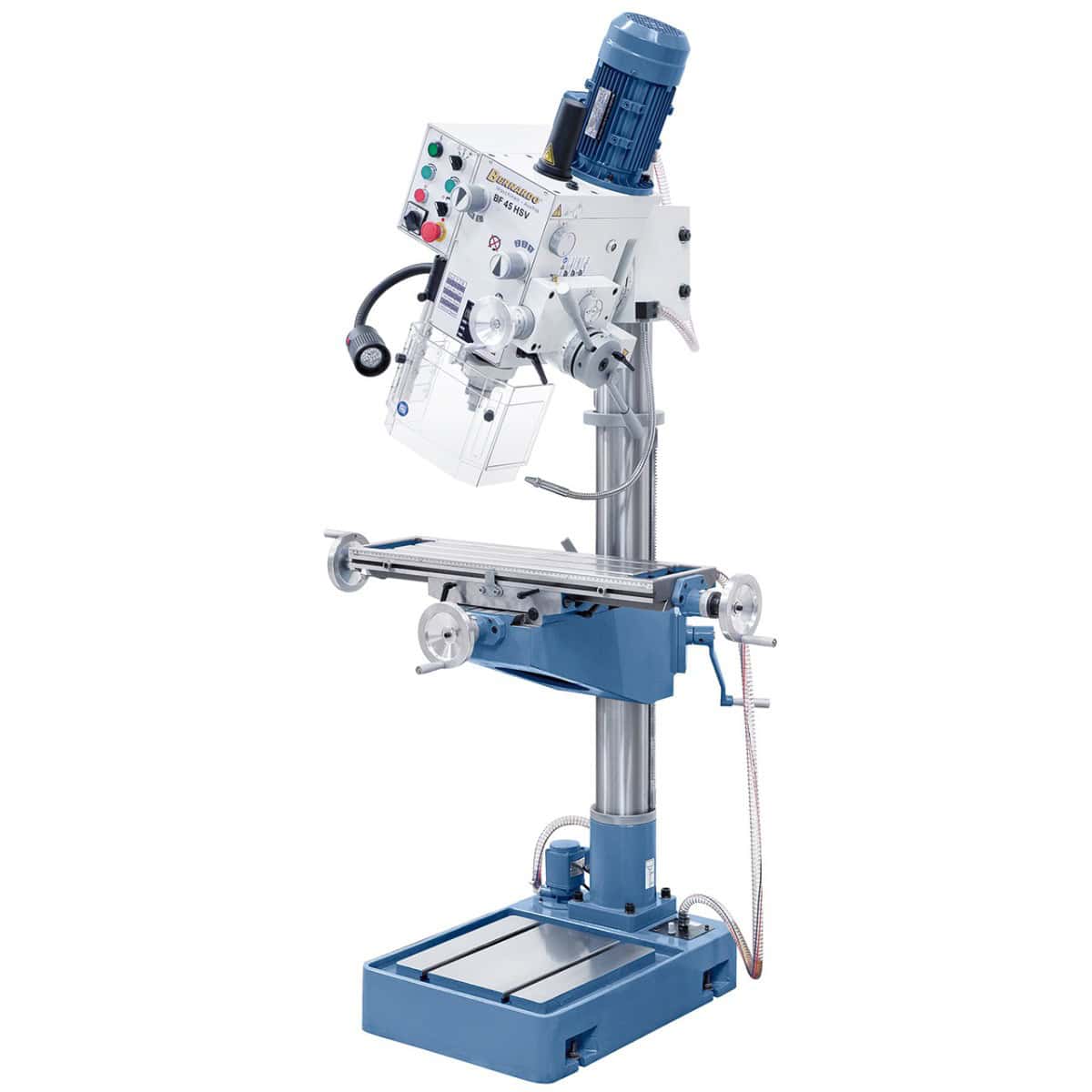

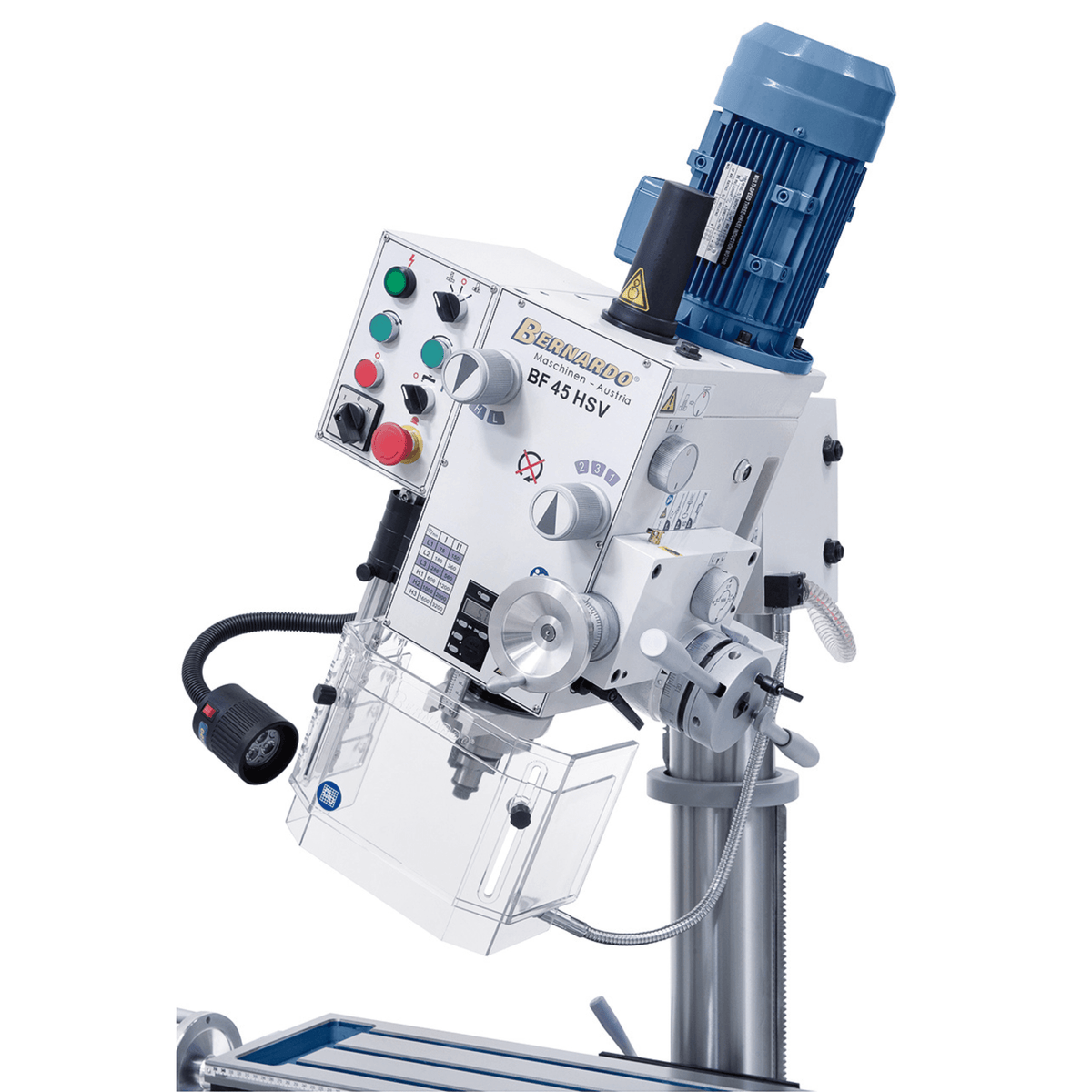

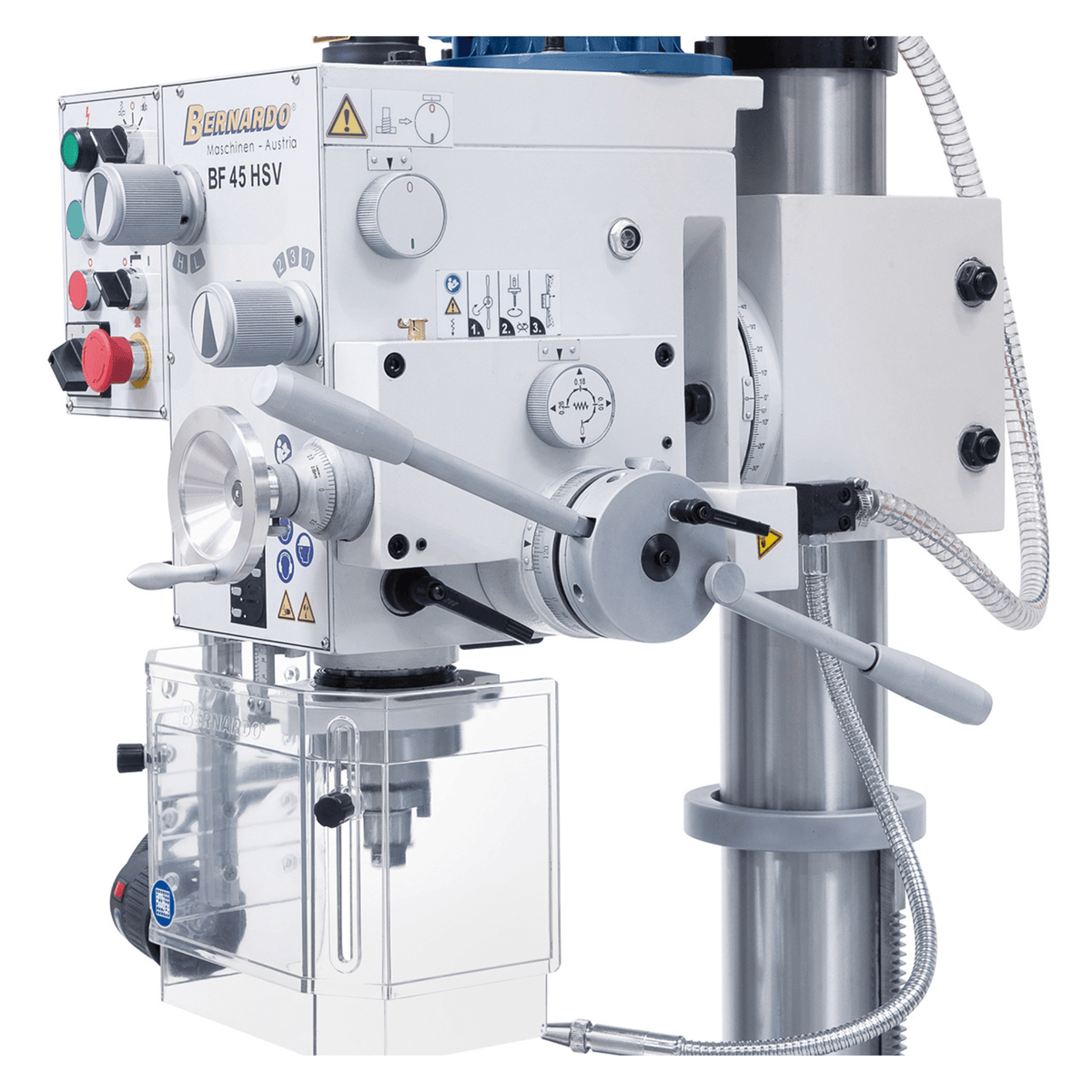

Der zahnradgetriebene, neigbare (-90°/+90°), um 360° drehbare und höhenverstellbare Fräskopf ermöglicht die Bearbeitung komplexer Winkel und das Anfasen.

Der 730 x 210 mm große Querschneidtisch mit 495 x 200 mm Verfahrweg bietet viel Arbeitsfläche, während der automatische Spindelvorschub und die integrierte Gewindeschneidvorrichtung für Produktivität und Präzision sorgen. Ausgestattet mit einstellbarem Mikroschalterschutz, digitaler Spindelhubanzeige, Kühlmittelpumpe und LED-Beleuchtung ist die BF 45 HSV eine komplette und sichere Maschine, die sich für Werkstätten und mechanische Labore eignet. Hauptspezifikationen: Bohren in Stahl bis Ø 32 mm und in Gusseisen bis 40 mm; Fräsen max. Bis zu 80 mm

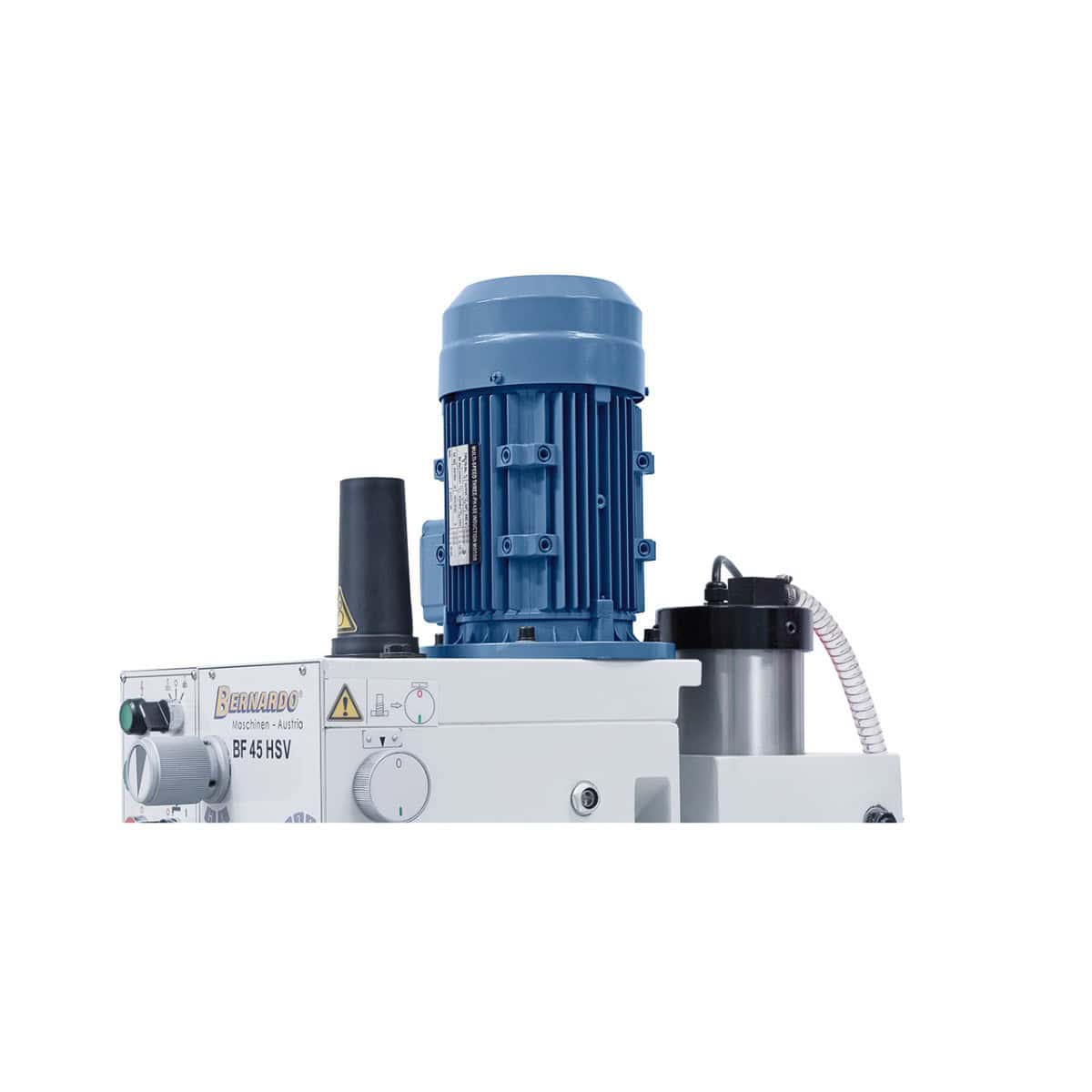

2-Gang-Motor mit 12 Bereichen (75–3200 U/min)
Kopf neigbar -90°/+90°, um 360° drehbar und höhenverstellbar
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)
Rechts-/Linkslauf zum Gewindeschneiden
Kreuztisch 730 x 210 mm mit 495 x 200 mm Hub
Gehärtete und geschliffene Zahnräder im Ölbad für ruhigen Lauf
Ø 115 mm Stahlsäule für hohe Belastungen

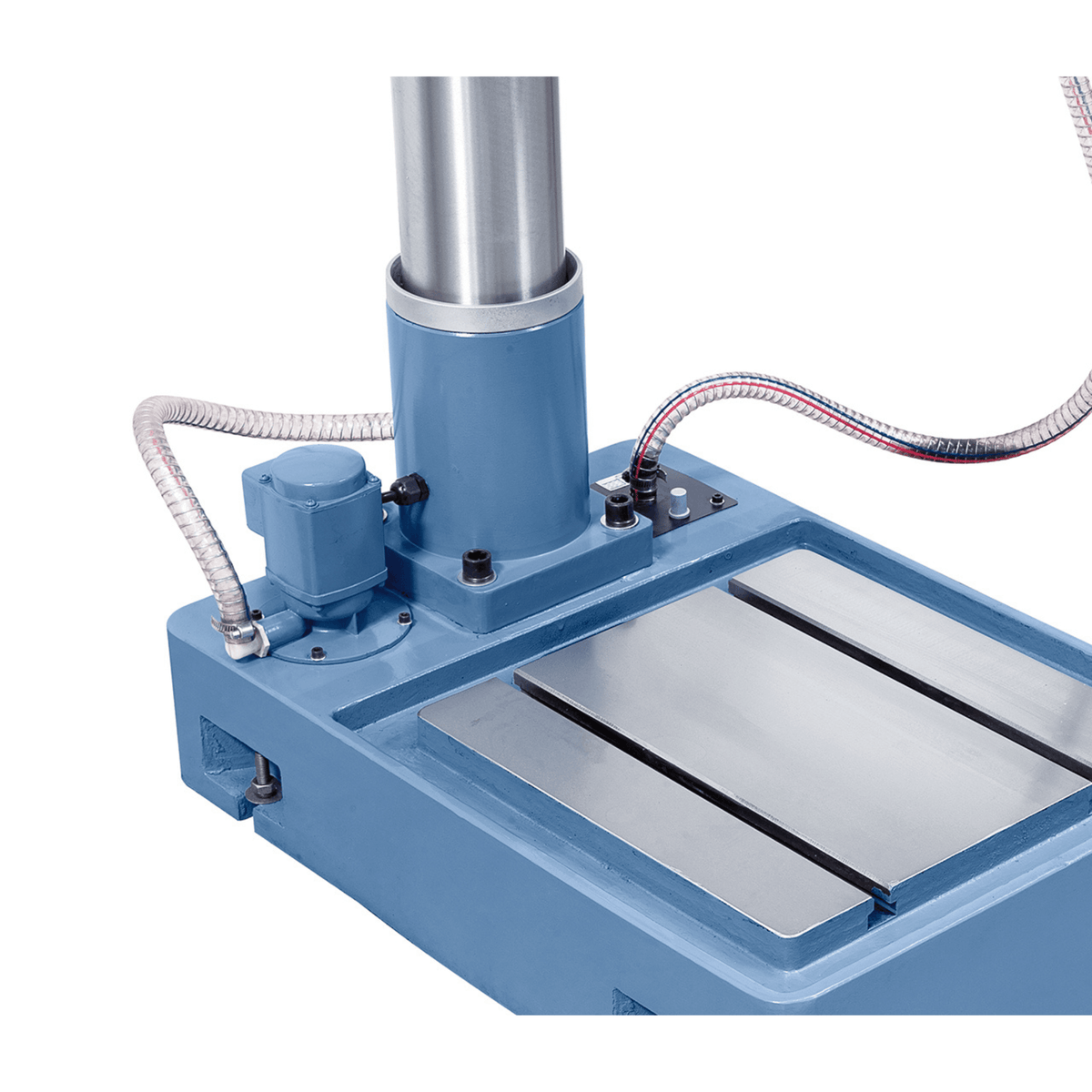

Stabile Gusseisenkonstruktion mit 365 x 375 mm Fuß
Digitale Spindelhubanzeige und LED-Arbeitsleuchte
Höhenverstellbare, CE-konforme Schutzhaube

Lieferumfang:
Schnellspannfutter 3–16 mm / B16
Spindel MT 4 / B16
Zugstange M16
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT 4/27 mm
Automatischer Spindelvorschub
Höhenverstellbare Schutzhaube
Digitale Spindelweganzeige
Gewindeschneidvorrichtung
Kühlmittelvorrichtung
LED-Arbeitsleuchte
Längenlineal
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.

Technische Daten

Technische Daten des Tisches Daten:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	280 mm
Spindeldrehzahl (12 Stufen)	75 – 3200 U/min
Spindelanschluss	MT 4
Spindelhub	120 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tisch Abmessungen	730 x 210 mm
T-Nut-Abmessungen	14 mm
Max. Spindel-Tisch-Abstand	640 mm
Maximaler Abstand Spindel-Basis	1190 mm
Tischverfahrweg (X/Y)	495/200 mm
Kopfneigung	-90° bis +90°
Kopfhöhenverstellung	260 mm
Säulendurchmesser	115 mm
Basisabmessungen	365 x 375 mm
Motorleistung S1 100 %	1,1 / 1,5 kW (400 V)
Motorleistung S6 40 %	1,5 / 2,2 kW (400 V)
Maschinenabmessungen (L x B x H)	1070 x 800 x 2060 mm
Gewicht	ca. 362 kg

Garantie

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

FAQ / Häufig gestellte Fragen

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
