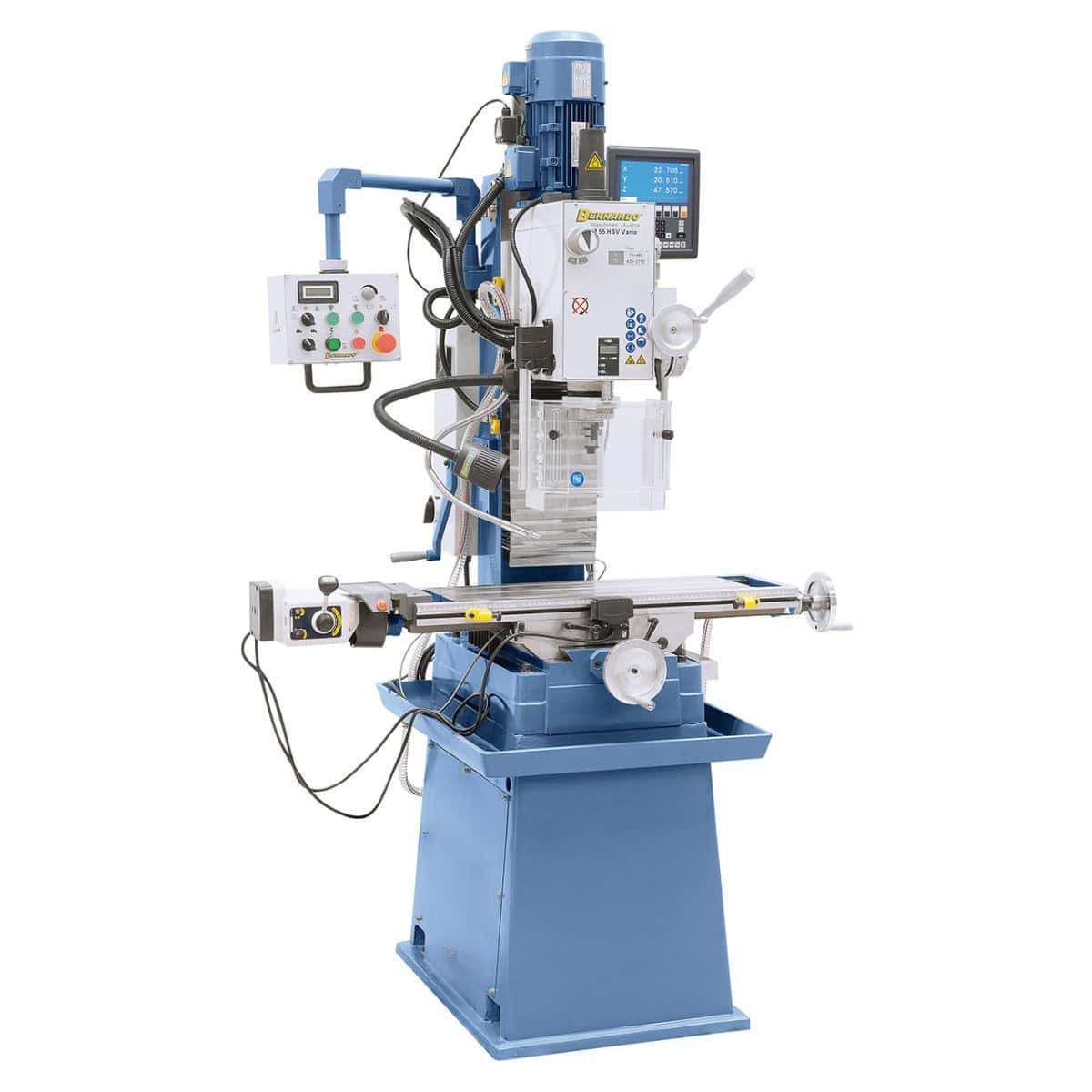

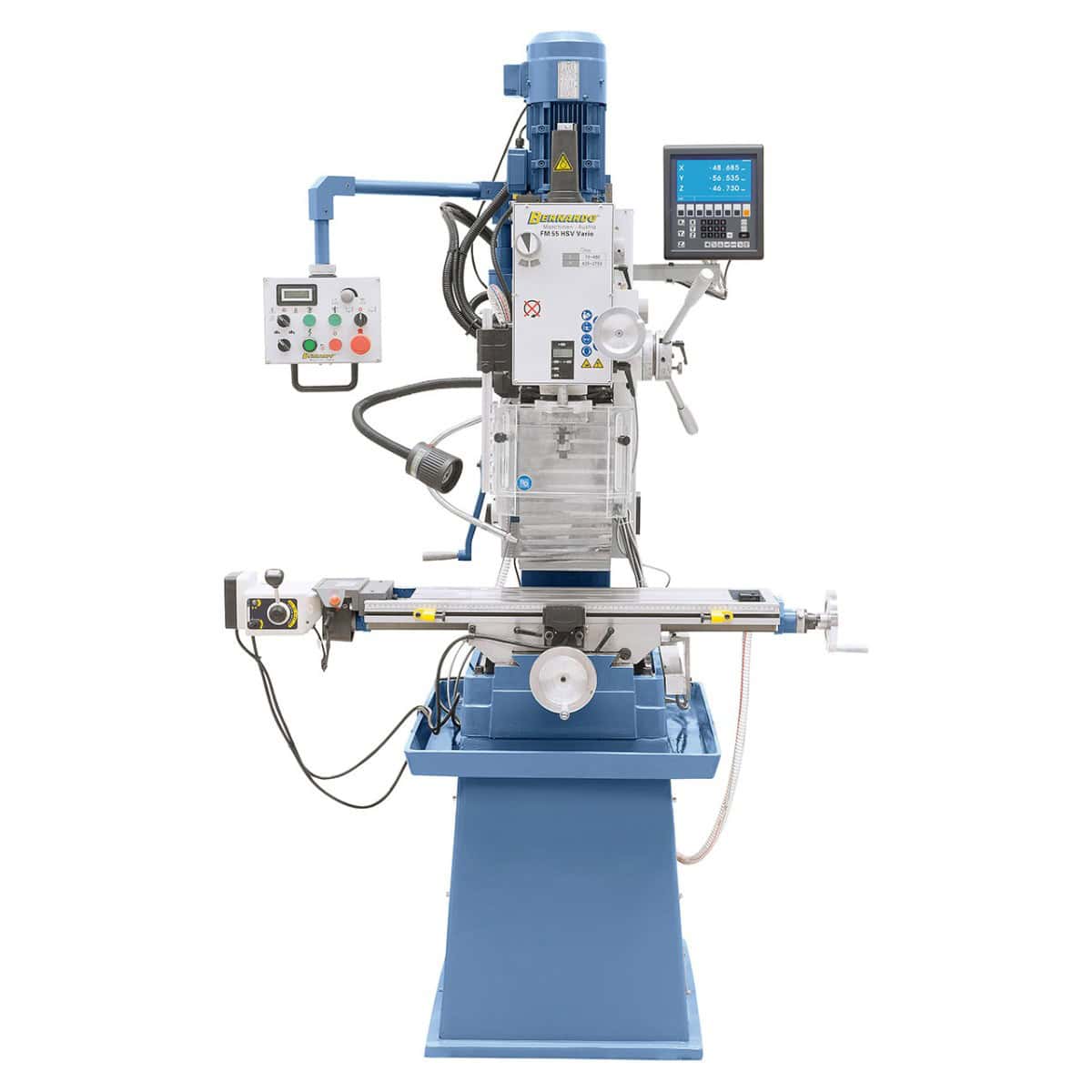

Bernardo Trapano-fresatrice FM 55 HSV Vario con DRO a 3 assi

Bernardo Trapano-fresatrice FM 55 HSV Vario con visualizzatore digitale a 3 assi ES-12 V e avanzamento automatico asse X

La trapano-fresatrice Bernardo FM 55 HSV Vario è una macchina professionale progettata per soddisfare le esigenze di officine meccaniche e laboratori. Grazie all’inverter di frequenza Delta, la velocità del mandrino può essere regolata in continuo (75–2750 rpm) con coppia ottimale anche a bassi giri.

Dotata di avanzamento automatico della tavola con rapidi sull’asse X e avanzamento automatico del mandrino con 3 feed selezionabili, la macchina garantisce produttività e precisione. La testa inclinabile ±60° consente lavorazioni angolari, mentre la tavola a croce da 800 x 240 mm con corse di 420 x 200 mm offre ampio spazio per fresature e forature.

Inclusi di serie: visualizzatore digitale a 3 assi ES-12 V, dispositivo di filettatura, pompa di refrigerazione integrata nel basamento in ghisa, protezione regolabile e luce LED. Una macchina robusta e completa, adatta per lavorazioni intensive di fresatura e foratura.

---

Specifiche principali

Foratura in acciaio fino a Ø 32 mm e fresatura max. 80 mm
Regolazione continua della velocità tramite inverter Delta (75–2750 rpm)
Avanzamento automatico della tavola con rapidi sull’asse X
Avanzamento automatico del mandrino (0,10 / 0,18 / 0,26 mm/giro)
Testa inclinabile da -60° a +60° per fresature angolari e smussi

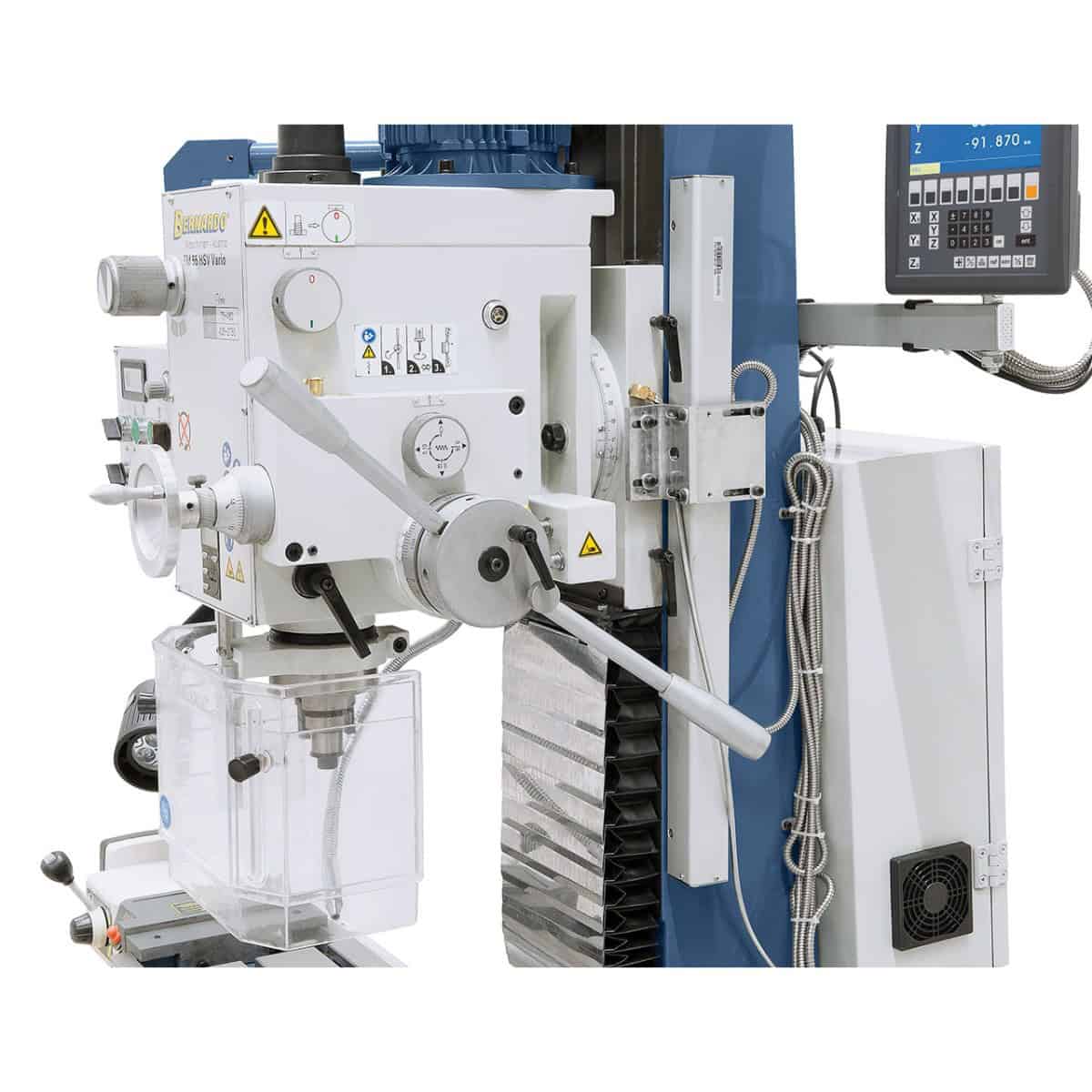

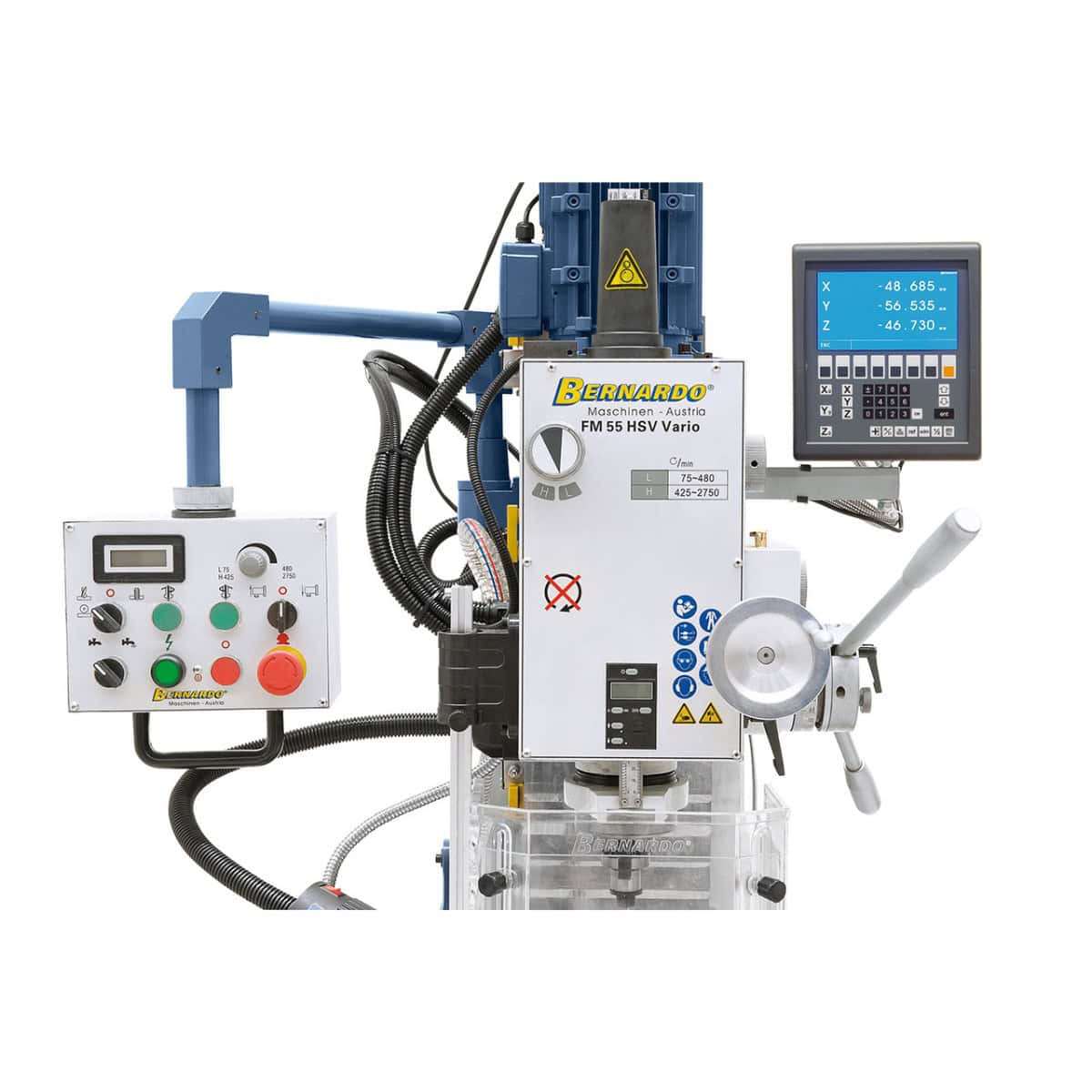

Visualizzatore digitale a 3 assi ES-12 V incluso di serie
Tavola a croce 800 x 240 mm con corse 420 x 200 mm
Struttura in ghisa pesante con basamento antivibrazione
Pompa di refrigerazione integrata nel basamento
Motore potente da 1,5 kW (S1) – 2,2 kW (S6) a 400 V
Lubrificazione centralizzata e protezione regolabile in altezza

---

Tabella tecnica:

Specifica	Valore
Capacità foratura acciaio	32 mm
Capacità foratura ghisa	40 mm
Capacità fresatura max.	80 mm
Distanza mandrino–colonna	220 mm
Velocità mandrino	75 – 480 / 425 – 2750 rpm
Attacco mandrino	MT 4
Corsa mandrino	125 mm
Avanzamenti mandrino	0,10 / 0,18 / 0,26 mm/giro
Dimensioni tavola	800 x 240 mm
Corse tavola (X / Y)	420 / 200 mm
Inclinazione testa	-60° a +60°
Distanza mandrino–tavola	95 – 485 mm
Regolazione altezza testa	390 mm
Dimensione cave a T	14 mm
Motore sollevamento testa	90 W
Potenza motore S1 100%	1,5 kW (400 V)
Potenza motore S6 40%	2,2 kW (400 V)
Dimensioni macchina (L x P x H)	1270 x 960 x 2120 mm
Peso	ca. 445 kg

---

Contenuto della confezione:
Visualizzatore digitale a 3 assi ES-12 V con LCD
Mandrino autoserrante 3–16 mm / B16
Bussola MT 4 / B16
Tirante M16
Bussola Morse MT 4/3
Portafresa a codolo MT4/27 mm
Avanzamento automatico mandrino
Protezione regolabile in altezza

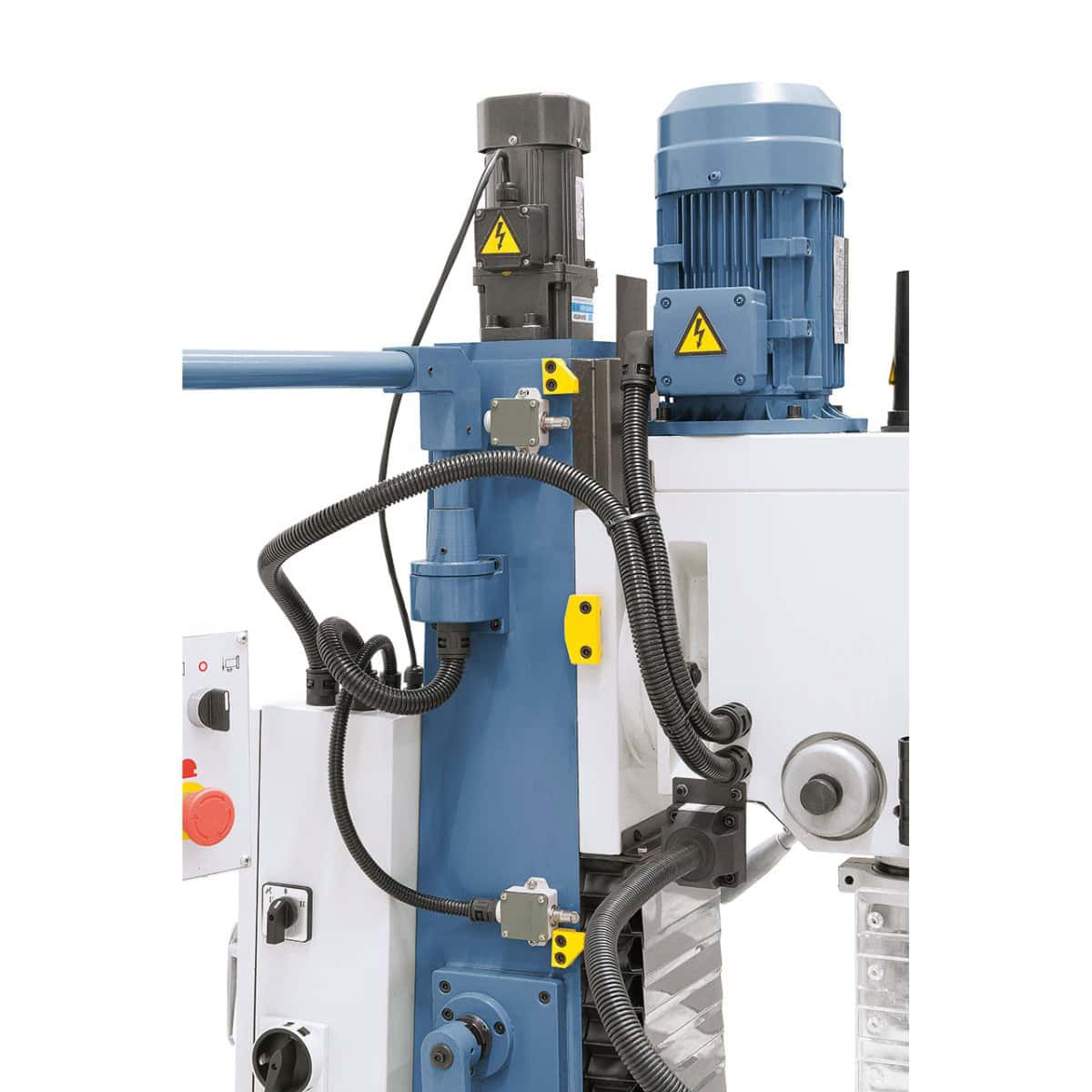

Motore sollevamento testa

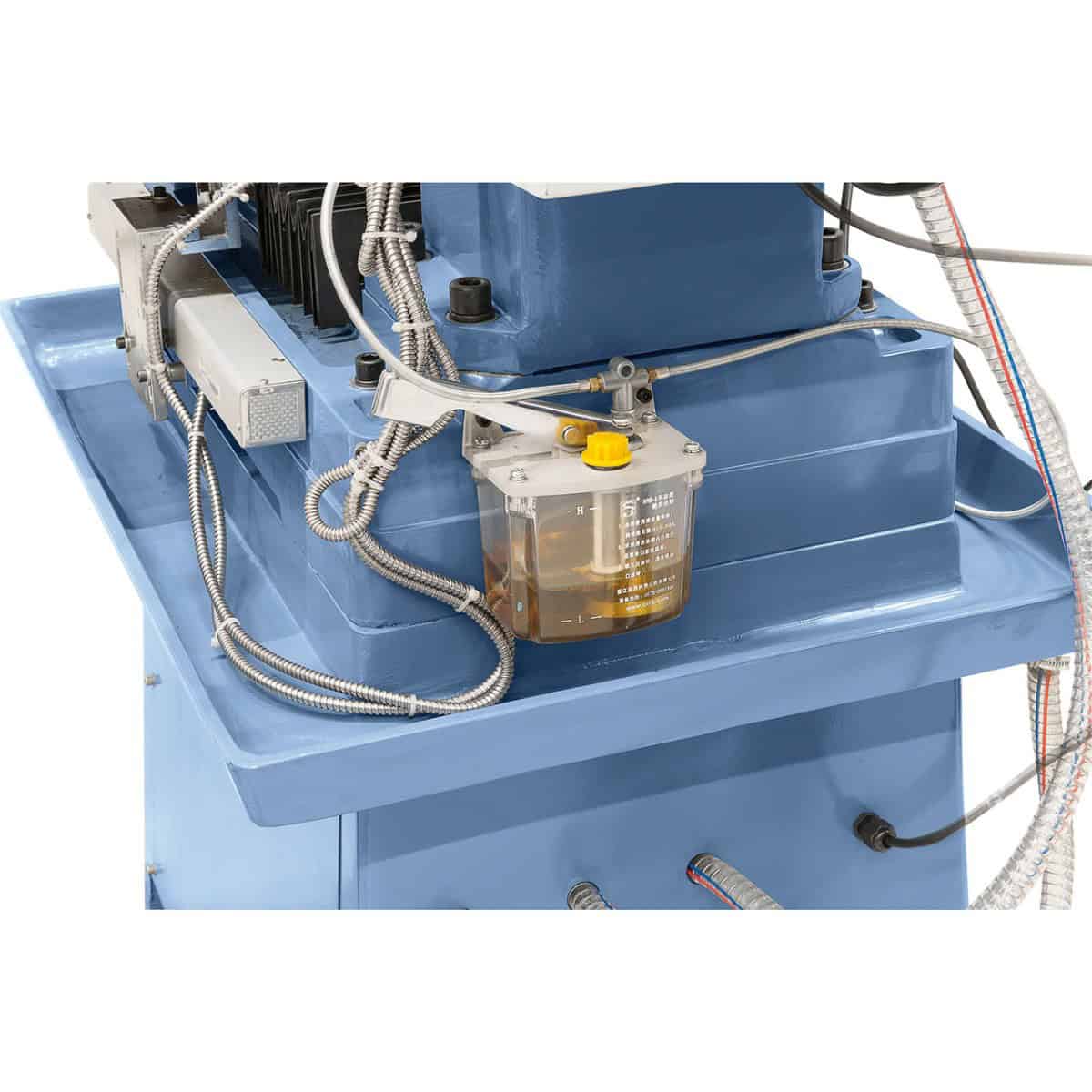

Lubrificazione centralizzata

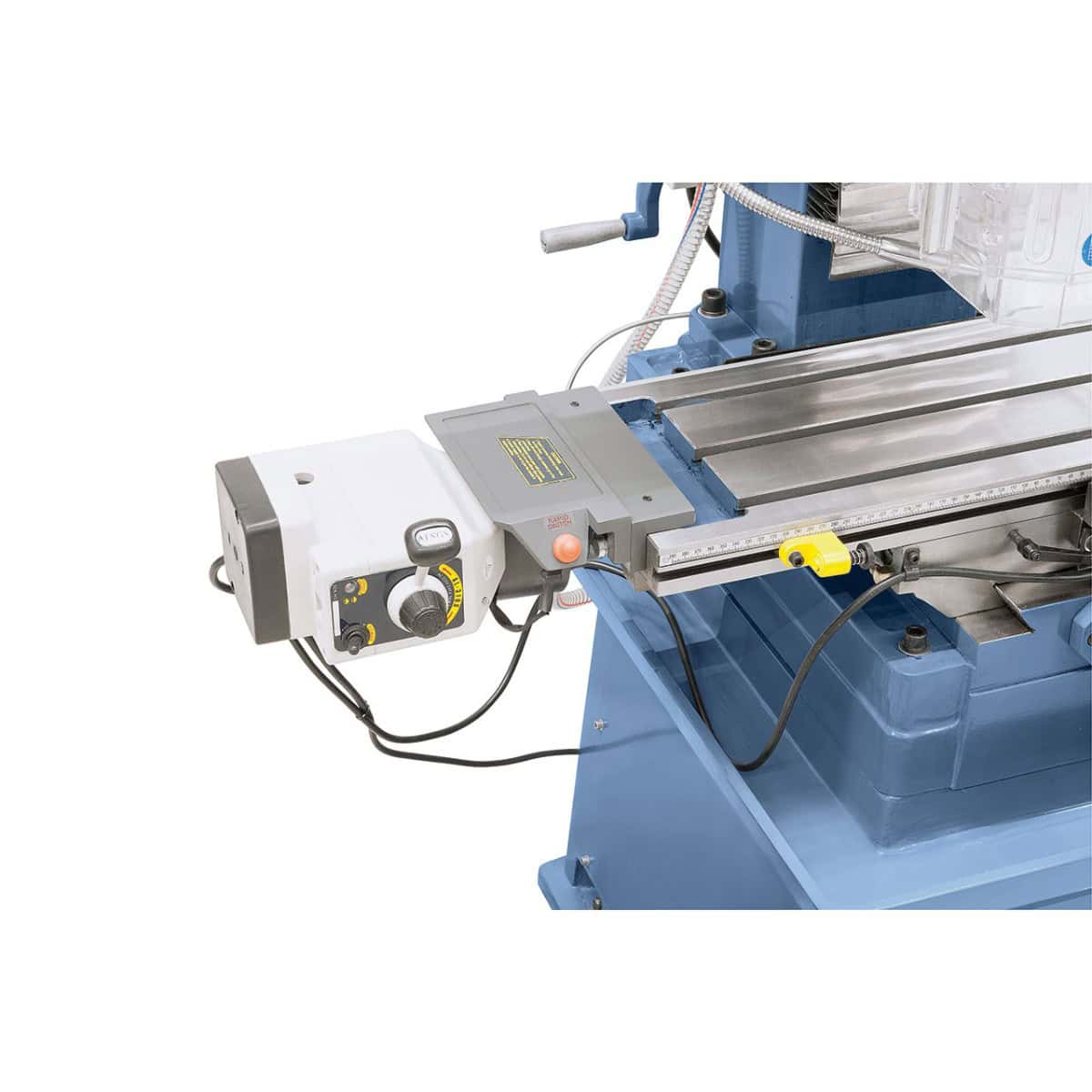

Avanzamento automatico asse X AL 450 D

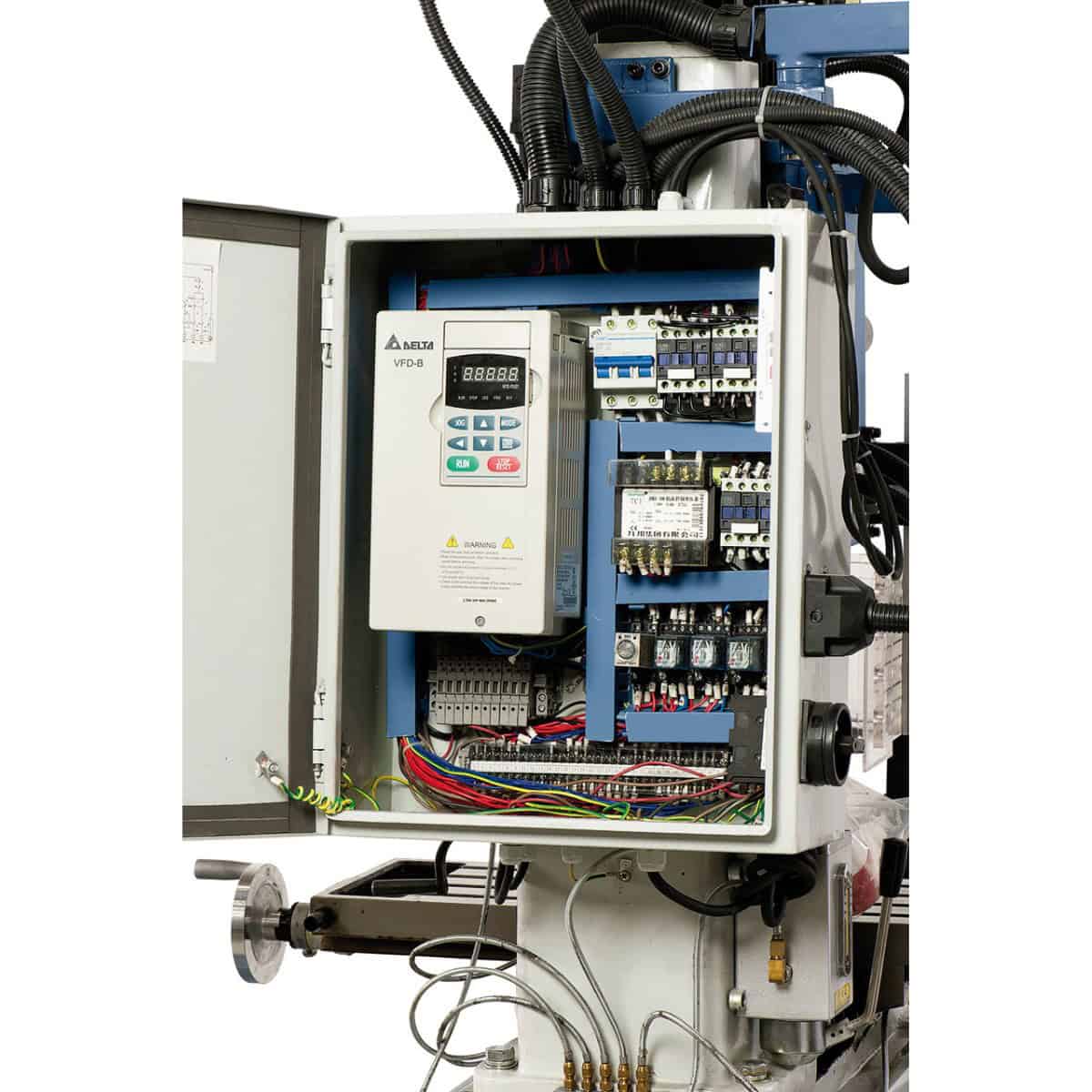

Inverter Delta VFD-E
Lampada LED da lavoro
Visualizzatore digitale velocità e corsa mandrino
Dispositivo filettatura
Copertura in acciaio
Pompa di refrigerazione integrata
Righello longitudinale
Basamento in ghisa con scanalature refrigerante
Set utensili

Logistica

Spedizione Bernardo: 5–9 giorni lavorativi (7 giorni al Sud). Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.

Domande frequenti

Qual è la differenza tra la serie KF e la serie BF/FM nella gamma Bernardo?

La serie KF (KF 16, KF 20, KF 25, KF 28) è la gamma compatta: tavole più piccole, attacchi MT2/MT3, adatta a laboratori con spazio ridotto e lavorazioni di piccola-media dimensione. La serie BF (BF 25, BF 30, BF 35, BF 40, BF 45) e FM (FM 40, FM 45, FM 50, FM 55) sono le versioni professionali: tavole più grandi, attacchi MT3/MT4, motori più potenti, corse maggiori — per pezzi di media dimensione in produzione continuativa. La serie FM ha la testa inclinabile a 360° che la KF non ha.

Cosa significa il suffisso "Vario" e "HSV"?

Vario: velocità mandrino regolabile in continuo senza cambiare cinghie. HSV: testa mandrino con inclinazione da −90° a +90° (Head Swivel Variable). BDC: visualizzatore digitale di posizione a 3 assi integrato (Digital Readout). La combinazione HSV + Vario è la configurazione più flessibile per officine che lavorano su materiali e geometrie diverse.

Il DRO a 3 assi è incluso di serie o è un'opzione?

Dipende dal modello. I modelli con sigla "BDC", "DT 40", "ES-12V" o "con display 3 assi" nel nome includono il visualizzatore digitale di serie. I modelli senza questa sigla non lo includono — è disponibile come accessorio opzionale. Verificare nella descrizione del modello specifico.

Ricambi disponibili?

Ricambi originali disponibili con spedizione 3–5 giorni lavorativi. Assistenza clienti in italiano disponibile.

Quanto spazio serve in laboratorio per la serie BF/FM?

Le fresatrici BF e FM sono macchine da officina fissa — non portatili. Considerare lo spazio per le corse degli assi X e Y più almeno 60 cm liberi su ogni lato per lavorare in sicurezza. Contattare Krollit per le dimensioni complete del modello specifico.
