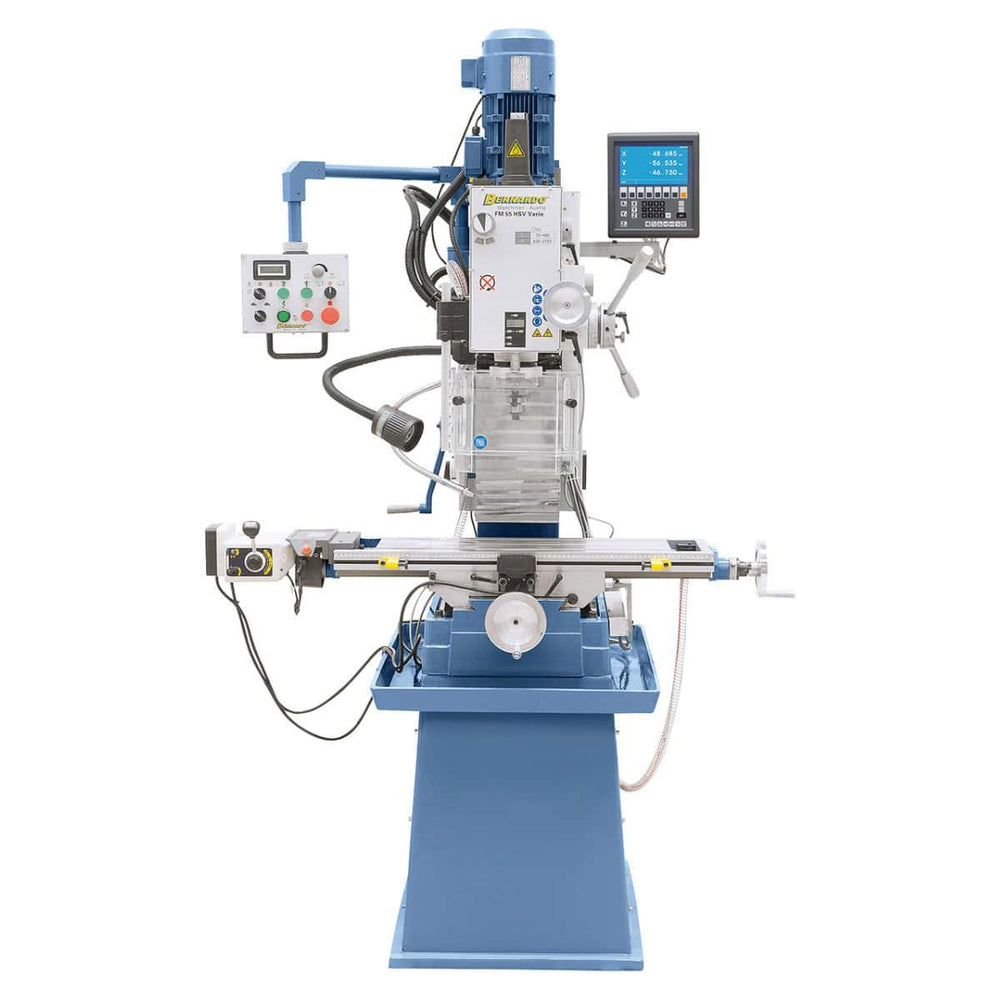

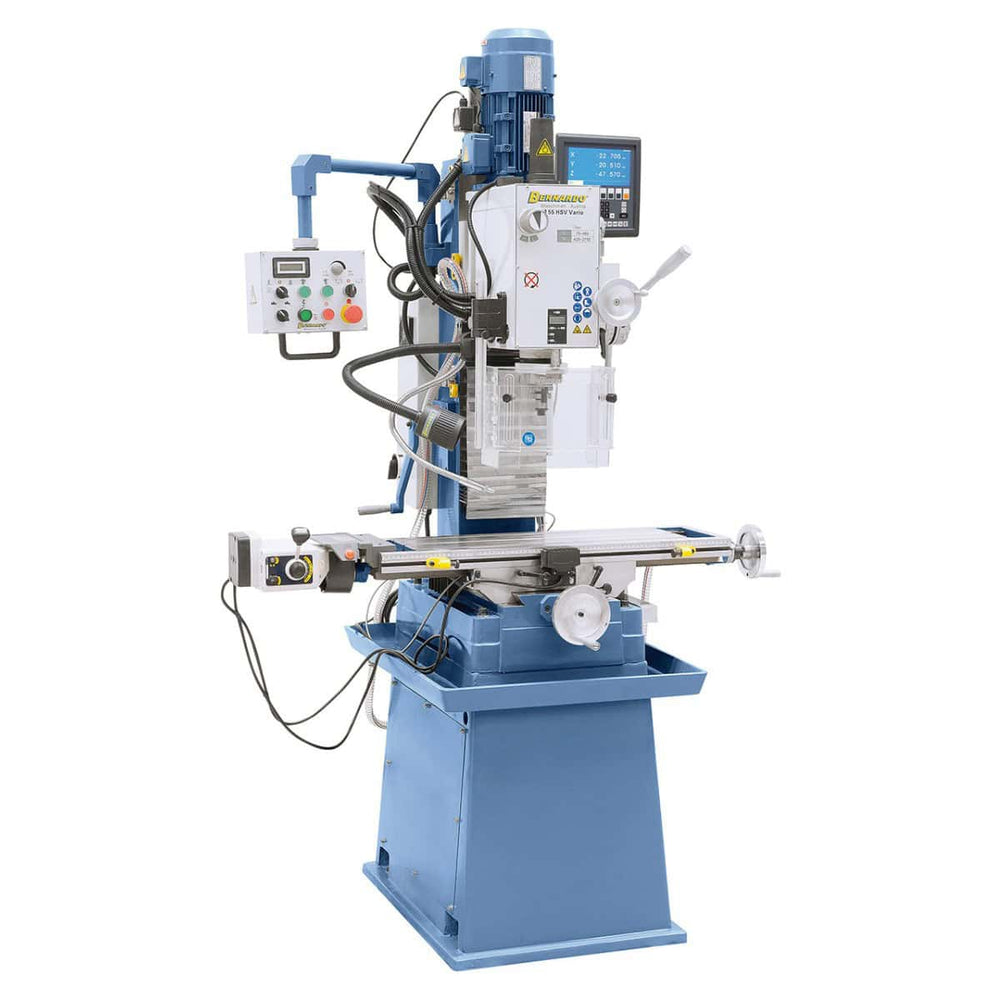

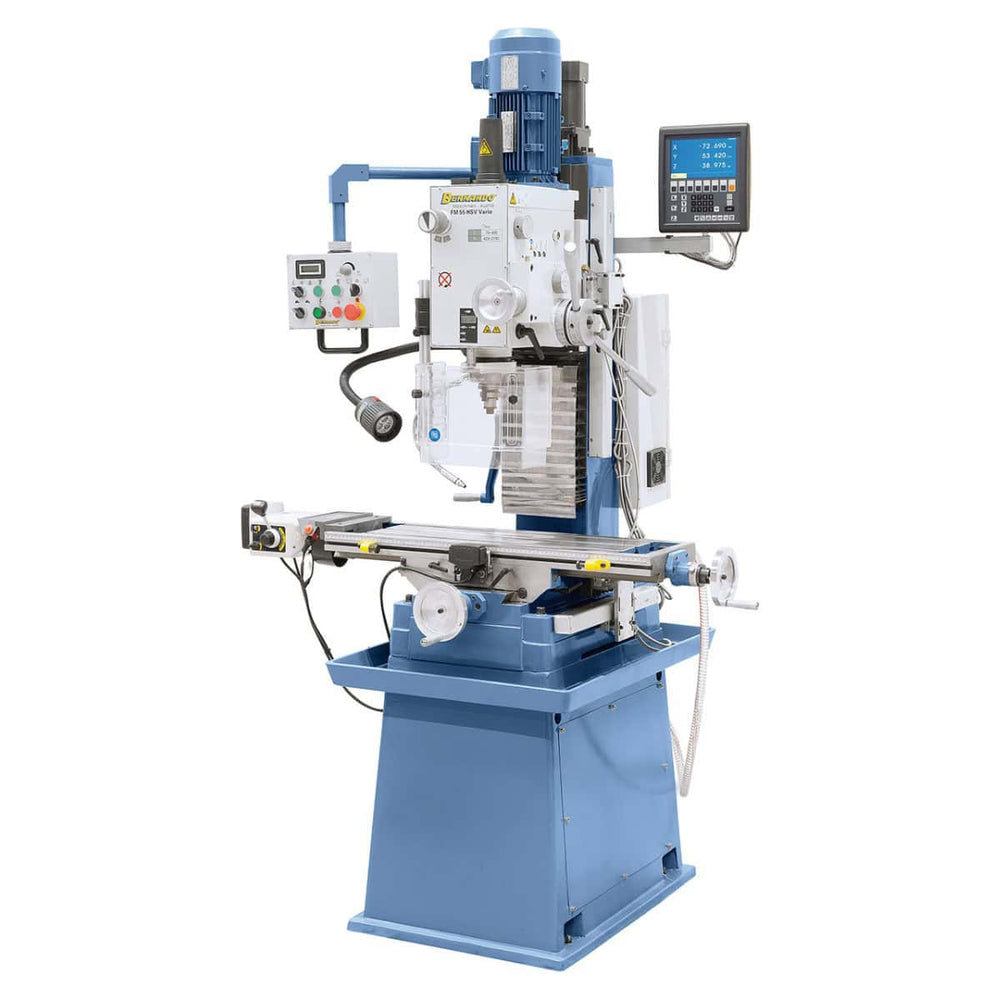

Bernardo FM 55 HSV Vario Bohr- und Fräsmaschine mit 3-Achs-Digitalanzeige

Bernardo FM 55 HSV Vario Bohr- und Fräsmaschine mit ES-12 V 3-Achsen-Digitalanzeige und automatischem X-Achsen-Vorschub

Die Bernardo FM 55 HSV Vario ist eine professionelle Maschine, die speziell für die Anforderungen von Werkstätten und Laboren entwickelt wurde. Dank des Delta-Frequenzumrichters lässt sich die Spindeldrehzahl stufenlos von 75 bis 2750 U/min einstellen, wobei auch bei niedrigen Drehzahlen ein optimales Drehmoment gewährleistet ist.

Ausgestattet mit automatischem Tischvorschub mit Eilgang in X-Richtung und automatischem Spindelvorschub mit drei wählbaren Vorschüben garantiert die Maschine hohe Produktivität und Präzision. Der um ±60° neigbare Kopf ermöglicht Winkelbearbeitung, während der 800 x 240 mm große Kreuztisch mit 420 x 200 mm Verfahrweg ausreichend Platz zum Fräsen und Bohren bietet.

Zur Standardausstattung gehören: ES-12 V 3-Achsen-Digitalanzeige, Gewindeschneidvorrichtung, integrierte Kühlmittelpumpe im Gusseisensockel, verstellbare Schutzhaube und LED-Beleuchtung. Eine robuste und komplette Maschine, geeignet für intensives Fräsen und Bohren.

---

Hauptspezifikationen

Bohren in Stahl bis Ø 32 mm und Fräsen max. 80 mm
Stufenlose Drehzahlregelung über Delta-Frequenzumrichter (75–2750 U/min)
Automatischer Tischvorschub mit Eilgang auf der X-Achse
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)

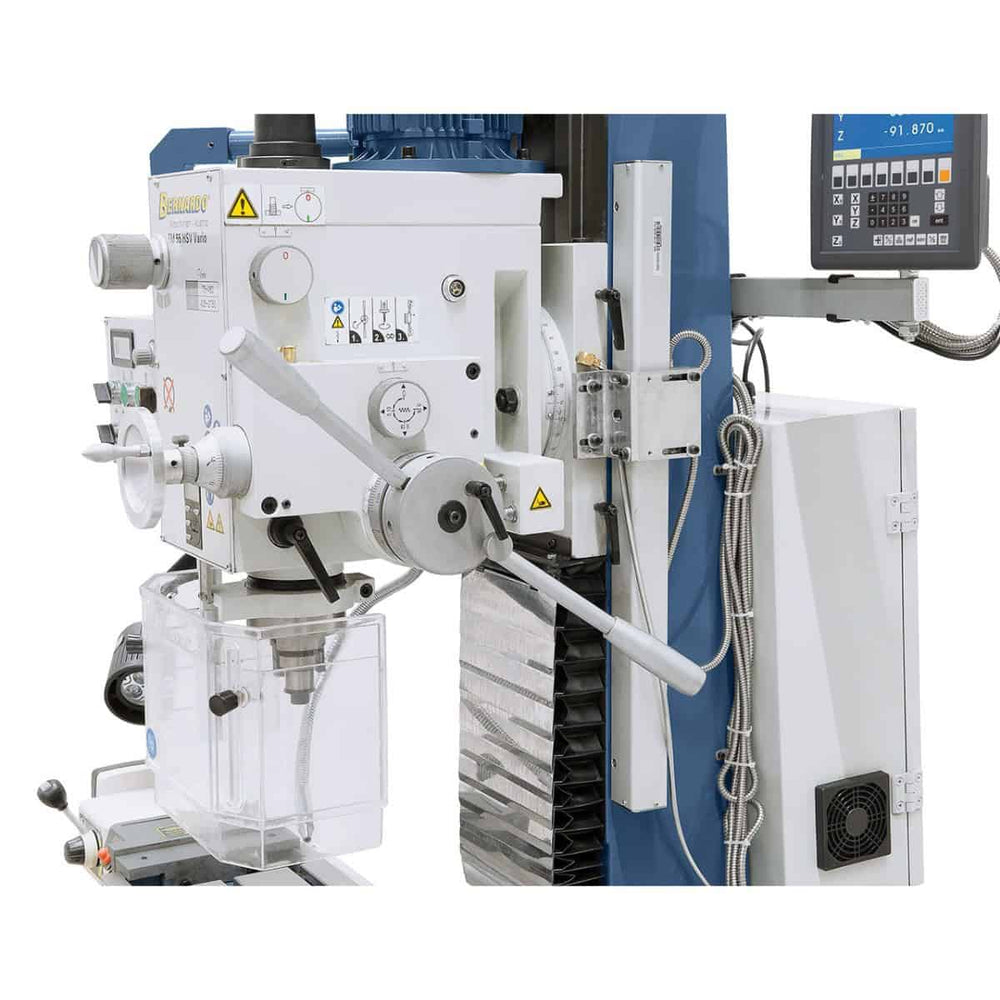

Kopfneigung von -60° bis +60° für Eckfräsen und Anfasen

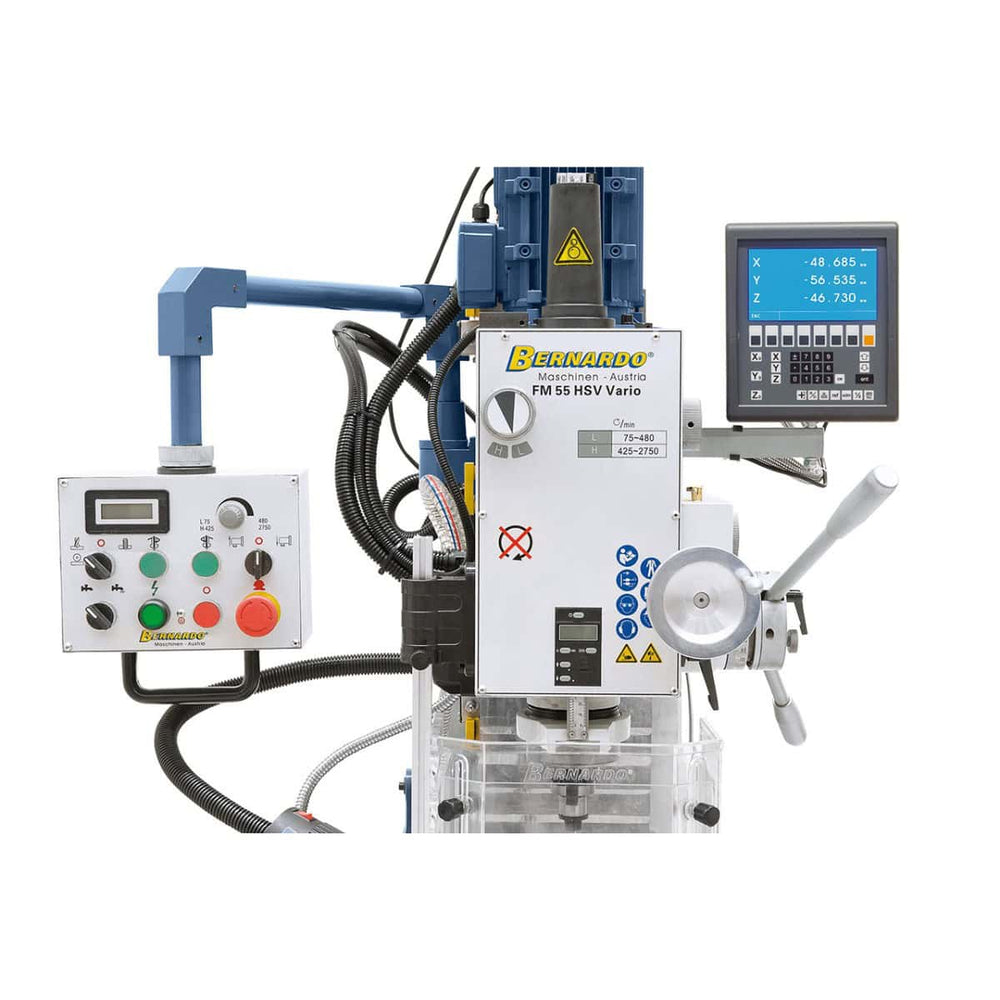

3-Achsen-Digitalanzeige ES-12 V serienmäßig
Kreuztisch 800 x 240 mm mit 420 x 200 mm Verfahrweg
Robuste Gusseisenkonstruktion mit schwingungsdämpfendem Fuß
Integrierte Kühlmittelpumpe im Fuß
Leistungsstarker Motor 1,5 kW (S1) – 2,2 kW (S6) bei 400 V
Zentralschmierung und höhenverstellbare Schutzhaube

---

Technische Daten des Tisches Daten:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	220 mm
Spindeldrehzahl	75 – 480 / 425 – 2750 U/min
Spindelanschluss	MT 4
Spindelhub	125 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tisch Abmessungen	800 x 240 mm
Tischverfahrweg (X/Y)	420/200 mm
Kopfneigung	-60° bis +60°
Abstand Spindel-Tisch	95–485 mm
Kopfhöhenverstellung	390 mm
T-Nutgröße	14 mm
Kopfhubmotor	90 W
Motorleistung S1 100 %	1,5 kW (400 V)
Motorleistung S6 40 %	2,2 kW (400 V)
Maschinenabmessungen (L x B x H)	1270 x 960 x 2120 mm
Gewicht	ca. 445 kg

---

Lieferumfang:
ES-12 V 3-Achsen-Digitalanzeige mit LCD
Schnellspannfutter 3–16 mm / B16
Steckschlüssel MT 4 / B16
M16 Zugstange
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT4/27 mm
Automatischer Spindelvorschub
Höhenverstellbare Schutzhaube

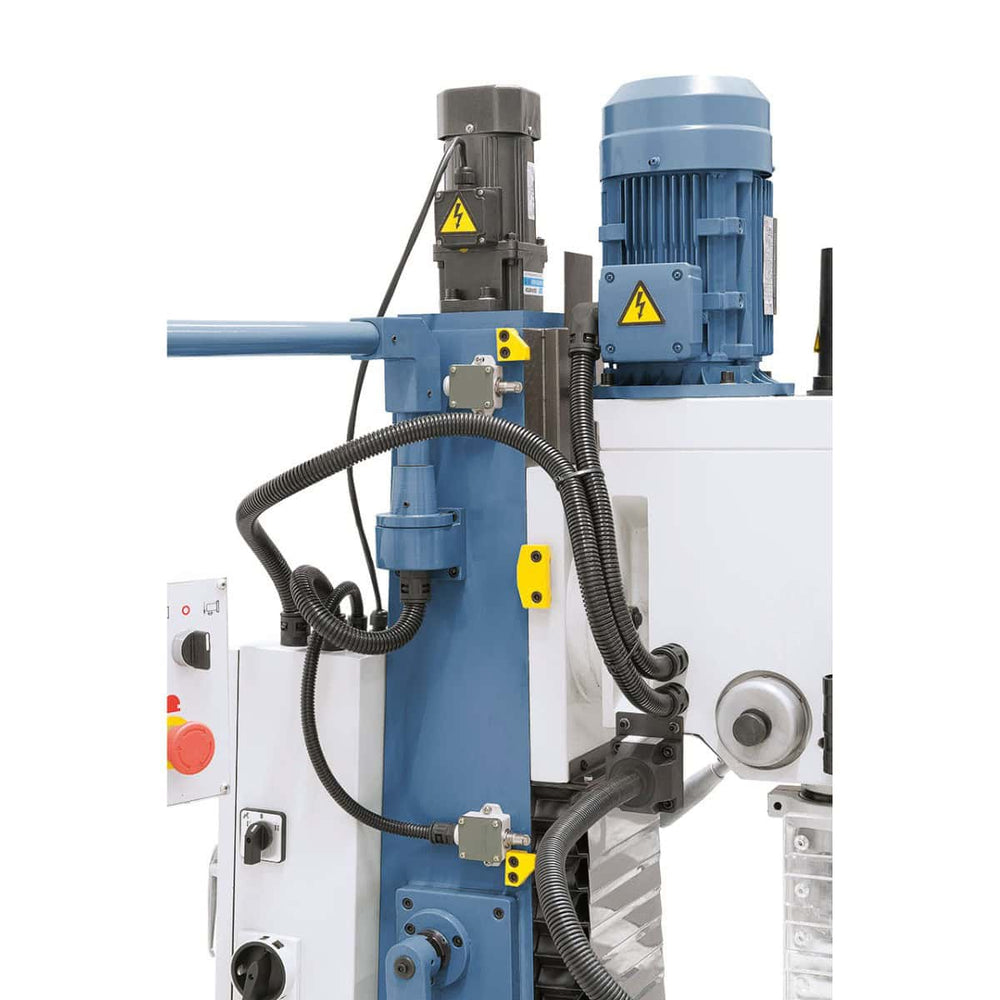

Spindelkopf-Hebemotor

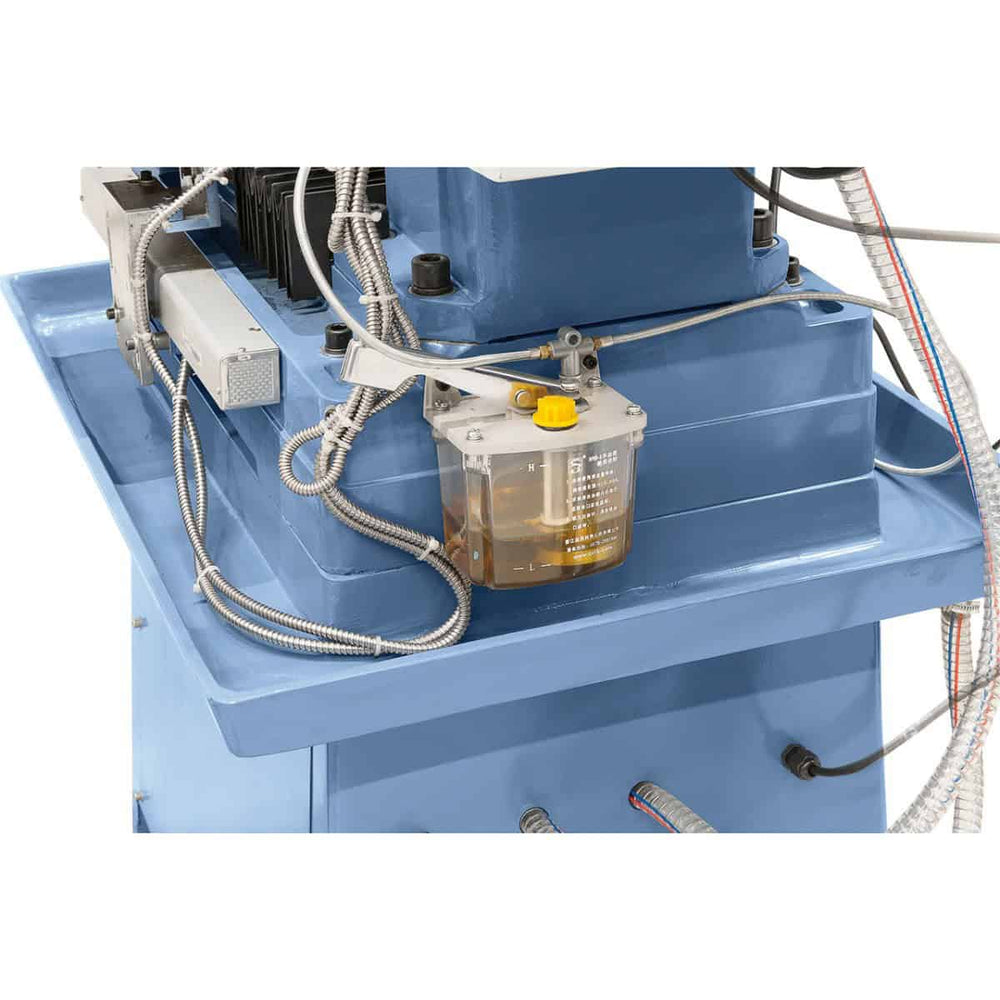

Zentralschmierung

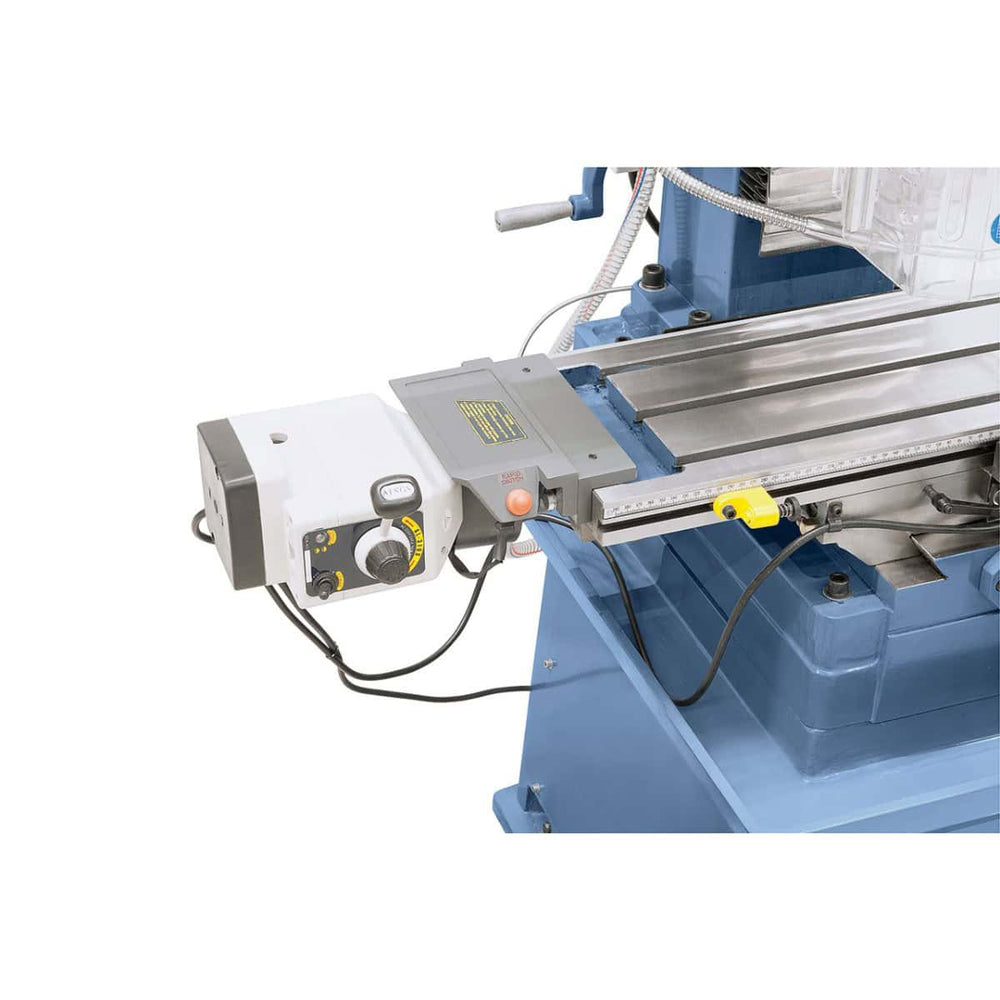

Automatischer X-Achsen-Vorschub AL 450 D

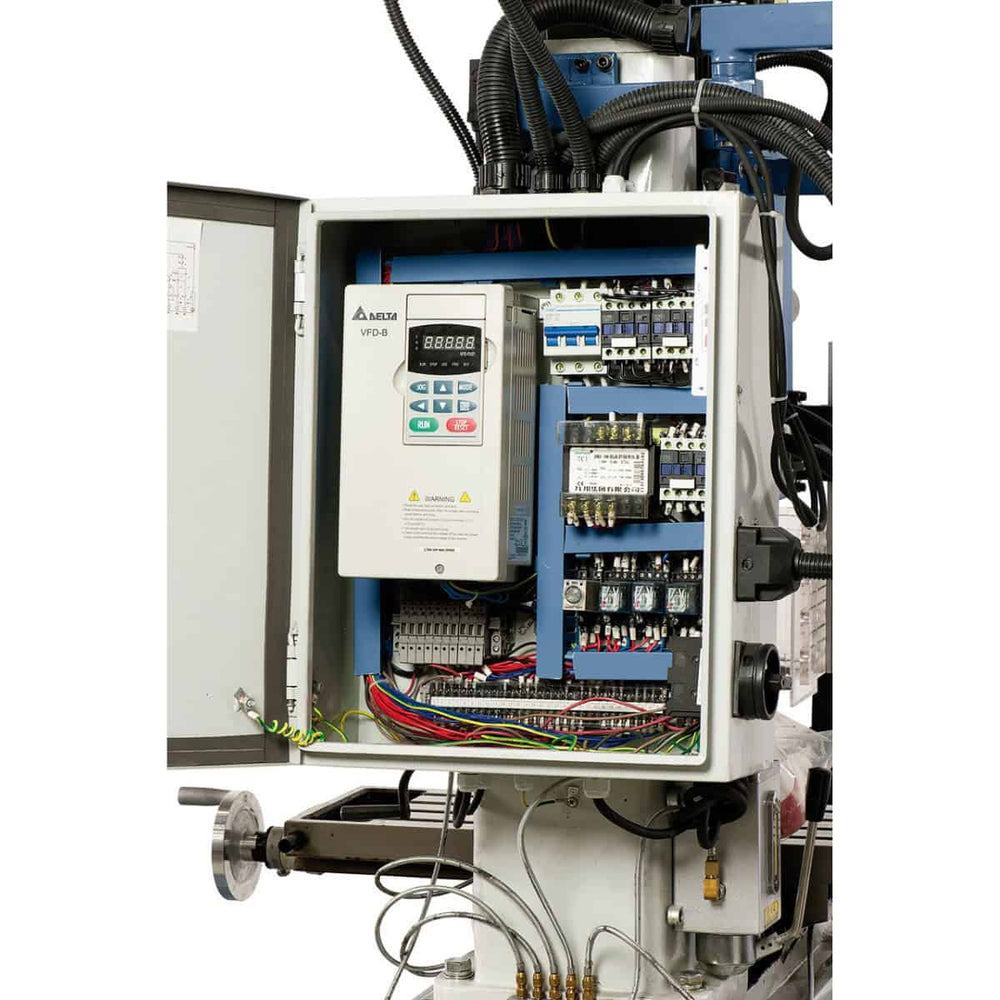

Delta VFD-E Frequenzumrichter
LED-Arbeitsleuchte
Digitalanzeige für Spindeldrehzahl und Hub
Gewindeschneidvorrichtung
Stahlabdeckung
Integrierte Kühlmittelpumpe
Längslineal
Gusseisensockel mit Kühlmittelnuten
Werkzeugsatz

Logistik

Bernardo Versand: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die kompakte Baureihe: kleinere Tische, MT2/MT3-Anbaugeräte, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Betriebe. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die professionellen Ausführungen: größere Tische, Werkzeugaufnahmen MT3/MT4, leistungsstärkere Motoren und längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlos einstellbare Spindeldrehzahl ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die flexibelste Konfiguration für Werkstätten, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über die Digitalanzeige. Bei Modellen ohne diese Bezeichnung ist sie als optionales Zubehör erhältlich. Bitte beachten Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Italienischer Kundendienst ist verfügbar.

Wie viel Platz wird in der Werkstatt für die BF/FM-Serie benötigt?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
