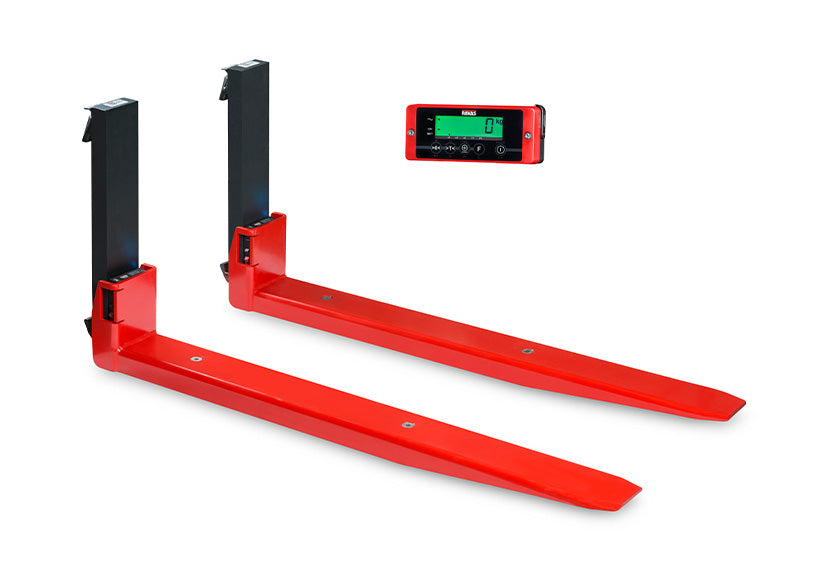

Die RAVAS iForks-32 sind kabellose Gabelstaplerwaagen für den professionellen Einsatz mit einer Tragfähigkeit von 2.500 bis 5.000 kg (8.000 kg auf Anfrage), einer Systemtoleranz von 0,1 % der gehobenen Last, einem 3,7-V/5,2-Ah-Lithium-Ionen-Akku pro Gabel mit einer Akkulaufzeit von 75 Stunden und einer kabellosen Verbindung zwischen Wägezellen und Anzeige. Hergestellt in den Niederlanden. Vertrieb in Italien durch Krollit, den offiziellen RAVAS-Distributor.
...
- Tragfähigkeit: 2.500 kg (FEM2), 3.000 kg (FEM3), 5.000 kg (FEM3), 8.000 kg (FEM3, auf Anfrage)
- Systemtoleranz: 0,1 % der gehobenen Last
- Gabelakku: Li-Ion 3,7 V/5,2 Ah, 75 Stunden Akkulaufzeit, inklusive Ladestation
- Anzeige: Betrieb mit 4 AA-Batterien, ca. 50 Stunden Akkulaufzeit
- Verbindung: Kabellos zwischen Wägezellen und Anzeige, keine Verkabelung

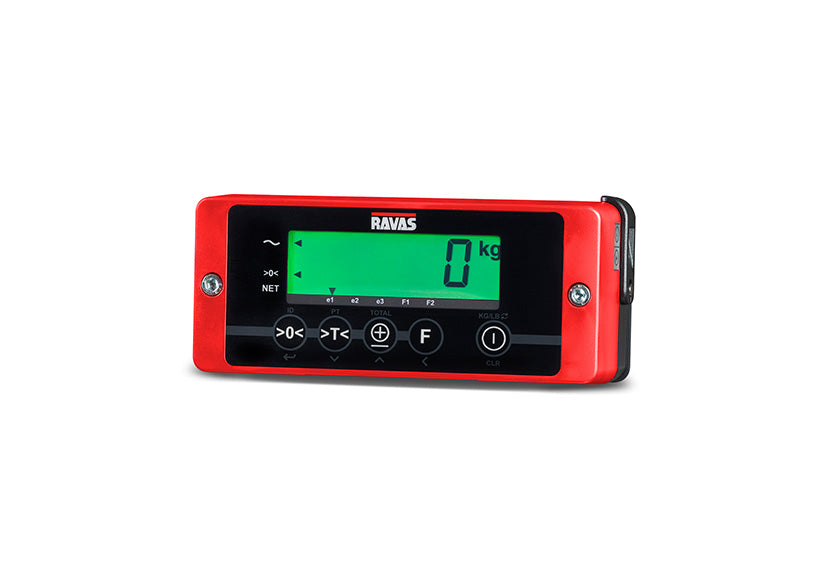

- Display: Zweifarbiges grün/rotes LCD-Display, Hintergrundbeleuchtung, 20 mm große Ziffern, 5 Stellen
- Schutzart: IP65
- Uhr: Interne Daten für Datum und Uhrzeit
- Integrierte Gabelpegelanzeige Korrektur
- Geprüft auf 1.000.000 Zyklen bei 125 % Kapazität
- Überlastschutz: 200 % der mechanischen Konstruktion gemäß ISO 2330
Wer nutzt die RAVAS iForks-32 und wofür?
Die RAVAS iForks-32 werden in Lagerhallen, Produktionsabteilungen und der Qualitätskontrolle an Gabelstaplern eingesetzt, wo Wägungen ohne Demontage oder Verkabelung zusätzlicher Komponenten durchgeführt werden müssen. Die kabellose Installation ermöglicht eine schnelle Montage, auch in Kombination mit Gabelpositionierern und -rotatoren. Die integrierte Gabelnivellierung gleicht Neigungsänderungen des Gabelstaplers während des Wiegens aus. Das System ist mit der RAVAS Indicator App kompatibel und überträgt Daten per WLAN oder Bluetooth (optional) an WMS, ERP und mobile Geräte. Die Fehlermeldung zur Gabelspitzenbelastung mit Aufzeichnung warnt vor unsachgemäßer Verwendung, bevor Schäden entstehen.
Für wen sind die RAVAS iForks-32 geeignet?
| Profil |
Kompatibilität |
Anliegen |
| Lagerleiter mit intensiv genutzten Gabelstaplern. |
Geeignet. |
Die kabellose Installation ermöglicht die schnelle Montage an jedem Gabelstapler; die Akkulaufzeit von 75 Stunden pro Gabel deckt mehrere Schichten ohne Unterbrechung ab. |
| Produktionsleiter mit Gabelpositionierern oder -rotatoren. |
Geeignet. |
Kompatibel mit Positionierern und Rotatoren. Breite Greifarme sind optional für spezielle Konfigurationen erhältlich.
|
| Bediener benötigt eichfähige Wiegevorgänge mit einem Gabelstapler.
| Geeignet mit optionalem Zubehör.
| Eichfähige Ausführung gemäß OIML III für eichfähige Wiegevorgänge direkt vom Gabelstapler aus erhältlich.
|
| Bediener in einem ATEX-Bereich.
| Nicht spezifiziert.
| Die RAVAS iForks-32 sind nicht ATEX-zertifiziert. Für Umgebungen mit explosionsgefährdeten Gasen oder Stäuben wenden Sie sich bitte an Krollit, um alternative Lösungen zu besprechen. |
Nicht geeignet für: ATEX-klassifizierte Umgebungen, Lasten, die die für die gewählte Version angegebene Nennkapazität überschreiten, und Verwendung mit Rotatoren bei der 5.000-kg-Version ohne Berücksichtigung der Kapazitätsreduzierung von 40 %.
Wiegen und Funktionen
| Kapazität 2.500 kg (FEM2) |
0–1.000 kg bei 1 kg; 1.000–2.500 kg bei 2 kg |
| Kapazität 3.000 kg (FEM3) |
0–1.000 kg bei 1 kg; 1.000–3.000 kg bei 2 kg |
| Kapazität 5.000 kg (FEM3) |
0–2.000 kg bei 2 kg; 2.000–5.000 kg bei 5 kg |
| Systemtoleranz |
0,1 % der gehobenen Last |
| Nullstellung |
Automatisch und manuell |
| Brutto-/Nettogewicht |
Aktuell |
| Summierung |
Mit fortlaufender Nummer |
| ID-Eingabe |
5-stellig |
| Interne Uhr |
Datum und Uhrzeit |
| Korrektur Niveau |
In die Gabeln integriert |
| Spitzenlastfehler |
Meldung mit Aufzeichnung |
| Gabel-Schlafmodus |
Mit automatischem Start |
| Überlastschutz |
200 % mechanische Konstruktion, ISO 2330 |
| Eichfähige Ausführung |
Verfügbar, OIML III |
Konnektivität und Kommunikation
| Signal |
Drahtlos zwischen Wägezellen und Indikator |
| RS232-Anschluss |
Integriert, für Druckeranschluss |
| RAVAS Indicator App |
Kompatibel |
| WLAN/Bluetooth |
Datenübertragung an kompatible Geräte (optional) |
| RDC-Software |
RAVAS Data Collector, optional erhältlich |
| RIS-Software |
RAVAS Integrationssoftware, optional erhältlich |
Stromversorgung und Akku
| Akku für Gabeln |
Li-Ion 3,7 V/5,2 Ah, wiederaufladbar, mit Ladestation |
| Akkulaufzeit der Gabeln |
75 Stunden Dauerbetrieb |
| Stromversorgung der Anzeige |
4 AA-Batterien, Akkulaufzeit ca. 50 Stunden |
| Stromversorgung der Anzeige über die Gabelstaplerbatterie |
Optional erhältlich |
| Spannungsregler für Verbrenner-Gabelstapler |
12 V–12 V, optional |
| Konverter für Elektro-Gabelstapler |
Max. 100 V–12 V optional |
| Zusätzlicher Satz Lithium-Ionen-Akkus |
Optional erhältlich |
Abmessungen der jeweiligen Version (mm)
| Parameter |
2.500 kg FEM2 |
3.000 kg FEM3 |
5.000 kg FEM3 |
| Gabellänge (A) |
1.150 mm |
1.150 mm |
1.150 mm |
| Gabelbreite (B) |
135 mm |
155 mm |
175 mm |
| Gabelhöhe (C) |
58 mm |
58 mm |
76 mm |
| Gabelspitzendicke (D) |
15 mm |
15 mm |
15 mm |
| Höhe über der Trägerplatte (E) |
68 mm |
68 mm |
70 mm |
| Höhe der Trägerplatte (F) |
407 mm |
508 mm |
508 mm |
| Abstand zwischen den Gabeln (G) |
418 mm |
518 mm |
518 mm |
| Gabelabsenkung FEM A/B (H) |
76/152 mm |
76/203 mm |
76/203 mm |
| Gewicht pro Gabel |
65 kg |
79 kg |
119 kg |
Verfügbare Optionen
- Eichfähige Version OIML III
- Gabellängen abweichend von der Standardkonfiguration (Länge über 1.700 mm, Höhe +5 mm)
- Spannungsregler 12 V–12 V für Verbrenner-Gabelstapler
- Spannungswandler für Elektro-Gabelstapler max. 100 V–12 V
- Thermodrucker oder Matrixdrucker
- RDC, RAVAS Datenerfassungssoftware
- RIS, RAVAS Integrationssoftware
- Datenübertragung via WLAN oder Bluetooth an kompatible Geräte
- Zusätzlicher Satz Lithium-Ionen-Akkus
- Breite Krallen zur Verwendung mit Gabelrotatoren oder -positionierern
- Gabeln mit langem Ausleger für spezielle Anwendungen Gabelstapler
- Stromversorgung der Anzeige über die Gabelstaplerbatterie
Häufig gestellte Fragen
Kann der RAVAS iForks-32 an jedem Gabelstaplermodell installiert werden?
Der iForks-32 ist in den Ausführungen FEM2 und FEM3 erhältlich und mit den meisten Standard-Gegengewichtsstaplern kompatibel. Die Nennkapazität basiert auf einem Lastschwerpunkt 500 mm von der Trägerplatte entfernt: Lasten mit einem weiter entfernten Lastschwerpunkt reduzieren die tatsächliche Kapazität. Beachten Sie vor der Installation unbedingt die Bedienungsanleitung des Gabelstaplerherstellers.
Wie lange dauert die Installation des iForks-32?
Die Installation erfolgt per Plug & Weigh: Die Gabeln werden wie Standardgabeln an der Trägerplatte des Gabelstaplers montiert, ohne Verkabelung zur Kabine. Die Anzeige wird mithilfe der mitgelieferten Halterung in der Kabine positioniert. Die Kalibrierung erfolgt digital und erfordert keine Feldtests. Für Konfigurationen mit Gabelpositionierern oder -rotatoren sind breite Greifer optional erhältlich.
Wie lange hält der Lithium-Ionen-Akku in den Gabeln?

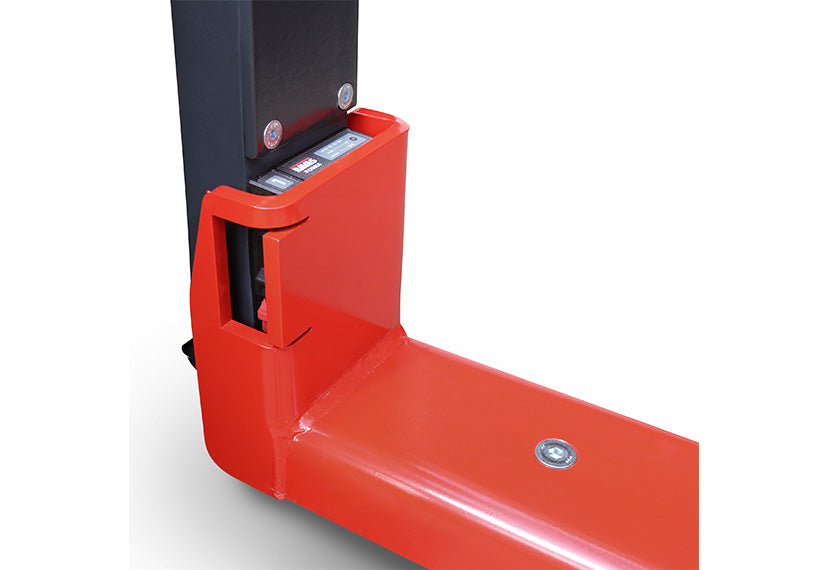

Jede Gabel verfügt über einen eigenen 3,7-V-/5,2-Ah-Lithium-Ionen-Akku mit einer Laufzeit von 75 Stunden im Dauerbetrieb. Eine Ladestation ist im Lieferumfang enthalten. Für den Mehrschichtbetrieb ist optional ein zusätzlicher Akkusatz erhältlich. Der Schlafmodus mit automatischer Startfunktion optimiert das Energiemanagement in Ruhephasen.
Können die iForks-32 Wiegedaten an das WMS des Unternehmens übertragen?
Die Datenübertragung erfolgt per WLAN oder Bluetooth (optional) an kompatible Geräte mit der RAVAS Indicator App. Die Software RDC (RAVAS Data Collector) und RIS (RAVAS Integration Software) ist separat für die Integration in WMS und ERP erhältlich. Ein integrierter RS232-Anschluss ermöglicht den direkten Anschluss eines Thermodruckers oder Matrixdruckers.
Was bedeutet die Fehlermeldung „Lastspitzenbelastung“?
Das System erkennt automatisch, wenn die Last auf den Gabelspitzen anstatt in der Nähe der Auflagefläche positioniert ist. Dies reduziert die effektive Tragfähigkeit des Gabelstaplers und führt zu erhöhtem Verschleiß. Die Fehlermeldung erscheint auf dem Display und wird im internen Protokoll gespeichert, sodass der Lagerleiter die Beladungsgewohnheiten des Bedieners überwachen und korrigieren kann.
Sind die 5.000-kg-iForks-32 mit Rotatoren kompatibel?
In Kombination mit Rotatoren reduziert sich die Tragfähigkeit der 5.000-kg-iForks-32 um 40 % auf 3.000 kg. Diese Reduzierung ist unabhängig von der Nennlast des Gabelstaplers. Breitere Gabelzinken sind optional für Konfigurationen mit Rotatoren erhältlich. Überprüfen Sie nach dem Anbringen des Anbauteils und des Wiegesystems stets die Restkapazität des Wagens.
