Bernardo | SKU: 02-1286XL | Barcode: 9009468001162

Bernardo Universalfräsmaschine VARIOMILL FU 1600 E Servo

Name: Bernardo Universalfräsmaschine VARIOMILL FU 1600 E Servo
Brand: Bernardo
SKU: 02-1286XL
Price: 50171.72 EUR
Availability: InStock

€50.171,72 (19% MwSt. inkl.)

Lieferung und Versand

Bei Krollit garantieren wir einen sicheren und zuverlässigen Versand. Bestellungen werden mit größter Sorgfalt bearbeitet und sind bis zur Lieferung nachverfolgbar.

Für internationale Lieferungen senden Sie Ihre Anfrage bitte über das entsprechende Kontaktformular.

Unterschreiben Sie bei der Lieferung den Lieferschein immer mit dem Vermerk „unter Vorbehalt der Prüfung“, damit mögliche Unregelmäßigkeiten oder Abweichungen des Produkts korrekt bearbeitet werden können.

Unser Ziel ist ein pünktlicher Service und ein sorgenfreies Einkaufserlebnis.

Beschreibung

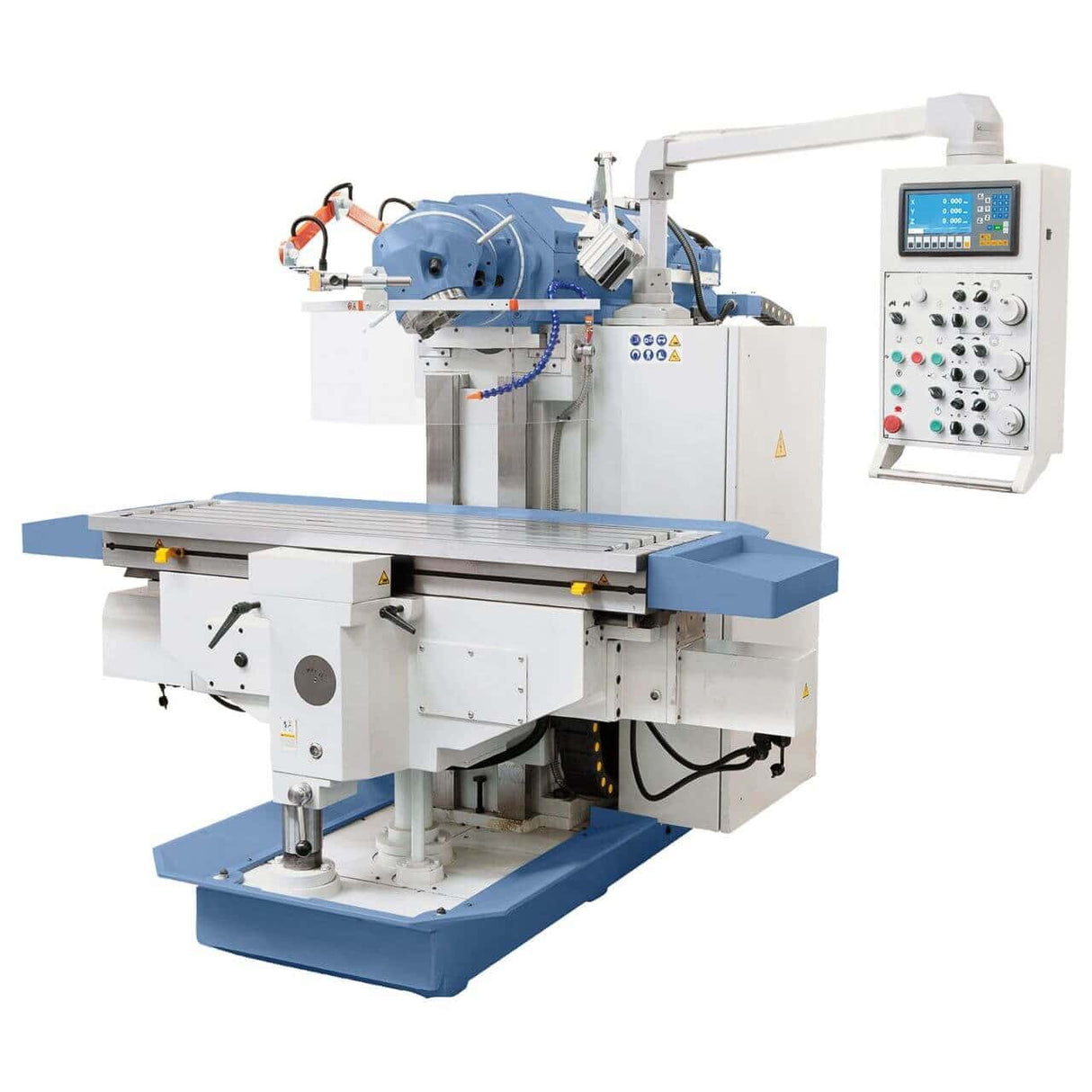

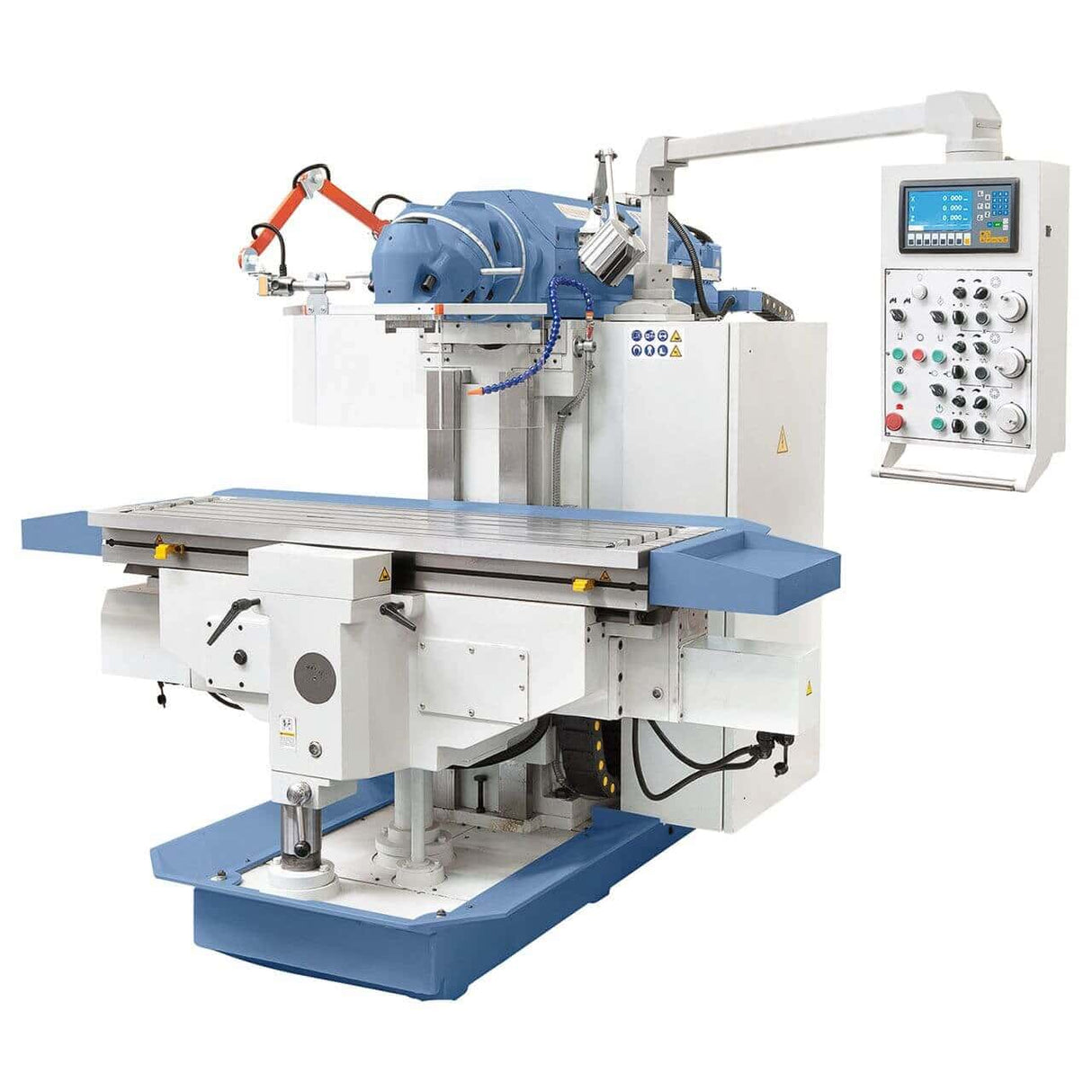

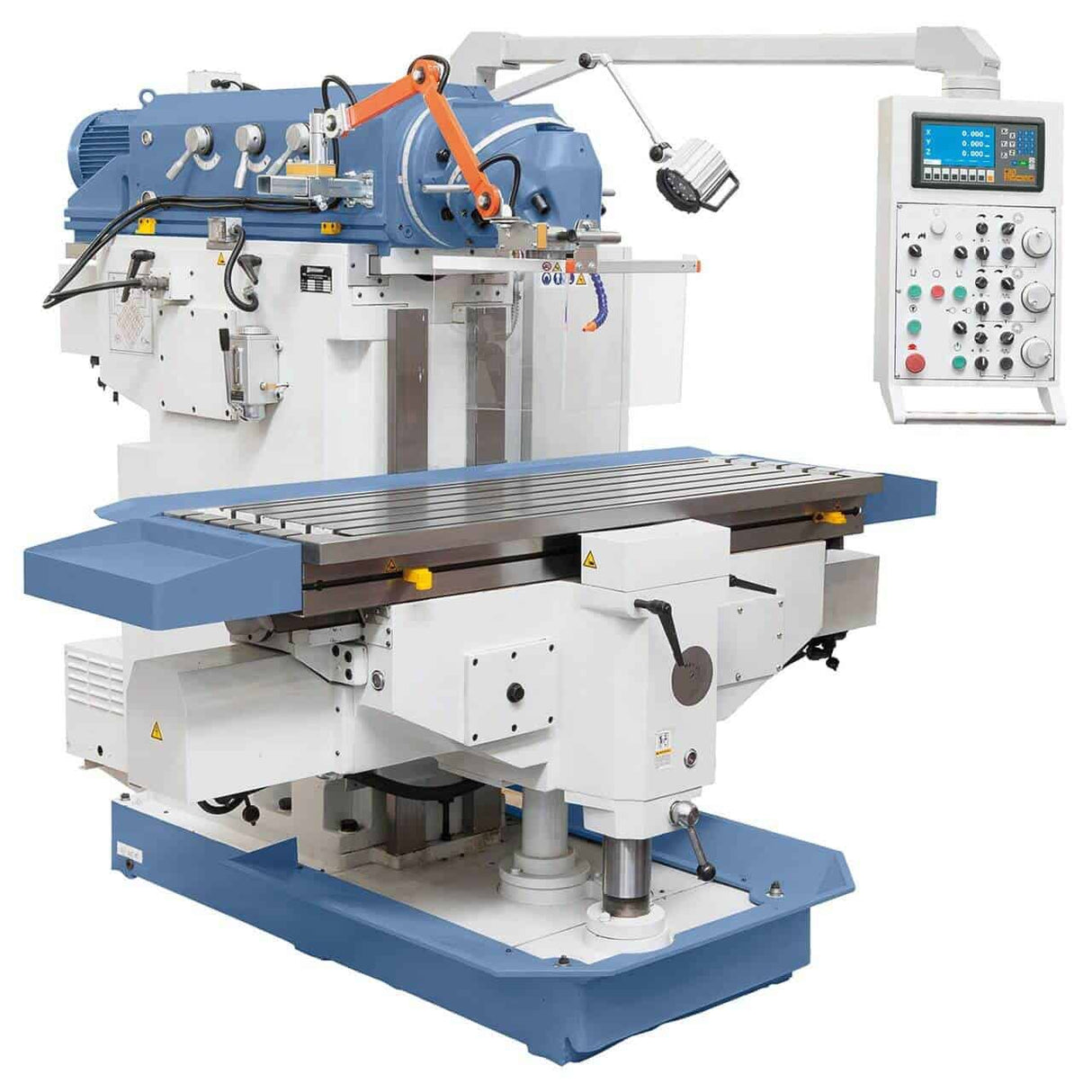

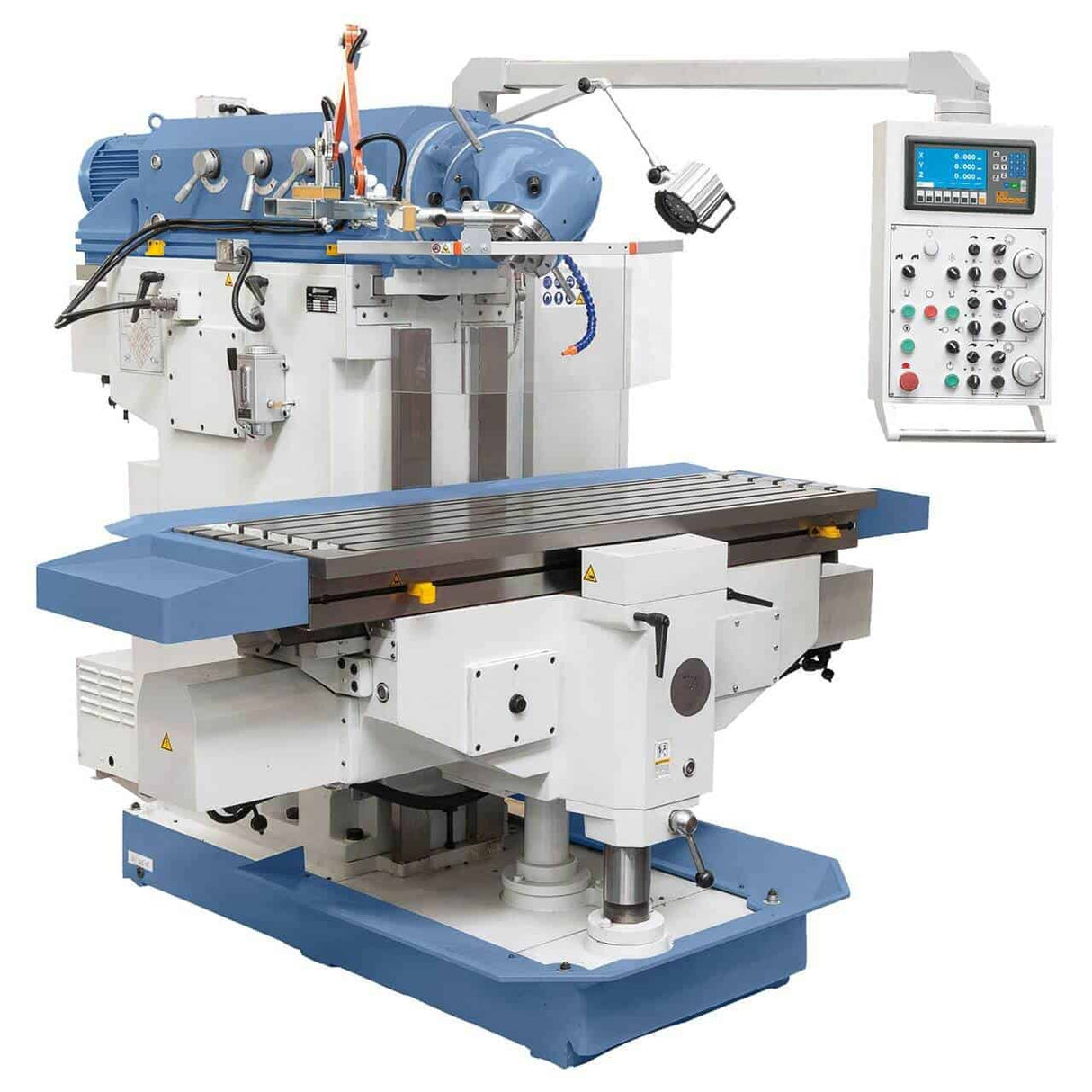

Bernardo Universalfräsmaschine VARIOMILL FU 1600 E Servo

Die Bernardo VARIOMILL FU 1600 E Servo ist eine professionelle Hochleistungsfräsmaschine, die für maximale Stabilität und Präzision bei der Bearbeitung entwickelt wurde. Dank kontinuierlicher und schneller Servomotorvorschübe auf allen Achsen gewährleistet sie effizientes Arbeiten und reduzierte Bearbeitungszeiten.

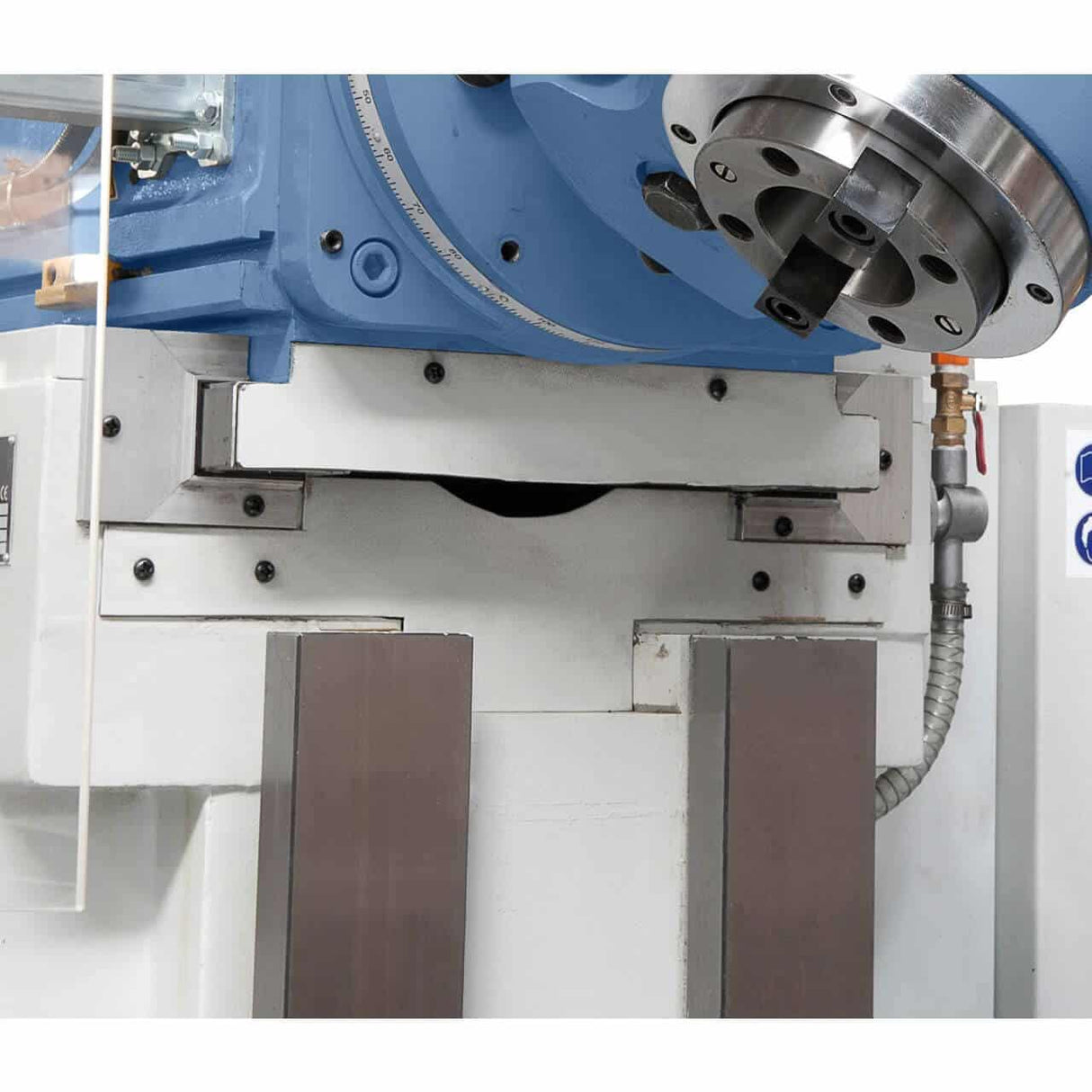

Der 1600 x 500 mm große Querschneidtisch mit einer Tragfähigkeit von bis zu 1800 kg ermöglicht die Bearbeitung großer Werkstücke. Kugelumlaufspindeln auf allen Achsen eliminieren mechanisches Spiel, während die Turcite-B-Beschichtung auf der X-Achse Stick-Slip reduziert. Schwalbenschwanzführungen auf der X-Achse und Rechteckführungen auf der Y- und Z-Achse gewährleisten Steifigkeit und lange Lebensdauer.

Die gehärteten und geschliffenen Zahnräder im Ölbad, die automatische Zentralschmierung und die robuste Gusseisenkonstruktion reduzieren Vibrationen und gewährleisten hohe Zuverlässigkeit. Mit ihrem Universalkopf, der digitalen 3-Achsen-Anzeige ES-12 H und den ergonomischen Bedienelementen ist die FU 1600 E Servo eine Komplettmaschine für die industrielle Präzisionsbearbeitung.

Hauptmerkmale

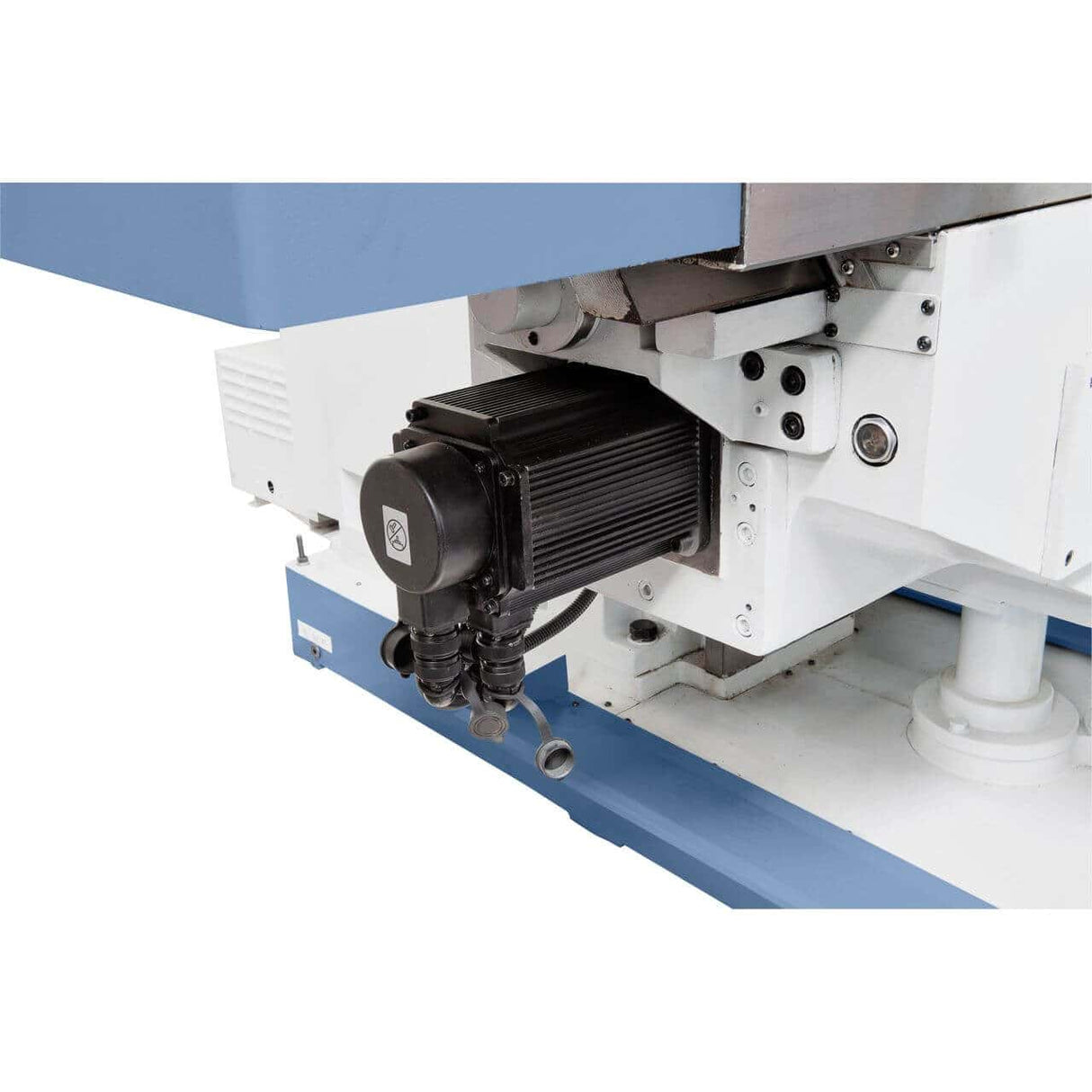

Kontinuierlicher und schneller Vorschub auf allen Achsen durch Servomotoren
Kugelgewindetriebe in X-, Y- und Z-Richtung zur Minimierung des mechanischen Spiels
Turcite-B-Beschichtung der X-Achse zur Reduzierung von Reibung und Stick-Slip

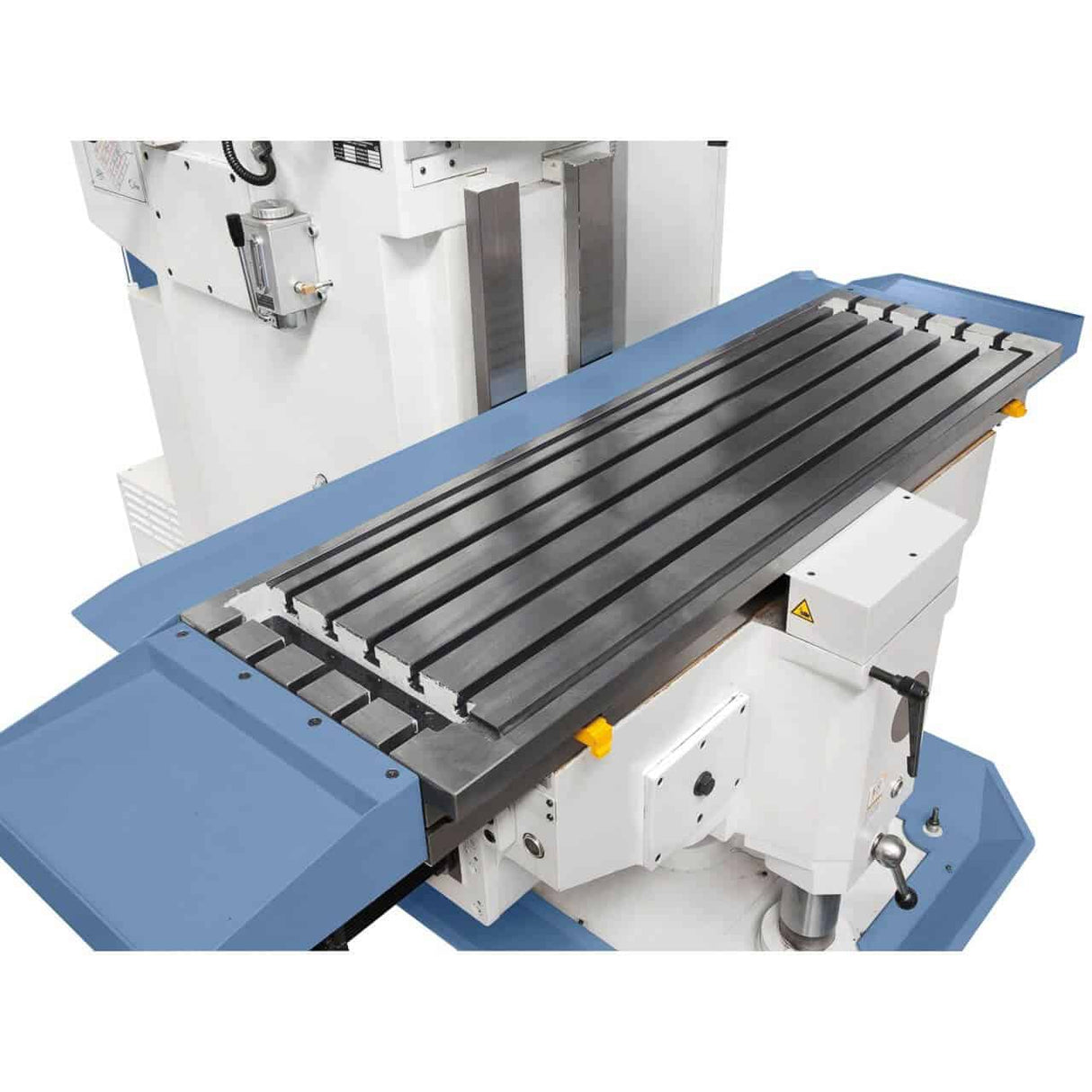

Großer Tisch (1600 x 500 mm) mit einer Tragfähigkeit von bis zu 1800 kg
Schwalbenschwanzführungen (X) und Rechteckführungen (Y und Z) für Stabilität und Steifigkeit
27 Drehzahlbereiche (30–2050 U/min) für jedes Material
Robuste Gusseisenkonstruktion zur Vibrationsdämpfung und Gewährleistung von Stabilität
Automatische Zentralschmierung der Führungsbahnen

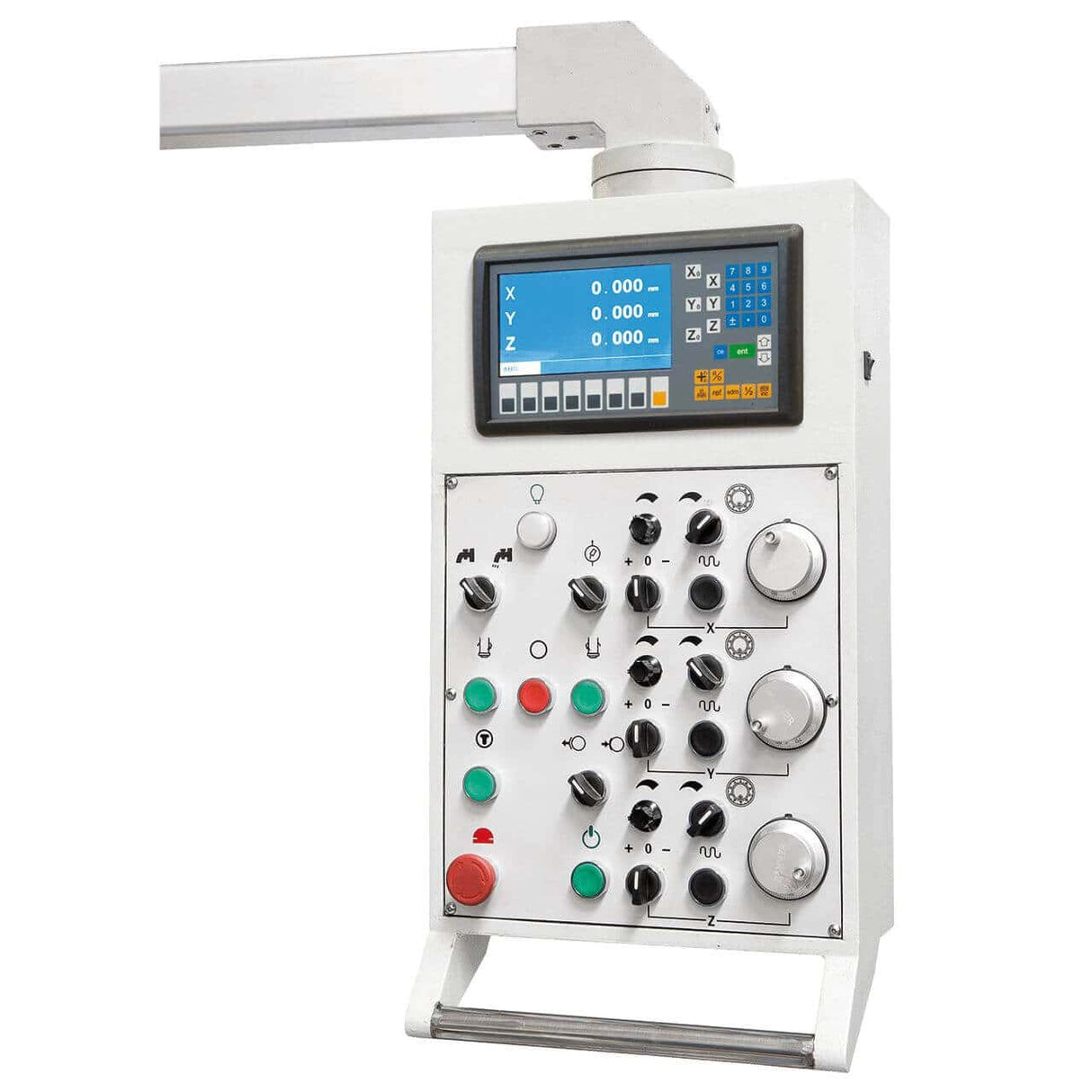

Digitale 3-Achsen-Anzeige ES-12 H mit LCD-Display
Universalkopf und Sicherheitsvorrichtungen Inklusive

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.

Technische Daten

Technische Daten

Spezifikation Wert

Tischabmessungen 1600 x 500 mm

Spindelaufnahme ISO 50

Spindeldrehzahl (27) 30 – 2050 U/min

Längsverfahrweg (X) 1200 mm

Querverfahrweg (Y) 700 mm

Verfahrweg (Z) 500 mm

Abstand Spindel-Tisch 50 – 550 mm

Abstand Spindel-Säule 28 – 728 mm

Längsvorschub (kontinuierlich) 10 – 1000 mm/min

Quervorschub (kontinuierlich) 10 – 1000 mm/min

Vertikaler Vorschub (kontinuierlich) 5 – 500 mm/min

Eilgang X- und Y-Achse 2200 mm/min

Eilgang Z-Achse 1100 mm/min

Maximale Tischbelastung 1800 kg

T-Nuten (Breite / Teilung / Anzahl) 18 mm / 80 mm / 5

Hauptmotor Leistung 7,5 kW

Maschinenabmessungen (L x B x H) 2200 x 2285 x 2100 mm

Gewicht ca. 4500 kg

Lieferumfang

Standardausstattung

ES-12 H 3-Achsen-Digitalanzeige mit LCD
Elektronische Handräder
Zugstange
Kühlmittelbehälter und Spänewanne
LED-Arbeitsleuchte

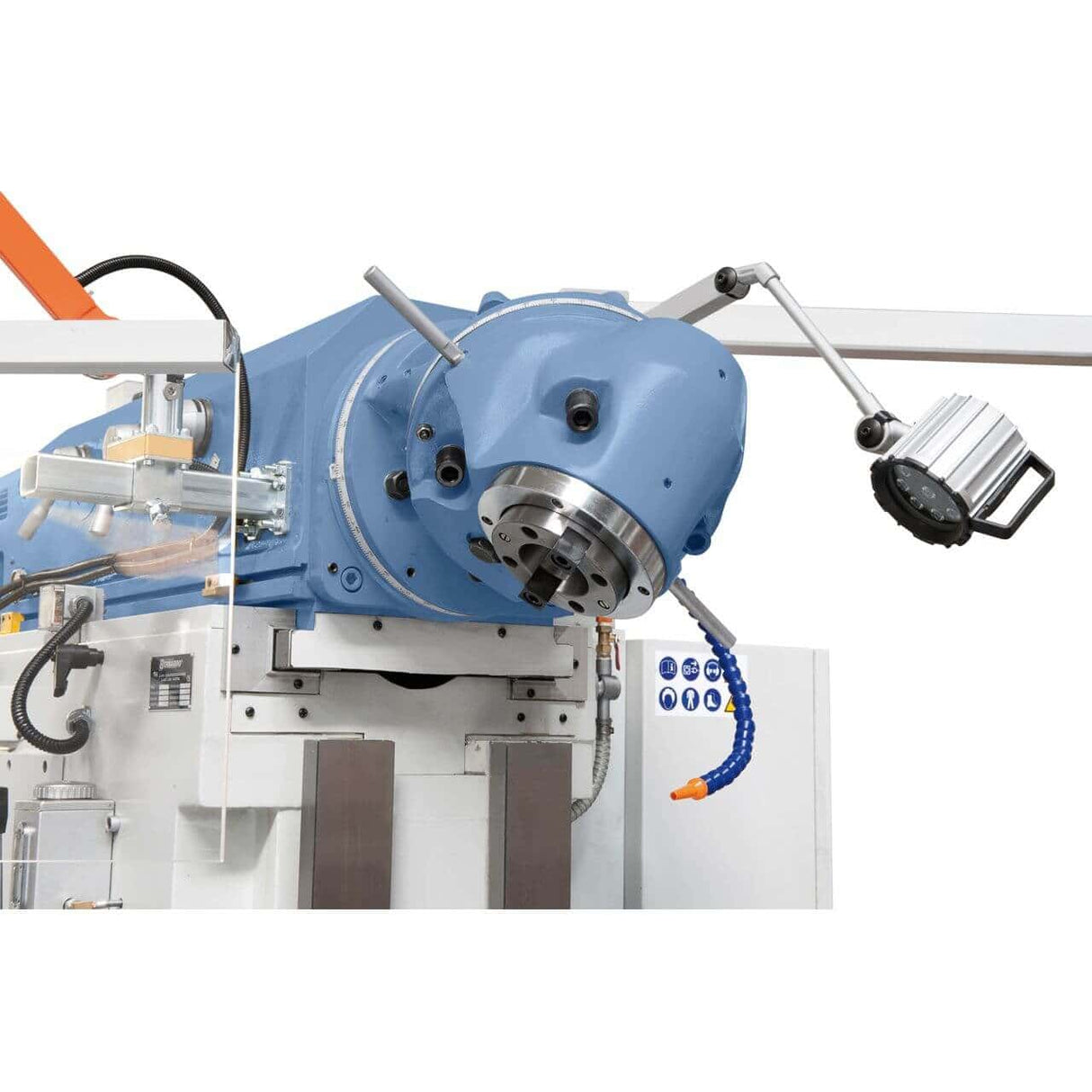

Universalkopf
Universal-Spindelschutz
Spindelbremse
Kugelgewindetriebe an allen Achsen
Automatische Zentralschmierung
Kegelschaft-Fräserhalter
Werkzeugsatz

Garantie

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

FAQ / Häufig gestellte Fragen

Häufig gestellte Fragen

Was ist der Unterschied zwischen der UWF 110, der UWF 130 und der UWF 150 V?

UWF 110: Universal-Fräskopf vom Typ Huron auf einer Vertikalspindel, ISO 40, ein 3,0-kW-Motor, 1370 × 300 mm Tisch, Gewicht 1505 kg. UWF 130: Zwei unabhängige ISO-40-Motoren (horizontal + vertikal), jeweils 3,0 kW, 1370 × 320 mm Tisch – für simultane Bearbeitung oder schnellen Wechsel zwischen horizontalem und vertikalem Fräsen. UWF 150 V: ISO 50, 5,5-kW-Motoren, größerer Tisch (1600 × 360 mm), vertikale Spindeldrehzahl mit Siemens-Frequenzumrichter, Gewicht 2695 kg – für härtere Werkstoffe und größere Werkstücke.

Was bedeutet „Servo“ im Namen und wie unterscheidet sich diese Version von den Nicht-Servo-Versionen?

Der Zusatz „Servo“ bedeutet, dass die Tischvorschübe auf allen Achsen (X, Y, Z) von Servomotoren mit einem Drehmoment von 10 Nm angetrieben werden. Servomotoren gewährleisten präzise und gleichmäßige Vorschübe, integrierte Eilgangfahrten (bis zu 1000 mm/min auf X und Y) und die Möglichkeit, wiederholbare automatische Zyklen zu programmieren. Ohne Servo erfolgen die Vorschübe manuell oder hydraulisch – langsamer und weniger wiederholgenau. Für Serienfertigung und Präzisionsbearbeitung ist die Servo-Version fast immer die richtige Wahl.

Ist die 3-Achsen-Digitalanzeige ES-12 H standardmäßig enthalten?

Ja – die 3-Achsen-Digitalanzeige ES-12 H ist bei allen UWF Servo- und VARIOMILL FU-Versionen standardmäßig enthalten. Sie ermöglicht die Echtzeit-Positionsanzeige mit einer Auflösung von 0,001 mm, die Voreinstellung von Positionen und die automatische Berechnung von Teilköpfen und Radien. Diese Komponente trägt maßgeblich zur Reduzierung von Messfehlern im Vergleich zu herkömmlichen Messschiebern bei.

Benötigen diese Fräsmaschinen ein spezielles Fundament?

Die Fräsmaschinen UWF (1.500–2.700 kg) und VARIOMILL FU (4.000–5.000 kg) benötigen einen für die Last dimensionierten Stahlbetonboden. VARIOMILLs mit einem Gewicht von über 4.000 kg benötigen ein von einem Statiker berechnetes Fundament. Bitte kontaktieren Sie Krollit vor Ihrer Bestellung, um die Spezifikationen für Verankerung und Installation zu erfahren.

Sind Service und Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
