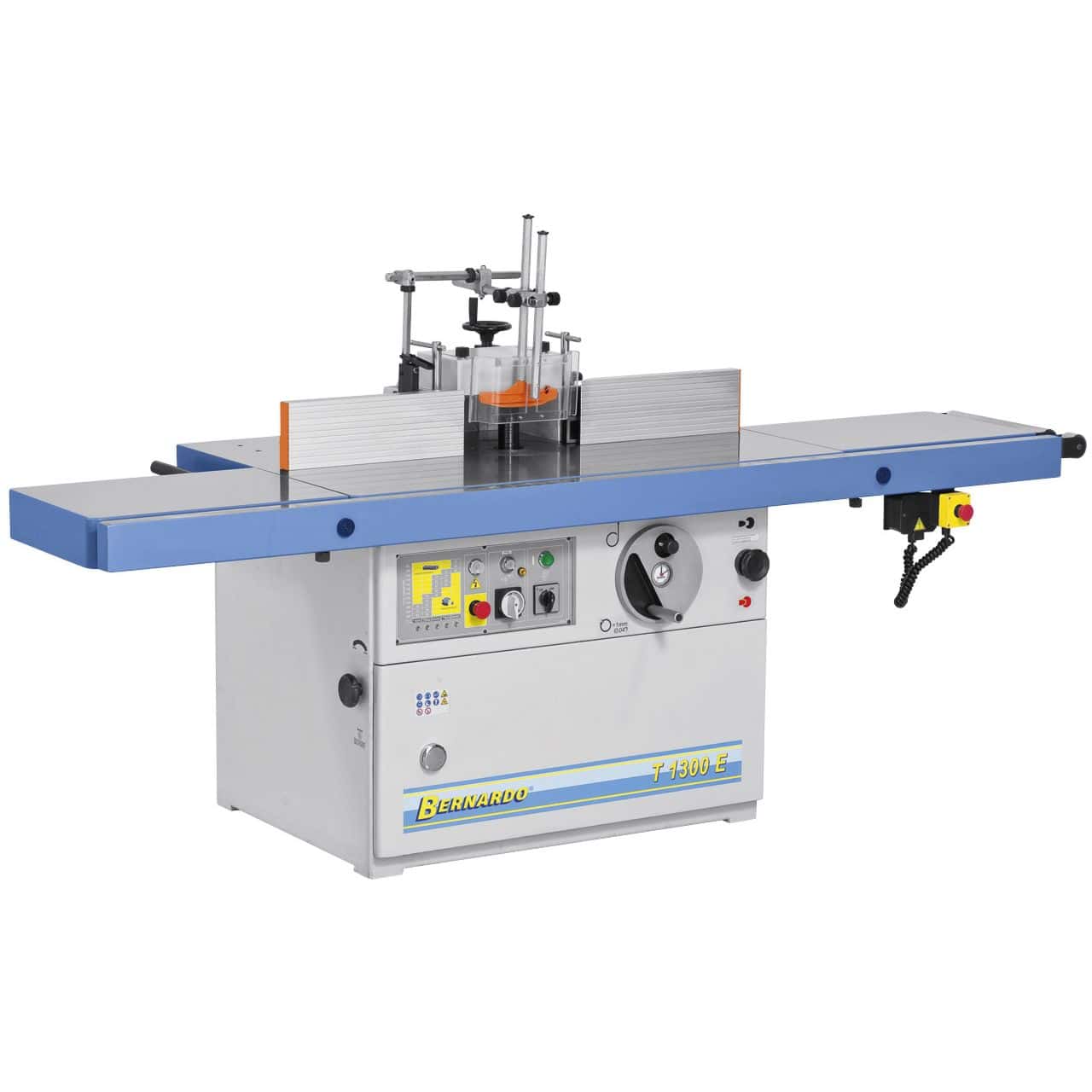

Bernardo T 1300 E Vertikalfräse/Spindelfräse – 400 V, 5,5 kW Motor, 5 Geschwindigkeiten 1.500–9.000 U/min, Tischverlängerung und Walze
Bernardo T 1300 E Vertikalfräse/Spindelfräse – 400 V, 5,5 kW Motor, 5 Geschwindigkeiten 1.500–9.000 U/min, Tischverlängerung und Walze ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Fügen Sie einige allgemeine Informationen über Ihre Liefer- und Versandbedingungen hinzu.
Bernardo T 1300 E Vertikalfräse/Spindelfräse – 400 V, 5,5 kW Motor,...
-
Beschreibung
-
Produktsicherheit
-
Bewertungen
Beschreibung
- Motor: 5,5 kW (7,5 PS) – 400 V mit Stern-Dreieck-Anlauf
- Spindeldrehzahlen: 5 wählbar: 1.500 / 3.500 / 5.500 / 7.500 / 9.000 U/min
- Tisch mit Verlängerungen: 2.500 × 430/850 mm + 2 Verlängerungen 600 × 430 mm

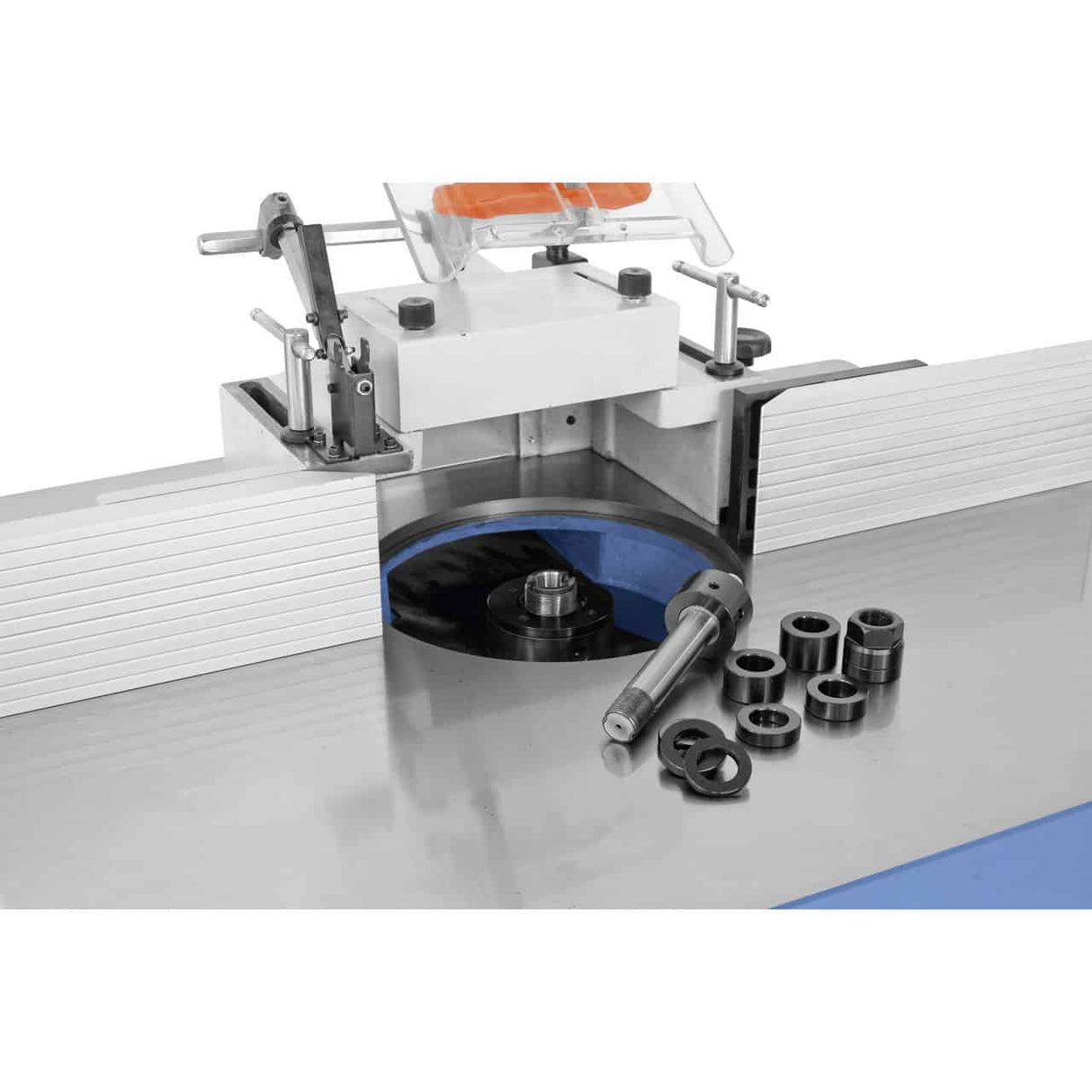

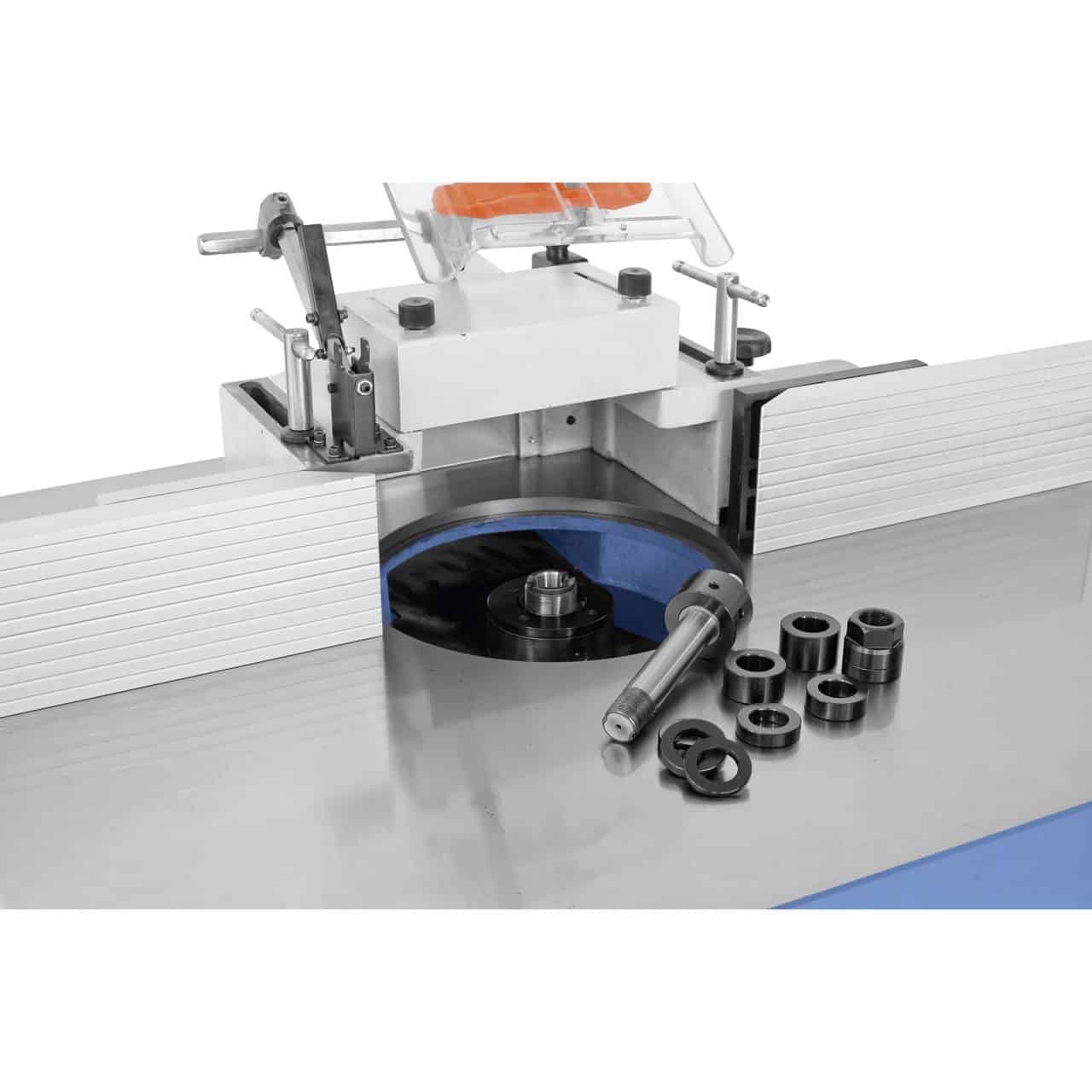

- Spindel: Ø 30 mm, Hub 180 mm, Nutzlänge 130 mm
-
Max. Werkzeugbreite: 260 mm (Profilierung) / 335 mm (Zapfen)
- Konstruktion: Großformatiges Grauguss
- Gewicht: 665 kg
Wer nutzt die T 1300 E und wofür?

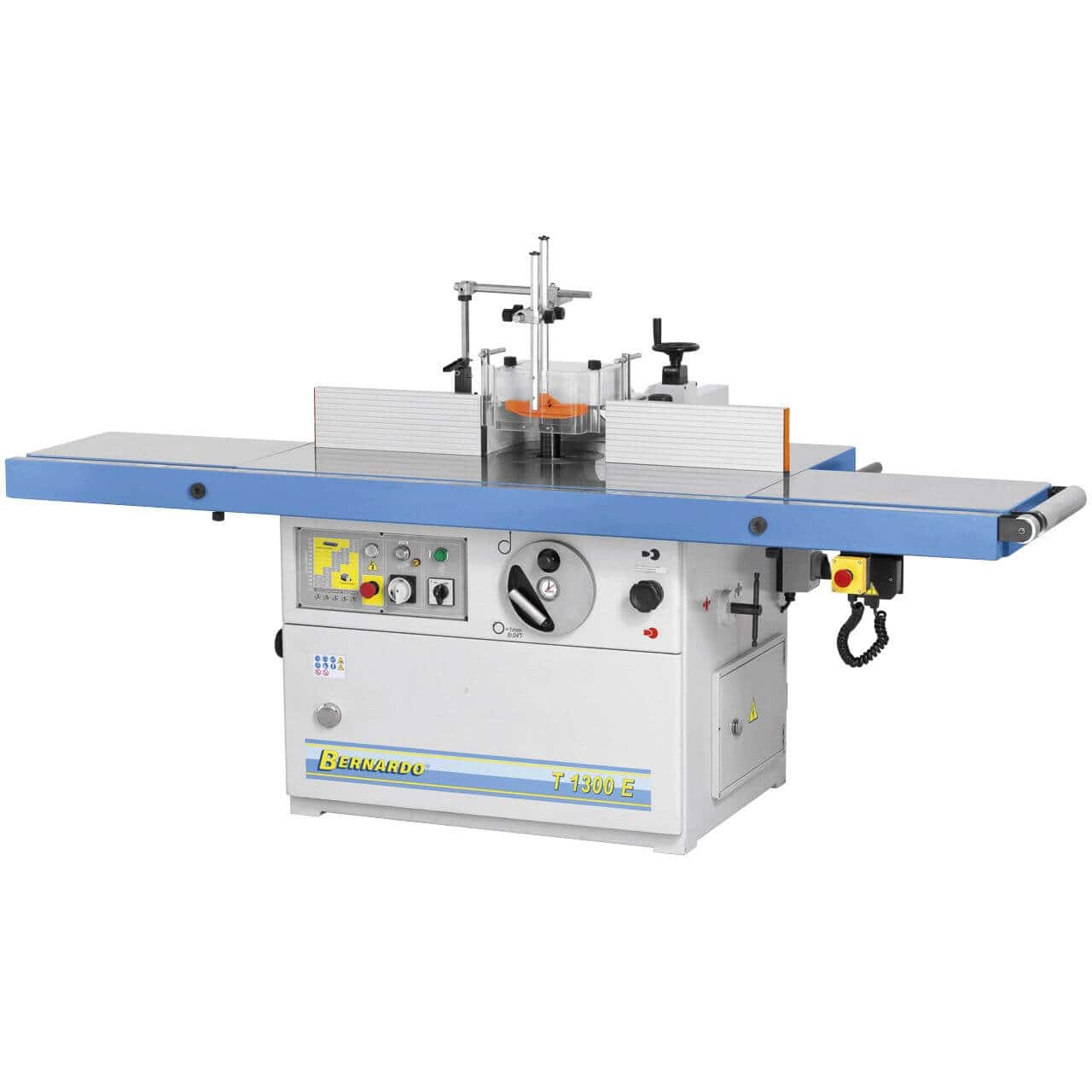

Die Bernardo T 1300 E ist die Spitzenklasse der Vertikalfräsmaschinen von Bernardo und wurde für professionelle Holzbearbeitungsbetriebe entwickelt, die lange Werkstücke bearbeiten. Das Unterscheidungsmerkmal gegenüber der Basisversion T 1300 ist das „E“ (Extended): Tisch mit rechten und linken Verlängerungen von je 600 x 430 mm, Vorschubwalze und ausziehbarer Stütze inklusive. Komplett ausgestattet für die Bearbeitung von Türblättern, langen Profilen und Fensterrahmen ohne Bediener. Die 5-stufige Drehzahlregelung von 1.500 bis 9.000 U/min mit LED-Anzeige deckt alle Bearbeitungsvorgänge ab: niedrige Drehzahl für große Werkzeuge (335 mm Durchmesser für Zapfen), hohe Drehzahl für präzises Profilieren und Schlichten. Der 5,5-kW-Motor mit Stern-Dreieck-Anlauf ist für den intensiven Dauerbetrieb ausgelegt: Der Sanftanlauf verhindert mechanische Belastungen und Spannungseinbrüche. Die Spindel mit 30 mm Durchmesser, 180 mm Verfahrweg und 130 mm Nutzlänge nimmt Werkzeuge verschiedener Geometrien auf, und die 220 mm Tischöffnung ermöglicht den Einsatz von Fräsern mit Auszug bis zu 210 mm Durchmesser. In Kundenwerkstätten wird Krollit von professionellen Schreinern für die Herstellung von Fenster- und Türrahmen sowie Möbeln, von Tischlereien für die Bearbeitung langer Werkstücke und von Betrieben, die variable Drehzahlen für unterschiedliche Oberflächen benötigen, eingesetzt.
Ihre Position im Bernardo-Sortiment
Die T 1300 E ist das Topmodell der Bernardo T-Spindelfräsmaschinen-Familie. Darunter: T 1300 (Basisversion ohne Verlängerungen und Walze, Gewicht 530 kg, Tischgröße 1300 x 850 mm); T 600 R (kompaktes Tischmodell, Gewicht 196 kg, 2 Geschwindigkeiten 3500/7000 U/min); T 650 (kompakt, Gewicht 160 kg, 4 Geschwindigkeiten 1800–9000 U/min); T 500 PR (Einsteigermodell, Gewicht 99 kg, 4 Geschwindigkeiten mit Riemenantrieb). Der Unterschied zwischen der T 1300 und der T 1300 E liegt ausschließlich in der Ausstattung: Das Modell „E“ verfügt über Tischverlängerungen, eine Einlaufwalze und eine ausziehbare Auflage (über 100 kg mehr Gewicht). Für Werkstätten, die regelmäßig Werkstücke mit einer Länge von über 1,3 m bearbeiten, ist die T 1300 E die richtige Wahl; für Standardteile unter 1,3 m ist die Basisversion T 1300 ausreichend und deutlich günstiger. Der Stern-Dreieck-Anlauf des 5,5-kW-Motors (verfügbar für T 1300 und T 1300 E) erfordert einen geeigneten Boden und ausreichend Stromanschluss. Für Werkstätten mit eingeschränkter Stromversorgung empfehlen wir die Modelle T 600 R oder T 500 PR mit kleineren Motoren.
Krollit Logistik und Support
Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage in Süddeutschland). Aufgrund des Gewichts von 665 kg ist ein Kran oder Gabelstapler mit ausreichender Tragfähigkeit erforderlich. Abmessungen: 2.600 × 1.080/1.200 × 1.400 mm. Bitte stellen Sie unter Berücksichtigung der Tischverlängerungen die Zufahrt zur Werkstatt sicher. Austauschbare Wellen (Ø 30 mm), Fräser, Führungen und Original-Ersatzteile von Bernardo sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Italienischer Kundendienst verfügbar.
Für wen ist die T 1300 E geeignet?
| Profil | Kompatibilität | Grund |
|---|---|---|
| Begeisterter Hobbybastler | Nicht empfohlen | Industriemaschine mit einem Gewicht von 665 kg, die einen 400-V-Drehstromanschluss benötigt. Für fortgeschrittene Hobbyanwender empfehlen wir die T 600 R oder T 500 PR. |
| Professionelle Tischlerarbeiten für Fenster und Möbel | Empfohlen | Der ausziehbare Tisch mit Verlängerungen und Rollengriffen ermöglicht die Bearbeitung von Türflügeln, Fensterrahmen und langen Profilen ohne zusätzliche Hilfe. Die 5 Geschwindigkeiten decken Profilieren und Zapfenschneiden ab. |
| Werkstatt für die Oberflächenbearbeitung von Möbeln | Empfohlen | Die 5 Geschwindigkeiten mit LED-Anzeige ermöglichen ein schnelles Einrichten für verschiedene Oberflächenbearbeitungen. Austauschbare Spindel mit 30 mm Durchmesser für schnellen Wechsel zwischen Profilier- und Zapfenschneidwerkzeugen. |
Nicht geeignet für: Werkstätten mit Werkstücken unter 1,3 m, die keine Tischverlängerungen benötigen (die Basisversion T 1300 ist wirtschaftlicher); Werkstätten ohne 400-V-Drehstromanschluss (erwägen Sie die T 600 R oder T 500 PR mit 230-V-Ausführung); Räume unter 3 m Breite mit ausgezogenen Verlängerungen (Gesamtmaße: 2.600 mm + 600 mm seitliche Verlängerungen).
Tisch und Verlängerungen
| Spezifikation | Wert |
|---|---|
| Tischmaße | 2.500 × 430/850 mm |
| Rechte Tischverlängerung | 600 × 430 mm |
| Linke Tischverlängerung | 600 × 430 mm |
| Arbeitshöhe | 870 mm |
| Tischöffnung | 220 mm |
Welle und Werkzeuge
| Spezifikation | Wert |
|---|---|
| Wellendurchmesser | 30 mm |
| Wellenhub | 180 mm |
| Nutzbare Wellenlänge | 130 mm |
| Max. Werkzeugdurchmesser für Profilbearbeitung | 260 mm |
| Max. Werkzeugdurchmesser für Zapfenbearbeitung | 335 mm |
| Max. Einziehbarer Werkzeugdurchmesser | 210 mm |
Drehzahl
| Spezifikation | Wert |
|---|---|
| Drehzahlstufen | 5 |
| Spindeldrehzahl | 1.500 / 3.500 / 5.500 / 7.500 / 9.000 U/min |
| Anzeige | LED-Anzeige |
Motor und Stromversorgung Stromversorgung
| Spezifikation | Wert |
|---|---|
| Motorleistung | 5,5 kW (7,5 PS) |
| Stromversorgung | 400 V – 50 Hz – Drehstrom |
| Anlauf | Stern-Dreieck-Automatik |
| Betriebsart | Dauerbetrieb (S1) 100%) |
Sauganschluss
| Spezifikation | Wert |
|---|---|
| Sauganschluss | 125 / 100 mm |
Abmessungen und Gewicht
| Spezifikation | Wert |
|---|---|
| Maschinenabmessungen (B × T × H) | 2.600 × 1.080 / 1.200 × 1.400 mm |
| Ungefähres Gewicht | 665 kg |
| Rahmenmaterial | Grauguss |
Konformität
| Spezifikation | Wert |
|---|---|
| Kennzeichnung | CE |
| Richtlinie | Maschinenrichtlinie 2006/42/EG |
Standardausstattung
- Bernardo T 1300 E Spindelformmaschine

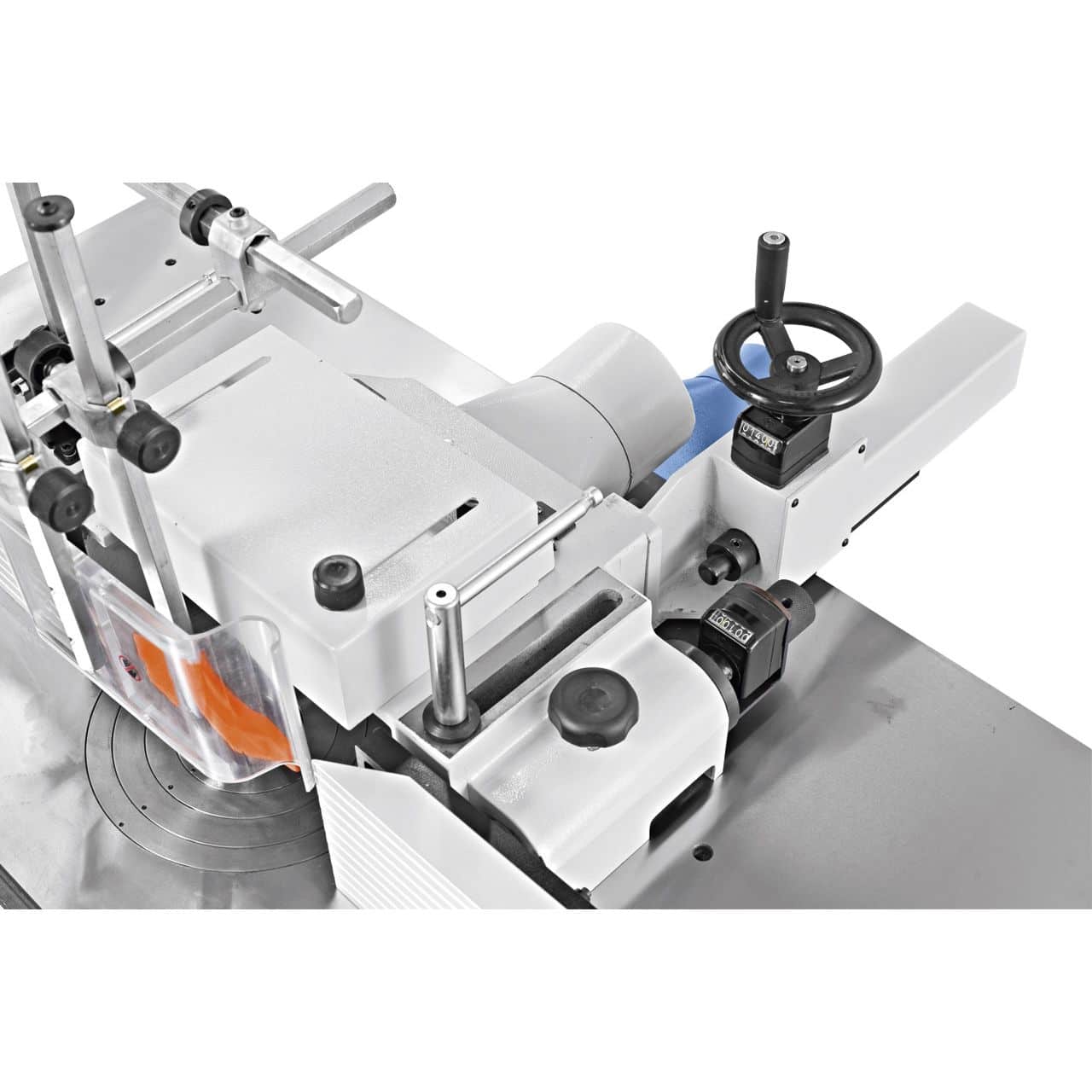

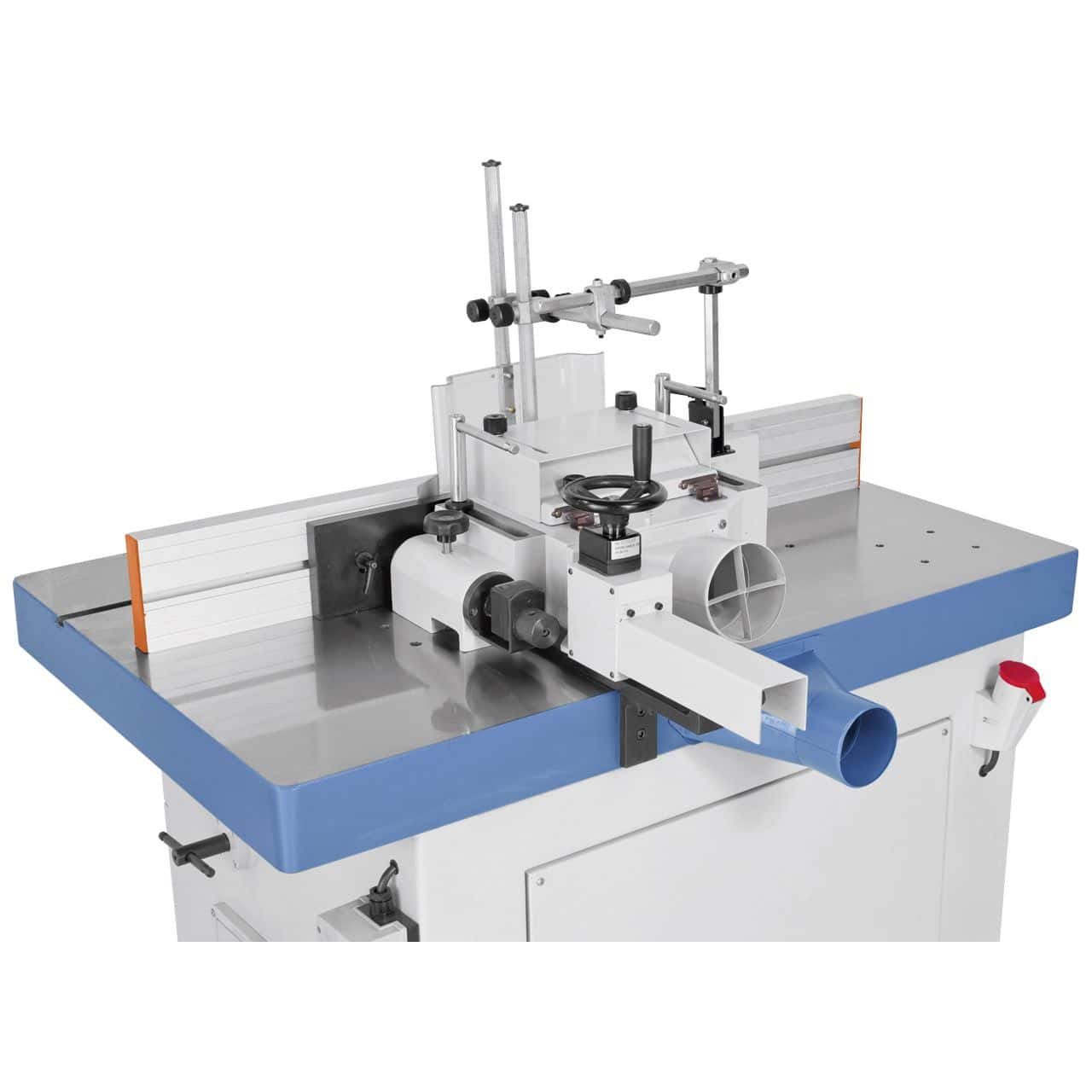

- FA-02 Fräsanschlag
- Schutz- und Druckvorrichtung
- Wechselspindel Ø 30 mm
- Rechts-/Linkslauf

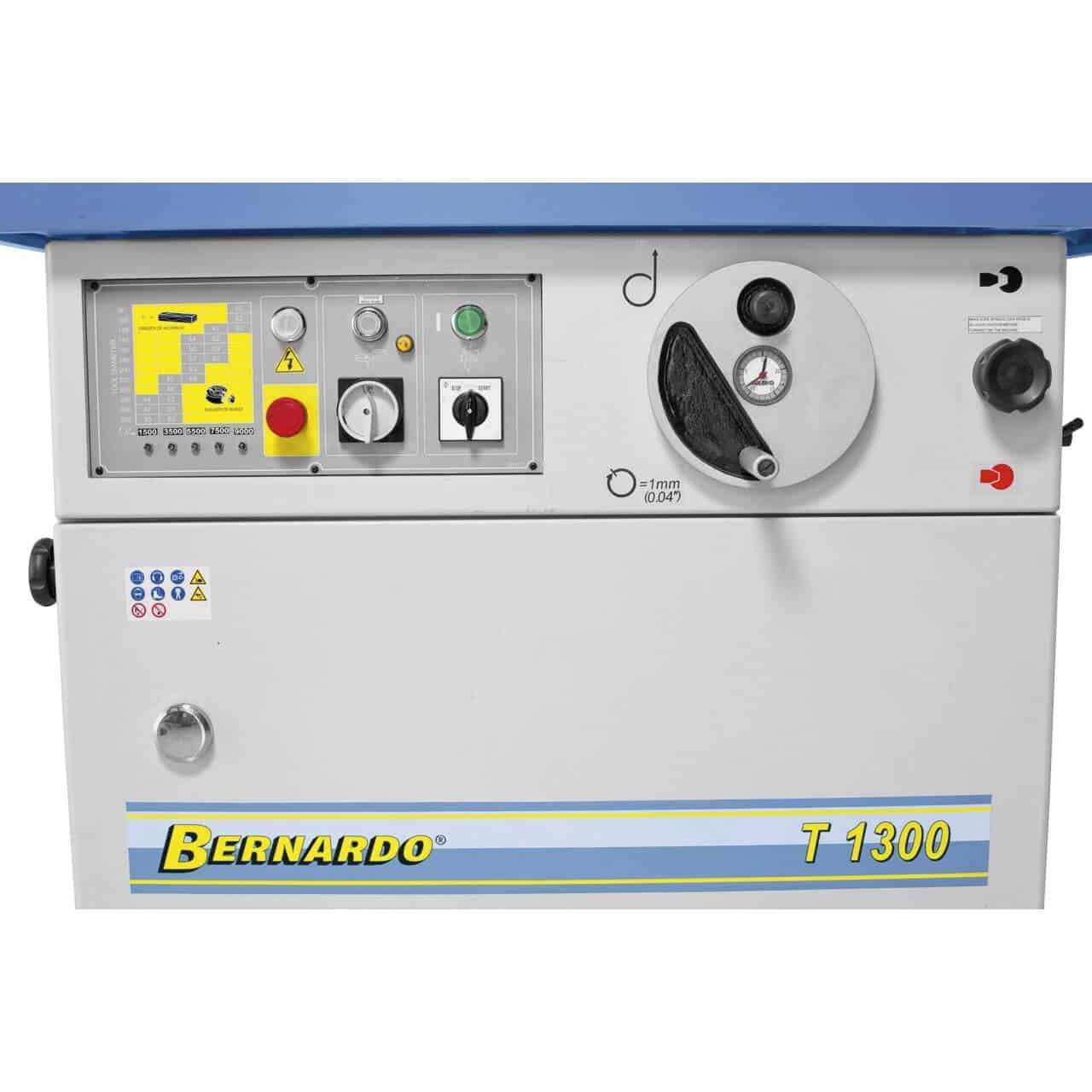

- LED-Drehzahlanzeige
- Analoge Höhenanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Stromanschluss
- Rechte und linke Tischverlängerung
- Abnehmbare Stütze
Häufig gestellte Fragen
Was ist der praktische Unterschied zwischen der T 1300 und der T 1300 E?
Die T 1300 E („Extended“) beinhaltet rechte und linke Tischverlängerungen (600 x 430 mm). Die T 1300 Basis verfügt über eine Einzugswalze und eine abnehmbare Stütze. Das Basismodell ist nur mit dem Standardtisch 1300 x 850 mm ausgestattet. Gleicher Motor, gleiche Drehzahlen.
Für Werkstücke unter 1,3 m ist die T 1300 Basis ausreichend und deutlich kostengünstiger. Für lange Werkstücke (Türen, Profile, Ständer) ermöglichen die „E“-Verlängerungen das Arbeiten ohne Aufsicht. Die Einzugswalze erleichtert zusätzlich die manuelle Zuführung schwerer Werkstücke. Der Gewichtsunterschied (665 kg gegenüber 530 kg) spiegelt die verstärkten Konstruktionsmerkmale wider.
Was bedeutet „Stern-Dreieck-Anlauf“?
Es handelt sich um ein progressives Anlaufsystem für leistungsstarke Drehstrommotoren. Beim Einschalten startet der Motor in Sternschaltung (reduzierte Spannung, Teildrehmoment) und schaltet dann automatisch in Dreieckschaltung (volle Spannung, maximales Drehmoment). Ohne Stern-Dreieck-Anlauf erzeugt ein 5,5-kW-Motor hohe Anlaufströme, die den Schutzschalter auslösen oder sichtbare Spannungsabfälle verursachen können. Das Stern-Dreieck-System begrenzt die Anlaufströme und ermöglicht so den Start auch an Zählern mit geringer Nennleistung. Dies ist ein wesentliches Merkmal für Industriemotoren über 4 kW. Kann ich verschiedene Fräser verwenden, ohne die Aufnahme zu wechseln? Ja, die 30-mm-Aufnahme ist der Bernardo-Standard für die meisten Profil- und Zapfenfräser. Für Fräser mit anderer Bohrung sind alternative (austauschbare) Aufnahmen oder spezielle Adapter erforderlich. Die 30-mm-Aufnahme ist die internationale Standardgröße für professionelle Vertikalfräsen. Die meisten industriell gefertigten Fräser (Profil-, Nut- und Formfräser) verwenden diesen Durchmesser. Für Fräser mit 50 mm Bohrung oder anderen Sondergrößen sind austauschbare Aufnahmedorne als optionales Zubehör erhältlich. Der Dornwechsel dauert in der Regel 5–10 Minuten.
Sind die 5 Drehzahlen wirklich notwendig?
Ja, für Werkstätten, die zwischen verschiedenen Bearbeitungsvorgängen wechseln. Niedrige Drehzahlen (1.500–3.500 U/min) für große Werkzeuge beim Zapfenschneiden; mittlere Drehzahlen (5.500–7.500 U/min) für Standardprofilierung; hohe Drehzahl (9.000 U/min) für Feinbearbeitung.
Die optimale Drehzahl hängt vom Werkzeugdurchmesser und dem Material ab. Große Werkzeuge (250–335 mm) erzeugen bei hohen Drehzahlen zu hohe Umfangsgeschwindigkeiten, was zu Bruchgefahr führt. Kleine Werkzeuge (50–100 mm) benötigen hohe Umfangsgeschwindigkeiten für eine saubere Oberfläche: Bei niedrigen Drehzahlen ist der Schnitt rau. Die 5 Geschwindigkeiten decken das gesamte Spektrum gängiger professioneller Anwendungen ab.
Der 5,5-kW-Motor verbraucht typischerweise 5,5–6 kWh pro Betriebsstunde unter Volllast. In der Serienproduktion mit einer Auslastung von 50–60 % liegt der durchschnittliche Verbrauch bei 3–4 kWh pro Stunde.
Für Werkstätten mit hohen Stromkosten empfiehlt es sich, die Arbeitszyklen so zu gestalten, dass die Standby-Zeiten mit laufendem Motor minimiert werden. Die elektrische Wellenbremse ermöglicht schnelle Stopps zwischen den Zyklen und reduziert so Ausfallzeiten. Das Abschalten des Motors zwischen den Zyklen senkt den durchschnittlichen Verbrauch zusätzlich.
Wie hoch ist der Stromverbrauch des 5,5-kW-Motors in der Serienproduktion?
