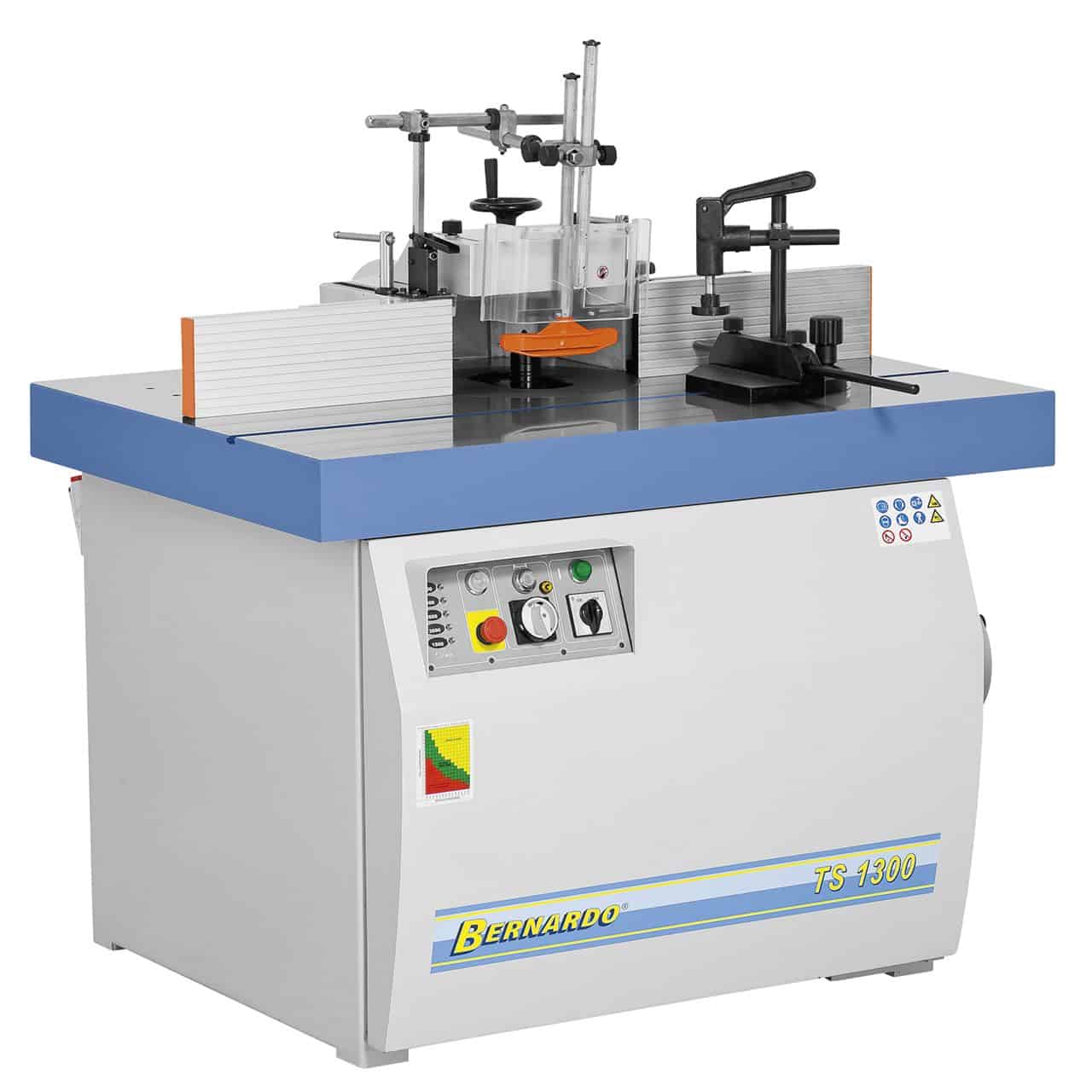

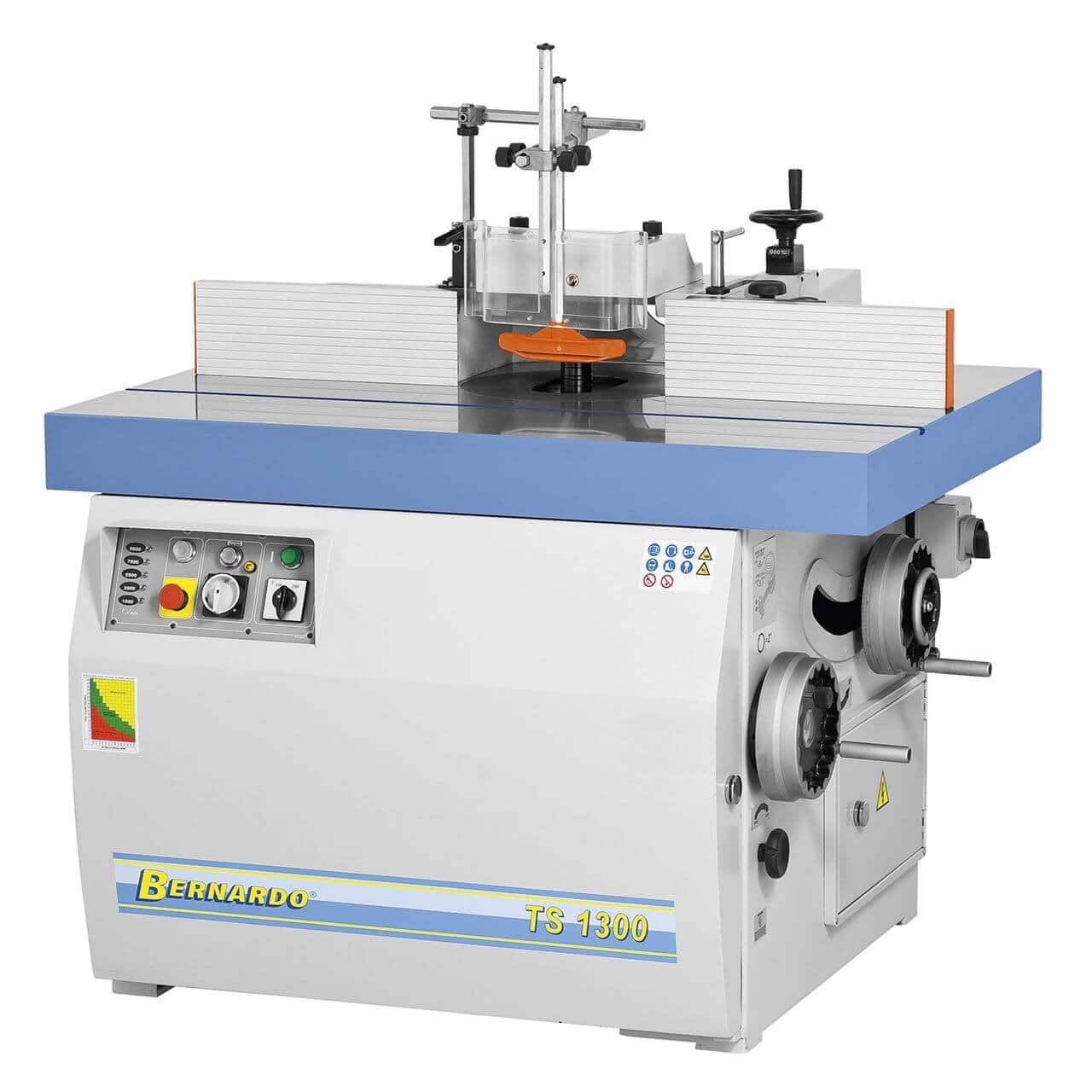

Bernardo TS 1300 – 400V Spindelformfräsmaschine
Bernardo TS 1300 – 400V Spindelformfräsmaschine ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Fügen Sie einige allgemeine Informationen über Ihre Liefer- und Versandbedingungen hinzu.
Bernardo TS 1300 – 400V Spindelformfräsmaschine
-
Beschreibung
-
Produktsicherheit
-
Bewertungen
Beschreibung
- Tischgröße: 1310 × 970 mm
- Arbeitshöhe: 915 mm

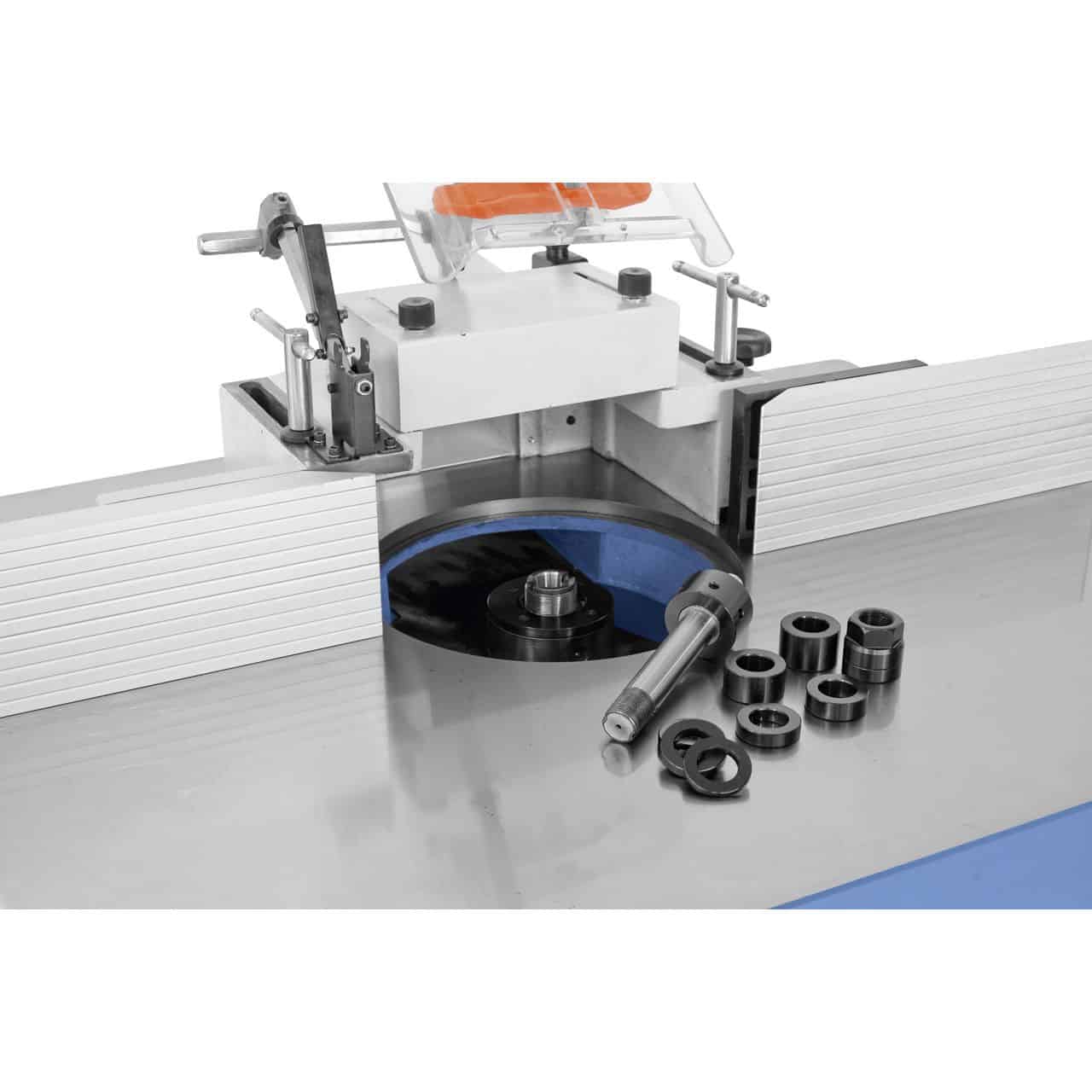

- Spindeldurchmesser: Ø 30 mm

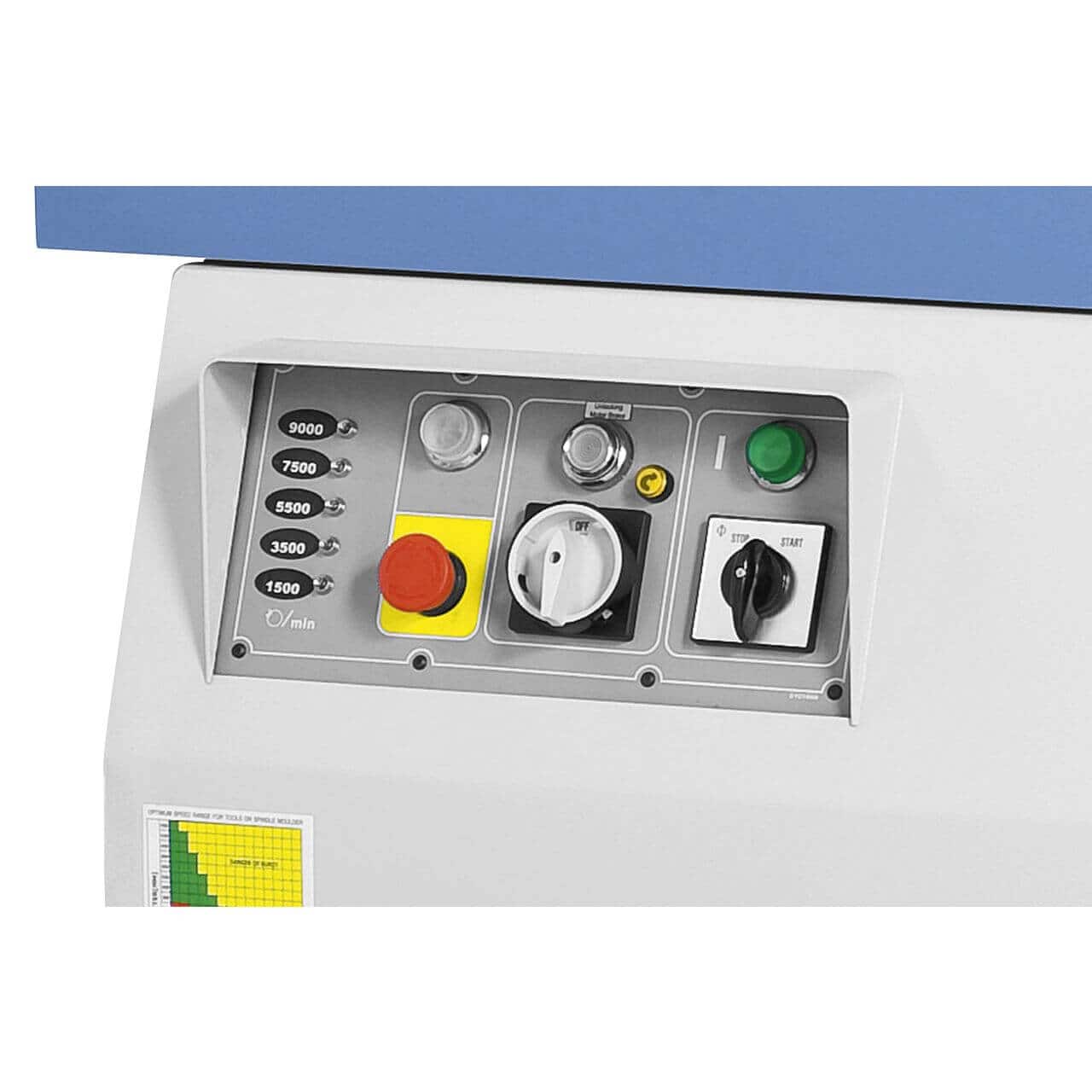

- Spindeldrehzahlen (5): 1500 / 3500 / 5500 / 7500 / 9000 U/min
- Spindelhöhenverstellung: 180 mm
- Nutzbare Spindellänge: 120 mm
-
Max. Werkzeugdurchmesser (Profilieren/Zapfen): 260 / 360 mm
- Tischöffnung: 320 mm
- Auswurföffnungen: Ø 125 / 100 mm
- Motor: 5,5 kW – 400 V Drehstrom
- Tischöffnung: 320 mm
Wer nutzt die TS 1300 und wofür?
Die Bernardo TS 1300 ist eine professionelle Fräsmaschine der Spitzenklasse mit 5 Geschwindigkeiten (1.500–9.000 U/min) und einem 5,5-kW-Motor. Sie ist die ideale Wahl für Tischler und Fenster- und Türenhersteller, die komplexe Profile – Leisten, Zapfen, Nuten, Schwalbenschwanzverbindungen – in Serie auf Massivholz und Plattenwerkstoffen fertigen. Mit einer maximalen Tischöffnung von 320 mm bietet sie eine maximale Auszugslänge von 320 mm. Die Profilier- und Zapfenschneidmaschine mit Ø 260 mm und 360 mm deckt ein breites Spektrum professioneller Anwendungen ab. In den Kundenwerkstätten von Krollit ist sie die bevorzugte Spindelfräse für professionelle Fenster- und Türenhersteller sowie Schreiner. Für wen ist die Bernardo TS 1300 geeignet?
| Profil | Kompatibilität | Muster |
|---|---|---|
| Hobbyist | Nicht spezifiziert | Professionelle 5,5-kW-Drehstrom-Fräsmaschine – für Hobbyanwender überdimensioniert und zu teuer. |
| Professionelle Tischlerei/Fenster- und Türenhersteller | Ideal | 5,5 kW, 5 Geschwindigkeiten, Ø 260/360 mm: für Profilierung und Zapfenverbindungen in der Serienproduktion bei allen Holzarten. Holz. |
| Industrielle Fertigung | Ideal | Für intensive Zyklen bei Harthölzern und komplexen Profilen gewährleistet das 5,5 kW Motordrehmoment einen kontinuierlichen Betrieb ohne Überhitzung. |

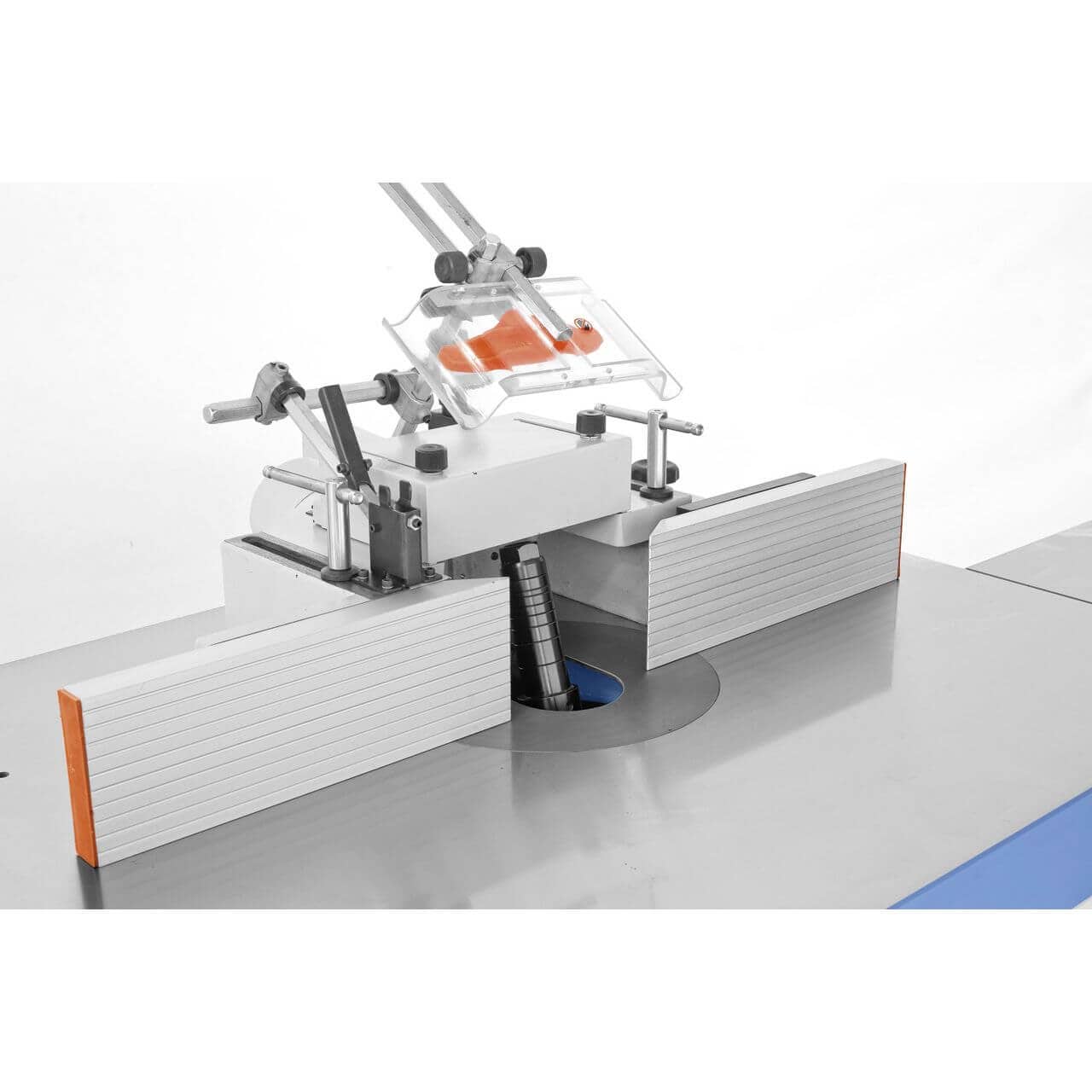

Tisch und Spindel
| Spezifikation | Wert |
|---|---|
| Tischgröße | 1310 × 970 mm |
| Arbeitshöhe | 915 mm |

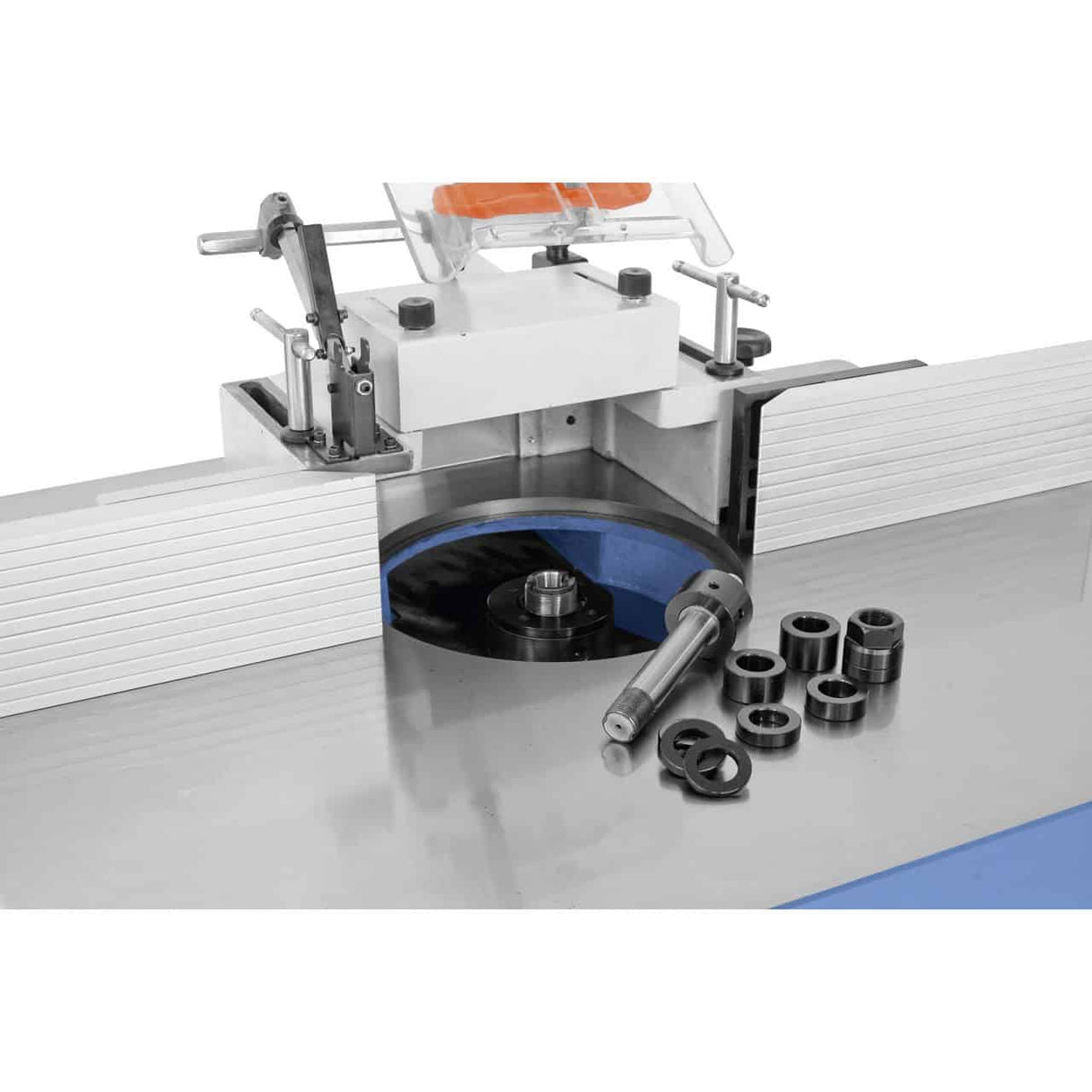

| Spindeldurchmesser | Ø 30 mm |
| Spindeldrehzahl (5) | 1.500 / 3.500 / 5.500 / 7.500 / 9.000 U/min |
| Spindelhöhenverstellung | 180 mm |
| Nutzbare Spindellänge | 120 mm |
| Max. Werkzeug-Ø (Profilieren) | 260 mm |
| Max. Werkzeug (Zapfen) | 360 mm |
| Tischöffnung | 320 mm |
| Abluftauslässe | Ø 125 / 100 mm |

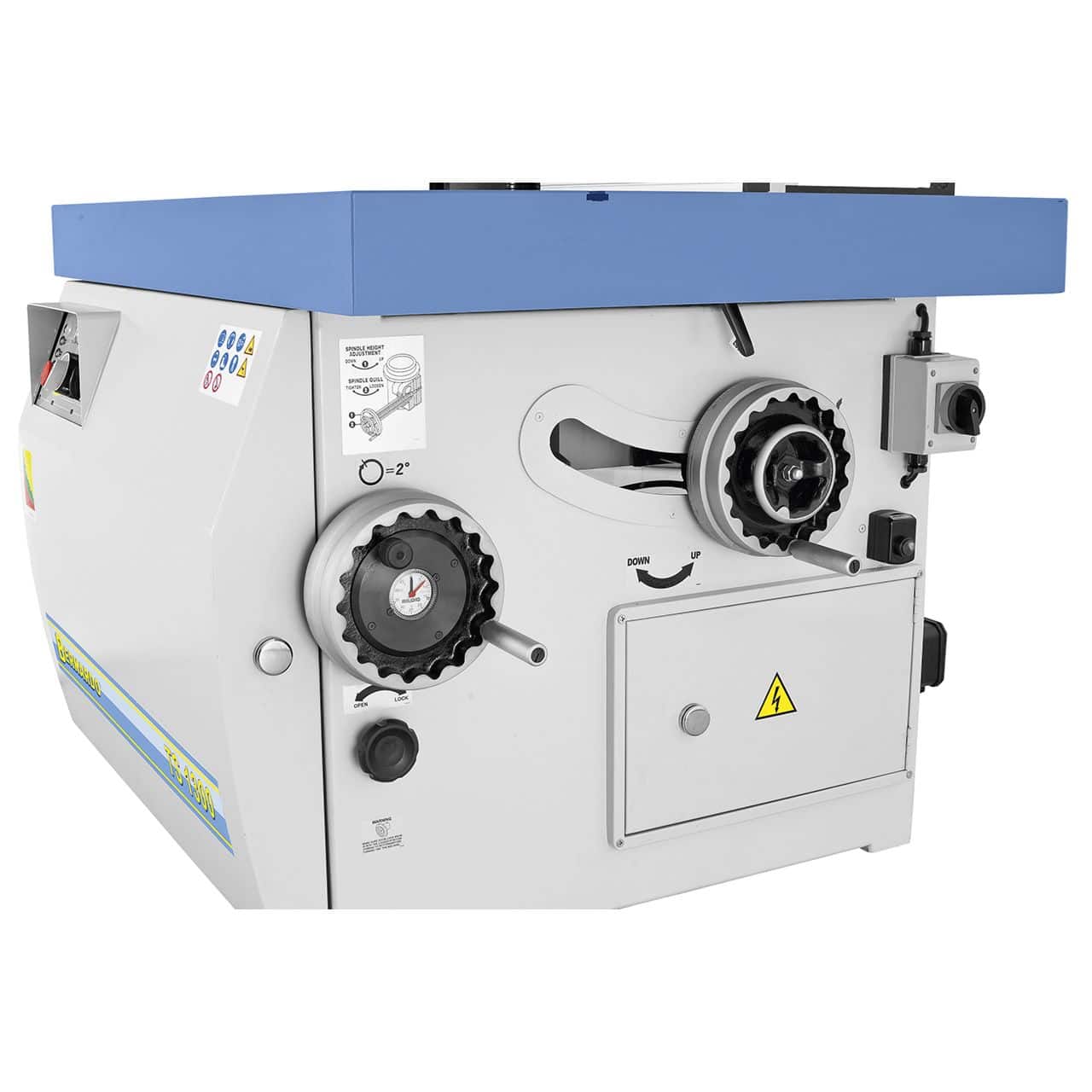

| Spindelneigung | +10° bis −45° |
Motor und Stromversorgung
| Spezifikation | Wert |
|---|---|
| Motorleistung | 5,5 kW |
| Stromversorgung | 400 V – Drehstrom |
Konformität und Sicherheit
| Spezifikation | Wert |
|---|---|
| Kennzeichnung | CE |
| Richtlinie | Maschinenrichtlinie 2006/42/EG |
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Worin unterscheiden sich die TS- und die T-Serie der Bernardo-Spindelfräsmaschinen?
Die T-Serie (T 500, T 700, T 750, T 800 F) verfügt über 4 Drehzahlen (max. 9.000 U/min) und Motoren bis 2,8 kW, auch in 230-V-Einphasenausführung erhältlich. Die TS-Serie (TS 900 F, TS 1000 F, TS 1300) bietet 5 Drehzahlen (1.500–9.000 U/min), deutlich größere Tische (bis zu 1.910 mm) und 5,5-kW-Drehstrommotoren (400 V): für die intensive professionelle Produktion von Harthölzern und großformatige Profilierung.
Wann wird die fünfte Drehzahl von 1.500 U/min benötigt?
Die fünfte Drehzahl von 1.500 U/min (die niedrigste) ist für Fräser mit großem Durchmesser (Ø 250–360 mm) erforderlich, die zum Zapfenschneiden verwendet werden: Bei höheren Drehzahlen würde die Umfangsgeschwindigkeit die zulässige Sicherheitsgrenze für diese Fräser überschreiten. Faustregel: Maximale Umfangsgeschwindigkeit = Drehzahl × π × Durchmesser / 60.000 < 60–80 m/s.
Was ist der Unterschied zwischen TS 900 F, TS 1000 F und TS 1300?
TS 900 F: Tisch 900 × 700 mm, Schlitten 900 × 230 mm, max. Profilier-Ø 180 mm, Zapfenlänge 225 mm. TS 1000 F: Tisch 1000 × 800 mm, Schlitten 1000 × 260 mm, max. Profilier-Ø 250 mm, Zapfenlänge 335 mm. TS 1300: Tisch 1310 × 970 mm, kein Standardschlitten, max. Profilier-Ø 260 mm, Zapfenlänge 360 mm. Die Wahl hängt von der Tischgröße und dem benötigten Zapfenschlitten ab.
Welche Absaugung benötige ich für die TS-Serie?

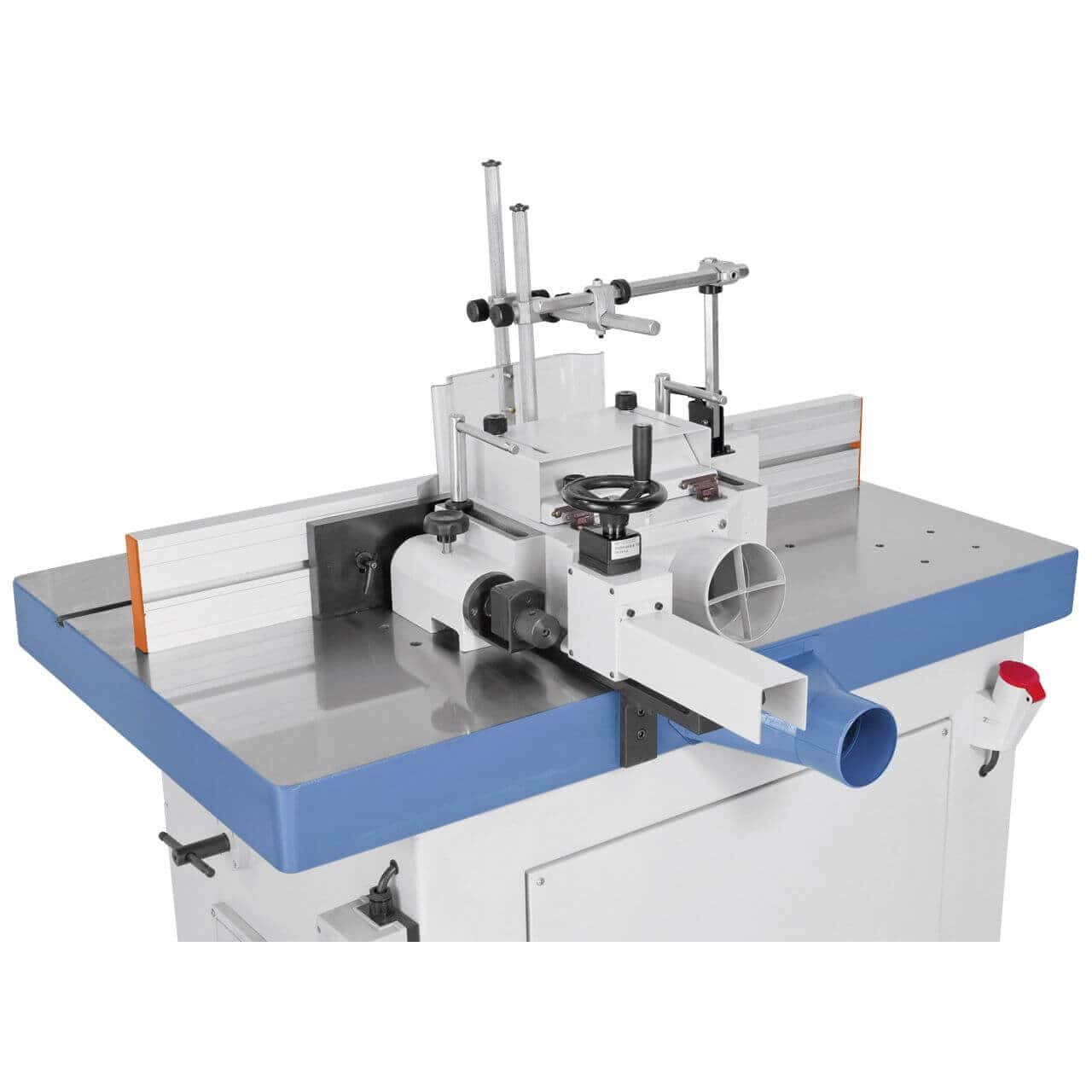

Die TS-Serie verfügt über Absaugöffnungen mit Ø 125 mm und Ø 100 mm – größer als die T-Serie (nur Ø 100 mm). Für den dauerhaften professionellen Einsatz wird ein Industrieabsauger mit einer Mindestfördermenge von 1.000–1.500 m³/h empfohlen. Bernardo bietet kompatible FT- und DC-Absauggeräte an – wenden Sie sich für die passende Konfiguration an Krollit.
Ersatzteile und Service verfügbar?
Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
