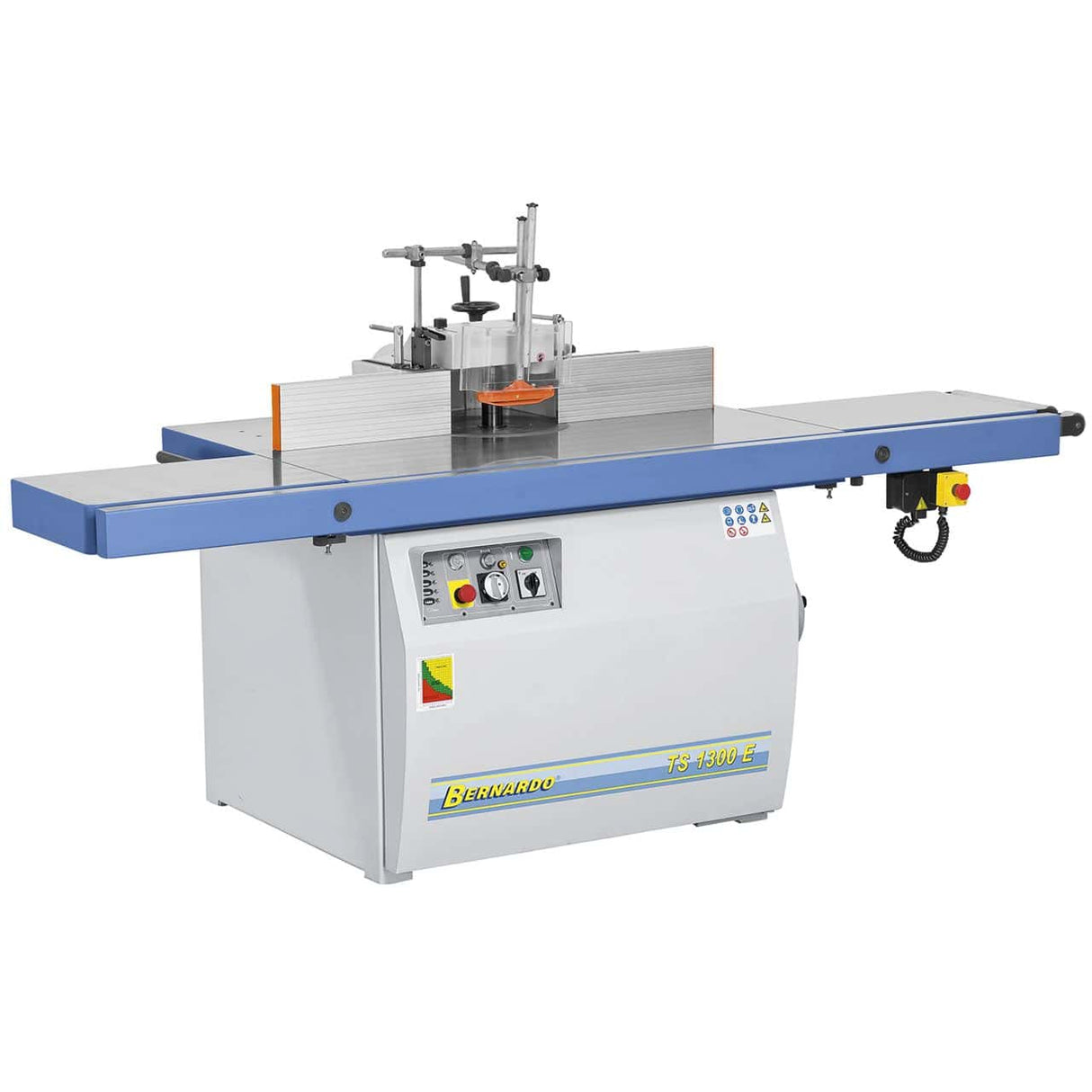

TS 1300 E – 400V Oberfräse mit seitlichen Verlängerungen
TS 1300 E – 400V Oberfräse mit seitlichen Verlängerungen ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Lieferung und Versand
Lieferung und Versand
Fügen Sie einige allgemeine Informationen über Ihre Liefer- und Versandbedingungen hinzu.
TS 1300 E – 400V Oberfräse mit seitlichen Verlängerungen
-
Beschreibung
-
Produktsicherheit
-
Bewertungen
Beschreibung
- Tischabmessungen: 510 × 430/970 mm
- Arbeitshöhe: 915 mm
- Spindeldurchmesser: Ø 30 mm
- Spindeldrehzahlen (5): 1.500 / 3.500 / 5.500 / 7.500 / 9.000 U/min
- Spindelhöhenverstellung: 180 mm
- Nutzbare Spindellänge: 120 mm
-
Max. Werkzeug-Ø (Profilieren/Zapfen): 260 / 360 mm
- Tischöffnung: 320 mm
- Auswurföffnungen: Ø 125 / 100 mm
- Tischverlängerung: 600 × 430 mm (rechts und links)
- Motor: 5,5 kW – 400 V Drehstrom
- Tischöffnung: 320 mm
Wer nutzt die TS 1300 E und wofür?

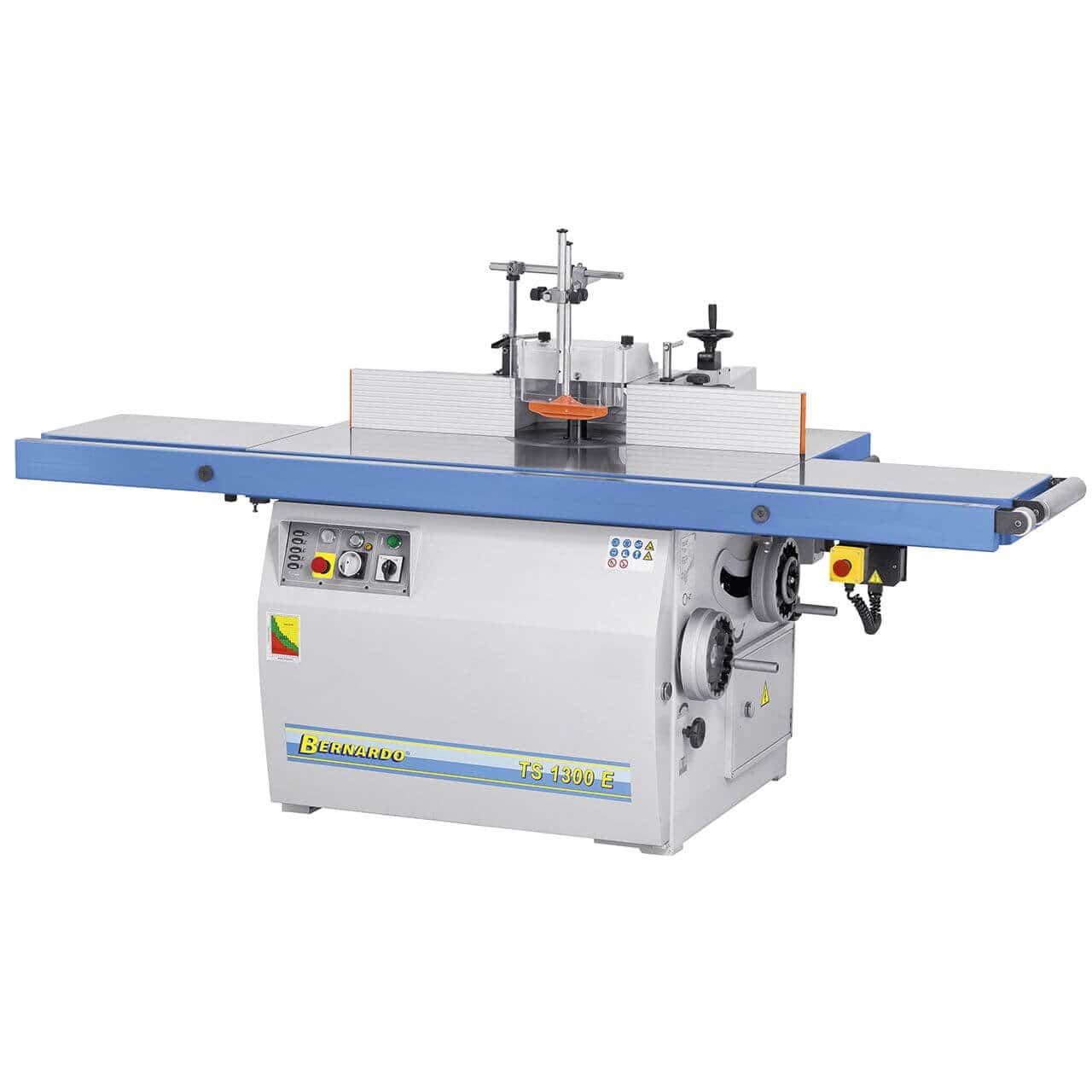

Die Bernardo TS 1300 E ist eine professionelle Fräsmaschine der Spitzenklasse mit 5 Geschwindigkeiten (1.500–9.000 U/min) und einem 5,5-kW-Motor: die ideale Wahl für Tischlereien sowie Fenster- und Türenhersteller, die Profile fertigen. Komplexe Werkstücke – Leisten, Zapfen, Nuten, Schwalbenschwanzverbindungen – lassen sich nahtlos auf Massivholz und Plattenwerkstoffen bearbeiten. Mit einem maximalen Werkzeugdurchmesser von 260 mm für Profilfräsen und 360 mm für Zapfenverbindungen deckt die Maschine ein breites Spektrum professioneller Anwendungen ab. Die Tischverlängerung (600 × 430 mm (rechts und links)) vergrößert die Auflagefläche für großformatige Platten. Die TS 1300 E ergänzt die TS 1300 um niedrige Seitenverlängerungen (600 × 430 mm) zur Bearbeitung großformatiger Platten ohne Zapfenschneidtisch. In den Kundenwerkstätten von Krollit ist sie die bevorzugte Spindelfräse für professionelle Fenster- und Türenhersteller sowie Schreiner.
Für wen ist die Bernardo TS 1300 E geeignet?
| Profil | Kompatibilität | Muster |
|---|---|---|
| Hobbyist | Nicht spezifiziert | Professionelle 5,5-kW-Drehstrom-Spindelfräse – für Hobbyanwender überdimensioniert und zu teuer. |
| Professionelle Tischlerei/Fenster- und Türenhersteller | Ideal | 5,5 kW, 5 Geschwindigkeiten, Ø 260/360 mm: zum Profilieren und Zapfenverbindungen in der kontinuierlichen Produktion bei allen Holzarten. Holz. |
| Industrielle Fertigung | Ideal | Für intensive Zyklen bei Harthölzern und komplexen Profilen gewährleistet das 5,5 kW Motordrehmoment einen kontinuierlichen Betrieb ohne Überhitzung. |
Tisch und Spindel
| Spezifikation | Wert |
|---|---|
| Tischgröße | 510 × 430/970 mm |
| Arbeitshöhe | 915 mm |
| Spindeldurchmesser | Ø 30 mm |
| Spindeldrehzahlen (5) | 1.500 / 3.500 / 5.500 / 7.500 / 9.000 U/min |
| Spindelhöhenverstellung | 180 mm |
| Nutzbare Spindellänge | 120 mm |
| Max. Werkzeug-Ø (Profilbearbeitung) | 260 mm |
| Max. Werkzeug (Zapfen) | 360 mm |
| Tischöffnung | 320 mm |
| Abluftauslässe | Ø 125 / 100 mm |
| Spindelneigung | +10° bis −45° |
| Tischverlängerung | 600 × 430 mm (rechts und links) |
Motor und Leistung
| Angeben | Wert |
|---|---|
| Motorleistung | 5,5 kW |
| Leistung | 400 V – Drehstrom |
Konformität und Sicherheit
| Angeben | Wert |
|---|---|
| Kennzeichnung | CE |
| Richtlinie | Maschinen 2006/42/EG |
Logistik
Bernardo-Versand: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der TS-Serie und der T-Serie im Bernardo-Spindelfräsmaschinen-Sortiment?
Die T-Serie (T 500, T 700, T 750, T 800 F) verfügt über 4 Geschwindigkeiten (max. 9.000 U/min) und Motoren bis 2,8 kW, auch in 230-V-Einphasenausführung erhältlich. Die TS-Serie (TS 900 F, TS 1000 F, TS 1300) bietet fünf Drehzahlen (1.500–9.000 U/min), deutlich größere Tische (bis zu 1.910 mm) und 5,5-kW-Drehstrommotoren (400 V): ideal für die intensive professionelle Bearbeitung von Hartholz und großformatige Profilbearbeitung.
Wann wird die fünfte Drehzahl von 1.500 U/min benötigt?
Die fünfte Drehzahl von 1.500 U/min (die niedrigste) ist für Fräser mit großem Durchmesser (Ø 250–360 mm) erforderlich, die zum Zapfenschneiden eingesetzt werden. Bei höheren Drehzahlen würde die Umfangsgeschwindigkeit die zulässige Sicherheitsgrenze für diese Fräser überschreiten. Faustregel: Maximale Umfangsgeschwindigkeit = Drehzahl × π × Durchmesser / 60.000 < 60–80 m/s.
Was ist der Unterschied zwischen der TS 900 F, der TS 1000 F und der TS 1300?
TS 900 F: Tisch 900 × 700 mm, Schlitten 900 × 230 mm, max. Profil-Ø 180 mm, Zapfenlänge 225 mm. TS 1000 F: Tisch 1000 × 800 mm, Schlitten 1000 × 260 mm, max. Profil-Ø 250 mm, Zapfenlänge 335 mm. TS 1300: Tisch 1310 × 970 mm, kein Standardschlitten, max. Profil-Ø 260 mm, Zapfenlänge 360 mm. Die Wahl hängt von der Tischgröße und dem benötigten Zapfenschlitten ab.
Welche Absaugung benötige ich für die TS-Serie?
Die TS-Serie verfügt über Absaugöffnungen mit Ø 125 mm und Ø 100 mm – größer als die T-Serie (nur Ø 100 mm). Für den kontinuierlichen professionellen Einsatz wird eine Industrieabsaugung mit einer Mindestfördermenge von 1.000–1.500 m³/h empfohlen. Bernardo bietet kompatible FT- und DC-Absaugungen an – wenden Sie sich für die richtige Konfiguration an Krollit.
Sind Ersatzteile und Service verfügbar?
Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
