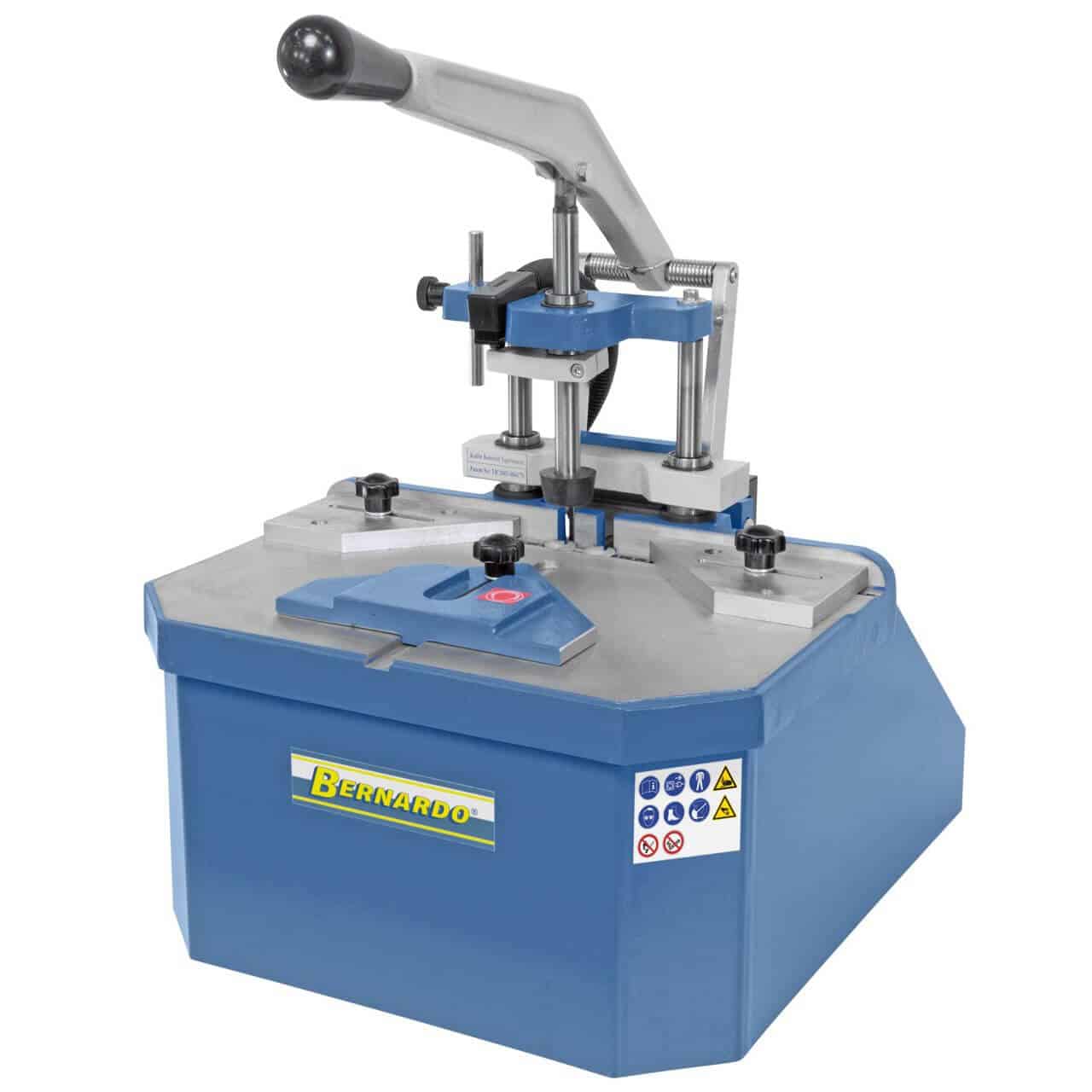

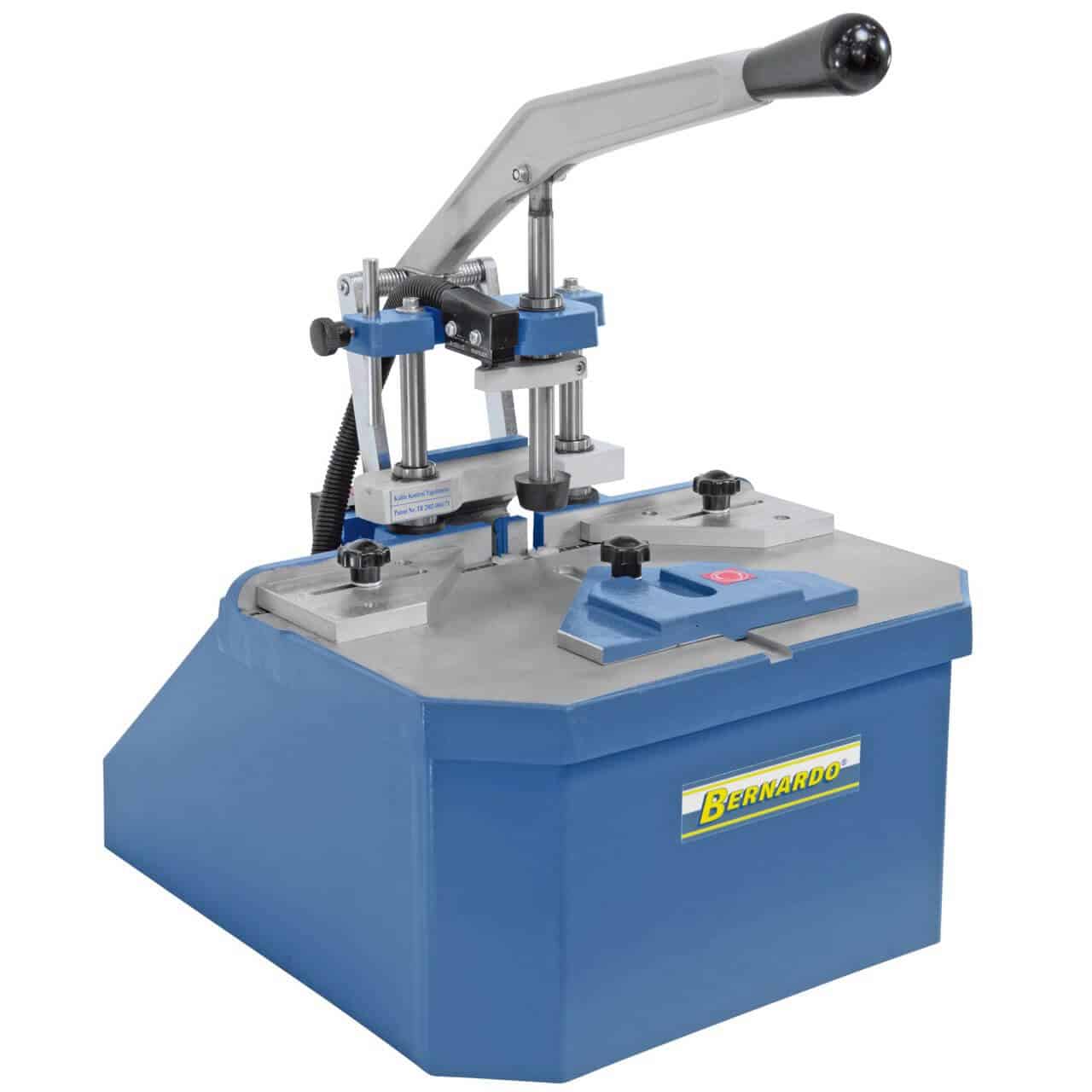

Bernardo KNF 2 Doppelschwalbenschwanzfräsmaschine – zwei Nuten pro Zyklus, 0,85 kW Motor, 32.000 U/min
Bernardo KNF 2 Doppelschwalbenschwanzfräsmaschine – zwei Nuten pro Zyklus, 0,85 kW Motor, 32.000 U/min ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Melden Sie sich für unseren Newsletter an
Erhalten Sie die neuesten Informationen über alle neuen Kollektionen, Verkäufe, Angebote und Ankunftsdaten.
-
Beschreibung
-
Produktsicherheit
-
Bewertungen
Beschreibung
- Anzahl pro Zyklus: 2 gleichzeitig
- Drehzahl: 32.000 U/min
- Motor: 0,85 kW – 230 V, einphasig
- Fräsabstand: 28 mm
- Frästiefe: 0 – 55 mm
- Maximale Profilbreite: 185 mm
- Gewicht: 16 kg
Wer nutzt die KNF 2 und wofür?

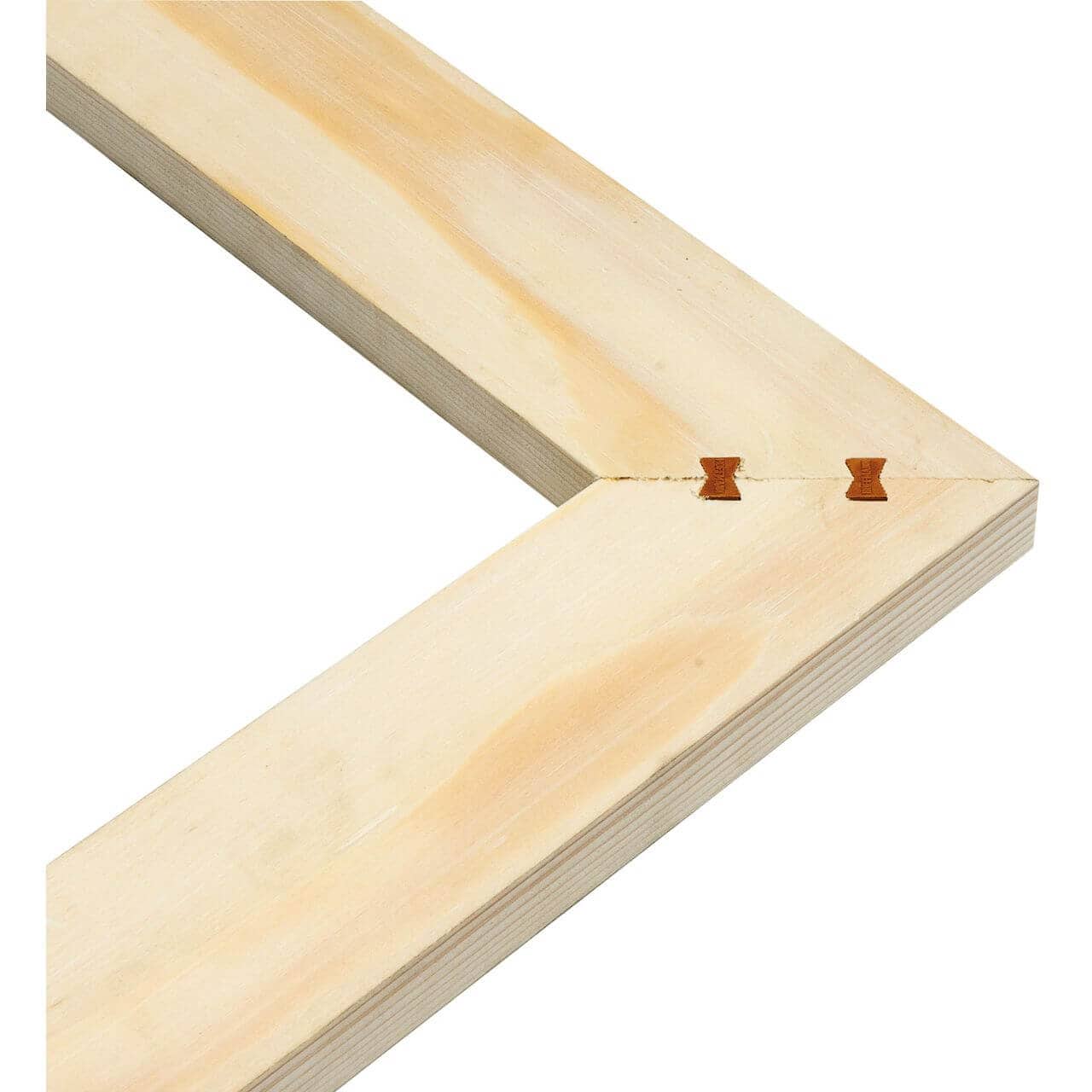

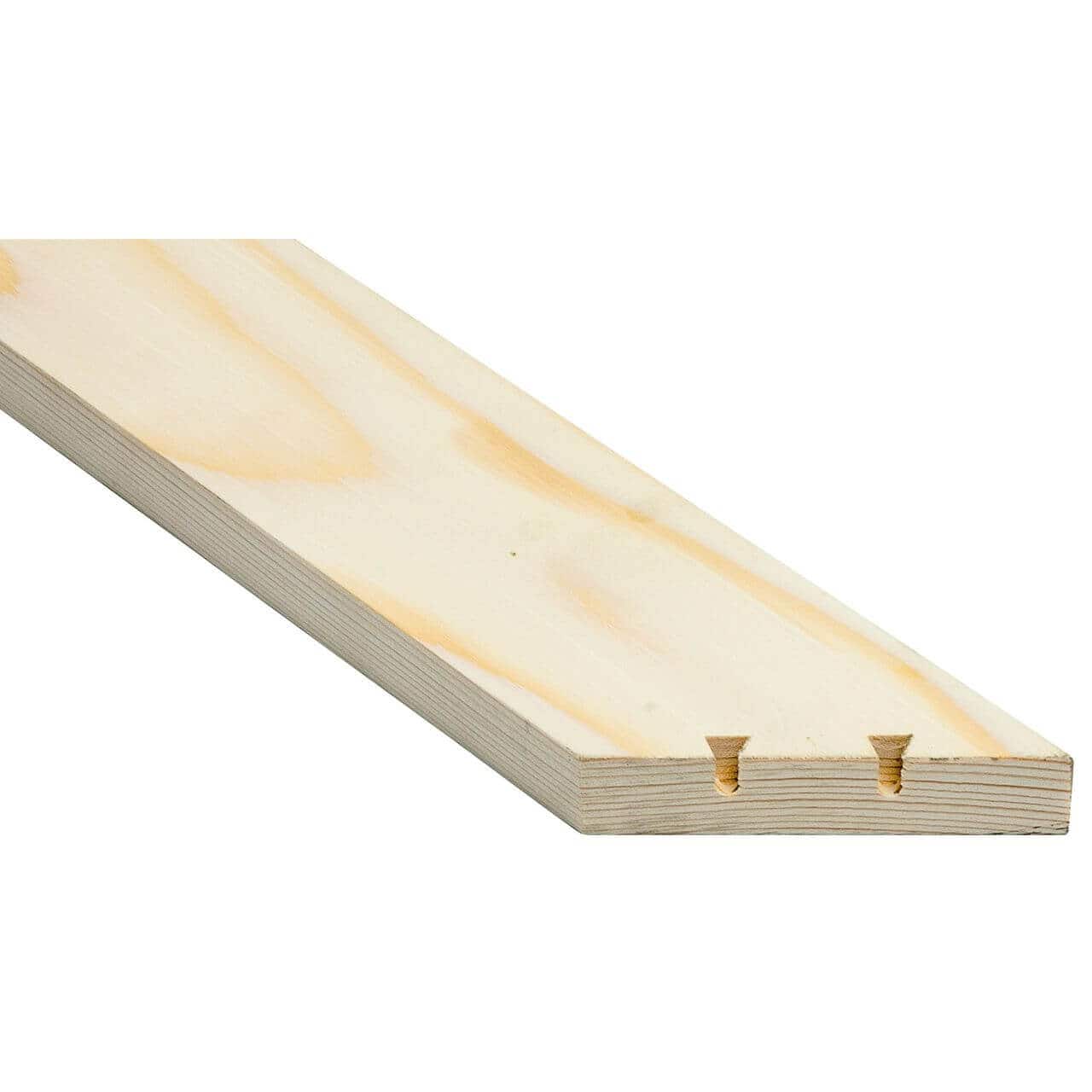

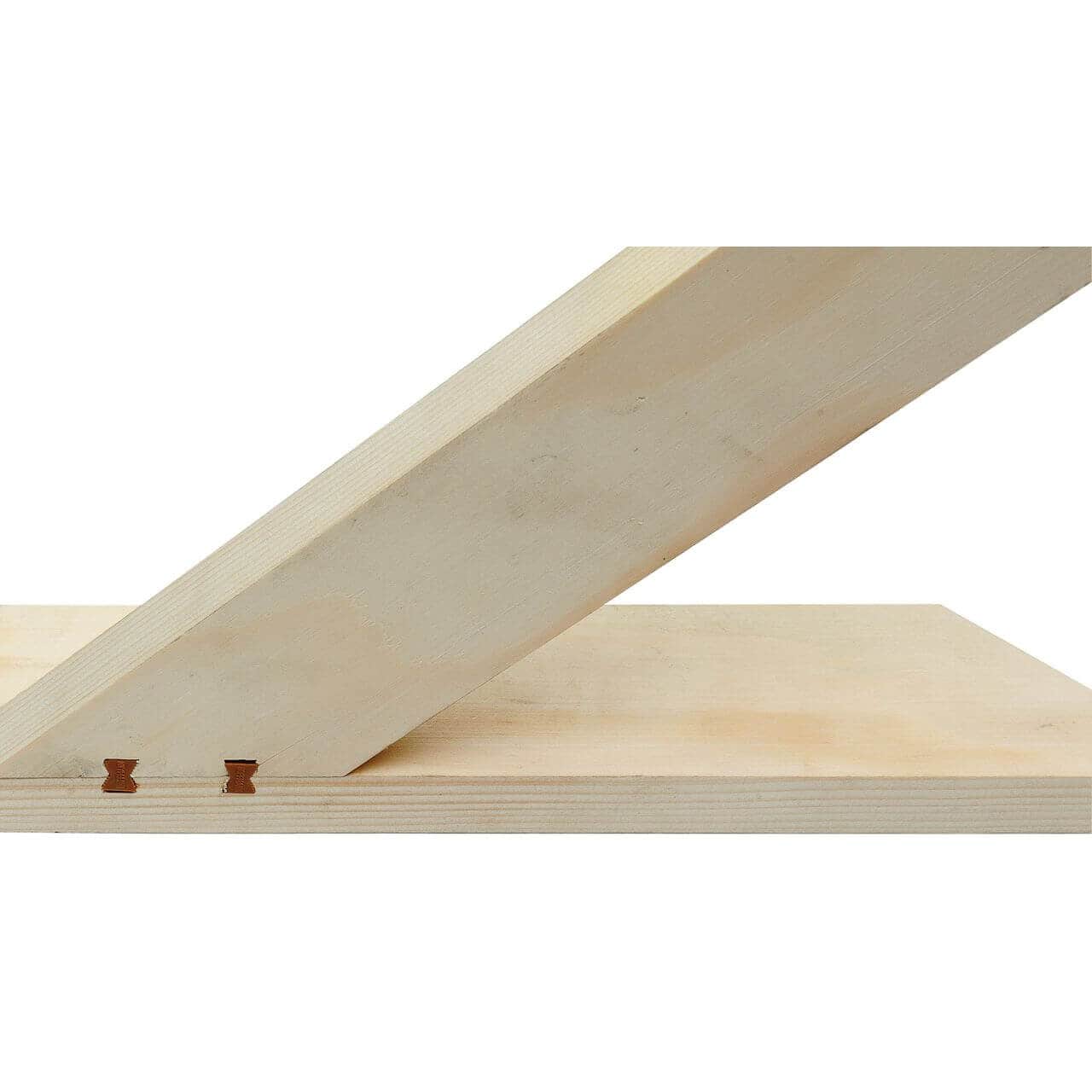

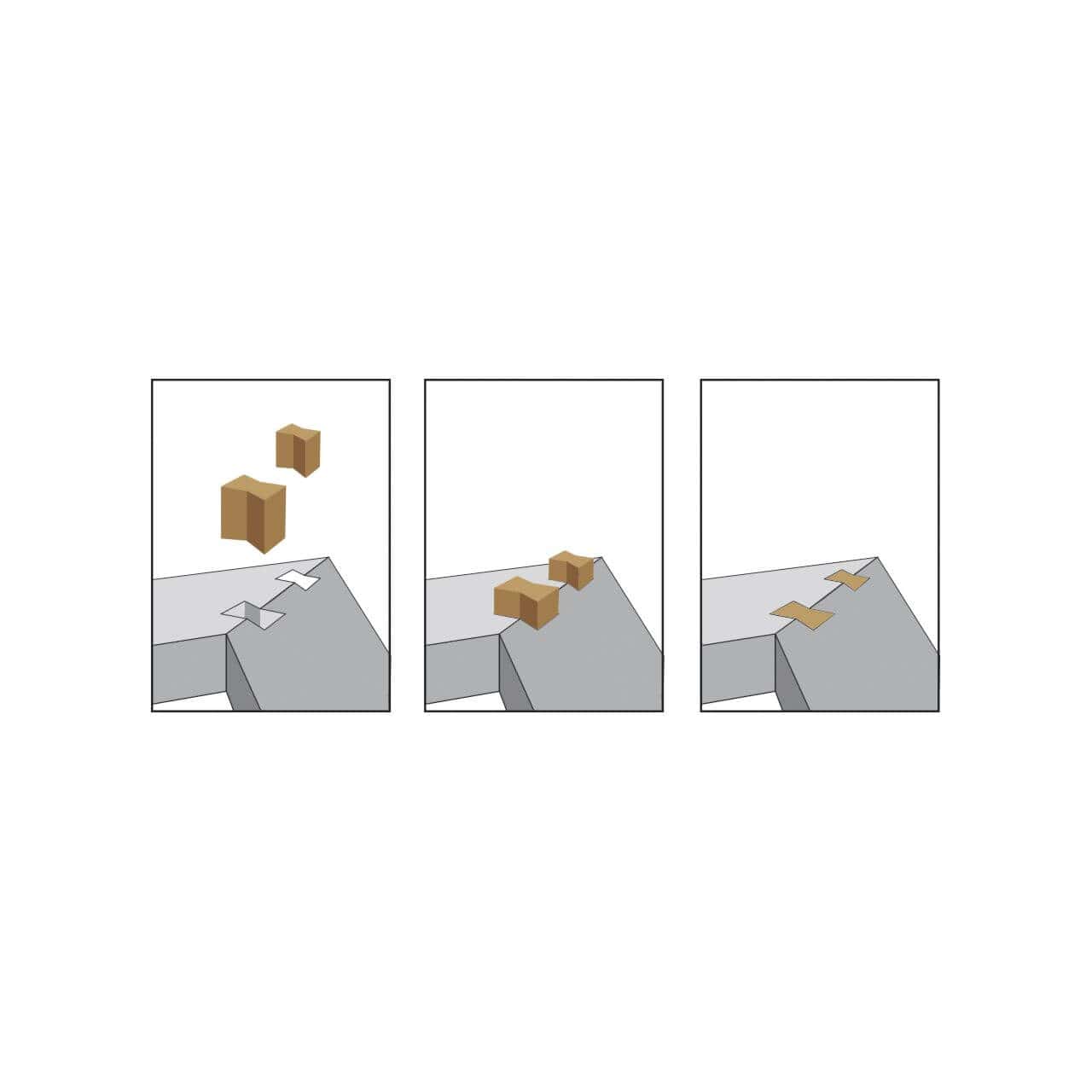

Die Bernardo KNF 2 ist eine manuelle Doppelendfräsmaschine, die für die Serienfertigung symmetrischer Schwalbenschwanzverbindungen entwickelt wurde. Sie fertigt in einem Arbeitsgang zwei parallele Nuten im festen Abstand von 28 mm per Hebel: Werkstück einspannen, fräsen, loslassen. Der Vorteil gegenüber der KNF 1 ist quantitativ: Sie halbiert die Bearbeitungszeit für Verbindungen mit zwei Nutpaaren, wie sie typischerweise bei Handläufen, Segmentbögen, Eckbänken und gebogenen Fenstern vorkommen. Der Motor mit integrierter Start/Stopp-Automatik startet beide Fräser beim Betätigen des Hebels und stoppt sie beim Loslassen. Dadurch werden Materialverbrauch und Verschleiß der Schneidkanten während der Pausen zwischen den Arbeitsgängen reduziert. Die beiden mitgelieferten W-2-Fräser decken die Standardausstattung ab, und die feste Geometrie des 28-mm-Abstands ermöglicht Wiederholgenauigkeit ohne Rüstvorgänge. In Kundenwerkstätten wird die Krollit von Tischlern mit Großserienfertigung, Schreinern für Handläufe und Brüstungen sowie Handwerksbetrieben mit regelmäßiger Verwendung von Doppelverbindungen eingesetzt.
Ihre Position im Bernardo-Sortiment
Die KNF 2 ist die Doppelversion der Bernardo KNF-Familie.
Unten sehen Sie die KNF 1 (Einzelfräser, Gewicht 10 kg) für Standard-Einfachnutverbindungen. Der feste Fräserabstand von 28 mm ist konstruktionsbedingt und entspricht dem Standard für leichte Holzverbindungen. Für andere Abstände ist keine Einstellung möglich; die KNF 2 ist für ihre spezifische Konfiguration optimiert. Für Werkstätten, die häufig 28-mm-Doppelnuten herstellen, amortisiert sich die KNF 2 schnell (halbe Bearbeitungszeit im Vergleich zu zwei Durchgängen mit der KNF 1). Für Werkstätten mit variablen Nutabständen ermöglicht die KNF 1 mit zwei Durchgängen beliebige Abstände.Krollit Logistik und Support
Der Versand von Bernardo dauert 5–9 Werktage (7 Tage im Süden). Mit einem Gewicht von 16 kg wird die Maschine in einer Schutzverpackung versendet und von einer Person transportiert. Original Bernardo W-2 Schwalbenschwanzfräser, Seitenführungen und Ersatzteile sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Kundensupport auf Italienisch ist verfügbar. Für wen ist die KNF 2 geeignet?
| Profil | Kompatibilität | Design |
|---|---|---|
| Begeisterte Hobbybastler | Geeignet | Überdimensioniert für gelegentliche Hobbyanwendungen. Für gelegentliche Anwendungen ist die KNF 1 einfacher und wirtschaftlicher. |
| Serienfertigung von Handlauf-/Brüstungsverbindungen | Empfohlen | Ein fester Abstand von 28 mm zwischen den Fräsern ist Standard für doppelte Handlaufverbindungen. Sie fertigt zwei Nuten pro Arbeitsgang und halbiert so die Bearbeitungszeit. |
| Schreinerarbeiten mit breiten Paneelen und Bögen | Empfohlen | Für symmetrische Verbindungen an breiten Elementen (Eckbänke, Segmentbögen, gebogene Fenster) beschleunigt die Doppelnut in einem Arbeitsgang die Fertigung erheblich. |
Nicht geeignet für: Bearbeitung mit Nutabständen ungleich 28 mm (der Abstand ist fest und nicht einstellbar); Verbindungen mit einfacher Nut (die KNF 1 ist die richtige Wahl); Werkstücke mit einer Breite von über 185 mm oder über 85 mm; gelegentliche Hobbyanfertigungen (übergroß).
Doppelte Fräsleistung
| Spezifikation | Wert |
|---|---|
| Nuten pro Zyklus | 2 gleichzeitig |
| Abstand zwischen den Fräsern | 28 mm (fest) |
| Durchmesser des Fräserhalters | 6 mm |
| Frästiefe | 0 – 55 mm |
| Max. Breitenprofil | 185 mm |
| Maximale Lichtstärke | 85 mm |
| Führungslänge | 390 mm |
Tabelle
| Angeben | Wert |
|---|---|
| Tabellenabmessungen | 380 × 220 mm |

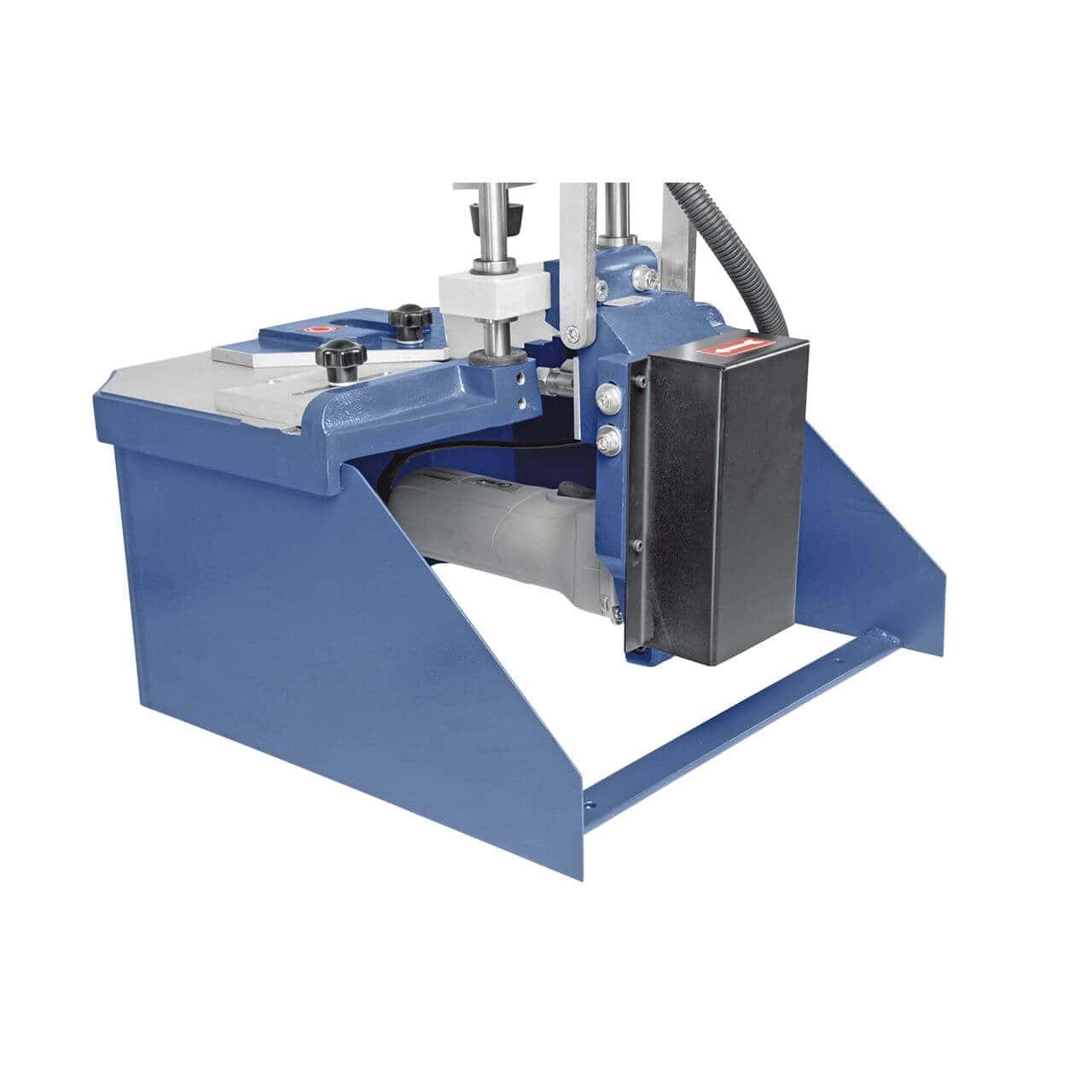

Motor e Drehzahl
| Spezifikation | Wert |
|---|---|
| Drehzahl | 32.000 U/min |
| Motorleistung | 0,85 kW |
| Stromversorgung | 230 V – 50 Hz – einphasig |
| Start/Stopp | Automatisch per Hebel |
Abmessungen und Gewicht
| Angeben | Wert |
|---|---|
| Maschinenabmessungen (L × B × H) | 400 × 500 × 730 mm |
| Gewicht | 16 kg |
Konformität
| Spezifikation | Wert |
|---|---|
| Kennzeichnung | CE |
Norm Ausstattung
- Bernardo KNF 2 Doppelendfräsmaschine

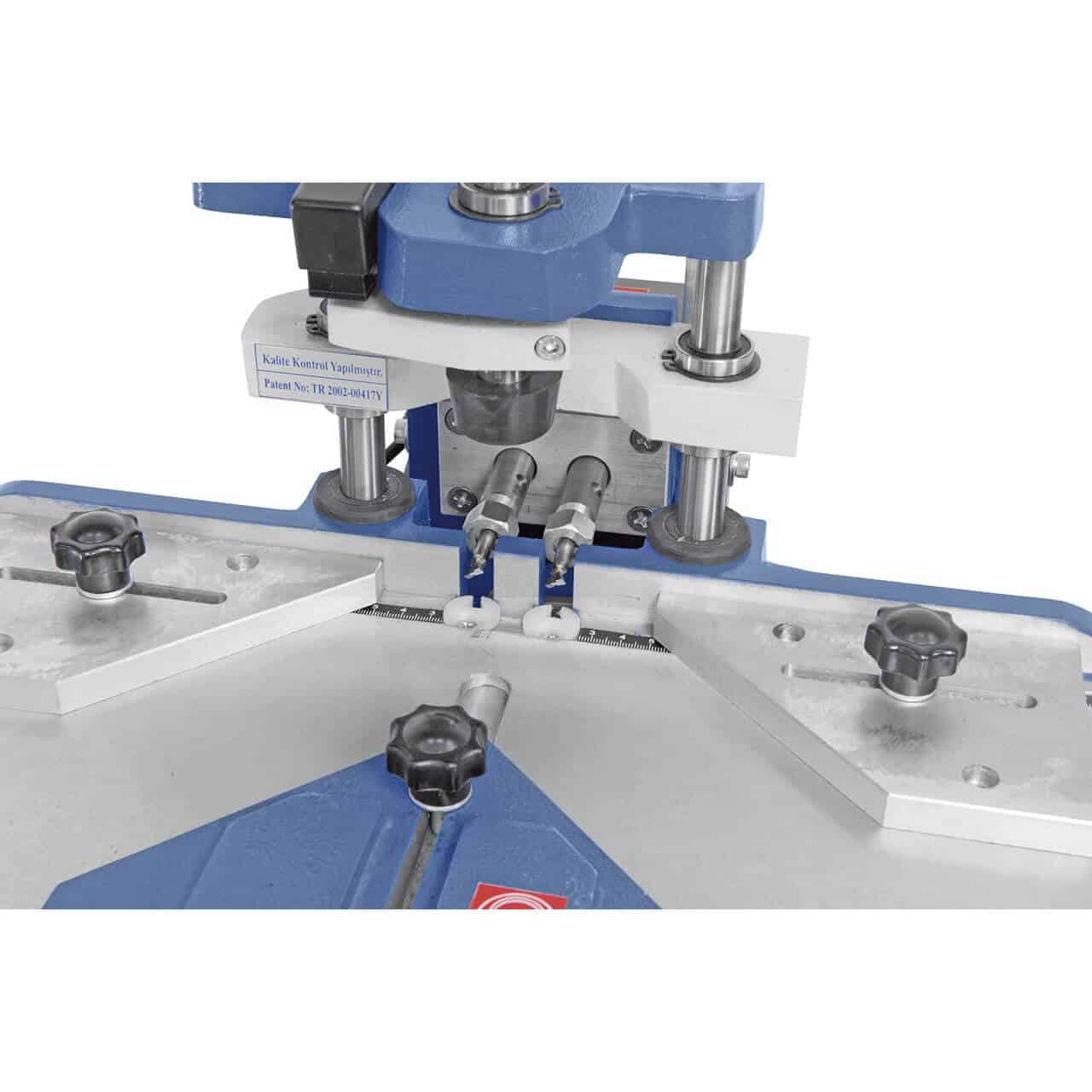

- 2 Nutfräser Typ W-2
- 45°-Winkelführung
- 2 Seitenführungen

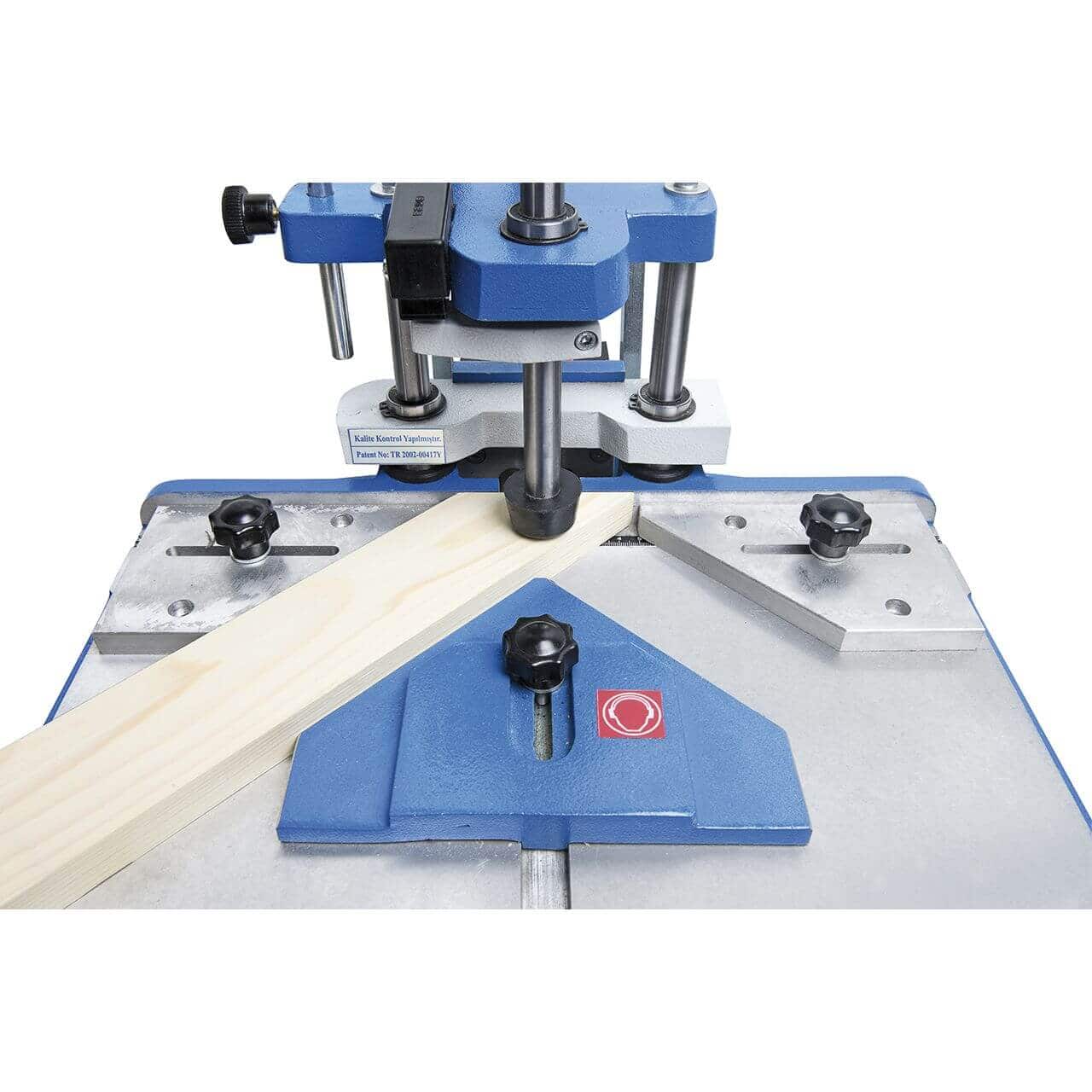

- Manuelle Spannvorrichtung
Häufig gestellte Fragen
Wann ist die KNF 2 sinnvoller als die KNF 1?
Wenn im Bearbeitungsprozess regelmäßig zwei parallele Nuten mit einem Abstand von 28 mm benötigt werden. Die KNF 2 halbiert die Bearbeitungszeit im Vergleich zu zwei Durchgängen mit der KNF 1. Für Verbindungen mit einer Nut ist die KNF 1 die richtige Wahl.
Die Analyse ist quantitativ: Für Werkstätten, die regelmäßig Standard-Doppelverbindungen herstellen, amortisiert sich der Preisunterschied durch die Zeitersparnis (Halbierung des Zyklus) bereits nach wenigen Monaten intensiver Nutzung. Für Werkstätten mit überwiegend gelegentlicher oder variabler Nutzung ist die KNF 1 mit zwei Durchgängen flexibler.
Kann ich den Abstand zwischen den Fräsern verändern?
Nein. Der Abstand von 28 mm ist konstruktionsbedingt fest. Für andere Abstände ist die KNF 1 mit zwei aufeinanderfolgenden Durchgängen erforderlich.
Der feste Abstand ist eine konstruktionsbedingte Entscheidung, die die Maschine für Standard-Leichtbauverbindungen (Handläufe, Brüstungen, Paneele) optimiert. Anwendungen mit anderen Abständen sind seltener und eignen sich daher besser für die KNF 1. Für die Fertigung mit anderen festen Abständen kontaktieren Sie bitte Krollit, um die Verfügbarkeit kundenspezifischer Bernardo-Versionen zu prüfen.
Ist der Hebel mit automatischer Start/Stopp-Funktion wirklich komfortabel?
Ja. Durch Drücken des Hebels werden beide Fräser gestartet und das Werkstück gleichzeitig eingespannt; durch Loslassen werden sie gestoppt. Es reduziert Arbeitsschritte, Ablauffehler, Energieverbrauch und Verschleiß.
Beim KNF 1 muss der Bediener Werkstück und Fräser in zwei separaten Bewegungen führen. Der KNF 2 mit integriertem Hebel vereinfacht den Arbeitszyklus: Ein einziger Handgriff aktiviert das gesamte System. Bei der Serienfertigung mit hoher Geschwindigkeit reduziert diese Ergonomie die Ermüdung des Bedieners und die Zykluszeit deutlich.
Verschleißen die Fräser gleichmäßig?
Unter geeigneten Bedingungen ja, in der Praxis kann sich jedoch einer aufgrund von Asymmetrien im Werkstück oder beim Bediener etwas schneller abnutzen. Es wird empfohlen, beide gleichzeitig zu ersetzen, um eine symmetrische Bearbeitung zu gewährleisten.
Die beiden originalen Bernardo W-2 Fräser arbeiten paarweise: Der Austausch nur eines Fräsers führt zu Leistungsunterschieden, die leicht unterschiedliche Nutentiefen zur Folge haben können. Für die Präzisionsfertigung sollten beide Fräser ausgetauscht werden, sobald einer Verschleißerscheinungen aufweist. Originale Bernardo-Ersatzfräser sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet.
Ist die KNF 2 für den Einsatz auf der Baustelle oder nur in der Werkstatt geeignet?
Geeignet für gelegentlichen Einsatz auf der Baustelle (Gewicht: 16 kg, von einer Person handhabbar). Für überwiegenden Einsatz auf der Baustelle ist die KNF 1 (10 kg) mobiler.
Die KNF 2 ist für den überwiegenden Einsatz in der Werkstatt/im Labor konzipiert, wo sie für die regelmäßige Produktion stationär bleibt. Ihre Abmessungen von 400 x 500 x 730 mm und ihr Gewicht von 16 kg ermöglichen zwar den gelegentlichen Transport zur Baustelle, sind aber nicht für den täglichen Einsatz optimiert. Für Baustellen, auf denen wiederholt Doppelfugen benötigt werden, empfiehlt sich die Einrichtung einer festen Arbeitsstation mit Stromanschluss oder der Einsatz der KNF 1 im Doppeldurchgangsmodus.
