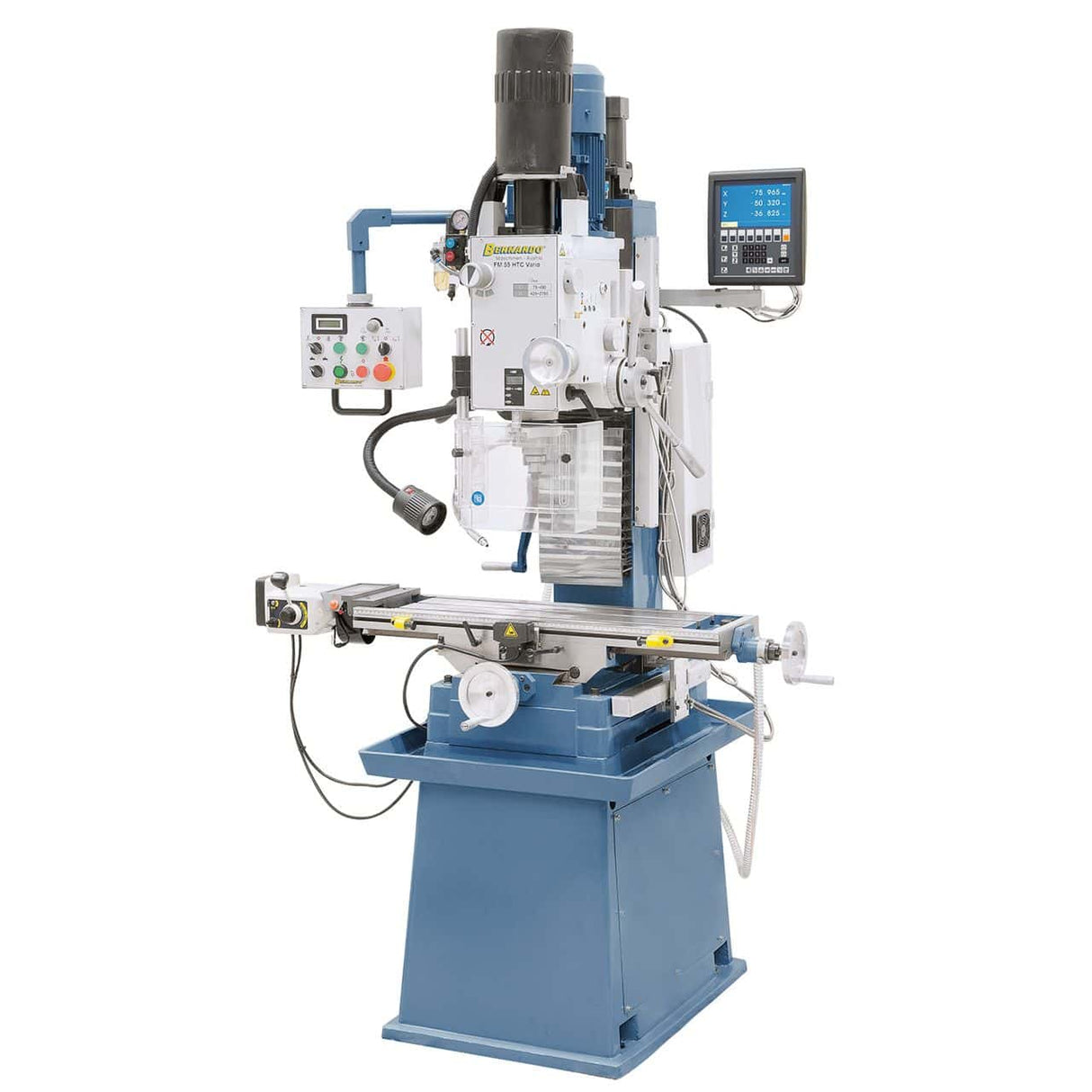

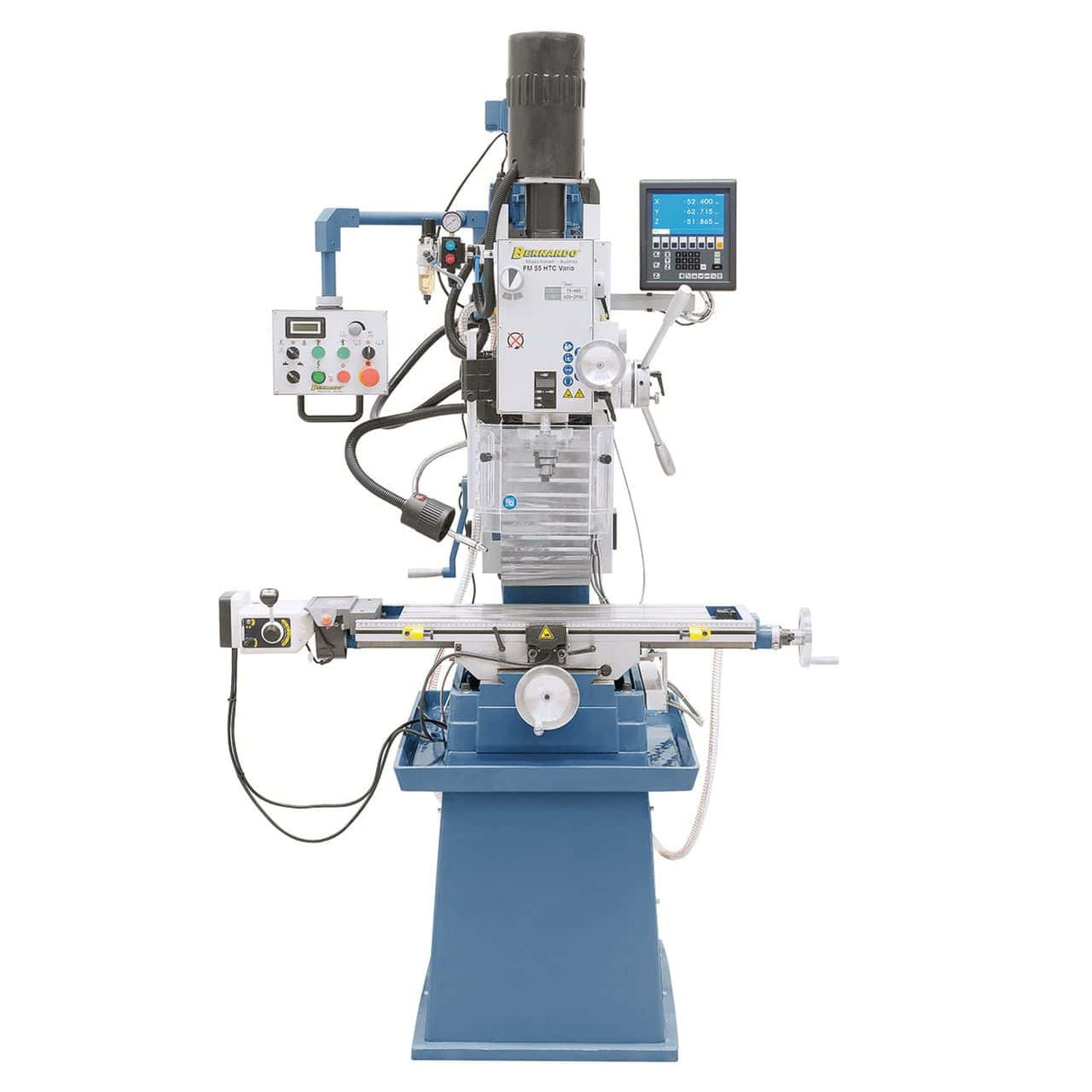

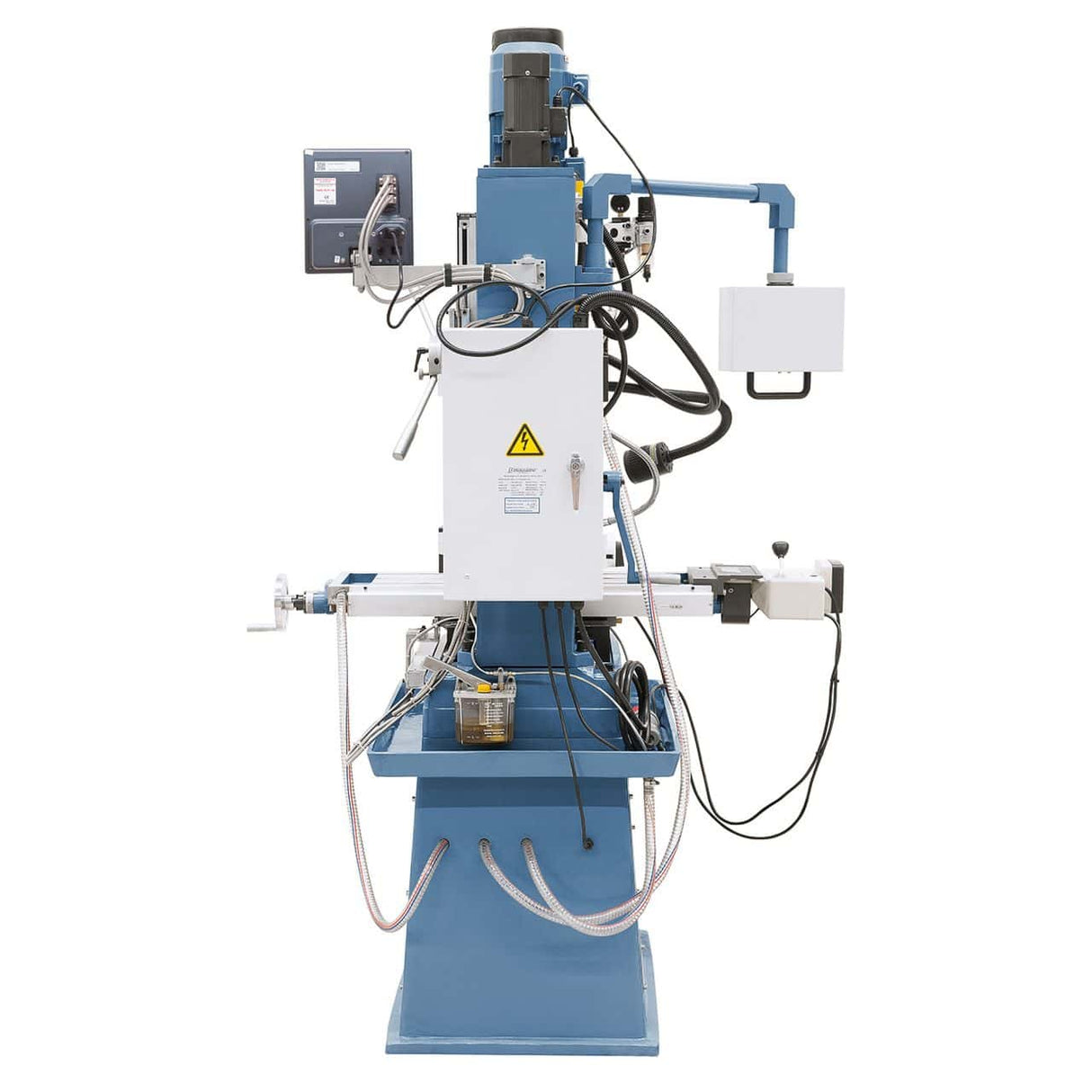

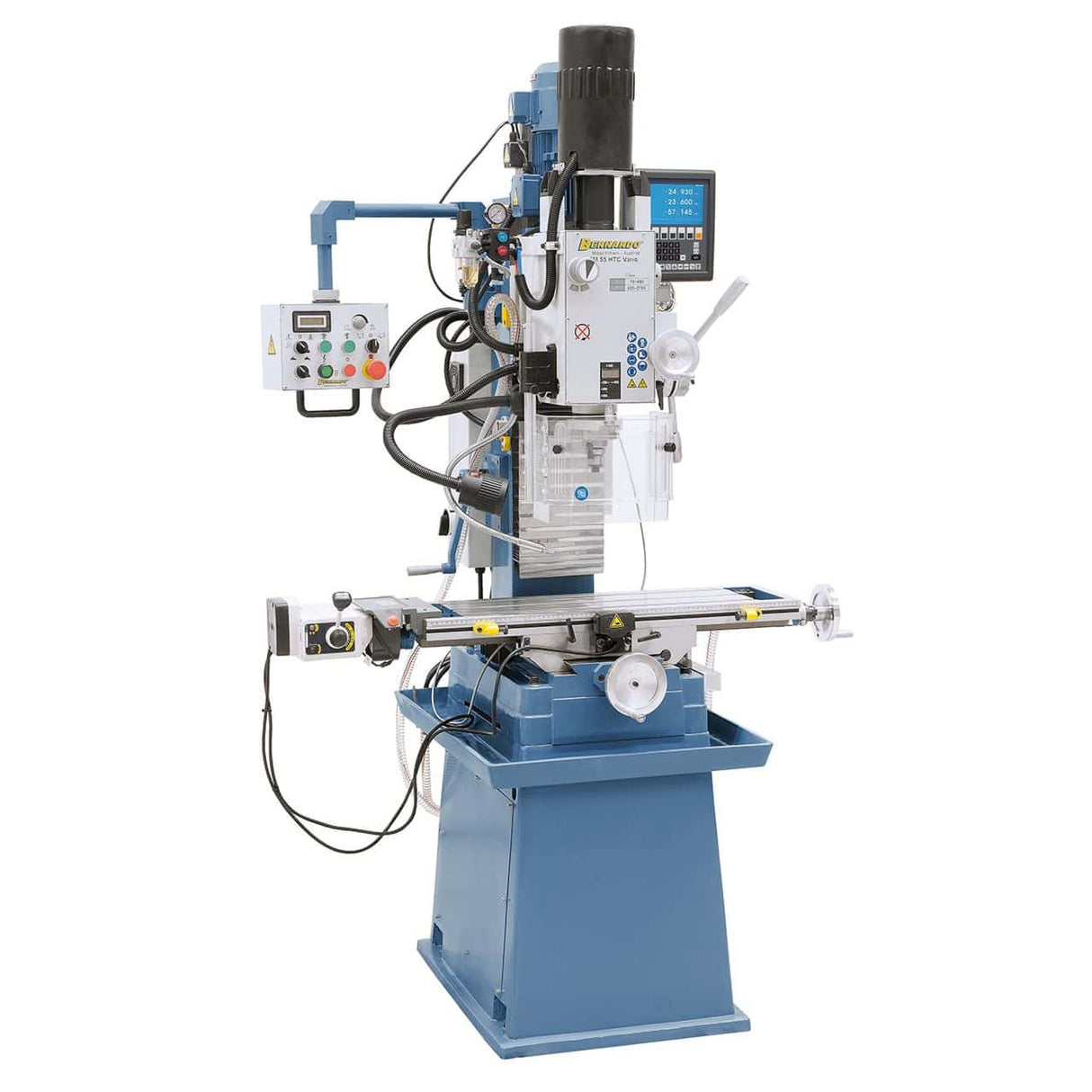

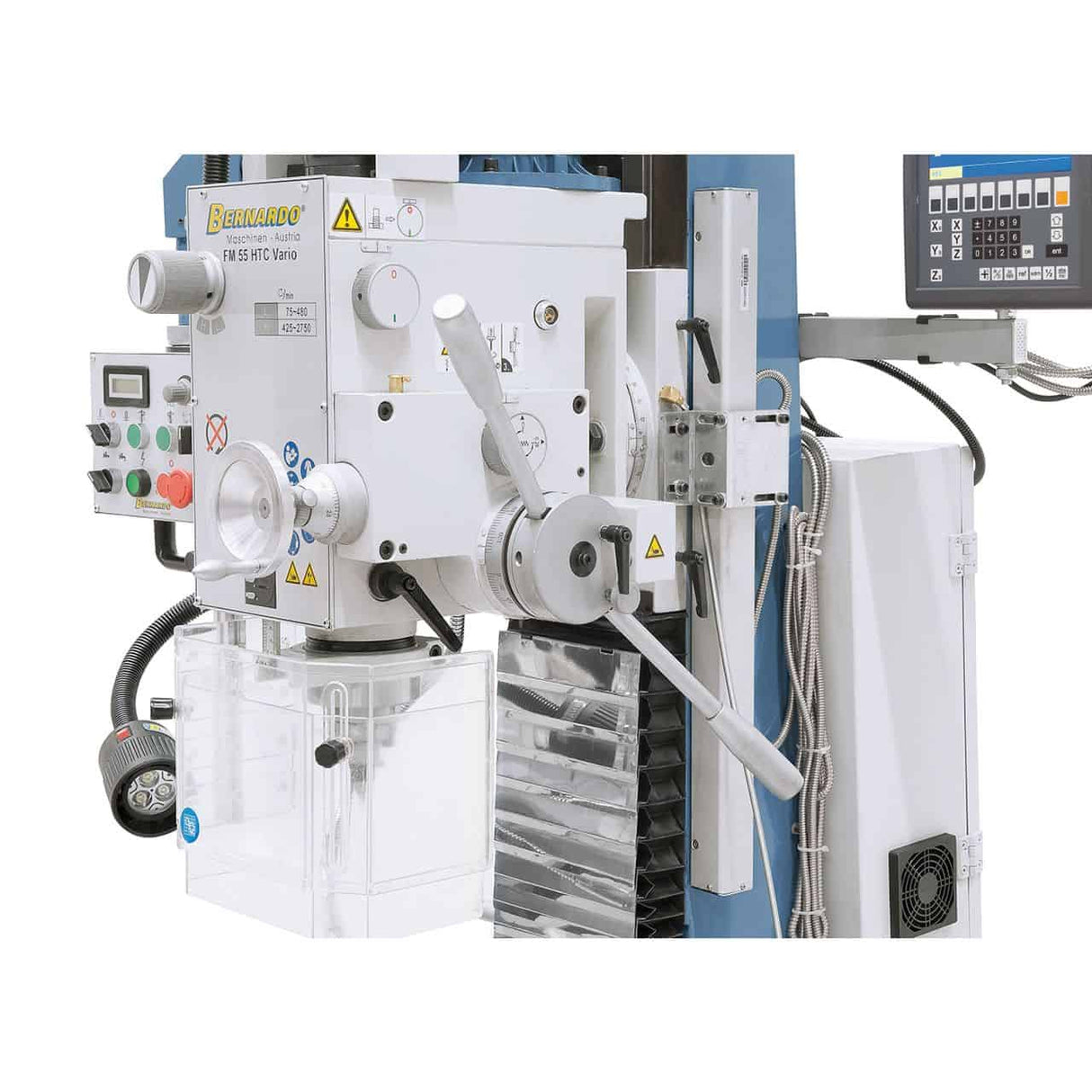

Bernardo FM 55 HTC Vario Bohr- und Fräsmaschine mit 3-Achsen-Display

Bernardo FM 55 HTC Vario Bohr- und Fräsmaschine mit 3-Achs-Display

Die Bernardo FM 55 HTC Vario Bohr- und Fräsmaschine mit 3-Achs-Digitaldisplay ist eine vielseitige Profimaschine für die Präzisionsbearbeitung von Stahl und Gusseisen. Mit einer Bohrleistung bis zu 32 mm in Stahl und 40 mm in Gusseisen, einem Fräskopf bis zu 80 mm und einer ISO-30-Spindelaufnahme garantiert sie hohe Leistung auch bei komplexesten Aufgaben. Der 800 × 240 mm große Tisch mit einem Verfahrweg von 420 × 200 mm ermöglicht umfangreiche Bearbeitungen, während der Fräskopf für maximale Flexibilität von -60° bis +60° geschwenkt werden kann. Der automatische Spindelvorschub, die Zentralschmierung und der 1,5-kW-Motor machen dieses Modell zuverlässig und leistungsstark. Ausgestattet mit LED-Beleuchtung, einem Frequenzumrichter und einem Kühlsystem ist die FM 55 HTC Vario eine Komplettlösung für Werkstätten und mechanische Betriebe.

---

Hauptspezifikationen

Bohrkapazität: Stahl Ø 32 mm, Gusseisen Ø 40 mm
Fräskopf max. Ø 80 mm
ISO 30 Spindelaufnahme
125 mm Bohrhub mit automatischem Vorschub
800 × 240 mm Tisch, 14 mm T-Nuten
Verfahrwege (X/Y): 420 / 200 mm
Schwenkkopf von -60° bis +60°
1,5 kW (400 V) Motor mit Frequenzumrichter
3-Achsen ES-12 V LCD-Digitalanzeige
Gewicht: 455 kg Technische Daten:

Spezifikation	Wert
Marke	Bernardo
Modell	FM 55 HTC Vario
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Fräskapazität des Bohrkopfes	80 mm
Anbaugeräte Spindel	ISO 30
Bohrhub	125 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Spindeldrehzahl	75 – 480 / 425 – 2750 U/min
Verfahrweg (X/Y)	420 / 200 mm
Tisch	800 × 240 mm
T-Nuten	14 mm
Kopfneigung	-60° / +60°
Abstand Spindel-Tisch	95 – 485 mm
Kopfhöhenverstellung	390 mm
Hubmotor	90 W
Hauptmotorleistung	1,5 kW (400 V)
Abmessungen (B × T) × H)	1270 × 960 × 2120 mm
Gewicht	ca. 455 kg

---

Lieferumfang:
ES-12 V LCD 3-Achsen-Digitalanzeige
Schnellspannfutter 3–16 mm / B16
ISO 30 / B16 Kegelspannfutter
M16 Spannfutter
ISO 30 / MK2 Adapter
Pneumatische Werkstückspannung
Höhenverstellbare Schutzabdeckung
Hubmotor für Fräskopf
ISO 30 / 27 mm Kombinationsfutter
Automatischer Spindelvorschub
Zentralschmierung
AL 450 D X-Achsen-Vorschub
Delta VFD-E Frequenzumrichter
Integrierte LED-Leuchte
Digitale Drehzahl- und Spindelanzeige
Gewindeschneidvorrichtung
Schutzlamellenabdeckung
Kühlsystem
Messskala
Gusseisensockel mit Kühlung Kanal

Logistik

Bernardo-Versand: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die kompakte Baureihe: kleinere Tische, MT2/MT3-Aufsätze, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsvorgänge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die professionellen Ausführungen: größere Tische, Werkzeugaufnahmen MT3/MT4, leistungsstärkere Motoren und längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlos einstellbare Spindeldrehzahl ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die flexibelste Konfiguration für Werkstätten, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über die Digitalanzeige. Bei Modellen ohne diese Bezeichnung ist sie als optionales Zubehör erhältlich. Bitte beachten Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Italienischer Kundendienst ist verfügbar.

Wie viel Platz wird in der Werkstatt für die BF/FM-Serie benötigt?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
