UJK Parf 600 mm Wiederholungsanschlagführung – Kit

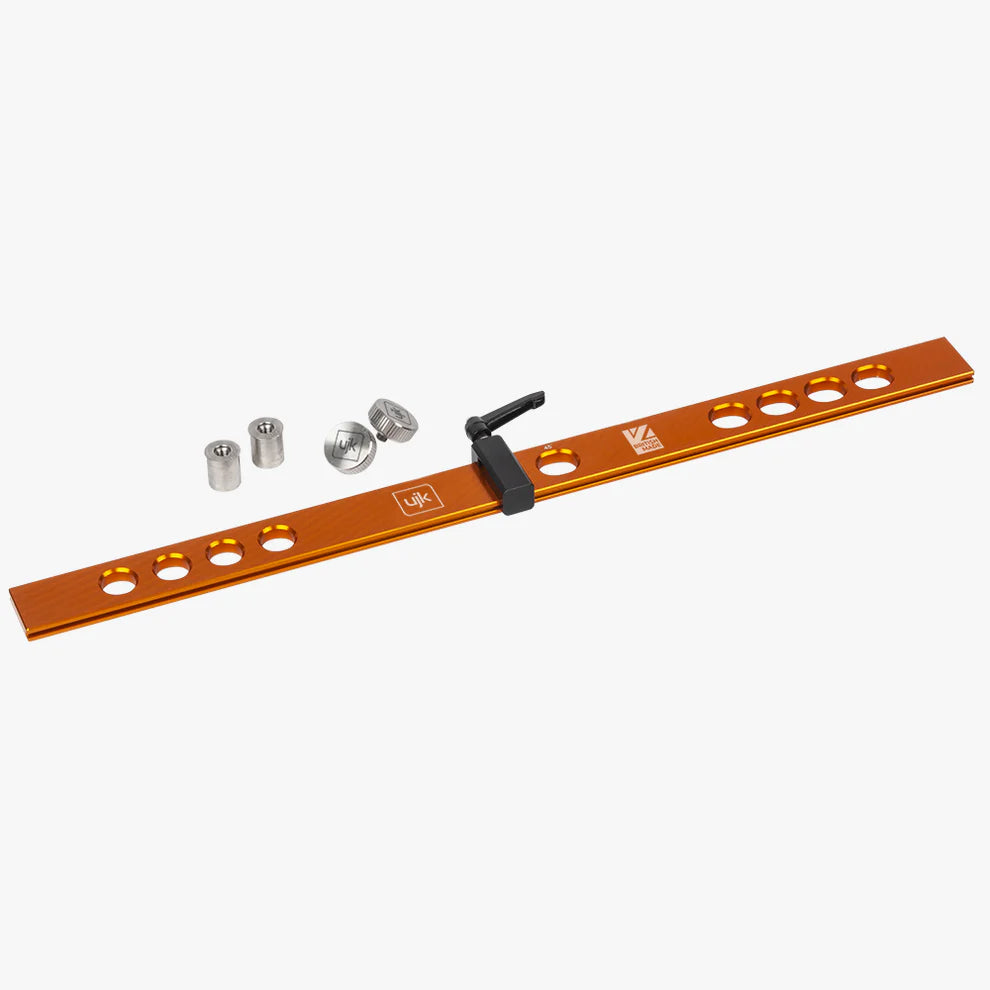

Die UJK Parf 600-mm-Repetieranschlagführung ist eine präzisionsgefertigte, eloxierte Aluminiumführung mit den Maßen 600 mm Länge, 10 mm Dicke und 40 mm Breite. Sie verfügt über zwei Sätze von 32-mm-Fasenbohrungen im Abstand von 460 mm, zwei 25-mm-Anschläge mit M8-Durchgangsgewinde, zwei Feststellknöpfe aus Edelstahl und einen verstellbaren Repetieranschlag mit Bristol-Hebelknopf. Kompatibel mit dem Parf MkII Bohrsystem, UJK Multifunktionstischen und dem Festool MFT/3 Tisch. Hergestellt in Großbritannien. Vertrieb in Italien durch Krollit, offizieller UJK-Vertriebspartner seit 2007.

• Länge: 600 mm
• Dicke: 10 mm
• Breite: 40 mm
• Material: Eloxiertes Aluminium, präzisionsgefertigt
• Lochsätze: 2 Sätze mit je 4 abgeschrägten Löchern, Abstand 460 mm entlang der Länge
• Lochabstand: 32 mm (kompatibel mit System 32 für den Möbelbau)
• Anschläge enthalten: 2 x 25 mm mit M8-Durchgangsgewinde
• Feststellknöpfe: 2 Edelstahl
• Wiederholungsanschlag: 1 verstellbar mit Bristol-Hebelknopf
• Positionierung 45°: Zusätzliche Bohrung enthalten
• Kompatibilität: Parf MkII-Bohrung System, Festool MFT/3 Tisch, UJK Multifunktionstische
• Herkunft: Großbritannien

Wer verwendet den UJK Parf 600 mm Wiederholanschlag und wofür?

Der UJK Parf Anschlag wird von Schreinern und Tischlern verwendet, die präzise, ​​wiederholbare Schnitte, Bohrungen und Markierungen auf einem Multifunktionstisch ausführen müssen, ohne die Arretierungsbolzen zwischen den Arbeitsgängen neu positionieren zu müssen. In Italien ist er besonders beliebt bei Möbelbauern, die mit dem System 32 arbeiten (die Bohrungen haben einen Abstand von 32 mm), bei Serienschnitten gleicher Länge oder an derselben Position an mehreren identischen Teilen sowie bei Profis, die an einem MFT-Tisch für die Schrank- und Schubladenmontage arbeiten. Hier bieten zwei im 90°-Winkel angeordnete Anschläge eine präzise Winkelreferenz. Der Anschlag macht das erneute Messen und Positionieren der Bolzen für jedes Teil überflüssig und reduziert so die Bearbeitungszeiten bei Serienfertigungen.

Krollit Logistik und Support

Versand innerhalb von 3–5 Werktagen ab Krollit-Lager in Monteforte Irpino (AV). Technischer Support auf Italienisch unter +39 0825-1494022.

Für wen ist die 600 mm UJK Parf Repetiererführung geeignet?

Profil	Kompatibilität	Muster
Schreiner, der Möbel mit System 32 auf einem Multifunktionstisch baut	Geeignet	Die Führungslöcher haben einen Abstand von 32 mm, ein Standardmerkmal von System 32; Durch Verschieben der Führung um ein Loch lässt sich die Position für das Bohren von Scharnieren, Schubladenschienen und anderen Beschlägen exakt in 32-mm-Schritten anpassen.
Für alle, die mit der MFT-Tischkreissäge Serienschnitte auf die gleiche Länge ausführen.	Geeignet.	Der verstellbare Wiederholanschlag ermöglicht das Zuschneiden mehrerer Werkstücke auf die gleiche Länge ohne erneutes Messen; die Führung macht ein Umpositionieren der Anschlagbacken zwischen den Schnitten überflüssig.
Für alle, die Werkstücke mit einer Länge von über 600 mm bearbeiten und eine längere Führung benötigen.	Nicht geeignet.	Für Werkstücke mit einer Länge von über 600 mm ist eine 1000-mm-Version derselben Führung erhältlich. Die 600-mm-Version ist nicht für die Verwendung auf der kurzen Seite des UJK-Isometrietisches geeignet.

Nicht geeignet für: Die Verwendung auf der kurzen Seite des UJK-Isometrietisches (gemäß Herstellerangaben) sowie für Werkstücke mit einer Länge von mehr als 600 mm, für die eine 1000-mm-Version erhältlich ist. Die Verwendung auf der kurzen Seite des UJK-Isometrietisches (gemäß Herstellerangaben) sowie für Werkstücke mit einer Länge von mehr als 600 mm ist nicht geeignet. Hierfür ist eine 1000-mm-Version erhältlich.

Technische Daten

Schienenabmessungen

Länge	600 mm
Dicke	10 mm
Breite	40 mm
Material	Eloxiertes Aluminium

Bohrungen und Positionierung

Anzahl der Bohrungen	2 Sätze mit je 4 abgeschrägten Bohrungen
Abstand zwischen Sätze	460 mm
Lochabstand	32 mm (System 32 kompatibel)
Erster Lochsatz	Präziser Durchmesser 20 mm
Zweiter Lochsatz	Leicht ovalisiert zum Ausgleich von Unebenheiten
Loch für 45°-Positionierung	Ja, enthalten

Ausrüstung

Mitnehmer enthalten	2 x 25 mm mit M8-Gewinde Bohrung
Verriegelungsknöpfe	2 x Edelstahl
Wiederholungsstopp	1 x verstellbar mit Bristol-Hebelknopf
Kompatibilität mit Arbeitsplatten	Parf MkII System, Festool MFT/3 Tisch, UJK Multifunktionstische
Herstellungsland	Großbritannien

Vergleich mit der 1000-mm-Version

Parameter	600-mm-Führung	1000 mm	Wann Sie die 600-mm-Führung wählen
Länge	600 mm	1.000 mm	Hobel und Werkstücke bis 600 mm
Lochsätze	2 Sätze	3 Sätze	Arbeiten auf einem Standardtisch MFT/3
Ausrüstung	Identisch	Identisch	Gleich Funktionalität
Aufstellfläche	Kleiner	Größer	Werkstätten mit begrenztem Platzangebot

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Wie funktioniert der UJK Parf-Anschlag?

Der Anschlag wird in den Parallelanschlag eingesetzt und mit dem Bristol-Hebelknopf in jeder Position entlang der Länge arretiert. Das Werkstück liegt am Anschlag an, und die Längsschnittsäge führt den Schnitt aus. Für das nächste Werkstück wird das neue Werkstück eingesetzt, an derselben Stelle am Anschlag angesetzt und geschnitten: Jedes Werkstück hat die gleiche Länge, ohne dass erneut gemessen werden muss. Durch Verschieben der Führung um ein Loch verschiebt sich die Position des Werkstücks um 32 mm. So lassen sich Längen, die Vielfache von 32 mm sind, mit der gleichen Präzision wie beim System 32 für den Möbelbau realisieren. ...

Die zweite Lochgruppe ist im Durchmesser leicht ovalisiert, um die geringen Abweichungen im Lochabstand der 20-mm-Bohrungen an Multifunktionstischen auszugleichen. Die erste Lochgruppe hat einen Lochabstand von 20 mm. Die ovalisierte zweite Lochgruppe sorgt für eine reibungslose Montage der Führung auch auf Oberflächen mit leichten Abweichungen im Lochabstand. So wird sichergestellt, dass beide Haken korrekt sitzen, ohne dass ein bestimmtes Lochpaar ausgewählt werden muss.

Haben die mit der Führung mitgelieferten Haken das gleiche M8-Gewinde wie die Ankerhaken?

Ja. Die beiden mitgelieferten 25-mm-Haken haben ein M8-Gewinde und sind somit funktionsgleich mit den M8-UJK-Parf-Ankerhaken. Dadurch können sie sowohl als Führungshaken als auch als Ankerpunkte für Klemmen und Vorrichtungen verwendet werden, wenn die Führung nicht montiert ist.
