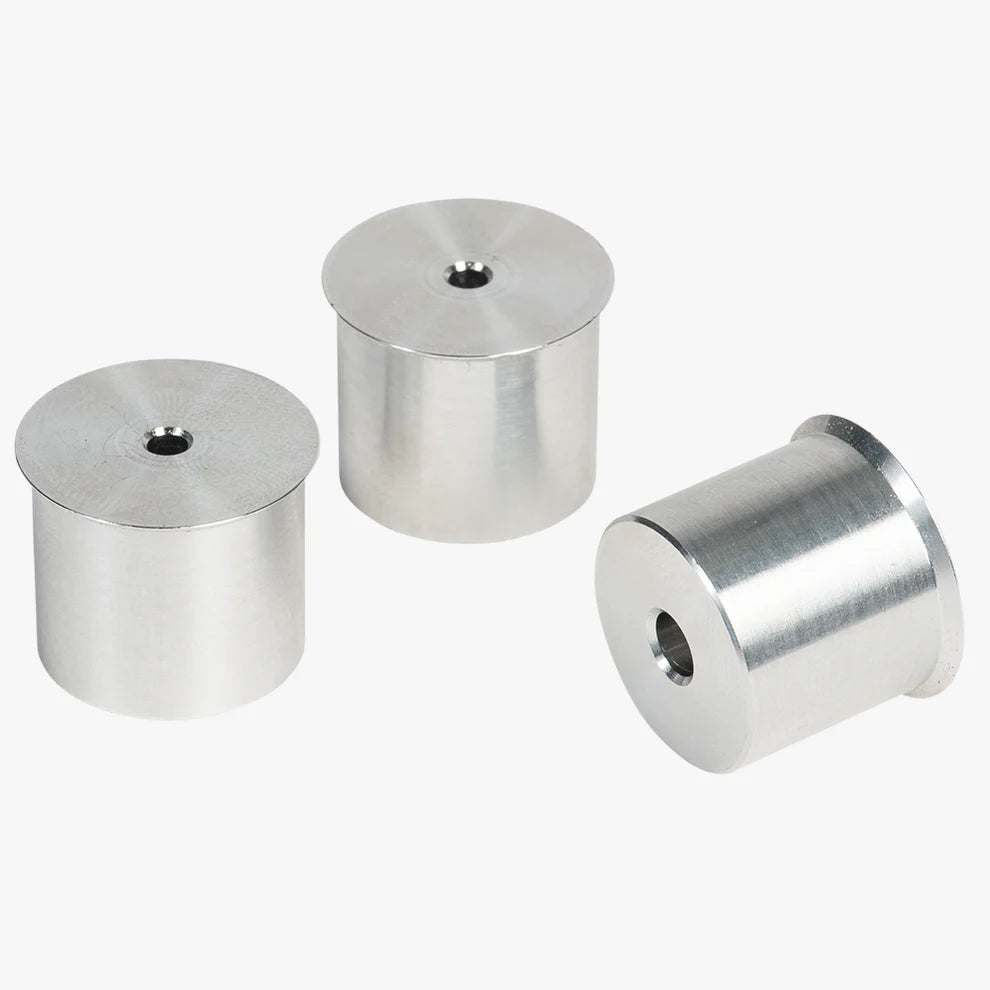

Inspektionshaken aus Aluminium für das UJK Parf-System – 3er-Set
Beschreibung
- Durchmesser: 20 mm
- Zentralbohrung: 3 mm (Referenzpunkt für die Pilotbohrung des Parf MkII-Systems)
- Material: CNC-gefrästes Aluminium
- Lieferumfang: 3er-Set
- Funktion: Präzise Referenzpunkte für die 20-mm-Rastererweiterung auf einem vorhandenen Tisch
- Anforderung an die Bohrung: 20 mm Fase um die Bohrung
- Systemkompatibilität: UJK Parf MkII und MkI Führungssystem
- Tischkompatibilität: UJK Multifunktionstisch, Festool MFT/3, Rastertische mit 20 mm Fasenbohrungen
- Herkunft: Große Bretagne
Krollit Logistik und Support
Versand innerhalb von 3–5 Werktagen ab Lager Krollit in Monteforte Irpino (AV). Technischer Support auf Italienisch unter +39 0825-1494022. Für wen sind die UJK Parf Revisionshaken geeignet?
| Profil | Kompatibilität | Anwendungszweck |
|---|---|---|
| Für alle, die einen Multifunktionstisch besitzen und das 20-mm-Lochmuster erweitern möchten. | Geeignet für: | Die Revisionshaken passen in vorhandene Bohrungen und liefern die 3-mm-Bohrung, die für den Pilotbohrer des Parf MkII-Systems benötigt wird, um die neuen Bohrungen präzise und nahtlos in das bestehende Lochmuster einzusetzen. |
| Für alle, die eine oder mehrere 20-mm-Bohrungen im Tisch beschädigt haben und diese reparieren möchten. Exakt | Geeignet | Die Korrekturhaken neben dem beschädigten Loch dienen als 3-mm-Referenzpunkte, die das Parf MkII-System benötigt, um an der korrekten Position nachzubohren, ohne dass manuell nachgemessen werden muss. |
| Für alle, die zum ersten Mal eine Arbeitsplatte ohne vorhandene Löcher bohren müssen. | Nicht geeignet. | Die Korrekturhaken benötigen vorhandene 20-mm-Löcher als Referenz. Für das erste Bohren einer neuen Arbeitsplatte ist das Parf MkII-Bohrsystem auch ohne Korrekturhaken ausreichend. |
Nicht geeignet für: Das erste Bohren einer neuen Arbeitsplatte ohne vorhandene Löcher. und für Oberflächen mit 20-mm-Bohrungen ohne Fase, für die vor dem Einsetzen das UJK-Kombinationswerkzeug zum Anfasen und Reiben erforderlich ist.
Technische Daten
Technische Daten
| Durchmesser | 20 mm |
| Mittelbohrung | 3 mm |
| Material | Aluminium |
| Bearbeitung | CNC |
| Lieferumfang | Satz mit 3 Einpresshaken |
| Anforderungen an die Bohrung | Fase um die 20-mm-Bohrung |
| Systemkompatibilität | UJK Parf MkII und MkI Führungssystem |
| Tischkompatibilität | UJK Multifunktionstisch, Festool MFT/3, Rastertische mit 20-mm-Fasenbohrungen |
| Herstellungsland | Großbritannien |
Garantie
Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.
Krollit-Garantiebedingungen ansehenFAQ / Häufig gestellte Fragen
Häufig gestellte Fragen
Wie verwende ich die Inspektionshaken mit dem Parf MkII Bohrsystem?
Die Inspektionshaken passen in die 20-mm-Bohrungen 20 mm von der vorhandenen Tischplatte entfernt, die an den Bereich angrenzen, in dem Sie neue Bohrungen hinzufügen möchten. Die 3-mm-Bohrung in der Mitte jedes Korrekturbolzens dient als Pilotbohrung für den 3-mm-Bohrer des Parf MkII-Systems. Dieses System nutzt diese Referenzpunkte, um den Führungsblock exakt zu positionieren und die neuen 96-mm-Teilungslöcher im bestehenden Raster zu bohren.
Ohne Korrekturbolzen müsste man die Positionen manuell neu messen, um neue Löcher in ein bestehendes Raster einzufügen. Dies könnte zu kumulativen Fehlern führen. Die Korrekturbolzen gewährleisten, dass die neuen Löcher mit der ursprünglichen Genauigkeit des Parf MkII-Systems ausgerichtet werden.
Wie viele Korrekturbolzen werden benötigt, um das Raster zu erweitern?
Das Set enthält 3 Korrekturbolzen. Dies ist die Mindestanzahl, um die Position einer neuen Lochreihe oder -spalte mithilfe des Satzes des Pythagoras im Parf MkII-System festzulegen. Drei Korrekturbolzen an bekannten Positionen des bestehenden Rasters liefern die drei Referenzpunkte, die das System benötigt, um die Rechtwinkligkeit und Ausrichtung neuer Bohrungen sicherzustellen.
Sind Korrekturbolzen sowohl mit dem Parf MkI- als auch mit dem MkII-System kompatibel?
Ja. Korrekturbolzen sind mit beiden Versionen des Parf-Bohrsystems kompatibel: MkI und MkII. Die 3-mm-Bohrung in der Mitte des Bolzens ist für den 3-mm-Pilotbohrer ausgelegt, der in beiden Systemversionen enthalten ist.
Können Korrekturbolzen auch zur Reparatur beschädigter Bohrungen verwendet werden?
Ja. Wenn eine oder mehrere 20-mm-Bohrungen in der Platte durch Verschleiß beschädigt oder überdehnt wurden, liefern Korrekturbolzen, die in benachbarte, intakte Bohrungen eingesetzt werden, die notwendigen Referenzpunkte, um die beschädigte Bohrung mit dem Parf MkII-System exakt an der richtigen Position nachzubohren. Das Ergebnis ist eine neue Bohrung mit der ursprünglichen Toleranz an der korrekten Position im Raster.
Was ist der Unterschied zwischen Revisionshaken und UJK Parf Ankerhaken?
Revisionshaken haben eine 3-mm-Zentralbohrung zur Positionierung des Pilotbohrers des Parf MkII-Systems. Ankerhaken haben ein M8-Gewinde zur Befestigung von Klemmen und Vorrichtungen. Revisionshaken sind Zubehörteile ausschließlich zum Aufweiten und Reparieren des Lochrasters; Ankerhaken sind Zubehörteile zum Spannen und für den Vorrichtungsbau.
-
