M8-Ankerbolzen für UJK Parf Multifunktionstisch – Paar

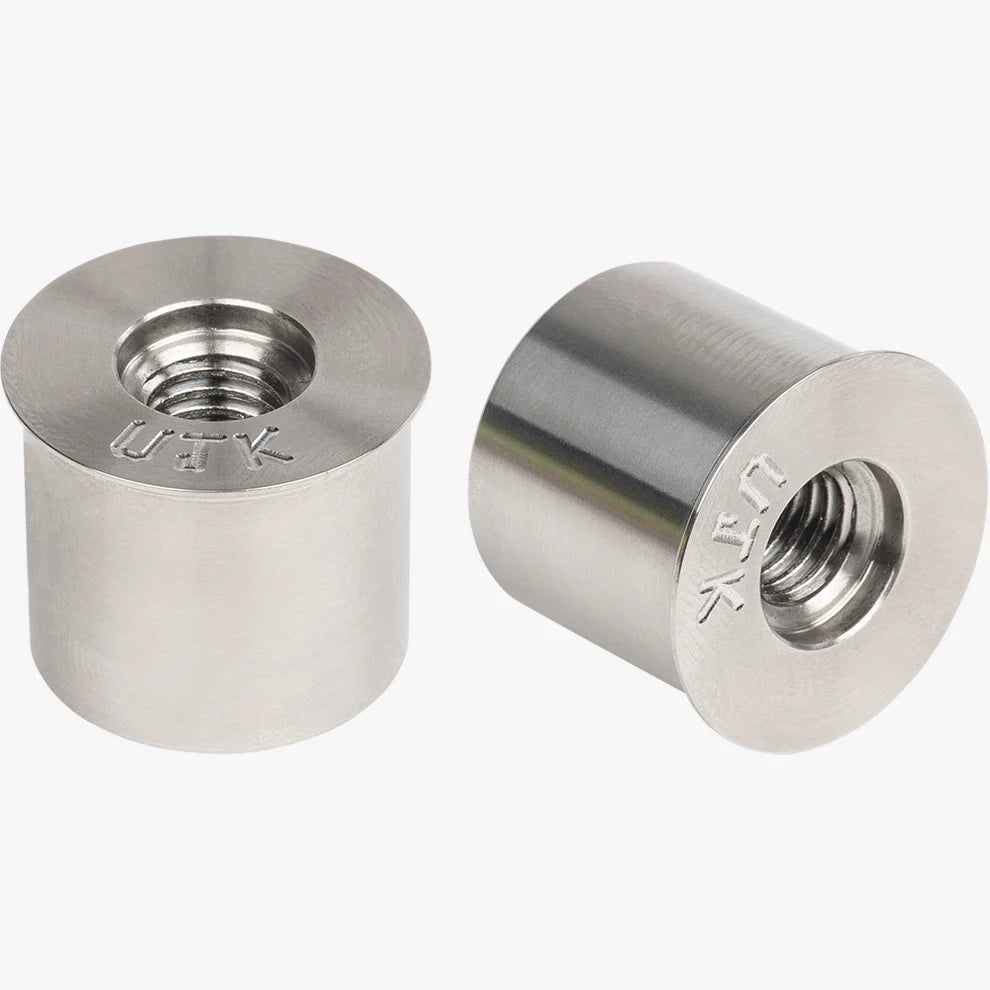

Die UJK Parf M8 Ankerhaken werden paarweise geliefert und sind CNC-gefräst aus Edelstahl 303. Sie haben einen Durchmesser von 20 mm und eine Gesamthöhe von 18 mm. In die 20 mm großen, angefasten Bohrungen des Multifunktionstisches eingesetzt, schließen sie bündig mit der Oberfläche ab und bieten ein durchgehendes M8-Gewinde für vielfältige Spann- und Vorrichtungsanwendungen. Kompatibel mit dem Festool MFT/3 Tisch und allen Rastertischen mit 20 mm großen, angefasten Bohrungen. Hergestellt in Großbritannien. Vertrieb in Italien durch Krollit, offizieller UJK-Vertriebspartner seit 2007.

• Durchmesser: 20 mm
• Gesamthöhe: 18 mm
• Durchgehendes Mittelgewinde: M8
• Einbauposition: Bündig mit der Tischoberfläche
• Material: CNC-gefräster Edelstahl 303
• Voraussetzung für die Bohrung: 20 mm Fase um die Bohrung erforderlich
• Lieferumfang: Paar (2 Haken)
• Anwendungen: Spannvorrichtungen, Hobelanschläge, Vorrichtungsbau und Spezialausrüstung
• Tischkompatibilität: UJK Multifunktionstisch, Festool MFT/3, Rastertische mit 20 mm Fasenbohrungen
• Herkunft: Große Bretagne

Wer verwendet M8? UJK Parf Ankerbolzen – wofür?

M8 UJK Parf Ankerbolzen werden von Schreinern und Vorrichtungsbauern verwendet, die feste M8-Gewindeankerpunkte in Multifunktionstischen benötigen, um individuelle Klemmen, Hobelanschläge, Winkelführungen und spezielle, am Tisch befestigte Vorrichtungen herzustellen. In Italien werden sie vor allem von Anwendern eingesetzt, die individuelle Spannsysteme für wiederkehrende Arbeitsgänge mit fester Referenz am Tisch bauen, von Herstellern komplexer Vorrichtungen mit M8-Schrauben und von Fachleuten, die jede 20-mm-Bohrung im Tisch in einen Ankerpunkt verwandeln möchten, ohne darunter bohren zu müssen. Im Gegensatz zu anderen UJK-Systembolzen ragen die Ankerbolzen nicht über die Arbeitsfläche hinaus, sodass flache Werkstücke direkt darauf positioniert werden können.

Krollit Logistik und Support

Versand innerhalb von 3–5 Werktagen ab Krollit-Lager in Monteforte Irpino (AV). Technischer Support auf Italienisch unter +39 0825-1494022.

Für wen sind die M8 UJK Parf Ankerhaken geeignet?

Profil	Kompatibilität	Muster
Holzbearbeiter und Vorrichtungsbauer, die Gewindeankerpunkte auf dem Multifunktionstisch benötigen.	Geeignet.	Die M8-Durchgangsbohrung ermöglicht die direkte Befestigung von Elementen mit M8-Schrauben am Tisch, ohne dass darunter gebohrt werden muss.
Frauen, die Hobelanschläge und individuelle Führungen am Tisch befestigen. MFT	Geeignet	Die Gesamthöhe von 18 mm und die flächenbündige Bauweise ermöglichen die Befestigung von Elementen direkt über der Tischplatte, ohne dass hervorstehende Teile die Werkstücke behindern.
Für Tischplatten mit 20-mm-Bohrungen ohne Fase.	Nicht geeignet.	Das abgeschrägte Profil des Anschlags erfordert eine Fase um die Bohrung herum, um bündig mit der Oberfläche abzuschließen. Ohne Fase passt der Anschlag nicht richtig und steht über die Oberfläche hinaus.

Nicht geeignet für: Tischplatten mit 20-mm-Bohrungen ohne Fase. Vor der Montage ist das UJK-Kombinationswerkzeug zum Anfasen und Reiben erforderlich. und für Anwendungen, die ein anderes Gewinde als M8 erfordern.

Technische Daten

Durchmesser	20 mm
Gesamthöhe	18 mm
Mittengewinde	M8 durchgehend
Einsatzposition	Bündig mit der Tischoberfläche
Werkstoff	Edelstahl 303
Bearbeitung	CNC
Bohrung Anforderung	20 mm Fase um die Bohrung erforderlich
Lieferumfang	Paar (2 Anker)
Kompatibilität mit Planern	UJK Multifunktionstisch, Festool MFT/3, Rastertische mit 20 mm Fasenbohrungen
Herstellungsland	Großbritannien

Vergleich mit UJK Parf M8 langen Ankerankern

Parameter	Standard-Ankeranker (dieses Produkt)	Lange Ankeranker	Wann die langen Ankeranker wählen? one
Gesamthöhe	18 mm	32 mm	Hochleistungs-Aufsätze
Material	Edelstahl 303	Aluminium	Wenn geringes Gewicht von Vorteil ist
Gewinde	M8 bis	M8 bis	Identisch
Einführungsposition	Bündige Oberfläche	Bündig Oberfläche	Identisch
Empfohlene Verwendung	Standard-Arbeitsplatten (18–25 mm)	Dickere Arbeitsplatten	Dicke Arbeitsplatten, bei denen 18 mm nicht ausreichend Halt bieten

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Wie verwende ich die M8 UJK Parf Ankerbolzen in der Praxis?

Der Bolzen passt in die 20 mm abgeschrägte Bohrung in der Arbeitsplatte und schließt bündig mit der Oberfläche ab. Die M8-Gewindebohrung in der Mitte des Bolzens ermöglicht die Befestigung von M8-Schrauben: Spezialklemmen, Hobelanschläge, Winkelführungen, Vorrichtungshalterungen und andere individuell angefertigte Vorrichtungen.

Die Die M8-Schraube kann von oben nach unten (zur Befestigung von Werkstücken oberhalb des Tisches) oder von unten nach oben (zur Befestigung von Werkstücken unterhalb des Tisches) angezogen werden. Der Anker bleibt in beiden Fällen bündig mit der Oberfläche, sodass flache Werkstücke problemlos direkt darauf platziert werden können. ... Tischplattenstärken von 18–25 mm. Die langen Ankerbolzen sind aus Aluminium gefertigt, haben eine Gesamthöhe von 32 mm und eignen sich für dickere Tischplatten, bei denen 18 mm für das M8-Gewinde nicht ausreichend Halt bieten. Für Standard-Tischplatten aus 18 mm MDF und HDF bieten die Standardbolzen ausreichend Halt. Für dickere Arbeitsplatten oder Anwendungen mit höherem Gewindebedarf empfehlen wir die 32 mm langen Ankerbolzen. Sind die Ankerbolzen mit der Festool MFT/3 Arbeitsplatte kompatibel? Ja. Die M8 UJK Parf Ankerbolzen sind mit der Festool MFT/3 Arbeitsplatte und allen Rasterarbeitsplatten mit 20 mm Fasenbohrungen kompatibel. Das Fasenprofil des Ankerbolzens passt in die Standard-Fase der MFT/3 Bohrung und gewährleistet so einen bündigen Abschluss mit der Oberfläche. Können die Ankerbolzen einmalig entfernt werden? Eingesetzt?

Ja. Die Ankerbolzen lassen sich wie alle anderen Bolzen des UJK-Systems werkzeuglos in die 20-mm-Bohrungen einsetzen und entfernen. Sie verfügen über keinen permanenten Verriegelungsmechanismus: Sie werden während des Gebrauchs durch die M8-Schraube im zentralen Gewindeloch fixiert und können zum Lösen der Bohrung entfernt werden, wenn sie nicht benötigt werden.
