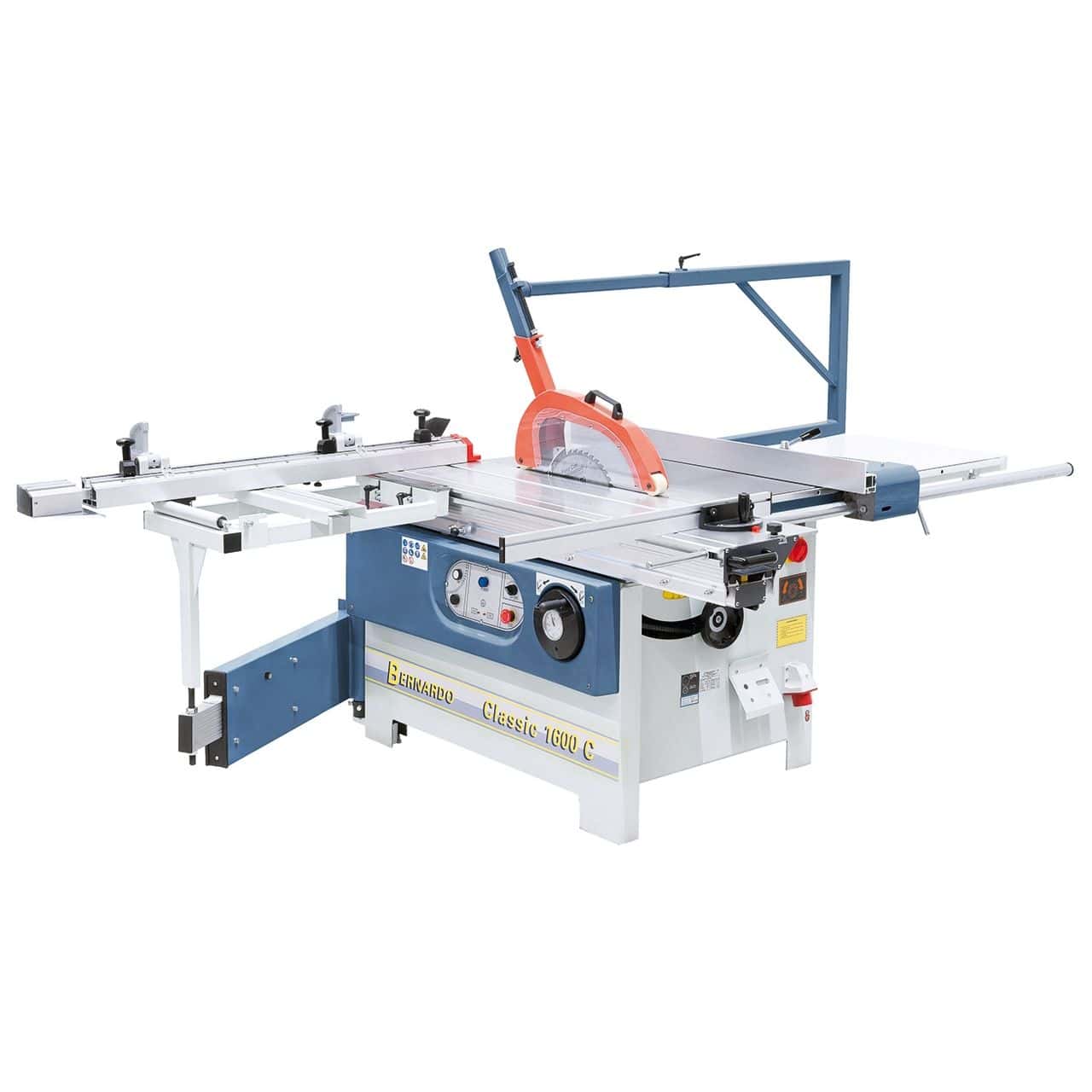

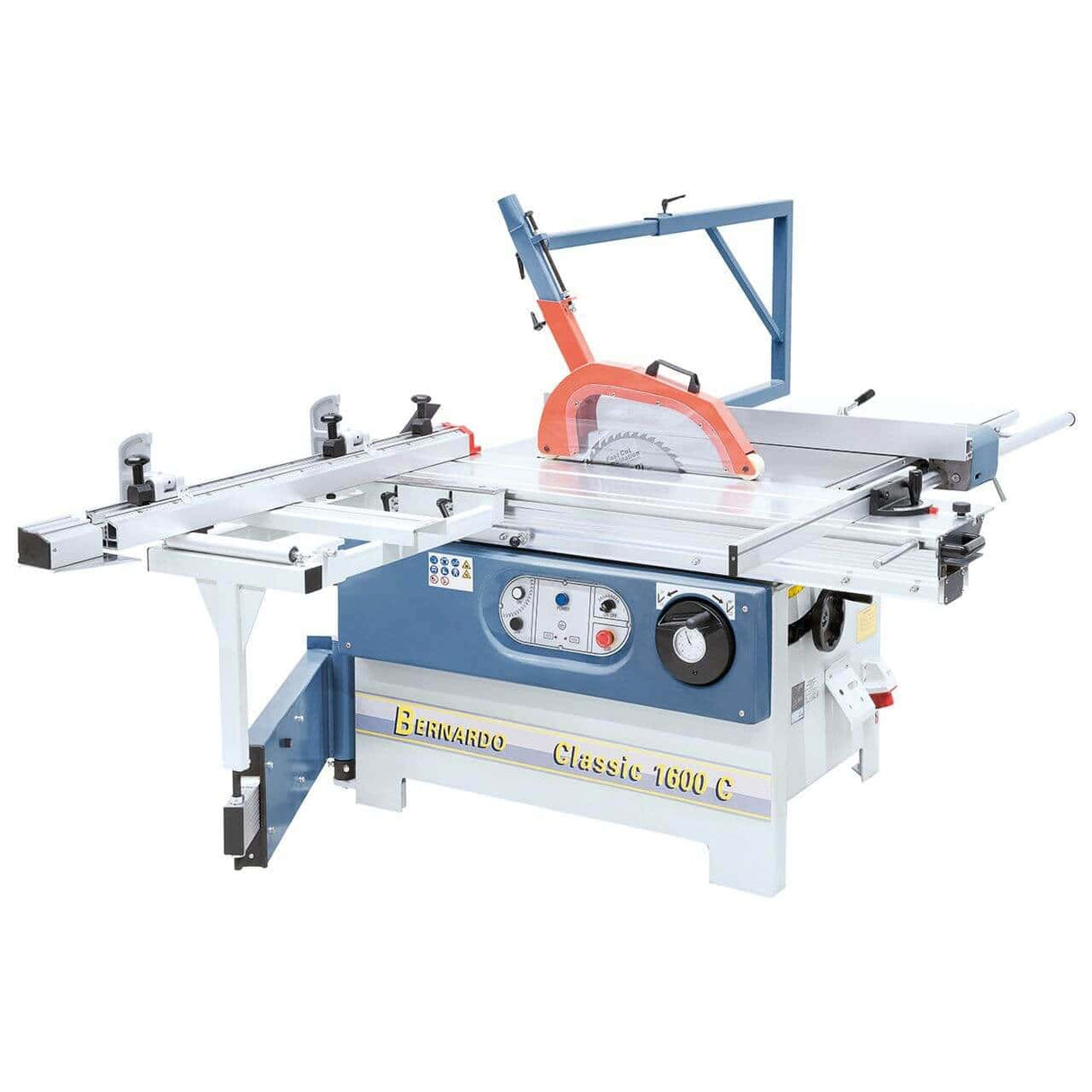

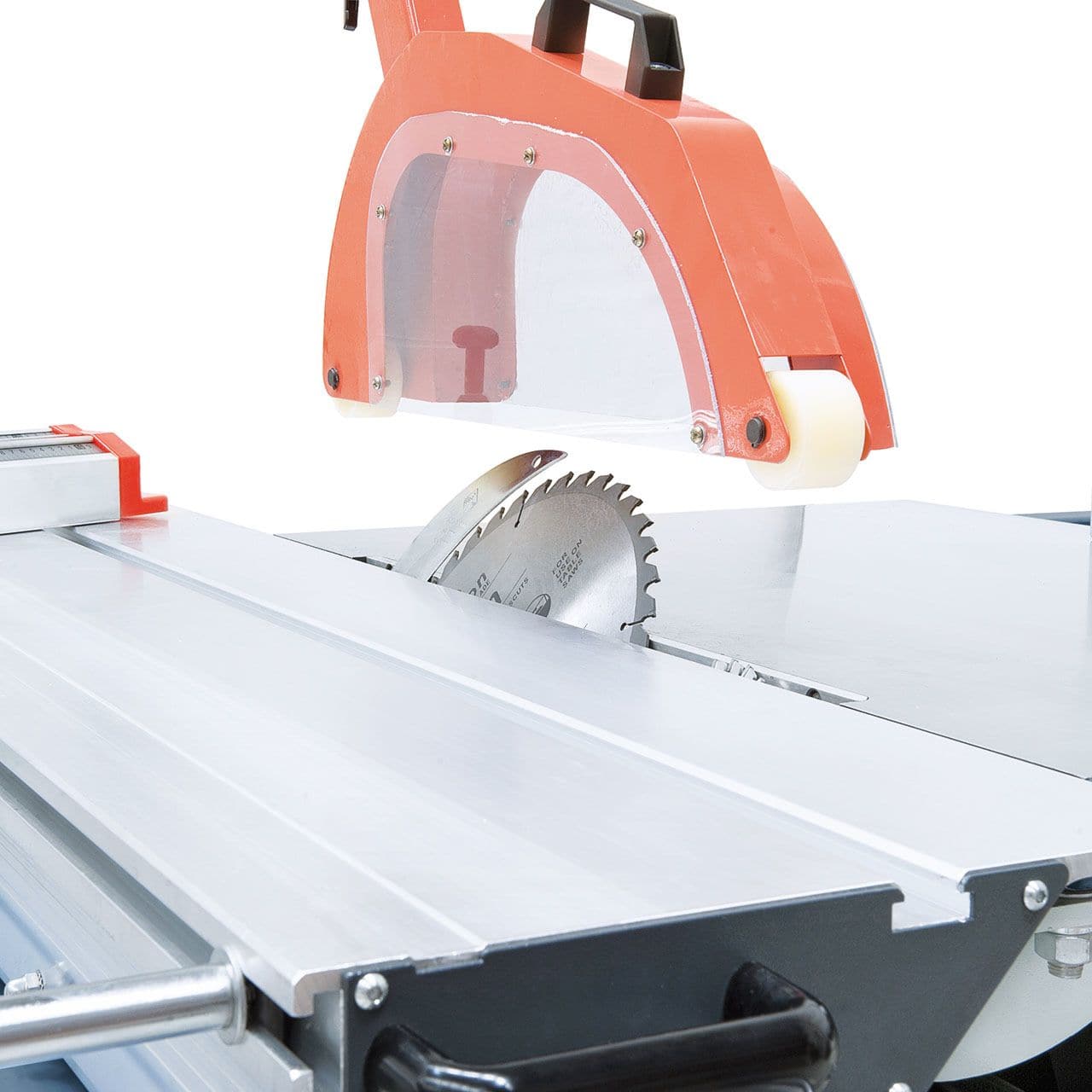

Bernardo Classic 1600 C Holzwinkelmaschine

Die Bernardo Classic 1600 C ist eine professionelle Tischkreissäge für die Holzbearbeitung mit einem Gewicht von 550 kg. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner. Tischabmessungen: 935 x 620 mm Schiebetisch: 1600 x 360 mm Schnittlänge: 1600 mm Sägeblatt: Ø 315 x 30 mm Max. Schnittwinkel 90°/45°: 90/60 mm Parallelanschlag – max. Breite: 1295 mm

Wer nutzt die Classic 1600 C und wofür?

Professionelle Schreiner verwenden die Classic 1600 C zum Ausrichten von Platten mit einem Schiebetisch sowie zum Schneiden von Spanplatten, MDF und Massivholz.

Ihre Position im Bernardo-Sortiment

Die Bernardo Classic 1600 C gehört zum Bernardo-Sortiment an Ausrichtmaschinen, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an den Kundendienst wenden, der Sie bei der Auswahl der richtigen Maschine unterstützt.

Logistik und Krollit-Support

Die Maschinenlieferung dauert 5–9 Werktage (7 Tage in Süditalien). Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Italienischsprachiger Kundenservice steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Verwaltung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist die Classic 1600 C geeignet?

Die Classic 1600 C wird für folgende Berufsgruppen empfohlen:

• Professionelle Schreinereien: Zuschneiden von Platten mit einem Schiebeschlitten für präzise 90°-Schnitte.
• Möbel- und Fenster- und Türenhersteller: Schneiden von Spanplatten, MDF und Massivholz.

Nicht geeignet für: Bearbeitung von Metallblechen (Maschine ausschließlich für Holz; spezielle Scheren und Sägen für Metall erforderlich).

Arbeitskapazität

Schnittlänge	1600 mm
Max. Höhe 90° / 45° Schnittwinkel	90 / 60 mm
Parallelanschlag – max. Breite	1295 mm

Spindel, Werkzeuge und Drehzahlen

Hauptmesser	Ø 315 x 30 mm
Drehzahl Hauptmesser	4000 / 6000 U/min
Drehzahl Vorritzmesser	8000 U/min
Graviermesser	Ø 120 x 20 mm

Tabelle, Abmessungen und Geometrie

Tischgröße	935 x 620 mm
Tischhöhe	850 mm
Tischverlängerung	750 x 600 mm
Maschinenabmessungen	1680 x 3000 x 1520 mm
Ca. Gewicht	550 kg

Motor und Stromversorgung

Hauptmotor (S1 100 %)	4,0 kW (5,5 PS)
Hauptmotor (S6 40 %)	5,5 kW (7,5 PS)
Graviermotor	0,75 kW
Spannung	400 V

Sonstiges Spezifikationen

Chariot Schiebetisch	1600 x 360 mm
Quadratischer Tisch mit Rolle	725 x 550 mm
Abluftauslass	Ø 100 mm

Häufig gestellte Fragen

Welche Plattengrößen kann er quadratisch bearbeiten?

Siehe „Schlittengröße“ und „Nutzbare Schlittenlänge“ in der technischen Tabelle.

Professionelle Schiebeschlitten haben eine Länge von 2000–3200 mm. Für längere Platten werden größere industrielle Zuschnittmaschinen benötigt.

Verfügt die Maschine über eine Vorritzeinheit für beschichtete Platten?

Professionelle Modelle bieten standardmäßig oder optional eine Vorritzeinheit, um Ausbrüche bei MDF und Laminaten zu verhindern.

Die Vorritzeinheit führt vor dem Hauptschnitt ein oberflächliches Vorritzen durch und beseitigt so das Problem von Ausbrüchen auf der Sichtseite der Platte.

Welche Schnitthöhe und welchen Schnittwinkel bietet die Maschine?

Siehe „Maximale Schnitthöhe“ und „Sägeblattwinkel“ in der technischen Tabelle.

Der Sägeblattwinkel (typischerweise 0–46°) ermöglicht 45°-Schnitte für Verbindungen und Fasen. Die Arbeitshöhe bei 45° ist geringer als die maximale Höhe bei 90°.

Stromversorgung und Leistungsanforderungen?

Professionelle Winkelrichtmaschinen benötigen 400-V-Drehstrom mit Motoren von 4 bis 7 kW.

Prüfen Sie die Kapazität der Stromleitung und das Vorhandensein eines separaten Fehlerstromschutzschalters.

Wie viel wiegt die Maschine?

Von 200 kg bis über 800 kg bei Industriemodellen mit langem Schlitten.

Für die Aufstellung ist ein ebener, waagerechter Boden erforderlich. Für den Dauerbetrieb wird eine Verankerung zur Stabilisierung bei anspruchsvolleren Arbeitsgängen empfohlen.
