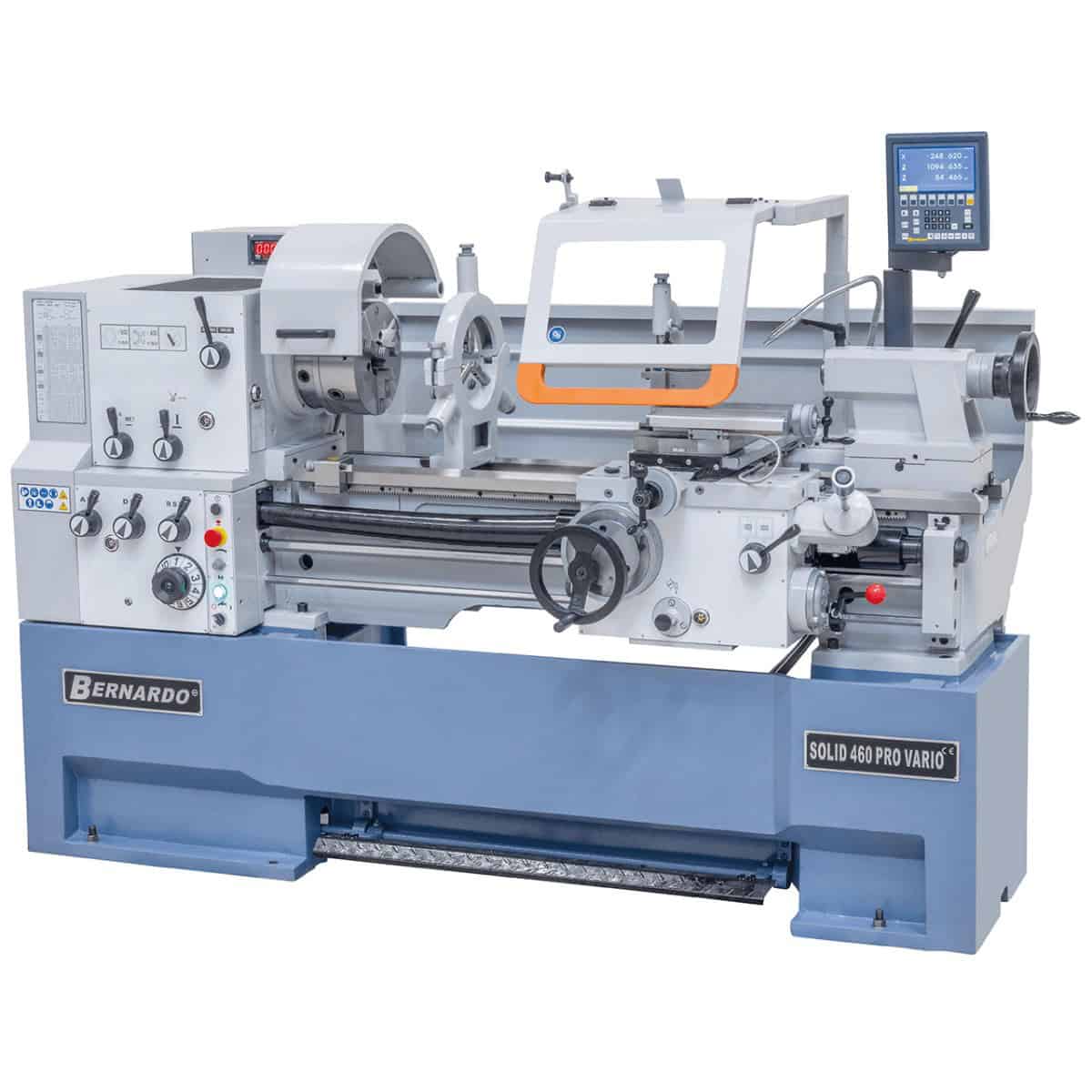

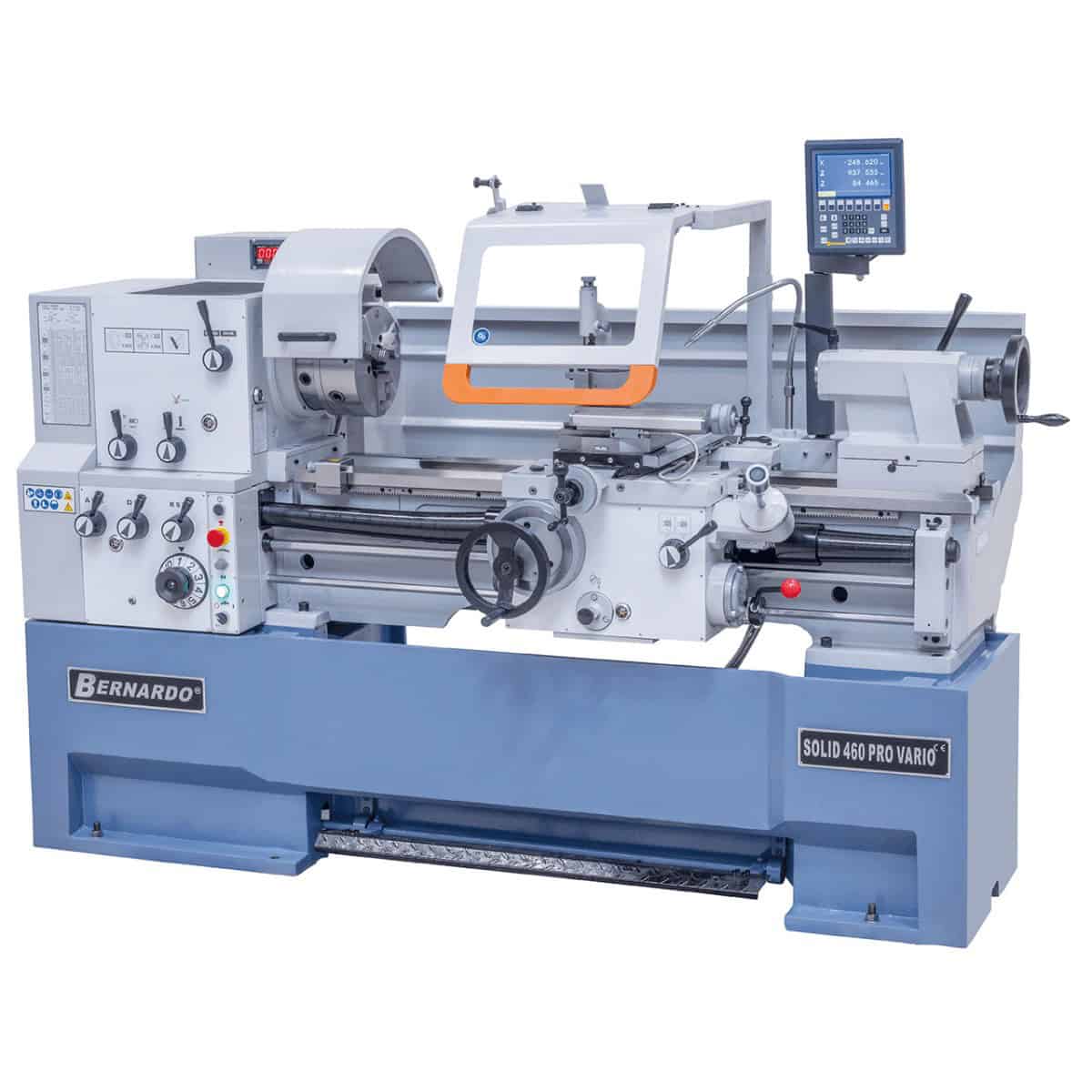

Bernardo Solid 460 x 1000 Pro Vario Metalldrehmaschine
-
Beschreibung
-
Produktsicherheit
-
Bewertungen
Beschreibung
- Spitzenabstand: 1000 mm
- Spitzenhöhe: 230 mm
- Durchmesser über Bett: 460 mm
- Durchmesser über Spalt: 690 mm
- Durchmesser über Querschlitten: 270 mm
- Bettbreite: 300 mm
Wer nutzt die Solid 460 x 1000 Pro Vario und wofür?
Maschinenbaubetriebe und Dreher verwenden die Solid 460 x 1000 Pro Vario für das Drehen von Zylindern, Kegeln und Gewinden an Stählen und Legierungen. Die Maschine eignet sich für die Fertigung von Ersatzteilen, Wellen, Buchsen und Kleinserien.
Ihre Position im Bernardo-Sortiment
Die Bernardo Solid 460 x 1000 Pro Vario gehört zum Bernardo-Metalldrehmaschinen-Sortiment, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.
Krollit Logistik und Support
Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager geliefert. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die Solid 460 x 1000 Pro Vario geeignet?
Die Solid 460 x 1000 Pro Vario wird für folgende Berufsgruppen empfohlen:
- Mechanische Werkstätten und Kunsthandwerker: Rund-, Kegel- und Gewindedrehen von Stählen und Legierungen.
- Industrielle Instandhaltungs- und Reparaturzentren: Bearbeitung von Ersatzteilen, Wellen, Buchsen und Kleinserienfertigung.
- Hobbyisten und Modellbauer: Professionelle Maschine; für gelegentlichen Heimgebrauch eignen sich kleinere Tischmodelle.

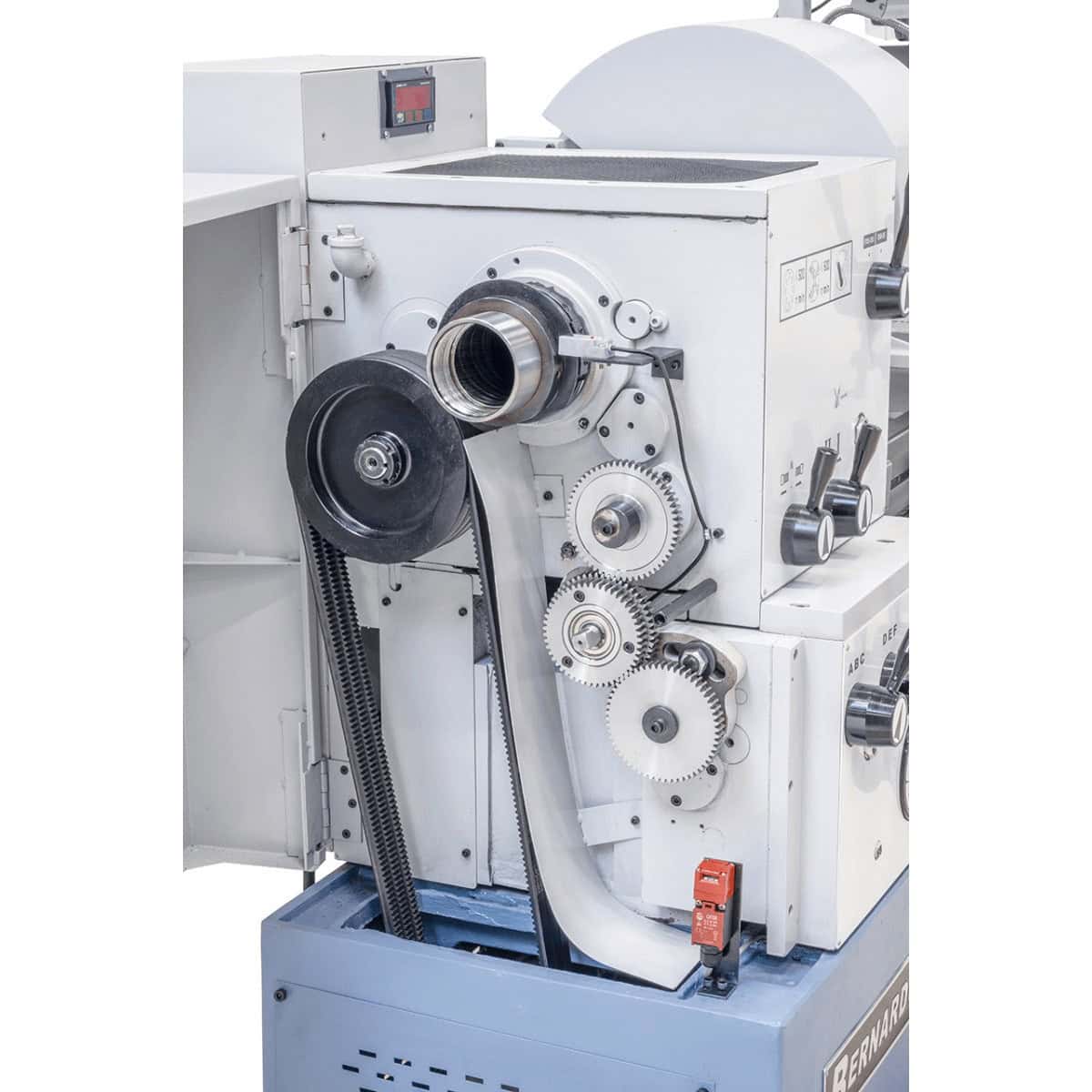

Spindel, Werkzeuge und Drehzahlen
| Spitzenabstand | 1000 mm |
| Spitzenhöhe | 230 mm |
| Spindelbohrung | 80 mm |
| Spindelaufnahme | DIN 55029, D1-8 |

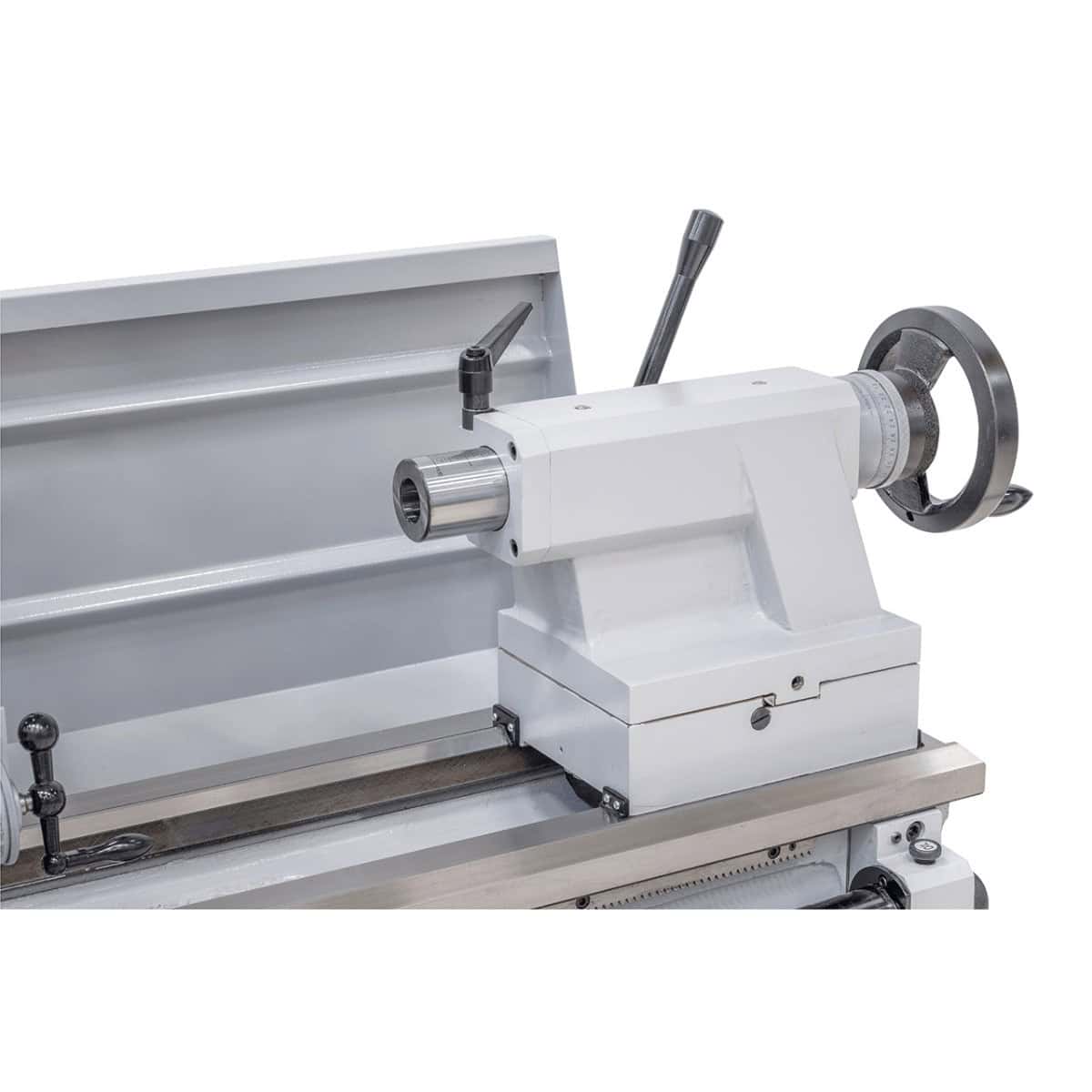

| Reitstockaufnahme | CM4 |

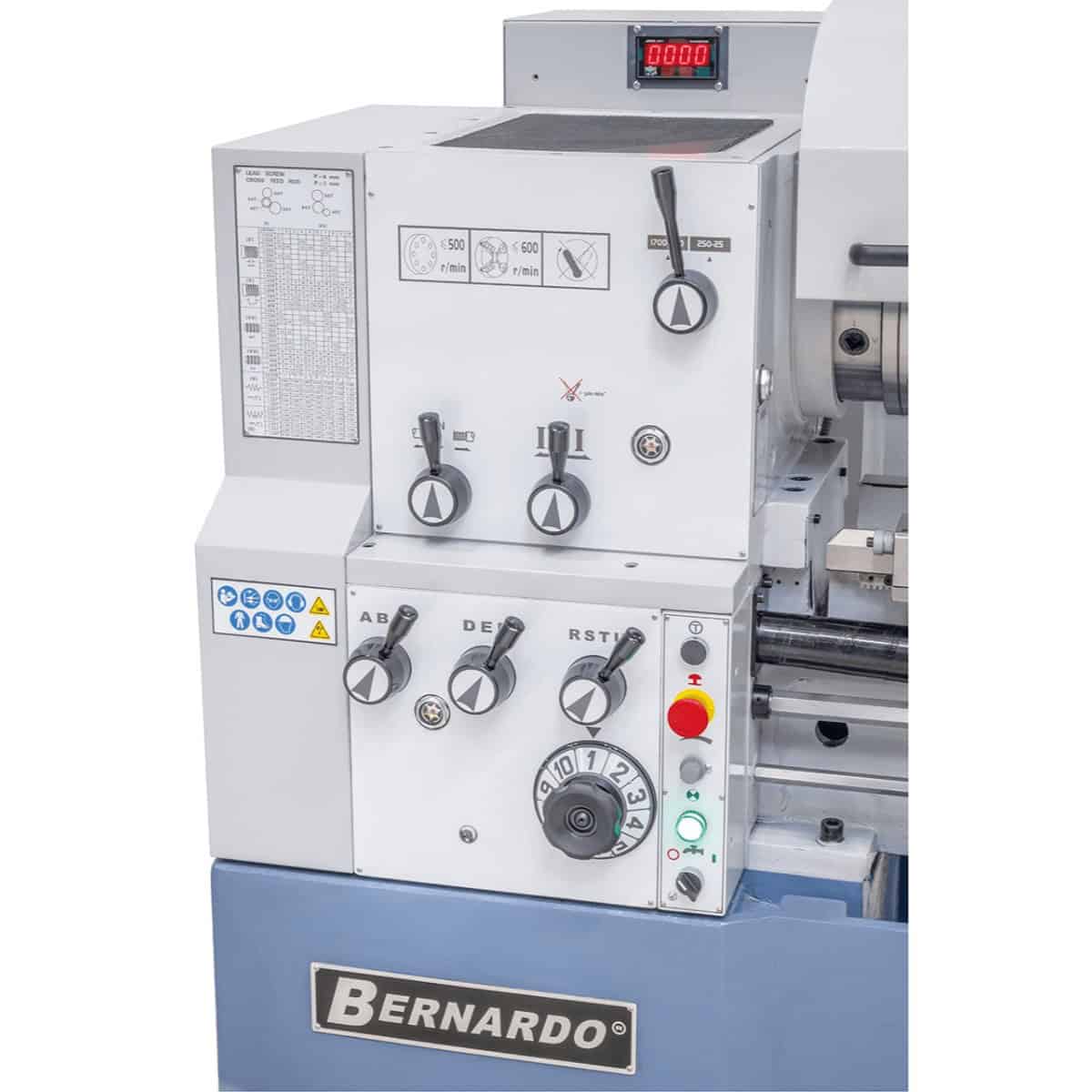

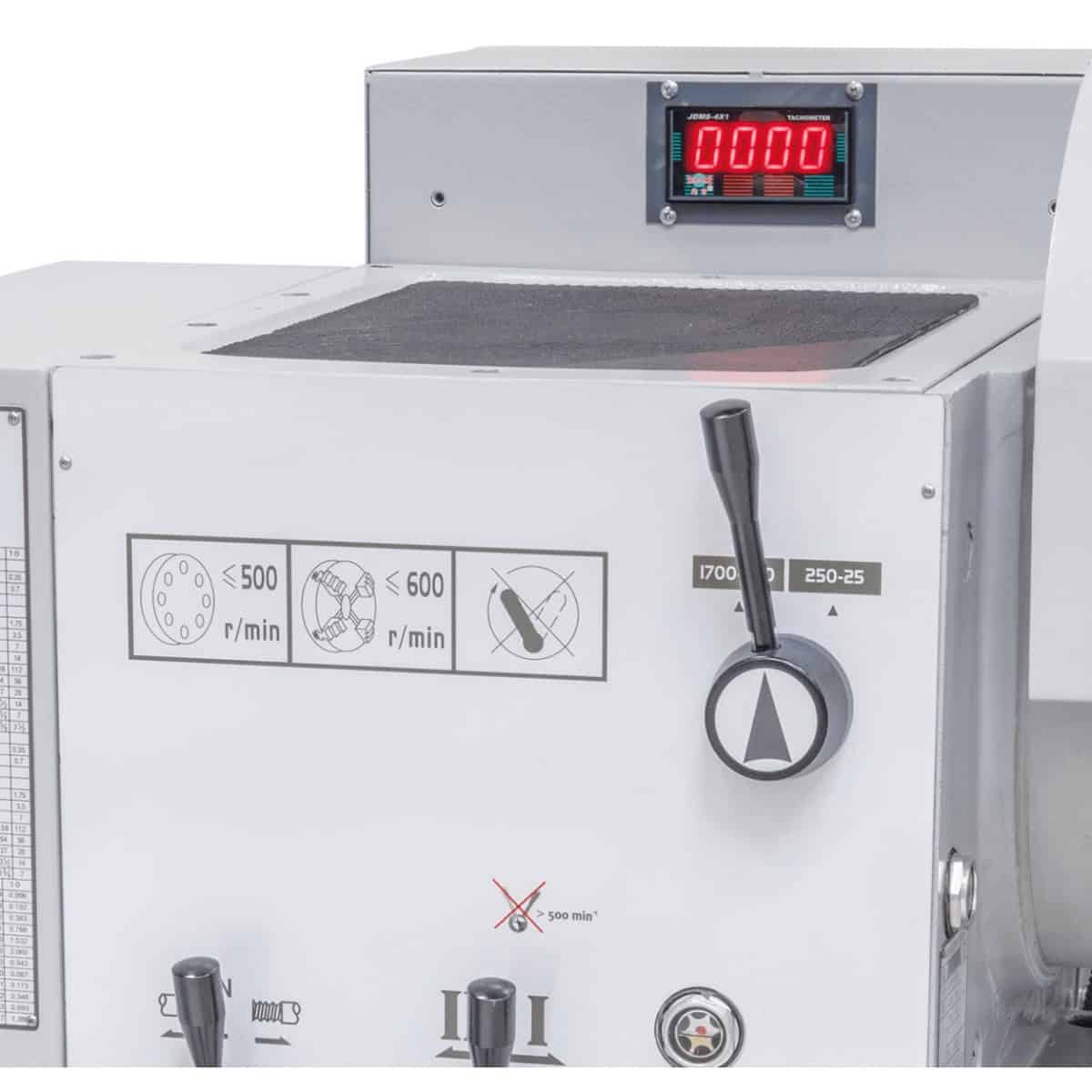

| Spindeldrehzahl | 25 – 250 / 250 – 1700 U/min (2 Bereiche) |
Tabelle, Abmessungen und Geometrie
| Palettenbreite | 300 mm |
| Abmessungen (L x B x H) | 2300 x 1080 x 1600 mm |
| Gewicht | 1730 kg |
Weitere Spezifikationen
| Durchmesser auf der Palette | 460 mm |
| Durchmesser der Lücke | 690 mm |
| Durchmesser des Querschlittens | 270 mm |
| Längsvorschübe | 0,055 – 3,065 mm/U (42 Schritte) |
| Quervorschübe | 0,025 – 1,386 mm/U (42 Schritte) |
| Metrische Gewinde | 0,1 – 14 mm (41 Schritte) |
| Zoll Gewindegänge | 2 – 112 TPI (60 (Schritte)) |
| Reitstockpinolendurchmesser | 60 mm |
| Reitstockpinolenhub | 130 mm |
| Motorleistung | 5,5 kW (7,5 PS) |
Häufig gestellte Fragen
Welche Materialien kann die Solid 460 x 1000 Pro Vario bearbeiten?
Baustähle, legierte Stähle, Gusseisen, Messing und Aluminium innerhalb der in den technischen Daten angegebenen Schnitttiefen.
Für Bei gehärteten oder hochfesten legierten Stählen empfehlen wir, die Schnittgeschwindigkeit und Schnitttiefe zu reduzieren. Die Maschine ist für die allgemeine mechanische Fertigung ausgelegt. Bei Sonderlegierungen prüfen Sie bitte die Kompatibilität der Spindel und des Morsekonus-Reitstocks.
Was ist im Lieferumfang enthalten?

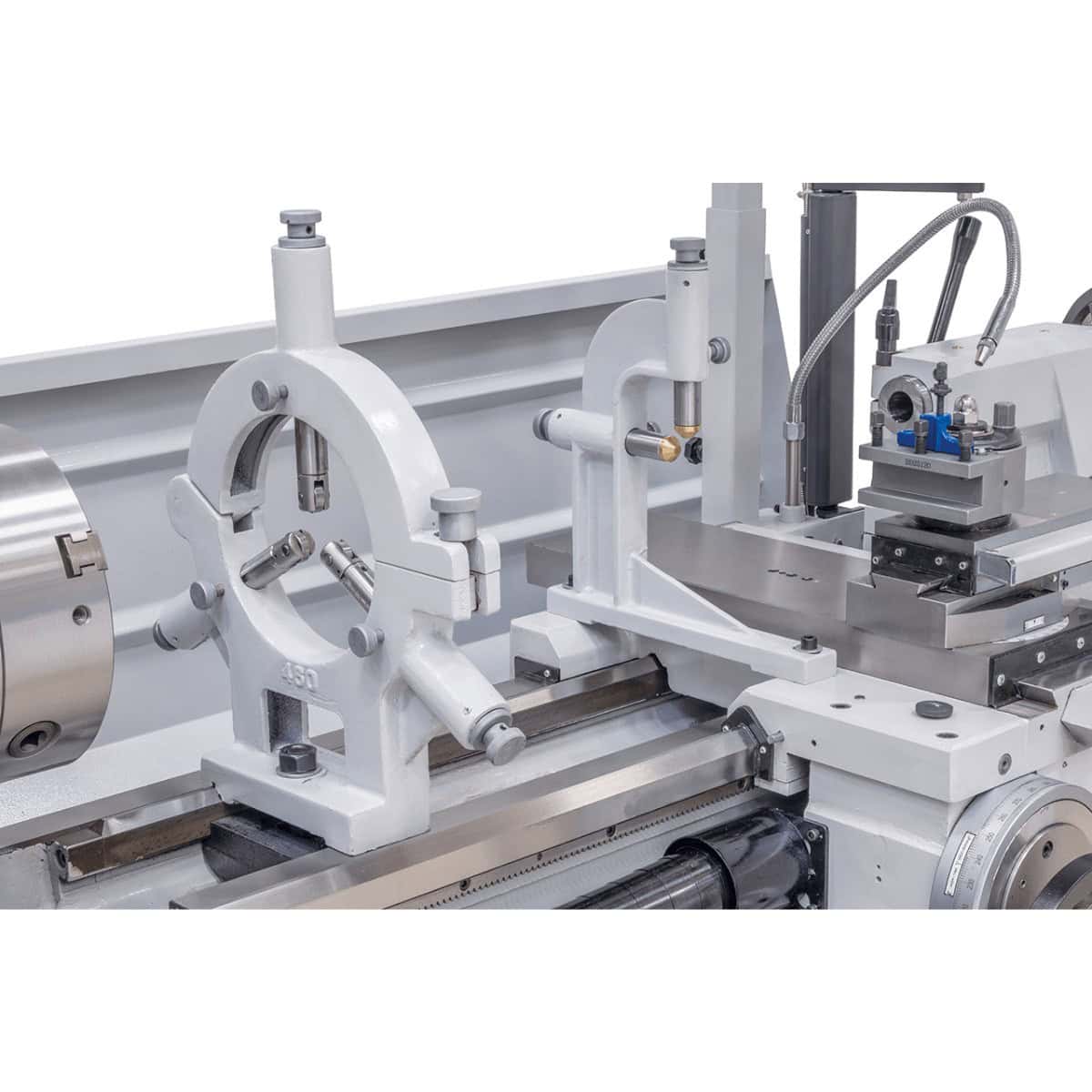

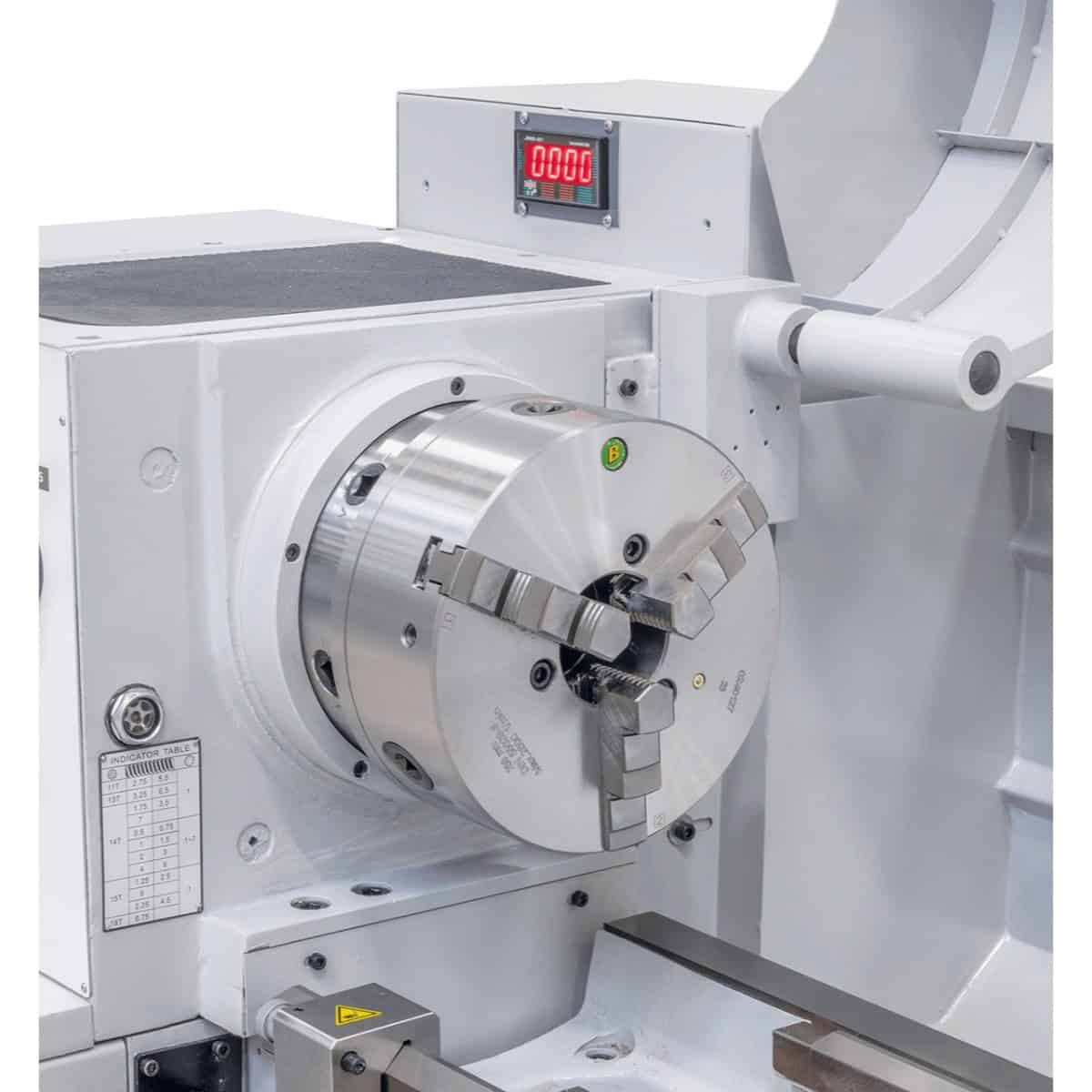

Die Ausstattung umfasst ein selbstzentrierendes Spannfutter, einen Reitstock, eine Lünette, Gewindeschneidzubehör und einen Schraubenschlüsselsatz.
Eine genaue Liste des mitgelieferten Zubehörs und der Ersatzteile finden Sie im technischen Datenblatt des Herstellers. Krollit bietet Unterstützung für Original-Ersatzteile von Bernardo mit Lieferzeiten von 3–5 Werktagen.
Welche Stromversorgung wird benötigt?
Die Spannungsdaten finden Sie in der technischen Tabelle. Kompakte Tischmaschinen sind häufig für 230 V Einphasenstrom ausgelegt, professionelle Modelle für 400 V Drehstrom.
Für 400 V Drehstrom Für dieses Modell ist ein Industriestromanschluss erforderlich. Bitte prüfen Sie vor dem Kauf, ob Ihre Werkstatt über ausreichend Strom verfügt.
Ist die Maschine für die Serienfertigung geeignet?
Das hängt von der Modellklasse ab: Bernardo-Profidrehmaschinen sind für den Dauerbetrieb ausgelegt, während Tischmodelle für den mittleren Einsatz geeignet sind.
Die Modelle Profi und Apollo sind für den intensiven Mehrschichtbetrieb konzipiert; die Serien Hobby und Goliath eignen sich für den gelegentlichen Einsatz oder kleine Werkstätten.
Wie viel wiegt die Maschine und wie wird sie installiert?
Das Gewicht variiert je nach Modell erheblich: siehe „Gewicht“ in der technischen Tabelle.
Maschinen über 500 kg benötigen einen Industrieboden und eine Verankerung. Tischmodelle bis 100 kg sollten auf einer stabilen Werkbank mit ausreichend großer Auflagefläche installiert werden.
