IGM-Zimmermannswinkel

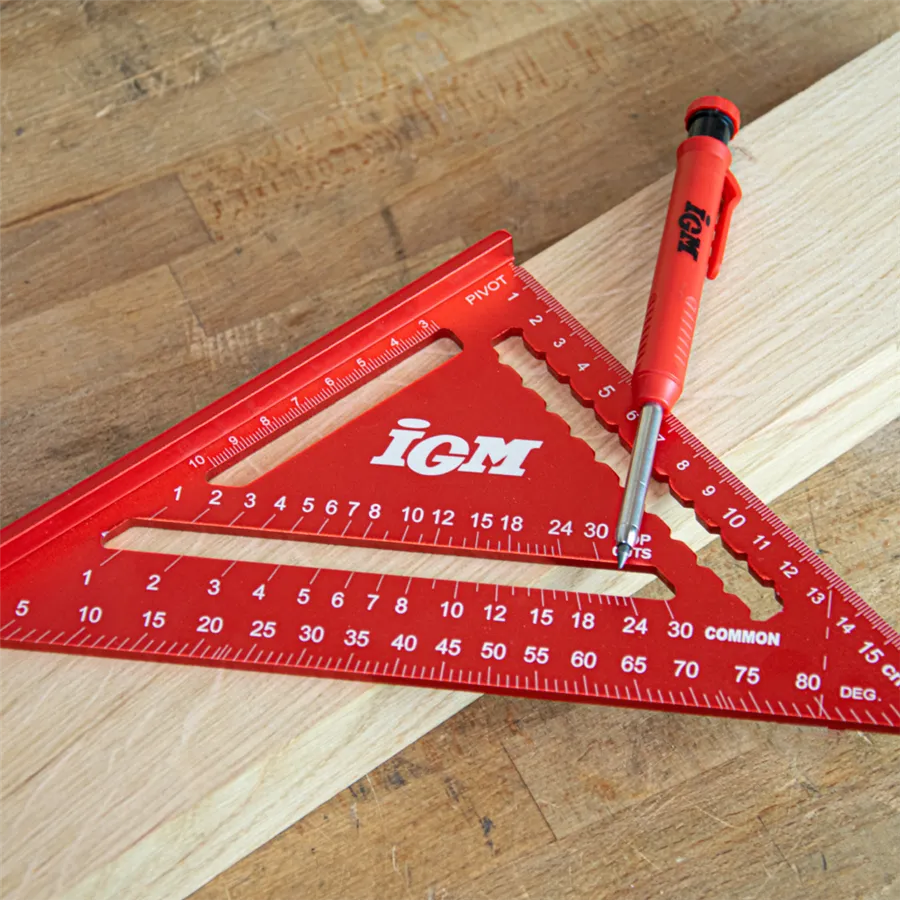

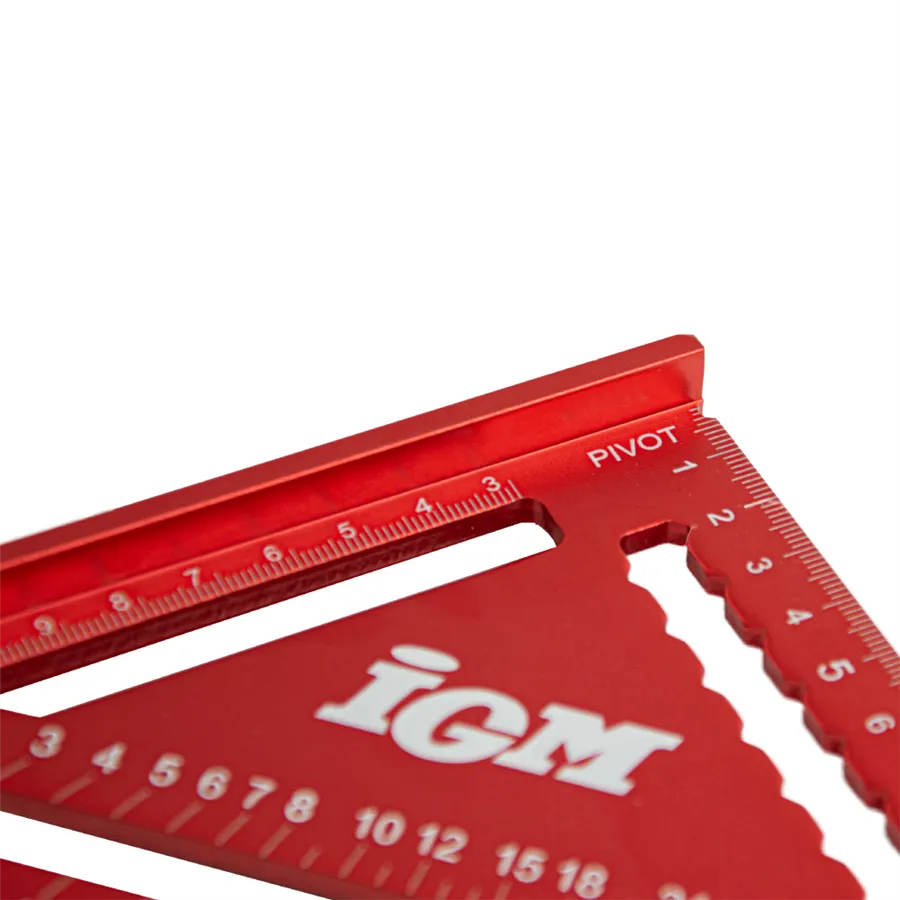

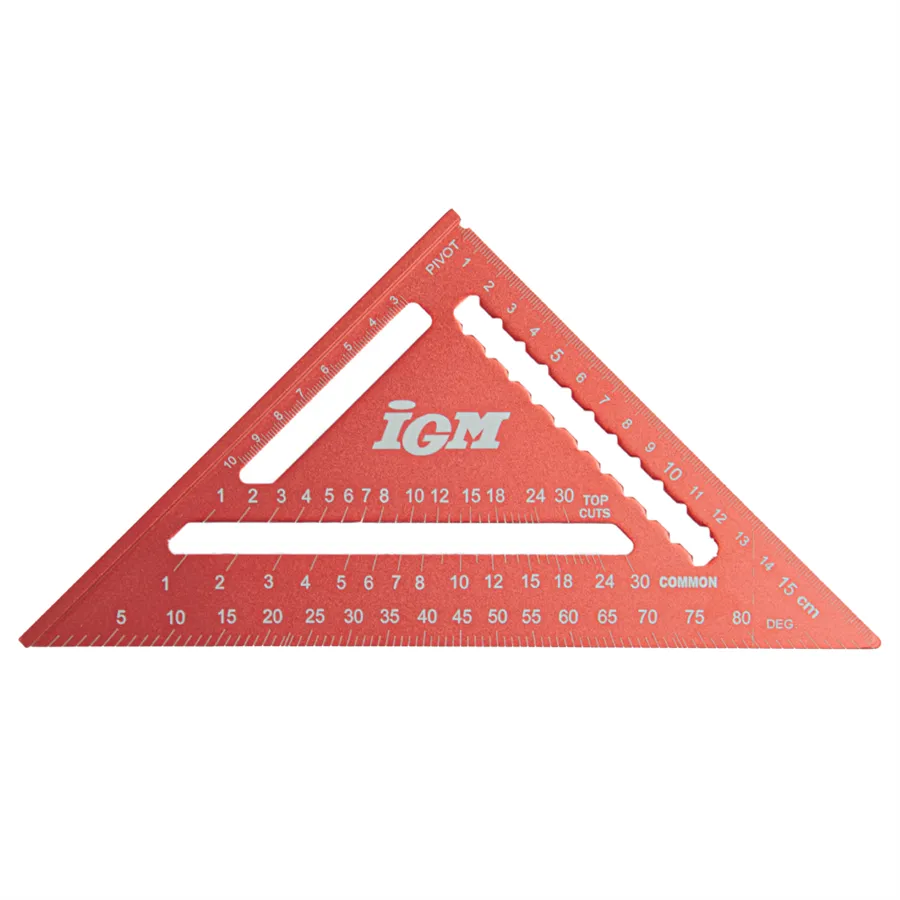

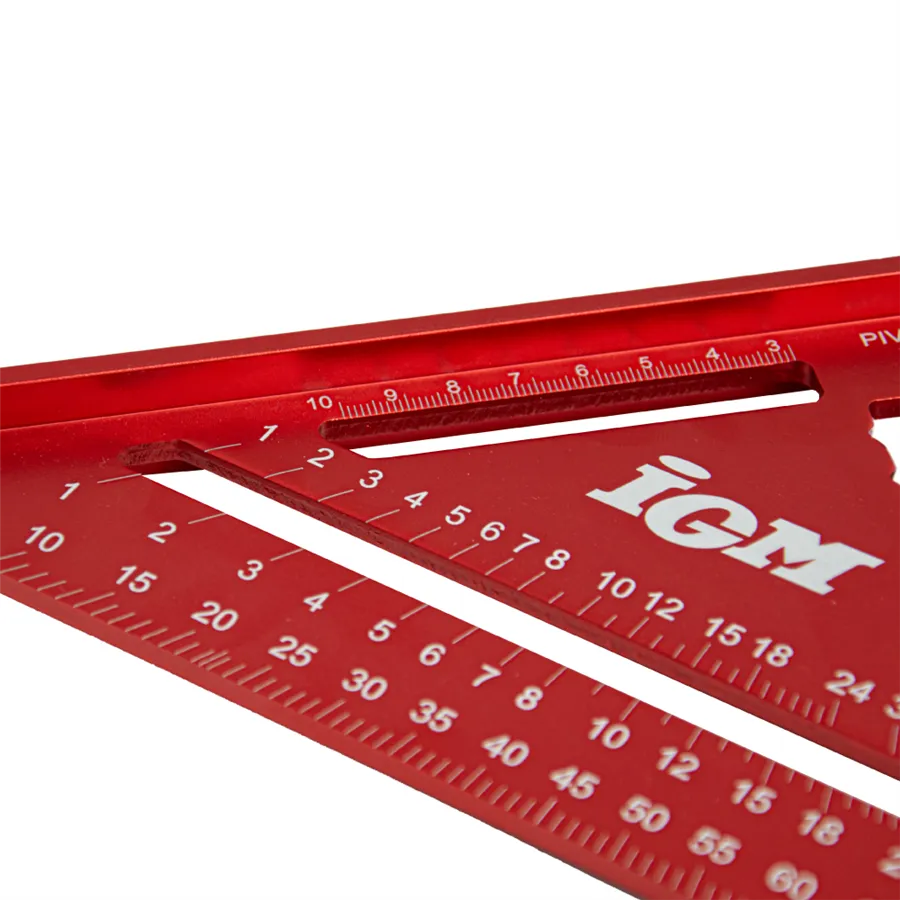

Der IGM Zimmermannswinkel ist ein aus Duraluminiumlegierung gefertigter Winkel für den professionellen Einsatz. Er verfügt über eine doppelseitige Laserskala, Markierungen alle 5 mm zum Anzeichnen von Parallelen und eine Winkelskala von 0° bis 90° auf der Hypotenuse mit Bezugspunkten für Balken mit geradem, geradem und geradem Winkel. Erhältlich in zwei Größen: 180 x 180 mm und 300 x 300 mm. Vertrieb in Italien durch Krollit, einen offiziellen IGM-Vertriebspartner seit 2007.

• Material: Korrosionsbeständige, eloxierte Aluminiumlegierung
• Abmessungen kleine Ausführung: 180 × 180 × 248 mm
• Abmessungen große Ausführung: 300 × 300 × 430 mm
• Dicke: 5 mm
• Anschlagbreite: 28 mm
• Vertikale Seite: Skala alle 5 mm für 180 mm (180er-Version) bzw. 300 mm (300er-Version)

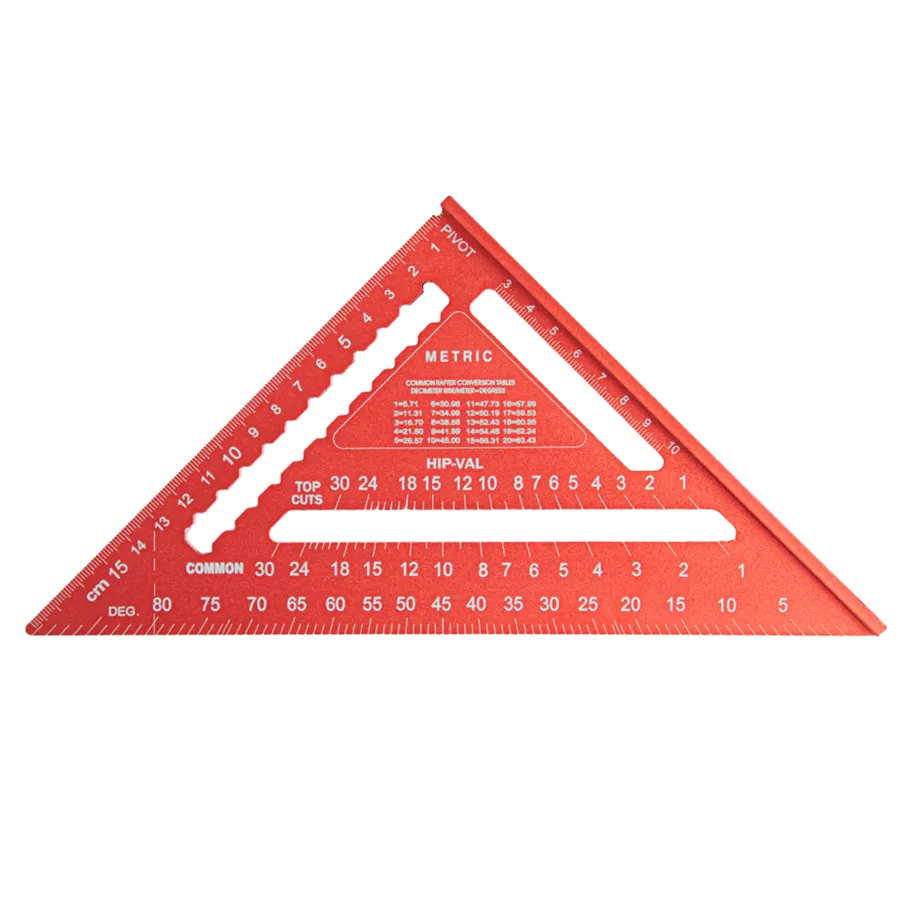

• Hypotenuse: Skala von 0° bis 90° mit Referenzpunkten für Flach-, Grat- und Hüftbalken
• Skalen beidseitig lesbar

Für wen ist dieses Produkt geeignet? Zimmermannswinkel

Profil	Kompatibilität	Muster
Zimmermann und Dachdecker	Geeignet	Die Hypotenusenskala mit Referenzen für Flach-, Grat- und Walmbalken vereinfacht die Berechnung und das direkte Anzeichnen auf der Baustelle.

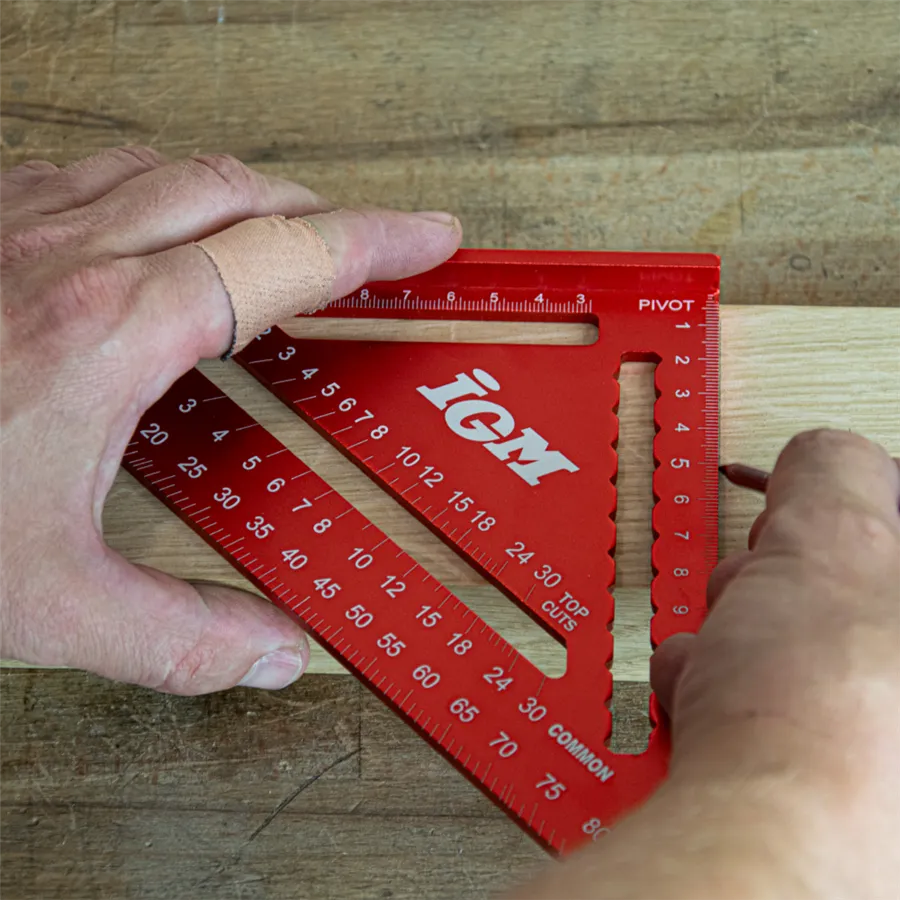

Zimmermann und Schreiner	Geeignet	Die Kerben alle 5 mm an der vertikalen Seite ermöglichen das schnelle Zeichnen paralleler Linien ohne zusätzliches Werkzeug; er kann als Sägeführung verwendet werden.
Serienfertigung mit CNC-gefrästen Werkzeugen	Nicht spezifiziert	Der Winkelmesser ist ein manuelles Markierungs- und Messwerkzeug. Bei der Serienfertigung erfolgt die Markierung direkt über die Maschinensteuerung.

Nicht geeignet für: Anwendungen, die Toleranzen von weniger als 0,1 mm an Präzisionsbauteilen erfordern und bei denen ein zertifiziertes Messgerät mit Kalibrierzertifikat benötigt wird.

Technische Daten

Material	Aluminiumlegierung (Duraluminium)
Oberflächenbehandlung	Eloxiert, korrosionsbeständig
Abmessungen für Version 180	180 × 180 × 248 mm
Abmessungen für Version 300	300 × 300 × 430 mm
Dicke	5 mm
Falz Breite	28 mm
Skala der vertikalen Seite	Alle 5 mm, beidseitig
Hypotenuse-Skala	0°–90° mit Referenzen für gängige Balken, Gratbalken und Dachsparren
Treppenmarkierung	Laser, beidseitig

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

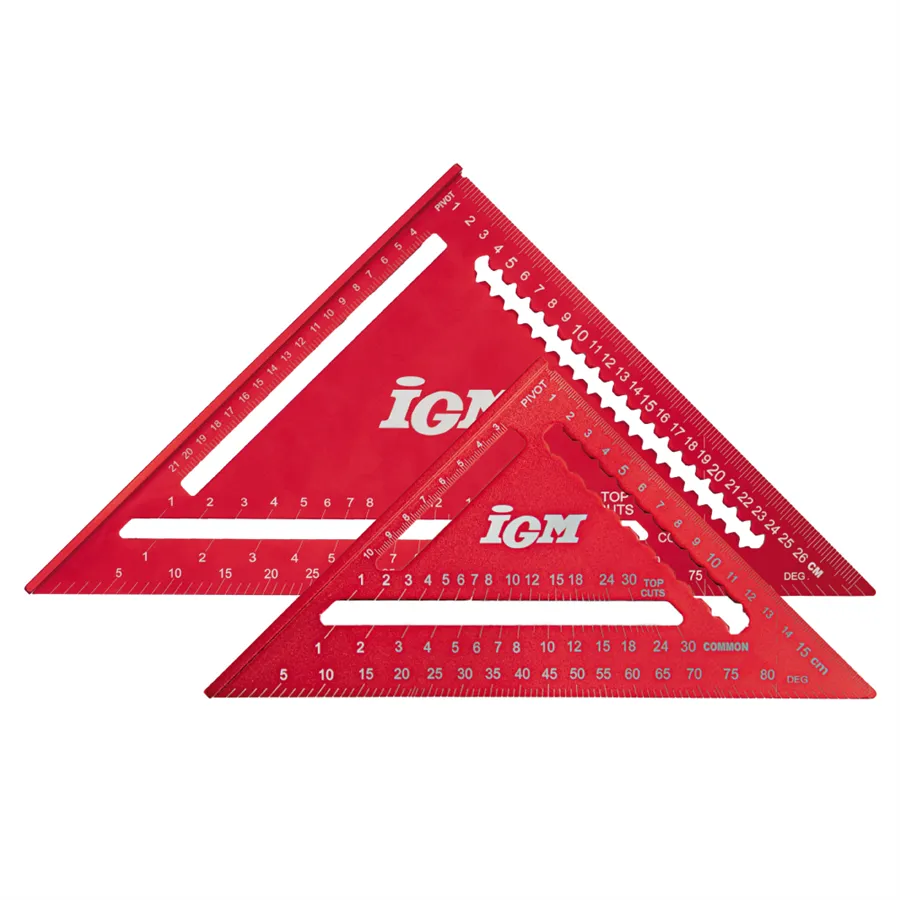

Was ist der Unterschied zwischen der 180-mm- und der 300-mm-Version des Zimmermannswinkels?

Die 180-mm-Version hat eine 180 mm lange vertikale Seite und eine Grundfläche von 180 x 248 mm; Die 300er-Version hat eine 300 mm lange vertikale Seite und eine Grundfläche von 300 x 430 mm. Die 300er-Version wird für größere Balken und Dacharbeiten mit großen Spannweiten empfohlen, da hier eine längere Messbasis erforderlich ist, um Winkelabweichungen zu minimieren. Kann der Schreinerwinkel als Führung für eine Handkreissäge verwendet werden? Ja. Der 28 mm lange Anschlag und das gerade Profil der Hypotenuse ermöglichen die Verwendung des Winkels als Führung für Handkreissägen an Brettern bis zur Breite der vertikalen Seite (180 oder 300 mm). Der Anschlag fixiert die Werkstückkante und hält den Winkel beim Schneiden konstant. Sind die Laserskalen des Schreinerwinkels auch bei schlechten Lichtverhältnissen auf der Baustelle gut lesbar? Die Lasermarkierung wird physisch in die Oberfläche des Duraluminiums eingraviert; sie ist nicht nur aufgedruckt. Die Skalen bleiben auch bei Staub und oberflächlichem Schmutz gut lesbar und sind beidseitig angebracht, um sich der Arbeitsposition anzupassen. Bei schlechten Lichtverhältnissen wird eine direkte Beleuchtung des Instruments empfohlen.

Wie verwende ich die Skala für Grat- und Gratbalken auf der Hypotenuse?

Die Skala auf der Hypotenuse zeigt die Winkelreferenzen für die drei gängigsten Balkentypen im Dachstuhl: Flachbalken, Gratbalken und Gratbalken. Setzen Sie den Winkel mit dem Anschlag an die Balkenkante an und lesen Sie den Schnittwinkel entsprechend der Dachneigung direkt ab – ohne zusätzliche Berechnungen.

Welche Ersatzteile oder Zubehörteile sind für den Zimmererwinkel IGM erhältlich?

Der Zimmererwinkel ist ein einteiliges Mess- und Anreißwerkzeug ohne Verbrauchsmaterialien. Er enthält keine codierten Ersatzteile. Für die Verwendung mit einer Handkreissäge bietet Krollit kompatible IGM-Führungen und Zubehör an. Kontaktieren Sie den technischen Kundendienst unter +39 0825-1494022, um die Verfügbarkeit für Ihr Sägenmodell zu prüfen.
