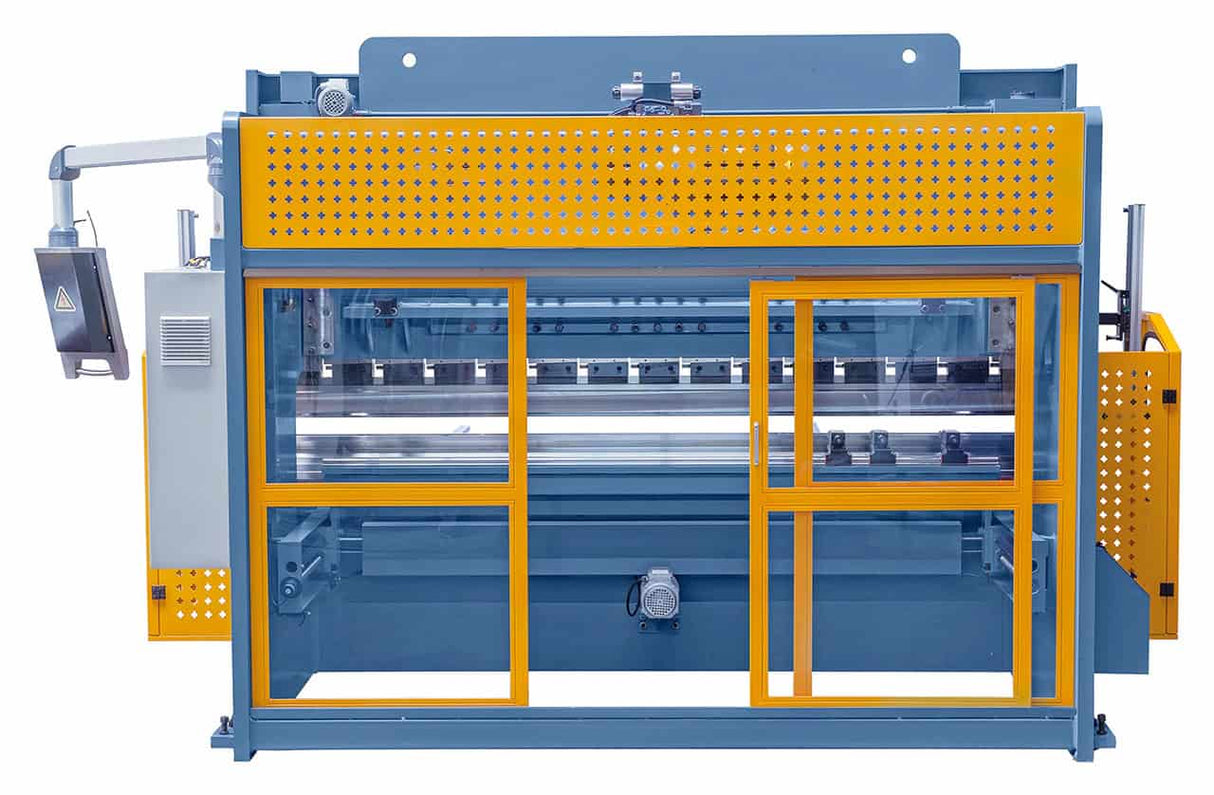

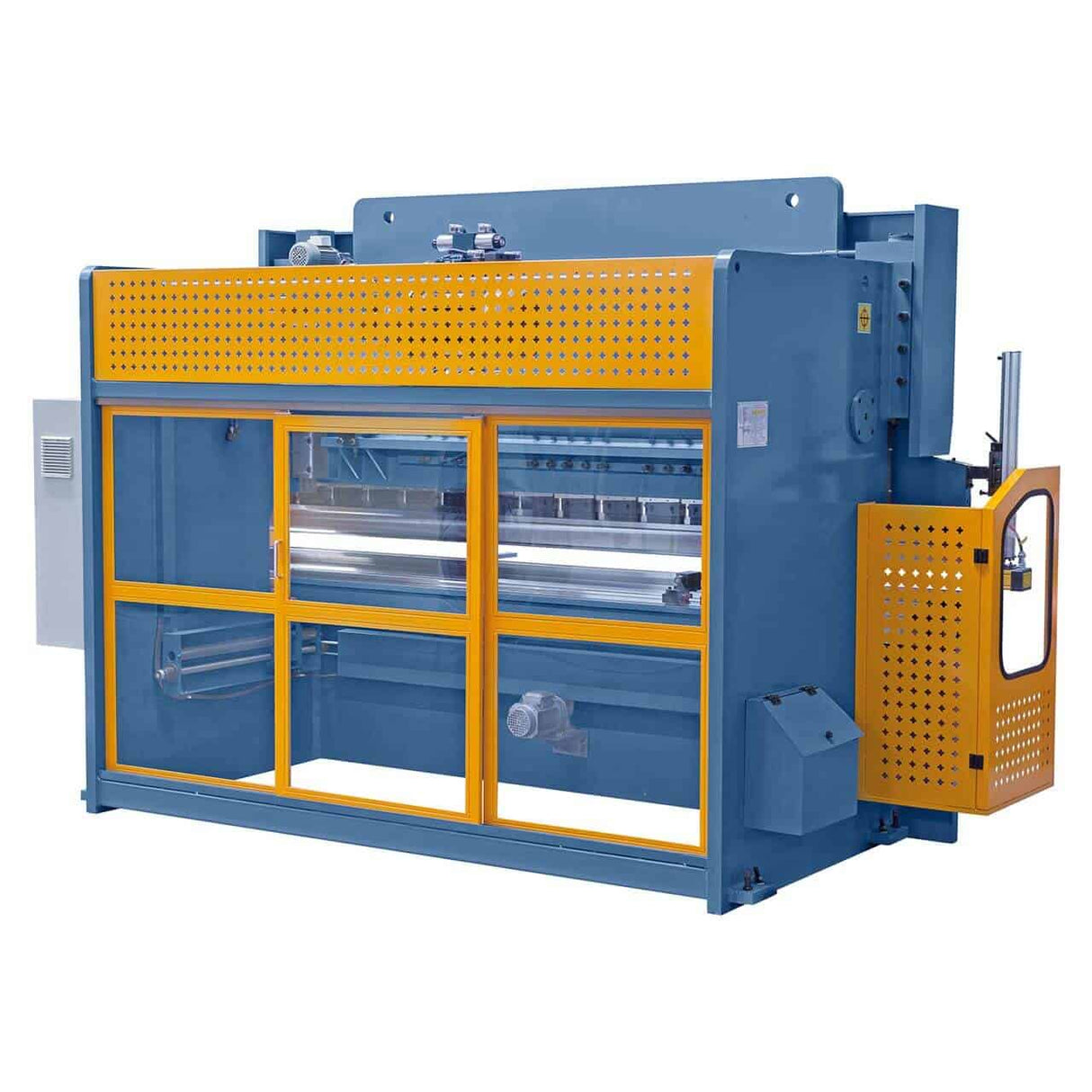

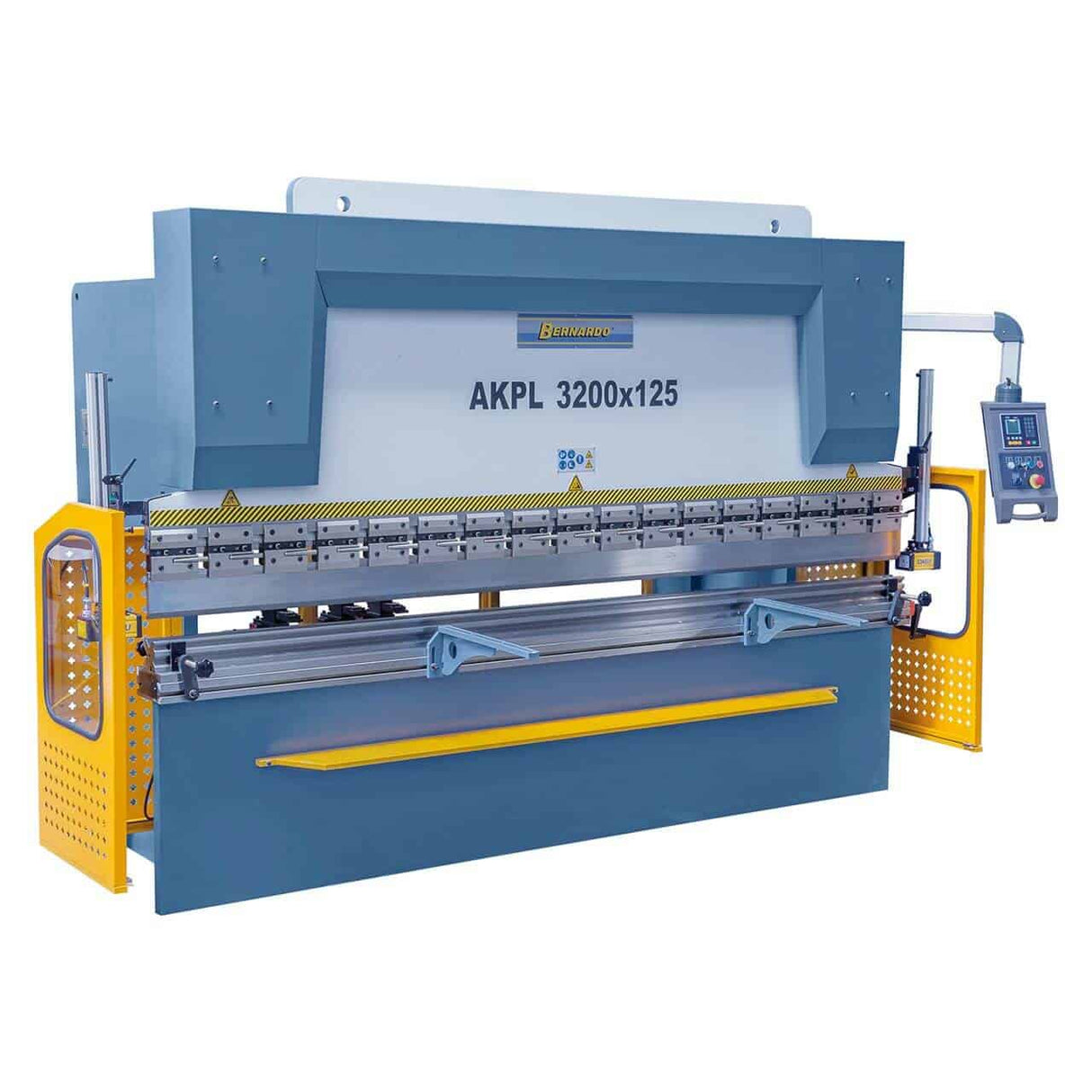

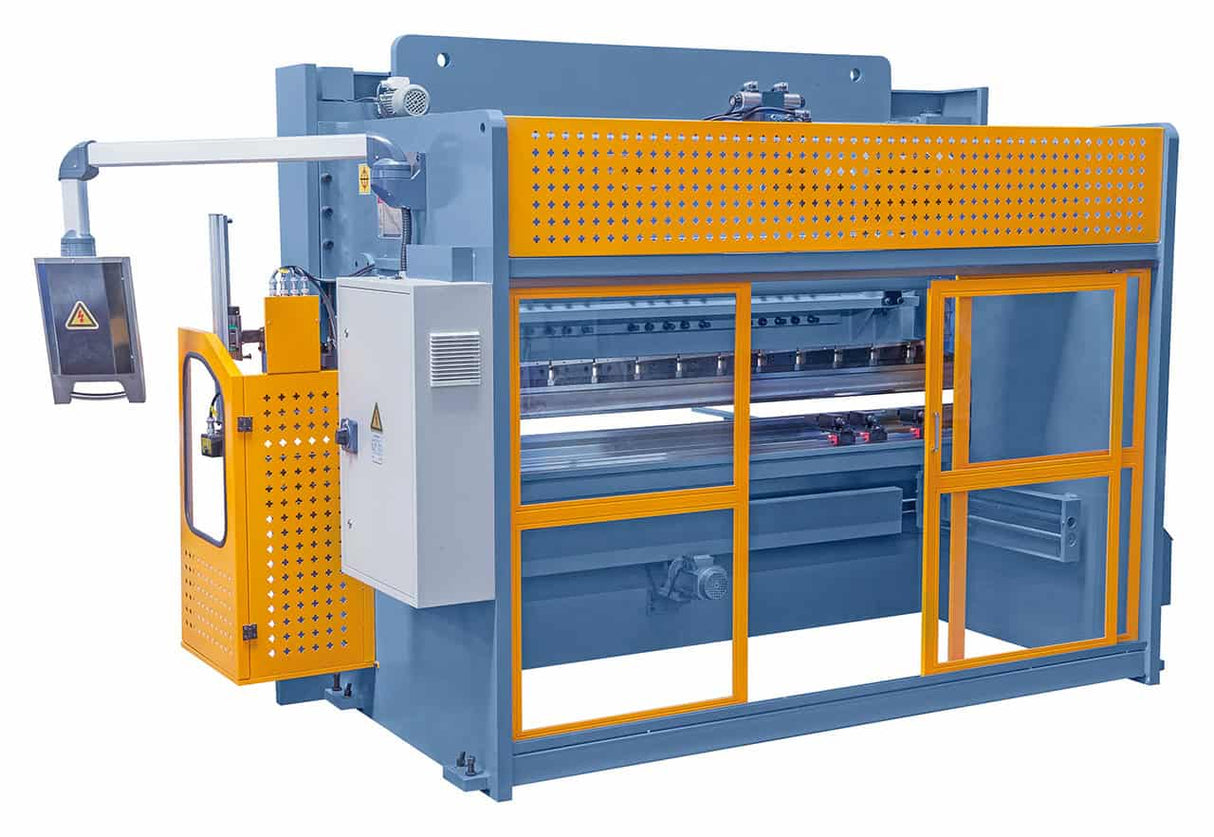

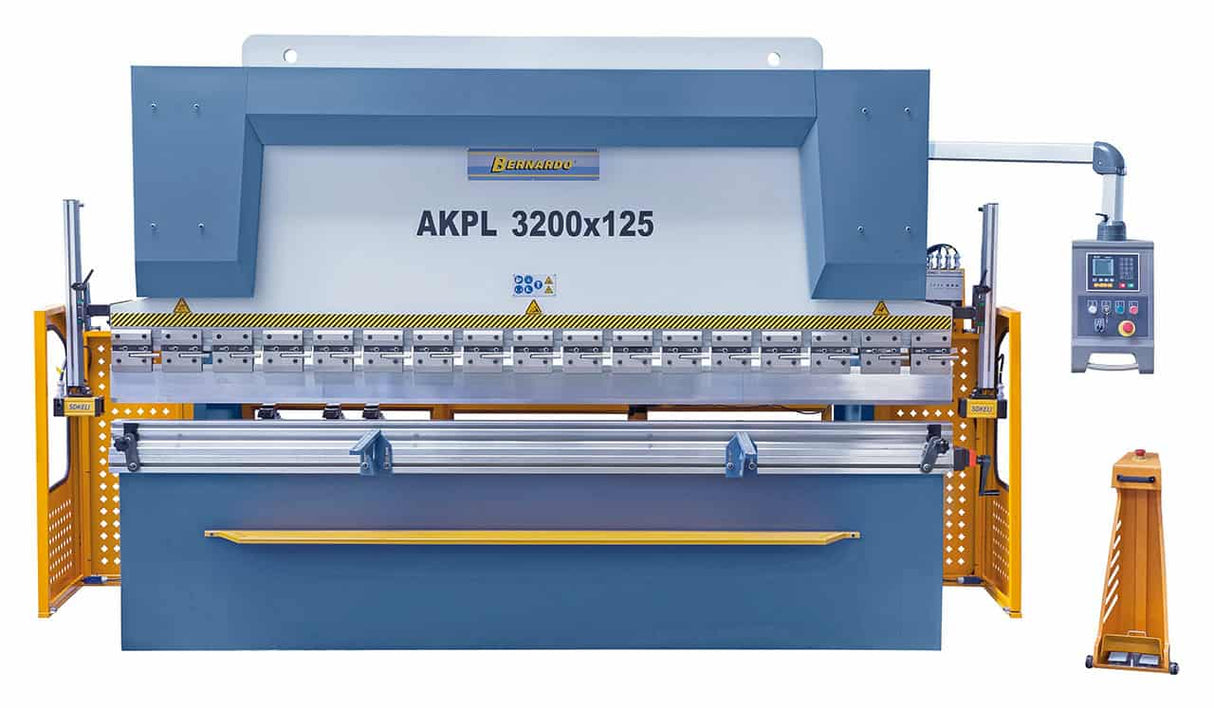

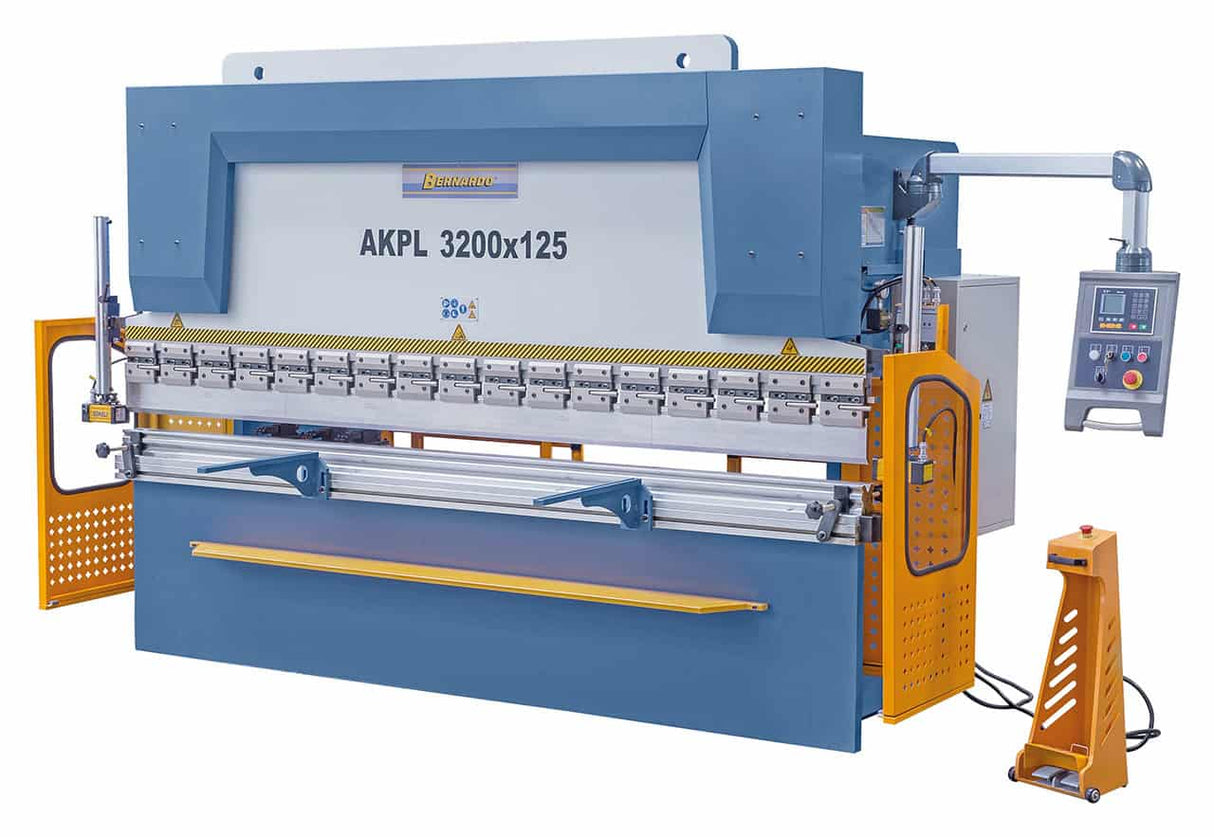

Bernardo Hydraulische Abkantpresse AKPL 3200 x 125

Bernardo AKPL 3200 x 125 Hydraulische Abkantpresse

Die hydraulische Abkantpresse AKPL 3200 x 125 ist für gleichmäßige, präzise und wiederholgenaue Biegungen von großformatigen Blechen konzipiert. Mit einer Biegekraft von 125 Tonnen und einer Arbeitslänge von 3200 mm bietet sie hohe Leistung und Zuverlässigkeit selbst für anspruchsvollste Aufgaben. Das serienmäßige manuelle Bombiersystem ermöglicht den Ausgleich von Verformungen und sorgt für perfekt lineare Biegungen. Der robuste, spannungsfreie Stahlrahmen, die synchronisierten Zylinder und der hintere Anschlag mit Kugelumlaufspindel gewährleisten maximale Stabilität und Präzision. Die einfache und intuitive E21S NC-Steuerung ermöglicht eine schnelle und effiziente Maschinenbedienung, während das Schnellwechselsystem für Werkzeuge die Rüstzeiten reduziert.

Hauptmerkmale

125 Tonnen Biegekraft bei einer Arbeitslänge von 3200 mm
Manuelles Tisch-Ballungssystem serienmäßig für gleichmäßige Biegungen
Synchronisierte Zylinder für paralleles Absenken des Oberträgers

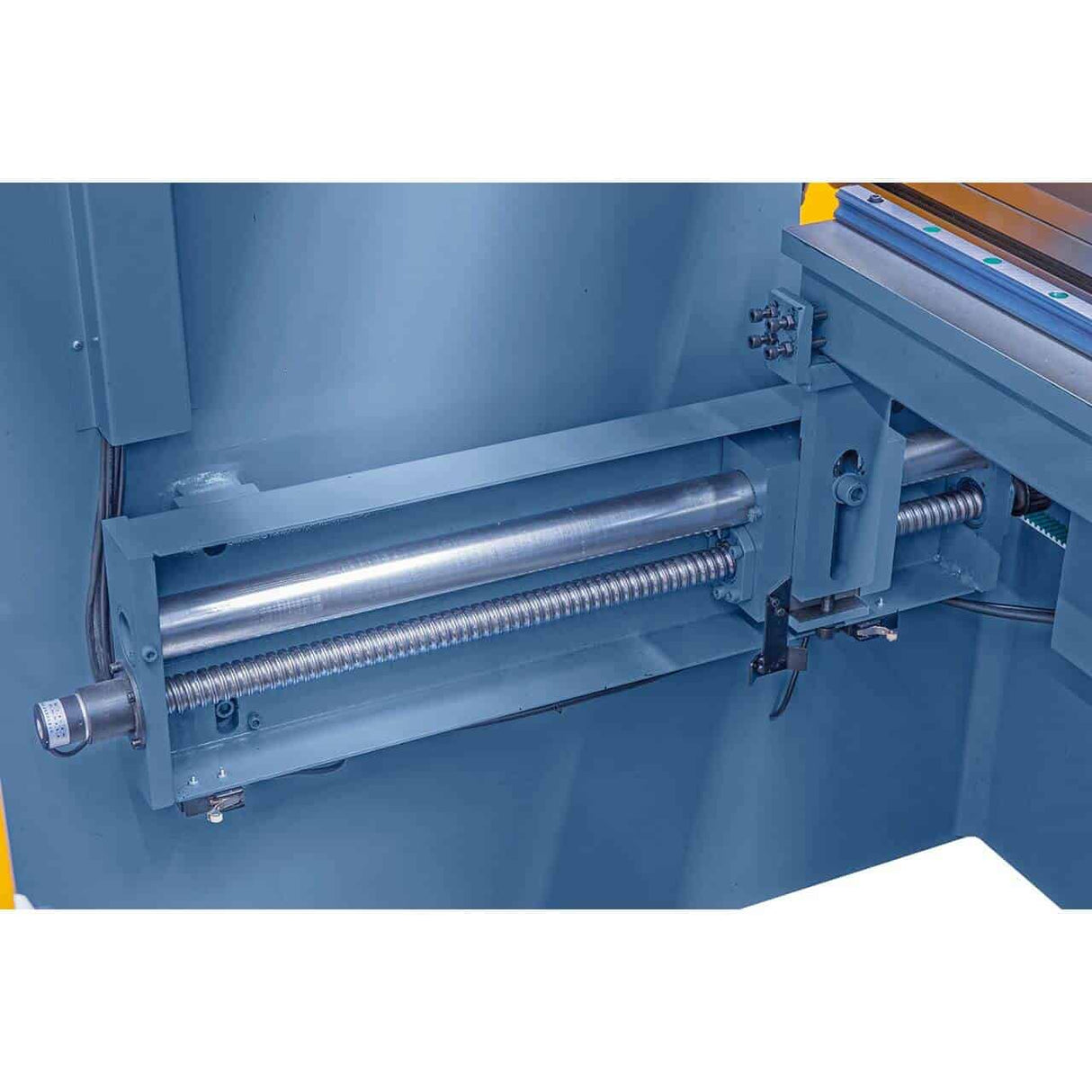

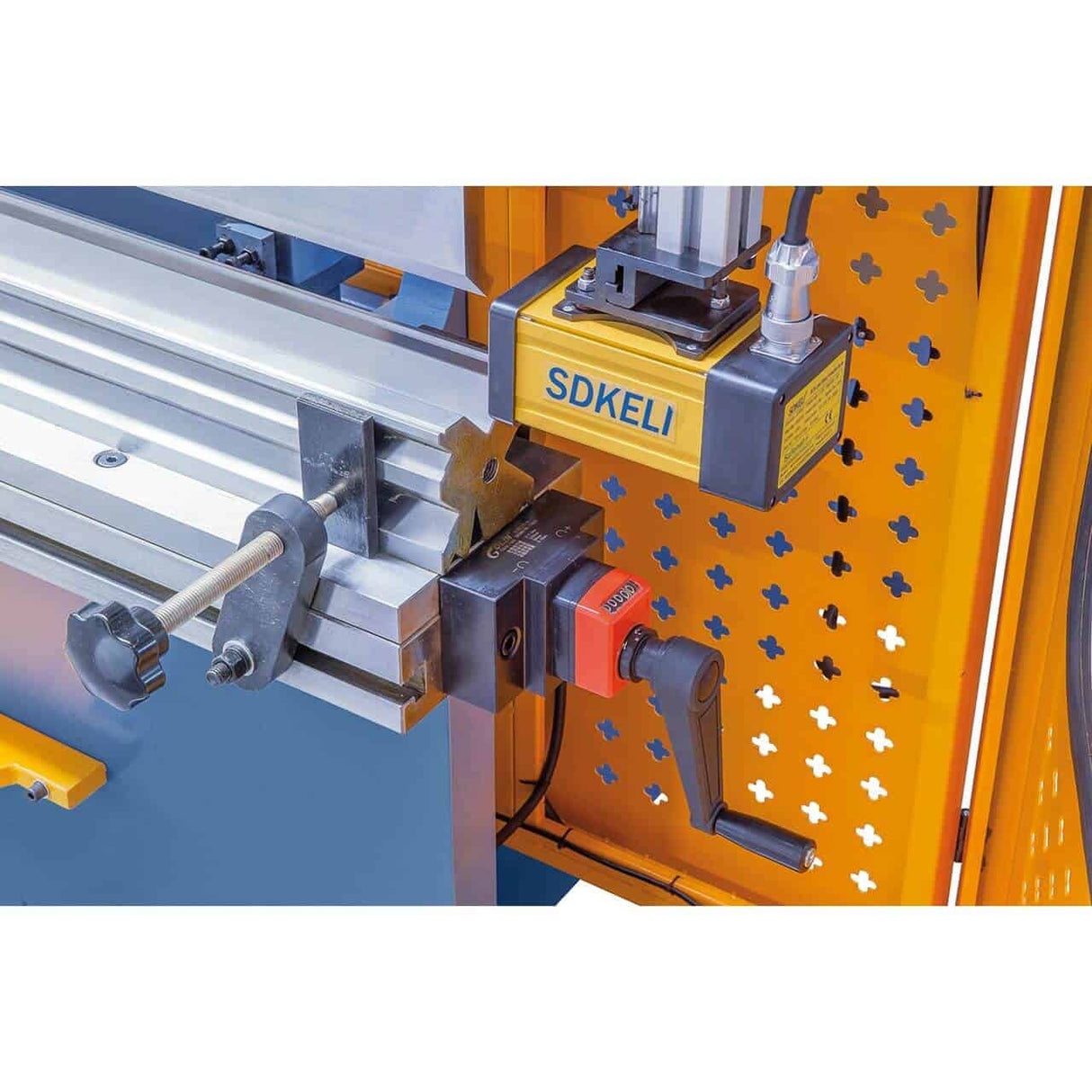

Hochpräziser Kugelgewindetrieb-Anschlag (0–600 mm)
Segmentiertes Oberwerkzeug mit Schnellspannvorrichtung
Unterwerkzeug mit 9 V-förmigen Öffnungen für verschiedene Biegearten

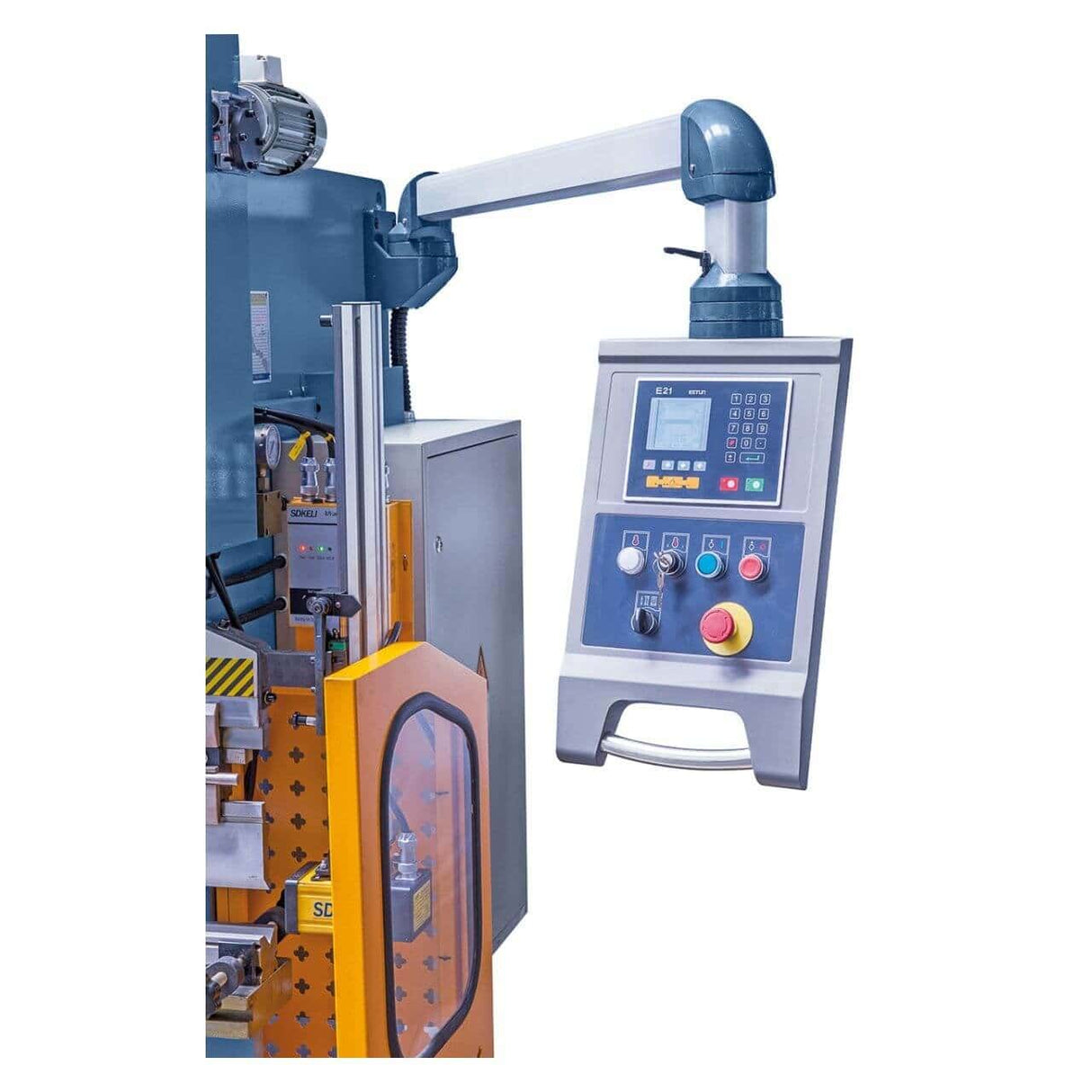

Integrierte, benutzerfreundliche E21S NC-Steuerung
Stabiler, spannungsfreier, hochfester Stahlrahmen

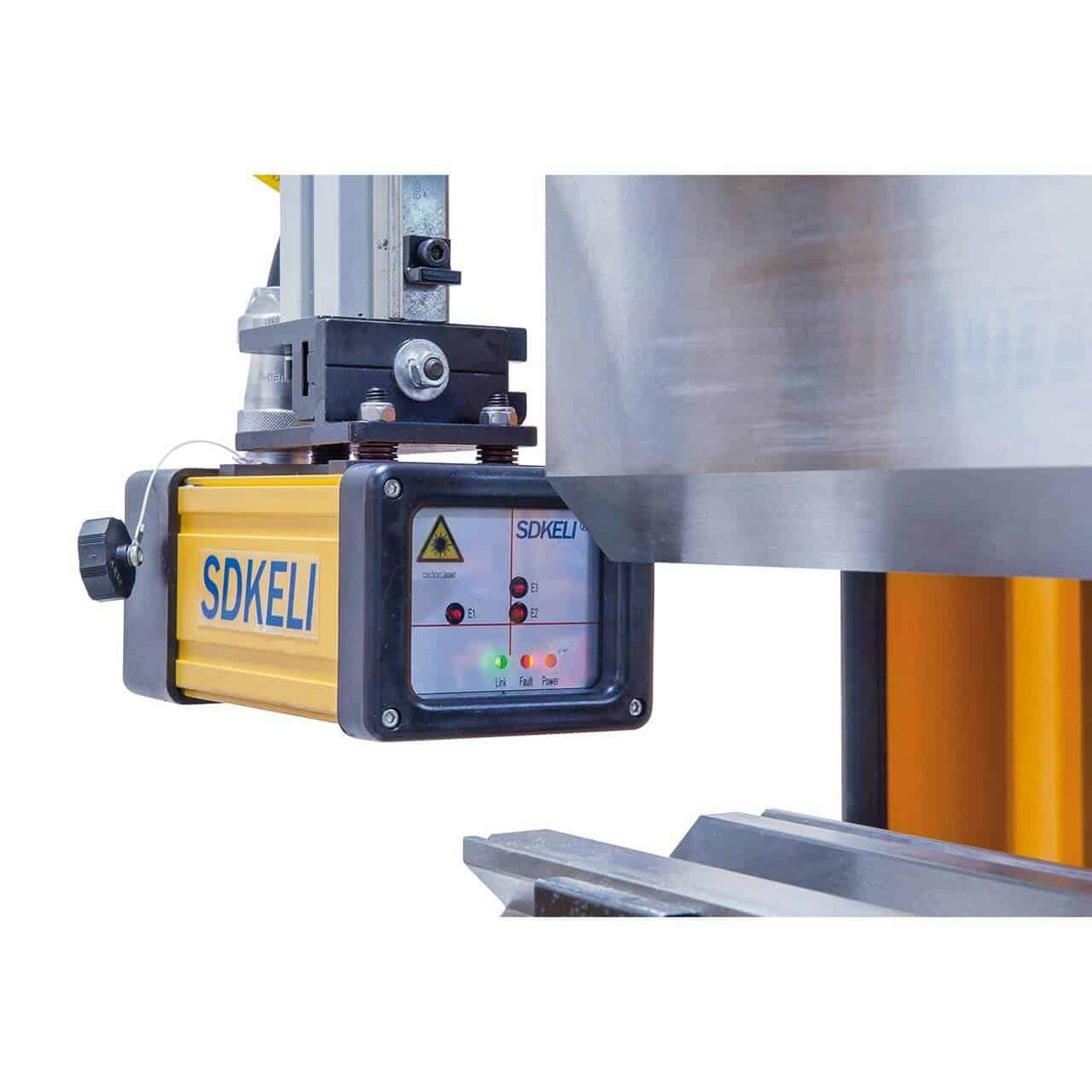

SDKELI Sicherheitssystem mit Schutzgitter und Not-Aus-Pedal
Frontblechstützen im Lieferumfang enthalten

Technische Daten des Tisches Daten

Merkmale	Daten
Biegedruck	125 Tonnen
Effektive Länge	3200 mm
Abstand zwischen den Ständern	2600 mm
Kolbenhub	110 mm
Einstecktiefe	320 mm
Hinterer Anschlag (X-Achse)	0 – 600 mm
Tischbreite	210 mm
Tischhöhe	800 mm
Anfahrgeschwindigkeit	90 mm/s
Biegegeschwindigkeit	8 mm/s
Rücklaufgeschwindigkeit	90 mm/s
Öltankinhalt	260 Liter
Motor Leistung	7,5 kW
Abmessungen (L x B x H)	3650 x 2080 x 2300 mm
Gesamtgewicht	ca. 7200 kg

Lieferumfang
Manuelles Tisch-Ballenzsystem

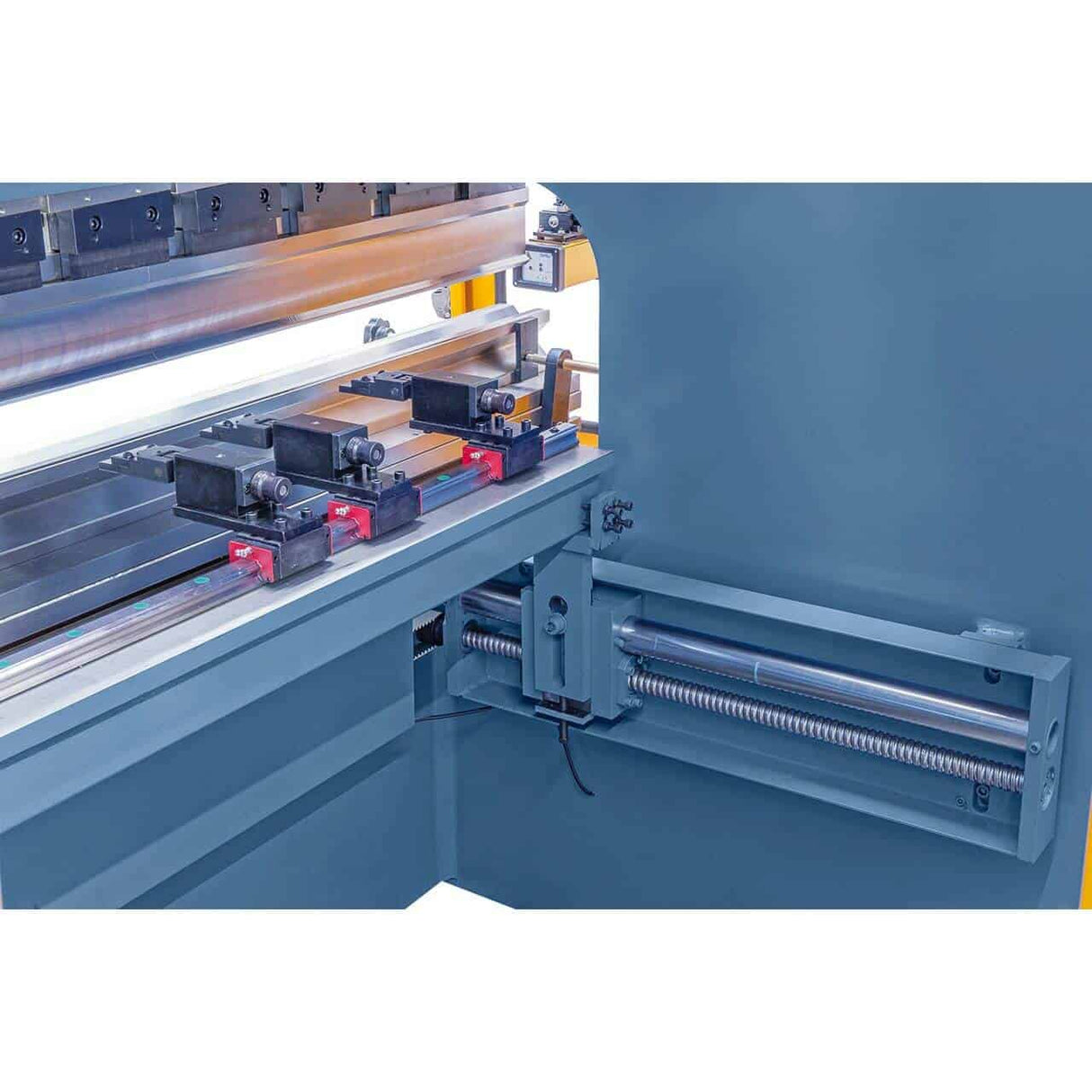

Hinterer Anschlag mit Kugelgewindetrieb
Segmentiertes Oberwerkzeug mit Schnellspannsystem
Unterwerkzeug mit 9 V

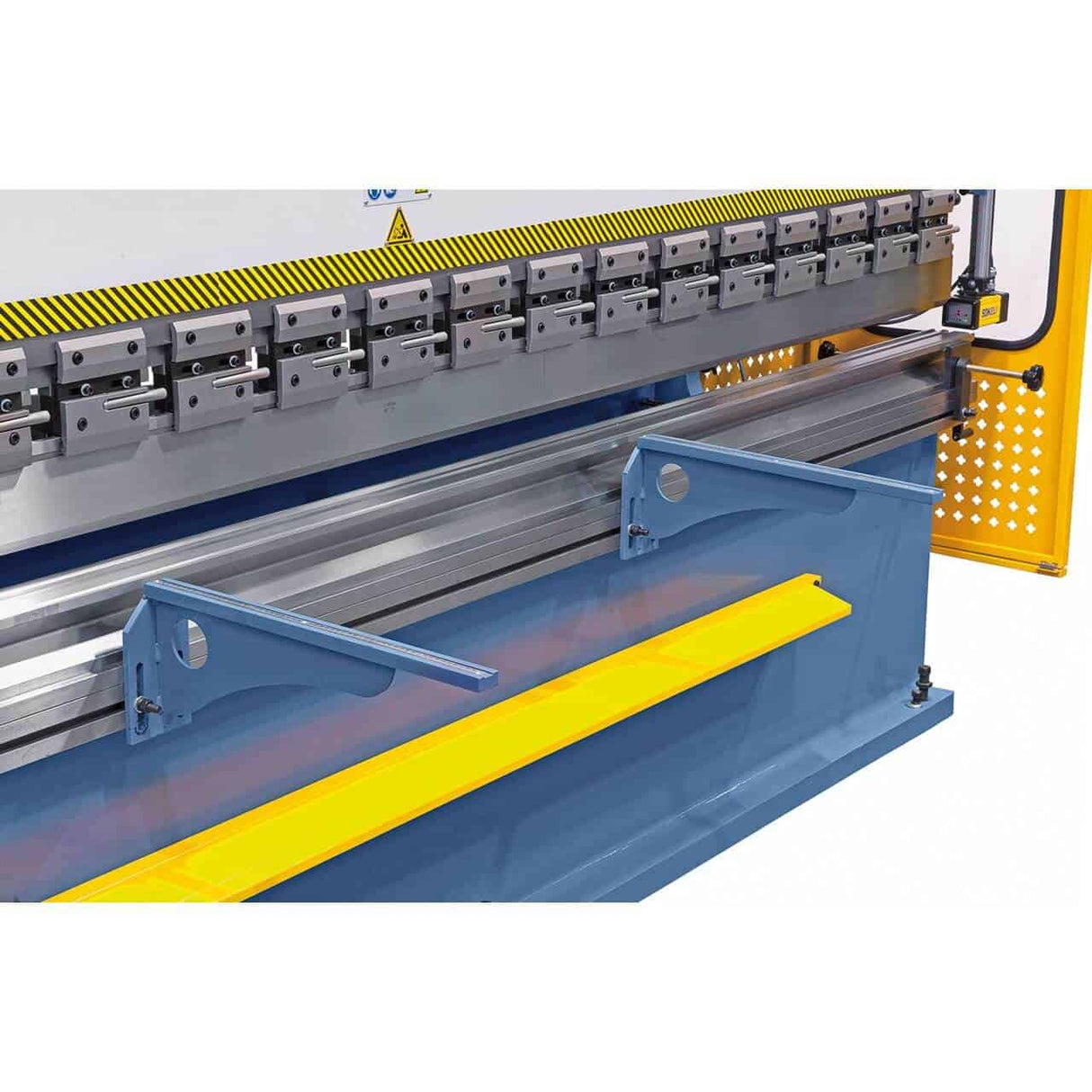

Blechträger vorne
E21S NC-Steuerung
Höhenverstellbare Anschlagfinger

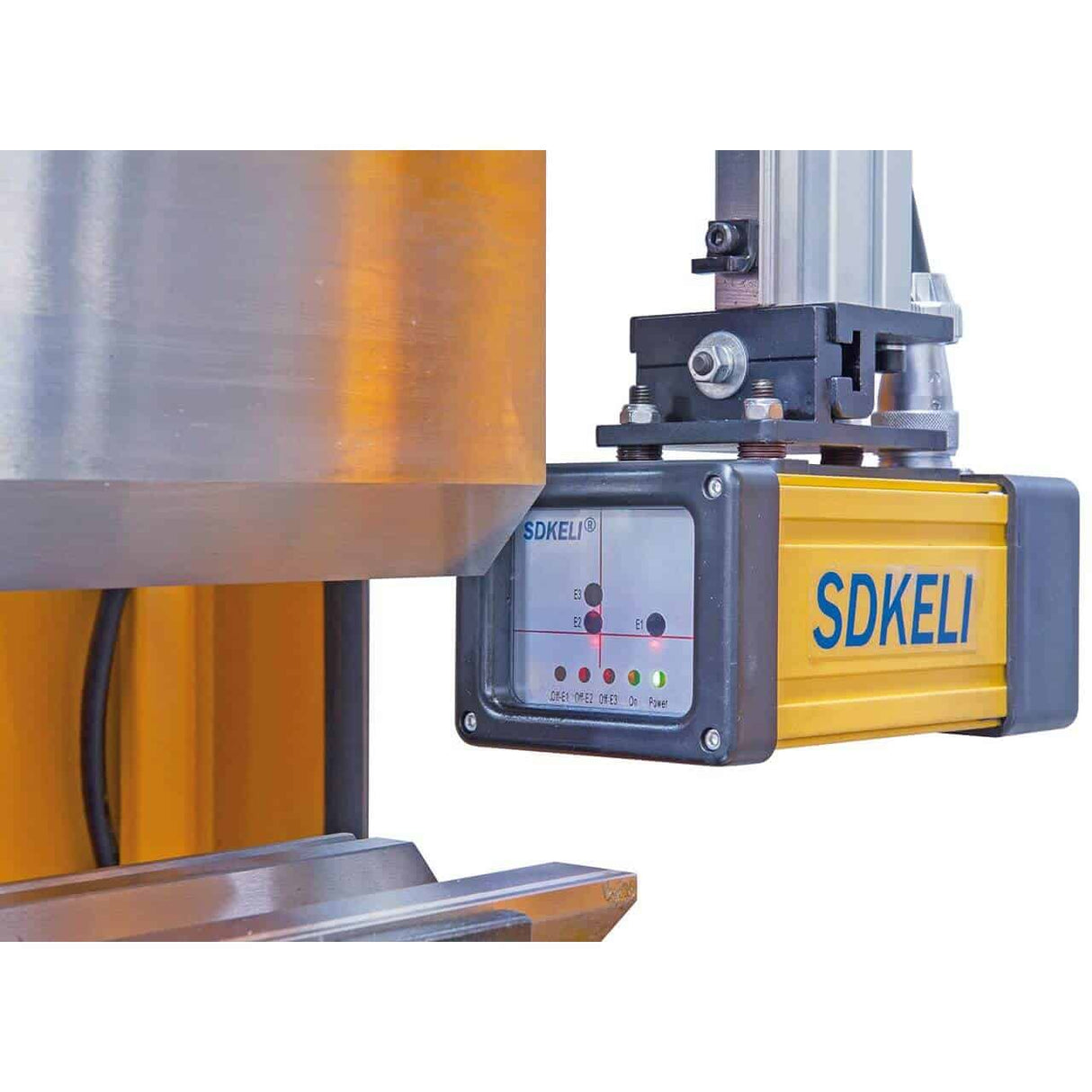

SDKELI Sicherheitssystem

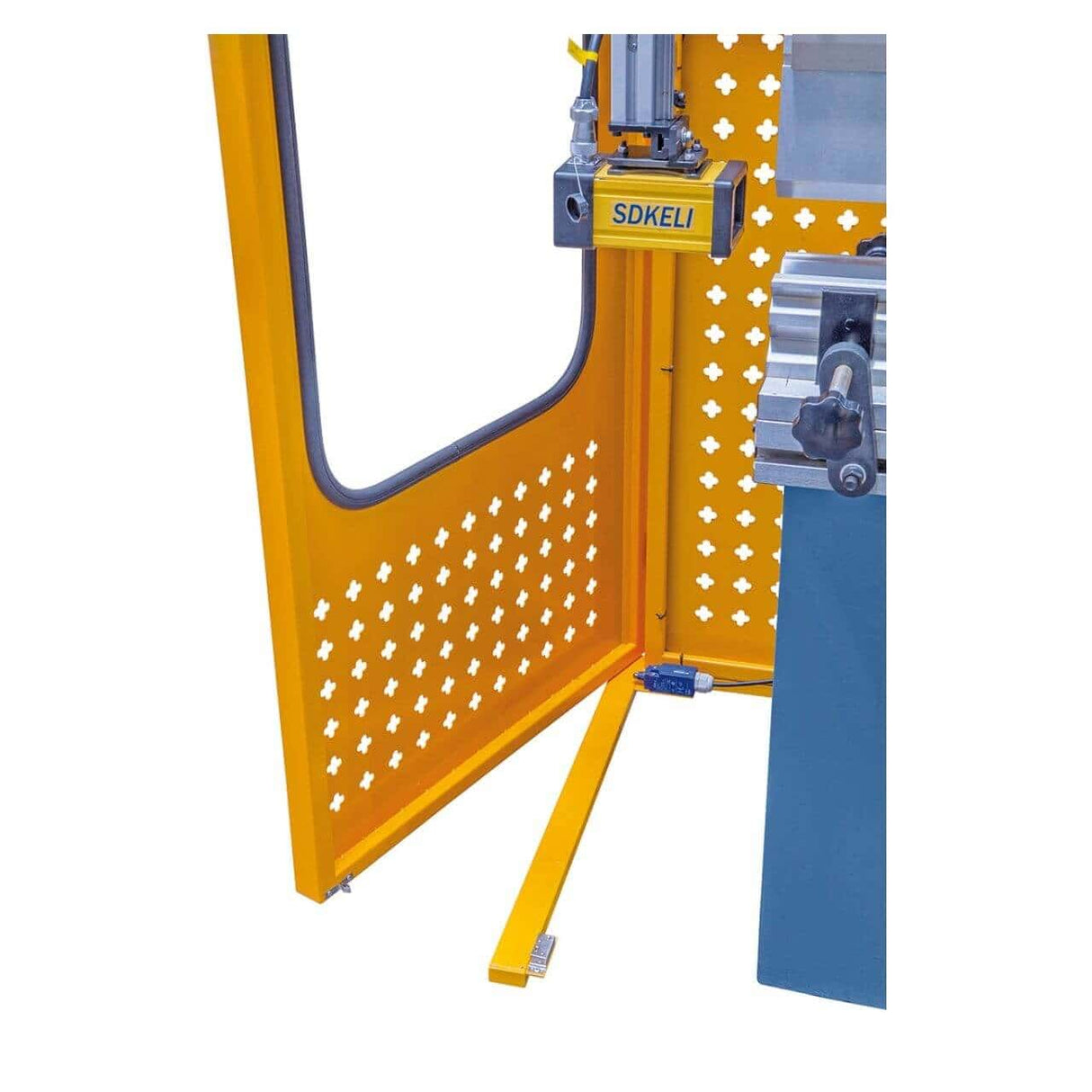

Seitliches Schutzgitter
Bedienpedal mit Not-Aus

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Häufig gestellte Fragen

Wie berechnet man die erforderliche Biegekraft?

Grundformel: F (kN) = (8 × Dicke² × Festigkeit × Länge) / Öffnung V. Für S235-Stahl (400 N/mm²) mit V = 8 × Dicke: F ≈ 50 kN/m pro mm Dicke. Beispiel: 2 mm auf 2.000 mm → ca. 200 kN (20 t). Die AKPL sollte mit einer Nennkraft ausgewählt werden, die mindestens 20 % höher ist als die berechnete Kraft. Für andere Materialien oder komplexe Geometrien wenden Sie sich bitte an Krollit.

Was ist die maximale Dicke bei Edelstahl mit der AKPL?

Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.

Sind Stempel und Matrizen mit denen anderer Hersteller austauschbar?

AKPL-Abkantpressen verwenden standardmäßige europäische Stempelaufsätze (Wila/Wilson-Werkzeuge). Die Kompatibilität mit Werkzeugen anderer Hersteller muss im Einzelfall geprüft werden. Für korrekte Spannkräfte und maximale Sicherheit empfiehlt sich die Verwendung von Original-Bernardo-Stempeln und -Matrizen. Informationen zur Verfügbarkeit spezifischer Werkzeuge erhalten Sie bei Krollit.

Ist der Hinteranschlag motorisiert oder manuell?

Das hängt von der Ausführung ab. Die Basismodelle der AKPL-Maschinen verfügen über einen manuellen Hinteranschlag mit Schraubverstellung. Die Versionen mit integrierter NC-Steuerung haben einen motorisierten Hinteranschlag, der automatisch von der Maschine positioniert wird. Die genauen Spezifikationen finden Sie im technischen Datenblatt des jeweiligen Modells.

Sind Ersatzteile und Service verfügbar?

Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Unser Kundenservice ist auf Italienisch verfügbar.
