Bernardo Modell D Basis mit MSA 500 Absaugsystem – Fördermenge 1.275 m³/h, 0,37 kW 400-V-Motor

Die Bernardo Modell D Basis mit Absaugsystem MSA 500 bietet eine Luftfördermenge von 1.275 m³/h, einen 0,37 kW Drehstrommotor (400 V), einen statisch und dynamisch ausgewuchteten Stahllüfter, eine Doppel-Innendüse (Ø 35 mm), eine Doppel-Außendüse (Ø 50 mm), eine integrierte Spänewanne, einen Wassertank zur Werkstückkühlung, eine Auflagefläche von 400 x 285 mm, eine Gesamthöhe von 810 mm und ein Gewicht von 50 kg. Sie eignet sich für die technische Absaugung von Metallstaub und -spänen beim Schleifen und Polieren. Hergestellt in Österreich, Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.

• Luftdurchsatz: 1.275 m³/h
• Motor: 0,37 kW – 400 V Drehstrom
• Interne Düsen: 2 × Ø 35 mm
• Externe Düsen: 2 × Ø 50 mm
• Arbeitsfläche: 400 × 285 mm
• Späneauffangwanne: Integriert
• Gewicht: 50 kg

Wer nutzt das Modell D mit Absaugung MSA 500? System und warum?

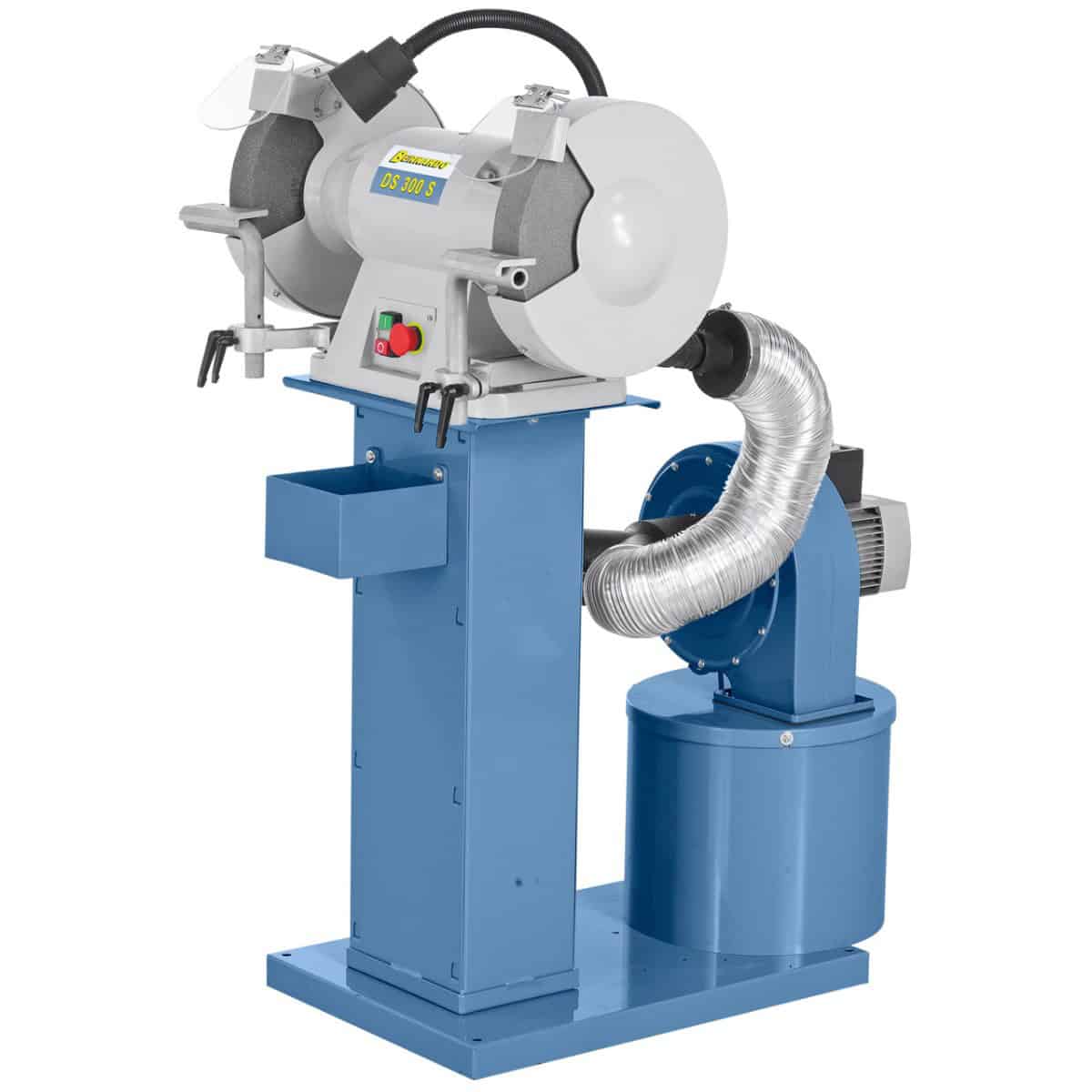

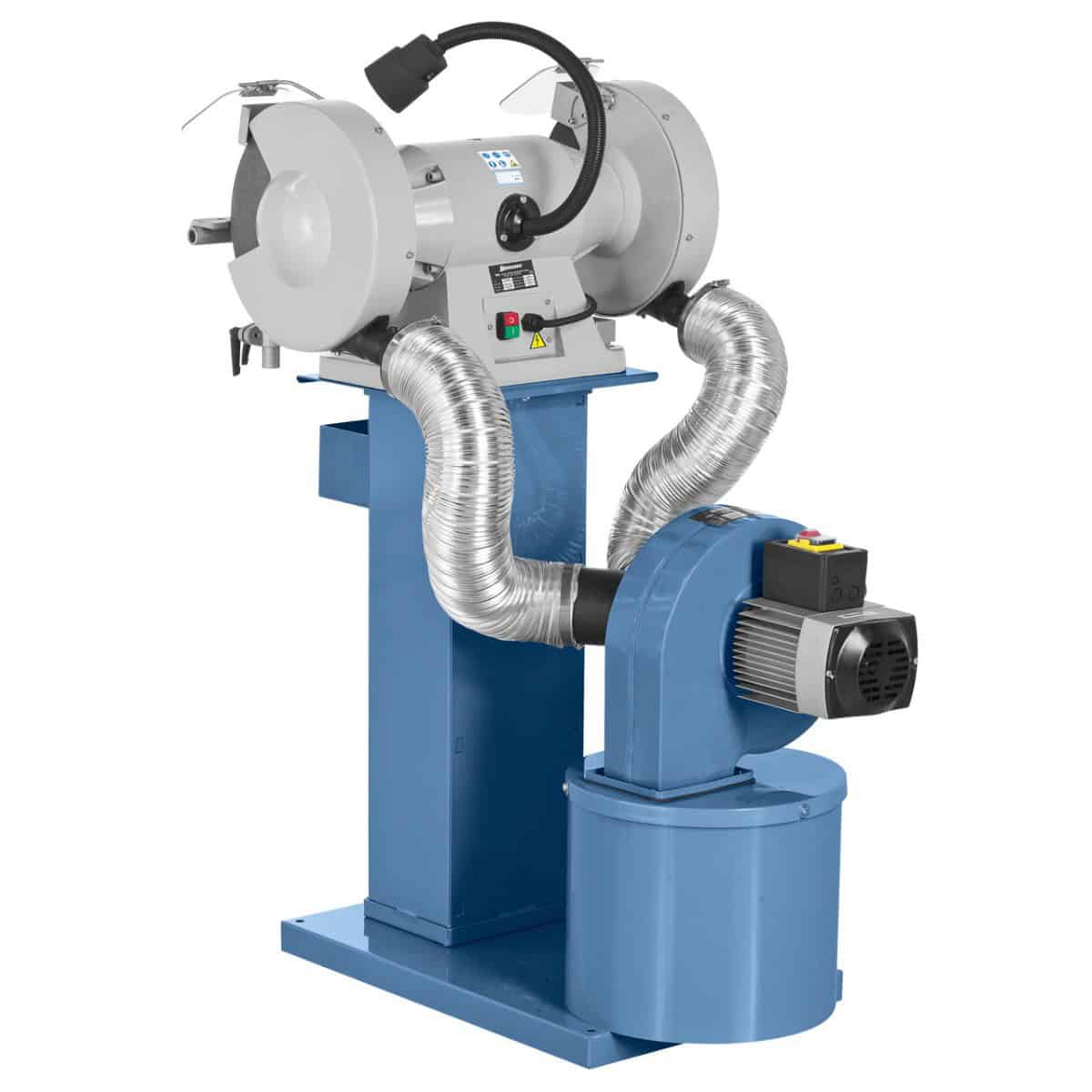

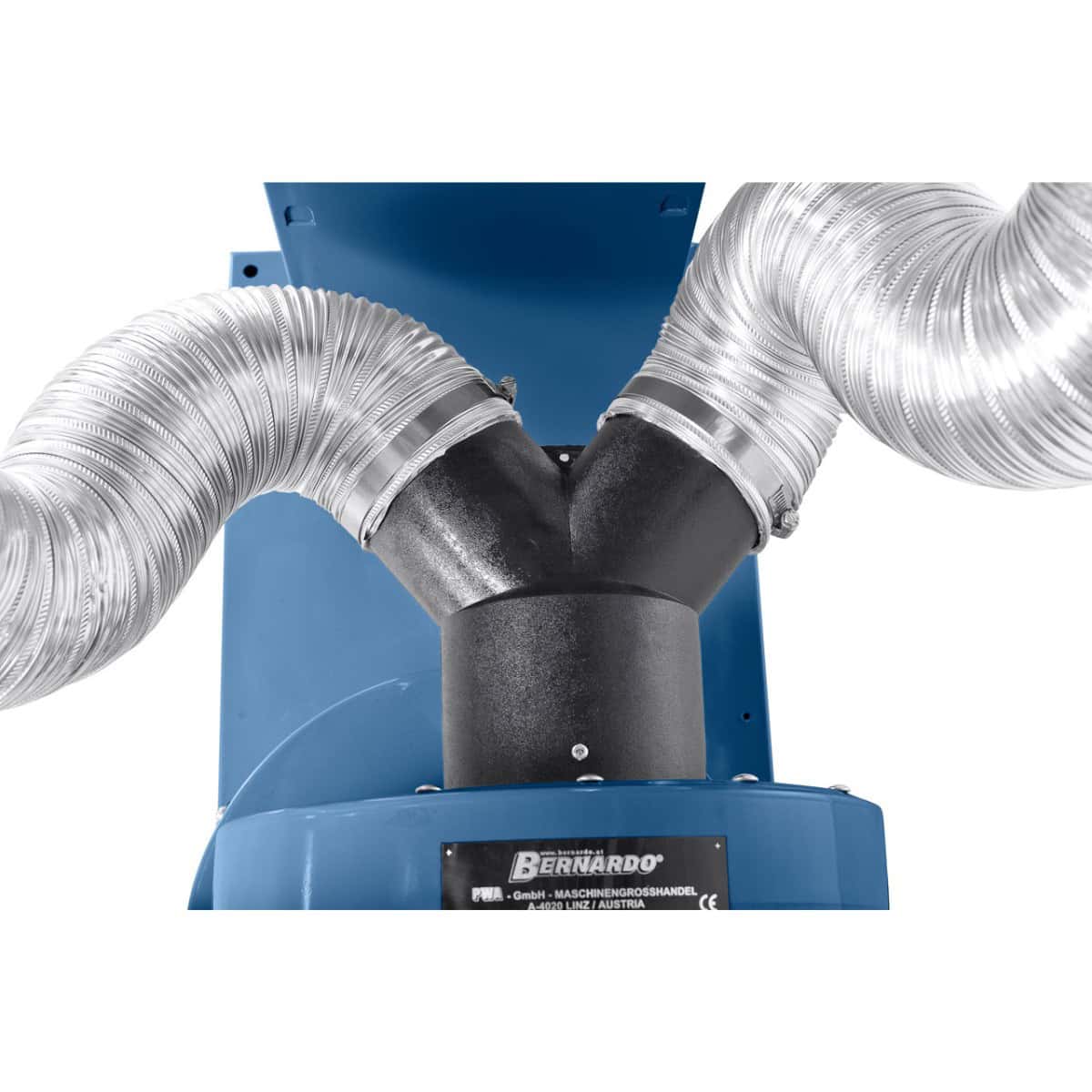

Der Bernardo Modell D Ständer mit MSA 500 System ist eine integrierte Lösung für Werkstätten mit Bandschleifern und Tischschleifmaschinen. Er vereint drei Funktionen in einer einzigen Konstruktion: Maschinenauflage (Auflagefläche 400 x 285 mm), Metallstaubabsaugung (1.275 m³/h), Späneabsaugung und Werkstückkühlung über einen integrierten Wassertank. Der statisch und dynamisch ausgewuchtete Stahllüfter sorgt für einen ruhigen und geräuscharmen Betrieb. Die doppelte Innendüse (Ø 35 mm) und die doppelte Außendüse (Ø 50 mm) ermöglichen den gleichzeitigen Anschluss von zwei Absaugpunkten – eine Lösung, die sich ideal für Doppelschleifmaschinen eignet, die beidseitig Staub erzeugen. Der integrierte Wassertank zur Werkstückkühlung verbessert die Oberflächenqualität und reduziert das Risiko von thermischen Verformungen bei längerem Schleifen. Krollit wird in Kundenwerkstätten von Maschinenbaubetrieben, Schleifereien, Schmieden und Schleifereien eingesetzt, die eine komplette, selbstabsaugende Werkbank suchen.

Ihre Position im Bernardo-Sortiment

Das Modell D mit MSA 500 ist eine integrierte Lösung und unterscheidet sich von den eigenständigen Absauggeräten des Bernardo-Sortiments. Darüber hinaus bietet das Sortiment als eigenständige Absauggeräte die MSA 300 (870 m³/h, 230 V, einphasig, Einzelanschluss Ø 100 mm), die MSA 750 (1.100 m³/h, 400 V, Doppelanschluss Ø 100 mm) und die MSA 1500 (1.500 m³/h, 400 V, Doppelanschluss Ø 100 mm). Der praktische Unterschied: Eigenständige MSAs werden über Schläuche mit separaten Geräten verbunden, während das Modell D die Gerätehalterung und die Absaugung direkt integriert. Das Modell D hat eine Förderleistung von 1.275 m³/h und liegt damit leistungsmäßig zwischen dem MSA 750 und dem MSA 1500. Es verfügt jedoch über kleinere Anschlüsse (Ø 35 und Ø 50 mm gegenüber Ø 100 mm bei den MSAs): Es ist für Schleif- und Poliermaschinen optimiert, nicht für große Maschinen, die Ø 100 mm benötigen. Für Werkstätten mit einer einzelnen Tischschleifmaschine ist die integrierte Lösung ergonomischer; für Systeme mit mehreren Maschinen sind die einzelnen MSAs flexibler.

Logistik und Krollit-Support

Der Versand von Bernardo dauert 5–9 Werktage (7 Tage im Süden). Mit einem Gewicht von 50 kg kann das Gerät von ein bis zwei Personen vorsichtig transportiert werden. Original Bernardo Düsen, Lüfterersatzteile und Zubehör sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Kundensupport auf Italienisch ist verfügbar.

Für wen ist das Modell D mit MSA 500 Absaugsystem geeignet?

Profil	Kompatibilität	Grund
Leidenschaftlicher Hobbybastler	Geeignet	Interessante Komplettlösung für fortgeschrittene Hobbyanwender. Drehstromanschluss (400 V) erforderlich. Für gelegentlichen Gebrauch sind einphasige MSAs (MSA 300 bei 230 V) möglicherweise praktischer.
Mechanische Werkstatt mit Tischschleifmaschine	Empfohlen	Komplette Werkbank: Maschinenständer + Absaugung + Werkstückkühlung. Ergonomisch für den täglichen Gebrauch, reduziert die Staubbelastung in der Werkstatt.
Schärf-/Metallbearbeitungswerkstatt	Empfohlen	Der integrierte Wassertank zur Werkstückkühlung ist beim Schärfen von Vorteil: Er verbessert die Oberflächengüte und reduziert die Überhitzung der Schneidkanten.

Nicht geeignet für: Maschinen mit Absauganschluss Ø 100 mm (Einzelabsauganlagen sind korrekt dimensioniert); Werkstätten ohne 400-V-Drehstromanschluss (MSA 300 bei 230 V Wechselstrom prüfen); Industrielle Fertigung mit hohem Staubaufkommen (die Kapazität von 1.275 m³/h ist möglicherweise nicht ausreichend; MSA 1500 mit 1.500 m³/h in Betracht ziehen).

Saugleistung

Spezifikation	Wert
Luftdurchsatz	1.275 m³/h
Interne Düsen	2 × Ø 35 mm
Externe Düsen	2 × Ø 50 mm

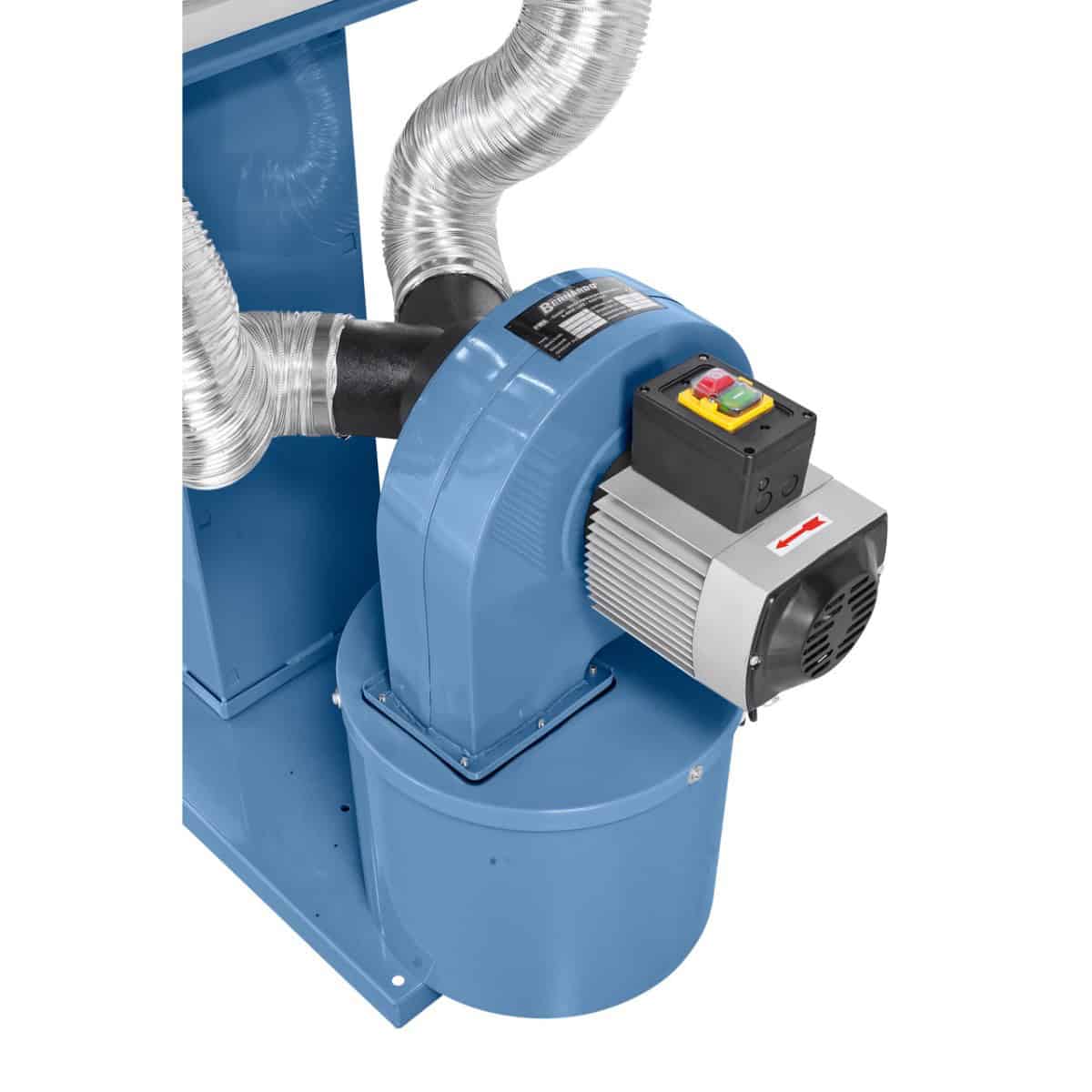

Motor und Leistung Stromversorgung

Angeben	Wert
Motorleistung	0,37 kW
Stromversorgung	400 V – 50 Hz – Drehstrom

Integrierte Funktionen

Angeben	Wert
Auflagefläche	400 × 285 mm
Späneaufnahme Tablett	Integrierter Großbehälter
Wassertank	Integrierte Werkstückkühlung
Lüfter	Statisch und dynamisch ausgewuchteter Stahl

Abmessungen und Gewicht

Spezifikation	Wert
Gesamthöhe	810 mm
Gewicht	50 kg

Konformität

Spezifikation	Wert
Kennzeichnung	CE

Standardausstattung

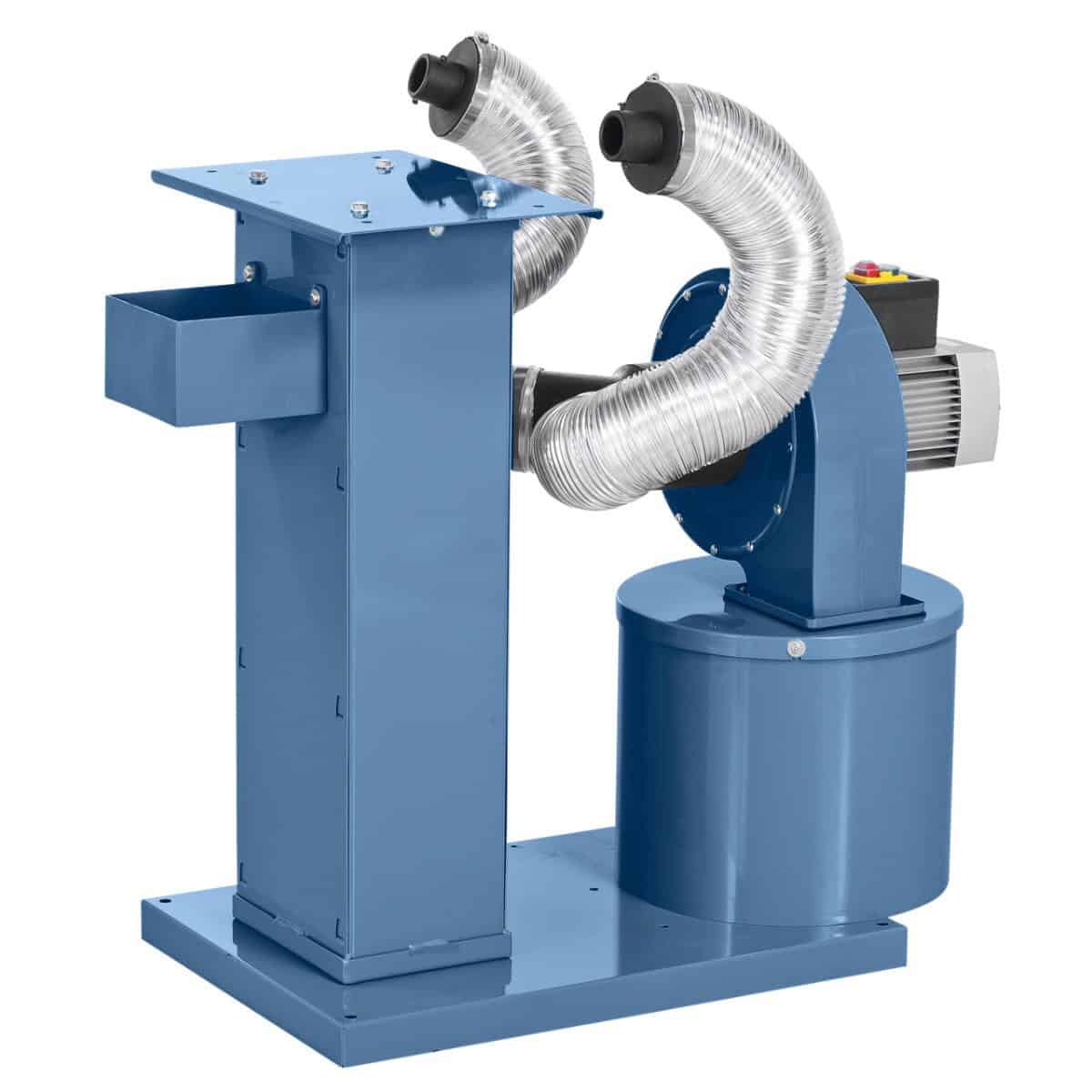

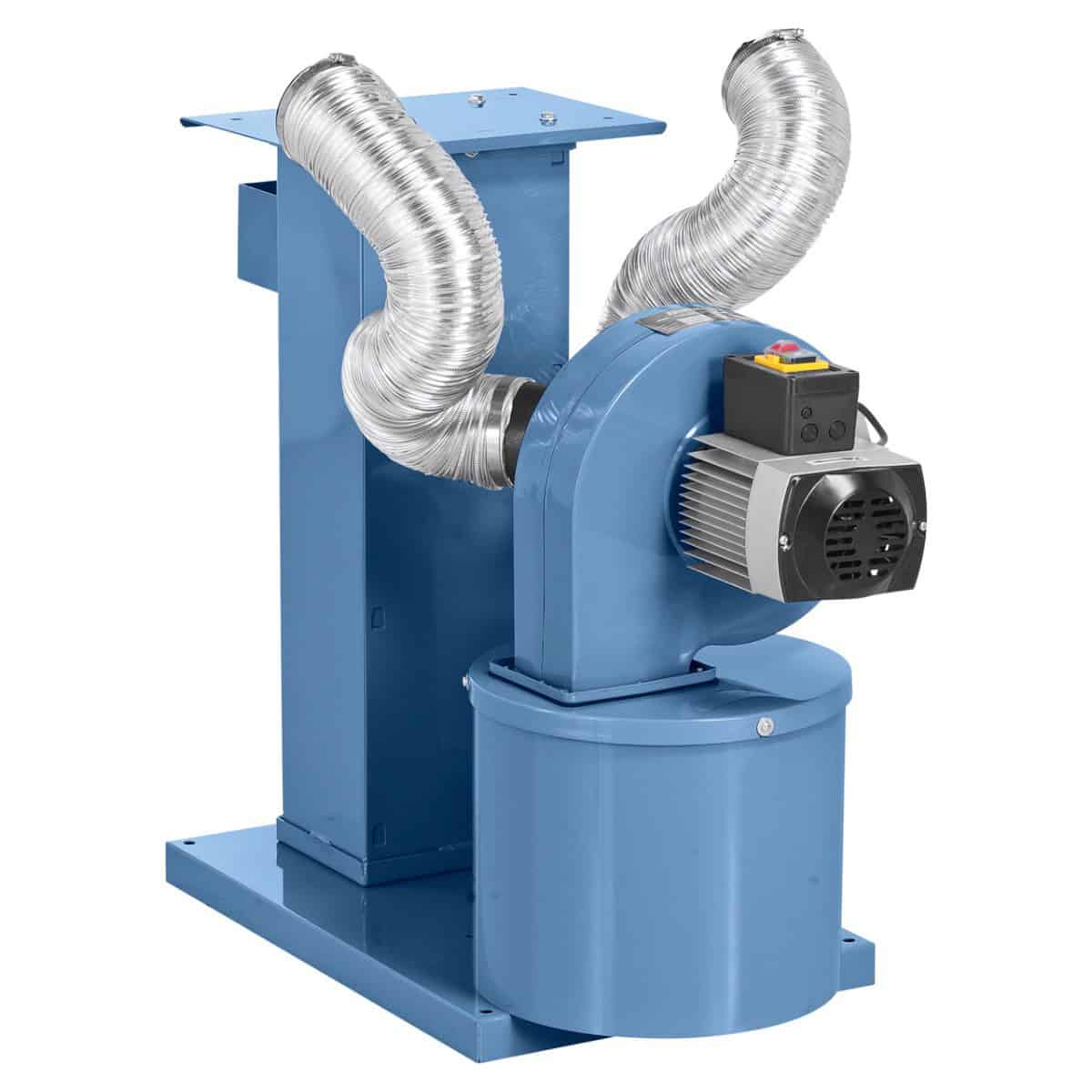

• Basis Modell D mit Absaugsystem MSA 500
• Ausgewuchteter Stahl-Radialventilator
• Integrierte Spänewanne
• Kühlwassertank
• Technisches Benutzerhandbuch

Häufig gestellte Fragen

Kann ich es als externen Absauger für andere Geräte verwenden? Maschinen?

Theoretisch ja, bei Anschluss über einen Schlauch. Die Düsen mit Ø 35 mm und Ø 50 mm weichen jedoch vom Industriestandard (typischerweise Ø 100 mm) ab. Es wären spezielle Adapter erforderlich.

Das Modell D ist für die integrierte Nutzung mit der Maschine, auf der es steht, optimiert. Für die externe Absaugung an Maschinen mit einer Ø 100-mm-Düse sind separate Staubsauger der MSA-Reihe geeignet. Der Vorteil des Modells D liegt in seiner Integration, nicht in der Flexibilität externer Anschlüsse.

Welche Maschinentypen können auf dem Sockel platziert werden?

Standardgroße Bandschleifer und Tischschleifmaschinen (Maschinenoberfläche bis 400 x 285 mm). Größere Maschinen benötigen spezielle Untergestelle oder individuelle Halterungen.

Standardmäßige Bernardo-Tischschleifmaschinen (SE- und DSM-Baureihe) haben Sockelabmessungen, die mit der 400 x 285 mm großen Auflagefläche des Modells D kompatibel sind. Bei Maschinen anderer Hersteller überprüfen Sie bitte vor dem Kauf die Sockelabmessungen. Das Untergestell ist für eine stabile Positionierung der Maschine über dem Absaugsystem ausgelegt.

Ist ein Wassertank zur Kühlung wirklich sinnvoll?

Ja, bei längeren Schärf- und Honvorgängen. Wasser senkt die Temperatur des Werkstücks und verhindert so eine Überhitzung der Schneide (beim Schärfen) bzw. thermische Verformung (beim Honen).

Wasserkühlung ist eine Standardmethode zum Schärfen von HSS- oder Hartmetall-Schneidkanten: Ohne Kühlung verringert die durch Reibung entstehende Wärme die Härte des Materials und beschleunigt den Schneidkantenverschleiß. Für das reine Schrupphonen ist ein Wassertank möglicherweise nicht erforderlich. Für präzises Schärfen ist es wichtig.

Wie viel Strom verbraucht der 0,37-kW-Motor?

Da es sich um einen kleinen Motor handelt, ist der Verbrauch minimal: typischerweise 0,3–0,4 kWh pro Betriebsstunde. Bei Dauerbetrieb über eine volle Schicht (8 Stunden) beträgt der Gesamtverbrauch ca. 2,5–3 kWh.

Der Stromverbrauch des Modells D ist im Vergleich zu den Hauptmaschinen in der Werkstatt praktisch vernachlässigbar. Drehstrom (400 V) ist zwingend erforderlich: Der Motor ist nicht mit Wechselstrommotoren austauschbar. Für Werkstätten ohne Drehstromanschluss ist dies die wichtigste Einschränkung.

Unterscheidet sich ein ausgewuchteter Lüfter wirklich von einem Standardlüfter?

Ja. Ein statisch und dynamisch ausgewuchteter Lüfter erzeugt während der Rotation keine Vibrationen. Dadurch werden Geräusche, Lagerverschleiß und die Übertragung von Vibrationen auf die darüber liegende Maschine reduziert. Die Auswuchtung ist ein Qualitätsmerkmal, das Industrielüfter von Billigmodellen unterscheidet. Auf dem Sockel einer Bearbeitungsmaschine würde ein unausgewuchteter Lüfter Vibrationen übertragen, die die Oberflächengüte des Werkstücks beeinträchtigen. Die Auswuchtung von Bernardo-Lüftern ist wartungsfrei und langlebig. Details
