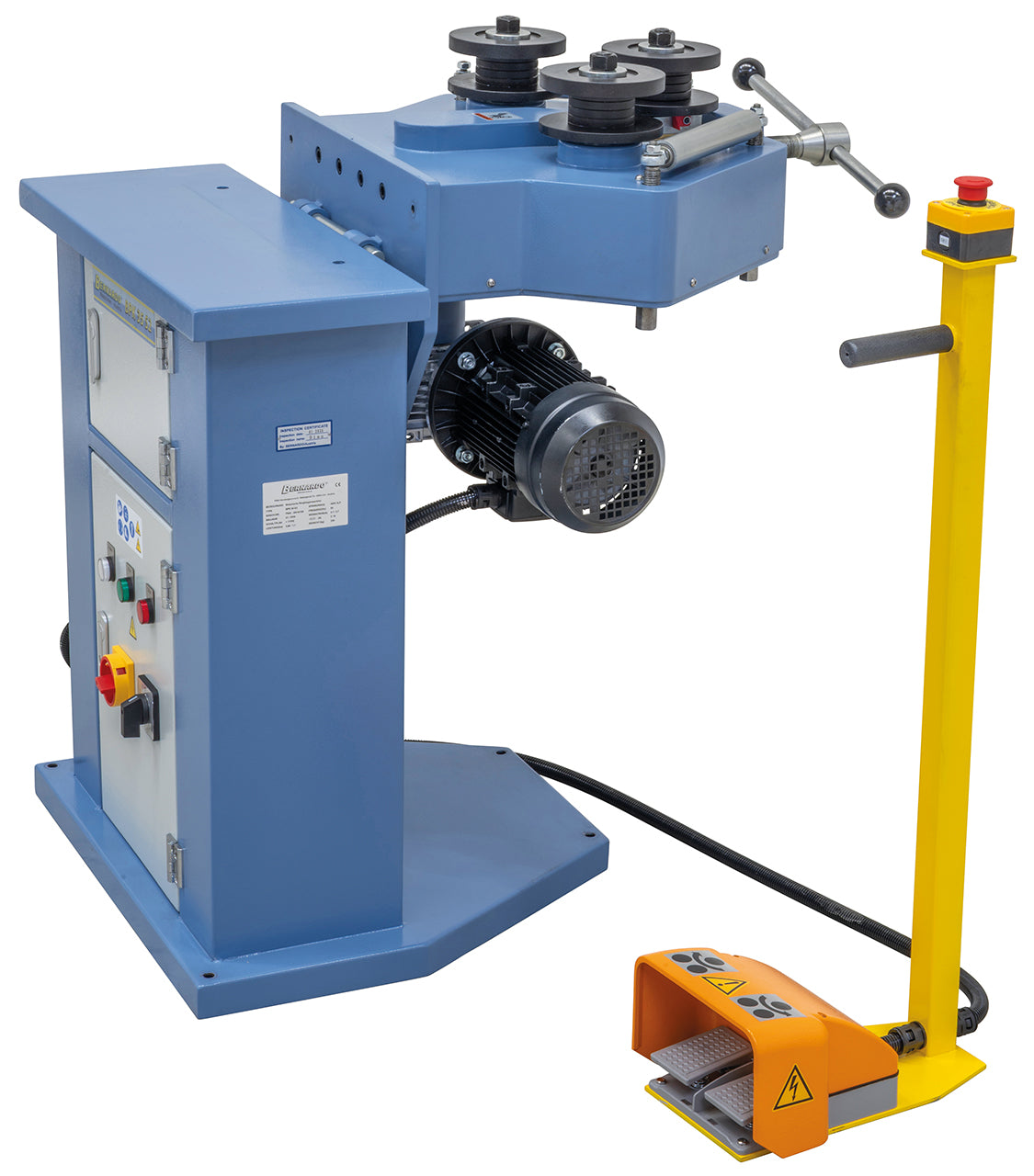

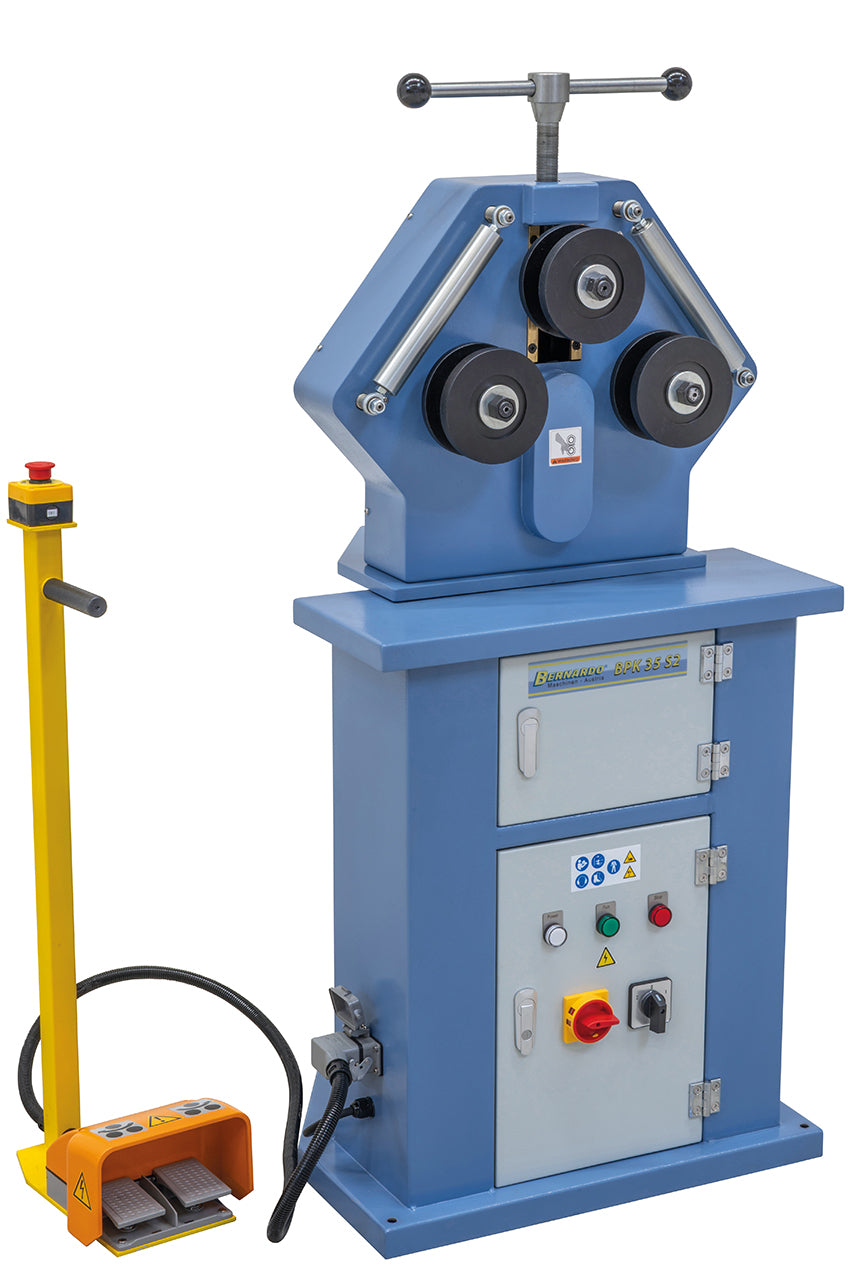

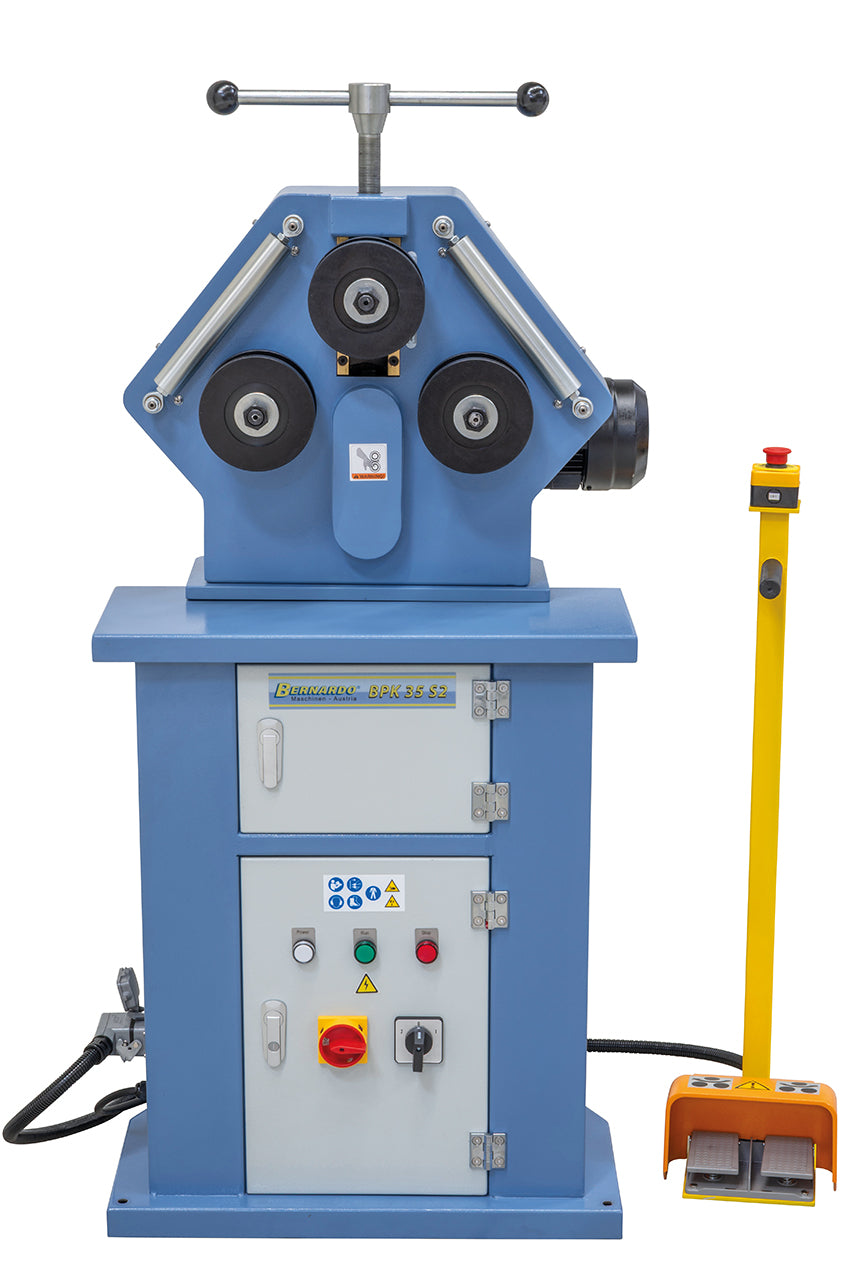

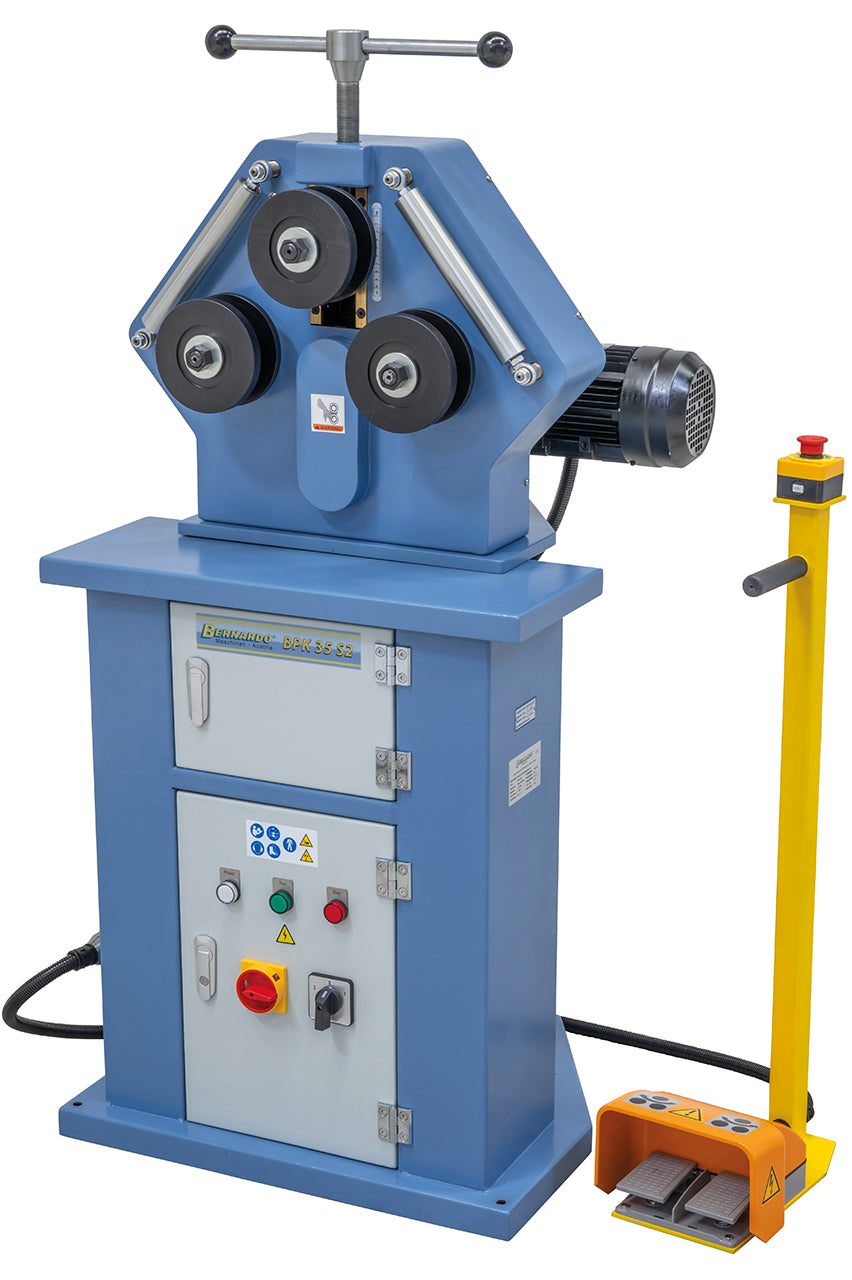

Die Bernardo BPK 35 S2 ist eine Profil- und Rohrbiegemaschine für den professionellen Einsatz mit Walzen von 146 mm Durchmesser, zwei Biegegeschwindigkeiten (4,5 und 9 m/min), einem 0,85/1,1 kW Drehstrommotor mit 400 V und einem Gewicht von 230 kg. Hergestellt in Österreich von Bernardo Maschinenfabrik, gegründet 1978. Vertrieb in Italien durch Krollit, Bernardos offizieller Vertriebspartner seit 2007.
- Oberwalzendurchmesser: 146 mm
- Unterwalzendurchmesser: 146 mm
- Wellendurchmesser: 30 mm
- Biegegeschwindigkeit: 4,5 / 9 m/min
- Motorleistung: 0,85 / 1,1 kW
- Stromversorgung: 400 V Drehstrom
- Abmessungen (L x B x H): 750 x 620 x 1.500 mm
- Gewicht: 230 kg
Wer nutzt die BPK 35 S2 und wofür?
Die BPK 35 S2 Die BPK 35 S2 wird von Metallverarbeitern zum Biegen von Handläufen, Rahmen und Stahl- sowie Edelstahlkonstruktionen, von Fenster- und Türenherstellern zur Bearbeitung von Stahl- und Messingprofilen und von Herstellern individueller Metallmöbel mit Bedarf an wiederholbaren Biegeradien eingesetzt. Dank der Möglichkeit, sie sowohl horizontal als auch vertikal zu verwenden, eignet sie sich auch für beengte Platzverhältnisse. Mit den optionalen Rollensätzen können Sie runde, quadratische und flache Rohre sowie Sonderprofile auf einer einzigen Maschine bearbeiten.
Für wen ist die BPK 35 S2 geeignet?
| Profil |
Kompatibilität |
Muster |
| Professionelle Metallbearbeitung |
Geeignet |
146-mm-Rollen und eine 30-mm-Welle ermöglichen das Biegen von Baustahl- und Edelstahlprofilen. Die zwei Geschwindigkeiten erlauben eine flexible Anpassung der Produktivität an das jeweilige Material.
|
| Werkstatt für Metallfenster- und Türrahmen sowie Möbel.
| Geeignet für:
| Horizontale und vertikale Anwendung, optionale Rollensätze für verschiedene Profile, Fußpedal mit Not-Aus für Dauerbetrieb.
|
| Hobbyhandwerker oder Kleinhandwerker mit gelegentlicher Nutzung.
| Nicht geeignet.
| Drehstrommaschine (400 V), 230 kg: Erfordert industrielle Elektroinstallation und Hebevorrichtung für die Montage. Das Kosten-Nutzen-Verhältnis ist für geringe Stückzahlen nicht geeignet. |
Nicht geeignet für: Umgebungen ohne 400-V-Drehstromversorgung und zum Biegen nichtmetallischer Werkstoffe, für die gehärtete Stahlwalzen nicht ausgelegt sind.
Walzen und Biegen
| Oberer Walzendurchmesser |
146 mm |
| Unterer Walzendurchmesser |
146 mm |
| Wellendurchmesser |
30 mm |
| Biegegeschwindigkeit |
4,5 / 9 m/min |
| Verarbeitbare Werkstoffe |
Stahl, Edelstahl, Messing, Profile und Rohre |
| Arbeitsposition |
Horizontal und vertikal |

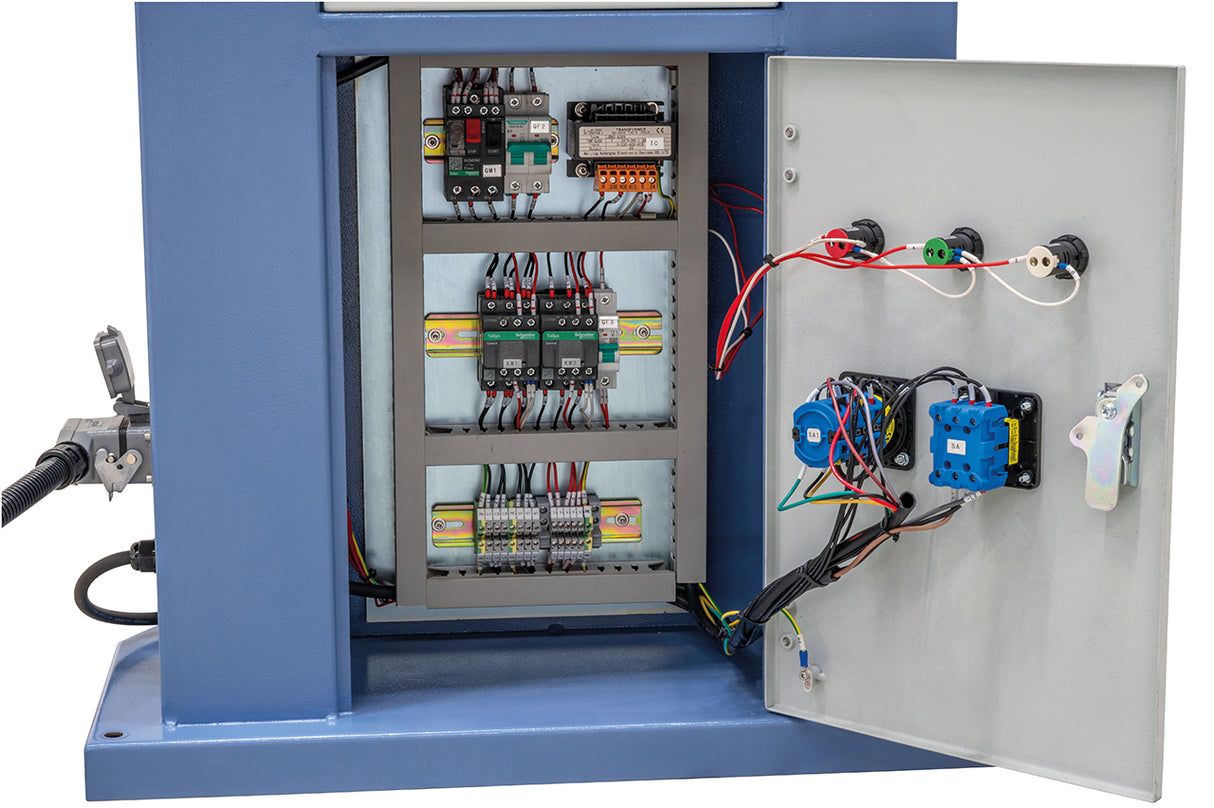

Motor und Stromversorgung
| Motorleistung (Drehzahl 1) |
0,85 kW |
| Motorleistung (Drehzahl 2) |
1,1 kW |
| Stromversorgung |
400 V Drehstrom |
| Motor Typ |
Zweiphasig, 2-stufig |
Abmessungen und Gewicht
| Breite |
750 mm |
| Tiefe |
620 mm |
| Höhe |
1.500 mm |
| Gewicht |
230 kg |
Standardausstattung
- Standard-Rollensatz
- Seitenführung Walzen
- Not-Aus-Pedal
- 2-Gang-Motor
Häufig gestellte Fragen

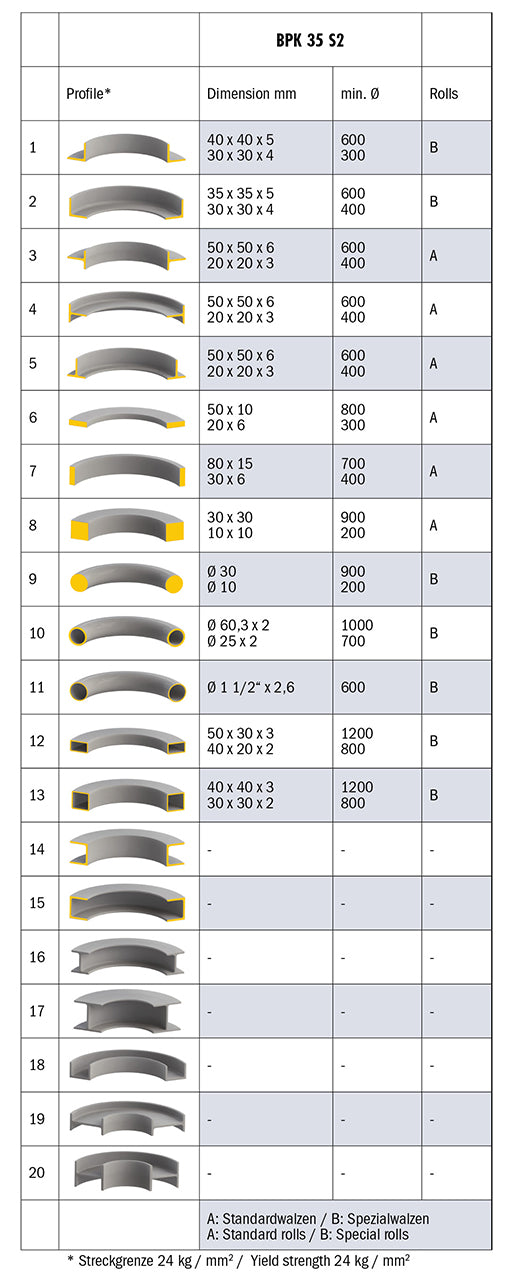

Welche Materialien können mit der Bernardo BPK 35 S2 gebogen werden?
Die BPK 35 S2 verarbeitet Stahl, Edelstahl, Messing und andere Metalle in Form von runden, quadratischen, flachen und profilierten Rohren. Die Walzen bestehen aus gehärtetem und geschliffenem Stahl mit einem Durchmesser von 146 mm.
Der im Lieferumfang enthaltene Standard-Walzensatz deckt die gängigsten Profile ab. Zusätzliche optionale Walzensätze von Krollit ermöglichen die Bearbeitung von Sonderprofilen. Die Maschine ist nicht für nichtmetallische Werkstoffe wie Kunststoff oder Holz geeignet.
Benötigt die BPK 35 S2 Wechselstrom oder ist Drehstrom erforderlich?
Sie benötigt einen 400-V-Drehstromanschluss. Es gibt keine 230-V-Version. Vor dem Kauf wird empfohlen, die Verfügbarkeit von Drehstrom in der Werkstatt zu prüfen.

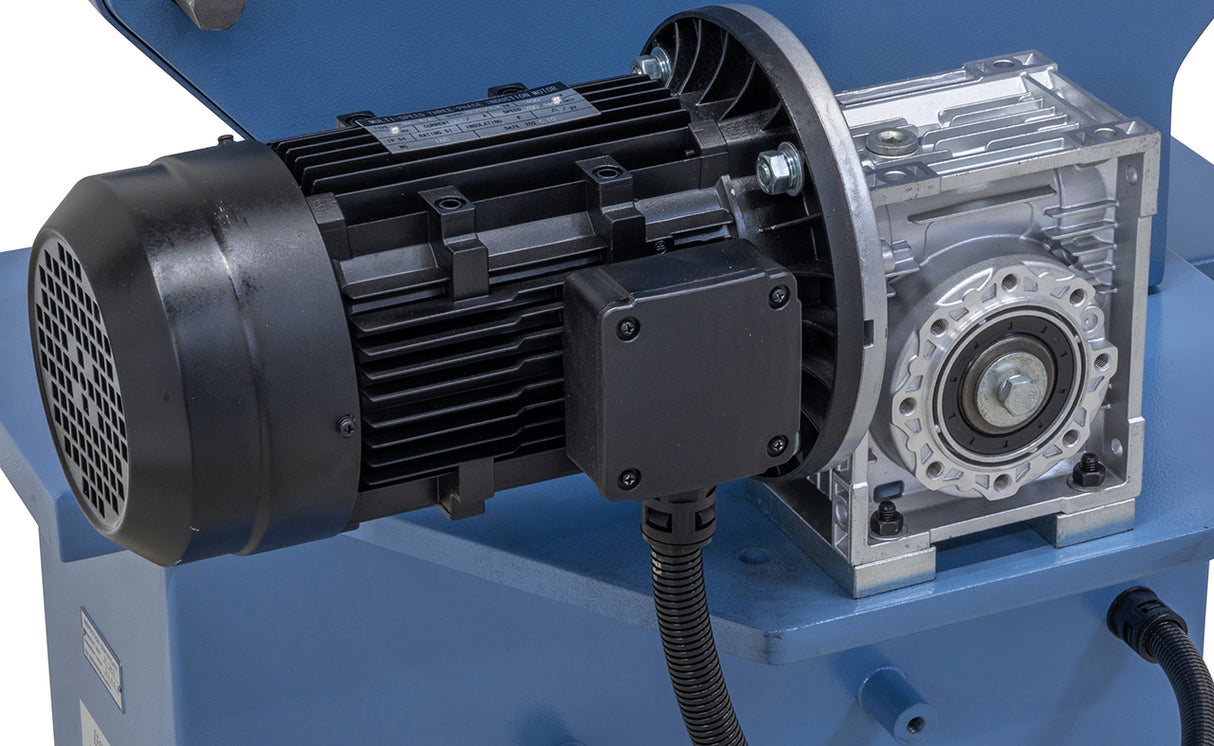

Der 2-Gang-Motor liefert 0,85 kW in der ersten Geschwindigkeit (4,5 m/min) und 1,1 kW in der zweiten (9 m/min). Das Fehlen einer einphasigen Ausführung ist eine bewusste Konstruktionsentscheidung, die höhere Biegemomente als bei Maschinen ähnlicher Größe ermöglicht.
Wozu dient die zweistufige Biegegeschwindigkeit der BPK 35 S2?
Die zwei Geschwindigkeiten (4,5 und 9 m/min) ermöglichen die Anpassung der Maschine an das Material: niedrige Geschwindigkeit für dicke Stahlprofile oder enge Radien, hohe Geschwindigkeit für duktilere Materialien oder Serienfertigung.

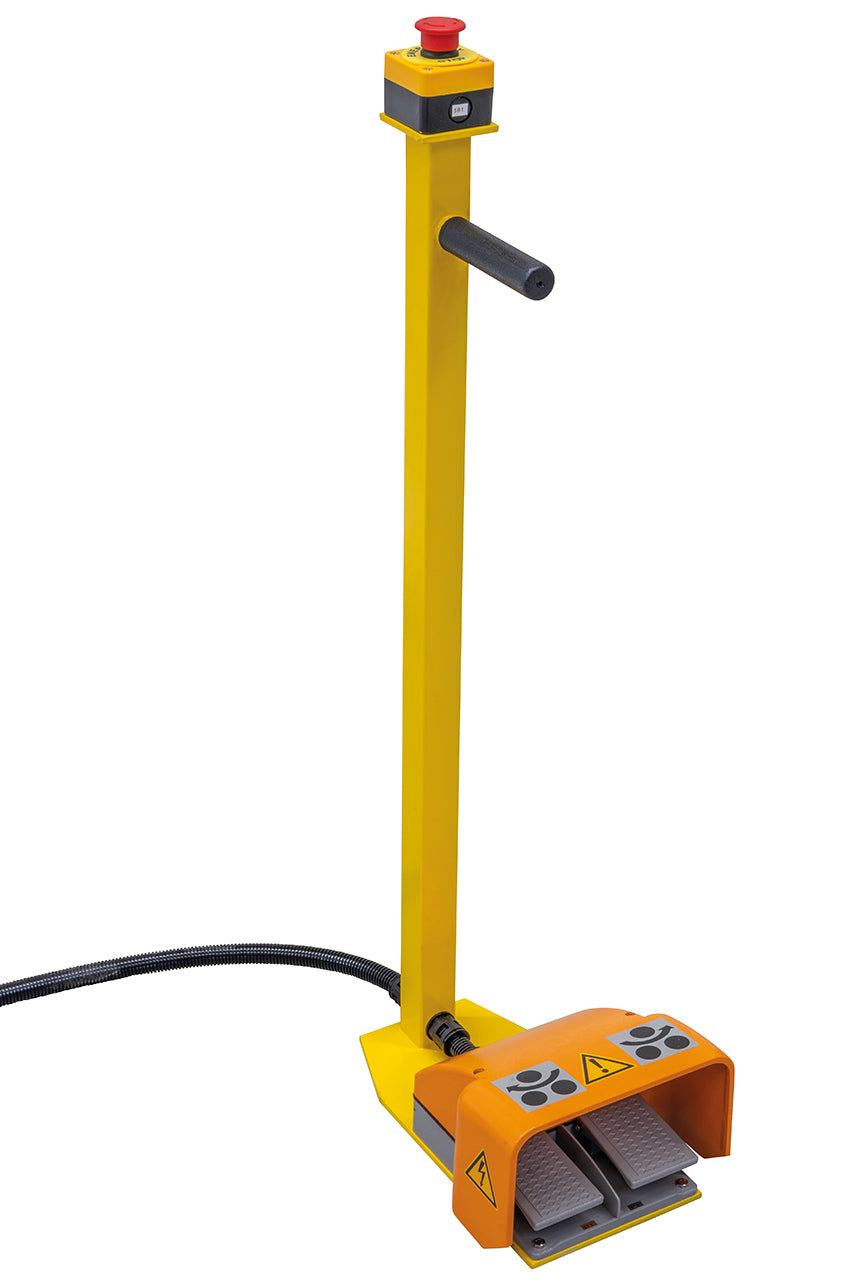

Der Geschwindigkeitswechsel erfolgt über den standardmäßigen 2-Phasen-2-Gang-Motor ohne zusätzliches Zubehör. Das Fußpedal mit Rechts-/Links-Drehrichtungsumschalter und Not-Aus ist im Lieferumfang enthalten und ermöglicht die Steuerung der Drehrichtung ohne Arbeitsunterbrechung.
Kann die BPK 35 S2 vertikal eingesetzt werden?
Ja. Die Maschine ist für den Betrieb in horizontaler und vertikaler Position ausgelegt und lässt sich so an beengte Arbeitsbereiche oder spezielle Anforderungen anpassen.

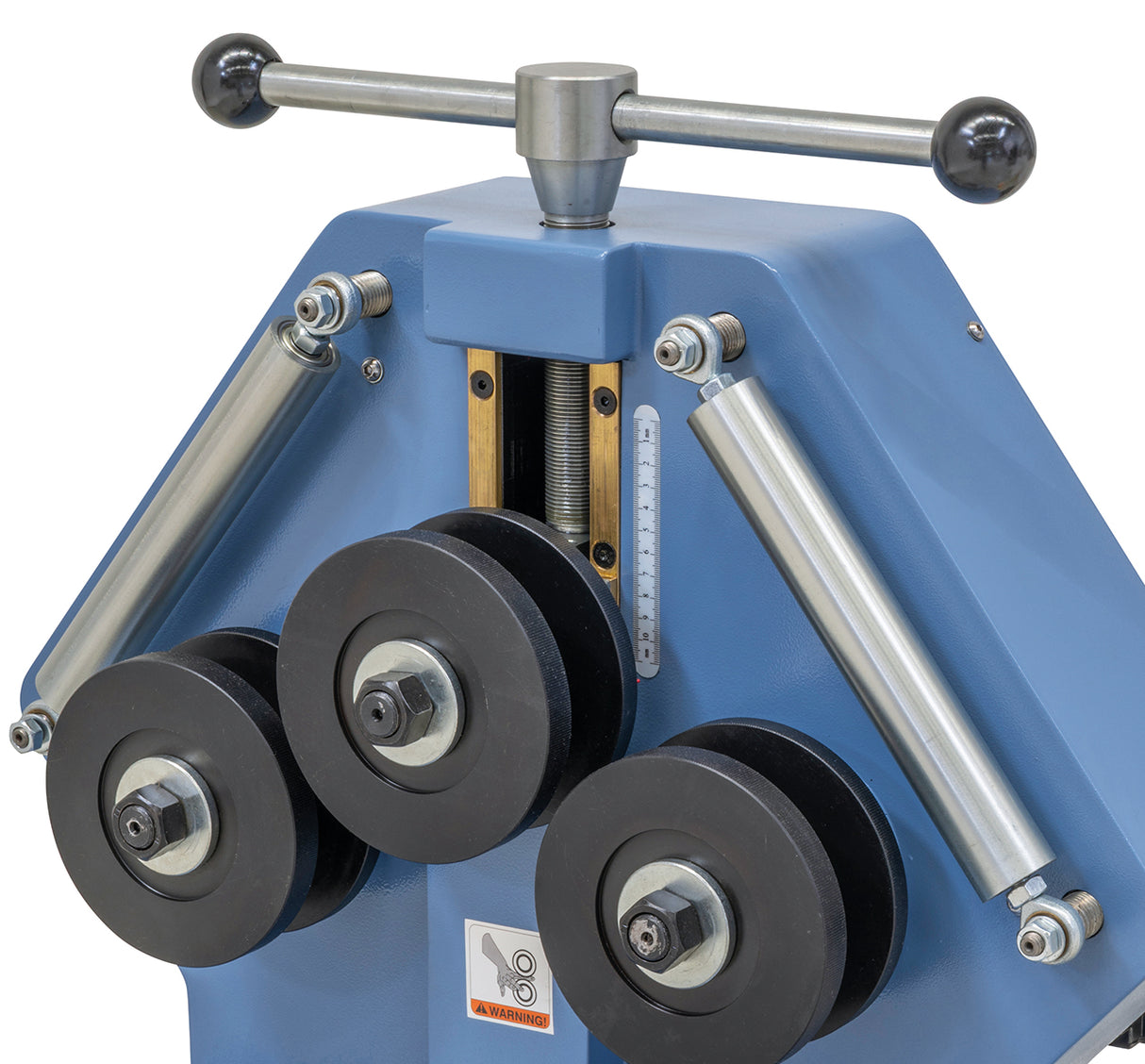

Die vertikale Nutzung ist besonders nützlich zum Biegen langer Profile in Umgebungen mit begrenzter Breite. Die standardmäßig enthaltenen seitlichen Führungsrollen stützen das Material in beiden Konfigurationen.
Welches Zubehör ist für die BPK 35 S2 erhältlich?
Bernardo bietet optionale Walzensätze an, mit denen Sie neben dem Standardsatz weitere Profile bearbeiten können. Die optionalen Sätze sind separat bei Krollit erhältlich.
Im Lieferumfang enthalten sind der Standardwalzensatz, seitliche Führungsrollen, ein Fußpedal mit Not-Aus und ein 2-Gang-Motor. Um die Kompatibilität eines bestimmten Walzensatzes mit dem zu bearbeitenden Material zu prüfen, wenden Sie sich bitte an den technischen Support von Krollit unter +39 0825-1494022.
Wie wird die BPK 35 S2 gewartet?

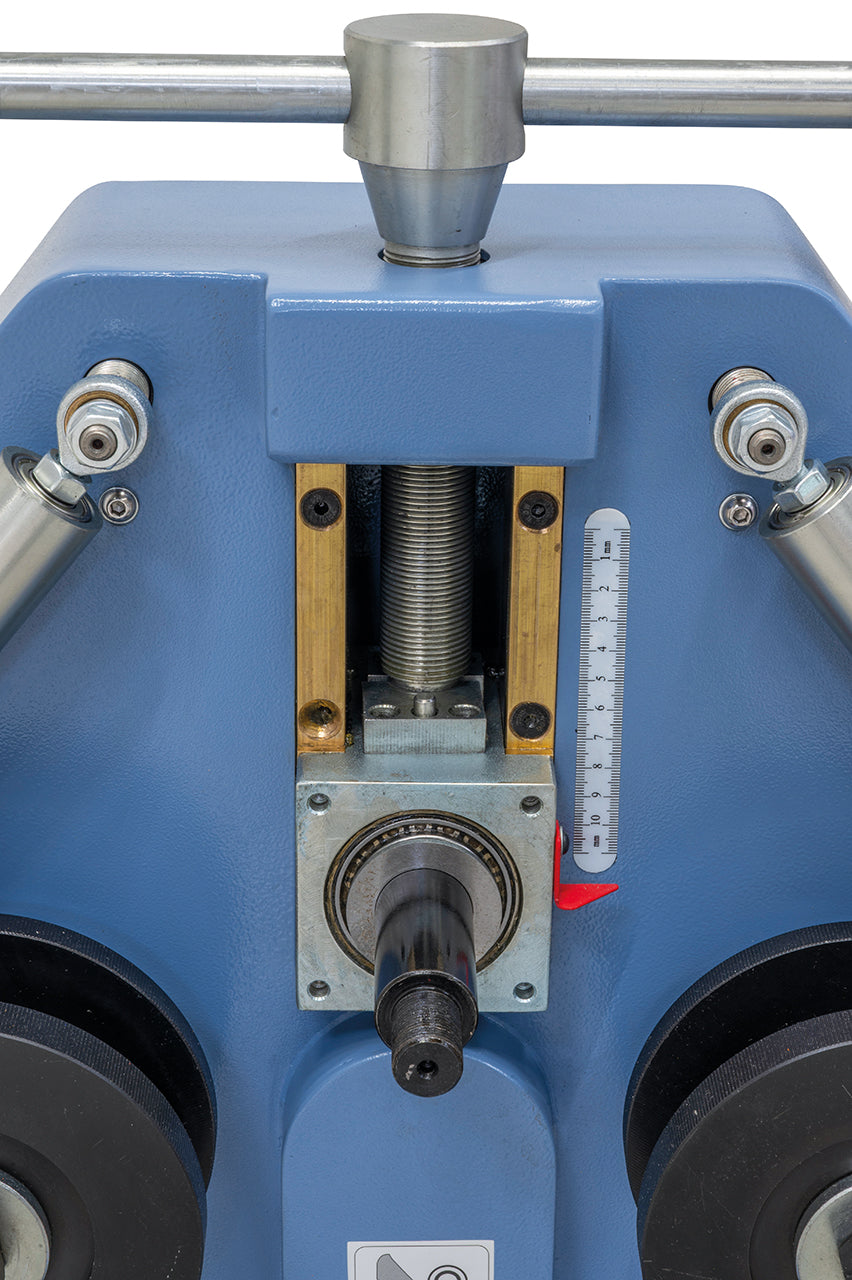

Die routinemäßige Wartung umfasst das regelmäßige Schmieren der gehärteten und geschliffenen Spezialstahlwellen sowie die Überprüfung des mechanischen Anzugsmoments der manuell zugeführten oberen Walze.
