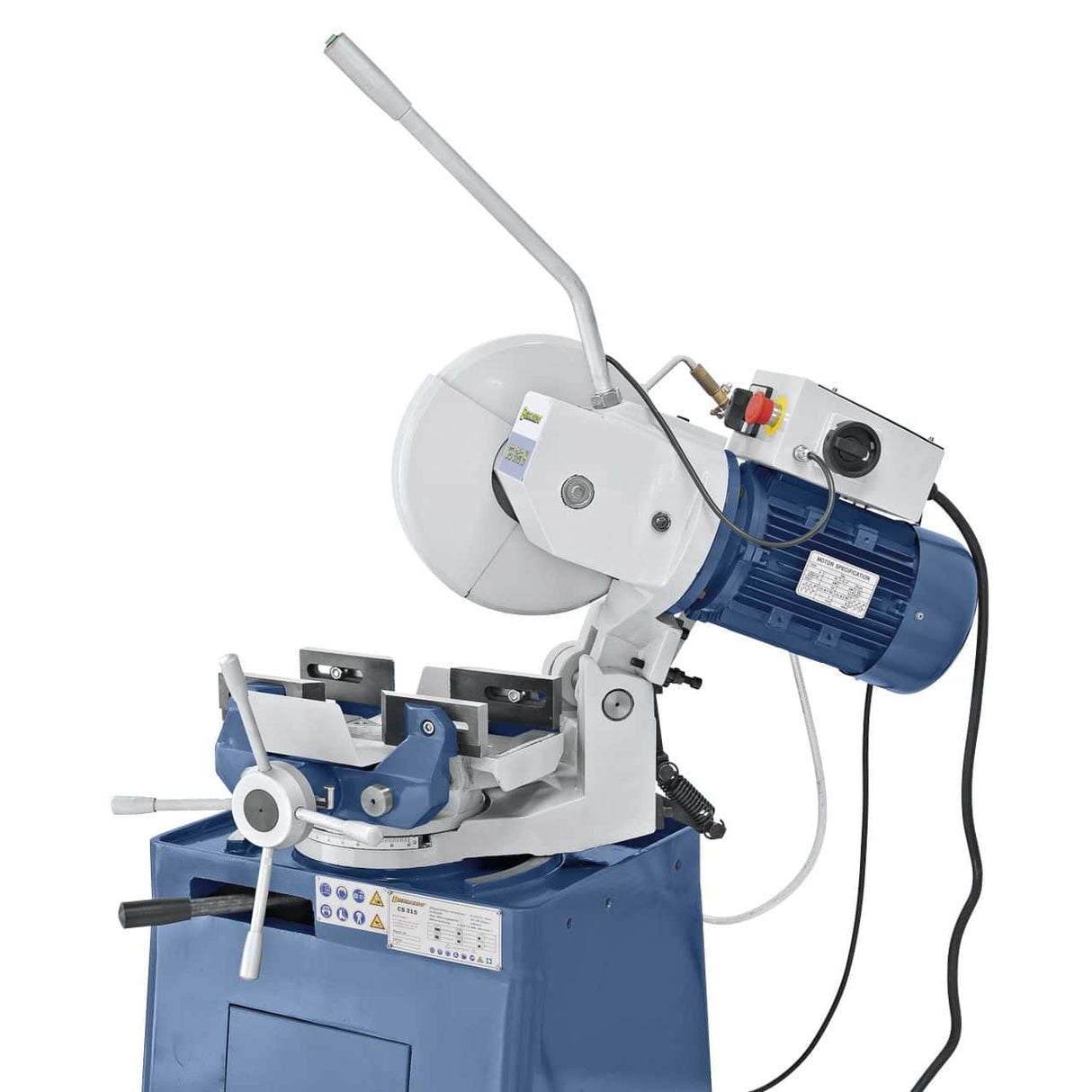

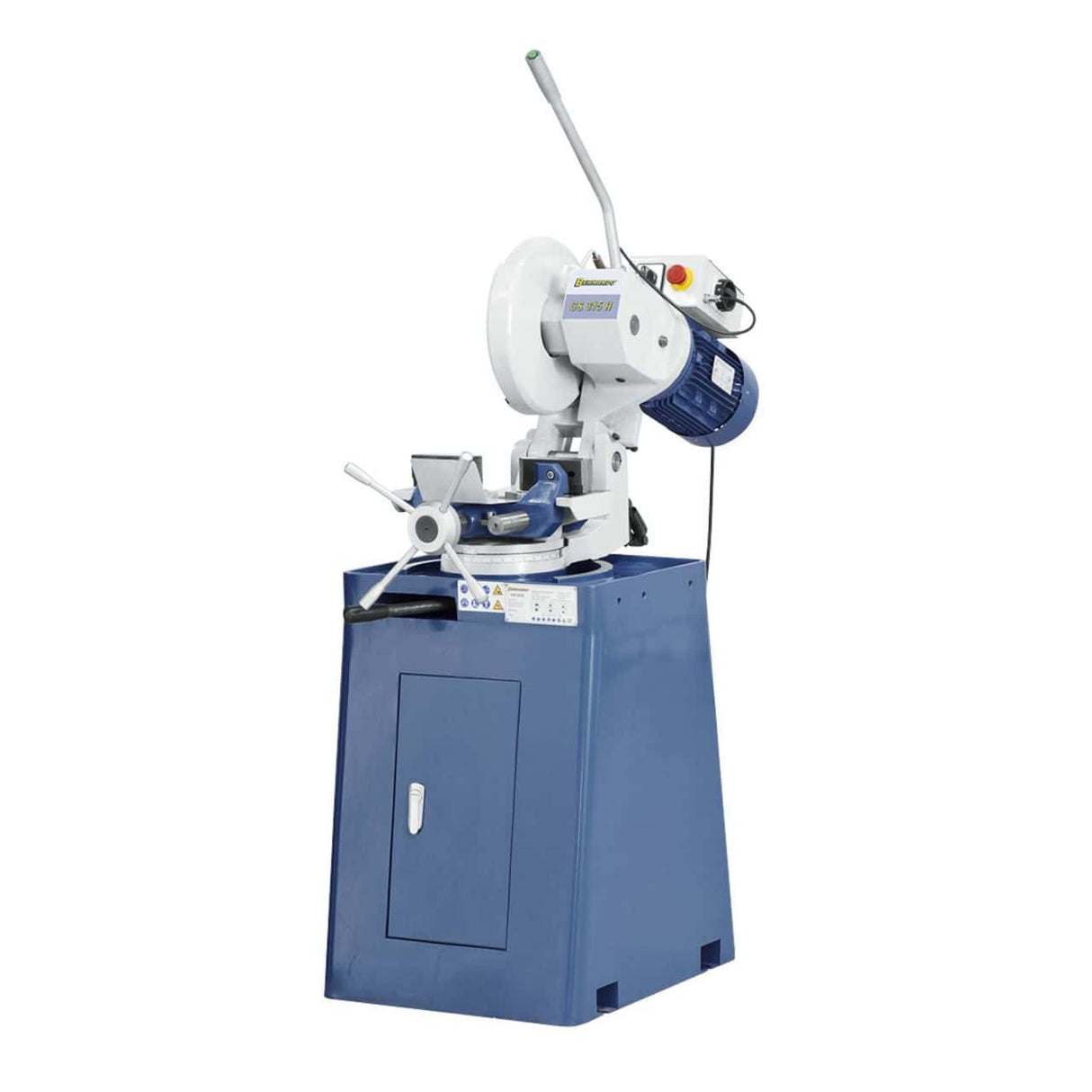

Die Bernardo CS 315 H ist eine professionelle Metalltrennmaschine mit einem 315 x 40 mm großen Sägeblatt, einer Drehzahl von 19/38 U/min, einem 0,75/1,5 kW Motor und einem Gewicht von 235 kg. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Sägeblattgröße: 315 x 40 mm
Sägeblattdrehzahl: 19/38 U/min
Max. Öffnungsweite des Schraubstocks: 150 mm
Arbeitshöhe: 920 mm
Motorleistung (S1 100 %): 0,75 / 1,5 kW
Motorleistung (S6 40 %): 1,0 / 2,1 kW
Wer nutzt die CS 315 H und wofür?
Mechanische Werkstätten und Tischlereien verwenden die CS 315 H zum geraden und 45°-Schneiden von Rohren, Profilen und Vollmaterialien aus Stahl, Edelstahl, Aluminium und Kunststoff mit einem TiN-beschichteten HSS-Sägeblatt.
Ihre Position im Bernardo-Sortiment
Die Bernardo CS 315 H gehört zum Bernardo-Sortiment an Metallbearbeitungsmaschinen, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen: So finden Sie die passende Maschine Die passende Maschine für Ihre Anwendung finden Sie im Bernardo-Katalog auf Krollit. Alternativ können Sie sich an unseren Kundenservice wenden, der Sie bei der Auswahl unterstützt.
Krollit Logistik und Support
Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versendet. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager geliefert. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.
Für wen ist die CS 315 H geeignet?
Die CS 315 H wird für folgende Berufsgruppen empfohlen:
-
Mechanische Werkstätten und Schreinereien: Gerades und 45°-Schneiden von Rohren, Profilen und Vollmaterialien aus Stahl, Edelstahl, Aluminium und Kunststoff.
-
Instandhaltungsarbeiter und leichte Tischlereien: Schnelles Serienschneiden kalibrierter Werkstücke mit Schnellspannschraubstock und Längsanschlag.
Präzisionsschnitte an gehärteten Werkstoffen: Bei Edelstahl und Hartstählen Drehzahl reduzieren und Kühlmittel verwenden.
-
Tabelle, Abmessungen und Geometrie
| Höhe Arbeitsbreite |
920 mm |
| Maschinenabmessungen (B x T x H) |
530 x 1000 x 1740 mm |
| Gewicht |
235 kg |
Motor und Stromversorgung
| Motorleistung (S1 100 %) |
0,75 / 1,5 kW |
| Motorleistung (S6) 40%) |
1,0 / 2,1 kW |
| Spannung |
400 V |
Weitere Spezifikationen

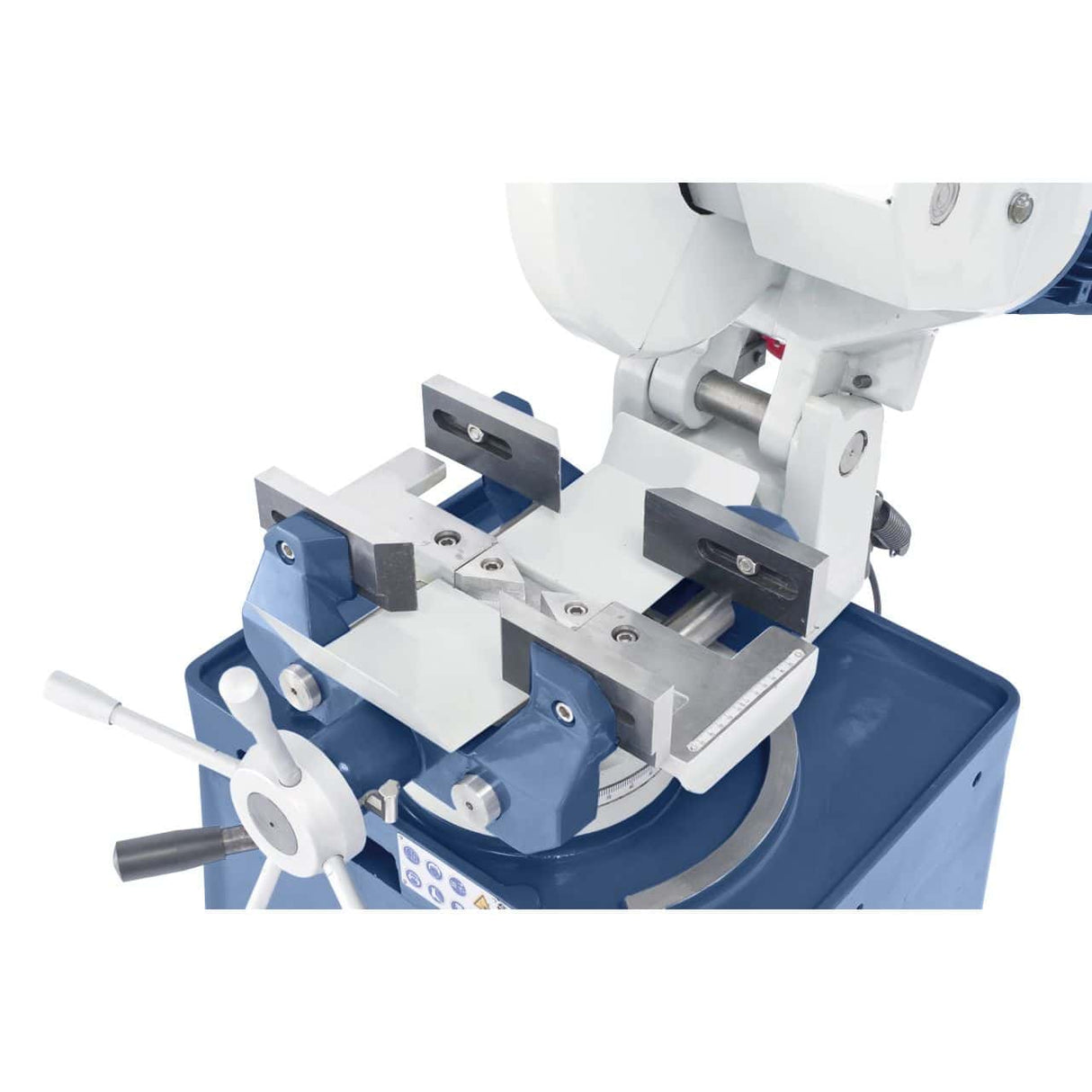

| Max. Öffnungsschraubstock |
150 mm |
| Runder Vollkörper |
Ø 80 mm |
| Quadratischer Vollkörper |
80 × 80 mm |
| Rechteckiger Vollkörper |
90 × 80 mm |
| Rundrohr |
Ø 80 mm |
| Vierkantrohr |
80 × 80 mm |
| Rechteckiges Rohr |
90 × 80 mm |
| Sägeblattgröße |
315 x 40 mm |
| Sägeblattdrehzahl |
19 / 38 U/min |
Häufig gestellte Fragen
Welche Materialien kann die CS 315 H schneiden?
Gängige Stähle, Edelstahl, Aluminium, Leichtmetalle und Kunststoffe, sowohl massiv als auch an Rohren und Profilen.
Für Edelstahl und gehärtete Stähle verwenden Sie die niedrigste Drehzahl und eine Kühlvorrichtung. Für Aluminium und Leichtmetalle ist die hohe Drehzahl ausreichend. TiN-beschichtete HSS-Sägeblätter bieten eine längere Lebensdauer.
Was ist die maximale Schnittkapazität?
Siehe „Schnittkapazität“ in der technischen Tabelle: Typischerweise Ø 100 mm bei Rohren und Ø 55 mm bei Vollmaterialien für Modelle mit Ø 315 mm.
Die Kapazität variiert je nach Sägeblattdurchmesser und Werkstückgeometrie. Bei 45°-Fasenschnitten reduziert sich die Kapazität um ca. 30–40 %.
Verfügt die Maschine über mehrere Drehzahlen?
Professionelle Modelle bieten zwei Sägeblattdrehzahlen (z. B. 18/36 U/min) zur Materialanpassung: niedrig für Edelstahl, hoch für gängige Stähle.
Zwei Drehzahlen sind wichtig, um die Standzeit des Sägeblatts und die Schnittleistung zu optimieren. Für bestimmte Materialien kann eine Drehzahl ausreichend sein.
Verfügt die Maschine über eine Kühlvorrichtung?

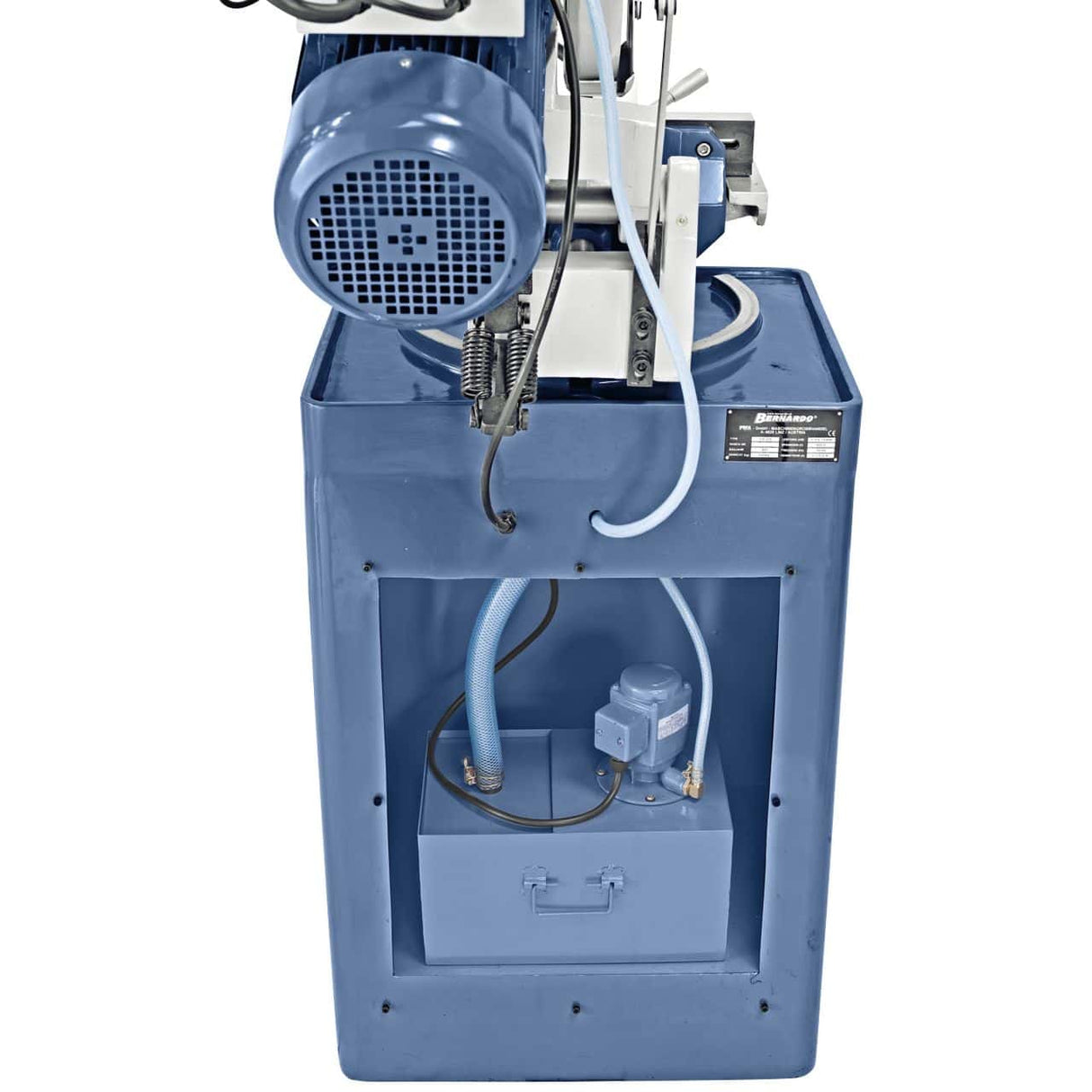

Die Profimodelle verfügen über eine platzsparende, in den Sockel integrierte Kühlvorrichtung mit Filter.
Das Kühlmittel verlängert die Standzeit des Sägeblatts und verbessert die Schnittqualität bei gehärteten Materialien. Es sollte mit einem speziellen Öl im Verhältnis 5–10 % in Wasser gemischt werden.

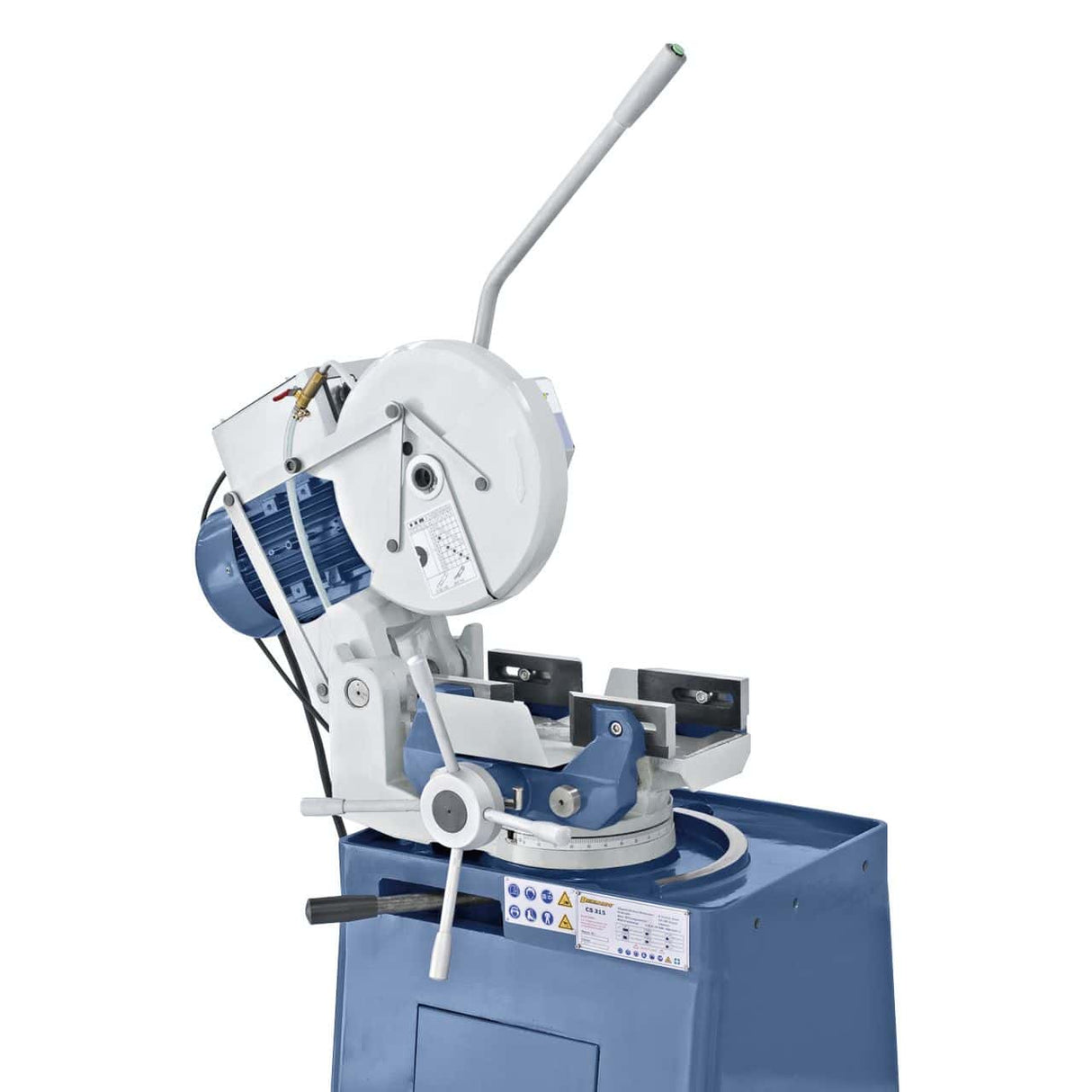

Lässt sich der Sägekopf für Gehrungsschnitte neigen?
Ja, die Profimodelle ermöglichen Gehrungsschnitte bis zu 45° nach rechts/links.
Die Neigung ermöglicht präzise Schnitte für Eckverbindungen im Schreinerhandwerk. Für die Serienfertigung mit 45°-Schnitten auf beiden Seiten empfiehlt sich die Verwendung eines Längsanschlags.
