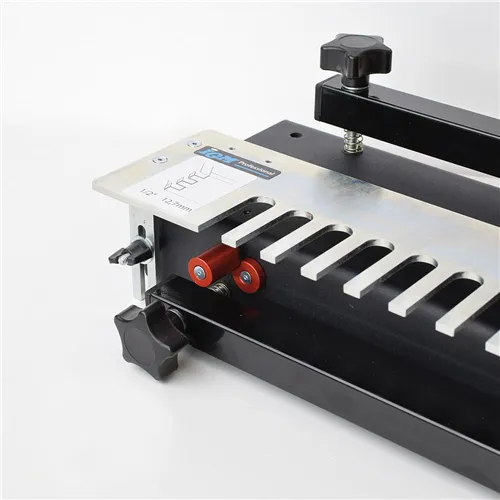

IGM FD3130 ist die optionale Stahlschablone zur Herstellung von 12,7-mm-Box-Joints (Fingerzinken) auf den IGM-Schablonen FD300 und FD600. Sie wird ohne Änderungen auf die bestehende Struktur der Schablone montiert. Enthalten sind rote Positionieranschläge. Für die Verwendung sind der Fräser IGM M100-12781 HW Downcut D12,55 x 25 mm mit 8-mm-Schaft und die Kopierhülse D15,8 x 4 mm erforderlich, beide nicht enthalten. In Italien wird sie von Krollit, offiziellem IGM-Händler seit 2007, vertrieben.
- Verbindungsart: Box Joint, Fingerzinken 12,7 mm
- Kompatibel mit: IGM FD300 und FD600 Schablone
- Material der Schablone: Stahl
- Positionieranschläge: enthalten, rot
- Kopierhülse: nicht enthalten — erforderlich D15,8 x 4 mm, dieselbe wie bei der FD300 Schablone
- Erforderlicher Fräser, nicht enthalten: IGM M100-12781 HW Downcut D12,55 x 25 mm, Schaft 8 mm
Für wen ist die FD3130 geeignet
| Profil |
Kompatibilität |
Grund |
| Besitzer einer IGM FD300 oder FD600 Schablone |
Geeignet |
Erweitert die vorhandene Schablone um 12,7-mm-Box-Joints, ohne eine neue Vorrichtung kaufen zu müssen |
| Tischler, der Möbel, Schachteln und Behälter aus Massivholz herstellt |
Geeignet |
Der 12,7-mm-Abstand erzeugt breitere Finger als 8 mm und sorgt für eine deutlichere dekorative Wirkung bei stärkeren Werkstücken |
| Anwender ohne FD300 oder FD600 Schablone |
Nicht geeignet |
Die FD3130 ist eine optionale Schablone — sie benötigt die FD300 oder FD600 als Basis |
Nicht geeignet für: Verwendung ohne den korrekten Downcut-Fräser — der 12,7-mm-Box-Joint erfordert zwingend den Fräser IGM M100-12781 HW D12,55 x 25 mm mit 8-mm-Schaft; die Verwendung von Fräsern mit anderem Durchmesser erzeugt keine präzise Verbindung.

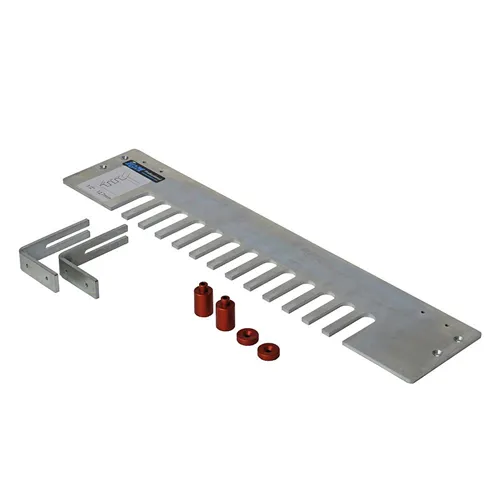

Standardausstattung
- Stahlschablone für 12,7-mm-Box-Joint
- Rote Positionieranschläge
Technische Daten
| Verbindungsart |
Box Joint, Fingerzinken 12,7 mm |
| Kompatibilität |
IGM FD300 und FD600 Schablone |
| Material der Schablone |
Stahl |
| Enthaltene Anschläge |
Ja, rot |
| Erforderliche Kopierhülse |
D15,8 x 4 mm, nicht enthalten — dieselbe wie bei der FD300 Schablone |
| Erforderlicher Fräser |
IGM M100-12781 HW Downcut D12,55 x 25 mm, Schaft 8 mm, nicht enthalten |
Häufig gestellte Fragen
Funktioniert die FD3130 sowohl mit der FD300 als auch mit der FD600?
Ja, die FD3130 Schablone ist mit beiden IGM-Schablonen FD300 (305 mm) und FD600 kompatibel. Sie wird ohne Änderungen oder zusätzliche Werkzeuge auf die bestehende Struktur montiert.
Was ist der Unterschied zwischen der FD3130 mit 12,7 mm und der FD3080 mit 8 mm?

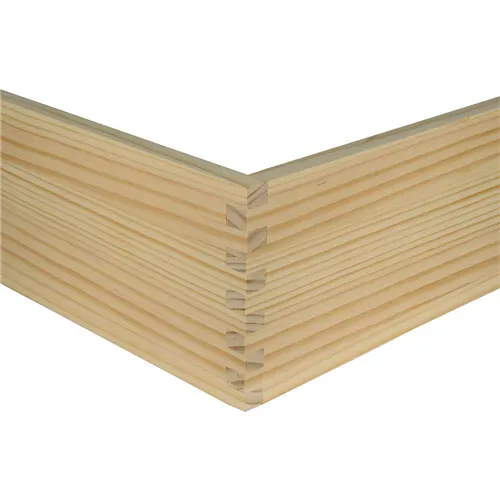

Der Unterschied liegt in der Breite der Fingerzinken: 12,7 mm bei der FD3130 gegenüber 8 mm bei der FD3080. Die breiteren Finger der FD3130 werden bei stärkeren Werkstücken über 18 mm bevorzugt, bei denen ein 8-mm-Abstand zu eng wirken würde, sowie dann, wenn eine deutlichere dekorative Wirkung der Verbindung gewünscht ist. Die beiden Schablonen benötigen unterschiedliche Fräser und sind nicht austauschbar.
Ist die 15,8-mm-Kopierhülse dieselbe, die mit der FD300 Schablone geliefert wird?
Ja. Die FD3130 verwendet dieselbe Kopierhülse D15,8 x 4 mm, die mit der FD300 Schablone für halbverdeckte Schwalbenschwanzverbindungen geliefert wird. Wer bereits die FD300 besitzt, muss die Kopierhülse nicht separat kaufen — es genügt der Fräser M100-12781.
Welcher Fräser ist für die Verwendung der FD3130 zwingend erforderlich?
Für den 12,7-mm-Box-Joint mit der FD3130 Schablone ist der Fräser IGM M100-12781 HW Downcut D12,55 x 25 mm mit 8-mm-Schaft erforderlich. Der Durchmesser von 12,55 mm, leicht kleiner als 12,7 mm, ist darauf abgestimmt, Finger mit dem korrekten Spiel für eine präzise Verbindung herzustellen. Kontaktieren Sie Krollit unter +39 0825-1494022 für die Verfügbarkeit.
Kann ich mehrere optionale Schablonen auf derselben FD300 verwenden?
Ja. Die IGM FD300 Schablone nimmt mehrere austauschbare optionale Schablonen auf: Box Joint 8 mm (FD3080), Box Joint 12,7 mm (FD3130), small lapped dovetail und durchgehende Schwalbenschwanzverbindung. Jede Schablone wird schnell auf derselben Struktur montiert und demontiert. Kontaktieren Sie Krollit für den vollständigen Katalog kompatibler Schablonen.
